Petrel地震地质解释和建模使用技巧Petrel 合成记录工作流制作合成地震记录，进行层位标定和确定时深关系是地震解释工作中非常重要的环节。
从Petel2009.1.1，开始Petrel里有两个制作合成记录的模块，一个叫Synthetics，一个叫Seismic-Well tie。
这里介绍如何使用Synthetics模块制作合成地震记录。
从Petrel 2007开始Synthetics模块有了很大改进。
最重要的变化是其结果可在Global well logs下有相应的synthetic目录，其相应时深关系可在数据表中显示。
对同一口井可产生多个合成记录，如图1-1，1-2所示。
Synthetics模块制作合成记录工作流主要分为两大步骤：按照已有数据产生合成记录通过welltop 进行时深关系调整（bulkshift或sqeeze/stretch）一、 生成合成记录1. 双击synthetic模块，打开合成记录主界面（如下图），选择create new folder，从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建，如图2所示。
Well：选择要做合成记录的井，可多选，但每口井必须有相应的数据（DT和子波）。
Sonic and time：确定原始输入数据及时深关系。
根据实际数据品质，如果有checkshot，可用来做DT曲线校正；所有井上时深关系以工区井目录，以及每口井的Settings界面里Time界面下设置为准，Synthetics界面里的Overwrite global time log项不启用。
Create synthetic seismogram：创建合成记录选择创建合成记录所需数据：Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。
如果这些数据都不存在，或者希望修改参数重新创建，则点击黄色星状按钮创建新数据。
Petrel是Schlumberger公司研发的以三维地质模型为中心的一体化油藏工作平台。
Petrel 一体化油藏工作平台实现了以地质模型为中心的，从地震综合解释到油藏数值模拟的工作流程。
面对当今日益复杂的油气藏的勘探开发技术挑战，Petrel创造了一个允许地质、地震、测井、油藏、钻井、数据管理多专业共享知识和成果的开放环境，Petrel也成为国际油公司解决油气藏勘探开发技术难题的首选。
Petrel平台使用了国际石油勘探开发领域的先进技术，包括断裂系统自动提取、复杂构造建模、多点相建模、裂缝系统分析、全三维可视化显示和解释、不确定性分析、模型自动更新工作流等功能。
Petrel以其友好的界面、强大的显示功能、无缝的数据整合为研究人员提供了多用户、多学科协同工作环境。
使各学科研究人员更好地共享知识和经验、提高工作效率和成果的准确性。
Petrel作为受到业界广泛应用和认可的软件平台，其一体化的工作理念、开放的研发环境和先进的技术功能已经引领软件发展的潮流。

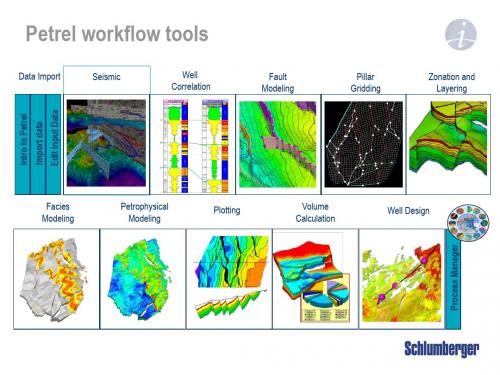

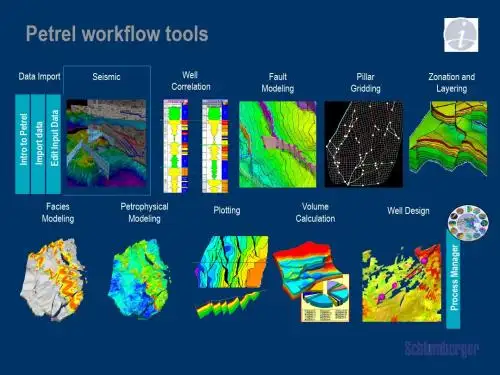

Petrel平台分地学核心系统、地球物理系统、地质建模系统、油藏工程系统等共20多个功能模块，在地学核心系统和高级核心系统的支持下，系统中的每个模块均可独立运行，用户可以根据工作需求合理组合所需功能模块。
2.1核心模块Geoscience Core地学核心系统，是运行Petrel和其它模块的最基本的必要条件包括基本系统和三维网格建立。
应用它进行三维断层建模、生成层面图以及加载井数据和井的分层数据。
它能用于生成/编辑多边形，同时还可以作为一种方便宜的查询工具。
例如，浏览管理、质量检查以及查询PETREL TM工区等，所有信息的在线帮助系统也是这个模块功能的一部分。
2.2地球物理(1) SEISMIC INTERPRETATION地震解释Seismic Interpretation模块提供了主要的地震解释功能。
包括地震数据体二、三维显示和浏览，使解释人员快速浏览地震数据体，优选研究目标区；断层手工解释和自动解释(Automatic Fault Picking功能)；层位的二、三维手工解释和自动解释追踪功能；构造模型与地震数据体的同时显示，提高对地下地层和构造的了解。
一、启动Petrel每个公司启动Petrel软件内容是不同的。
在这个过程中使用一个bitlock来运行Petrel，通过使用下面的程序描述来打开软件。
1. 双击桌面上的Petrel 图标启动Petrel。
2. 如果正在使用bitlock，并且是第一次运行Petrel，在执行Petrel运行前会出现一个Petrel的介绍窗口。
3. 打开Gullfaks_Demo项目。
点击文件>打开项目，从项目目录中选择Gullfaks_Demo.pet。
4. 复制项目：选择文件>另存为，可以保存数据到你的学员目录，给项目命一个新名，如Ex-1，按保存。
二、界面介绍（一）、菜单条/ 工具条与大多数PC软件一样，Petrel软件菜单条有标准的“文件”、“编辑”、“视图”、View等下拉菜单，以及一些用于打开、保存project的标准工具，在菜单条下面的工具条里还有更多工具。
在Petrel里，工具条还包含显示工具。
此外在第二个工具条里还有位于Petrel 项目窗口的右端的按钮，它具有附加的Petrel 相关的功能。
后面的工具条称为功能条，这些工具是否有效取决于选择进程表中的哪个进程。
练习步骤1. 点击上面工具条中的每一项看会出现什么。
你可以实践一些更感兴趣的选项。
2.将鼠标在第二个工具条中的按钮上慢慢移动。
将会出现描述每一个按钮功能的文本出现。
3．点击“What's This”按钮，然后再点击其它的某个按钮。
将会现该按钮的功能的更详细的描述。
（二）、Petrel资源管理器Petrel资源管理器(左上角)跟任何PC机上的windows资源管理器一样工作。
通过点击加号、减号可以打开和关闭文件夹。
你可能注意到Petrel资源管理器下面的卡片，这些卡片可以从一个文件组移到另一个。
你将花费大部分时间在输入和建模卡片上。
练习步骤1. 点击输入卡片。
2. 展开文件夹显示其内容。
3. 右键点击文件夹有效的选项，从选项列表中选择设置，弹出一个窗口，支持文件夹的几个有效功能选项。
Petrel地震解释工作平台建设罗冬阳;朱明;陈升义;周世恒【期刊名称】《石油工业计算机应用》【年(卷),期】2017(025)001【摘要】Petrel地震解释是一项全新的技术,它的应用环境也从原来Geoframe使用的Unix/Linux转移到Windows.本文就中海石油在地震解释从Geoframe转移到Petrel的实践中,如何建设高效适用的系统平台,实现从IT到应用软件的全面升级等方面进行介绍.Petrel地震解释工作平台采用服务器虚拟化技术,前后端结构,前端使用办公桌面机,后端使用citrix xenserver虚拟机作为服务器.虚拟机采用显卡穿透技术,具有独立物理的GPU,应用remoteFx技术提供流畅高分辨率的三维图像,支持多用户同时登录,用户可通过rdp远程桌面或livequest软件远程访问虚拟机,具有逼真的三维显示功能.Petrel地震解释工作平台采用基于cifs与nfs协议的作业数据共享,通过studio数据管理和整合用户的petrel解释数据.Petrel地震解释工作平台整合服务器的资源,可多用户远程作业,采用数据网络存储,提高数据安全性,提供一个安全、可靠、高效的用户环境.【总页数】3页(P24-26)【作者】罗冬阳;朱明;陈升义;周世恒【作者单位】中海油深圳分公司研究院;中海油深圳分公司研究院;中海油深圳分公司研究院;中海油深圳分公司研究院【正文语种】中文【相关文献】1.磁盘阵列RAID技术在地震解释工作中的应用 [J], 宇振全2.地震解释系统协同工作环境账号管理优化研究 [J], 龚建新;林新巧;玛热孜亚3.利用地震解释工作站对多方位有偏VSP资料进行综合解释 [J], Gras,R;马玉春4.三维地震解释工作站在煤矿生产中的应用 [J],5.关于食品药品安全信用信息平台建设工作的思考——以南京市食品药品信用信息平台建设为例 [J], 李咏因版权原因，仅展示原文概要，查看原文内容请购买。
Petrel 中实现地震反演的方法和技巧介绍地震反演的目标：在井控范围以外使用地震数据来描述岩性和流体属性。
所需井曲线：声波和密度。
确定性反演的步骤包括：使用合成记录对井曲线进行标定和校正、精确的时间-深度标定、确切的子波提取或者描述以及井曲线和地震数据的对应关系。
叠前和叠后的比较：叠后的结果是AI，声波阻抗。
信噪比比较好，不能解决入射角相关的属性问题。
叠前的结果是泊松比、拉梅系数等。
针对入射角相关属性。
可提取剪切模量信息。
Petrel遗传算法反演遗传反演是一种结合神经网络算法和遗传算法的反演技术。
主要用于通过数据间非线性关系解析获取声波阻抗信息。
其所需的输入数据为：地震振幅体和测井曲线。
其优势在于：运算快，误差小，可以应用于多种地球物理属性。
人工神经网络（ANN）是一种模拟人类神经细胞行为的算法，它的运行基于复杂的神经元关联网络。
遗传算法: 基于DNA链的运行原则，基因可以从父本向子本作转移和交叉互换。
数学运行框图如图5所示：工作流程示意如图6所示：基本工作流程框图见图7：实例分析步骤一、从GeoFrame中输出Petrel格式数据包。
Basemap -> send -> export to PetrelGeology Office -> tools -> export well data to Petrel步骤二、安装 GeoFrameDataConnectorForPetrel2009.1.msi ，插件对应功能显示如下：步骤三、输入压缩包。
步骤四、检查数据。
步骤五、合成记录标定。
步骤六、时间-深度转换。
步骤七、反演。
步骤八、结果评价与分析。
Petrel是Schlumberger公司研发的以三维地质模型为中心的一体化油藏工作平台。
Petrel 一体化油藏工作平台实现了以地质模型为中心的，从地震综合解释到油藏数值模拟的工作流程。
面对当今日益复杂的油气藏的勘探开发技术挑战，Petrel创造了一个允许地质、地震、测井、油藏、钻井、数据管理多专业共享知识和成果的开放环境，Petrel也成为国际油公司解决油气藏勘探开发技术难题的首选。
Petrel平台使用了国际石油勘探开发领域的先进技术，包括断裂系统自动提取、复杂构造建模、多点相建模、裂缝系统分析、全三维可视化显示和解释、不确定性分析、模型自动更新工作流等功能。
Petrel以其友好的界面、强大的显示功能、无缝的数据整合为研究人员提供了多用户、多学科协同工作环境。
使各学科研究人员更好地共享知识和经验、提高工作效率和成果的准确性。
Petrel作为受到业界广泛应用和认可的软件平台，其一体化的工作理念、开放的研发环境和先进的技术功能已经引领软件发展的潮流。
Petrel平台分地学核心系统、地球物理系统、地质建模系统、油藏工程系统等共20多个功能模块，在地学核心系统和高级核心系统的支持下，系统中的每个模块均可独立运行，用户可以根据工作需求合理组合所需功能模块。
2.1核心模块Geoscience Core地学核心系统，是运行Petrel和其它模块的最基本的必要条件包括基本系统和三维网格建立。
应用它进行三维断层建模、生成层面图以及加载井数据和井的分层数据。
它能用于生成/编辑多边形，同时还可以作为一种方便宜的查询工具。
例如，浏览管理、质量检查以及查询PETREL TM工区等，所有信息的在线帮助系统也是这个模块功能的一部分。
2.2地球物理(1) SEISMIC INTERPRETATION地震解释Seismic Interpretation模块提供了主要的地震解释功能。
包括地震数据体二、三维显示和浏览，使解释人员快速浏览地震数据体，优选研究目标区；断层手工解释和自动解释(Automatic Fault Picking功能)；层位的二、三维手工解释和自动解释追踪功能；构造模型与地震数据体的同时显示，提高对地下地层和构造的了解。
Petrel建模常用术语Petrel引入了一些新的术语和公式表达式，现简要地解释如下。
3D Grid – 是一个用来描述三维地质模型的由水平线和垂直线组成的网格。
Petrel中应用了角点三维网格技术。
Artificial method – 用于make surface进程中，意思是在建surface时不用任何输入数据。
Attribute map – 是一张地震属性图。
可以从地震体中通过提取穿过某一层面的属性值来获得（分两种：一种是从某一表面开始的一定偏移量内的平均属性；另一是两个面之间的平均属性）。
Automatic legend - 一个预先确定好的用于显示窗口中目标体色标的模板 Bitmap image - 输入的位图，例如BMP和JPG格式的位图文件，它们都可以在UTM（通用横轴墨卡托投影坐标系）中显示出来。
Bulk Volume - 总的岩石体积Cell Volume – 三维网格中单位网格的体积。
Connected Volume – 在离散的3D属性中计算相连体积的进程，可用来查找相连的河道。
Contact Level – 油水或油气界面，通常是一个固定深度值。
Contact Set – 由用户自己定义的一组接触界面，用作储量计算的输入值，也可用作显示使用。
Cropping – 通过定义主线、联络线和时间范围，创建真实的地震体。
Crossline intersection – 垂直于主测线方向的垂向地震切面。
Cross plot – 两个或两个以上的数据相互间形成的交会图（也叫做scatter plot（散点图））。
Datum – 在测定海拔时用到的一个固定深度、时间值或是一个层面。
Depth Contours – 层面的等高线，描述相同的深度或时间值。
Depth Conversion – 将Z值在深度域和时间域间相互转换。
Depth panel –井上的垂向深度标尺。
Display Window – 用于显示模型的窗口，分为二维、三维两种类型。
