功放基本概念

一、功放的基本概念功放全称功率放大器，英文缩写为PA，使用场所多，例如直放站。

二、需要使用到的主要仪表1.信号源：提供射频信号的作用。

2.频谱仪：检测射频信号，读取射频信号值的作用，内带衰减器。

3.网络分析仪：测试端口驻波比时会用到该仪表，内带信号源。

三、需要用到的测试配件1.衰减器：起到减少信号的作用，保护频谱仪，一般选用衰减为-40dBm的就合适。

2.校准件：它分母头和公头，分别包含open/closed/BB。

由于频率的不同、扫描点的不同、输入射频信号大小的不同，在每次网络分析仪，都要用校准件校对网分。

3.隔直器：起到隔开直流电压的作用，保护信号源和频谱仪，一般在信号源以及频谱仪的端口上分别安装一个。

4.隔离器：起到使射频信号单方向导通的作用，保护信号源，一般在信号源上安装一个。

5.同轴电缆：射频信号的载体。

四、PA的部分指标的定义1．端口驻波比：是指到PA的输入输出端口的信号，输入的与反射的信号比。

2．最大输出功率：指模块的最大输出功率。

3．增益：是指模块在线性范围内的放大倍数。

4．增益调节精度：测试ATT的衰减与实际下降的功率是否误差过大。

5．增益平坦度：也称带内波动，检测模块的输出功率在整个频段内的波动有多大。

6．互调：开双信号时，检测模块的三阶互调是否能满足要求。

五、PA的部分指标的检测方法1．端口驻波比：先校准网分，校准时，分别设置起止频率、扫频点、输出功率（一般为10dBm），设置完毕后按提示用open/closed/BB 三种校准件开始校准。

校准完毕后，B B头不取，按marker键，查看校准情况，一般小于1.02 就算合格。

测PA输入端口时，模块需通电测试，输出接大功率的负载。

测输出端口时，模块不需要通电，输入端口接2W或5W 的小负载。

一般情况下，PA的端口驻波比要求＜1.3就算合格。

2．最大输出功率：测试前，需校线。

校线顺序为先校信号源再校频谱仪的线或先校频谱仪再校信号源的线，两种方法都可以。

功放技术参数概述功放（Amplifier）是一种电子设备，主要功能是将输入的信号放大，使其具有足够的能量去驱动扬声器，实现声音的放大。

功放广泛应用于音响设备、无线通信、广播等领域。

功放的技术参数是评估功放性能的重要指标，下面将从功率、频率响应、失真、信噪比等方面进行详细介绍。

一、功率功率是一个功放的基本参数，通常以瓦特（W）为单位表示。

功率分为输出功率和输入功率。

输出功率指功放输出的最大电功率，一般通过RMS、峰值等来表示。

输入功率指功放所需输入的电功率，通常以dBm（分贝毫瓦）为单位表示。

二、频率响应频率响应指功放对频率的放大能力，也就是输入信号的频率变化时，输出信号的变化情况。

常见的频率范围是20Hz至20kHz，即人类可以听到的声音范围。

频率响应可以根据实际需求进行调整，常见的有线性频率响应、通带响应等。

三、失真失真是指功放输出信号与输入信号之间的差异，其中最常见的是谐波失真。

谐波失真会产生额外的频率成分，使得输出信号不纯净。

失真分为总谐波失真（THD）和交调失真。

总谐波失真是指输出信号中所有谐波成分相对于原始信号的总电压的百分比。

交调失真是指两个或多个频率之间产生的非线性交叉失真。

四、信噪比信噪比（SNR）是指功放输出信号的强度与噪声信号的强度之间的比值。

信噪比越高，表示输出的信号质量越好，噪声越小。

信噪比一般以分贝（dB）为单位表示，常见的信噪比范围是80dB至120dB。

五、阻抗阻抗是指输入和输出之间的电阻，它对功放的性能和稳定性有着重要影响。

输出阻抗应与扬声器的输入阻抗匹配，以获得最佳的传输效果。

输入阻抗则决定了功放对输入信号的灵敏度。

六、敏感度功放的敏感度是指输入信号的电平与输出信号的电平之间的比例关系。

一般以分贝为单位表示，敏感度越高表示功放对输入信号的放大能力越强。

七、动态范围动态范围是指功放在输出信号的最大电平和最小电平之间可以有效工作的范围。

动态范围越大，表示功放对于不同强度的信号的处理能力越强。

功放原理分析图解一、功放原理概述功放是指电子设备中的一种电路，用于将输入的低功率信号放大到更高功率的信号。

它在音频、射频和其他领域中被广泛应用。

二、基本功放原理基本的功放原理是通过操纵电源电压或电流来控制输出信号的幅度。

通常，功放电路由放大器和输出级组成。

1. 放大器放大器是功放电路的核心组件，负责将输入信号放大到更大的幅度。

常见的放大器类型包括放大电压或放大电流的负载放大器、差动放大器和集成电路放大器。

2. 输出级输出级是功放电路中的最后一级，它负责将放大的信号传递到负载（如扬声器或天线）上。

常见的输出级包括晶体管输出级、管式输出级和功率集成电路输出级。

三、功放工作原理功放的工作原理可以分为两个阶段：放大阶段和输出阶段。

1. 放大阶段在放大阶段，输入信号经过放大器放大。

放大器将输入信号的幅度放大到更大的幅度，但保持输入信号的波形形状不变。

2. 输出阶段在输出阶段，放大的信号经过输出级传递到负载上。

输出级将放大信号的功率提高，以满足负载的要求。

输出级通常使用功率放大器来实现。

四、不同类型的功放原理根据放大器的工作方式和放大介质的不同，功放可以分为几种不同的类型，如AB类、A类、D类和甲类。

1. AB类功放AB类功放是一种常见的功放类型。

它使用两个放大器管（PNP和NPN型）交替工作，以实现高效率和低失真的放大。

它适用于音频和射频应用。

2. A类功放A类功放是一种线性放大器，它在整个输入信号周期内都有信号输出。

该功放类型具有较低的功率效率，但提供高质量的音频放大。

3. D类功放D类功放是一种调制类功放，它使用脉冲宽度调制（PWM）技术来实现信号放大。

D类功放具有高功率效率和低功率损耗，适用于电池供电系统和音频应用。

4. 甲类功放甲类功放是一种效率低但音质高的功放类型。

它提供高保真度的音频放大，适用于专业音频系统和高保真音响。

五、总结功放是将低功率信号放大为高功率信号的电子设备。

它由放大器和输出级组成，通过调整电源电压或电流来控制输出信号的幅度。

功放的工作原理功放，全称为功率放大器，是一种电子设备，用于将低功率信号放大为高功率信号。

功放在音频设备、无线电设备、通信设备等领域广泛应用。

它的工作原理是将输入信号经过放大电路放大后，输出一个功率较大的信号。

一、功放的基本结构功放通常由输入级、放大级和输出级组成。

1. 输入级：输入级负责接收输入信号，并将其转换为电压信号。

输入级通常由一个耦合电容和一个偏置电阻组成，耦合电容用于阻隔直流信号，偏置电阻用于将信号引入放大电路。

2. 放大级：放大级是功放的核心部份，负责将输入信号放大到所需的功率级别。

放大级通常由一个或者多个晶体管或者管子组成，晶体管或者管子的工作状态由输入信号的变化而改变，从而实现信号的放大。

3. 输出级：输出级负责将放大后的信号传递给负载（如扬声器、天线等）。

输出级通常由一个输出变压器或者电流放大电路组成，输出变压器可以将放大后的信号匹配到负载上，以实现最大功率传递。

二、功放的工作原理基于放大电路的工作原理，主要包括放大、偏置和反馈三个关键环节。

1. 放大：输入信号经过放大级的放大，其幅度变大，同时保持波形形状不变。

放大级的放大倍数决定了输出信号的功率大小。

2. 偏置：放大级中的晶体管或者管子需要在一定的工作状态下才干正常工作。

偏置电路用于提供适当的电压和电流，使晶体管或者管子处于合适的工作状态，以确保放大电路的稳定性和线性度。

3. 反馈：为了提高功放的稳定性和线性度，通常会引入反馈电路。

反馈电路将输出信号与输入信号进行比较，并将差异信号反馈到放大级，以调整放大级的工作状态，使输出信号更加准确地尾随输入信号。

三、功放的分类功放按照工作方式和应用领域可以分为多种类型，常见的有A类、B类、AB 类和D类功放。

1. A类功放：A类功放是最简单的功放类型，其输出级在整个工作周期内都有电流通过。

A类功放具有较好的线性度和音质表现，但效率较低。

2. B类功放：B类功放只在输入信号的正半周或者负半周时才有电流通过输出级。

功放基本知识：功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。

一套良好的音响系统功放的作用功不可没。

功放是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。

功率放大器简称功放，可以说是各类音响器材中最大的一个家族了，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。

由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。

分类：按功放中功放管的导电方式不同，可以分为甲类功放（又称A类）、乙类功放（又称B类）、甲乙类功放（又称AB类）和丁类.功放（又称D类）。

甲类功放是指在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）的一类放大器。

甲类放大器工作时会产生高热，效率很低，但固有的优点是不存在交越失真。

单端放大器都是甲类工作方式，推挽放大器可以是甲类，也可以是乙类或甲乙类。

乙类功放是指正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。

乙类放大器的优点是效率高，缺点是会产生交越失真。

甲乙类功放界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。

甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。

丁类功放也称数字式放大器，利用极高频率的转换开关电路来放大音频信号，具有效率高，体积小的优点。

许多功率高达1000W的丁类放大器，体积只不过像VHS录像带那么大。

这类放大器不适宜于用作宽频带的放大器，但在有源超低音音箱中有较多的应用。

按功放输出级放大元件的数量，可以分为单端放大器和推挽放大器。

单端放大器的输出级由一只放大元件（或多只元件但并联成一组）完成对信号正负两个半周的放大。

功放基本知识：功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。

一套良好的音响系统功放的作用功不可没。

功放是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。

功率放大器简称功放，可以说是各类音响器材中最大的一个家族了，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。

由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。

分类：按功放中功放管的导电方式不同，可以分为甲类功放（又称A类）、乙类功放（又称B类）、甲乙类功放（又称AB类）和丁类.功放（又称D类）。

甲类功放是指在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）的一类放大器。

甲类放大器工作时会产生高热，效率很低，但固有的优点是不存在交越失真。

单端放大器都是甲类工作方式，推挽放大器可以是甲类，也可以是乙类或甲乙类。

乙类功放是指正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。

乙类放大器的优点是效率高，缺点是会产生交越失真。

甲乙类功放界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。

甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。

丁类功放也称数字式放大器，利用极高频率的转换开关电路来放大音频信号，具有效率高，体积小的优点。

许多功率高达1000W的丁类放大器，体积只不过像VHS录像带那么大。

这类放大器不适宜于用作宽频带的放大器，但在有源超低音音箱中有较多的应用。

按功放输出级放大元件的数量，可以分为单端放大器和推挽放大器。

单端放大器的输出级由一只放大元件（或多只元件但并联成一组）完成对信号正负两个半周的放大。

功率放大器功率放大器，简称“功放”，是指在给定失真率条件下，能产生最大功率输出以驱动某一负载（例如扬声器）的放大器。

功率放大器通常位于多级放大器的最后一级，其任务是是将前级电路放大的电压信号再进行功率放大，以足够的输出功率推动执行机构工作。

在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。

本章将讨论功率放大器的电路组成工作原理等内容。

第一节功率放大器的基本概念一、功率放大器的组成功率放大器通常由3部分组成：前置放大器、驱动放大器、末级功率放大器。

1、前置放大器起匹配作用，其输入阻抗高（不小于10kΩ），可以将前面的信号大部分吸收过去，输出阻抗低（几十Ω以下），可以将信号大部风传送出去。

同时，它本身又是一种电流放大器，将输入的电压信号转化成电流信号，并给予适当的放大。

2、驱动放大器起桥梁作用，它将前置放大器送来的电流信号作进一步放大，将其放大成中等功率的信号驱动末级功率放大器正常工作。

如果没有驱动放大器，末级功率放大器不可能送出大功率的声音信号。

3、末级功率放大器起关键作用。

它将驱动放大器送来的电流信号形成大功率信号，带动扬声器发声，它的技术指标决定了整个功率放大器的技术指标。

二、功率放大器的工作原理利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。

因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流（或电压）是原先的β倍的大信号，这现象成为三极管的放大作用。

经过不断的电流放大，就完成了功率放大二、功率放大器的分类功放输出级的工作状态分类功率放大器按输出级的工作状态可分为甲类、乙类、AB甲乙类等多种。

甲乙类放大器既可避免产生乙类放大器的交越失真，又可解决甲类放大器功耗过大的问题，还能在低负载阻抗时继续较好地工作。

功放的工作原理功放（Power Amplifier）是一种电子设备，用于将低功率的音频信号或者其他信号增大到足够的功率，以驱动扬声器或者其他负载。

功放在音响设备、无线电通信、电视广播、汽车音响等领域广泛应用。

下面将详细介绍功放的工作原理。

一、功放的基本原理功放的核心原理是利用半导体器件（如晶体管或者场效应管）的放大特性，将输入信号的电流或者电压增大，从而得到输出信号。

功放的工作原理可以简单概括为三个步骤：放大、线性处理和驱动。

1. 放大：输入信号经过放大电路，通过晶体管或者场效应管等放大器件，使信号的电流或者电压增大。

放大电路通常由多个级联的放大器组成，每一个级别都负责放大特定的频率范围。

2. 线性处理：放大后的信号经过线性处理电路，对信号进行调整和修正，以保持信号的准确性和稳定性。

线性处理电路通常包括滤波器、均衡器和反馈电路等。

3. 驱动：经过线性处理的信号被发送到输出级，通过输出级将信号驱动到扬声器或者其他负载。

输出级通常由功率晶体管或者功率场效应管等高功率放大器件组成，能够提供足够的功率以驱动负载。

二、功放的工作模式功放根据输入信号的类型和工作方式，可以分为A类、AB类、B类、C类和D类等不同的工作模式。

1. A类功放：A类功放是最常见的功放工作模式。

它的特点是在整个信号周期内都有电流流过输出级，但在没有输入信号时，输出级也会有一定的静态电流。

A 类功放具有较好的线性度和音质，但效率较低。

2. AB类功放：AB类功放是A类功放的改进版本。

它在没有输入信号时，输出级的静态电流较小，从而提高了效率。

AB类功放在音质和效率上都有较好的平衡，因此被广泛应用于音响设备中。

3. B类功放：B类功放惟独在输入信号正弦波的一个半周期内才有电流流过输出级。

由于惟独一半的周期需要放大，B类功放具有较高的效率，但存在交叉失真问题。

因此，在B类功放中通常会采用两个输出级，一个负责放大正半周期，另一个负责放大负半周期，以减少交叉失真。

奇声388功放说明书第一章功放的基本原理1. 功放的定义和作用功放是一种电子设备，其作用是将音频信号放大，使得音频信号能够驱动扬声器产生更大的声音。

2. 功放的工作原理功放通过放大电路将音频信号放大，使得输出信号的幅值增大，从而达到放大音量的效果。

其中，功放的核心部件是功率放大器芯片，它通过控制输入信号的放大倍数来实现放大功能。

第二章奇声388功放的特点和功能1. 高保真音质奇声388功放采用了高品质的音频处理芯片和优化电路设计，能够保证音频信号的高保真传输，使得音乐的细节更加清晰，音质更加纯净。

2. 大功率输出奇声388功放具备高功率输出的能力，能够驱动大功率扬声器，产生更大的音量，满足不同场合的需求。

3. 多种输入接口奇声388功放配备了多种输入接口，包括AUX、USB、蓝牙等，用户可以通过不同的接口连接各种音频源设备，实现多样化的音乐播放方式。

4. 独立音量控制奇声388功放具备独立音量控制功能，用户可以根据需要调节功放的音量大小，实现个性化的音乐享受。

5. 安全保护功能奇声388功放内置了多种安全保护功能，包括过载保护、短路保护等，能够有效保护功放和扬声器的安全，延长设备的使用寿命。

第三章奇声388功放的使用方法1. 连接音频源设备将音频源设备通过合适的接口连接到奇声388功放上，确保连接稳固可靠。

2. 连接扬声器将扬声器通过音频输出接口连接到奇声388功放的扬声器输出端口上，注意极性正确。

3. 接通电源将奇声388功放插入电源插座，确保电源连接正常，然后按下功放的电源开关，待指示灯亮起表示功放已经开机。

4. 调节音量通过旋钮或遥控器上的音量控制按钮，调节奇声388功放的音量大小，注意适度，避免过大音量对听力造成伤害。

5. 选择音频源通过奇声388功放面板上的选择按钮或遥控器上的功能选择按钮，选择合适的音频源，如AUX、USB、蓝牙等。

6. 播放音乐根据所选择的音频源，通过音频源设备上的播放按钮或奇声388功放面板上的播放按钮，开始播放音乐。

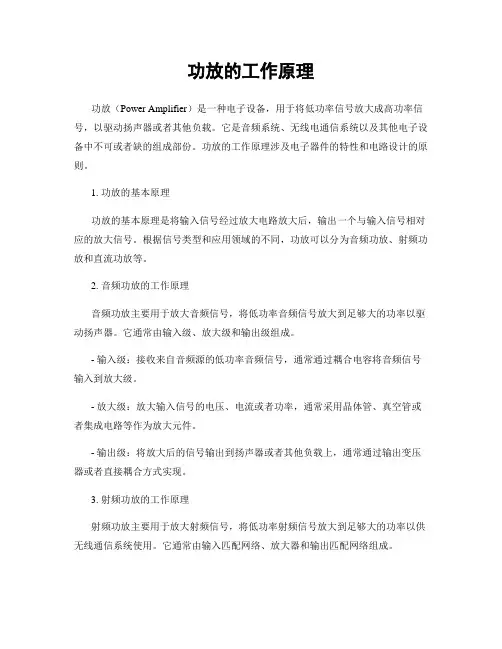

功放的工作原理功放（Power Amplifier）是一种电子设备，用于将低功率信号放大成高功率信号，以驱动扬声器或者其他负载。

它是音频系统、无线电通信系统以及其他电子设备中不可或者缺的组成部份。

功放的工作原理涉及电子器件的特性和电路设计的原则。

1. 功放的基本原理功放的基本原理是将输入信号经过放大电路放大后，输出一个与输入信号相对应的放大信号。

根据信号类型和应用领域的不同，功放可以分为音频功放、射频功放和直流功放等。

2. 音频功放的工作原理音频功放主要用于放大音频信号，将低功率音频信号放大到足够大的功率以驱动扬声器。

它通常由输入级、放大级和输出级组成。

- 输入级：接收来自音频源的低功率音频信号，通常通过耦合电容将音频信号输入到放大级。

- 放大级：放大输入信号的电压、电流或者功率，通常采用晶体管、真空管或者集成电路等作为放大元件。

- 输出级：将放大后的信号输出到扬声器或者其他负载上，通常通过输出变压器或者直接耦合方式实现。

3. 射频功放的工作原理射频功放主要用于放大射频信号，将低功率射频信号放大到足够大的功率以供无线通信系统使用。

它通常由输入匹配网络、放大器和输出匹配网络组成。

- 输入匹配网络：将来自射频源的信号匹配到放大器的输入阻抗，以最大化信号传输效率。

- 放大器：放大输入信号的功率，通常采用晶体管或者集成电路等作为放大元件。

- 输出匹配网络：将放大后的信号匹配到负载的阻抗，以最大化信号传输效率。

4. 直流功放的工作原理直流功放主要用于放大直流信号，将低功率直流信号放大到足够大的功率以驱动机电、电炉等负载。

它通常由输入级、放大级和输出级组成。

- 输入级：接收来自直流信号源的低功率直流信号，通常通过耦合电容将直流信号输入到放大级。

- 放大级：放大输入信号的电压、电流或者功率，通常采用晶体管、功率模块或者集成电路等作为放大元件。

- 输出级：将放大后的信号输出到负载上，如机电或者电炉，通常通过输出变压器或者直接耦合方式实现。
