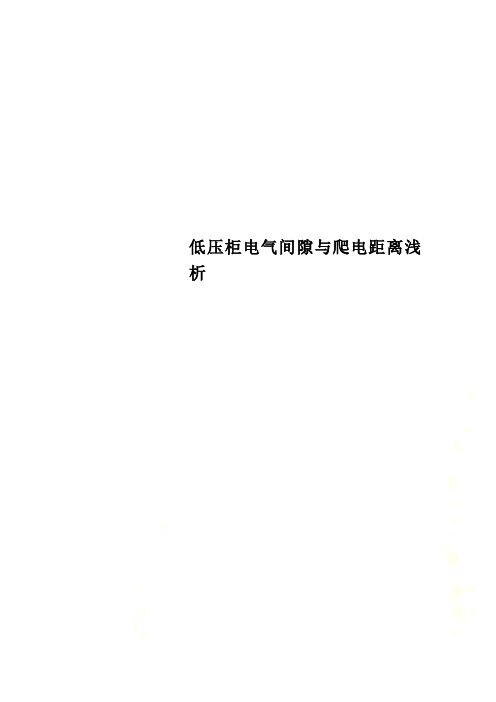

低压柜电气间隙与爬电距离浅析

低压爬电距离和电气间隙标准低压爬电距离和电气间隙标准低压爬电距离和电气间隙是电气设备中重要的参数，用于评估设备的绝缘性能和安全性。

在电气工程领域，低压爬电距离和电气间隙的标准是必须遵守的，以确保设备的正常运行和人员的安全。

低压爬电距离是指两个电极之间的最短路径，当电压施加在两个电极之间时，电流是否会通过这个路径流动。

它是评估设备的绝缘性能的重要指标之一。

低压爬电距离的大小取决于设备的额定电压、环境条件和绝缘材料的性能。

根据国际标准和国家标准，不同类型的设备有不同的低压爬电距离要求。

例如，对于额定电压不超过1000V的开关设备，其低压爬电距离应满足以下要求：在干燥环境下，空气间隙不小于3mm；在潮湿环境下，空气间隙不小于2mm。

而对于额定电压超过1000V的设备，则有更严格的要求。

除了低压爬电距离，电气间隙也是评估设备绝缘性能的重要指标之一。

电气间隙是指两个相邻导体之间的最短距离，当设备正常运行时，电流是否会通过这个间隙流动。

电气间隙的大小取决于设备的额定电压、工作条件和绝缘材料的性能。

根据国际标准和国家标准，不同类型的设备有不同的电气间隙要求。

例如，对于额定电压不超过1000V的开关设备，其电气间隙应满足以下要求：在干燥环境下，金属间隙不小于2mm；在潮湿环境下，金属间隙不小于1mm。

而对于额定电压超过1000V的设备，则有更严格的要求。

低压爬电距离和电气间隙的标准的制定是为了保证设备的安全运行和人员的安全。

如果低压爬电距离和电气间隙不符合标准要求，可能会导致设备发生漏电、短路等故障，甚至引发火灾和触电事故。

因此，在设计、制造和安装电气设备时，必须严格按照相关标准进行操作，确保设备符合安全要求。

除了遵守标准要求，定期检测和维护设备也是保证设备安全运行的重要措施。

定期检测可以发现设备中可能存在的问题，并及时采取修复措施，确保设备处于良好的工作状态。

同时，定期维护可以延长设备的使用寿命，并提高设备的可靠性。

电气间隙和爬电距离的区别
1、本质不同爬电距离：沿绝缘表面测量的两个导电部件之间，在不同使用条件下，导体周围的绝缘材料带电，导致绝缘材料的带电区域出现带电现象。

电气间隙：测量两个导电部件之间或导电部件与设备保护接口之间的最短距离。

也就是说，在保证电气性能的稳定性和安全性的前提下，空气可以达到最短的绝缘距离。

2、设置步骤不同电气间隙：（1）确定工作电压的峰值和有效值；（2）确定设备的供电电压和供电设施的类型；（3）设备的暂态过电压按过电压类别确定；（4）确定设备的污染等级（一般设备为污染等级2）；（5）确定电气间隙跨越的绝缘类型（功能绝缘、基本绝缘、附加绝缘、加强绝缘）。

简单的说，爬电距离是要一步步爬过去的，而电气间隙是不用的，直接穿过去的，电气间隙是指带电导体在空间的最短距离,爬电距离是指带电导体沿绝缘表面的最短距离.爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

因此在确定端子爬电距离时要考虑工作电压的大小、污染等级及所运用的绝缘材料的抗爬电特性。

根据基准电压、污染等级及绝缘材料组别来选择爬电距离。

基准电压值是从供电电网的额定电压值推导出来的。

低压柜电气间隙与爬电距离浅析低压柜电气间隙与爬电距离浅析1定义（GB 7251.1-2013）1.1电气间隙（3.6.1）2个导电部分之间的最短直线距离。

1.2爬电距离（3.6.2）2个导电部分之间沿固体绝缘材料表面的最短距离。

2电气间隙和爬电距离值（GB 7251.1-2013）2.1、电气间隙和爬电距离的通则（GB 7251.1-2013·8.3.1）1）作为成套设备组成部分的设备的电气间隙和爬电距离，应符合相关产品标准的要求；2）应采用最高电压额定数据来确定各电路间的电气间隙和爬电距离（电气间隙依据额定冲击耐受电压，爬电距离依据额定绝缘电压）3) 电气间隙和爬电距离适用于相对相，相对中性线，除了导体直接接地，还适用于相对地，和中性线对地；4）对于裸带电导体和端子，其电气间隙和爬电距离至少应符合与其直接连接的设备的有关规定；5）短路电流小于和等于宣称的成套设备额定数据时，母线和/或连接线间的电气间隙和爬电距离永远不应减小至成套设备的规定值以下。

2.2电气间隙值（GB 7251.1-2013·表1）电气间隙应足以达到能承受宣称的电路的额定冲击耐受电压（U imp）。

电气间隙应为表1的规定值。

（GB 7251.1-2013·8.3.2）表1 空气中的最小电气间隙额定冲击耐受电压U imp（kV）最小的电气间隙（mm）≤2.5 1.54 36 5.58 812 14根据非均匀电场环境和污染等级Ⅲ决定2.3爬电距离值1）依据所选择的成套设备电路的额定绝缘电压（U i）去确定爬电距离。

对于任一列出的电路，其额定绝缘电压不应小于额定工作电压（U e）。

（GB 7251.1-2013·8.3.3）2）任何情况下，爬电距离都不应小于相应的电气间隙。

（GB 7251.1-2013·8.3.3）3）爬电距离值不小于16mm为宜。

详见GB 7251.1-2013·表2。

爬电距离和电气间隙国标摘要：一、爬电距离和电气间隙的定义及区别二、爬电距离和电气间隙在电力设备中的应用三、我国相关标准规定及举例四、爬电距离和电气间隙的重要性五、总结正文：众所周知，爬电距离和电气间隙在电力系统和电气设备中具有至关重要的作用。

它们是确保设备安全、稳定运行的关键因素。

那么，究竟什么是爬电距离和电气间隙？它们有哪些区别？在电力设备中如何应用？我国又有哪些相关规定呢？一、爬电距离和电气间隙的定义及区别爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

它是为了防止电极化导致的绝缘材料带电现象而提出的。

电气间隙则是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

它是在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

简单来说，爬电距离关注的是绝缘材料，而电气间隙关注的是空间距离。

在实际应用中，它们有着不同的侧重，但都是为了确保设备的安全运行。

二、爬电距离和电气间隙在电力设备中的应用在电力设备中，爬电距离和电气间隙起着至关重要的作用。

例如，在设计带灭弧的隔离开关时，固定螺丝之间的距离、触头之间的距离，以及灭弧罩之间的距离都需要根据爬电距离和电气间隙的要求来合理设置。

这是因为距离太大了会浪费材料，使产品尺寸变大；距离太小了则不能满足标准要求。

三、我国相关标准规定及举例我国关于爬电距离和电气间隙的标准规定如下：1.0.4kv电压等级下，电气间隙应大于或等于20mm；2.1-3kv电压等级下，电气间隙应大于或等于75mm；3.6kv电压等级下，电气间隙应大于或等于100mm；4.10kv电压等级下，电气间隙应大于或等于125mm；5.15kv电压等级下，电气间隙应大于或等于150mm；6.20kv电压等级下，电气间隙应大于或等于180mm；7.35kv电压等级下，电气间隙应大于或等于300mm。

此外，爬电距离的计算则需根据污秽等级来确定。

电气间隙与爬电间距详解以及pcb中的处理方法
电气间隙和爬电间距是指在电路中两个导体之间存在的距离，用于防止电气击穿和漏电现象的发生。

电气间隙（Creepage Distance）是指两个平行导体表面之间的
最短距离，通常用于防止介质的表面击穿。

电气间隙是指直线距离，可以通过物理隔离或者绝缘材料来实现。

在设计电路板时，设计师需要根据电流和电压的要求来确定电气间隙的尺寸。

爬电间距（Clearance Distance）是指两个不被直接物理连接的
导体之间的最短距离，通常用于防止空气击穿。

爬电间距是指曲线距离，可以通过合理的线路布局和绝缘隔离来实现。

在设计电路板时，设计师需要考虑导线的宽度、间距和绝缘材料等因素来确定爬电间距的尺寸。

在PCB设计中，一般通过以下几种方法来处理电气间隙和爬
电间距问题：
1. 合理的线路布局：将高电压和低电压的线路分开布局，避免它们靠近并减小爬电距离。

2. 使用屏蔽层：在电路板上增加屏蔽层，使高电压和低电压之间有物理隔离，减小电气间隙和爬电间距。

3. 使用绝缘材料：在高电压和低电压之间使用合适的绝缘材料，形成绝缘层，增大电气间隙和爬电间距。

4. 增加隔离距离：将高电压和低电压之间的距离增大，从而增加电气间隙和爬电间距。

5. 使用保护元件：在高电压和低电压之间添加过压保护元件，以免电气击穿。

总之，在PCB设计中，合理的线路布局、隔离层、绝缘材料和保护元件等措施都可以用来处理电气间隙和爬电间距问题，以确保电路的安全可靠性。

爬电距离和电气间隙1.什么是爬电距离和电气间隙?爬电距离和电气间隙是电气安全的两个重要参数，它们的定义分别是：爬电距离是指被受电人体与悬挂设备之间的最小距离，它可以避免由于设备下放电可能造成的危害；而电气间隙是指被受电人体应保持于有限空间(例如2.5米)之内并减少电柜和受电人体之间的致死伤害位移。

2.电气间隙和爬电距离的重要性电气间隙和爬电距离的重要性在安全方面非常重要。

过小的电气间隙会导致电气仪器被接触释放电，从而损坏电气设备，甚至可能对操作者造成危害；而如果爬电距离太小，也会造成相关socket或者继电器被穿孔，或者人体难以受到致命高压伤害。

因此，合理的电气间隙和爬电距离是保护操作者安全的重要因素。

3.电气间隙和爬电距离之间的计算关系电气间隙与爬电距离实际上是有着一定的计算关系的，它们的关系可以概括为:电气间隙的值减去爬电距离的值，就可以得出电气安全性质的额定值。

例如，如果要计算受电人体与电子设备的最小距离，则需要减去爬电距离的值，以得到电气安全性质的额定值；而如果要确定电柜和受电人体之间的致命伤害位移，则要加上爬电距离的值来得出电气安全性质的额定值。

4.如何确保电气间隙和爬电距离1)认真审核各种使用说明书，避免隐藏风险；2)要确保受电人体采取应急措施，避免受电人体接触暗电线、接在安装完毕后才经过检修的电器插座或电气仪器；3)在安装或检修电气设备的过程中，要减小耦合的可能性，要将短路和高电压调节到可接受的平衡点，并要确保电气间隙和爬电距离；4)室内电气线路应按有关安全规则装配，使之在每一段间隔空间中能把回路电阻降至可接受的最低电阻值；5)还要确保电气设备的漏电保护功能的正常性和全面性，以确保电气系统正常控制，在发生短路或者过载过电流时能及时切断电源和给予保护。

6)电气安全要定期检查，根据使用的情况定期检查电气设备的安全指标，如电气间隙与爬电距离，以确保安全；7)在电气安全方面，还应采取预防措施，如安装耐压保护装置，防止接触电压升高，从而防止可能的电击伤害。

说说爬电距离和电气间隙爬电距离（漏电距离）是在两个导电体之间沿绝缘表面的最短距离要求，而电气间隙是不同带电体之间或带电体与机壳（大地）之间不会发生击穿的安全距离，这两个参数如考虑不周，将会引起电路击穿，绝缘失效。

在确定电气间隙和爬电距离时，应考虑额定电压、污染状况、绝缘材料，表面形状、位置方向、承受电压时间长短等多种使用条件和环境因素，在先进的设备与产品标准中有此规定值。

如低压电器电控设备有以下规定：额定电压“大于３００Ｖ小于６６０Ｖ”爬电距离为１４ＭＭ，电气间隙为８ＭＭ——摘录自《电气设计禁忌手册》（Ｐ５７６页）主编李辛（李辛：中国电机工业协会秘书长高级工程师）１９９２。

４。

副主编薜钦琳柴富修机械工业出版社责任编辑：李振标王琳责任校对：丁丽丽１９９５年９月第一版：１９９６年９月第二次印刷咱们再看看，有一种低压电器就敢大大地违反这个规定：它是一个“４扁孔三相四线”插座，规格为３８０Ｖ１６Ａ上标:ＣＨＮＴ(R)ＡＣ３０模数化插座Ａ００７２１７浙江囗囗囗囗电器有限公司白色塑料壳绝缘为左右开式（外壳可分为左右两瓣或叫两半儿）不是上下开式或叫上盖下底儿式左右两瓣的连结有的一批用自攻丝螺钉；或有一批使用空心铝管铆钉铆住……外形：上扁孔——竖（长）孔——为零（地）线；下扁孔——横（长）孔——为一个火线（Ｂ相）；左扁孔——竖孔——为火线（Ａ相）；右扁孔——竖孔——为火线（Ｃ相）。

打开塑壳，看看内部结构就发现问题了：“左扁孔——Ａ相火线”，与“下扁孔——Ｂ相火线”的连结到Ａ、Ｂ接线柱的二个铜条之间的距离小得惊人！猜猜它敢小成什么样儿？它才仅仅有４ＭＭ！这就是说：它这个“３８０Ｖ１６Ａ”的插座的Ａ、Ｂ两相间的电气间隙和爬电距离才仅有４ＭＭ。

这与上述规定中说的“大于３００Ｖ小于６６０Ｖ”的电压（３８０Ｖ当在这个范围内）爬电距离应为１４ＭＭ，电气间隙应为８ＭＭ，４ＭＭ——→１４ＭＭ４ＭＭ——→８ＭＭ，差得多么悬殊！它这样违反规定的后果是什么呢？我曾见到过两例这样的插座在插上插头时爆炸起火团的事例。
