开工报审资料电力线路架线工程作业指导书
1．工程概况及说明本工程为五常66kV五山线改造工程，线路全长24.4千米。
其中双回路部分长12.4千米，采用双回路铁塔，导线采用LGJ-240/30型钢芯铝绞线，地线采用OPGW-24B1-50型复合地线光缆；单回路部分长12千米，采用杆塔混用，导线采用LGJ-150/25型钢芯铝绞线，地线采用OPGW-12B1-35型复合地线光缆。
2.1 人员准备对所有参加架线施工人员必须明确公司的质量方针, 能够按质量体系文件的要求完成本岗位的工作，并持证上岗，明确本岗位的工作职责，操作工艺、安全注意事项、工艺质量标准，并具备完成本岗位工作的能力。
2.2 技术交底及对施工人员岗位培训2.2.1、工程开工前必须对参加施工的人员按质量体系文件、技术交底制度规定进行三级技术交底，•使全体施工人员都能掌握和了解质量计划以及作业指导书等作业指导性文件的内容；2.2.2、工程开工前对参加架线施工的人员进行岗位培训，•学习电力建设安全工作规程与架线有关的内容，及业主对工程的有关要求，学习《110-500kv架空电力线路施工及验收规范》与架线有关的内容。
学习与架线相关的各种技术文件,•对特殊工种进行特殊的岗前培训。
2.3 铁塔验收放线施工前应对铁塔进行中间验收，并符合有关规范要求，才可以进行架线施工。
铁塔验收中除符合有关规范要求项目外，还要对直线杆塔悬垂金具的安装孔和金具配合进行校验；对耐张塔的挂线孔进行校验。
2.4 跨越物的处理2.4.1本标段交叉跨越较多，对于10KV线路、普通公路、通讯线等采用搭设跨越架（具体见交叉跨越施工方案）；2.5 挂悬垂绝缘子串和放线滑车2.5.1 避雷线放线滑车2.5.1.1 直线塔地线放线滑车，根据悬垂串组装图，将线夹取下，换成放线滑车即可。
2.5.1.2 耐张塔地线放线滑车，要根据各塔型，考虑滑车在放线和紧线过程中，地线和滑车能否刮碰塔身来决定其固定的位置和悬挂的高度，并尽量靠近挂线孔点，以减小因划印产生的弧垂误差。
架线施工作业指导书
第一章工程概况第1节概况1．编制依据1、《电力建设安全工作规程（架空电力线路部分）》DL5009.2-942、《电力建设安全健康与环境管理工作规定》电建[2002]。
3、《110-750KV架空电力线路工程施工质量及评定规程》DL/T5168-20024、110-750KV输变电工程设计规程、规范5、阿尔巴斯110KV变—吉润110KV输电线路工程施工图纸1．1．1 概述建一公司输变电公司负责施工的阿尔巴斯110KV变—吉润110KV输电线路工程。
线路全长约43.7公里,全线杆塔共计178基，全线转角塔17次、终端两基。
本工程导线采用LGJ-185/25钢芯铝绞线。
第2节导线和地线1．2．1 导地线型号本工程导线采用LGJ-185/25钢芯铝绞线。
避雷线：两根地线：其中一根为16芯OPGW 光缆。
另一根采用GJ—50镀锌钢绞线。
第二章架线施工前的准备工作第1节劳动力组织2．1．1参加架线施工的下列工种必须持证上岗：高处作业人员、测量工、压接工、小型机械操作工等。
2．1．2架线各工序的指挥员或施工负责人必须由有经验的送电技工担任。
准备队：任务是清除线路通道障碍，挂瓷瓶串，搭设及拆除跨越架。
放线队：任务是负责展放导（地）线及光缆。
紧线队：紧导（地）线及附件安装，回收放线滑车。
2．1．3架线施工组织须做到分工明确，各行其职，统一指挥，下列工作需专人负责和管理，确保工程安全质量指标的完成。
a．牵引机械、机动绞磨、发电机、吊车的操作、保养。
b．跨越架搭设、拆除及跨越架线施工监护。
c．放紧线、统一指挥、操作及通讯联系。
d．驰度调平、导线划印附件安装。
第2节技术准备2．2．1 架线施工前要进行线路调查，重点是交叉跨越及障碍物的情况调查。
2．2．2 制作放线作业图，其内容应包括杆塔号、档距、高程、交叉跨越等，计算耐张段内观测档在不同温度下的弛度值。
2．2．3 架线施工前，必须向施工人员进行技术交底。
2．2．4 架线前，必须对将要架线的杆塔安装质量进行一次全面复检，其要求是：a．杆塔组立全部经过中间验收且已合格。
架线作业指导书
架线作业指导书一、引言架线作业是指在电力输配电系统中，通过安装架空电缆、电线或光缆等设备，搭建起输电线路或通信线路的过程。
本指导书旨在为架线作业人员提供详细的作业指导，确保作业安全、高效进行。
二、作业准备1. 确定作业区域：根据工程设计要求，确定架线作业的具体区域。
2. 安全防护措施：在作业区域内设置警示标志，并配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。
3. 人员组织：根据作业任务的复杂程度和工作量，合理组织作业人员，并确保每位作业人员具备相应的技术能力和操作经验。
三、作业流程1. 线路勘测：在作业前，进行线路勘测，了解线路的地形、障碍物等情况，为后续的架线作业提供准确的数据支持。
2. 杆塔安装：根据设计要求，在作业区域内安装杆塔，确保杆塔的稳固性和安全性。
3. 架线设备安装：根据工程设计要求，安装架空电缆、电线或光缆等设备，确保设备的正确安装和牢固性。
4. 线路调整：在架线设备安装完成后，对线路进行调整，确保线路的平直度和张力的合理性。
5. 电气接地：根据电力系统的要求，对架线设备进行电气接地，确保系统的安全性和可靠性。
6. 安全检查：在作业完成后，进行安全检查，确保设备安装的质量和安全性。
四、作业注意事项1. 安全第一：在进行架线作业时，必须时刻将安全放在首位，严格遵守相关的安全操作规程和操作规范。
2. 现场管理：作业现场必须保持整洁有序，杜绝乱堆乱放现象，确保作业人员的安全和作业效率。
3. 设备检查：在进行架线作业前，必须对所使用的设备进行检查，确保设备的正常运行和安全性。
4. 天气条件：在恶劣的天气条件下，如大风、暴雨等，应暂停架线作业，确保作业人员的安全。
5. 紧急情况应急预案：在作业过程中，如遇到紧急情况，应按照应急预案进行处理，确保作业人员的安全和设备的完整性。
五、作业总结在架线作业完成后，应及时进行作业总结，总结作业中的问题和不足，并采取相应的改进措施，以提高作业效率和安全性。
架线作业指导书
目录1、总则 --------------------------------- 22、张力放线施工准备 --------------------- 133、张力放线 ------------------------------164、导线紧线、平衡挂线---------------------245、张力架线导线保护措施-------------------35第一部分总则1、架线工程概况本标段线路起于B166#塔，止于Chrak Mteer 115kV变电站，全线按双回路单侧挂线架设。
本标段线路全长，本工程线路额定电压等级为115kV，本次出线挂左侧(其中地线横担左边为OPGW光缆，右边为GSW-80地线)。
地形地貌：沿线地形平坦，地势开阔，主要为冲洪积平原地貌单元。
沿线主要呈农田和荒地，局部为林地。
交通运输：沿线多为荒地、农田，交通运输条件一般。
2、编写依据3、工程技术特性线路方向：B166#塔为小号侧，Chrak Mteer 115kV变电站为大号侧。
导线：本工程导线使用2×ACSR-240/30钢芯铝绞线（水平排列）。
导线规格及机械物理特性参数表地线：本工程地线采用GSW-80钢芯铝绞线。
地线规格及机械物理特性参数表OPGW光缆：本工程采用1根24芯OPGW-90光缆；OPGW-90规格及机械物理特性参数表绝缘子选型：本工程绝缘子直线塔采用单联U120BP/146D型瓷绝缘子，重要交叉跨越直线塔采用双联U120BP/146D型瓷绝缘子，转角、耐张塔均采用双联U120BP/146D型瓷绝缘子，跳线串采用单联B120BP/146D型瓷绝缘子。
防振锤、间隔棒选型：导线防振锤：FR-3地线防振锤：FR-1导线间隔棒：FJQ-404跳线间隔棒：FJQ-2044、人员及施工机具配备5、牵张场布置及放线计划：根据线路走向与实际交通情况，另外现场目前部分基础及铁塔组立未施工，具体以现场实际施工情况为准。
架线作业指导书

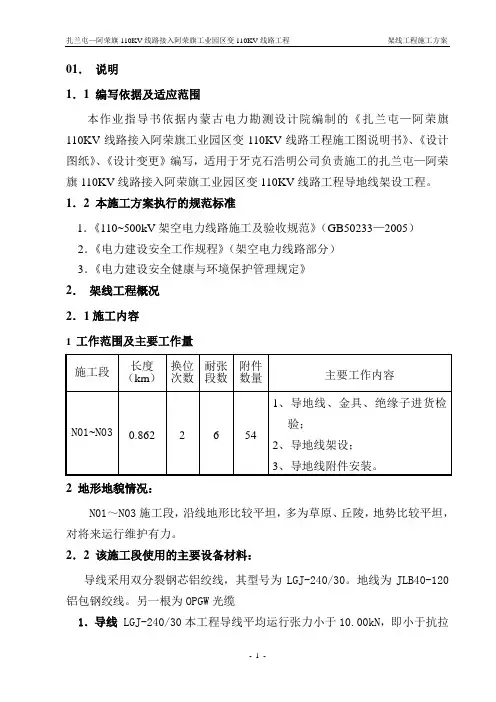

01．说明1．1 编写依据及适应范围本作业指导书依据内蒙古电力勘测设计院编制的《扎兰屯—阿荣旗110KV线路接入阿荣旗工业园区变110KV线路工程施工图说明书》、《设计图纸》、《设计变更》编写，适用于牙克石浩明公司负责施工的扎兰屯—阿荣旗110KV线路接入阿荣旗工业园区变110KV线路工程导地线架设工程。
1．2 本施工方案执行的规范标准1．《110~500kV架空电力线路施工及验收规范》（GB50233—2005）2．《电力建设安全工作规程》（架空电力线路部分）3．《电力建设安全健康与环境保护管理规定》2．架线工程概况2．1施工内容1 工作范围及主要工作量2 地形地貌情况：N01～N03施工段，沿线地形比较平坦，多为草原、丘陵，地势比较平坦，对将来运行维护有力。
2．2 该施工段使用的主要设备材料：导线采用双分裂钢芯铝绞线，其型号为LGJ-240/30。
地线为JLB40-120铝包钢绞线。
另一根为OPGW光缆1．导线LGJ-240/30本工程导线平均运行张力小于10.00kN，即小于抗拉强度的25%。
2．地线 JLB40—120：平均张力的上限值为18.68kN，不超过抗拉强度的20.1%3．绝缘子型号及技术特性：2．3 导地线塑性伸长处理导线和地线的塑性伸长对弧垂的影响采用降温法补偿.架设LGJ-240/30导线时按降低温度20℃补偿塑性伸长，架设JLB40－120地线时按降温15℃补偿。
2．4 气象区及污秽区划分本施工段全部桩号处于Ⅲ级气象区。
2．5 导地线防振措施本工程双分裂导线防振锤型号为FD-4。
JLB40-120地线防震锤型号为FD—3。
2．6地线运行方式：全线架设2根避雷线做为直击雷保护，并逐基装设人工接地装置。
2．7 换位塔安装方式如下图：具体见导线相序布置图3、工程施工及劳动力组织：3．1 技术准备：1．开工前由技术负责人组织技术、施工人员进行现场调查，合理选择牵张场，确定具体的牵张场布置方案。
架线施工作业指导书
（工程名称）架线施工作业指导书编码： Q/CSG.SDXLZW-09二○一○年十月作业指导书签名页目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)3.1作业（工序）流程图 (2)3.2 工序安排 (3)4. 安全风险辨析与预控 (3)5. 作业准备 (5)5.1 人员配备 (5)5.2 主要工器具及仪器仪表配置 (6)6．作业方法 (7)6.1施工准备： (7)6.2.1 跨越架搭设 (7)6.2.2 牵张场地布置 (9)6.2.3 放线滑车悬挂 (10)6.2.4 导引绳展放 (11)6.2.5 牵引绳及导地线展放 (11)6.2.6 导地线连接 (12)6.2.7 导地线紧线 (12)6.2.8 平衡挂线 (14)7. 质量控制措施及检验标准 (15)7．1质量控制措施 (15)7.2质量控制表单 (16)7.3检验标准 (17)1.适用范围本作业指导书适用于110kV及以上电压等级张力架线施工作业。
2. 编写依据表2-1 引用标准及规范名称3. 作业流程3.1作业（工序）流程图3.2 工序安排表3-1 工序安排表4. 安全风险辨析与控制措施表4-1 工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
5. 作业准备5.1 人员配备表5-1 人员配备表注:作业人数根据具体工程量规模配备。
5.2 主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表21起重滑车规格数量按实际定22白棕绳规格数量按实际定23卸扣规格数量按实际定24链条葫芦规格数量按实际定25钢地锚规格数量按实际定26压接工具规格数量按实际定27断线钳规格数量按实际定28对讲机规格数量按实际定29经纬仪规格数量按实际定注: 主要工器具及仪器仪表根据具体工程量规模配备。
电力线路架线工程作业指导书.docx

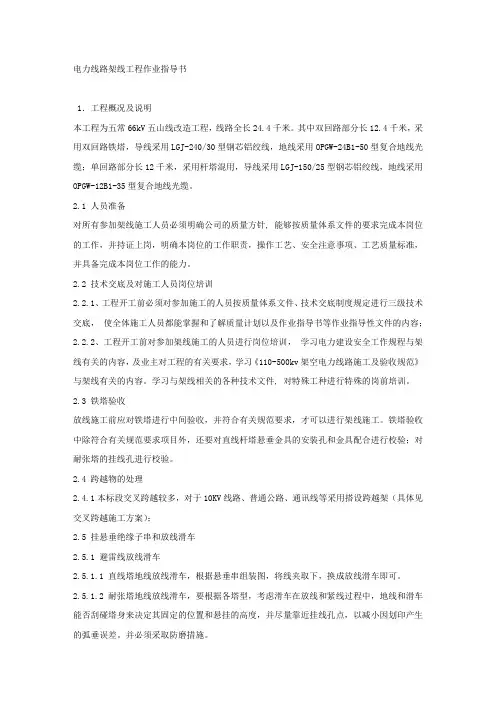

电力线路架线工程作业指导书1．工程概况及说明本工程为五常66kV五山线改造工程，线路全长24.4千米。
其中双回路部分长12.4千米，采用双回路铁塔，导线采用LGJ-240/30型钢芯铝绞线，地线采用OPGW-24B1-50型复合地线光缆；单回路部分长12千米，采用杆塔混用，导线采用LGJ-150/25型钢芯铝绞线，地线采用OPGW-12B1-35型复合地线光缆。
2.1 人员准备对所有参加架线施工人员必须明确公司的质量方针, 能够按质量体系文件的要求完成本岗位的工作，并持证上岗，明确本岗位的工作职责，操作工艺、安全注意事项、工艺质量标准，并具备完成本岗位工作的能力。
2.2 技术交底及对施工人员岗位培训2.2.1、工程开工前必须对参加施工的人员按质量体系文件、技术交底制度规定进行三级技术交底，•使全体施工人员都能掌握和了解质量计划以及作业指导书等作业指导性文件的内容；2.2.2、工程开工前对参加架线施工的人员进行岗位培训，•学习电力建设安全工作规程与架线有关的内容，及业主对工程的有关要求，学习《110-500kv架空电力线路施工及验收规范》与架线有关的内容。
学习与架线相关的各种技术文件,•对特殊工种进行特殊的岗前培训。
2.3 铁塔验收放线施工前应对铁塔进行中间验收，并符合有关规范要求，才可以进行架线施工。
铁塔验收中除符合有关规范要求项目外，还要对直线杆塔悬垂金具的安装孔和金具配合进行校验；对耐张塔的挂线孔进行校验。
2.4 跨越物的处理2.4.1本标段交叉跨越较多，对于10KV线路、普通公路、通讯线等采用搭设跨越架（具体见交叉跨越施工方案）；2.5 挂悬垂绝缘子串和放线滑车2.5.1 避雷线放线滑车2.5.1.1 直线塔地线放线滑车，根据悬垂串组装图，将线夹取下，换成放线滑车即可。
2.5.1.2 耐张塔地线放线滑车，要根据各塔型，考虑滑车在放线和紧线过程中，地线和滑车能否刮碰塔身来决定其固定的位置和悬挂的高度，并尽量靠近挂线孔点，以减小因划印产生的弧垂误差。
架线施工作业指导书2
架线施工作业指导书2一、前言架线施工是一项重要的工程任务，对于电力、通信等行业的发展起着至关重要的作用。
本文将介绍一份架线施工作业指导书的内容和要点，以帮助施工人员在工作中更加高效、安全地完成任务。
二、施工前的准备工作1. 现场勘测与规划在进行架线施工前，必须进行现场勘测与规划。
这包括对地形、地貌、土质等因素进行详细调查，以确定最佳的架线路径和施工方案。
同时，还需要考虑到环境保护和安全因素，确保施工过程中不会对周边环境和人员造成不良影响。
2. 施工材料和设备准备在施工前，必须准备好所需的施工材料和设备。
这包括电缆、钢管、绝缘子、电线等材料，以及起重机、吊车、脚手架等设备。
确保这些材料和设备的质量和数量符合施工要求，以免影响施工进度和质量。
三、施工过程1. 架线方案的实施根据现场勘测和规划的结果，施工人员应按照架线方案进行实施。
在架线过程中，需要注意以下几点：- 确保架线的稳定性和牢固性，避免在架线过程中出现松动或断裂的情况。
- 注意架线的高度和水平度，以保证电缆或电线的正常运行和使用。
- 在施工过程中，要遵守相关的安全规范和操作规程，确保施工人员的安全。
2. 施工现场的管理在施工过程中，需要对施工现场进行有效的管理。
这包括以下几个方面：- 确保施工现场的整洁和安全，避免杂物和障碍物对施工造成干扰。
- 对施工人员进行必要的培训和指导，提高他们的技术水平和安全意识。
- 定期检查施工现场的设备和工具，确保其正常运行和使用。
四、施工后的验收和维护1. 施工质量的验收在架线施工完成后，必须进行施工质量的验收。
这包括对架线的稳定性、牢固性、高度和水平度等进行检查，确保其符合相关的标准和规范。
同时，还需要进行电气性能的测试，确保电缆或电线的正常运行和使用。
2. 施工后的维护施工完成后，需要对架线进行定期的维护和检修。
这包括对架线的松紧度、绝缘性能等进行检查，及时发现和处理问题。
同时，还需要定期清理施工现场，保持其整洁和安全。
架线施工作业指导书

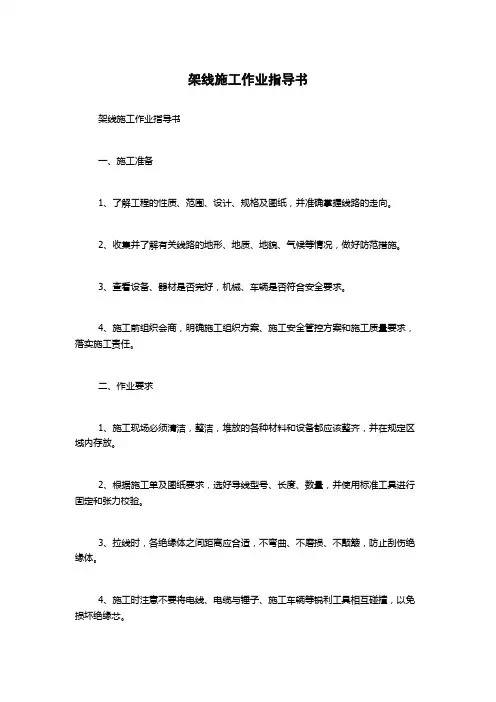

架线施工作业指导书架线施工作业指导书一、施工准备1、了解工程的性质、范围、设计、规格及图纸，并准确掌握线路的走向。
2、收集并了解有关线路的地形、地质、地貌、气候等情况，做好防范措施。
3、查看设备、器材是否完好，机械、车辆是否符合安全要求。
4、施工前组织会商，明确施工组织方案、施工安全管控方案和施工质量要求，落实施工责任。
二、作业要求1、施工现场必须清洁，整洁，堆放的各种材料和设备都应该整齐，并在规定区域内存放。
2、根据施工单及图纸要求，选好导线型号、长度、数量，并使用标准工具进行固定和张力校验。
3、拉线时，各绝缘体之间距离应合适，不弯曲、不磨损、不颠簸，防止刮伤绝缘体。
4、施工时注意不要将电线、电缆与锤子、施工车辆等锐利工具相互碰撞，以免损坏绝缘芯。
5、进行接线时应确保接头的端头切齐、对齐、握紧;导线之间应该可以无隙接合，并做好防水、防腐保护。
6、通过导线之间的接头也属于一次施工，必须经过同样的质量检验和验收。
7、所有杆塔连接件必须经过支管牢固连接，遇有断线需要及时更换。
三、安全措施1、施工现场必须设置明显的隔离带，设置合理的警示标志，必要时设置铺设防护筛柜。
2、现场必须设有看守职员，湖南保持十分警惕的状态，严格控制车辆进出现场，防止工程机械的火花引发火灾。
3、施工人员必须穿戴好安全防护装备，以防护跌落、电击、切割等危险行为的发生。
4、严格控制施工现场内的明火、烟火，避免因施工操作不当而引发的火灾。
5、设计合理的应急措施并严格落实各项安全措施，确保施工安全。
四、总结本作业指导书针对架线施工的质量要求、施工准备、技术要求、安全措施等方面进行了详细的说明。
在实际施工中，必须严格按照该指导书的要求进行操作，以确保施工质量和安全，进而保障电力工程的稳定运行。
架线工程作业指导书

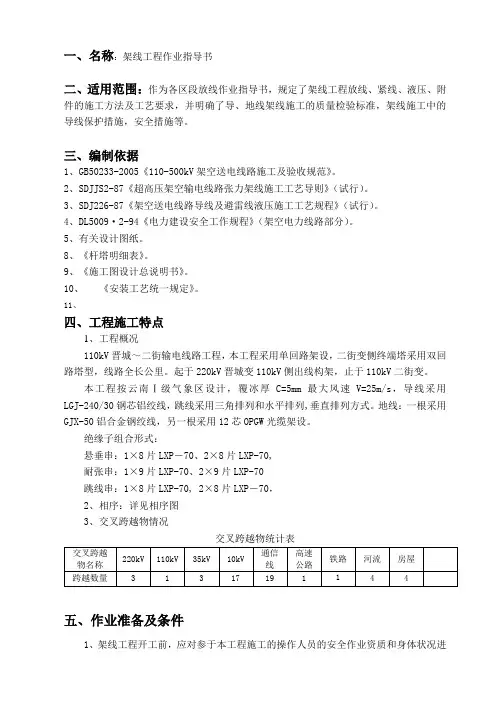

一、名称：架线工程作业指导书二、适用范围：作为各区段放线作业指导书，规定了架线工程放线、紧线、液压、附件的施工方法及工艺要求，并明确了导、地线架线施工的质量检验标准，架线施工中的导线保护措施，安全措施等。
三、编制依据1、GB50233-2005《110-500kV架空送电线路施工及验收规范》。
2、SDJJS2-87《超高压架空输电线路张力架线施工工艺导则》（试行）。
3、SDJ226-87《架空送电线路导线及避雷线液压施工工艺规程》（试行）。
4、DL5009·2-94《电力建设安全工作规程》（架空电力线路部分）。
5、有关设计图纸。
8、《杆塔明细表》。
9、《施工图设计总说明书》。
10、《安装工艺统一规定》。
11、四、工程施工特点1、工程概况110kV晋城～二街输电线路工程，本工程采用单回路架设，二街变侧终端塔采用双回路塔型，线路全长公里。
起于220kV晋城变110kV侧出线构架，止于110kV二街变。
本工程按云南Ⅰ级气象区设计，覆冰厚C=5mm最大风速V=25m/s，导线采用LGJ-240/30钢芯铝绞线，跳线采用三角排列和水平排列,垂直排列方式。
地线：一根采用GJX-50铝合金钢绞线，另一根采用12芯OPGW光缆架设。
绝缘子组合形式：悬垂串：1×8片LXP－70、2×8片LXP-70,耐张串：1×9片LXP-70、2×9片LXP-70跳线串：1×8片LXP-70, 2×8片LXP－70，2、相序：详见相序图3、交叉跨越物情况交叉跨越物统计表五、作业准备及条件1、架线工程开工前，应对参于本工程施工的操作人员的安全作业资质和身体状况进行合格审查,同时进行全员的安全教育培训和安全技术交底.2、架线工程开工前，应对投入本工程的架线施工工器具进行安全检验.3、架线工程开工前，导地线的连接管和耐张线夹应进行试件的拉力试验，其试验的握着强度，不得小于导地线计算拉断力的95％。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力线路架线工程作业指导书示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月电力线路架线工程作业指导书示范文本使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

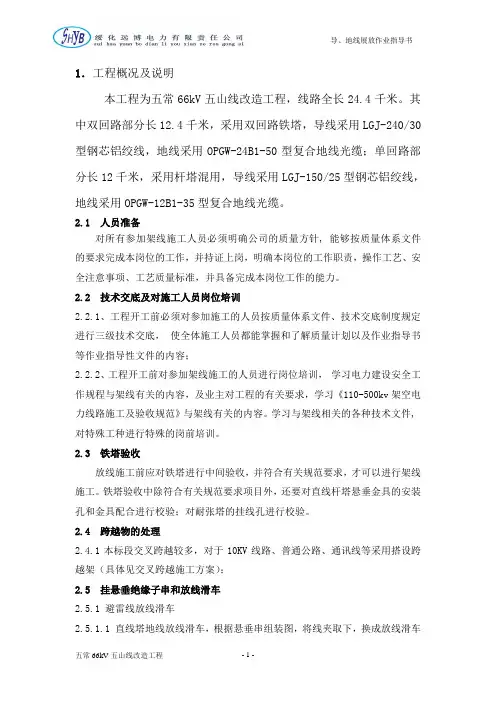

1．工程概况及说明本工程为五常66kV五山线改造工程，线路全长24.4千米。
其中双回路部分长12.4千米，采用双回路铁塔，导线采用LGJ-240/30型钢芯铝绞线，地线采用OPGW-24B1-50型复合地线光缆；单回路部分长12千米，采用杆塔混用，导线采用LGJ-150/25型钢芯铝绞线，地线采用OPGW-12B1-35型复合地线光缆。
2.1 人员准备对所有参加架线施工人员必须明确公司的质量方针, 能够按质量体系文件的要求完成本岗位的工作，并持证上岗，明确本岗位的工作职责，操作工艺、安全注意事项、工艺质量标准，并具备完成本岗位工作的能力。
2.2 技术交底及对施工人员岗位培训2.2.1、工程开工前必须对参加施工的人员按质量体系文件、技术交底制度规定进行三级技术交底，•使全体施工人员都能掌握和了解质量计划以及作业指导书等作业指导性文件的内容；2.2.2、工程开工前对参加架线施工的人员进行岗位培训，•学习电力建设安全工作规程与架线有关的内容，及业主对工程的有关要求，学习《110-500kv架空电力线路施工及验收规范》与架线有关的内容。
学习与架线相关的各种技术文件,•对特殊工种进行特殊的岗前培训。
2.3 铁塔验收放线施工前应对铁塔进行中间验收，并符合有关规范要求，才可以进行架线施工。
铁塔验收中除符合有关规范要求项目外，还要对直线杆塔悬垂金具的安装孔和金具配合进行校验；对耐张塔的挂线孔进行校验。
2.4 跨越物的处理2.4.1本标段交叉跨越较多，对于10KV线路、普通公路、通讯线等采用搭设跨越架（具体见交叉跨越施工方案）；2.5 挂悬垂绝缘子串和放线滑车2.5.1 避雷线放线滑车2.5.1.1 直线塔地线放线滑车，根据悬垂串组装图，将线夹取下，换成放线滑车即可。
2.5.1.2 耐张塔地线放线滑车，要根据各塔型，考虑滑车在放线和紧线过程中，地线和滑车能否刮碰塔身来决定其固定的位置和悬挂的高度，并尽量靠近挂线孔点，以减小因划印产生的弧垂误差。
并必须采取防磨措施。
2.5.2 导线滑车2.5.2.1 按《杆塔明细表》及《悬垂绝缘子串组装图》，除线夹外开始进行组装，绝缘子外观检查合格和清洗干净后用5000V兆欧表逐个进行绝缘测定，在干燥情况下绝缘电阻不小于500MΩ。
测量时应由监理及甲方人员在场。
2.5.2.2 耐张塔放线滑车当垂直档距较小且水平转角又大时，放线滑车悬挂采用5分钢丝绳V型套方式将滑车固定在横担中心位置。
2.5.2.3 滑轮槽宽度应能顺利通过导线的接续管，同时还能通过牵引绳及连接金具。
2.5.2.4 放线滑车的轮槽底直径应大于导线直径的10倍，2.6耐张塔临时拉线的设置以耐张塔作为放紧线的施工区段时，为平衡放紧线的部分水平张力，保证施工安全紧线弧垂质量，根据设计说明设置临时拉线。
2.6.1 对临时拉线设置的要求2.6.1.1 临时拉线对地的夹角应小于45°．其方向为紧线施工方向的反方向上。
2.6.1.2 临时拉线在杆塔上应固定在设计规定的位置上。
如无拉线固定孔而用绑扎法时，施工前应在角钢上垫方木，并包麻袋片等，绑扎点应在结点上。
2.6.1.3 施工准备阶段只制作拉线，把拉线张力调至最低。
紧线时在锚线端，根据紧线顺序，将各相拉线的张力调至要求值。
在紧线杆塔，待某相画完印，在挂线前再将该相拉线调至要求值，以保持两端耐张塔在紧线画印时的正直，即档距的准确。
干字型耐张塔的中相不设临时拉线。
2.6.1.4 临时拉线地锚埋深必须保证在1.5--1.8米。
3. 放线施工3.1 展放导线3.3.1 牵引场操作和布置3.3.1.1 在牵引绳入口侧挂接地滑车；3.3.2 就位导线轴架，应使各线轴架正对线路，使导线在放出过程中不与线轴侧板摩擦。
3.3.2.1 根据导线布线图所列线轴编号；将线盘吊装在线轴架上，注意线头从上方引出。
3.3.2.2 拆除线轴包装板和拔净钉子等杂物，检查外层导线质量是否良好，如有缺陷应及时处理或做好标记；如需切除应计算接头变动位置，是否会靠近滑车或窜至不允有接头的档内。
3.3.2.3 引出导线头套入连接网套，并检查距导线端部3米左右范围是否有钢芯接头如有应断掉。
3.3.2.4 为防止导线通过导线轮滑时发生卡车松股，现场设专人是行巡察。
3.3.2.5 在展放导线过程中，根据导地线对地、当通过跨越架时设专人在跨越架进行监护如出现卡线、跨越架倾斜马上通知牵引车停车。
3.3.2.6 放线时应通讯信号畅通防止出现意外事故发生。
4. 紧线施工4.1 紧线前准备工作4.1.1检查接续管及补修管位置是否符合规范要求：与耐张线夹之间距离不小于15m；与悬垂线夹间距离不小于5m；，如不符合标准应进行处理。
4.1.2 若发现导线有磨损，应按下列要求进行处理：4.1.3 外层导线有轻微擦伤，其擦伤深度不超过单股直径的1/4，且截面积损伤不超过导电部分的2％时，可不修补，用不粗于0＃细砂纸磨光表面棱刺。
4.1.4当导线损伤已超过轻微损伤，但在同一处损伤的强度损失尚不超过总拉断力的8.5％，且损伤截面积不超过导电部分截面积的12.5％时采用补修管进行补修。
4.1.5 当出现下列情况时应锯断重接：a 强度损失超过保证计算拉断力的8.5％；b 截面积损失超过导电部分截面积的12.5％c 损伤的范围超过一个补修管允许补修的范围；d 钢芯有断股；e 金钩，破股已使钢芯及内层线股形成无法修复的永久变形。
4.1.6 导线的连接（详见《架空送电线路导线及避雷线液压施工工艺规程》（SDJ226－87））基本要求详见：《导地线液压作业指导书》4.1.7 耐张塔设置临时拉线，拉线对地夹角不应大于45°。
4.1.8 紧线顺序为：先中相，后边相。
4.1.9 各塔号人员要认真检查导，地线有无焊点开裂，断股，磨伤及有无悬挂物等情况，有问题及时处理。
4.2 弧垂观测4.2.1 观测方法：4.2.1.1 平行四边形法:平行四边形法观测弧垂（观测前施工人员必须复测观测档档距），在观测档的两端，从放线滑车槽底，垂直向下量取f值（代表档距的架空线弧垂），一端绑扎弧垂板，另一端用望远镜进行弧垂观测。
弧垂观测由远离牵引装置的观测档开始，逐个向紧线方向观测并调平。
并用经纬仪进行监控观测。
4.2.2 观测档选择4.2.2.1 观测档宜在紧线段内均匀分布。
4.2.2.2 重要交叉跨越应设观测档。
4.2.2.3 为减少观测误差，应选择档距大，高差小且两端无耐张塔的档距为观测档。
4.2.2.4 紧线段在5档及以下时靠近中间选择一档；紧线段在6－12档时靠近两端各选择一档；紧线段在12档以上时靠近两端及中间各选择一档。
4.2.3 紧线弧垂计算根据设计提供的《架线曲线》换算出各观测档在相应温度下的观测弧垂。
实际温度测量应以现场实测温度为准，并作好记录。
4.3 紧线；导线划印及挂线4.3.1紧线施工4.3.1.1 采用耐张塔塔外紧线。
即在紧线段的延长方向，耐张塔塔高约三倍的地方设置紧线绞磨，（采用1－1或1－2滑车组）进行紧线。
观测弧垂之后，在导线上画印，回松绞磨使导线头落地，压耐张线夹后进行挂线。
三相导线尽可能在一天内紧线施工完毕，如不能在同一天施工，在第二天应及时紧线并注意调节相间弧垂。
5. 附件安装5.1绝缘子串,导地线上各种金具螺栓穿钉及弹簧销子的穿向应遵守下列规定:5.1.1 悬垂串上的弹簧销子一律向受电侧穿入，螺栓及穿钉凡能顺线路方向穿入者一律向受电侧穿入，横线路方向穿入的两边线由外向内，中线由左向右穿入；5.1.2 耐张串上的弹簧销子、螺栓及穿钉一律由上向下穿入，水平方向两边线由外向内，中导线由左向右；耐张塔的跳串与悬垂串相同（耐张塔双绝缘串碗头上的弹簧销子由外向内穿）。
5.1.3 跳线悬垂串与导线悬垂串相同。
5.1.4 全线所有金具采用0.5*50开口销针，开口60度－90度。
5.1.5直线塔挂点螺栓需两面加垫片，ZB3挂点螺栓采用M18×110。
5.1.6 导线在与金具的夹紧时,当使用铝包带时应在钢芯铝绞线外缠绕应符合下列规定:5.1.7 铝包带应紧密缠绕,其缠绕方向应与外层铝股的绞制方向一致。
所缠绕铝包带必须露出夹口,但不应超过10mm,其端头应回夹于夹板内压住。
5.2 悬垂线夹安装5.2.1 当驰度调整结束后,导地线在耐张塔上挂好后,即可蹬上直线塔并在导线滑车中划出导线的中心记号.5.2.2 用双钩紧张器(或手扳葫芦)吊起导线(双钩紧线器悬挂位置应尽量靠近横担导线悬挂点处不可挂在水平材中间,导线上应缠麻袋等保护) 顺线路移开滑车,在导线上安装预绞式护线条。
然后把导线从滑车中取出放入线夹中，任何提升导线工具与导线连接部均应采取保护措施。
5.2.3悬垂绝缘子串安装完毕后应垂直地面,在个别情况下,顺线路可有倾斜,但不可超过5度,且最大偏将值不应超过200mm.5.3 跳线安装5.3.1.无跳线绝缘子串的跳线。
跳线两端与耐张线夹连接。
全线耐张塔边相全部为这种型式。
5.3.2 带双串跳线绝缘子串的跳线。
跳线两端与耐张线夹连接，当中与两串跳线绝缘子串下端相联。
全线耐张塔中相全部为这种型式5.3.3 跳线安装工艺要求5.3.4 跳线长度的确定。
跳线弧垂由设计图纸提供，但为了准确起见，宜采用现场试比法确定跳线长度，采用与导，地线直径接近的旧棕绳实测所需的跳线长度，跳线弧垂允许误差0.1m。
5.3.5用作跳线的导线，在紧线后进预留保证过引长度，做完过引一定要按导线自然弧度成形。
5.3.6耐张线夹上的螺栓必须有弹簧垫拧紧。
大角度转角塔两边线由于受张力作用而向内角侧倾斜安装时应考虑带角度引流。
5.3.7各种跳线连接金具上的螺栓拧紧程度要适中，对于M16螺栓，用力矩扳手检查时扭矩应在6000---3000牛顿.厘米。
5.4 防震锤安装5.4.1导线防震锤采用FD—3型。
