【CN209939074U】一种食品真空包装装置【专利】

专利名称：真空包装机构
专利类型：发明专利
发明人：李佳龙
申请号：CN201910198819.6申请日：20190315
公开号：CN109896074A
公开日：
20190618
专利内容由知识产权出版社提供
摘要：本发明提供一种真空包装机构，主要包括一吸附式输送单元、一承载单元、一袋口撑开单元、一推料单元、一抽气单元、一紧迫单元及一封口单元。

吸附式输送单元用以将一袋体输送至承载单元，并透过承载单元将袋体输送至一入料区域。

袋口撑开单元用以开启为于入料区域的袋体的袋口，并透过推料单元将一物料推入袋体内。

抽气单元由袋口进入袋体，并以紧迫单元加压袋体及抽气单元。

抽气单元将袋体内的气体排出，而后再透过封口单元在袋体上形成封口。

透过本发明的真空包装机构可以全自动的方式以袋体包装物料，可有效提高包装的效率。

申请人：瑞弘精密工业股份有限公司,李佳龙
地址：中国台湾新竹县竹北市环北路二段243巷16号
国籍：TW
代理机构：北京科龙寰宇知识产权代理有限责任公司
代理人：孙皓晨
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920663914.4(22)申请日 2019.05.10(73)专利权人 厦门绿进食品有限公司地址 361000 福建省厦门市同安区美禾六路19号(72)发明人 柯进步　柯进城　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.B65B 31/06(2006.01)B65B 51/10(2006.01)B65B 51/32(2006.01)(54)实用新型名称一种食品真空包装机(57)摘要本实用新型公开一种食品真空包装机，包括基座、包装台、真空盖板、真空泵及散热装置，所述包装台顶面设有下抽真空槽，所述真空盖板底面设有与下抽真空槽对应的上抽真空槽，所述上抽真空槽与下抽真空槽的槽口左、右两边均设有对应的热封条，所述基座底部封设有底板，所述真空泵的底部固定于底板顶面中部，所述真空泵与密封空间通过真空管连通，所述基座的前侧和后侧均围设有带多个通风孔的侧板，所述散热装置包括左推出侧板、左散热鳍片组、右推出侧板、右散热鳍片组及散热风扇组。

本实用性设计合理，结构巧妙，所述左散热鳍片组和右散热鳍片组可分别随左推出侧板和右推出侧板推出，可方便对真空泵及左散热鳍片组和右散热鳍片组的检修和跟换。

权利要求书1页 说明书4页 附图4页CN 209905163 U 2020.01.07C N 209905163U权　利　要　求　书1/1页CN 209905163 U1.一种食品真空包装机，其特征在于：包括基座、包装台、真空盖板、真空泵及散热装置，所述包装台固定于基座顶部，所述包装台顶面设有下抽真空槽，所述真空盖板底面设有与下抽真空槽对应的上抽真空槽，所上抽真空槽与下抽真空槽盖盒后形成密封空间，所述上抽真空槽与下抽真空槽的槽口左、右两边均设有对应的热封条，所述真空泵设于基座内，所述基座底部封设有底板，所述真空泵的底部固定于底板顶面中部，所述真空泵与密封空间通过真空管连通，所述基座的前侧和后侧均围设有带多个通风孔的侧板，所述散热装置包括左推出侧板、左散热鳍片组、右推出侧板、右散热鳍片组及散热风扇组，所述底板的前侧和后侧分别设有左、右贯通的第一滑槽和第二滑槽，所述左推出侧板和右推出侧板下部分别连接有左支撑板和右支撑板，所述左支撑不和右支撑板均位于底板上方，所述左支撑板和右支撑板的顶面分别设有绕着真空泵设置的左安装插槽和右安装插槽，所左散热鳍片组和右散热鳍片组的底部分别安装于左安装插槽和右安装插槽上，且所述左散热鳍片组和右散热鳍片组均围着真空泵设置，所述左支撑板和右支撑板的底面分别设有第一滑轮和第二滑轮，所述第一滑轮设于远离左推出侧板的一端，所述第二滑轮设于远离右推出侧板的一端，和右推出侧板的一端，所述第一滑轮和第二滑轮分别滑设于第一滑槽和第二滑槽上，所述左推出侧板的底面前、后和右推出侧板的底面前、后分别设有左滑轮和右滑轮，所述左滑轮和右滑轮的底端均与基座底端平齐，所述底板的左、右两侧分别设有与左滑轮和右滑轮适配的安装缺口，所述第一滑槽的左端和第二滑槽的右端分别设有防止第一滑轮和第二滑轮脱出的限位块，所述散热风扇组连接于基座的顶部，且散热风扇组朝向左散热鳍片组或者右散热鳍片组。

专利名称：一种食品用真空保鲜装置专利类型：实用新型专利
发明人：闫世和
申请号：CN201820725534.4
申请日：20180515
公开号：CN208470570U
公开日：
20190205
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种食品用真空保鲜装置，包括存储罐，所述存储罐的内腔过渡配合有底托，所述底托的外侧壁底端镶嵌有外螺纹环，所述存储罐的内侧壁底端镶嵌有内螺纹环，所述内螺纹环与外螺纹环螺纹连接，所述底托的外侧壁顶端套接有密封圈，所述底托的底端内侧固接有把手。

该食品用真空保鲜装置，通过底托、密封圈和扣帽的配合，食品装入存储罐内后，推动底托带动食品在存储罐内向上移动，挤压存储罐内的空间，此过程中将存储罐内的大量气体通过单向排气阀排出存储罐，反向向下拉动把手带动底托向下移动，此时将存储罐内抽吸成真空状态，使存储罐本身可独立完成排气工作，使用效果较佳。

申请人：阜新小东北食品有限公司
地址：123000 辽宁省阜新高新区食品加工园兴园路西侧
国籍：CN
更多信息请下载全文后查看。

专利名称：一种采用真空吸附的家用食物封装装置专利类型：发明专利
发明人：吴国强
申请号：CN202010581072.5
申请日：20200623
公开号：CN111717449A
公开日：
20200929
专利内容由知识产权出版社提供
摘要：本发明公开了一种采用真空吸附的家用食物封装装置，包括工作台和支撑脚，所述工作台的顶板顶面设有加工架，加工架的两侧板外侧壁上设有一对伸缩气缸，所述伸缩气缸的活塞杆穿过加工架的侧板且连接有密封压紧机构，其中一个密封压紧机构上设有加热条，另一个密封压紧机构上设有受热座，所述加工架的顶板下方设有抽气柱头。

本发明的优点在于：它结构简单，可以将普通的封装袋进行提升从而完成对食物的快速装裹，并且可以自动对封装袋进行压靠和抽气，最后在保证不会漏气的情况下完成快速的封装，成本小，密封程度高，效果好。

申请人：湖州佳辰包装有限公司
地址：313000 浙江省湖州市吴兴区八里店镇紫金桥村1号地块4幢1楼
国籍：CN
代理机构：北京众合诚成知识产权代理有限公司
代理人：郭晓凤
更多信息请下载全文后查看。

专利名称：一种真空包装机
专利类型：实用新型专利
发明人：周正益
申请号：CN201820669789.3申请日：20180507
公开号：CN208470243U
公开日：
20190205
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种真空包装机，包括底座，所述底座顶端设有工作台，所述工作台顶端一侧设有压紧装置，所述压紧装置包括压紧壳，所述压紧壳内壁两侧均设有第一电动伸缩杆，所述第一电动伸缩杆一侧设有压条，所述压条底端设有支撑板，所述支撑板一侧设有连接杆，所述连接杆一端与支撑板一侧固定连接。

本实用新型通过在热封棒一端设有温度传感器，并且在热封棒内设有导管，导管两端分别与水箱和密封管通过水管固定连接，有利于当热封棒表面温度过高时，温度传感器将信号传递给单片机，单片机带动第三电动伸缩杆收缩，由于密封管内是密封空间，从而带动水箱中的水通过导管流进密封管内，从而将散热片表面温度吸收。

申请人：东莞市智配机电科技有限公司
地址：523000 广东省东莞市松山湖高新技术产业开发区创意生活城B201号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种食品加工用真空泵专利类型：实用新型专利
发明人：袁莹
申请号：CN201920153184.3申请日：20190129
公开号：CN209469549U
公开日：
20191008
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种食品加工用真空泵，包括底座，所述底座的顶部焊接有两个支撑柱，两个支撑柱相互靠近的一侧开设有滑槽，两个滑槽的顶部内壁与底部内壁分别焊接有同一个滑杆，两个滑杆上均设有滑块，两个滑块相互靠近的一侧焊接有同一个抽气板，所述抽气板上开设有抽气腔，抽气板的顶部固定安装有真空泵本体，所述真空泵本体的抽气管与抽气腔相连通，所述抽气板的底部焊接有固定座，所述固定座的上开设有限位腔，固定座的顶部开设有通孔，通孔与限位腔相连通，通孔的内壁上焊接有螺纹块。

本实用新型通过八到十个抽气管能够有效的对多个奶粉罐进行一定程度的真空处理，操作简单，使用方便。

申请人：重庆化工职业学院
地址：401228 重庆市长寿区菩提东路2009号
国籍：CN
代理机构：重庆市诺兴专利代理事务所(普通合伙)
代理人：刘兴顺
更多信息请下载全文后查看。

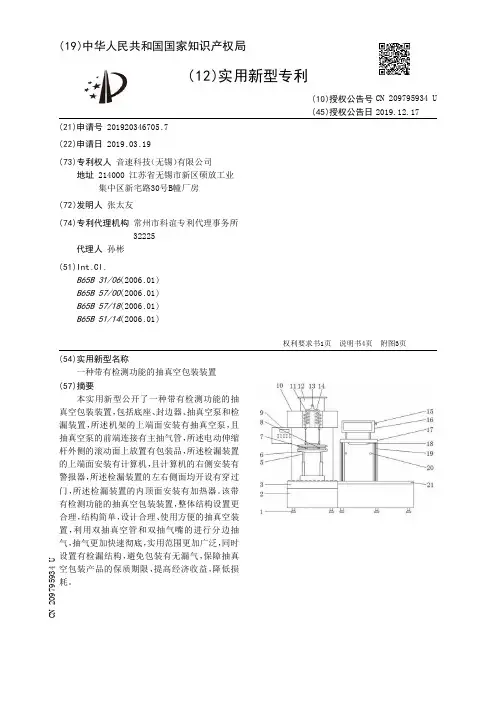

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920346705.7(22)申请日 2019.03.19(73)专利权人 音速科技（无锡）有限公司地址 214000 江苏省无锡市新区硕放工业集中区新宅路30号B幢厂房(72)发明人 张太友　(74)专利代理机构 常州市科谊专利代理事务所32225代理人 孙彬(51)Int.Cl.B65B 31/06(2006.01)B65B 57/00(2006.01)B65B 57/18(2006.01)B65B 51/14(2006.01)(54)实用新型名称一种带有检测功能的抽真空包装装置(57)摘要本实用新型公开了一种带有检测功能的抽真空包装装置，包括底座、封边器、抽真空泵和检漏装置，所述机架的上端面安装有抽真空泵，且抽真空泵的前端连接有主抽气管，所述电动伸缩杆外侧的滚动面上放置有包装品，所述检漏装置的上端面安装有计算机，且计算机的右侧安装有警报器，所述检漏装置的左右侧面均开设有穿过门，所述检漏装置的内顶面安装有加热器。

该带有检测功能的抽真空包装装置，整体结构设置更合理，结构简单，设计合理、使用方便的抽真空装置，利用双抽真空管和双抽气嘴的进行分边抽气，抽气更加快速彻底，实用范围更加广泛，同时设置有检漏结构，避免包装有无漏气，保障抽真空包装产品的保质期限，提高经济收益，降低损耗。

权利要求书1页 说明书4页 附图3页CN 209795934 U 2019.12.17C N 209795934U权　利　要　求　书1/1页CN 209795934 U1.一种带有检测功能的抽真空包装装置，包括底座(2)、封边器(6)、抽真空泵(12)和检漏装置(17)，其特征在于：所述底座(2)的上面安装有滚动面(3)，且底座(2)的下面安装有支脚(1)，所述滚动面(3)的后面设置有机架(10)，且机架(10)的左侧面安装有控制面板(9)，所述机架(10)的上端面安装有抽真空泵(12)，且抽真空泵(12)的前端连接有主抽气管(13)，所述主抽气管(13)分开设置有第一抽真空管(11)和第二抽真空管(14)，且第一抽真空管(11)和第二抽真空管(14)的底端分别安装有第一抽气嘴(7)和第二抽气嘴(8)，所述第一抽气嘴(7)和第二抽气嘴(8)的前面安装有封边器(6)，且封边器(6)下设置有两组电动伸缩杆(5)，所述电动伸缩杆(5)外侧的滚动面(3)上放置有包装品(22)，且包装品(22)的袋口伸入封边器(6)的上下封边口之间，所述滚动面(3)的外边缘设置有挡板(4)，且挡板(4)的另一边伸向右方的检漏装置(17)，所述检漏装置(17)的上端面安装有计算机(16)，且计算机(16)的右侧安装有警报器(15)，所述检漏装置(17)的左右侧面均开设有穿过门，且检漏装置(17)左右两侧的穿过门上均安装有门帘(19)，所述检漏装置(17)的内顶面安装有加热器(18)，所述检漏装置(17)的内部侧壁左右边上均安装有气压传感器(20)，且检漏装置(17)的底部设置有第一传送带(21)。
