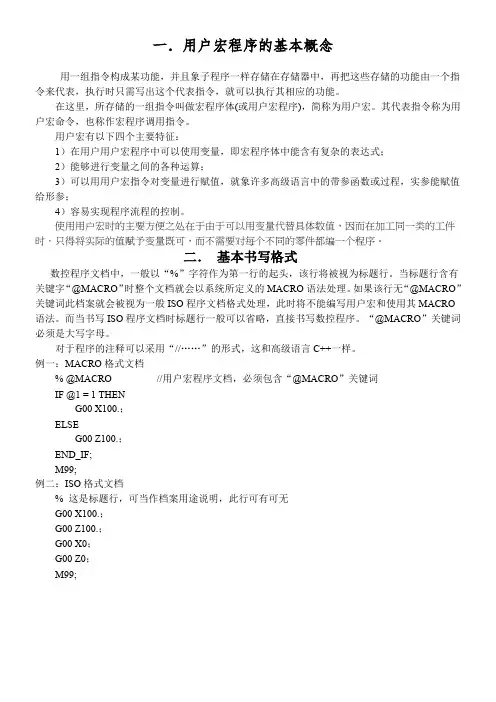

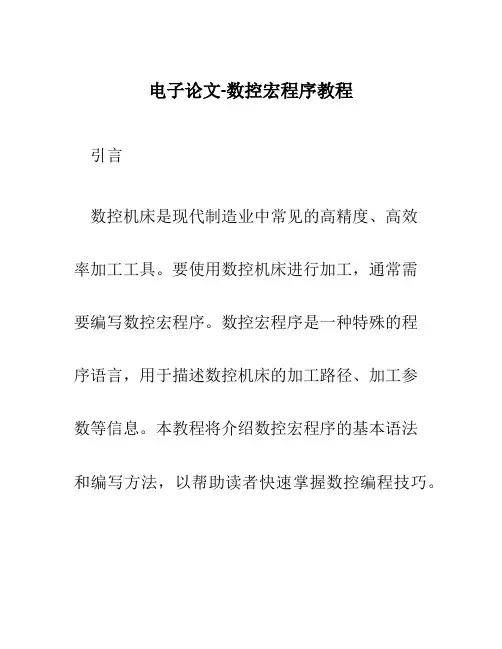

电子论文-数控宏程序教程引言数控机床是现代制造业中常见的高精度、高效率加工工具。
要使用数控机床进行加工，通常需要编写数控宏程序。
数控宏程序是一种特殊的程序语言，用于描述数控机床的加工路径、加工参数等信息。
本教程将介绍数控宏程序的基本语法和编写方法，以帮助读者快速掌握数控编程技巧。
数控宏程序是一种特殊的程序，用于指导数控机床进行加工操作。
宏程序通常包含一系列指令，每个指令都对应着数控机床的一个操作，如移动、切削等。
数控宏程序通常使用特定的语言编写，常见的数控宏程序语言有G代码和M代码。
G代码用于描述加工路径和运动方式，M代码用于描述辅助功能，如切割速度、冷却等。
数控宏程序语法是编写宏程序时必须遵守的规则。
在宏程序中，每一行都表示一条指令，指令由字母和数字组成。
下面是一些常用指令的示例：•G01 X10 Y20：将刀具移动到坐标（10，20）的位置•G02 X30 Y40 R10：以半径为10的圆弧方式将刀具从当前位置移动到（30，40）的位置•G03 X50 Y60 R20：以半径为20的逆时针圆弧方式将刀具从当前位置移动到（50，60）的位置•M03 S500：设置主轴转速为500转/分钟•M08：打开冷却液宏程序的每个指令都必须以换行符结束。
注释可以使用“;”字符进行标识，注释内容将不会被机床执行。
3. 数控宏程序编写步骤编写数控宏程序通常需要遵循以下步骤：1.确定加工路径：根据产品的设计要求，确定数控机床的加工路径和运动方式。
2.编写G代码：根据加工路径，使用G代码描述刀具的移动方式和加工轨迹。
3.编写M代码：根据加工要求，使用M代码设置刀具的速度、冷却等辅助功能。
4.保存宏程序：将编写好的宏程序保存到数控机床或外部介质中。
4. 数控宏程序调试和运行编写完成宏程序后，需要进行调试和运行以验证程序的正确性。
调试宏程序可以通过以下步骤进行：1.导入宏程序：将编写好的宏程序导入数控机床的控制系统中。

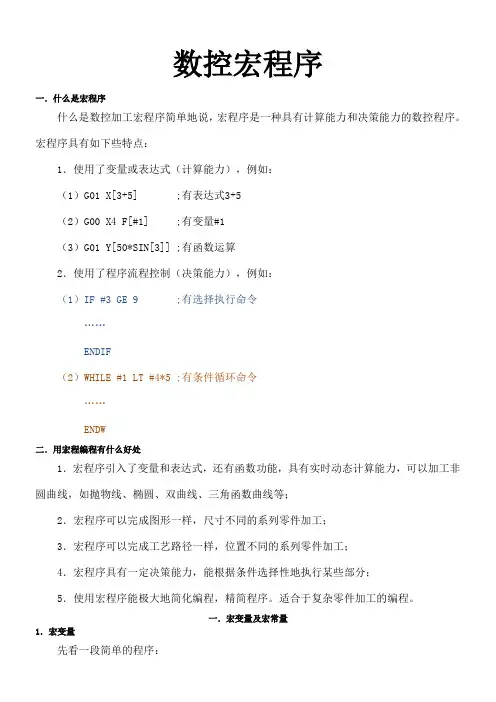

数控宏程序一．什么是宏程序什么是数控加工宏程序简单地说，宏程序是一种具有计算能力和决策能力的数控程序。
宏程序具有如下些特点：1．使用了变量或表达式（计算能力），例如：（1）G01 X[3+5] ;有表达式3+5（2）G00 X4 F[#1] ;有变量#1（3）G01 Y[50*SIN[3]] ;有函数运算2．使用了程序流程控制（决策能力），例如：（1）IF #3 GE 9 ;有选择执行命令……ENDIF（2）WHILE #1 LT #4*5 ;有条件循环命令……ENDW二．用宏程编程有什么好处1．宏程序引入了变量和表达式，还有函数功能，具有实时动态计算能力，可以加工非圆曲线，如抛物线、椭圆、双曲线、三角函数曲线等；2．宏程序可以完成图形一样，尺寸不同的系列零件加工；3．宏程序可以完成工艺路径一样，位置不同的系列零件加工；4．宏程序具有一定决策能力，能根据条件选择性地执行某些部分；5．使用宏程序能极大地简化编程，精简程序。
适合于复杂零件加工的编程。
一．宏变量及宏常量1．宏变量先看一段简单的程序：G00上面的程序在X轴作一个快速定位。
其中数据是固定的，引入变量后可以写成：#1= ;#1是一个变量G00 X[#1] ;#1就是一个变量宏程序中，用“#”号后面紧跟1~4位数字表示一个变量，如#1，#50，#101，……。
变量有什么用呢变量可以用来代替程序中的数据，如尺寸、刀补号、G指令编号……，变量的使用，给程序的设计带来了极大的灵活性。
使用变量前，变量必需带有正确的值。
如#1=25G01 X[#1] ;表示G01 X25#1=-10 ;运行过程中可以随时改变#1的值G01 X[#1] ;表示G01 X-10用变量不仅可以表示坐标，还可以表示G、M、F、D、H、M、X、Y、……等各种代码后的数字。
如：#2=3G[#2] X30 ;表示G03 X30例1 使用了变量的宏子程序。
%1000#50=20 ;先给变量赋值M98 P1001 ;然后调用子程序#50=350 ;重新赋值M98 P1001 ;再调用子程序M30%1001G91 G01 X[#50] ;同样一段程序，#50的值不同，X移动的距离就不同M992．局部变量编号#0~ #49的变量是局部变量。
由浅入深宏程序1-宏程序入门基础之销轴加工对于没有接触过宏程序人，觉得它很神秘，其实很简单，只要掌握了各类系统宏程序的基本格式，应用指令代码，以及宏程序编程的基本思路即可。
对于初学者，尤其是要精读几个有代表性的宏程序，在此基础上进行模仿，从而能够以此类推，达到独立编制宏程序的目的。
本教程将分步由浅入深的将宏程序讲解给大家，作者水平有限，也希望各位同仁提供更好的思路。
下面大家先看一个简单的车床的程序，图纸如下：要求用外圆刀切削一个短轴，这里只列举程序的前几步：T0101M3S800G0X82Z5G0X76G1Z-40F0.2X82G0Z5G0X72G1Z-40F0.2X82G0Z5G0X68G1Z-40F0.2X82G0Z5G0X68G1Z-40F0.2X82G0Z5........G0X40G1Z-40F0.2X82G0Z5G0X150Z150M5M30从上面程序可以看出，每次切削所用程序都只是切削直径X有变化，其他程序代码未变。
因此可以将一个变量赋给X，而在每次切削完之后，将其改变为下次切削所用直径即可。
T0101M3S800G0X82Z5#1=76赋初始值，即第一次切削直径N10 G0X[#1] 将变量赋给X，则X方向进刀的直径则为#1变量中实际存储值。
N10是程序G1Z-40F0.2 段的编号，用来标识本段，为后面循环跳转所用。
X82G0Z5#1=#1-4每行切深为2mm，直径方向递减4mmIF [#1GE40] GOGO 10如果#1 >= 40，即此表达式满足条件，则程序跳转到N10继续执行。
G0X150Z150 当不满足#1 >= 40，即#1<40，则跳过循环判断语句，由此句继续向后执行。
M5M30由浅入深宏程序2-宏程序之销轴粗精加工本篇文章利用宏程序简单模仿数控系统的外圆车削循环功能。
在此用前一篇的图纸与程序原程序：T0101M3S800G0X82Z5 粗加工开始#2=0.05 Z向的加工余量#3=0.5 外圆方向的加工余量#4=0.3 每层切削后的回退量#1=76+2*#3考虑了精加工余量的第一次切削直径N10 G0X[#1] 将变量赋给X，则X方向进刀的直径则为#1变量中实际存储值。
数控宏程序编程方法技巧与实例一、数控宏程序编程的基本方法：1.定义宏变量：宏变量是宏程序中使用的变量，用于传递参数或保存临时数据。
定义宏变量可以使用#VAR指令，例如“#VARx=10”表示定义一个宏变量x并赋值为10。
2. 定义宏：宏是一个带有参数的程序段，可以通过调用宏来实现一系列操作。
定义宏可以使用#MACRO指令，例如“#MACRO move(x,y) G0Xx Yy”表示定义一个名为move的宏，参数为x和y，宏体为“G0 Xx Yy”。
3. 调用宏：调用宏可以使用#CALL指令，例如“#CALLmove(100,200)”表示调用名为move的宏，并传递参数为100和200。
4.结束宏程序：使用#END指令结束宏程序的编写。
二、数控宏程序编程的技巧：1.使用循环结构：可以使用循环结构来简化重复性的操作，提高程序的效率。
例如，使用FOR循环可以实现多次重复执行同样的操作。
2.使用条件判断：在宏程序中可以使用条件判断来根据不同的情况执行不同的操作。
例如，使用IF-THEN-ELSE语句可以根据条件的结果选择执行不同的指令。
3.使用局部变量：在宏程序中可以定义局部变量，用于保存临时数据。
使用局部变量可以减少全局变量的使用，提高程序的可读性和可维护性。
4.通过参数传递数据：宏程序可以通过参数来传递数据，使得宏的使用更加灵活。
在调用宏时，可以传递不同的参数来实现不同的操作。
三、数控宏程序编程的实例：以制作一个矩形的宏程序为例，实现自动绘制不同尺寸的矩形。
```#VAR width=100#VAR height=200#MACRO rectangle(x,y)G0XxYyG1 X(x+width) YyG1 X(x+width) Y(y+height)G1 Xx Y(y+height)G1XxYy#END#CALL rectangle(0,0)```上述的宏程序定义了一个名为rectangle的宏，参数为x和y，表示矩形的左上角坐标。
数控宏程序一．什么是宏程序？什么是数控加工宏程序？简单地说，宏程序是一种具有计算能力和决策能力的数控程序。
宏程序具有如下些特点：1．使用了变量或表达式（计算能力），例如：（1）G01X[3+5];有表达式3+5（2）G00X4F[#1];有变量#1（3）G01Y[50*SIN[3]];有函数运算2．使用了程序流程控制（决策能力），例如：（1）IF#3GE9;有选择执行命令……ENDIF（2）WHILE#1LT#4*5;有条件循环命令……ENDW二．用宏程编程有什么好处？1．宏程序引入了变量和表达式，还有函数功能，具有实时动态计算能力，可以加工非圆曲线，如抛物线、椭圆、双曲线、三角函数曲线等；2．宏程序可以完成图形一样，尺寸不同的系列零件加工；3．宏程序可以完成工艺路径一样，位置不同的系列零件加工；4．宏程序具有一定决策能力，能根据条件选择性地执行某些部分；5．使用宏程序能极大地简化编程，精简程序。
适合于复杂零件加工的编程。
一．宏变量及宏常量1．宏变量先看一段简单的程序：G00X25.0上面的程序在X轴作一个快速定位。
其中数据25.0是固定的，引入变量后可以写成：#1=25.0;#1是一个变量G00X[#1];#1就是一个变量宏程序中，用“#”号后面紧跟1~4位数字表示一个变量，如#1，#50，#101，……。
变量有什么用呢？变量可以用来代替程序中的数据，如尺寸、刀补号、G指令编号……，变量的使用，给程序的设计带来了极大的灵活性。
使用变量前，变量必需带有正确的值。
如#1=25G01X[#1];表示G01X25#1=-10;运行过程中可以随时改变#1的值G01X[#1];表示G01X-10用变量不仅可以表示坐标，还可以表示G、M、F、D、H、M、X、Y、……等各种代码后的数字。
如：#2=3G[#2]X30;表示G03X30例1使用了变量的宏子程序。
%1000#50=20;先给变量赋值M98P1001;然后调用子程序#50=350;重新赋值M98P1001;再调用子程序M30%1001G91G01X[#50];同样一段程序，#50的值不同，X移动的距离就不同M992．局部变量编号#0~#49的变量是局部变量。
由浅入深宏程序1-宏程序入门基础之销轴加工对于没有接触过宏程序人，觉得它很神秘，其实很简单，只要掌握了各类系统宏程序的基本格式，应用指令代码，以及宏程序编程的基本思路即可。
对于初学者，尤其是要精读几个有代表性的宏程序，在此基础上进行模仿，从而能够以此类推，达到独立编制宏程序的目的。
本教程将分步由浅入深的将宏程序讲解给大家，作者水平有限，也希望各位同仁提供更好的思路。
下面大家先看一个简单的车床的程序，图纸如下：要求用外圆刀切削一个短轴，这里只列举程序的前几步：O0001T0101；M3S800 ；G0X82Z5 ；G0 X76 ；G1Z-40F0.2 ；X82；G0Z5；G0 X72 ；G1Z-40F0.2 ；X82；G0Z5；G0 X68 ；G1Z-40F0.2 ；X82；G0Z5；G0 X68 ；G1Z-40F0.2 ；X82；G0Z5；G1Z-40F0.2 ；X82；G0Z5；G0X150Z150 ；M5；M30；从上面程序可以看出，每次切削所用程序都只是切削直径X 有变化，其他程序代码未变。
因此可以将一个变量赋给X ，而在每次切削完之后，将其改变为下次切削所用直径即可。
T0101；M3S800 ；G0X82Z5 ；#1=76 ；赋初始值，即第一次切削直径N10 G0 X[#1] ；将变量赋给X，则X 方向进刀的直径则为#1变量中实际存储值。
N10是程序G1Z-40F0.2 ；段的编号，用来标识本段，为后面循环跳转所用。
X82；G0Z5；#1=#1-4 ；每行切深为2mm ，直径方向递减4mmIF [#1GE40] GOTO 10 如果#1 >= 40 ，即此表达式满足条件，则程序跳转到N10 继续执行。
G0X150Z150 ；当不满足#1 >= 40 ，即#1<40，则跳过循环判断语句，由此句继续向后执行。
M5；M30；由浅入深宏程序2-宏程序之销轴粗精加工本篇文章利用宏程序简单模仿数控系统的外圆车削循环功能。
在此用前一篇的图纸与程序原程序：T0101；M3S800 ；G0X82Z5 ；粗加工开始#2=0.05 ；Z 向的加工余量#3=0.5 ；外圆方向的加工余量#4=0.3 ；每层切削后的回退量#1=76+2*#3 ；考虑了精加工余量的第一次切削直径N10 G0X[#1] ；将变量赋给X，则X 方向进刀的直径则为#1变量中实际存储值。
N10是程序G1Z[-40+#2]F0.2 ；段的编号，用来标识本段，为后面循环跳转所用。
X[#1+#4] ；每次切削只回退#4 的值G0Z5；#1=#1-4 ；单边切深为2mm ，直径方向每次递减4mmIF [#1GE40] GOGO 10 ；如果#1 >= 40 ，即此表达式满足条件，则程序跳转到N10 继续执行。
M03S1200 当不满足#1 >= 40，即#1<40，则跳过循环判断语句，由此句继续向后执行。
G0X40 由此开始精加工G1Z-40F0.1X82G0X150Z150M5M30在不使用循环切削加工圆弧时，可以有几种不同的方式来安排走刀轨迹，本篇文章采用将圆弧段沿X 方向偏移，由外籍内的加工方式进行。
如图所示R20 圆弧，假设刀具每次单边切深2mm，直径每刀吃4mm，则由端面切入的位置可以计算出需要切削：40/4=10 刀每条圆弧起点和终点的Z 坐标不变，但X 坐标都同时向+X 方向偏移一个相同的值，因此可设偏移量为#1，初始值为#1=36圆弧起点X 坐标为#2=0+#1圆弧终点X 坐标为#3=40+#1宏程序编制如下：T0101M3S800#1=36 赋初始值，即第一个圆弧直径偏移量精品文档N10 #2=0+#1计算圆弧起点的X 坐标#3=40+#1计算圆弧终点的X 坐标快速到达切削直径G0X[#2]G1Z0F0.1直线切至圆弧起点G3X[#3]Z-20R20F0.1 切削圆弧G1U2.直线插补切削至外圆退至端面外侧G0Z5#1=#1-4直径方向递减4mmIF [#1 GE 0] GOTO 10 如果#1 >= 0，即此表达式满足条件，则程序跳转到N10 继续执行。
G0X150Z150当不满足#1 >=0，即#1<0，则最后一条圆弧已经切完，跳出循环。
M5；M30；由浅入深宏程序4-圆的标准方程编制宏程序车半球面我们知道无论什么样的曲线，数控系统都是CAD/CAM 软件在处理时都会将其按照内部的算法划分成小段的直线进行加工，接下来我们利用圆的方程来将直线划分成小段直线在利用宏程序对其加工。
下图为圆的标准方程X*X+Y*Y=R*R ，若将X 和Y 用参数变量代替可改写为#1*#1+#2*#2=R*R 圆弧可沿#1 方向划分成无数小段直线，然后求出其相应端点坐标，再求出相对的数控车床中的坐标，再按直线进行编程加工。
如下图所示：则此段圆弧精加工轨迹为：G0X0G1Z0F0.1#1=0N10 #2=SQRT[20*20-#1*#1] SQRT 表示开平方#3=#1-20 圆的原点在工件坐标左侧20，所以圆弧上所有点坐标Z 要减20#4=2*#2 圆的方程计算出的为半径值，需转化为直径值才能与直径编程对应。
G1X[#4]Z[#3]F0.1 沿小段直线插补加工#1=#1-0.5 递减一小段距离，此值越小，圆弧越光滑。
IF [#1GE0] GOTO 10 条件判断是否到达终点。
G1X42 直线切出外圆如果要再加上分层的粗加工，设偏移量为#5，则程序改为T0101M3S800G0X42Z5#5=36N5 G0X[#5]G1Z0F0.1#1=20N10 #2=SQRT[20*20-#1*#1] SQRT 表示开平方#3=#1-20 圆的原点在工件坐标左侧20，所以圆弧上所有点坐标Z 要减20 #4=2*#2+#5 圆的方程计算出的为半径值，需转化为直径值才能与直径编程对应。
G1X[#4]Z[#3]F0.1 沿小段直线插补加工#1=#1-0.5 递减一小段距离，此值越小，圆弧越光滑。
IF [#1 GE 0] GOTO 10 条件判断是否到达终点。
G1X42 直线插补切出外圆G0Z5#5=#5-4IF [#5 GE 0] GOTO 5G0X150Z150M5M30 以上程序分内外二层循环，外层循环为分层加工，内层循环为小段直线插补一条圆弧。
由浅入深宏程序5-圆的参数方程编制宏程序车半球面圆的标准方程为：X=R*COS θY=R*SIN θ可改写为：#1=20*cos[#3] #3 为参数方程对应图纸中角度#2=20*sin[#3]使用参数方程比圆的标准方程具有一个优点，从下图中可以看出，使用标准方程式，在工件最右端，划分直线坡度较大，从右至左划分线段不均匀，而使用圆的参数方程所划分的直线段是按照圆周方向划分的，因此分布均匀，从而使用零件表面加工质量好。
相应程序修改如下：T0101M3S800G0X42Z5#6=36N5 G0X[#6]G1Z0F0.1#3=0N10 #1=20*COS[#3]#2=20*SIN[#3]#4=2*#2+#6 圆的方程计算出的为半径值，需转化为直径值才能与直径编程对应。
#5=#1-20G1X[#4]Z[#5]F0.1 沿小段直线插补加工#1=#1+3 递减3 度，此值越小，圆弧越光滑。
IF [#1 LE 90] GOTO 10 条件判断是否到达终点。
G1X42 直线插补切到工件外圆之外G0Z5#6=#6-4IF [#6 GE 0] GOTO 5G0X150Z150M5M30由浅入深宏程序6-利用椭圆标准方程编制数控车宏程序如果看了前几篇，那么接下来这两篇加工椭圆的宏程序应该很容易理解。
椭圆标准方程X*X/a*a+Y*Y/b*b=1 ，其中a为长半轴，b为短半轴，若将X 和Y 用参数变量代替可改写为#1*#1/a*a+#2*#2/b*b=1椭圆可沿长半轴#1 方向划分成无数小段直线，然后求出其相应端点坐标，再求出相对的数控车床中的坐标，再按直线进行编程加工。
如下图所示：G0X0G1Z0F0.1#1=30N10 #2=20*SQRT[1-30*30/#1*#1] SQRT 表示开平方#3=#1-30 椭圆的原点在工件坐标左侧30，所以椭圆上所有点坐标Z 要减20#4=2*#2 方程计算出的为半径值，需转化为直径值才能按直径编程。
G1X[#4]Z[#3]F0.1 沿小段直线插补加工#1=#1-1 递减一小段距离，此值越小，椭圆越光滑。
IF [#1GE0] GOTO 10 条件判断是否到达终点。
G1X42 直线切出外圆如果要再加上分层的粗加工，设偏移量为#5，则程序改为T0101M3S800G0X42Z5#5=36N5 G0X[#5]G1Z0F0.1#1=30N10 #2=20*SQRT[1-30*30/#1*#1] +#5 SQRT 表示开平方#3=#1-30 椭圆的原点在工件坐标左侧30，所以椭圆上所有点坐标Z 要减20#4=2*#2 方程计算出的为半径值，需转化为直径值才能按直径编程。
G1X[#4]Z[#3]F0.1 沿小段直线插补加工#1=#1-1 递减一小段距离，此值越小，椭圆越光滑。
IF [#1GE0] GOTO 10 条件判断是否到达终点。
G1U5 直线插补切出外圆G0Z5#5=#5-4IF [#5 GE 0] GOTO 5G0X150Z150M5M30以上程序分内外二层循环，外层循环为分层加工，内层循环为小段直线插补一条四分之一椭圆弧。
由浅入深宏程序7-椭圆的参数方程编制宏程序车椭球面椭圆的参数方程为：X=a*COS θY=b*SIN θ可改写为：#1=30*cos[#3] #3 为参数方程对应的中角度#2=20*sin[#3]相应程序修改如下：T0101M3S800G0X42Z5#6=36N5 G0X[#6]G1Z0F0.1#3=0N10 #1=30*COS[#3]#2=20*SIN[#3]#4=2*#2+#6 计算出的为半径值，需转化为直径值才能与直径编程对应。
#5=#1-30 #1=#1+3 递减3 度，此值越小，工件表面越光滑。
G1X[#4]Z[#5]F0.1 沿小段直线插补加工IF [#1 LE 90] GOTO 10 条件判断是否到达终点。
G1X42 直线插补切到工件外圆之外G0Z5#6=#6-4IF [#6 GE 0] GOTO 5G0X150Z150M5M30由浅入深宏程序 8-车床任意位置椭圆宏程序的编制不在轴线上的椭圆宏程序编制也没有什么特殊的，只是改下偏置的数值罢了。
椭圆的参数方程为： X=a*COS θY=b*SIN θ可改写为： #1=30*cos[#3] #3 为参数方程对应的中角度#2=20*sin[#3]图中椭圆长半轴 30mm ，短半轴 20mm ，椭圆中心位置如图所示，不在轴线上，因此在计算编 程所用的坐标值时， X 方向要再加上 40，Z 方向要减去 30+10=40相应程序如下：T0101M3S800G0X82Z5#6=36N5 G0X[#6+40]G1Z-10F0.1 #3=0N10 #1=30*COS[#3]#2=20*SIN[#3]#4=2*#2+#6+40 #5=#1-30-10IF [#1 LE 90] GOTO 10 条件判断是否到达终点 。
