最新变频器原理图讲解

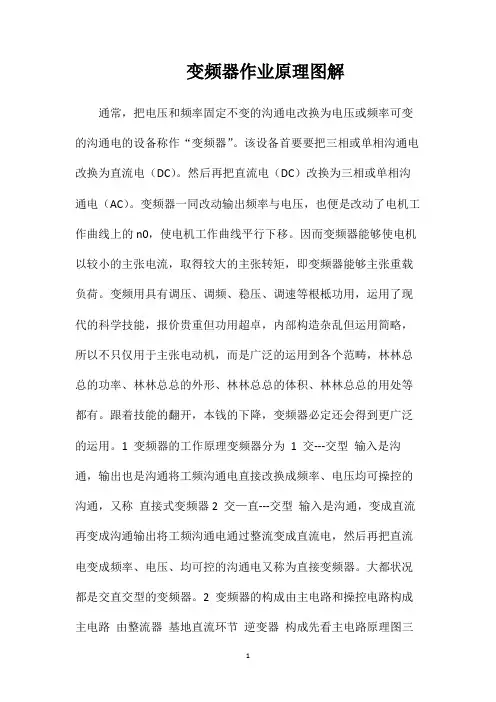

变频器作业原理图解通常，把电压和频率固定不变的沟通电改换为电压或频率可变的沟通电的设备称作“变频器”。

该设备首要要把三相或单相沟通电改换为直流电（DC）。

然后再把直流电（DC）改换为三相或单相沟通电（AC）。

变频器一同改动输出频率与电压，也便是改动了电机工作曲线上的n0，使电机工作曲线平行下移。

因而变频器能够使电机以较小的主张电流，取得较大的主张转矩，即变频器能够主张重载负荷。

变频用具有调压、调频、稳压、调速等根柢功用，运用了现代的科学技能，报价贵重但功用超卓，内部构造杂乱但运用简略，所以不只仅用于主张电动机，而是广泛的运用到各个范畴，林林总总的功率、林林总总的外形、林林总总的体积、林林总总的用处等都有。

跟着技能的翻开，本钱的下降，变频器必定还会得到更广泛的运用。

1 变频器的工作原理变频器分为 1 交---交型输入是沟通，输出也是沟通将工频沟通电直接改换成频率、电压均可操控的沟通，又称直接式变频器2 交—直---交型输入是沟通，变成直流再变成沟通输出将工频沟通电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的沟通电又称为直接变频器。

大都状况都是交直交型的变频器。

2 变频器的构成由主电路和操控电路构成主电路由整流器基地直流环节逆变器构成先看主电路原理图三相工频沟通电通过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL 中，RL的效果是防止电流遽然变大。

通过一段时刻电流趋于安稳后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容能够评脉动的直流电波形变得滑润一些。

由于一个电容的耐压有限，所以把两个电容串起来用。

耐压就跋涉了一倍。

又由于两个电容的容量纷歧样的话，分压会纷歧样，所以给两个电容别离并联了一个均压电阻R1、R2 ，这么，CF1 和CF2 上的电压就相同了。

持续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这么三相电源一加进来，HL就会发光，指示电源送入。

变频器工作原理图详解大全在工业自动化控制领域，变频器是一种常用的设备，用于控制交流电机的转速。

本文将详细解析变频器的工作原理图，帮助读者更好地理解其工作原理。

1. 变频器基本结构变频器由整流器、滤波器、逆变器和控制电路组成。

其中，整流器将交流电源转换为直流电压，接入滤波器进行滤波处理后，进入逆变器转换为可调交流电压供给电机。

2. 变频器工作原理变频器通过调节输出电压频率改变电机的转速。

其工作原理可简化为以下几个步骤：•步骤一：交流电源输入变频器，经整流器及滤波器处理后，获得稳定的直流电压。

•步骤二：逆变器将直流电压转换为可调的交流电压，控制电路根据用户需求调节输出频率。

•步骤三：输出的交流电压通过电机传达给负载，从而控制电机的转速。

3. 典型工作原理图下图为典型的变频器工作原理图：+----------++---| 逆变器 || +----------++-------+ +---------+ |Vin | | +--+ 整流器 +--+AC | 电源 +--->+---------+ |----| | | | 滤波器 | |+-------+ | +---------+ || DC |+------+---------+|| +----------++--| 控制电路 |+----------+在这个图中，电源交流输入变频器，经整流器、滤波器处理后得到直流电压，再由逆变器产生可调交流电压供给电机。

4. 变频器工作原理图详解4.1 整流器整流器采用可控硅等器件将交流电源转换为直流电压。

其主要作用是保证逆变器的输入电压为直流电压。

4.2 滤波器滤波器用于对整流器输出的脉动直流电压进行滤波平整，确保逆变器输入的电压质量。

4.3 逆变器逆变器将直流电压转换为可控的交流电压，通过调节输出频率控制电机转速。

矢量控制、PWM控制等技术常用于逆变器。

4.4 控制电路控制电路接收来自用户的调节信号，根据信号调节逆变器输出的频率和电压，实现对电机的精确控制。

变频器原理图图纸变频器原理图一、整流滤波电压检测开关电源部分1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。

整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。

负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。

2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。

U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（TL431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。

如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。

母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。

由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。

变频器工作原理与结构图文详解—变频器的功能作用分析变频器变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

变频器基本组成变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。

整流单元：将工作频率固定的交流电转换为直流电。

高容量电容：存储转换后的电能。

逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。

控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。

变频器的结构与原理图解变频器的发展也同样要经历一个徐徐渐进的过程，最初的变频器并不是采用这种交直交：交流变直流而后再变交流这种拓扑，而是直接交交，无中间直流环节。

这种变频器叫交交变频器，目前这种变频器在超大功率、低速调速有应用。

其输出频率范围为：0-17（1/2－1/3 输入电压频率），所以不能满足许多应用的要求，而且当时没有IGBT，只有SCR，所以应用范围有限。

变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。

故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。

变频器电路结构框架图矩阵式变频器是一种交交直接变频器，由9个直接接于三相输入和输出之间的开关阵组成。

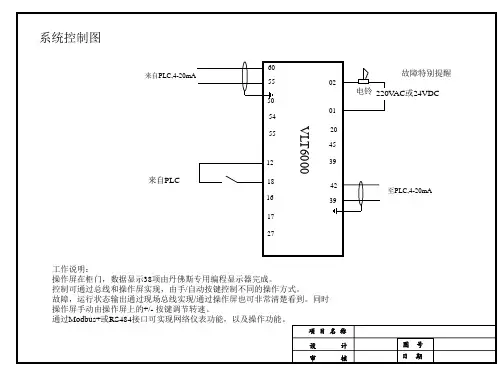

变频器控制启动、停止、正/反转电路图详细讲解 变频器的控制，不外是启动，停止，正转，反转，调速这几样基本的逻辑，这些逻辑基本上要求是电平状态有效，而不是上升边缘有效，所以使用按钮开关控制变频器的时候，一般需要使用自保形式的按钮开关来完成，如果不是自保形式的，需要另外加中间继电器来做自保。

1、单开关启停变频器只通过RUN端子给高电平，变频器就可以启动了，当开关断开，相当于RUN端子变成了低电平，变频器就停止运行了。

这种情况使用一个自保按钮开关就可以满足变频器的启停控制，多出来的一个开关，可以用来做故障复位，接到RST上，当然是用非保持的开关更理想，当变频器有故障的时候，按一下复位开关，就可以清楚变频器的故障了。

因为没有单独的电位器给定，这时候可以通过操作面板来给定频率。

上边的逻辑，当然也可以通过PLC之类的逻辑控制器来完成。

2、双开关实现正反转启停有些场合需要控制变频器正反转，而交流异步电机虽然可以在变频器输出端把任何两条相线调转就能反转，但是操作起来比较麻烦费劲，而变频器都带有反转直接启动控制功能。

比如一个开关接到变频器的正转端子（有些是FWD，这里是DI1)，这时候变频器会正转，开关当然要选择保持式的，当开关断开后，变频器会直接停止。

文章来源网络，目的在于分享给广大电友，如有侵权烦请联系删除！同样，当另外一个开关接到变频器的反转端子（有些是REV，这里是DI2)，这时候变频器会反正，开关同样要保持式的，当开关断开后，变频器会停止运行。

如果没有外接电位器，同样可以通过面板来给定变频器的频率值。

3、一个开关控制启停，另外一个控制转速给定上边已经说到一个开关控制变频器启停的情况了，另外一个开关其实还可以用来做转速给定的，最简单的，比如点动控制，有些变频器特别是欧系的，可以通过内部参数设定多功能端子，可以把一个开关设置成点动形式，这样通过这个开关可以控制变频器工作在点动状态，点动状态变频器往往会以5%的转速运行，当然这个值还可以通过面板另外修改的。

直流变频电机原理图

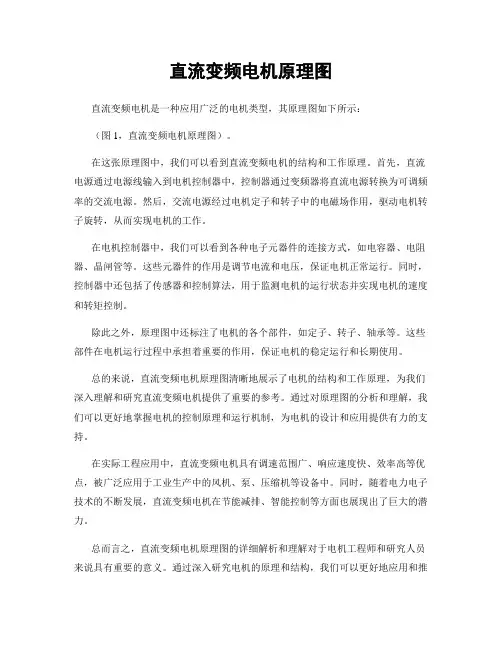

直流变频电机是一种应用广泛的电机类型，其原理图如下所示：
（图1，直流变频电机原理图）。

在这张原理图中，我们可以看到直流变频电机的结构和工作原理。

首先，直流电源通过电源线输入到电机控制器中，控制器通过变频器将直流电源转换为可调频率的交流电源。

然后，交流电源经过电机定子和转子中的电磁场作用，驱动电机转子旋转，从而实现电机的工作。

在电机控制器中，我们可以看到各种电子元器件的连接方式，如电容器、电阻器、晶闸管等。

这些元器件的作用是调节电流和电压，保证电机正常运行。

同时，控制器中还包括了传感器和控制算法，用于监测电机的运行状态并实现电机的速度和转矩控制。

除此之外，原理图中还标注了电机的各个部件，如定子、转子、轴承等。

这些部件在电机运行过程中承担着重要的作用，保证电机的稳定运行和长期使用。

总的来说，直流变频电机原理图清晰地展示了电机的结构和工作原理，为我们深入理解和研究直流变频电机提供了重要的参考。

通过对原理图的分析和理解，我们可以更好地掌握电机的控制原理和运行机制，为电机的设计和应用提供有力的支持。

在实际工程应用中，直流变频电机具有调速范围广、响应速度快、效率高等优点，被广泛应用于工业生产中的风机、泵、压缩机等设备中。

同时，随着电力电子技术的不断发展，直流变频电机在节能减排、智能控制等方面也展现出了巨大的潜力。

总而言之，直流变频电机原理图的详细解析和理解对于电机工程师和研究人员来说具有重要的意义。

通过深入研究电机的原理和结构，我们可以更好地应用和推
广直流变频电机，为工业生产和能源节约做出更大的贡献。

希望本文能够对您有所帮助，谢谢阅读！。

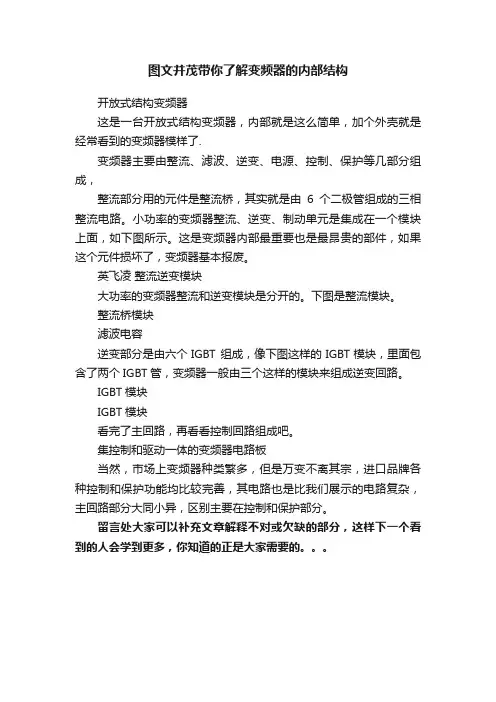

图文并茂带你了解变频器的内部结构
开放式结构变频器
这是一台开放式结构变频器，内部就是这么简单，加个外壳就是经常看到的变频器模样了.
变频器主要由整流、滤波、逆变、电源、控制、保护等几部分组成，
整流部分用的元件是整流桥，其实就是由6个二极管组成的三相整流电路。

小功率的变频器整流、逆变、制动单元是集成在一个模块上面，如下图所示。

这是变频器内部最重要也是最昂贵的部件，如果这个元件损坏了，变频器基本报废。

英飞凌整流逆变模块
大功率的变频器整流和逆变模块是分开的。

下图是整流模块。

整流桥模块
滤波电容
逆变部分是由六个IGBT 组成，像下图这样的IGBT模块，里面包含了两个IGBT管，变频器一般由三个这样的模块来组成逆变回路。

IGBT模块
IGBT模块
看完了主回路，再看看控制回路组成吧。

集控制和驱动一体的变频器电路板
当然，市场上变频器种类繁多，但是万变不离其宗，进口品牌各种控制和保护功能均比较完善，其电路也是比我们展示的电路复杂，主回路部分大同小异，区别主要在控制和保护部分。

留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。

变频器通讯电路原理图解扣朋友，｝宵夫注；忠朋友，内分客，

g

以移浅t筠：'78之幻疡＠眢

．乙0¥1�

更多低压电气文章请戳下面! ! ! ! ! 低压电气文章列表

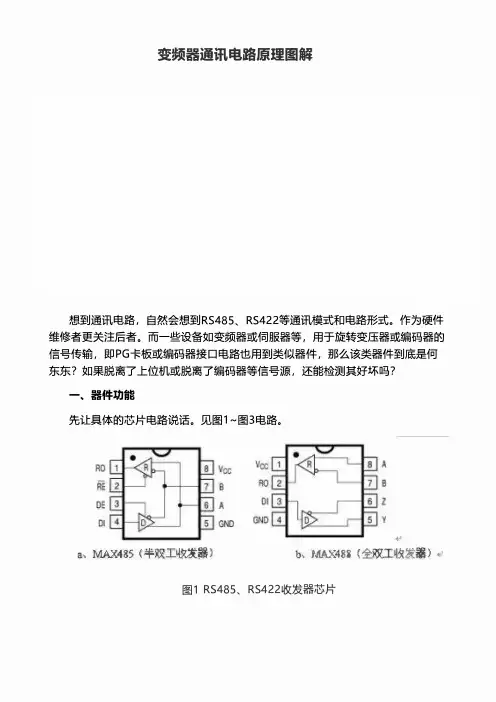

想到通讯电路，自然会想到RS485、RS422等通讯模式和电路形式。作为硬件

维修者更关注后者。而—些设备如变频器或伺服器等，用千旋转变压器或编码器的信号传输，即PG卡板或编码器接口电路也用到类似器件，那么该类器件到底是何东东？如果脱离了上位机或脱离了编码器等信号源，还能检测其好坏吗？

一、器件功能先让具体的芯片电路说话。见图1,...,图3电路。

哥a .. M沁召85f半双工收发器）h-.. MAX488 (全双工牧发器）�·

图1RS485、RS422收发器芯片1、静态判断

测U31的5

、11

、13

脚输出端

，均为

3.3V,测U42的2、3脚等输出端

，符合

2 (1) 3 (0)的电平状态

，可

判断电路静态正常；

2、动态测量

1)将J19

端子的

4、5

、6

短接为线A;

将12

、13

、14

短接为线B

。调整稳压电

压输出为sv(可限流10mA)。

2)线A接信号sv正端

，线B接信号sv负端，此时测

U31的5、11、13

脚输出

端，俱为低电平（约O.SV), 判断U31工作正常；测测U42的2、3脚等输出端，变

为2(0) 3 (1)

的电平状态，可判断U42正常。

转换线A、线

B的信号极性，电路维持静态值不变。

至此，对图6编码器信号传输电路的检修，已告结束。

真的就是这么简单，也许事情本来应该就这么简单。往往是人们把它想复杂了搞得复杂了。只想把电路原本该有的简单与确定的检修模式找出来，以简易的方法完成准确的判断。

如果电路的使能端在禁止状态，我们则可以将

其暂时

“强制为工作态”

进行检

修。
