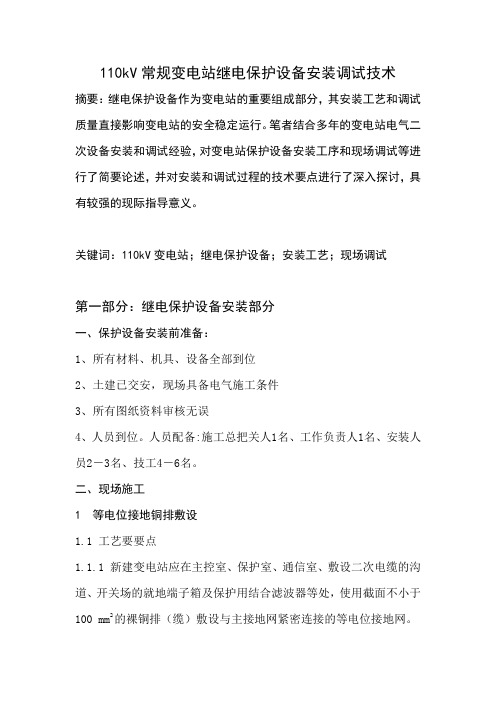

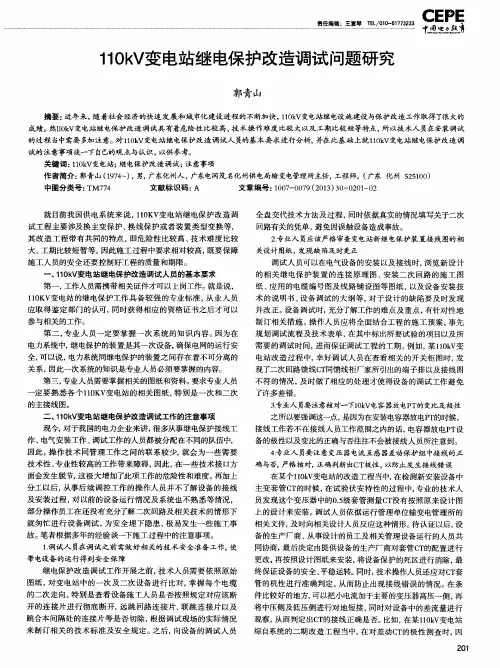

110kV常规变电站继电保护设备安装调试技术摘要：继电保护设备作为变电站的重要组成部分，其安装工艺和调试质量直接影响变电站的安全稳定运行。
笔者结合多年的变电站电气二次设备安装和调试经验，对变电站保护设备安装工序和现场调试等进行了简要论述，并对安装和调试过程的技术要点进行了深入探讨，具有较强的现际指导意义。
关键词：110kV变电站；继电保护设备；安装工艺；现场调试第一部分：继电保护设备安装部分一、保护设备安装前准备：1、所有材料、机具、设备全部到位2、土建已交安，现场具备电气施工条件3、所有图纸资料审核无误4、人员到位。
人员配备:施工总把关人1名、工作负责人1名、安装人员2－3名、技工4－6名。
二、现场施工1 等电位接地铜排敷设1.1 工艺要要点1.1.1 新建变电站应在主控室、保护室、通信室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100 mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。
1.1.2 在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设100 mm2的专用铜排（缆），将该专用铜排（缆）首末端连接，形成保护室内的等电位接地网。
保护室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排（缆）与厂、站的主接地网在电缆竖井处可靠连接。
1.2 注意事项等电位接地铜排通过螺栓在电缆沟内与电缆支架连接固定；铜牌在搭接时应保证足够的搭接面积。
2 保护屏柜安装2.1 安装流程2.1.1 在靠近安装现场处进行拆箱作业时，已拆包装箱的保护屏应随即运搬到安装地点。
2.1.2 安装组立，检查相邻屏柜的接触情况，应满足技术要求。
2.1.3 屏体的组立应从已测量好尺寸的一侧开始，逐屏进行。
调整方法通过测量保护的垂直、水平度来实施。
2.2 技术要求2.2.1 屏的垂直度允许偏差不大于1.5mm。
2.2.2 屏的水平偏差：相邻两屏顶部偏差不大于2mm,成列盘顶部偏差不大于5mm。
- 77 -工 业 技 术０ 引言智能电网是世界电网发展的方向，智能变电站是智能电网的枢纽和核心。
智能变电站采用先进、可靠、集成的智能化设备，以全站信息数字化、通信平台网络化、信息共享标准化为基础，自动完成信息采集、测量、控制、保护、计量和检查等功能，其特征是一次设备智能化、二次设备网络化、通信平台标准化。
１ 智能变电站结构IEC 61850是电力系统自动化领域全球通用标准，它规定了从产品设计制造、工程集成、项目管理、设备运行维护等项目环节中信息交换的标准化方法。
IEC 61850标准体系通过对变电站自动化系统中的对象统一建模，采用面向对象技术和独立于网络结构的抽象通信服务接口，解决了变电站自动化系统设备的互操作性和协议转换问题，使变电站自动化设备具有自描述、自诊断和即插即用的功能，使不同厂家的设备之间可以无缝连接，方便了系统集成，降低了工程费用[1]。
智能变电站按照IEC 61850标准，采用3层两网结构，3层即站控层、间隔层和过程层，两网即站控层网络和过程层网络，智能变电站层架构如图1所示。
站控层设备主要包括监控主机、操作员站、数据通信网关、数据服务器和综合应用服务器等，间隔层设备包括保护装置、测控装置和故障录波等，过程层设备包括智能终端、合并单元和智能组件等。
过程层设备将交流模拟量、直流模拟量、状态量就地转化为数字信号，通过过程层网络把数字信号传输给上层，并接受和执行上层下发的控制命令。
间隔层设备采集本间隔一次设备的信号、控制操作一次设备，并通过站控层将相关信息上送给站控层设备和接受站控层设备的命令。
站控层可实现对全站一、二次设备进行监视、控制以及与远方控制中心通信。
２ 工程概况广州110 kV 美林站按智能变电站设计，于2021年1月投运，一次建成3台63 MVA 主变，3回110 kV 进线，采用线变组接线，10 kV 出线48回，单母分段接线，电容器6组，站用变2台。
二次设备主要包括微机自动化系统、智能录波系统、交直流电源系统、时间同步系统、电能计量系统、电能质量检测系统以及电压质量检测系统等。
智能变电站110kV变压器保护通用技术规范（范本）本规范对应的专用技术规范目录智能变电站110kV变压器保护技术规范（范本）使用说明1．本技术规范分为通用部分、专用部分。
2．项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3．项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用技术规范“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4．对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6．投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供相应试验报告。
7．一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。
智能变电站110kV变压器保护通用技术规范（范本）目次智能变电站110kV变压器保护技术规范（范本）使用说明 (315)1总则 (317)1.1引言 (317)1.2供方职责 (317)2技术规范要求 (317)2.1使用环境条件 (317)2.2保护装置额定参数 (318)2.3装置功率消耗 (318)2.4110kV主变压器保护总的技术要求 (318)2.5110kV主变压器保护装置具体要求 (322)2.6柜结构的技术要求 (324)2.7智能终端的技术要求说明 (324)3试验 (324)3.1工厂试验 (324)3.2系统联调试验 (324)3.3现场试验 (325)4技术服务、设计联络、工厂检验和监造 (325)4.1技术文件 (325)4.2设计联络会议 (326)4.3工厂验收和现场验收 (326)4.4质量保证 (326)4.5项目管理 (326)4.6现场服务 (327)4.7售后服务 (327)4.8备品备件、专用工具、试验仪器 (327)1总则1.1引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
梨子坪110kV变电站工程一次、二次电气设备调试方案一、工程概况1、梨子坪110KV变电站主变部分最终设计为3×40MVA，本期建设1×40MVA;三相三绕组有载调压变压器。
2、110kV为屋外HGIS配电装置，架空进线，110kV为母线单母线分段接线，本期出线2回，远期出线4回。
3、35kV线路本期2回，远期8回，采用单母线分段接线，本期上一段母线。
4、 10kV采用单母线分段接线，本期上一段母线，本期出线8回，远期出线16回。
5、无功补偿：主变压器10kV侧配置 4组4008kvar的并联电容器补偿装置，本期上2组4008kvar电容器。
二、计划安排（一）、调试计划日期2015年5月19日至2015年6月30日，并根据现场安装工程进度情况特制定下列工作程序及计划。
（二）、调试工作量三、人员组织1、结合本工程进度计划安排，设置调试负责人曾飞、安全负责人杨凤强、高压调试负责人王家纯、二次调试负责人曾飞。
人员安排见附件一：人员组织机构图。
2、人员配置及主要职责2.1 调试负责人：负责协调本工程调试工作中对甲方、监理、设计、厂家及内部的各种关系，统筹和组织调试工作。
2.2 安全负责人：负责各项调试工作中的安全监督。
2.3 高压调试、二次调试负责人：负责具体调试工作，按照作业指导书进行工作，做好试验原始记录，根据相关规程作出试验结论。
四、主要试验设备一览表五、主要试验项目及方法(一)一次设备试验1、主变压器特性试验及绝缘试验1.1、变压器电气试验必须严格按照《电气装置安装工程电气设备交接试验标准》进行。
1.2、用5000V兆欧表测量绕组连同套管的绝缘电阻、吸收比或极化指数，测得值符合规范要求。
1.3、用变压器直流电阻测试仪测量变压器各分接头位置下绕组直流电阻。
1.3.1 所有分接头所在位置都应进行测量。
1.3.2 各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。
110kV变电站新建变电工程直流系统设备（不含蓄电池）专用技术规范工程名称：110kV变电站新建工程建设单位：电业局设计单位：勘察设计咨询有限公司设计联系人：（073 －）1 招标设备需求一览表2 供货范围：充、馈电屏、一套充电装置，设备范围和数量见表2-1。
表2-2 成套屏柜元器件规范和数量注：以上设备的具体技术要求见本规范书第4．5条3其他技术条款4 使用说明本专用技术规范与湖南省电力公司110kV变电所直流系统通用技术规范书（6.1版）构成完整的设备技术规范书。
湖南省电力公司110kV变电所直流系统通用技术规范书（6.1版）目次1. 总则2. 供货范围3. 工程条件4. 技术要求5. 技术服务6. 买方工作7. 质量保证和试验8. 包装、运输和储存1总则1.1 本设备技术协议书适用于110kV变电所直流充电屏、直流配电屏的招标订货，它提出了功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6投标者资格：1.6.1投标者应具有20套以上同类直流系统的设计制造经验，而且有20套以上同等设备已经受110kV及以上系统与本要求同等条件下成功运行2年及以上的考验。
1.6.2投标者必须具有全面承担直流系统的开发、设计、制造、设备调试、现场安装、监督指导、培训服务、维修服务的能力。

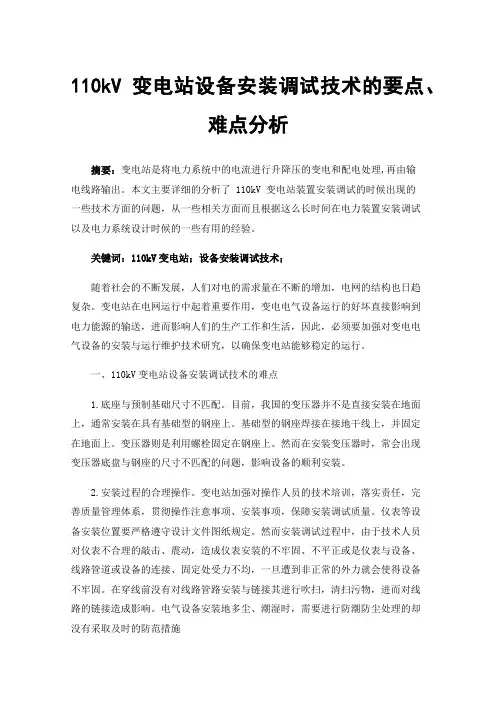

110kV变电站设备安装调试技术的要点、难点分析摘要：变电站是将电力系统中的电流进行升降压的变电和配电处理,再由输电线路输出。
本文主要详细的分析了 110kV 变电站装置安装调试的时候出现的一些技术方面的问题，从一些相关方面而且根据这么长时间在电力装置安装调试以及电力系统设计时候的一些有用的经验。
关键词：110kV变电站；设备安装调试技术；随着社会的不断发展，人们对电的需求量在不断的增加，电网的结构也日趋复杂。
变电站在电网运行中起着重要作用，变电电气设备运行的好坏直接影响到电力能源的输送，进而影响人们的生产工作和生活，因此，必须要加强对变电电气设备的安装与运行维护技术研究，以确保变电站能够稳定的运行。
一、110kV变电站设备安装调试技术的难点1.底座与预制基础尺寸不匹配。
目前，我国的变压器并不是直接安装在地面上，通常安装在具有基础型的钢座上。
基础型的钢座焊接在接地干线上，并固定在地面上。
变压器则是利用螺栓固定在钢座上。
然而在安装变压器时，常会出现变压器底盘与钢座的尺寸不匹配的问题，影响设备的顺利安装。
2.安装过程的合理操作。
变电站加强对操作人员的技术培训，落实责任，完善质量管理体系，贯彻操作注意事项、安装事项，保障安装调试质量。
仪表等设备安装位置要严格遵守设计文件图纸规定。
然而安装调试过程中，由于技术人员对仪表不合理的敲击、震动，造成仪表安装的不牢固、不平正或是仪表与设备、线路管道或设备的连接、固定处受力不均，一旦遭到非正常的外力就会使得设备不牢固。
在穿线前没有对线路管路安装与链接其进行吹扫，清扫污物，进而对线路的链接造成影响。
电气设备安装地多尘、潮湿时，需要进行防潮防尘处理的却没有采取及时的防范措施3.缺少全面的电缆防护措施。
电力电缆通常是铺设在地下，在地下的电缆管孔，通常不被重视。
通常在安装电缆过程中，疏忽了对管孔的管理，而造成漏堵等问题，发生小动物误入和外部水渗入现象。
在铺设电缆时缺少与变电站的其他的工程相互之间的交流和配合，从而导致电缆沟内出现积水等隐患。
文件编号：RHD-QB-K3941 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX110kV常规变电站继电保护设备安装调试技术标准版本110kV常规变电站继电保护设备安装调试技术标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

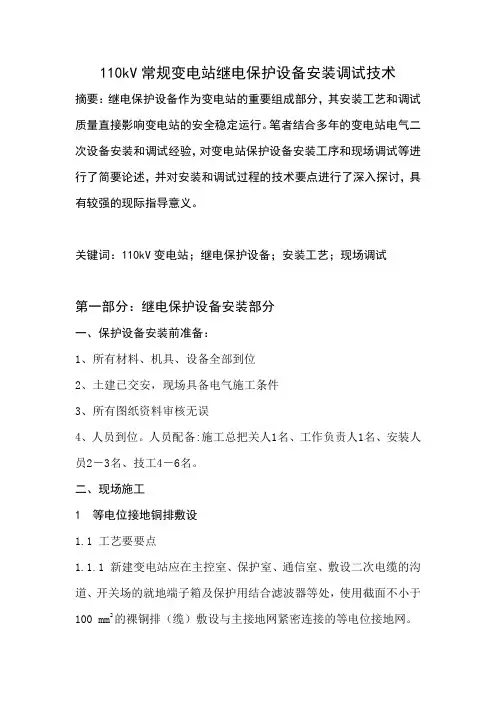

摘要：继电保护设备作为变电站的重要组成部分，其安装工艺和调试质量直接影响变电站的安全稳定运行。
笔者结合多年的变电站电气二次设备安装和调试经验，对变电站保护设备安装工序和现场调试等进行了简要论述，并对安装和调试过程的技术要点进行了深入探讨，具有较强的现际指导意义。
关键词：110kV变电站；继电保护设备；安装工艺；现场调试第一部分：继电保护设备安装部分一、保护设备安装前准备：1、所有材料、机具、设备全部到位2、土建已交安，现场具备电气施工条件3、所有图纸资料审核无误4、人员到位。
人员配备:施工总把关人1名、工作负责人1名、安装人员2－3名、技工4－6名。
二、现场施工1 等电位接地铜排敷设1.1 工艺要要点1.1.1 新建变电站应在主控室、保护室、通信室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100 mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。
1.1.2 在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设100 mm2的专用铜排（缆），将该专用铜排（缆）首末端连接，形成保护室内的等电位接地网。
保护室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排（缆）与厂、站的主接地网在电缆竖井处可靠连接。
1.2 注意事项等电位接地铜排通过螺栓在电缆沟内与电缆支架连接固定；铜牌在搭接时应保证足够的搭接面积。
2 保护屏柜安装2.1 安装流程2.1.1 在靠近安装现场处进行拆箱作业时，已拆包装箱的保护屏应随即运搬到安装地点。
2.1.2 安装组立，检查相邻屏柜的接触情况，应满足技术要求。
2.1.3 屏体的组立应从已测量好尺寸的一侧开始，逐屏进行。
调整方法通过测量保护的垂直、水平度来实施。
2.2 技术要求2.2.1 屏的垂直度允许偏差不大于1.5mm。
2.2.2 屏的水平偏差：相邻两屏顶部偏差不大于2mm,成列盘顶部偏差不大于5mm。
2.2.3 屏面偏差：相邻两屏边偏差不大于1mm,成列屏面偏差不大于5mm。
2.2.4 屏间接缝误差不大于2mm2.3 注意事项2.3.1 进行设备拆箱时，所用工具不得触及屏面漆膜及外露设备；拆除的箱板应及时运出工作场地，以防绊倒作业人员。
2.3.2 搬运时要将打印机及其他附件等取出，防止损坏和掉出砸伤工作人员2.3.3 将前后门拆下搬运，并给柜门上做好相应的标记，以免安装时装错，当必须放倒运搬时，避免损伤漆膜。
2.3.4 保护屏柜开箱时，应有施工监理到场，当发现保护屏柜损坏或是与实际需求不符时，及时向监理汇报，并拍照备查。
3 二次电缆敷设3.1 施工现场准备3.1.1打开室内、外电缆沟的全部盖板，并将沟内杂物清扫干净。
3.1.2 检查沟内电缆支架是否齐全、规格是否正确，同时检查支架及接地的焊接是否牢靠，必要时应及早处理。
3.1.3 所有电缆保护管敷设完毕，并从内穿入牵拉电缆了铁丝。
3.1.4 将所需敷设的电缆分类运至施放地点附近，并完成型号、规格、电压等级、绝缘检查，并二次电缆线径抽样测量。
3.2 施工流程3.2.1 电缆敷设应从第一层支架上开始，排满一层后再排上一层，且敷设工作开始时应先敷设控制电缆，电力电缆应尽量敷设在最上层。
3.2.2 每层支架最里侧应敷设引至最远处配电装置的电缆，由里向外逐渐缩短敷设长度。
避免在同一层支架上出现敷设方向不同的电缆。
3.2.3 由电缆主沟向电缆支沟的电缆，原则上应设在同一层支架上；当受电压等级或电缆数量限制时，则应将需转弯的电缆敷设在支架上靠近朝支沟转向的一侧。
3.2.4 同一条电缆沟内两侧均设有支架时，应敷设完一侧的同类电缆后再敷设另一侧的同类电缆，且每侧电缆应尽量避免向另一侧方向的配电装置引出，减少交叉的可能。
3.2.5 控制室内保护屏间的电缆，考虑到长度有限，一律待主体电缆全部敷设后再进行。
3.3 技术要点3.3.1 室外电缆不外露，电缆护管进行设备箱，如使用蛇形管，蛇形管端部应使用专用接头。
3.3.2 电缆保护管与地面垂直并与构支架平行，多个同一构支架或设备安装安装单根电缆管时，应在同一轴线上，多根电缆管排装时，弯曲半径和高度应一致；管口应光滑无毛刺，保护管应接地；敷设电缆管时，中间应尽量减少弯头，不应超过3个，直角弯不应超过2个。
3.3.3 敷设电缆应平直、顺畅，不允许直线沟内支架上电缆有弯曲或下垂现象；电缆沟转弯、电缆层井口处的电缆弯曲弧度一致、绑扎牢固，避免交叉；电缆在终端、建筑物进出口、排管进出口、电缆沟转弯等处应装设标识牌，标识清晰。
3.3.4 敷设时，电缆在支架上应排列整齐，不得交叉；敷设后，应及时在电缆两头以及电缆竖井处装设标志牌，并将电缆在支架上加以固定。
3.3.5 在每层支架上并排敷设的电缆，其走向应一致；在电缆沟分支处，每层并排的电缆之间不得交叉；电力电缆与控制电缆原则上应分层布置，且应按电压等级分层排列，一般控制电缆放于电力电缆下面，1KV及以下电力电缆放于1KV以上电力电缆下面。
3.3.6 电缆的固定应符合下列要求：水平敷设的电缆，在电缆首位两端、转弯和中间接头处两端的支架上固定；垂直敷设的电缆，在每一个支架上固定；3.3.7 电缆敷设完毕后，预留的备用长度应设置在终端头附近，并采取保护措施，防止损伤3.4 注意事项3.4.1 安放电缆盘处地面应平坦坚实，施放的路经上不得有障碍物，且便于行走。
3.4.2、电缆敷设时，电缆应从盘的上方引出，应避免在支架或地面上摩擦、拖拉。
3.4.3 实施敷设电缆作业的人员应戴手套，进入封闭式电缆沟或电缆竖井作业时，以做好防止碰伤的安全措施。
3.4.4 电缆敷设工作完成后，应及时盖好电缆沟盖板，避免发生作业人员踏空摔伤现象。
4 电缆头制作及电缆绑扎4.1 施工流程所有电缆在保护屏或端子箱内绑扎牢固后，进行电缆剥切、和电缆头制作工作，再根据端子排接线图把电缆头按配线顺序排列整齐，然后在距电缆头下沿100mm处，用扎带把所有电缆固定绑扎。
4.2 工艺要点4.2.1 控制电缆终端头可采用塑料终端头套封或一般的包缠密封，但应有防潮措施4.2.2 同一根控制电缆应对电缆铠甲进行一点接地，以防止在出现接地故障时因两点接地而造成铠装分流的可能4.2.3 进入保护屏或其他设备的电缆应排列整齐、固定牢靠、接地良好；铠装电缆的钢带不应进入盘、柜内，钢带的断口处必须扎紧；屏蔽电缆的屏蔽层应接地。
4.2.4 将所有电缆的标志牌更换绑线后绑扎在相应的电缆上，以便于检查核对4.3 注意事项剥切电缆铠装或内护层时，不得伤及内护层或芯线绝缘层。
使用电工刀剖切护层时用力要平稳，防止割伤手指。
5 二次接线5.1 二次回路接线的工艺要求1)按图施工，接线美观、正确2)导线与电气元件间采用螺栓连接、杆接、焊接或压接均应采用牢固可靠3)盘柜内导线不应有接头，导线，电缆无损伤4)电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色5)配线应整齐，清晰美观，导线绝缘应良好，无损坏6)每个接线端子的每侧接线应为一根，不超过两根，插接线不同截面的导线不得接在同一个端子中，螺栓连接端子，接两根线时，中间应加平垫7)二次回路接地应设专用螺栓8）备用芯应留有适当的余量，应有号码标识，金属芯线不外露，尾端应有防尘帽。
5.2 注意事项进行二次电缆头制作和二次接线工作前，要将电缆沟盖板全部盖严，避免踏空摔伤；二次接线工作前，所有二次线应进行芯线核对，并套对应的号码筒；采用线环方式连接，线环应按螺钉旋紧的方向弯；接线工作完成后，应由另一个有工作经验的人进行图实相符核对工作，防止误接线。
6 防火封堵、设备接地及其他6.1 防火封堵在户外电缆沟内、至控制室或配电装置的沟道入口处、电缆竖井内、电缆至屏（柜、箱、台）开孔部位、电缆穿管等处均应实施防火封堵；户外电缆沟的隔断采用防火墙，防火墙两侧采用10毫米以上厚度防火隔板封隔、中间采用无机堵料、防火包或耐火砖堆砌，防火墙内的电缆周围必须采用不得小于20毫米的有机堵料进行包裹，防火墙紧靠两侧不小于1米区段内所有电缆应加涂防火涂料；防火封堵应严密、平整（电缆管口的堵料要成圆弧形），有机堵料不能与电缆芯线及网络电缆直接接触。
6.2 屏蔽接地电缆的屏蔽线宜在电缆背面成束引出，编织在一起引至接地排，单束的电缆屏蔽线根数不超过3～5根，引至接地排时应排列自然美观；屏蔽线接至接地排时，可以采用单根压接或多根压接的方式，多根压接时数量控制在3～5根，并对线鼻子的根部进行热缩处理，压接应牢固、可靠；屏蔽线接至接地排的接线方式一致，弧度一致。
6.3 设备标识将变电站内所有二次设备以及相关的快分开关、保护压板、转换开关、继电器等设备按变电站实际名称和编号进行标识，要求字迹清晰且不易脱色。
7 结束语以上第4、5、6 项施工工序，可视施工进展以及人员安排情况，交叉进行，变电站二次设备安装工作考虑天气原因宜先室外，后室内的方式进行，或根据实际情况作相应更改。
第二部分：继电保护设备变电站现场调试一、现场设备调试前准备1、所有二次接线工作完成，且安装工艺到位2、其他公用设备具备调试条件，如GPS对时系统、直流系统已正常运行。
3、继电保护设备具备受电条件，绝缘检查合格。
在二次回路调试前应检查整个二次系统的对地绝缘，带回路对地绝缘不少于2MΩ，还应该检查各个直流分支之间的绝缘，确保直流回路不串接。
4、人员、调试设备到位。
人员配备现场调试总协调人1名、技术负责人2名、调试人员3－4名。
二、现场调试1、二次回路调试回路调试即结合设计要求和系统功能进行全面细致的试验，以满足变电站的试运行条件。
现场调试包括二次系统的接线检查、保护功能、“四遥”（遥信、遥控、遥测、遥调）等功能的全面校验和调试。
1.1 二次系统的接线检查1.1.1 控制回路的调试1）断路器控制回路检查：送出直流屏断路器控制电源、电机储能电源，检查断路器储能电源或合闸电源保险是否合上，手动逐一合上装置电源开关和控制回路开关，检查控制回路、断路器位置指示灯是否对应，分合闸是否正常，同时断路器储能回路是否正常，检查断路器的远方/就地切换功能是否正常，异常状况下（如弹簧未储能、SF6压力低等信号）断路器的闭锁是否正常；如不正常要立即关闭控制电源，查找原因。
