2013年高考物理模拟新题精选分类解析(第10期)专题09 磁场

1．(2013北京市海淀区质检）图3是“探究影响通电导体在磁场中受力因素"的实验示意图。

三块相同马蹄形磁铁并列放置在水平桌面上，导体棒用图中1、2、3、4轻而柔软的细导线悬挂起来,它们之中的任意两根与导体棒和电源构成回路.认为导体棒所在位置附近为匀强磁场，最初导线1、4接在直流电源上，电源没有在图中画出。

关于接通电源时可能出现的实验现象,下列叙述正确的是A．改变电流方向同时改变磁场方向，导体棒摆动方向将会改变B．仅改变电流方向或者仅改变磁场方向，导体棒摆动方向一定改变C．增大电流同时并改变接入导体棒上的细导线，接通电源时，导体棒摆动幅度一定增大D．仅拿掉中间的磁铁，导体棒摆动幅度不变2．（2013天津市和平区质检）如图所示，一个边长L、三边电阻相同的正三角形金属框放置在磁感应强度为B的匀强磁场中。

若通以图示方向的电流(从A点流入,从C点流出)，电流强度I,则金属框受到的磁场力为A．0B．ILBC．4ILB3D．2ILB答案：B解析：可以把正三角形金属框看作两根导线并联，且两根导线中的总电流等于I，由安培力公式可知,金属框受到的磁场力为ILB，选项B正确。

3．（2013甘肃省一诊)如图所示，两根光滑金属导轨平行放置,导轨所在平面与水平面间的夹角为θ。

质量为m、长为L 的金属杆ab垂直导轨放置，整个装置处于垂直a 方向的匀强磁场中.当金属杆ab中通有从a到b的恒定电流I时，金属杆ab保持静止。

则磁感应强度的方向和大小可能为( ）A．竖直向上，mgtanθ/ILB．平行导轨向上,mgcosθ/ILC．水平向右，mg/ILD．水平向左，mg/IL4．（2013云南省昆明市质检）已知长直通电导线在其周围某点产生磁场的磁感应强度与该导线中的电流成正比，与该点到导线的距离成反比。

如图所示，a、b、c、d四根长直通电导体棒平行放置，它们的横截面构成一个正方形,O为正方形中心，a、b、d中电流方向垂直纸面向里，c中电流方向垂直纸面向外,电流大小满足：I a=I c=I d<I b，则关于a、b、c、d长直通电导线在O点产生合磁场的方向可能是A．由0点指向aob区域B．由0点指向boc区域C．由O点指向cod区域D．由O点指向aod区域5．（2013年3月江西省九校联考）如图所示,光滑的水平桌面处在方向竖直向下的匀强磁场中，桌面上平放着一根一端开口、内壁光滑的绝缘细管,细管封闭端有一带电小球，小球直径略小于管的直径,细管的中心轴线沿y轴方向.在水平拉力F作用下，细管沿x轴方向匀速运动，带电小球能从管口处飞出,带电小球在离开细管前的运动过程中，关于小球运动的加速度a、沿y轴方向的速度v、拉力F以y及管壁对小球的弹力做功的功率P随时间t变化的图像分别如下图所示，其中正确的是6。

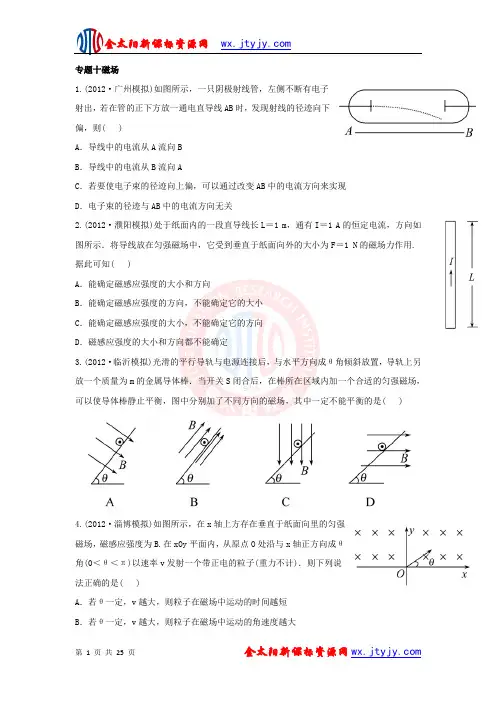

专题十磁场1.(2012·广州模拟)如图所示，一只阴极射线管，左侧不断有电子射出，若在管的正下方放一通电直导线AB时，发现射线的径迹向下偏，则( )A．导线中的电流从A流向BB．导线中的电流从B流向AC．若要使电子束的径迹向上偏，可以通过改变AB中的电流方向来实现D．电子束的径迹与AB中的电流方向无关2.(2012·濮阳模拟)处于纸面内的一段直导线长L＝1 m，通有I＝1 A的恒定电流，方向如图所示．将导线放在匀强磁场中，它受到垂直于纸面向外的大小为F＝1 N的磁场力作用.据此可知( )A．能确定磁感应强度的大小和方向B．能确定磁感应强度的方向，不能确定它的大小C．能确定磁感应强度的大小，不能确定它的方向D．磁感应强度的大小和方向都不能确定3.(2012·临沂模拟)光滑的平行导轨与电源连接后，与水平方向成θ角倾斜放置，导轨上另放一个质量为m的金属导体棒．当开关S闭合后，在棒所在区域内加一个合适的匀强磁场，可以使导体棒静止平衡，图中分别加了不同方向的磁场，其中一定不能平衡的是( )4.(2012·淄博模拟)如图所示，在x轴上方存在垂直于纸面向里的匀强磁场，磁感应强度为B.在xOy平面内，从原点O处沿与x轴正方向成θ角(0＜θ＜π)以速率v发射一个带正电的粒子(重力不计)．则下列说法正确的是( )A．若θ一定，v越大，则粒子在磁场中运动的时间越短B．若θ一定，v越大，则粒子在磁场中运动的角速度越大C ．若v 一定，θ越大，则粒子在磁场中运动的时间越短D ．若v 一定，θ越大，则粒子在离开磁场的位置距O 点越远5.(2012·崇文模拟)如图所示，在y ＞0的区域内存在匀强磁场，磁场垂直于图中的xOy 平面向外，原点O 处有一离子源，沿各个方向射出速率相等的同价负离子，对于进入磁场区域的离子，它们在磁场中做圆周运动的圆心所在的轨迹，可用下面给出的四个半圆中的一个来表示，其中正确的是( )6.(2012·滨州模拟)如图所示，垂直于纸面向里的匀强磁场分布在正方形abcd区域内，O 点是cd 边的中点．一个带正电的粒子仅在磁场力的作用下，从O点沿纸面以垂直于cd 边的速度射入正方形内，经过时间t 0刚好从c 点射出磁场．现设法使该带电粒子从O 点沿纸面以与Od 成30°角的方向，以大小不同的速率射入正方形内，那么下列说法中正确的是( )A ．若该带电粒子在磁场中经历的时间是53t 0，则它一定从cd 边射出磁场 B ．若该带电粒子在磁场中经历的时间是23t 0，则它一定从ad 边射出磁场 C ．若该带电粒子在磁场中经历的时间是54t 0，则它一定从bc 边射出磁场 D ．若该带电粒子在磁场中经历的时间是t 0，则它一定从ab 边射出磁场7.(2012·杭州模拟)有一个带电荷量为＋q 、重为G 的小球，从两竖直的带电平行板上方h 处自由落下，两极板间另有匀强磁场，磁感应强度为B ，方向如图所示，则带电小球通过有电场和磁场的空间时，下列说法错误的是( )A ．一定做曲线运动B ．不可能做曲线运动C ．有可能做匀加速运动D ．有可能做匀速运动8.(2012·合肥模拟)如图所示，竖直放置的平行板电容器，A 板接电源正极，B 板接电源负极，在电容器中加一与电场方向垂直的、水平向里的匀强磁场．一批带正电的微粒从A 板中点小孔C 射入，射入的速度大小方向各不相同，考虑微粒所受重力，微粒在平行板A 、B 间运动过程中( )A ．所有微粒的动能都将增加B ．所有微粒的机械能都将不变C ．有的微粒可以做匀速圆周运动D ．有的微粒可能做匀速直线运动9.(2012·徐州模拟)如图所示，在一绝缘、粗糙且足够长的水平管道中有一带电量为q 、质量为m 的带电球体，管道半径略大于球体半径.整个管道处于磁感应强度为B 的水平匀强磁场中，磁感应强度方向与管道垂直.现给带电球体一个水平速度v 0，则在整个运动过程中，带电球体克服摩擦力所做的功不可能为( )A.0B.21mg m()2qBC.201mv 2D.2201mg m v ()2qB ⎡⎤-⎢⎥⎣⎦10.(2011·庆阳模拟)如图所示，相距为d 的水平金属板M 、N 的左侧有一对竖直金属板P 、Q ，板P 上的小孔S 正对板Q 上的小孔O ，M 、N 间有垂直于纸面向里的匀强磁场，在小孔S 处有一带负电粒子，其重力和初速度均不计，当滑动变阻器的滑片在AB 的中点时，带负电粒子恰能在M 、N 间做直线运动，当滑动变阻器的滑片滑到A 点后( )A.粒子在M 、N 间运动过程中，动能一定不变B.粒子在M 、N 间运动过程中，动能一定增大C.粒子在M 、N 间运动过程中，动能一定减小D.以上说法都不对11.(2011·平川模拟)如图所示，粗糙的足够长的竖直木杆上套有一个带电的小球，整个装置处在由水平匀强电场和垂直于纸面向外的匀强磁场组成的足够大的复合场中，小球由静止开始下滑，在整个运动过程中小球的v -t图象如图所示，其中正确的是( )12.(2012·攀枝花模拟) 如图所示，一带正电的质子从O点以速度v0垂直极板射入，两个板间存在垂直纸面向里的匀强磁场，已知两板之间距离为d，板长为d，O点是板的正中间，为使质子能从两板间射出，试求磁感应强度B应满足的条件(已知质子的带电量为e，质量为m)．13.(2012·天水模拟)如图所示，在xOy平面上，a点坐标为(0，l)，平面内有一边界通过a点和坐标原点O的圆形匀强磁场区域，磁场方向垂直纸面向里，有一电子(质量为m，电量为e)从a点以初速度v0平行于x轴正方向射入磁场区域，在磁场中运动，恰好在x轴上的b点(未标出)射出磁场区域，此时速度方向与x轴正方向夹角为60°，求：(1)磁场的磁感应强度；(2)磁场区域圆心O1的坐标；(3)电子在磁场中的飞行时间.14.(2012·广州模拟)如图所示，竖直平面内有相互垂直的匀强电场和匀强磁场，电场强度E1＝2 500 N/C，方向竖直向上；磁感应强度B＝103 T.方向垂直纸面向外；有一质量m＝1×10-2 kg、电荷量q＝4×10-5 C的带正电小球自O点沿与水平线成45°角以v0＝4 m/s的速度射入复合场中，之后小球恰好从P点进入电场强度E2＝2 500 N/C，方向水平向左的第二个匀强电场中．不计空气阻力，g取10 m/s2.求：(1)O点到P点的距离s1；(2)带电小球经过P点的正下方Q点时与P点的距离s2.15.(2012·衡水模拟)如图甲所示，在光滑绝缘的水平桌面上建立一xOy坐标系，平面处在周期性变化的电场和磁场中，电场和磁场的变化规律如图乙所示(规定沿+y方向为电场强度的正方向，竖直向下为磁感应强度的正方向).在t=0时刻，一质量为10 g、电荷量为0.1 C 的带电金属小球自坐标原点O处，以v0=2 m/s的速度沿x轴正方向射出.已知E0=0.2 N/C、B0=0.2 πT.求：(1)t=1 s末金属小球速度的大小和方向；(2)1～2 s内，金属小球在磁场中做圆周运动的半径和周期；(3)在给定的坐标系中，大体画出小球在0到6 s内运动的轨迹示意图；(4)6 s内金属小球运动至离x轴最远点的位置坐标.【高考预测】磁场部分是高考的重点内容，主要呈现以下三点命题趋势：(1)带电粒子在磁场中运动以及在复合场中运动的综合问题.(2)与洛伦兹力、电场力、重力有关的力电大型综合题.(3)采用本章的基础知识与科学技术成果相结合，物理模型与生产生活实际相结合的题目．对该部分内容的命题预测点如下：1.环形对撞机是研究高能离子的重要装置，如图所示，正、负离子由静止经过电压为U的直线加速器加速后，沿圆环切线方向注入对撞机的真空环状空腔内，空腔内存在着与圆环平面垂直的匀强磁场，磁感应强度大小为B.两种带电粒子将被局限在环状空腔内，沿相反方向做半径相等的匀速圆周运动，从而在碰撞区迎面相撞.为维持带电粒子在环状空腔中的匀速圆周运动，下列说法正确的是( )A.对于给定的加速电压，带电粒子的比荷qm越大，磁感应强度B越大B.对于给定的加速电压，带电粒子的比荷qm越大，磁感应强度B越小C.对于给定的带电粒子，加速电压U越大，粒子运动的周期越小D.对于给定的带电粒子，不管加速电压U多大，粒子运动的周期都不变2.两导线内电流方向如图所示，导线ab固定，导线cd与ab垂直且与ab相隔一段距离，cd可以自由移动，试分析cd的运动情况．3.如图所示，在磁感应强度B＝1.0 T，方向竖直向下的匀强磁场中，有一个与水平面成θ＝37°的导电滑轨，滑轨上放置一个可自由移动的金属杆ab,ab杆水平放置.已知接在滑轨中的电源电动势E＝12 V，内阻不计．导轨间距L＝0.5 m，质量m＝0.2 kg，杆与滑轨间的动摩擦因数μ＝0.1，滑轨与ab杆的电阻忽略不计．求：要使ab杆在滑轨上保持静止，滑动变阻器R的阻值在什么范围内变化？(g取10 m/s2，sin37°＝0.6)4.回旋加速器是用来加速一群带电粒子使它们获得很大动能的仪器，其核心部分是两个D形金属盒，两盒分别和一高频交流电源两极相接，以便在盒间的窄缝中形成匀强电场，使粒子每次穿过狭缝都得到加速，两盒放在匀强磁场中，磁场方向垂直于盒底面，粒子源置于盒的圆心附近．若粒子源射出的粒子电荷量为q，质量为m，粒子最大回转半径为R m，其运动轨迹如图所示．求：(1)两个D形盒内有无电场？(2)粒子在D形盒内做何种运动？(3)所加交流电频率是多大？(4)粒子离开加速器的速度为多大？最大动能为多少？5.如图所示装置由加速电场、偏转电场和偏转磁场组成.偏转电场处在加有电压的相距为d的两块水平平行放置的导体板之间，匀强磁场水平宽度为l，竖直宽度足够大，处在偏转电场的右边，如图甲所示.大量电子(其重力不计)由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场.当偏转电场两板没有加电压时，这些电子通过两板之间的时间为2t0，当在两板间加上如图乙所示的周期为2t0、幅值恒为U0的电压时，所有电子均能通过电场，穿过磁场，最后打在竖直放置的荧光屏上(已知电子的质量为m、电荷量为e).求：(1)如果电子在t=0时刻进入偏转电场，求它离开偏转电场时的侧向位移大小；(2)通过计算说明，所有通过偏转电场的电子的偏向角(电子离开偏转电场的速度方向与进入电场速度方向的夹角)都相同.(3)要使电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？6.如图所示，在一底边长为2L,θ=45°的等腰三角形区域内(O为底边中点)有垂直纸面向外的匀强磁场，现在一质量为m，电量为q的带正电粒子从静止开始经过电势差为U的电场加速后，从O点垂直于AB进入磁场，不计重力与空气阻力的影响.(1)求粒子经电场加速射入磁场时的速度.(2)磁感应强度B为多少时，粒子能以最大的圆周半径偏转后打到OA板？(3)增加磁感应强度的大小，可以再延长粒子在磁场中的运动时间，求粒子在磁场中运动的极限时间.(不计粒子与AB板碰撞的作用时间，设粒子与AB板碰撞前后，电量保持不变并以相同的速率反弹)7.如图甲所示，竖直挡板MN左侧空间有方向竖直向上的匀强电场和垂直纸面向里的水平匀强磁场，电场和磁场的范围足够大，电场强度E=40 N/C，磁感应强度B随时间t变化的关系图象如图乙所示，选定磁场垂直纸面向里为正方向.t=0时刻，一质量m=8×10-4kg、电荷量q=+2×10-4C的微粒在O点具有竖直向下的速度v=0.12 m/s,O′是挡板MN上一点，直线OO′与挡板MN垂直，取g=10 m/s2.求：(1)微粒再次经过直线OO′时与O点的距离；(2)微粒在运动过程中离开直线OO′的最大高度；(3)水平移动挡板，使微粒能垂直射到挡板上，挡板与O点间的距离应满足的条件.8.如图所示，在坐标系xOy内有一半径为a的圆形区域，圆心坐标为O1(a，0)，圆内分布有垂直于纸面向里的匀强磁场.在直线y＝a的上方和直线x＝2a的左侧区域内，有一沿y轴负方向的匀强电场，场强大小为E．一质量为m、电荷量为+q(q>0)的粒子以速度v从O点垂直于磁场方向射入，当速度方向沿x轴正方向时，粒子恰好从O1点正上方的A点射出磁场，不计粒子重力.(1)求磁感应强度B的大小；(2)粒子在第一象限内运动到最高点时的位置坐标；(3)若粒子以速度v从O点垂直于磁场方向射入第一象限，当速度方向与x轴正方向的夹角θ=30°时，求粒子从射入磁场到最终离开磁场的时间t．答案解析【模拟演练】1.【解题指南】解答本题注意以下两点：(1)明确电子的运动方向，从而确定正电荷的运动方向.(2)利用左手定则判断电子的受力方向.【解析】选B 、C.由于AB 中通有电流，在阴极射线管中产生磁场，电子受到洛伦兹力的作用而发生偏转，由左手定则可知，阴极射线管中的磁场方向垂直纸面向内，所以根据安培定则，AB 中的电流方向应为从B 流向A.当AB 中的电流方向变为从A 流向B 时，则AB 上方的磁场方向变为垂直纸面向外，电子所受的洛伦兹力变为向上，电子束的径迹变为向上偏转.所以本题的正确选项应为B 、C.2.【解析】选D.由B ＝F IL可知水平向左的磁感应强度的分量为1 T ，无法确定沿电流方向的磁感应强度的分量，由矢量合成可知无法确定磁感应强度的方向；仅知道F 的方向，无法用左手定则判断磁感应强度的方向．故选D.3.【解题指南】解答本题注意以下两点：(1)根据左手定则判断出导体棒所受安培力的方向并画出受力图.(2)根据平衡条件判断是否平衡.【解析】选B. 四种情况的受力分别如图所示：A 、C 都有可能平衡，D 中如果重力与安培力刚好大小相等，则导体棒与导轨间没有压力，可以平衡，B 合外力不可能为零．4.【解析】选C. 粒子运动周期T ＝2m Bqπ，当θ一定时，粒子在磁场中运动时间t ＝22T T 2πθπθππ－－＝，ω＝2.Tπ由于t 、ω均与v 无关，故A 、B 项错误，C 项正确．当v 一定时，由r ＝mv Bq知，r 一定；当θ从0变至2π的过程中，θ越大，粒子离开磁场的位置距O 点越远；当θ大于2π时，θ越大，粒子离开磁场的位置距O 点越近，故D 项错误. 5.【解析】选C. 磁场垂直xOy 平面向外并位于y 轴上方，离子带负电，利用左手定则判断出离子运动方向，并画出草图找出圆心，可判断出C 图是正确的．第 10 页 共 24 页 金太阳新课标资源网6.【解题指南】解答本题注意以下两点：(1)画出粒子运动的轨迹.(2)根据轨迹所对应的圆心角判断运动时间的大小.【解析】选A 、C.作出粒子刚好从ab 边射出的轨迹①、刚好从bc 边射出的轨迹②、从cd 边射出的轨迹③和从ad 边射出的轨迹④.由题意可推知，该带电粒子在磁场中做圆周运动的周期是2t 0.结合图可知，从ab 边射出经历的时间一定不大于05t 6；从bc 边射出经历的时间一定不大于04t 3；从cd 边射出经历的时间一定是05t 3；从ad 边射出经历的时间一定不大于0t .3则A 、C 正确，B 、D 错误.【误区警示】处理带电粒子在磁场中运动问题的五个误区处理带电粒子在匀强磁场中的匀速圆周运动问题的关键是画出符合题意的运动轨迹图.先确定圆心，然后根据几何关系确定半径、圆心角.其中半径和带电粒子的速率密切相关；圆心角和粒子在磁场中运动的时间相联系.同时还应避免出现以下五个误区:(1)不明确粒子的电性及运动方向.(2)没注意磁场的方向和边界.(3)忽视了圆周运动的多解性、对称性和周期性.(4)不会分析粒子运动的临界值.(5)几何知识的应用出现错误.7.【解析】选B 、C 、D. 由于小球的速度变化时，洛伦兹力会变化，小球所受合力变化，小球不可能做匀速或匀加速运动，B 、C 、D 错．8.【解析】选D.若微粒按如图方向运动，金太阳新课标资源网当洛伦兹力水平方向分量与电场力抵消,洛伦兹力竖直方向分量与重力抵消时，微粒可做匀速直线运动，D 正确;但微粒不可能做匀速圆周运动,因为运动方向改变，洛伦兹力大小、方向必然改变,微粒所受合力大小也改变,C 错误;除重力外，粒子还受洛伦兹力和电场力作用，洛伦兹力不做功,电场力做功，粒子机械能改变，B 错误;当粒子做匀速直线运动时，动能不变，A 错误.【误区警示】解答本题易产生的两个误区(1)电场力对粒子做正功，则所有微粒的动能都将增加，没有搞清楚动能变化的原因是合外力做功引起.(2)洛伦兹力的方向与运动方向垂直，则所有的微粒可以做匀速圆周运动，不清楚做匀速圆周运动的条件是合外力的大小不变，方向与速度方向垂直.9.【解析】选B.若带电球体所受的洛伦兹力qv 0B=mg,带电球体与管道间没有弹力，也不存在摩擦力,故带电球体克服摩擦力做的功为0，A 可能;若qv 0B ＜mg ，则带电球体在摩擦力的作用下最终停止，故克服摩擦力做的功为201mv ,2C 可能;若qv 0B ＞mg ，则带电球体开始时受摩擦力的作用而减速，当速度达到v=mg qB时，带电球体不再受摩擦力的作用，所以克服摩擦力做的功为2201mg m v ()2qB ⎡⎤-⎢⎥⎣⎦，D 可能，B 不可能.综上所述选B. 10.【解析】选A.当滑片向上滑动时，两个极板间的电压减小，粒子所受电场力减小，当滑到A 处时，偏转电场的电压为零，粒子进入此区域后做圆周运动．而加在PQ 间的电压始终没有变化，所以进入偏转磁场后动能也就不发生变化了．综上所述，A 项正确．11.【解析】选C.小球下滑过程中，qE 与qvB 反向，开始下落时qE>qvB ，所以a ＝mg (qE qvB)mμ－－，随下落速度v 的增大a 逐渐增大；当qE<qvB 之后，其a ＝金太阳新课标资源网mg (qvB qE)mμ－－，随下落速度v 的增大a 逐渐减小；最后a ＝0小球匀速下落，故选项C 正确， A 、B 、D 错误.12.【解题指南】解答本题注意以下两点：(1)确定带电质子在磁场中做圆周运动的圆心并进一步利用几何关系求半径．(2)明确临界条件．【解析】由于质子在O 点的速度垂直于板NP ，所以质子在磁场中做圆周运动的圆心O ′一定位于NP 所在的直线上，如果直径小于ON ，则轨迹将是圆心位于ON 之间的一个半圆弧．随着磁场B 的减弱，其半径r ＝mv qB逐渐增大，当半径r ＝ON 2时，质子恰能从N 点射出．如果B 继续减小，质子将从NM 之间的某点射出．当B 减小到某一值时，质子恰从M 点射出．如果B 再减小，质子将打在MQ 板上而不能飞出．因此质子分别从N 点和M 点射出是B 所对应的两个临界值．第一种情况是质子从N 点射出，此时质子轨迹为半个圆， 半径为ON d 24＝． 所以R 1＝01mv d qB 4= B 1＝04mv de第二种情况是质子恰好从M 点射出，轨迹如题图中所示．由平面几何知识可得：222221R d (R d)2-＝＋ ① 又R 2＝02mv qB ② 由①②得：B 2＝04mv 5de 磁感应强度B 应满足的条件：04mv 5de ≤B ≤04mv de． 答案:见解析13.【解析】(1)电子在磁场中做匀速圆周运动，从a 点射入从b 点射出，O、金太阳新课标资源网a 、b 均在圆形磁场区域的边界，电子运动轨道圆心为O 2，令22O a O b ==R由题意可知，∠aO 2b ＝60°，且△aO 2b 为正三角形在△OO 2b 中，R 2＝(R －l )2＋(Rsin60°)2 ① 而R ＝0mv Be② 由①②得R ＝2l所以B ＝0mv 2e l(2)由于∠aOb ＝90°，又∠aOb 为磁场圆形区域的圆周角，所以ab 即为磁场区域直径 11aO R 2==l O 1的x 坐标：x ＝1aO sin60y ＝l -1aO cos60°＝2l 所以O 1坐标为，2l ) (3)电子在磁场中的飞行时间t ＝006012m 22T 3606Be 3v 3v πππ==⨯= l l 答案:(1)0mv 2e l(2)(2，2l ) (3) 023v πl 【方法技巧】带电粒子在有边界磁场区域中做圆周运动的处理方法(1)根据运动电荷在有界磁场的出入点速度方向垂线的交点，确定圆心的位置.(2)然后作出轨迹和半径，根据几何关系找出等量关系．(3)求解飞行时间要从找轨迹所对应的圆心角入手．14.【解析】(1)带电小球在正交的匀强电场和匀强磁场中受到的重力G ＝mg ＝0.1 N电场力F 1＝qE 1＝0.1 N金太阳新课标资源网即G ＝F 1，故带电小球在正交的电磁场中由O 到P 做匀速圆周运动，根据牛顿第二定律得：qv 0B ＝20v m R解得：R ＝2053mv 1104 m qB 41010--⨯⨯⨯⨯＝＝1 m 由几何关系得：s 1(2)带电小球在P 点的速度大小仍为v 0＝4 m/s,方向与水平方向成45°.由于电场力F 2＝qE 2＝0.1 N,与重力大小相等，方向相互垂直，则合力的大小为F＝10N ，方向与初速度方向垂直，故带电小球在第二个电场中做类平抛运动，建立如图所示的x 、y 坐标系，沿y 轴方向上，带电小球的加速度a＝2F /s m ＝，位移y ＝21at 2沿x 轴方向上，带电小球的位移x ＝v 0t由几何关系有：y ＝x 即：21at 2＝v 0t ， 解得：tm Q 点到P 点的距离s 2＝3.2 m 答案【方法技巧】带电粒子在复合场中运动问题的解题技巧带电粒子在复合场中的运动，实际上仍是一个力学问题，分析的基本思路是：(1)弄清复合场的组成.(2)正确分析带电粒子的受力情况及运动特征.(3)画出粒子运动轨迹,灵活选择对应的运动规律列式求解.例如带电粒子在电场中加速，一般选择动能定理，类平抛运动一般要进行运动的分解,圆周运动中要分析向心力等.(4)对于临界问题,注意挖掘隐含条件,关注特殊词语如“恰好”、“刚好”、“至少”,寻找解题的突破口.金太阳新课标资源网15.【解析】(1)在0～1 s 内，金属小球在电场力作用下，在x 轴方向上做匀速运动v x =v 0 y 方向做匀加速运动v y =01qE t m 1 s 末金属小球的速度v 1/s =设v 1与x 轴正方向的夹角为α，则tan α=yx v v α=45°(2)在1～2 s 内，金属小球在磁场中做圆周运动，由牛顿第二定律qv 1B 0=211mv R 得R 1=10mv qB = 金属小球做圆周运动的周期 T=02m qB π=1 s(3)金属小球运动轨迹如图所示(4)5 s 末金属小球的坐标为x=v 0t=6 m(t=3 s) y=2at 2=9 m 此时金属小球y 轴方向的速度：金太阳新课标资源网v y =qE 0t/m=6 m/s合速度大小为/s =第6 s 内金属小球做圆周运动的半径R n=0mv m qB =π金属小球在第6 s 内做圆周运动的轨迹如图所示第6 s 内金属小球运动至离x 轴最远点坐标为X=x-R n sin θ=6-3π(m) 其中sin θ=yv v = Y=y+R n (1+cos θ(m) 其中cos θ=0v v = 答案:(1)/s 方向与x 轴正方向的夹角为45°1 s (3)见解析(4)3(6,9-π 【高考预测】金太阳新课标资源网1.【解析】选B 、C.在加速器中qU ＝12mv 2，在环状空腔内做匀速圆周运动的半径r ＝mv qB ，即r所以对于给定的加速电压，在半径不变的条件下q m 越大，B 越小，选项A 错误，B 正确；粒子在空腔内的周期T ＝2r v，故加速电压越大，粒子的速率v 越大，而半径不变，其周期越小，选项D 错误，C 正确.2.【解题指南】解答本题注意以下两点：(1)cd 如何运动取决于ab 导体产生的磁场对cd 的安培力方向.(2)弄清ab 形成的磁场的分布情况．【解析】首先分析固定导线ab 的磁感线的分布情况，如图所示(用安培定则)，然后再用左手定则分析cd 导线在磁场中的受力方向，可以发现cd 导线将顺时针方向转动．仔细留意一下就会发现，当cd 一转动，两者的电流就有同向的成分，而同向电流相互吸引，可见cd 导线在转动的同时还要向ab 导线平移． 答案:cd 导线顺时针转动的同时向ab 导线平移3.【解析】分析画出ab 杆在恰好不下滑和恰好不上滑这两种情况下的受力分析，如图所示．当ab 杆恰好不下滑时，如图甲所示．由平衡条件得沿斜面方向：mgsin θ＝μF N1＋F 安1cos θ， ①金太阳新课标资源网垂直斜面方向：F N1＝mgcos θ＋F 安1sin θ， ②而F 安1＝1E B L R ， ③ 由①②③式，得R 1＝5 Ω当ab 杆恰好不上滑时，如图乙所示．由平衡条件得沿斜面方向：mgsin θ＋μF N2＝F 安2cos θ， ④垂直斜面方向：F N2＝mgcos θ＋F 安2sin θ， ⑤而F 安2＝2E B L R ， ⑥ 由④⑤⑥式，得R 2＝3 Ω所以，要使ab 杆保持静止，R 的取值范围是3 Ω≤R ≤5 Ω.答案:3 Ω≤R ≤5 Ω【方法技巧】通电导体在磁场中的平衡问题的处理方法(1)解决有关通电导体在磁场中的平衡问题，关键是受力分析，只不过比纯力学中的平衡问题要多考虑一个安培力．(2)根据共点力的平衡条件F 合=0或F x 合=0,F y 合=0列出平衡方程.(3)由于安培力、电流I 、磁感应强度B 的方向之间涉及到三维空间，所以在受力分析时要善于把立体图转化成平面图．4.【解析】(1)金属盒由金属导体制成，具有屏蔽外电场作用，所以盒内无电场．(2)粒子在盒内做匀速圆周运动，每次加速之后半径变大．(3)粒子在电场中运动时间极短，因此高频交变电压频率要符合粒子回旋频率．由T ＝2mqBπ得回旋频率f ＝1qB T 2mπ＝，即为交流电的频率. (4)粒子最大回旋半径为R m由R m ＝m mv qB得v m ＝m qBR m。

2012年高考物理试题分类汇编：磁场1．（2012天津卷）．如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ，如果仅改变下列某一个条件，θ角的相应变化情况是（）A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小2．(2012全国理综)质量分别为m1和m2、电荷量分别为q1和q2的两粒子在同一匀强磁场中做匀速圆周运动，已知两粒子的动量大小相等。

下列说法正确的是A.若q1=q2，则它们作圆周运动的半径一定相等B.若m1=m2，则它们作圆周运动的周期一定相等C. 若q1≠q2，则它们作圆周运动的半径一定不相等D. 若m1≠m2，则它们作圆周运动的周期一定不相等3．(2012全国理综).如图，两根互相平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。

a、o、b在M、N的连线上，o为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到o点的距离均相等。

关于以上几点处的磁场，下列说法正确的是A.o点处的磁感应强度为零B.a、b两点处的磁感应强度大小相等，方向相反C.c、d两点处的磁感应强度大小相等，方向相同D.a、c两点处磁感应强度的方向不同4．（2012海南卷）.空间存在方向垂直于纸面向里的匀强磁场，图中的正方形为其边界。

一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射。

这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子。

不计重力。

下列说法正确的是A.入射速度不同的粒子在磁场中的运动时间一定不同B. 入射速度相同的粒子在磁场中的运动轨迹一定相同C.在磁场中运动时间相同的粒子，其运动轨迹一定相同D.在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大5．（2012广东卷）.质量和电量都相等的带电粒子M 和N ，以不同的速度率经小孔S 垂直进入匀强磁场，运行的半圆轨迹如图2种虚线所示，下列表述正确的是 A ．M 带负电，N 带正电 B.M 的速度率小于N 的速率 C.洛伦磁力对M 、N 做正功 D.M 的运行时间大于N 的运行时间6．（2012北京高考卷）．处于匀强磁场中的一个带电粒子，仅在磁场力作用下做匀速圆周运动．将该粒子的运动等效为环形电流，那么此电流值A ．与粒子电荷量成正比B ．与粒子速率成正比C ．与粒子质量成正比D ．与磁感应强度成正比 7．（2012安徽卷）. 如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v 从A 点沿 直径AOB 方向射入磁场，经过t ∆时间从C 点射出磁场，OC 与OB 成60°角。

2013年全国高考物理试题分类汇编——磁场一、各种磁场及基本性质1.（2013年高考·上海卷）如图1，足够长的直线ab 靠近通电螺线管，与螺线管平行。

用磁传感器测量ab 上各点的磁感应强度B ，在计算机屏幕上显示的大致图像是A .B .C .D .解析 通电螺线管的磁场分布相当于条形磁铁如答图1，因此可根据磁感线的分布来确定磁感应强度的大小；因为ab 线段长度大于通电螺线管的长度，由磁感线的分布，可知选项C 正确。

答案 C点评 本题考查通电螺线管周围磁场的分布特点，要求学生对基本知识要有深刻的理解。

2.（2013年高考·海南卷）三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I ，方向如图2所示。

a 、b 和c 三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等。

将a 、b 和c 处的磁感应强度大小分别记为B 1、B 2和B 3，下列说法正确的是A ．321B B B <= B ．321B B B ==C ．a 和b 处磁场方向垂直于纸面向外，c 处磁场方向垂直于纸面向里D ．a 处磁场方向垂直于纸面向外，b 和c 处磁场方向垂直于纸面向里 解析 三条导线分别标记为1、2、3如答图2所示，根据安培定则可知它们在a 点产生的磁场方向分别为垂直纸面向外、垂直纸面向外和垂直纸面向里，且大小相等，所以合磁场方向垂直纸面向外，磁感应强度大小为导线1或2产生的磁场决定；同理b 点与a 点有相同的情况，则21B B =；而在c点处三根导线产生磁场方向均垂直于纸bObObObOabO·答题1图2答图2面向里，所以合磁场最强，则321B B B <=，所以选项A 、C 均正确。

答案 AC点评 本题考查通电直导线的磁场分布和磁场的叠加问题，注意安培定则的应用。

二、安培力相关问题3.（2013年高考·上海卷）如图3，通电导线MN 与单匝矩形线圈abcd 共面，位置靠近ab 且相互绝缘。
