附件：电梯规格及技术参数表表一表二主机：永磁同步无齿轮曳引系统全套；小机房；拖动方式：交流变频、变压、调速微电脑控制（VVVF）；控制方式：上下集选控制；控制系统：32位主控微机和变频器，两台并联，单台独立运行；开门方式：水平两片中央对开式；门机控制系统：微机变频门机电源：三相动力用380V50Hz，单相照明用220V50Hz（±7%以内）；表三1、规格说明1）轿厢轿厢尺寸：详细尺寸见施工图；井道尺寸（图纸设计尺寸宽mm×深mm）：详细尺寸见施工图；轿厢壁：发纹不锈钢；轿门：发纹不锈钢双扇中分自动门；所有发纹不锈钢厚度不低于1.0mm；轿厢天花板：普通标准；轿厢地板：防火防滑耐磨地板；通风装置：轴流式风扇轿箱操纵板：A、数字型楼层显示器；B、具有与停靠层同数之楼层按扭；C、上升与下降方向指示；D、紧急呼叫按扭；E、开门与关门按扭各一付，并以图形表示；F、隐蔽式对讲机一付；G、标识厂牌、用途、乘人数、限载重及操作说明；H、一个以钥匙操作之开关，箱内有停止照明、停止风扇开关。
2）入口设计出口尺寸：800mm、900mm宽×2100mm高（具体项目见设计图纸和要求）门套：详见电梯外装饰图；出入口指示器：按扭指示一体型。
2. 电梯应符合的技术标准2.1中华人民共和国承认的国际标准、ISO国际标准化组织标准、中华人民共和国颁布的标准2.2 制造安装有关标准和规范《电梯制造及安装安全规范》GB7588—2003。
《电梯技术条件》、GB10058《电梯试验方法》GB10059《电梯安装验收规范》GB10060及现行有关标准和规范。
请在投标书中说明采用的安全标准和设计标准，但不低于我国现行标准的要求。
3. 功能要求表。
电梯尺寸表尺寸表xx电梯500KG货梯载货电梯单通道参数国标面积1.38㎡轿厢净尺寸1.10m×1.15m×2.2m开门净尺寸900mm×2100mm曳引机功率7.5kwxx尺寸2.00m×1.75m地坑xx1400mm顶层高度4500mm 机房高度3000mm.500KG货梯载货电梯双通道参数国标面积1.38㎡轿厢净尺寸1.11m×1.10m×2.2m开门净尺寸900mm×2100mm曳引机功率7.5wkxx尺寸2.00m×1.87m地坑xx1400mm顶层高度4500mm机房高度3000mm. 1000KG货梯载货电梯单通道参数国标面积2.4㎡轿厢净尺寸1.41m×1.60m×2.2m开门净尺寸1100mm×2100mm曳引机功率7.5kwxx尺寸2.30m×2.20m地坑xx1400mm顶层高度4500mm机房高度3000mm. 1000KG货梯载货电梯双通道参数国标面积2.4㎡轿厢净尺寸1.41m×1.55m×2.2m开门净尺寸1100mm×2100mm曳引机功率7.5kwxx尺寸2.30m×2.32m地坑xx1400mm顶层高度4500mm机房高度3000mm. 1600KG货梯载货电梯单通道参数国标面积3.56㎡轿厢净尺寸1.91m ×1.75m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kwxx3000mm.机房高度4500mm顶层高度xx1400mm地坑2.80m×2.35m尺寸．电梯尺寸表1600KG货梯载货电梯双通道参数国标面积3.56㎡轿厢净尺寸1.91m ×1.70m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kwxx尺寸2.80m×2.47m地坑xx1400mm顶层高度4500mm机房高度3000mm. 2000KG货梯载货电梯单通道参数国标面积4.2㎡轿厢净尺寸1.91m2.80m×2.70m地坑xx1400mm顶层高度4500mm机房高度3000mm 2000KG货梯载货电梯双通道参数国标面积4.2㎡轿厢净尺寸1.91m ×2.05m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kwxx尺寸2.80m×2.82m地坑xx1400mm顶层高度4500mm机房高度3000mm. 3000KG货梯载货电梯单通道参数国标面积5.8㎡轿厢净尺寸2.41m ×2.25m×2.2m开门净尺寸1800mm×2100mm曳引机功率15kwxx尺寸3.45m×2.85m地坑xx1600mm顶层高度4600mm机房高度3000mm. 3000KG货梯载货电梯双通道参数国标面积5.8㎡轿厢净尺寸2.41m ×2.25m×2.2m开门净尺寸1800mm×2100mm曳引机功率15kwxx尺寸3.45m×3.02m地坑xx1600mm顶层高度4600mm机房高度3000mm. 5000KG货梯载货电梯单通道参数国标面积9.0㎡轿厢净尺寸2.41m ×3.55m×2.5m开门净尺寸1800mm×2100mm曳引机功率22kwxx3000mm.机房高度4600mm顶层高度xx1600mm地坑3.56m×4.15m尺寸．电梯尺寸表5000KG货梯载货电梯双通道参数国标面积9.0㎡轿厢净尺寸2.41m ×3.50m×2.5m开门净尺寸1800mm×2100mm曳引机功率22kwxx尺寸3.56m×4.27m地坑xx1600mm顶层高度4600mm机房高度3000mm. 3000KG汽车电梯双通道参数国标面积15㎡轿厢净尺寸2.51m×5.10m ×2.5m开门净尺寸2400mm×2400mm曳引机功率22kwxx尺寸4.00m ×5.86m地坑xx1600mm顶层高度4800mm机房高度3000mm.5000KG汽车电梯双通道参数国标面积25㎡轿厢净尺寸2.91m×5.60m×6.38m地坑xx1600mm顶层高度4800mm机房高度3000mm.320KG住宅电梯载4人国标面积0.97㎡轿厢净尺寸1.13m×0.92m×2.2m开门净尺寸700mm×2000mm曳引机功率2.5kwxx尺寸1.70m×1.60m地坑xx1400mm顶层高度3800mm机房高度2500mm.400KG住宅电梯载5人国标面积1.17㎡轿厢净尺寸1.13m×1.02m×2.2m开门净尺寸700mm×2000mm曳引机功率3.3kwxx尺寸1.70m×1.70m地坑xx1400mm顶层高度3800mm机房高度2500mm.630KG住宅电梯载8人国标面积1.66㎡轿厢净尺寸1.23m×1.22m×2.2m开门净尺寸800mm×2000mm曳引机功率4.5kwxx2500mm.机房高度3800mm顶层高度xx1400mm地坑1.80m×1.95m尺寸．电梯尺寸表800KG住宅电梯载10人国标面积2.00㎡轿厢净尺寸1.43m×1.42m ×2.3m开门净尺寸800mm×2000mm曳引机功率5.5kwxx尺寸1.85m ×2.00m地坑xx1400mm顶层高度4500mm机房高度3000mm.1000KG住宅电梯载13人国标面积2.4㎡轿厢净尺寸1.7m×1.42m×2.3m开门净尺寸900mm×2000mm曳引机功率6.7kwxx尺寸2.15m×2.20m地坑xx1400mm顶层高度4500mm机房高度3000mm.1600KG住宅电梯载21人国标面积3.56㎡轿厢净尺寸1.93m×1.82m ×2.3m开门净尺寸1100mm×2000mm曳引机功率18.5kwxx尺寸2.50m ×2.55m地坑xx1400mm顶层高度4500mm机房高度3000mm.800KG观光电梯载10人国标面积2.00㎡轿厢净尺寸1.25m×1.64m ×2.3m开门净尺寸800mm×2000mm曳引机功率5.5kwxx尺寸2.35m×2.18m地坑xx2000mm顶层高度5000mm机房高度3000mm.1000KG观光电梯载13人国标面积2.4㎡轿厢净尺寸1.35m×1.84m ×2.3m开门净尺寸900mm×2000mm曳引机功率6kwxx尺寸2.60m×2.38m地坑xx2000mm顶层高度5000mm机房高度3000mm.1600KG观光电梯载21人国标面积3.56㎡轿厢净尺寸1.60m×2.34m ×2.3m开门净尺寸1100mm×2000mm曳引机功率17.5kwxx尺寸2.50m ×2.55m地坑xx2000mm顶层高度5200mm机房高3000mm.度．电梯尺寸表1600KG病床电梯单通道国标面积3.56㎡轿厢净尺寸1.43m×2.35m ×2.3m开门净尺寸1200mm×2100mm曳引机功率19kwxx尺寸2.40m ×2.95m地坑xx1600mm顶层高度4500mm.1600KG病床电梯双通道国标面积3.56㎡轿厢净尺寸1.43m×2.20m ×2.3m开门净尺寸1200mm×2100mm功率19KW.xx尺寸3000mm.机房高度4500mm顶层高度xx1600mm地坑2.40m×2.96m。
电梯XX尺寸表500KG货梯载货电梯单通道参数国标面积1.38川轿厢净尺寸1.10m x 1.15m x2.2m开门净尺寸900mr^ 2100mn曳引机功率7.5kwxx 尺寸2.00m x 1.75m地坑xx1400mn顶层高度4500mn机房高度3000mm.500KG货梯载货电梯双通道参数国标面积1.38川轿厢净尺寸1.11m x 1.10m x2.2m开门净尺寸900mr^ 2100mn曳引机功率7.5wkxx 尺寸2.00m x 1.87m地坑xx1400mn顶层高度4500mn机房高度3000mm.1000KG货梯载货电梯单通道参数国标面积2.4川轿厢净尺寸1.41m x 1.60m x2.2m 开门净尺寸1100mr K 2100mm曳引机功率7.5kwxx尺寸2.30m X 2.20m地坑xx1400mm顶层高度4500mn机房高度3000mm.1000KG货梯载货电梯双通道参数国标面积2.4川轿厢净尺寸1.41m X 1.55m X2.2m 开门净尺寸1100mr H 2100mm曳引机功率7.5kwxx尺寸2.30m X 2.32m地坑xx1400mm顶层高度4500mn机房高度3000mm.1600KG货梯载货电梯单通道参数国标面积3.56川轿厢净尺寸1.91m x 1.75m x2.2m 开门净尺寸1500mr H 2100mn曳引机功率11kwxx 尺寸2.80m x 2.35m地坑xx1400mm顶层高度4500mn机房高度3000mm.1600KG货梯载货电梯双通道参数国标面积3.56川轿厢净尺寸1.91m x 1.70m x2.2m 开门净尺寸1500mr H 2100mn曳引机功率11kwxx 尺寸2.80m x 2.47m地坑xx1400mn顶层高度4500mn机房高度3000mm.2000KG货梯载货电梯单通道参数国标面积4.2川轿厢净尺寸1.91m x2.10m x 2.2m 开门净尺寸1500mr H 2100mn曳引机功率11kwxx 尺寸2.80m x 2.70m地坑xx1400mn顶层高度4500mn机房高度3000mm 2000KG货梯载货电梯双通道参数国标面积4.2川轿厢净尺寸1.91m x2.05m x 2.2 m开门净尺寸1500mr H 2100mn曳引机功率11kwxx尺寸2.80m x 2.82m地坑xx1400mm顶层高度4500mn机房高度3000mm.3000KG货梯载货电梯单通道参数国标面积5.8川轿厢净尺寸2.41m x 2.25m x 2.2m 开门净尺寸1800mr H 2100mn曳引机功率15kwxx尺寸3.45m x 2.85m地坑xx1600mm顶层高度4600mn机房高度3000mm.3000KG货梯载货电梯双通道参数国标面积5.8川轿厢净尺寸2.41m x 2.25m x 2.2m 开门净尺寸1800mr H 2100mn曳引机功率15kwxx尺寸3.45m x 3.02m地坑xx1600mm顶层高度4600mn机房高度3000mm.5000KG货梯载货电梯单通道参数国标面积9.0川轿厢净尺寸2.41m x3.55m x 2.5m开门净尺寸1800mr H 2100mn曳引机功率22kwxx 尺寸3.56m x4.15m地坑xx1600mR顶层高度4600mn机房高度3000mm.5000KG货梯载货电梯双通道参数国标面积9.0川轿厢净尺寸2.41m x3.50m X 2.5m开门净尺寸1800mr H 2100mn曳引机功率22kwxx 尺寸3.56m x4.27m地坑xx1600mn顶层高度4600mn机房高度3000mm.3000KG汽车电梯双通道参数国标面积15川轿厢净尺寸2.51m x 5.10m X 2.5m开门净尺寸2400mr H 2400mn曳引机功率22kwxx 尺寸4.00m X 5.86m地坑xx1600mm顶层高度4800mn机房高度3000mm.5000KG汽车电梯双通道参数国标面积25川轿厢净尺寸2.91m X 5.60m X 2.5m开门净尺寸2400mr H 2400mn曳引机功率22kwxx 尺寸4.36m x 6.38m地坑xx1600mm顶层高度4800mn机房高度3000mm.320KG住宅电梯载4人国标面积0.97川轿厢净尺寸1.13m x 0.92m x2.2m开门净尺寸700mrt^ 2000mn曳引机功率2.5kwxx 尺寸1.70m x 1.60m地坑xx1400mm顶层高度3800mn机房高度2500mm.400KG住宅电梯载5人国标面积1.17川轿厢净尺寸1.13m x 1.02m x2.2m开门净尺寸700mrt^ 2000mn曳引机功率3.3kwxx 尺寸1.70m x 1.70m地坑xx1400mn顶层高度3800mn机房高度2500mm.630KG住宅电梯载8人国标面积1.66川轿厢净尺寸1.23m x 1.22m x2.2m开门净尺寸800mr^ 2000mn曳引机功率4.5kwxx 尺寸1.80m x 1.95m地坑xx1400mn顶层高度3800mn机房高度2500mm.800KG住宅电梯载10人国标面积2.00川轿厢净尺寸1.43m X 1.42m X2.3m开门净尺寸800mii^ 2000mn曳引机功率5.5kwxx尺寸1.85m x 2.00m地坑xx1400mn顶层高度4500mn机房高度3000mm.1000KG住宅电梯载13人国标面积2.4川轿厢净尺寸1.7m X 1.42m X2.3m 开门净尺寸900mr^ 2000mm曳引机功率6.7kwxx尺寸2.15m x 2.20m地坑xx1400mm顶层高度4500mm机房高度3000mm.1600KG住宅电梯载21人国标面积3.56川轿厢净尺寸1.93m x 1.82m x2.3m 开门净尺寸1100mr K 2000mm曳引机功率18.5kwxx尺寸2.50m X 2.55m地坑xx1400mm顶层高度4500mn机房高度3000mm.800KG观光电梯载10人国标面积2.00川轿厢净尺寸1.25m X 1.64m X2.3m开门净尺寸800mr^ 2000mn曳引机功率5.5kwxx尺寸2.35m x 2.18m地坑xx2000mm顶层高度5000mn机房高度3000mm.1000KG观光电梯载13人国标面积2.4川轿厢净尺寸1.35m X 1.84m X2.3m 开门净尺寸900mr^ 2000mm曳引机功率6kwxx 尺寸2.60m x 2.38m地坑xx2000mm顶层高度5000mn机房高度3000mm.1600KG观光电梯载21人国标面积3.56川轿厢净尺寸1.60m x2.34m x 2.3m 开门净尺寸1100mr K 2000mm曳引机功率17.5kwxx尺寸2.50m X 2.55m地坑xx2000mm顶层高度5200mn机房高度3000mm.1600KG病床电梯单通道国标面积3.56川轿厢净尺寸1.43m x2.35m x 2.3m 开门净尺寸1200mr H 2100mn曳引机功率19kwxx 尺寸2.40m X 2.95m 地坑xx1600mn顶层高度4500mm.1600KG病床电梯双通道国标面积3.56川轿厢净尺寸1.43m x2.20m x 2.3m 开门净尺寸1200mr K 2100mm功率19KW.xx尺寸2.40m x 2.96m 地坑xx1600mn顶层高度4500mn机房高度3000mm.。

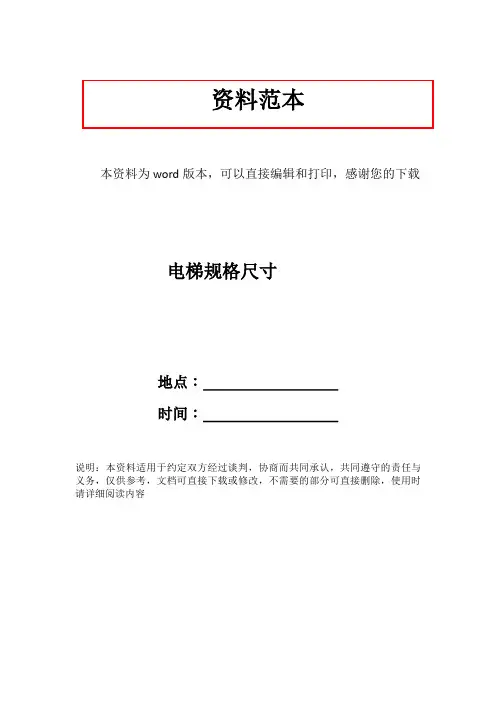

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电梯规格尺寸地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容1、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。
住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。
电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s3、轿厢、井道、机房的型式与尺寸：一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表三类电梯：病床电梯的轿厢、井道、机房的型式与尺寸见表二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。
4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。
5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架.6、病床电梯：额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

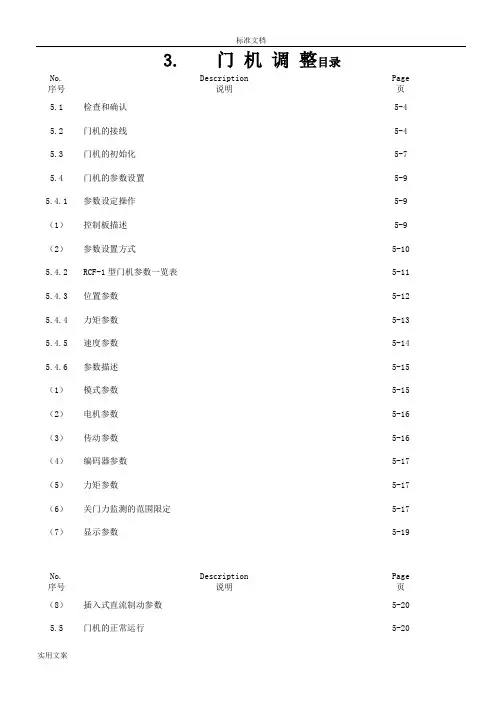

3. 门机调整目录No. 序号Description说明Page页5.1 检查和确认5-4 5.2 门机的接线5-4 5.3 门机的初始化5-7 5.4 门机的参数设置5-9 5.4.1 参数设定操作5-9 （1）控制板描述5-9 （2）参数设置方式5-10 5.4.2 RCF-1型门机参数一览表5-11 5.4.3 位置参数5-12 5.4.4 力矩参数5-13 5.4.5 速度参数5-14 5.4.6 参数描述5-15 （1）模式参数5-15 （2）电机参数5-16 （3）传动参数5-16 （4）编码器参数5-17 （5）力矩参数5-17 （6）关门力监测的范围限定5-17 （7）显示参数5-19No. 序号Description说明Page页（8）插入式直流制动参数5-20 5.5 门机的正常运行5-205.6 门机的手动运行5-205.7 门机的关门力监测5-215．门机调整TE-E型电梯采用RCF-1型变频门机。
以下部分重点介绍该种门机的电气调整方法。
5.1检查和确认在调试门机之前，应对门机及相关部件进行仔细地检查。
应重点检查如下项目：1．控制柜，及门机外部电源应关闭；2．检查门机板上有关输入电源的类型；3．安装和操作RCF－1皆须小心谨慎。
尤其防止金属片、油、水或其它杂质进入门机控制器；4．一旦完成机械工作，须再移掉覆盖物以确保轿厢门驱动系统完美安全地运行；5．确保门机控制器电源已切断至少2分钟后才开始接线；6．检查安全开关电路（急停开关）是否正常；7．确保所有电气部件正确接地；8．确保门机控制器电源正确。
否则，可能发生设备和/或其它电气部件损坏，甚至导致火灾；9．确保接线正确；10．严禁将总电源连到门机控制器的控制线端子或电机端子。
否则会导致设备损坏；11．电源、控制和电机线路中都要配置一个封闭式铁氧环；12．连接线要尽可能短，而且控制线要与电机和电源线分开；13．接地电阻必须小于或等于10 欧姆，接地线截面必须至少 1,5 mm25.2门机的接线接线时只要打开小盖子。
