(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910312346.8
(22)申请日 2019.04.18
(71)申请人 王君国
地址 528225 广东省佛山市南海区狮山镇
狮中村白草岗（土名）车间三A2号
(72)发明人 王君国
(74)专利代理机构 深圳市科吉华烽知识产权事
务所(普通合伙) 44248
代理人 谢肖雄
(51)Int.Cl.
C04B 28/00(2006.01)
(54)发明名称
无机人造石配方
(57)摘要

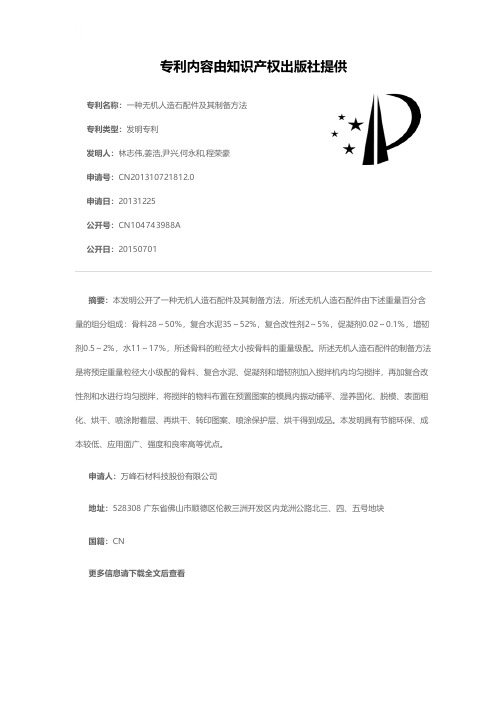

本发明公开了无机人造石配方，由以下原料
制成：包括水泥10％-35％，骨料组合物65％-
90％，P29型号减水剂0.2％-.0.5％，P5044型号
增强剂0.8％-1.0％，P031型号固化剂0.02％，净
水4％-8％；骨料组合物由沙石、尾矿矿渣、废瓷
砖破碎料、各种低吸水率的建筑废料等材料搅拌
配成；通过采用本发明的无机人造石配方，相较
传统配方制造的人造石，具有硬度大和强度高的
特点，且由于采用无机无污染配方，在制作人造
石时可保证制作车间整洁卫生，且制作的人造石
在使用也具有环保的特点，同时本配方可采用流
水线的方式生产，
极大的增加了生产效率。权利要求书1页 说明书3页 附图1页CN 109928687 A 2019.06.25
C N 109928687
A
权 利 要 求 书1/1页CN 109928687 A
1.无机人造石配方，其特征在于，由以下原料制成：包括水泥10％-35％，骨料组合物65％-90％，P29型号减水剂0.2％-.0.5％，P5044型号增强剂0.8％-1.0％，P031型号固化剂0.02％，净水4％-8％。
2.根据权利要求1所述的无机人造石配方，其特征在于：所述骨料组合物由沙石、尾矿矿渣、废瓷砖破碎料、各种低吸水率的建筑废料等材料搅拌配成。
3.根据权利要求1所述的无机人造石配方，其特征在于：所述减水剂是一种P29型号的减水剂。
4.根据权利要求1所述的无机人造石配方，其特征在于：所述增强剂时一种P5044型号的增强剂。
5.根据权利要求1所述的无机人造石配方，其特征在于：所述固化剂是一种P031型号的固化剂。
6.根据权利要求1所述的无机人造石的制作方法，包括以下步骤。
(1)骨料组合物的制备：将沙石、尾矿矿渣、废瓷砖破碎料、各种低吸水率的建筑废料等材料进行破碎筛分。
(2)添加水泥：将10％-35％分量的水泥与65％-90％分量的骨料组合物混合。
(3)添加减水剂：将0.2％-0.5％分量的P29型号减水剂与步骤(2)所述的混合物混合。
(4)添加增强剂：将0.8％-1.0％分量的P5044型号增强剂与步骤(3)所述的混合物混合。
(5)添加固化剂：将0.02％分量的P031型号固化剂与步骤(4)所述的混合物混合。
(6)添加净水并搅拌：将步骤(5)所述的混合物与4％-8％分量的净水与混合。
(7)均匀搅拌：然后将混合物通过搅拌设备的匀速且均匀的搅拌。

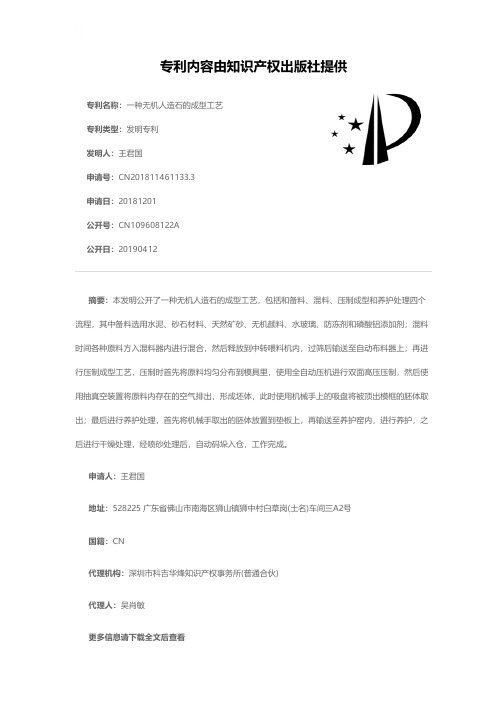

(8)压制成型：将搅拌均匀的混合物用自动液压机的高压压制成型，可将无机人造石制作完成。
2
有关人造石学习资料 前言 中国经济正在飞速发展，国内市场对于人造石装饰材料的需求也在不断增加。但是良莠不齐的市场产品再加上您对该产品的不了解，使您对目前市场上质量不同、价格不同、品牌不同的人造石产品很迷茫。本学习资料将从：
1．什么是人造石？ 目前市场上普遍销售的人造石学名叫“硬质实心装饰材料”俗称“人造大理石”。该产品是由有机树脂既不饱和树脂（或甲基丙烯酸甲脂）和无机填料、聚脂粒子以及相应助剂、颜料等混合搅拌浇铸于模具中，并固化（或聚合）形成的一种装饰材料。 该产品由于其聚脂粒子的不同及颜色的不同，可分别用于大规模的集团装饰和小范围的家庭装饰。如机场、餐厅、银行、宾馆、酒店、办公楼、及家庭厨房、卫生间、门框、窗台、家具等等。在上述设施中，大到内、外墙面、立柱，小到台面、烟盘、笔筒等等。无所不能，无所不包。由于其内外品质的一致性，故该产品长期使用后，稍经处理（打磨、抛光）就鲜艳如新、无陈旧感，并且由于其成品所具备的环保性能，该产品目前已经成为房地产、橱柜、装饰行业之首选材料。2．人造石的起源及发展 人造大理石起源于美国。该产品是由美国杜邦公司于70年代用甲基丙烯酸甲脂（简称MMA）与氢氧化铝粉混合经聚合成型，形成了杜邦.可丽耐人造石。由于该产品的多彩性、内外品质的一致性、环保性及其成品的整体溶于一体，故自十九世纪七十年代至二十世纪当中、杜邦.可丽耐由美国国内发展至欧州，并迅速遍及东南亚及发达国家，其产品风靡一时。 甲基丙烯酸甲脂的优异性能无疑是制造人造大理石原料的最佳选择，但其高昂的成本、复杂的配方、多序的工艺，使其形成的昂贵价
格，却使大多数百姓望而却步。于是十九世纪九十年代初期，英国爱尔兰的威尔人造石公司（WELLSTONE）改用价格低廉工艺简单的不饱和树脂为原料制作此类产品，并获得初步成功，从而在欧州大规模推广流行。 A、国外不饱和树脂人造石的起源及发展 1．英国爱尔兰威尔公司的产品自开发至发展经历了：九十年代初期由不饱和树脂对甲基丙烯酸甲脂的简单替换，该阶段虽然将人造石成本降低了、人造石价格降低了。但不饱和树脂人造石由于其不饱和树脂的配方及生产工艺的缺陷，使其在固化后的巴氏硬度、抗拉强度、抗冲击强度等各项指标并不能达到甲基丙烯酸甲脂聚合后的标准。并且为追求不饱和树脂的交联（偶合）程度和易操作性，将不饱和树脂中加入了大量的苯乙烯，从而使不饱和树脂中的苯乙烯含量过高，形成“苯乙烯”挥发严重。并且由于使用旧定义的不饱和树脂配方，不饱和树脂人造石存在着板材过脆、及易断裂、吸水率高、板面翘曲变形、产品“苯乙烯”挥发严重等质量问题。 2．九十年代中期，威尔公司针对不饱和树脂板材的上述缺点，对其树脂进行了改进。至此板材断裂、翘曲变形现象减少，但对其使用树脂配方中出现的吸水率高、“苯乙烯”挥发严重的问题尚未解决。3．二十世纪初期，由于社会的发展，以及人们对环保的日益重视和人们对产品质量的日益提高，随着国际大型人造石生产企业和国内重视产品质量，人造石生产企业的不断交流：食品级、高防水、无挥发、无断裂的人造石专用不饱和树脂配方和专门生产食品级、高抗水、无
2020（届）人教版高考化学：无机工艺流程二轮练题（答案不全） *无机工艺流程* 1、过氧乙酸()常用作纺织品漂白剂。 (1)乙醛能与O 2在一定条件下反应生成过氧乙酸，若有11.2 L O 2(标准状况下)参加反应，理论上可生成浓度为40%的过氧乙酸________ g 。 (2)某纺织厂污水中过氧乙酸含量测定： 取一定量的污水加入硫酸酸化，然后加入过量KI 溶液充分反应，加入NaOH 溶液调节为弱碱性，用Na 3AsO 3标准液滴定至终点。 已知：CH 3COOOH ――→I －I 2――→AsO 3－3AsO 3－4 ①I －将过氧乙酸还原为乙酸的离子方程式为 _______________________________________________________。 ②取污水水样100.00 mL ，按上述方法测定污水中过氧乙酸含量，消耗0.010 00 mol·L －1 Na 3AsO 3标准溶液8.50 mL 。计算污水中过氧乙酸物质的量浓度(写出计算过程)。 【答案】 (1)95 (2)①CH 3COOOH ＋2I －＋2H ＋===I 2＋CH 3COOH ＋H 2O ②CH 3COOOH ～I 2～AsO 3－3 n(CH 3COOOH)＝n(Na 3AsO 3)＝0.010 00 mol·L －1×8.50×10－3 L ＝8.50×10－5 mol c(CH 3COOOH)＝8.50×10－5 mol 0.10 L ＝8.5×10－4 mol·L －1。 2、医用氯化钙可用于补钙、抗过敏和消炎等，以工业碳酸钙(含少量Na ＋、Al 3＋、Fe 3＋等杂质)生产医用二水合氯化钙工艺流程为：
配方： 721-3树脂 8% 800目石英粉 19% 400目石英粉 11% 80目石英砂 13% 60目石英砂 17% 80目玻璃 8% 10目玻璃 6% 40目白玻璃 18% 偶联剂 2%（树脂含量） 石英石成型工艺： 石英石的合成，目前主要是在真空压铸机内由计算机精确控制整个过程。工艺上以中温固化居多。 按照需要的比例将不同目数的填料混合好，与已经加好中温引发剂和色浆的树脂再混合，并将其抽送到浇注机上部的料斗中，搅拌混合。在浇注口处，用控制台控制浇注口的移动速度和移动方向及下料速度浇注到已经准备好的模具中，浇注完成后，将模具送到压机的下面，通过真空高压压制，再进行高温处理，最后打磨抛光制成成品。
1、原料精选与混合 寻找优质的石英矿产和其他添加剂，多种颗粒度尺寸的石英矿产原料由专门的净化设备进行去杂提纯的，去除可能含有的木屑、金属碎等杂质，然后才输送入原料混合塔，逐级将矿产和其他的添加剂进行均匀的混合。 不含杂质的原料及均匀混合是板材无缺陷的根本保证。 2、定厚成型 配比与混合好的原料进入超大的成型机内，由电脑感应的定厚设备对板材胚料的平整度和厚度进行精确的调整，成型后直接置于带式输送带上，每次仅成型一张板材。 3、真空压铸 成型的胚料在真空压铸机内由计算机精确控制整个过程，安装于地底的真空设备将矿产空隙内的空气排至接近真空，形成矿砂、矿粉、其他添加剂间的最紧密堆积，达到无孔的效果，每张板材的作业时间约15分钟。 将每张超大规格的板材进行的真空压铸用来保障材料的致密和无孔, 板材尺寸越大其工艺的保障越复杂。 4、从真空压铸机内出来的板材，直接送入90-110℃的烘楼中，中温固化50-120min。 烘楼烘烤的一段时间，是石英石板材达到一定的固化度。保证板材的优良性质。 5、表面抛光 在自动化的滚轴式输送线上, 大板被缓慢移动, 经由36道由粗及细的大型特种磨头, 高速转动和前后匀速运动下,辅以大量的冷却水和不同的磨料,表面被抛光处理成特别光泽的镜面效果。 由此表面处理完全展现出来。 除了上述的中温固化，一次一张薄板成型工艺之外，另有2种方法也有客户使用。 常温固化，与上述的工艺一致，仅是加入一定比例的常温钴促进剂（）和固化剂过氧化甲乙酮。在压制成型以后，不经过上述的4步中温烘烤，常温下，等板材有一定的固化后再进入烘箱烘烤。
第三章练习题1 一、填空题 1.玻璃具有下列通性：各向同性、介稳性、熔融态向玻璃态转化的可逆与渐变性、熔融态向玻璃态转化时物理、化学性能随温度变化的连续性。 2.在硅酸盐熔体中，当以低聚物为主时，体系的粘度低、析晶能力大。 3.物质在熔点时的粘度越高越容易形成玻璃，Tg/Tm 大于2/3(大于，等于，小于)时容易形成玻璃。 4.熔体是物质在液相温度以上存在的一种高能量状态，在冷却的过程中可以出现结晶化、玻璃化和分相三种不同的相变过程。 5.当SiO2含量比较高时，碱金属氧化物降低熔体粘度的能力是Li2O < Na2O < K2O。 6. 2Na2O·CaO·Al2O3·2SiO2的玻璃中，结构参数Y为 3 。 7.从三T曲线可以求出为避免析出10-6分数的晶体所需的临界冷却速率，该速率越小，越容易形成玻璃。 8．NaCl和SiO2两种物质中SiO2容易形成玻璃，因其具有极性共价键结构。 9.在Na2O－SiO2熔体中，当Na2O/Al2O3<1时，加入Al2O3使熔体粘度降低。 10. 硅酸盐熔体中聚合物种类，数量与熔体组成（O/Si）有关，O/Si比值增大，则熔体中的高聚体[SiO4]数量减少。 11.硅酸盐熔体中同时存在许多聚合程度不等的负离子团，其种类、大小和复杂程度随熔体的组成和温度而变。当温度不变时，熔体中碱性氧化物含量增加，O/Si比值增大，这时熔体中高聚体数量减少。 二、问答题 1.试述熔体粘度对玻璃形成的影响？在硅酸盐熔体中，分析加入—价碱金属氧化物、二价金属氧化物或B2O3后熔体粘度的变化？为什么？ 答：1) 熔体粘度对玻璃形成具有决定性作用。熔体在熔点时具有很大粘度，并且粘度随温度降低而剧烈地升高时，容易形成玻璃。 2) 在硅酸盐熔体中，加入R2O，随着O/Si比增加，提供游离氧，桥氧数减小，硅氧网络断裂，使熔体粘度显著减小。加入RO，提供游离氧，使硅氧网络断裂，熔体粘度降低，但是由于R2+的场强较大，有一定的集聚作用，降低的幅度较小。加入B2O3，加入量少时，B2O3处于三度空间连接的[BO4]四面体中，使结构网络聚集紧密，粘度上升。随着B2O3含量增加，B3+开始处于[BO3]三角形中使结构网络疏松，粘度下降。 1当我排队等着站上小便池的时候有人已经在大便池先尿了■■■■■■■■■■■■张为政整理■■■■■■■■■■■■勿删■■■■■■■■■■■■
无机人造大理石的原料、工艺及性能 第1章无机人造大理石的原料组成及作用 无机人造大理石由高铝水泥、石英砂、石子、大砂及无机化工原料为主要原料制成。 8-21-1-1高铝水泥 高铝水泥是→种水硬性胶凝材料,主要化学成分是Ca0、Al203、Si02、Fe203、Mg0、Ti02等。它能形成坚固耐用的人造大理石表面。高铝水泥还具有水化快、放热集中、快硬、耐热、耐低温、抗硫酸盐浸蚀等性能。生产元机人造大理石一般采用625号高铝水泥。 8-21-1-2石子、砂子和石英砂 生产元机人造大理石所用的石子、砂子和石英砂粒度要求不能过大或过小,要干净元杂质。石子直径一般为5mm左右;砂子要用大砂;石英砂的粒度是80~l00目,硬度在40度以上。石英砂具有很高的硬度,可提高无机人造大理石的强度和耐磨性。 8-21-1-3元机.盐和有机外加剂 无机人造大理石所用的无机盐类有CaC12、MgC12、Na2S04、MgS04、Na2Si03和NH4A1(S04) 2等。其作用是加速人造大理石的硬化过程,提高早期强度。例如CaCl2是易溶于水的无机盐,与水泥混合后能与铝酸三钙作用生成不溶性复盐---水化氯铝酸钙,并与氢氧化钙作用生成不溶于氯化钙溶液的氧氯化钙,这样就增大了水泥浆中固相的比例,形成坚强的骨架,有助于水泥结构的形成。N a2S04掺入水泥中,能与水泥水化时析出的氢氧化钙作用,生成具有高度分散性的石膏,均匀分布在混凝土中,使水化硫酸钙迅速形成,大大缩短水泥的硬化时间。除无机盐外,生产无机人造大理石还必须使用少量具有表面活性的有机外加剂,它们是减水剂、早强剂、加气剂和消泡剂等。 减水剂 常用的减水剂是NN0(亚甲基二苯磺酸销)、MF(次甲基a-甲基苯磺酸销)、三聚氨酸胶甲醒树脂等。其用量一般是拌和用水量的1‰左右。 早强剂 早强剂的主要作用是提高无机人造大理石的早期强度,加速硬化过程。常用的早强剂是三乙醇胺、三异丙醇胺等。早强剂的使用量在底料中一般是拌和用水量的0.5‰;面料中是1%~1.5%。, 加气剂 加气剂是一种憎水性表面活性物质,如松香皂、烷基苯磺酸钠等。在无机人造大理石中使用极少量的加气剂,可使大理石的变形能力增大,弹性模量降低,抗裂性和抗冲击性提高,不会因湿度、温度变化而发生裂纹,还能明显地提高抗冻性。一般加气剂的使用量为高铝水泥用量的0.05‰。若加气剂用量大,会产生大量空气细泡,且气泡多聚集在砂粒表面,削弱砂粒与水泥之间的胶结,导致强度降低。 第2章生产工艺 无机人造大理石的生产工艺流程为:模具处理→面料配制与浇注→底料配制与浇注→水中塑化与养护→脱模晾干→包装8-21-2-1模具处理模具使用前,要检查所有焊缝是否牢固、严密,再用熔化的沥青和石蜡浇灌模框两面的四边缝,以免水浸入框内影响产品质量。每次脱模后的模具先用刮刀清理,然后用稀硫酸及清水刷洗干净,晾干。使用时用净布擦干,再用脱模剂(液体石蜡)将四周擦匀。 8-21-2-2面料的配制与浇注 配制无机人造大理石的面料根据正面颜色和花纹而定。例如生产黑底白纹大理石,可将高铝水
无机工艺流程专题 1、锂离子电池的广泛应用使回收利用锂 资源成为重要课题。某研究性学习小组 对废旧锂离子电池正极材料(LiMn2O4、碳 粉等涂覆在铝箔上)进行资源回收研究， 设计实验流程如下： (1)第②步反应得到的沉淀X的化学式为 ________。 (2)第③步反应的离子方程式是 ______________________________________。 (3)第④步反应后，过滤Li2CO3所需的玻璃仪器有______________________________。若过滤时发现滤液中有少量浑浊，从实验操作的角度给出两种可能的原因：_________________。 (4)若废旧锂离子电池正极材料含LiMn2O4的质量为18.1 g，第③步反应中加入20.0 mL 3.0 mol·L－1的H2SO4溶液，假定正极材料中的锂经反应③和④完全转化为Li2CO3，则至少有________g Na2CO3参加了反应。 2、硫酸锌可作为食品锌强化剂的原料。工业上常用菱锌矿生产硫酸锌，菱锌矿的主要成分是ZnCO3，并含少量的Fe2O 3、FeCO3、MgO、CaO等，生产工艺流程示意如下： (1)将菱锌矿研磨成粉的目的是______________________________________。 (2)完成“氧化除铁”步骤中反应的离子方程式： Fe(OH)2＋________＋________===Fe(OH)3＋Cl－ (3)针铁矿(Goethite)是以德国诗人歌德(Goethe)名字命名的，组成元素是Fe、O和H，化学式量为89，化学式是____________________。 (4) Mg(OH)2Zn(OH)2MgCO3CaCO3开始沉淀的pH10.4 6.4－－ 沉淀完全的pH12.48.0－－ 开始溶解的pH－10.5－－ K sp 5.6×10－12－ 6.8×10－6 2.8×10－9
首先了解一下化工材料基本常识:1什么是树脂以及树脂的用途,树脂分不饱和树脂与饱和树脂环氧树脂酚醛树脂等几大分类,我们这里主要给你介绍一下不饱和聚脂树脂.不饱和聚脂树脂.按性能分有邻本型与间苯型两大类按用途分主要有A"人造大理石树脂"(例如885树脂颜色微蓝)B通用树脂(也叫手糊树脂例如:191树脂颜色透明浅黄色液体或微绿色)C人造"透光云石树脂"(中等粘度和高反应活性，耐光、耐水、耐候性优良。固化后具有很高的力学性能和硬度。特别适用于透明、耐光、耐水、耐候要求高的FRP制品。)D"水晶树脂"具有中等粘度和高反应活性，有优良的力学性能，色泽浅、透明度高、放热峰低。适合于制作工艺品，具有优良的强度、韧性以及耐候性。但以个人来看目前国内的水晶树脂硬度与做出来产品的质感完全没有日本水晶树脂好例如做水晶工艺品都用日本水晶树脂国产的做一般产品还是可以的．E＂食品级树脂＂有中等粘度和反应活性，固化后具有优良的力学性能。广泛应用于玻璃钢制品的手糊、缠绕等成型工艺特别适合于餐桌饮用水箱及输水管道内衬层（最直接的例子就是镶牙做假牙用的就是食品级树脂，当然质量好的还要是进口的）F＂模具树脂＂以邻苯二甲酸酐和标准二元醇为主要原料的不饱和聚酯树脂，已溶于苯乙烯中，具有中等粘度和中等反应活性，固化后具有优良的力学性能。是玻璃钢模具专用树脂。E＇胶衣树脂＂是以邻苯二甲酸酐和丙二醇为主要原料的不饱和聚酯树脂，加入进口气相二氧化硅及其它助剂制成的胶衣，已溶于苯乙烯中。具有高粘度和高触变、垂直面不流胶等优点。适合于一般玻璃钢制品表面涂层。也可以用在在人造大理石表面这样可以增加人造大理石亮度还有抗污染作用．我这里就简单的把主要用途比较广泛比较常用的树脂做一个介绍． 2，树脂填充料：A填充料简单分为重质碳酸钙（简称：钙粉）一般150目到400目比较常用价格一般在300左右一吨白度越白越好含水量越小越好．B轻氧化铝（简称铝粉）无毒无味阻燃用于制造人造大理石或半通明制品专用填料．山东铝业与河南产的比较好价格一般在3000多一吨铝粉分玛瑙粉与牙膏级铝粉实际就是一个目数小一个目数大而分的，我们使用牙膏放的就是铝粉 3模具分玻璃钢模具与硅胶模具与钢模具．玻璃钢模具与硅胶模具造价格很低工艺也很简单但使用次数少一般在100到300次左右，钢模是金属模具但造价很高使用次数是永久使用 4固化剂（无色透明）促进剂（深紫色）这两样是不可缺少的助剂没有他两个树脂无法固化无法才、形成坚硬的产品．用量很少一般是树脂的0．5％左右．根据环境温度而定温度高就少放温度底就多放点，树脂在固化时是放热过程不可把固化剂促进剂放的太多不然固化时间太短放热温度太高容易是制品开裂 5色浆：国产的做一般产品可以价格10到50一公斤，要做好的产品还要用英国产的色浆颜色正质感好价格在200多一公斤，我这里不是崇拜洋货，国产的确实不争气哈哈~~~颜色实际很重要决定了你的产品的外观与销售 6：脱膜腊：三星的最好但做人造石系列用地板腊就可以了价格便宜效果也很好，三星蜡在做模具或工艺品等时候用它． 工艺流程简介： A：人造颗粒石：颗粒制作是把人造大理石用粉碎机粉碎不同小颗粒及可，放如钙粉就是不透明的放如铝粉就是半透明的也叫水晶人造石． B：人造玉石是树脂加铝粉色浆必须用进口的在工艺上稍微处理一下就形成花纹了基本是水晶石一样配方 C人造餐桌：实际更简单设备投入也没多大，就是在天然大理石上披覆树脂但对树脂要求要高天然大理石用眼睛仔细看是有很小的孔隙的这也就是为什么天然大理石为什么抗污性不好的原因，但要是在天然石头表层弄上专用树脂也可以有效的与它粘合，在工艺上处理一就可以形成花纹． 流程：模具上蜡－－把混合料到上等20分左右固化脱模－按产品要求不同可以在后固化，后固化温度在50~80度间（可自己建设一个小房子，在里面配上电热管与温控器）也可以买
1、已知Mg 2+半径为，O 2-半径为，计算MgO 晶体结构的堆积系数与密度。 解：MgO 为NaCl 型，O 2-做密堆积，Mg 2+填充空隙。-2o r =，+2Mg r =，Z =4，晶 胞中质点体积：22(4/34/3)4o Mg r r ππ-+?+??，)(2-++=r r a ，晶胞体积=3a ，堆积系数=晶胞中MgO 体积/晶胞体积=%，密度=晶胞中MgO 质量/晶胞体积=3.49g/cm 3。 2、（1）一晶面在x 、y 、z 轴上的截距分别为2a 、3b 、6c ，求出该晶面的米勒指数；（2）一晶面在x 、y 、z 轴上的截距分别为a/ 3、b/2、c ，求出该晶面的米勒指数。 解：（1）∵ h ：k ：l=1/2：1/3：1/6=3：2：1， ∴ 该晶面的米勒指数为（321）； （2）（321） 3、设原子半径为R ，试计算体心立方堆积结构的（100）、（110）、（111）面 的面排列密度和晶面族的面间距。 解：在体心立方堆积结构中：R a 3/40= （100）面：面排列密度= ()589.016/323/4/2==ππR R 面间距=R R a 155.13/22/0== （110）面：面排列密度= ()()[]833.028/33/243/4/22==ππR R R 面间距= R R a 633.13/222/20== （111）面：面排列密度=()()2 2/2/4/160.340R π??==???? 面间距=R a 22/30= 4、临界半径比的定义是：紧密堆积的阴离子恰好互相接触，并与中心的阳离 子也恰好接触的条件下，阳离子半径与阴离子半径之比。即每种配位体的阳、阴离子半径比的下限。计算下列配位的临界半径比：（a ）立方体配位；（b ）八面体配位；（c ）四面体配位；（d ）三角形配位。 解：（1）立方体配位 在立方体的对角线上正、负离子相互接触，在立方体的棱上两个负离子相互接触。因此： ]22[2222222）（）（）（）（----+++=+r r r r r 732.0)13(/=-=-+r r
UPR类：不饱和聚酯树脂为基体的实体面材 一、规格尺寸 板材按长、宽、厚分为三种标准规格尺寸型式（单位:mm）人造石基 本知识 第一章人造石发展史 第一节人造石产生背景 一、其他材料有明显缺陷 其他材料都有明显缺陷；天然花岗石具有放射性对人对环境有毒害，密度大特重运输困难，天然色彩单调枯燥；木材易燃，不耐渗透；防火板硬度低,不耐腐蚀；不锈钢价格贵，不易加工，色彩单一；瓷砖，拼接安装有明显大缝隙；玻璃易碎，不易加工等明显缺陷。 二、人造石能弥补其缺陷 人造石则弥补了这些缺陷，同时其调色千变万化具有色彩丰富，阻然性能优异，易清洁打理，耐污染性，健康环保无辐射，手感舒适，韧性高，易于修复，防摩擦，防划伤等各种优点。 人造石的这些优点满足了人们对个性化的需求，对艺术美感的需求，对安全、健康、生态环保的要求，正因如此，人造石才能在激烈的市场竞争中从应运而生到独领风骚。 第二节杜邦发明人造石 1965年美国杜邦公司以甲基丙烯酸甲酯为粘合剂，配以天然大理石、方解石、硅砂、玻璃等无机粉料，再添加适量的阻燃剂，经浇铸、振动压缩、挤压等工序，制造出一种新型的复合材料，学名SOLID SURFACE，译名实体面材，俗称人造石。
第三节人造石风靡世界 一、英国公司改良生产技术 杜邦公司发明的人造石虽然表面硬度较高，质感较好；但成本高，技术复杂，无法得到普遍推广。后来英国Wellstone公司用不饱和树脂代替甲基丙烯酸甲酯生产人造石，使成本大大降低了，具备成本技术普及推广条件。 二、显著市场竞争优势 人造石具有各类显著特色优势，具备极强的市场竞争普及推广优势。 人造石色彩艳丽丰富；阻燃性能优异；易于清洁打理，耐污染性强；健康环保无辐射；手感舒适亲切，韧性高，易于修复，防摩擦防划伤；具备无孔均匀质，贯穿整个厚度的组成具有均一性，整体表里如一；同时又可以制成难以察觉接缝的连续表面，并且通过维护和翻新产品表面又能回复如初；正因为具备这些显著特色优势，消费者更愿意接受人造石，从而在与替代品竞争时具备显著市场竞争优势，抢占到消费者，具备极强的市场竞争普及推广优势。 三、日渐风靡世界 随着生产制造技术的日趋成熟，并迅速传到其他国家；加上人造石的显著市场竞争优势，日益受到世界各国消费者的青睐，人造石日渐风靡世界，在全球引领一场人造石消费文化潮流。 第四节人造石引入中国 一、产销量日趋增大 中国在二十世纪九十年代初引进人造石生产技术，并迅速生根开花，衍变出多种生产工艺方法，经过近十五年的发展，目前已发展成为一个初具规模的行业（年产值已达100多亿元），据统计1996年生产厂家不超过5家，1998年约为10家左右，到2000年已发展到50多家，而在2004年大大小小的厂家已超过150多家，现在估计上千家。销量每年均以倍增——1998年的销量约为50万张标准
第二章、晶体结构缺陷 1、缺陷的概念 2、热缺陷（弗伦克尔缺陷、肖特基缺陷） 热缺陷是一种本征缺陷、高于0K就存在，热缺陷浓度的计算 影响热缺陷浓度的因数：温度和热缺陷形成能（晶体结构） 弗伦克尔缺陷肖特基缺陷 3、杂质缺陷、固溶体 4、非化学计量化合物结构缺陷（半导体） 种类、形成条件、缺陷的计算等 5、连续置换型固溶体的形成条件 6、影响形成间隙型固溶体的因素 7、组分缺陷（补偿缺陷）：不等价离子取代 形成条件、特点（浓度取决于掺杂量和固溶度） 缺陷浓度的计算、与热缺陷的比较 幻灯片6 8、缺陷反应方程和固溶式 9、固溶体的研究与计算 写出缺陷反应方程→固溶式、算出晶胞的体积和重量→理论密度（间隙型、置换型）→和实测密度比较 10、位错概念 刃位错：滑移方向与位错线垂直，伯格斯矢量b与位错线垂直 螺位错：滑移方向与位错线平行，伯格斯矢量b与位错线平行 混合位错：滑移方向与位错线既不平行，又不垂直。 幻灯片7 第三章、非晶态固体 1、熔体的结构：不同聚合程度的各种聚合物的混合物 硅酸盐熔体的粘度与组成的关系 2、非晶态物质的特点 3、玻璃的通性 4、 Tg 、Tf ,相对应的粘度和特点 5、网络形成体、网络改变（变性）体、网络中间体 玻璃形成的结晶化学观点：键强，键能 6、玻璃形成的动力学条件 (相变)，3T图 7、玻璃的结构学说（二种玻璃结构学说的共同之处和不同之处） 8、玻璃的结构参数 Z可根据玻璃类型定，先计算R，再计算X、Y 注意网络中间体在其中的作用。 9、硅酸盐晶体与硅酸盐玻璃的区别 10、硼的反常现象 幻灯片8 第四章、表面与界面 1、表面能和表面张力，表面的特征 2、润湿的概念、定义、计算；槽角、二面角的计算 改善润湿的方法：去除表面吸附膜（提高固体表面能）、
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910312346.8 (22)申请日 2019.04.18 (71)申请人 王君国 地址 528225 广东省佛山市南海区狮山镇 狮中村白草岗（土名）车间三A2号 (72)发明人 王君国 (74)专利代理机构 深圳市科吉华烽知识产权事 务所(普通合伙) 44248 代理人 谢肖雄 (51)Int.Cl. C04B 28/00(2006.01) (54)发明名称 无机人造石配方 (57)摘要 本发明公开了无机人造石配方，由以下原料 制成：包括水泥10％-35％，骨料组合物65％- 90％，P29型号减水剂0.2％-.0.5％，P5044型号 增强剂0.8％-1.0％，P031型号固化剂0.02％，净 水4％-8％；骨料组合物由沙石、尾矿矿渣、废瓷 砖破碎料、各种低吸水率的建筑废料等材料搅拌 配成；通过采用本发明的无机人造石配方，相较 传统配方制造的人造石，具有硬度大和强度高的 特点，且由于采用无机无污染配方，在制作人造 石时可保证制作车间整洁卫生，且制作的人造石 在使用也具有环保的特点，同时本配方可采用流 水线的方式生产， 极大的增加了生产效率。权利要求书1页 说明书3页 附图1页CN 109928687 A 2019.06.25 C N 109928687 A
权 利 要 求 书1/1页CN 109928687 A 1.无机人造石配方，其特征在于，由以下原料制成：包括水泥10％-35％，骨料组合物65％-90％，P29型号减水剂0.2％-.0.5％，P5044型号增强剂0.8％-1.0％，P031型号固化剂0.02％，净水4％-8％。 2.根据权利要求1所述的无机人造石配方，其特征在于：所述骨料组合物由沙石、尾矿矿渣、废瓷砖破碎料、各种低吸水率的建筑废料等材料搅拌配成。 3.根据权利要求1所述的无机人造石配方，其特征在于：所述减水剂是一种P29型号的减水剂。 4.根据权利要求1所述的无机人造石配方，其特征在于：所述增强剂时一种P5044型号的增强剂。 5.根据权利要求1所述的无机人造石配方，其特征在于：所述固化剂是一种P031型号的固化剂。 6.根据权利要求1所述的无机人造石的制作方法，包括以下步骤。 (1)骨料组合物的制备：将沙石、尾矿矿渣、废瓷砖破碎料、各种低吸水率的建筑废料等材料进行破碎筛分。 (2)添加水泥：将10％-35％分量的水泥与65％-90％分量的骨料组合物混合。 (3)添加减水剂：将0.2％-0.5％分量的P29型号减水剂与步骤(2)所述的混合物混合。 (4)添加增强剂：将0.8％-1.0％分量的P5044型号增强剂与步骤(3)所述的混合物混合。 (5)添加固化剂：将0.02％分量的P031型号固化剂与步骤(4)所述的混合物混合。 (6)添加净水并搅拌：将步骤(5)所述的混合物与4％-8％分量的净水与混合。 (7)均匀搅拌：然后将混合物通过搅拌设备的匀速且均匀的搅拌。 (8)压制成型：将搅拌均匀的混合物用自动液压机的高压压制成型，可将无机人造石制作完成。 2
无机化学工艺流程 主备人：审核人： 1、无机化学工艺流程题的设计思路： 2、无机化学工艺流程题的一般解题步骤： 第一步：浏览全题，确定该流程的目的——由何原料获得何产物，对比原料和产物； 第二步：精读局部，明确反应原理——确定各步反应物、产物（正、逆向推断法结合），尽量弄懂流程图，但不必将每一种物质都推出。 第三步：针对问题再读图，明确要求——结合基础理论和实际问题，科学表述，规范书写。 3、无机化学工艺流程题中涉及的问题： ⑴原料的预处理 ①溶解：对金属及其氧化物通常采用酸溶，如用硫酸、盐酸、硝酸等，有时也常用碱溶 （如铝及氧化铝等物质）。（用酸或碱溶解盐主要是为了抑制盐水解）浸出：固体加水(或酸)溶解得到离子； 浸出率：固体溶解后，离子在溶液中的含量的多少； ②研磨：增大反应物接触面积，以加快反应速率或使反应更充分。 ③灼烧、煅烧：使物质高温下分解，或高温氧化等。 ⑵控制反应条件的方法 ①pH的控制：调节溶液的酸碱性使其中某些金属离子形成氢氧化物沉淀。 ②加热的目的：加快反应速率或促进化学平衡的移动。 ③降温的目的：防止某物质在高温下会分解，或为使平衡向需要的方向移动。 ④趁热过滤：防止某物质降温时会析出。 ⑤冰水洗涤：洗去晶体表面的杂质离子，并减少晶体在洗涤过程中的溶解损耗。 ⑥利用有机溶剂（乙醇、乙醚等）洗涤：洗去晶体表面的杂质，降低晶体的溶解度，使晶 体快速干燥。
⑦结晶过程的一般操作：蒸发浓缩→冷却结晶→过滤→洗涤→干燥。
例1、聚硅硫酸铁（PFSS）是新型无机高分子混凝剂，广泛应用于水的净化处理。PFSS 化学组成可表示为：[Fe2(OH)n(SO4)3－n/2(SiO2)x]m，由钢渣合成PFSS主要工艺流程如下： ⑴酸浸时，采用100~140℃和2~3h，其目的是。 ⑵氧化时，需将溶液冷却到40℃以下，其目的是。 ⑶除Al3+时，先调节pH值到（参见右表），得Fe(OH)3沉淀， 开始沉淀pH 沉淀完全pH Al3+ 3.5 4.7 Fe3+ 1.9 3.2 ⑷Na2SiO3溶液可由SiO2渣除杂后与35%的NaOH溶液反应制备，该反应的离子方程式为。 ⑸水解聚合时，强力搅拌的目的是； 检验透明橙红色液体中，其分散质直径在l~l00nm的简单方法是 。例2、以氯化钾和钛白厂的副产品硫酸亚铁为原料生产硫酸钾、过二硫酸铵和氧化铁红颜料，原料的综合利用率较高。其主要流程如下：

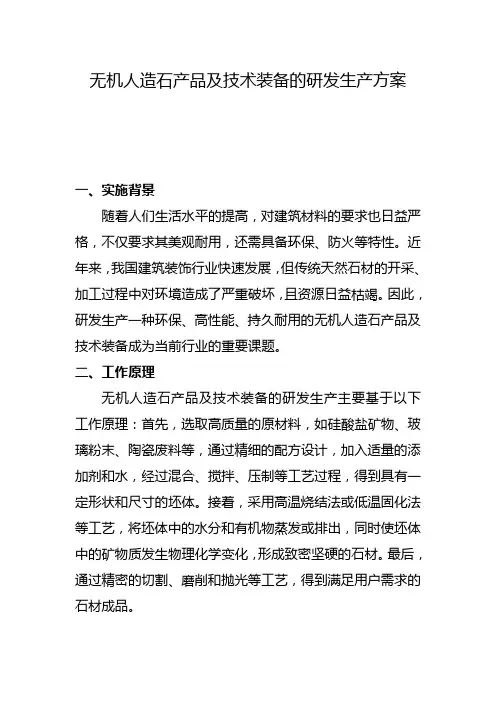

人造石行业知识及简介 1 人造石行业知识及前景 1.1 人造石概述 人造石，又称人造合成石，是利用天然石材碎料，经胶黏剂、固化剂、助剂等粘结，再经抽真空挤压成型而做成的一种装饰面坯（块、板）料。人造石的坯（块、板）料经切割、铣磨、抛光等加工后，最终做成各种装饰板材、异型材。 1.2 人造石的发展简史 人们利用自然界的石料从事生产、生活已有几十万年的历史了，作为建筑和装饰使用的石材，据记载也有上万年的历史。近现代，人们利用大规模的工业化开采石材，使得取自自然界中的石材数量迅速增长，但是人们也意识到自然界中的石材并不是取之不尽，用之不竭的，人们注意到了对采集、加工石料的副产品－碎屑的利用、开发，如制造混凝土、筑路基、制作水磨石等，其中利用石材制作复合装饰材料，已经有上百年的历史了，人们最熟悉的水磨石在一定意义上也是早期的无机人造石。但水磨石仿真性、自然色泽、纹理很差，强度也低，形状单调。怎样利用自然界中的原始碎屑，制出更加逼真的天然石材效果呢？有着用石材盖房，又特别喜爱不断用石材翻新、维修建筑的意大利人，受制作瓷砖须将陶土搅拌混合再将其挤压成陶瓷制品的启示，首先制出石粉与水泥或树脂结合的复合板。但是强度、抗折、抗压等性能均不理想，其产品只能装饰在室外粗糙的地方，色彩品种也单一。20世纪60年代，意大利百里通（breton）公司在总结一些合成石的经验与失败的基础上，把树脂与石料混合装入模具，依据使用方向不同生产出大大小小多种规格的长方形石料，使用的技术类似混凝土预铸件技术，但通常产品形体过大，品种单一、性能差，如产品密度低、气孔多、蔬松等缺点，市场前景并不好。而1968年意大利百利通（Breton）公司推出第一条具有真空、搅拌、振动的人造石生产线以来，人造石产品质量有了质的飞跃，它奠定了现代化人造石规模化生产的基础。以后人造石生产线经过不断改进，到2005年全世界使用百利通人造石生产线已近150条，一些公司围绕这一技术相继开发了一些辅助设备，近些年来又开发了直接压片（板）状的人造石生产线，使人造石生产装备与产品更加完善与丰富。 20世纪70年代末到80年代初，我国先后有北京大理石厂、广东云浮市粤云新型石材有限公司、山西福茂石材公司等全套引进了意大利百利通的合成生产线，成为我国较早进入市场规模化的生产企业；20世纪90年代，台湾罗马石材公司全套引进百利通人造石装备在台湾大量生产，后又在苏州成立了目前国内最
1. 不一致熔融化合物，连线规则 答：不一致熔化合物是一种不稳定的化合物，加热到一定温度会发生分解，分解产物是一种液相和一种固相，液相和固相的组成与化合物组成都不相同。（2.5分） 连线规则：将一界线（或其延长线）与相应的连线（或其延长线）相交，其交点是该界线上的温度最高点。（2.5分） 2. 非本征扩散，稳定扩散 非本征扩散：受固溶引入的杂质离子的电价和浓度等外界因素所控制的扩散。或由不等价杂质离子取代造成晶格空位，由此而引起的质点迁移。（2.5） 稳定扩散：若扩散物质在扩散层dx内各处的浓度不随时间而变化，即dc/dt=0。这种扩散称稳定扩散。（2.5分） 3. 非均匀成核, 一级相变 非均匀成核：是指借助于表面、界面、微粒裂纹器壁以及各种催化位置等而形成晶核的过程一级相变：体系由一相变为另一相时，如两相的化学势相等但化学势的一级偏微商(一级导数)不相等的称为一级相变。（2.5） 4. 晶粒生长，二次再结晶 晶粒生长：平衡晶粒尺寸在不改变其分布的情况下，连续增大的过程。（2.5分） 二次再结晶：是少数巨大晶粒在细晶消耗时成核长大的过程。（2.5分） 5. 一致熔融化合物，三角形规则 答：一致熔融化合物是一种稳定的化合物，与正常的纯物质一样具有固定的熔点，熔化时，产生的液相与化合物组成相同。（2.5分） 三角形规则：原始熔体组成点所在副三角形的三个顶点表示的物质即为其结晶产物；与这三个物质相应的初初晶区所包围的三元无变量点是其结晶结束点。（2.5分） 6. 晶粒生长，二次再结晶 晶粒生长：平衡晶粒尺寸在不改变其分布的情况下，连续增大的过程。（2.5分） 二次再结晶：是少数巨大晶粒在细晶消耗时成核长大的过程。（2.5分） 7.液相独立析晶，切线规则 答：液相独立析晶：是在转熔过程中发生的，由于冷却速度较快，被回收的晶相有可能会被新析出的固相包裹起来，使转熔过程不能继续进行，从而使液相进行另一个单独的析晶过程，就是液相独立析晶。（2.5） 切线规则：将界线上某一点所作的切线与相应的连线相交，如交点在连线上，则表示界线上该处具有共熔性质；如交点在连线的延长线上，则表示界线上该处具有转熔性质，远离交点的晶相被回吸。 8.本征扩散，不稳定扩散， ．答：本征扩散：空位来源于晶体结构中本征热缺陷，由此而引起的质点迁移。（2.5）不稳定扩散：扩散物质在扩散层dx内的浓度随时间而变化，即dc/dt≠0。这种扩散称为不稳定扩散。（2.5分） 9.均匀成核，二级相变, 答：均匀成核是晶核从均匀的单相熔体中产生的过程。（2.5分） 相变时两相化学势相等，其一级偏微商也相等，但二级偏微商不等的相变。（2.5分）10.烧结，泰曼温度 答：烧结：由于固态中分子（或原子）的相互吸引，通过加热，使粉末体产生颗粒粘结，经过物质迁移使粉末体产生强度并导致致密化和再结晶的过程。（2.5） 泰曼温度：反应物开始呈现显著扩散作用的温度。（2.5）
第一章晶体几何基础 1-1 解释概念： 等同点：晶体结构中，在同一取向上几何环境和物质环境皆相同的点。 空间点阵：概括地表示晶体结构中等同点排列规律的几何图形。 结点：空间点阵中的点称为结点。 晶体：内部质点在三维空间呈周期性重复排列的固体。 对称：物体相同部分作有规律的重复。 对称型：晶体结构中所有点对称要素（对称面、对称中心、对称轴和旋转反伸轴）的集合为对称型，也称点群。 晶类：将对称型相同的晶体归为一类，称为晶类。 晶体定向：为了用数字表示晶体中点、线、面的相对位置，在晶体中引入一个坐标系统的过程。 空间群：是指一个晶体结构中所有对称要素的集合。 布拉菲格子：是指法国学者A.布拉菲根据晶体结构的最高点群和平移群对称及空间格子的平行六面体原则，将所有晶体结构的空间点阵划分成14种类型的空间格子。 晶胞：能够反应晶体结构特征的最小单位。 晶胞参数：表示晶胞的形状和大小的6个参数（a、b、c、α 、β、γ ）. 1-2 晶体结构的两个基本特征是什么？哪种几何图形可表示晶体的基本特征？ 解答：⑴晶体结构的基本特征： ①晶体是内部质点在三维空间作周期性重复排列的固体。
②晶体的内部质点呈对称分布，即晶体具有对称性。 ⑵14种布拉菲格子的平行六面体单位格子可以表示晶体的基本特征。 1-3 晶体中有哪些对称要素，用国际符号表示。 解答：对称面—m，对称中心—1，n次对称轴—n，n次旋转反伸轴—n 螺旋轴—ns ，滑移面—a、b、c、d 1-5 一个四方晶系的晶面，其上的截距分别为3a、4a、6c，求该晶面的晶面指数。解答：在X、Y、Z轴上的截距系数：3、4、6。 截距系数的倒数比为：1/3:1/4:1/6=4:3:2 晶面指数为：（432） 补充：晶体的基本性质是什么？与其内部结构有什么关系？ 解答：①自限性：晶体的多面体形态是其格子构造在外形上的反映。 ②均一性和异向性：均一性是由于内部质点周期性重复排列，晶体中的任何一部分在结构上是相同的。异向性是由于同一晶体中的不同方向上，质点排列一般是不同的，因而表现出不同的性质。 ③对称性：是由于晶体内部质点排列的对称。 ④最小内能和最大稳定性：在相同的热力学条件下，较之同种化学成分的气体、液体及非晶质体，晶体的内能最小。这是规则排列质点间的引力和斥力达到平衡的原因。 晶体的稳定性是指对于化学组成相同，但处于不同物态下的物体而言，晶体最为稳定。自然界的非晶质体自发向晶体转变，但晶体不可能自发地转变为其他物态。
1、用于人造大理石的大理石碎片、其制造方法以及包含该大理石碎片的人造大理石 2、大理石碎屑制造用树脂组合物、利用了该树脂组合物的大理石碎屑制造方法及利用该大理石碎屑制造的人造大理石 3、一种人造大理石的原料组合物和一种人造大理石的制备方法及一种人造大理石 4、大理石碎片及其制备方法以及使用该大理石碎片的人造大理石 5、包括苯乙烯-甲基丙烯酸甲酯共聚物的树脂组合物、使用该树脂组合物制备的人造大理石及使用该树脂组合物的人造大理石的制备方法 6、一种人造大理石及其使用该人造大理石制造卫浴设备的方法 7、一种人造大理石的原料组合物和一种人造大理石 8、人造大理石，生产人造大理石的系统和方法 9、人造大理石用糊剂组合物及使用其制造人造大理石的方法 10、含有立体透明大理石碎片的人造大理石及其制备方法 11、仿大理石团块图案人造石的制备方法及其制备的人造石 12、一种仿大理石莎安娜高档品种图案之人造石的制备方法及其制备的人造石 13、具有天然花岗石质感的人造碎片及包含其的人造大理石 14、一种人造大理石的制造方法 15、一种含微胶囊相变材料的节能型人造大理石的制备方法 16、包含含有透明和反光材料的碎片的人造大理石及其制备方法 17、透光人造大理石及其制造方法 18、人造大理石和方法 19、用于人造大理石的树脂组合物 20、人造大理石制品 21、人造大理石的立体浮印法及其产品 22、抗菌人造大理石组合物 23、生产具有条纹图案的人造大理石的方法 24、人造大理石的制造方法 25、人造镜面大理石及其制作工艺 26、制造具有条状图案的人造大理石的方法 27、丙烯酸系片状成形料或预制整体模塑料及其生产和生产丙烯酸人造大理石的方法以及增稠剂 28、人造大理石音箱的制造方法 29、丙烯酸类SMC或BMC及其生产方法、丙烯酸类人造大理石的生产方法、和增稠剂 30、丙烯酸酯类预混料、丙烯酸酯类人造大理石及其制备方法 31、一种人造大理石用不饱和聚酯树脂的合成方法 32、单色调纯无机人造大理石荒料的生产工艺及装置 33、无机人造大理石荒料生产中的压滤装置及工艺 34、纯无机仿天然人造洞石大理石荒料的制造工艺及装置 35、具有多种设计图案的人造大理石及其制备方法 36、用于丙烯酸类人造大理石的组合物 37、人造大理石用氢氧化铝的制备方法 38、使用共挤出的含有透明碎片的人造大理石及其制备方法
无机化学工艺流程 主备人：审核人：1、无机化学工艺流程题的设计思路： 2、无机化学工艺流程题的一般解题步骤： 第一步：浏览全题，确定该流程的目的——由何原料获得何产物，对比原料和产物； 第二步：精读局部，明确反应原理——确定各步反应物、产物（正、逆向推断法结合），尽量弄懂流程图，但不必将每一种物质 都推出。 第三步：针对问题再读图，明确要求——结合基础理论和实际问题，科学表述，规范书写。 3、无机化学工艺流程题中涉及的问题： ⑴原料的预处理 ①溶解：对金属及其氧化物通常采用酸溶，如用硫酸、盐酸、硝酸 等，有时也常用碱溶（如铝及氧化铝等物质）。（用酸或碱 溶解盐主要是为了抑制盐水解）
浸出：固体加水(或酸)溶解得到离子； 浸出率：固体溶解后，离子在溶液中的含量的多少； ②研磨：增大反应物接触面积，以加快反应速率或使反应更充分。 ③灼烧、煅烧：使物质高温下分解，或高温氧化等。 ⑵控制反应条件的方法 ①的控制：调节溶液的酸碱性使其中某些金属离子形成氢氧化物沉淀。 ②加热的目的：加快反应速率或促进化学平衡的移动。 ③降温的目的：防止某物质在高温下会分解，或为使平衡向需要的方向移动。 ④趁热过滤：防止某物质降温时会析出。 ⑤冰水洗涤：洗去晶体表面的杂质离子，并减少晶体在洗涤过程中的溶解损耗。 ⑥利用有机溶剂（乙醇、乙醚等）洗涤：洗去晶体表面的杂质，降 低晶体的溶解度，使晶体快速 干燥。 ⑦结晶过程的一般操作：蒸发浓缩→冷却结晶→过滤→洗涤 →干燥。
例1、聚硅硫酸铁（）是新型无机高分子混凝剂，广泛应用于水的净化处理。化学组成可表示为：[2()n(4)3－2(2)x]m，由钢渣合成主要工艺流程如下： ⑴酸浸时，采用100~140℃和2~3h，其目的是。 ⑵氧化时，需将溶液冷却到40℃以下，其目的是。 ⑶除3+时，先调节值到（参见右表），得()3沉淀，过滤除去滤液，再用硫酸溶解()3得硫酸铁溶液。 开始沉淀沉淀完全 3+ 3.5 4.7 3+ 1.9 3.2 ⑷23溶液可由2渣除杂后及35%的溶液反应制备，该反应的离子方程式为 。
