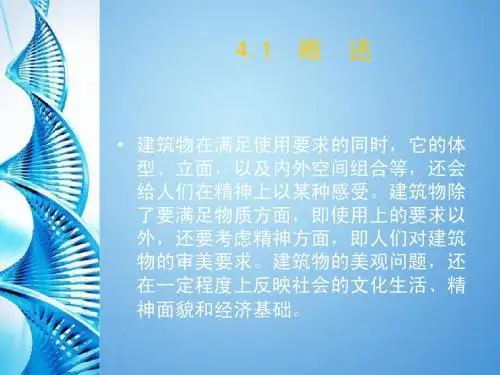

第4章建筑立面设计

第一章绪论一、学习要求：本章主要涉及建筑的基本知识和基本概念。

通过本章的学习，应着重掌握建筑的构成要素和建筑方针；建筑的分类和等级划分；建筑模数与模数制度概念。

其次应理解建筑设计的依据和要求，对建筑的产生和发展等内容可作一般性了解。

二、重点、难点分析：1 、建筑的产生与发展；2 、建筑的构成要素；3 、建筑的分类；4 、建筑的分级；5 、建筑工程设计的内容；6 、建筑工程设计的程序；7 、建筑设计的依据。

三、单元测试1．建筑的基本要素有三个方面，即：功能、技术和形象。

2．古希腊的建筑特色主要体现在建筑的柱式上，有代表性的柱式有多立克、爱奥尼和科林斯柱式。

3．建筑物按其使用功能不同，一般分为民用、工业和农业等。

4．建筑物的耐火等级是由构件的燃烧性能和耐火极限两个方面来决定的，共分为 4 级。

5．建筑工程设计包括建筑设计、设备设计、结构设计等三个方面的内容。

6．地震烈度一般划分为12度，烈度在6度以下时，地震对建筑物的影响较小，一般可不考虑抗震措施。

7．《建筑模数协调统一标准》中规定，基本模数以 M表示，数值为100mm。

8．地震烈度表示地面及房屋建筑遭受地震破坏的程度。

房屋抗震设防的重点应在 6、7、8、9度地区。

9．公共建筑及综合性建筑总高度超过24 m者为高层(不包括单层主体建筑)；高度超过100 m时，为超高层建筑。

10．住宅建筑按层数划分为：1-3层为低层；4-6层为多层；7-9层为中高层；>10为高层。

11．建筑的构成三要素中1是建筑的目的，起着主导作用。

①建筑功能②建筑的物质技术条件③建筑形象④建筑的经济性12．建筑是建筑物和构筑物的统称， 3 属于建筑物。

①住宅、堤坝等②学校、电塔等③工厂、展览馆等④烟囱、办公楼等13．民用建筑包括居住建筑和公共建筑，其中 3 属于居住建筑。

①托儿所②宾馆③公寓④疗养院14．建筑物的耐久等级为二级时其耐久年限为 1 年，适用于一般性建筑。

①50～100 ②80～150 ③25～50 ④15～2515．普通粘土砖承重墙，当厚度为240mm时，其耐火极限为 1 。

房屋建筑学课后习题第一章：民用建筑设计1.建筑的含义是什么？构成建筑的基本要素是什么？答：建筑是指建筑物与构筑物的总称，是人工创造的空间环境，直接供人使用的建筑叫建筑物，不直接供人使用的建筑叫构筑物。

构成建筑的基本要素有三个，分别为建筑功能、建筑技术和建筑形象，三者是辩证统一的关系。

3.什么叫做构件的耐火等级？建筑的耐火等级如何划分？耐久等级又如何划分？答：耐火等级是指建筑构件按时间-温度标准曲线进行耐火实验，从受到火的作用时起，到时去支持能力或完整性被破坏或失去隔火作用时止的这段时间，用小时表示。

建筑按耐火等级分类分为四级，分级确定的依据是组成房屋构建的耐火极限和燃烧性能。

按建筑的耐久年限分类同样分为四级，分级的依据是主体机构确定的耐久年限。

4.实行建筑模数协调统一的意义何在？基本模数、扩大模数、分模数的含义和适用范围是什么？?答：实行建筑模数协调统一标准是为了实现建筑工业化大规模生产，推进建筑工业化的发展而制定出来的。

?基本模数是模数协调中选用的基本尺寸单位。

其数值定为100m，符号为M，即1M＝100mm。

整个建筑物或其一部分以及建筑组合件的模数化尺寸都应该是基本模数的倍数。

??扩大模数是基本模数的整倍数。

扩大模数的基数应符合下列规定：?（1）水平扩大模数的基数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm。

?（2）竖向扩大模数的基数为3M和6M，其相应的尺寸为300mm和600mm。

?分模数是基本模数的分数值，其基数为1/10M、1/5M、1/2M等3个，其相应的尺寸为10mm、20mm、50mm。

?模数数列的幅度及适用范围如下：（1）水平基本模数的数列幅度为1~20M。

主要适用于门窗洞口和构配件断面尺寸。

?（2）竖向基本模数的数列幅度为1~36M。

主要适用于建筑物的层高、门窗洞口、构配件等尺寸。

柱间的方形大窗、带壁柱的小窗、柱间连续的拱形门
❖ 掌握适度→ 既整齐统一 又丰富变化 → 不琐碎零乱 不单调呆板
3. 掌握虚实的对比和变化 ❖ 虚实对比 → 凹凸光影 强烈对比
→实墙与洞口 栏板凹廊 柱墩门廊 → 实面为主 厚实封闭
→虚面为主 轻巧开敞
门窗、阳台、墙面出出进进的变化，是住宅建筑永远的主题
→竖向 立柱 墙墩 凹凸 → 挺拔 庄重 高耸
❖ 横竖向划分的比较 →横向：外廊宽度不大，走廊采用悬挑结构 →竖向：走廊宽度较大，外墙面需设置柱或墙墩等 垂直受力构件
2. 掌握节奏的变化和韵律感 ❖ 节奏韵律→ 规律的重复、变化 相同构部件
→ 对应内部空间 划分排列组合 → 立面形式 呼应 内部功能
❖ 墙承重结构支承系统的墙体布置： 考虑因素：建筑空间分隔、结构受力合理、通风采
光、设备布置和走向 ①横墙承重；②纵墙承重；③纵横墙混合承重
？
❖ 墙承重结构支承系统的特点和适用范围：
✓ 特点：不能留有过多的洞口，承重墙体位置不能任 意更改。
✓ 适用：在使用周期内室内空间功能和尺度都相对固 定的建筑物。
❖ 如：砖木结构、石木结构、砖石结构、砖砼结构等
西 安 大 雁 塔 ， 砖 木 结 构
砖 木 结 构 是 塔 式 建 筑 的 主 题
布 （达 公拉 元宫 7， 世石 纪木 ）结
构
统一花岗石的墙身；木制 屋顶及窗檐的外挑起翘设 计；全部的铜瓦鎏金装饰， 以及由经幢、宝瓶、摩羯 鱼、金翅鸟做脊饰的点缀。
❖ 建筑材料、高度、荷载→分为砌体墙承重的混合 结构系统、钢筋砼承重系统。
➢ 1. 砌体墙承重：墙体材料的来源丰富，施工方便， 对建筑平面的适应性强，因此大量应用于低层和多 层的民用建筑，特别是住宅、旅馆、学校、幼托、 办公用房和一些小型商业用房、工业厂房、诊疗所 等。

上一张 下一张 主 页 退 出
1、柱网尺寸的确定
（1）跨度尺寸的确定 A、生产设备的大小及布置 B、车间内部通道 C、《厂房建筑模数协调标准》的要求
上一张 下一张 主 页 退 出
工艺设计中应考虑如下因素：
① 设备大小 ② 设备布置方式 ③ 交通运输所需空间 ④生产操作及检修所需空间
上一张 下一张 主 页 退 出
第二节 单层厂房设计
单层厂房的平面设计 单层厂房的剖面设计 单层厂房的立面设计
上一张 下一张 主 页 退 出
一、单层厂房平面设计
目的要求： 1、使学生了解生产工艺与建筑平面设
计的关系； 2、掌握厂房平面形式及特点； 3、能够经济合理确定厂房的柱网尺寸。 教学内容：
上一张 下一张 主 页 退 出
范围内二者造价相等） 当低部的实际宽度小于W时，可不设高差，
把低部与高部拉平； 当低部的实际宽度大于W时，应设高差。
上一张 下一张 主 页 退 出
构造角度：
《厂房建筑模数协调标准》规定： ①在采暖和不采暖的多跨厂房中，高差值等
于或小于1.2M时不设高差； ②在不采暖的多跨厂房中,高跨一侧仅有一个
的集中荷载； ②屋顶结构复杂； ③造价高； ④抗震性能不好。
上一张 下一张 主 页 退 出
矩形天窗的设计：
①天窗宽度：厂房跨度的1/2-1/3； ②天窗位置高度：指天窗下沿至工作面的
高度；厂房跨度的0.35-0.7； ③天窗间距:指天窗轴线间的距离；小于
天窗位置高度的4倍以内； ④相邻天窗玻璃间距：一般取相邻天窗高
2、L形、П形、Щ形平面
L形、П形、Щ形平面的特点： ①厂房各部宽度不大，厂房周长较长，可
在较长的外墙上设置门窗，室内采光通 风条件好； ②纵横跨垂交,要垂交处构件类型增多,构造 复杂，需设防震缝； ③外墙长度较长，造价及维修费用较高， 室内各种工程管线较长。
