试卷A课程：《建筑CAD》专业班级姓名学号考场座位号一、单选题：（每题1分，共30分）1. 按哪个键可切换文本窗口和绘图窗口（）A.F2B.F8C.F3D.F52. 在CAD 中为一条直线制作平行线用什么命令（）A.移动B.镜像C.偏移D.旋转3. 在哪个层创建的块可在插入时与当前层特性一致（）A.0 层B.在所有自动产生的层C.所有图层D.新建的图层4. 一个完整的尺寸由几部分组成（）A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头5. 若要将图形中的所有尺寸都标注为原有尺寸数值的 2 倍，应设定以下哪项（）A.文字高度B.使用全局比例C.测量单位比例D.换算单位6. 在画多段线时，可以用哪一个选项来改变线宽？（）A.宽度B.方向C.半径D.长度7. 下面的各选项都可以绘制圆弧，除了哪一项不行？（）A.起点、圆心、终点B.起点、圆心、方向C.圆心、起点、长度D.起点、终点、半径8. 在图层管理器中，影响图层显示的操作有（）A.锁定图层B.新建图层C.删除图层D.冻结图层9. 渲染三维模型时，哪种不可渲染出物体的折射效果（）A.一般渲染B.普通渲染C.照片级光线跟踪渲染D.照片级真实感渲染10. AUTOCAD 中用于绘制圆弧和直线结合体的命令为（）A.圆弧B.构造线C.多段线D.样条曲线11. 正交的开关快捷键为（）A.F2B.F3C.F5D.F812. 用户在对图形进行编辑时若需要选择所有对象，应输入（）A.夹点编辑B.窗口选择C.ALLD.单选13. 下面的哪一种方式可以使得光标锁定预先定义的栅格（）A.栅格B.正交C.当前图层命令D.栅格捕捉设置14. 在AUTOCAD 中，下列哪一个命令可以设置图纸边界（）A.GRIDB.SNAP 和GRIDC.LIMITSD.OPTIONS15. 样式20±0.5是公差标注中的（）形式。

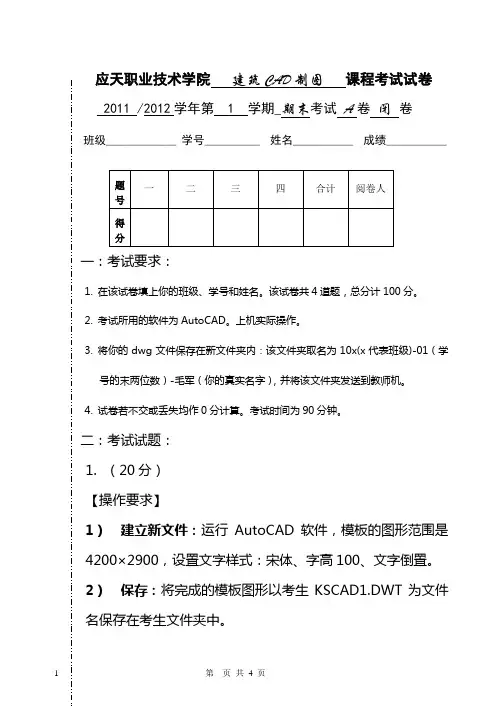

应天职业技术学院建筑CAD制图课程考试试卷 2011 /2012学年第 1 学期_期末考试A卷闭卷班级______________ 学号___________ 姓名____________ 成绩____________一：考试要求：1. 在该试卷填上你的班级、学号和姓名。
该试卷共4道题，总分计100分。
2. 考试所用的软件为AutoCAD。
上机实际操作。
3. 将你的dwg文件保存在新文件夹内：该文件夹取名为10x(x代表班级)-01（学号的末两位数）-毛军（你的真实名字），并将该文件夹发送到教师机。
4. 试卷若不交或丢失均作0分计算。
考试时间为90分钟。
二：考试试题：1.（20分）【操作要求】1）建立新文件：运行AutoCAD软件，模板的图形范围是4200×2900，设置文字样式：宋体、字高100、文字倒置。
2）保存：将完成的模板图形以考生KSCAD1.DWT为文件名保存在考生文件夹中。
2.（20分）【操作要求】1）建立新图形文件：建立新图形文件，绘图区域为420×297。
2）绘图：i.绘制一个宽为10、外圆半径为100的圆环。
ii.在圆中绘制箭头，箭头的尾部宽为10，箭头起始宽度（圆环中心处）为20；箭头的头尾与圆环的水平四分点重合。
绘制一个直径为50的同心圆。
完成后的图形如图2所示.3）保存：将完成的图形以考生KSCAD2.DWG为文件名保存在考生文件夹中。
图23. （30分）【操作要求】1）建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区域内。
2）绘图：按照图3规定的尺寸绘图，要求图形层次清晰，图层设置合理。
楼梯轮廓线应给一定的宽度，宽度自行设置。
3）保存：将完成的图形以考生KSCAD3.DWG为文件名保存在考生文件夹中。
图3（KSCAD3.DWG）4．（30分）【操作要求】先绘制该图形，墙体宽为240及120，再按本题图示要求标注尺寸与文字，要求文字样式、文字大小、尺寸样式等设置合理恰当。
建筑工程CAD绘图技能测试试卷（答案见尾页）一、选择题1. 以下关于建筑工程CAD绘图的说法，正确的是（）。
A. CAD软件只能用于绘制建筑平面图。
B. CAD软件只能用于绘制建筑立面图。
C. CAD软件可以用于绘制建筑剖面图。
D. CAD软件只能用于绘制建筑详图。
2. 在建筑工程CAD中，以下哪个命令用于设置图层颜色？A. LAYERB. COLORC. STYLED. SHADOW3. 在建筑工程CAD中，如何快速选择当前绘图视图的比例尺？A. 输入“SCALE”命令。
B. 选择“工具”菜单下的“选项”选项。
C. 使用“Ctrl+”组合键。
D. 按下F4键。
4. 在建筑工程CAD中，如何删除一条已经画好的线？A. 直接点击这条线，然后按删除键。
B. 使用“ERASE”命令。
C. 使用“X”键。
D. 使用“Delete”键。
5. 在建筑工程CAD中，如何设置绘图单位？A. 选择“工具”菜单下的“选项”选项。
B. 点击“文件”菜单下的“新建”命令。
C. 使用“UNITS”命令。
D. 按下Ctrl+1组合键。
6. 在建筑工程CAD中，如何保存当前绘图视图？A. 使用“QSAVE”命令。
B. 使用“QSAVEAS”命令。
C. 使用“SAVE”命令。
D. 使用“SAVEAS”命令。
7. 在建筑工程CAD中，如何撤销上一次的操作？A. 使用“UNDO”命令。
B. 使用“CTRL+Z”组合键。
C. 使用“CTRL+Y”组合键。
D. 使用“撤销”按钮。
8. 在建筑工程CAD中，如何切换当前绘图视图的角度视图？A. 使用“VIEW”命令。
B. 使用“PAN”命令。
C. 使用“SCALE”命令。
D. 使用“ROTATE”命令。
9. 在建筑工程CAD中，如何设置绘图比例尺？A. 选择“工具”菜单下的“选项”选项。
B. 点击“文件”菜单下的“新建”命令。
C. 使用“SETSCALE”命令。
D. 按下Ctrl+2组合键。

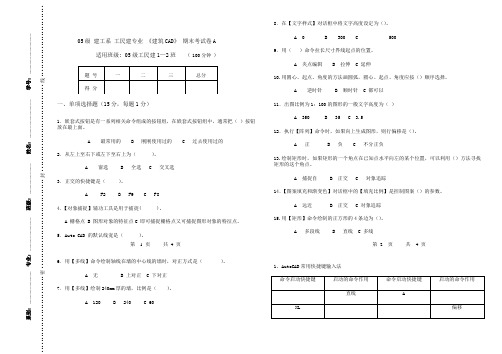

05级 建工系 工民建专业 《建筑CAD 》 期末考试卷A适用班级: 05级工民建1—2班 ( 100分钟 )一、单项选择题（15分，每题1分）1．嵌套式按钮是有一系列相关命令组成的按钮组，在嵌套式按钮组中，通常把（ ）按钮放在最上面。
A 最常用的B 刚刚使用过的C 过去使用过的2．从左上至右下或左下至右上为（ ）。
A 窗选 B 全选 C 交叉选 3．正交的快捷键是（ ）。
A F2B F9C F8 4．【对象捕捉】辅功工具是用于捕捉( )。
A 栅格点B 图形对象的特征点C 即可捕捉栅格点又可捕捉图形对象的特征点。
5．Auto CAD 的默认线宽是（ ）。
A 0.2 mmB 0.15 mmC 0.25 mm6．用【多线】命令绘制轴线在墙的中心线的墙时，对正方式是（ ）。
A 无 B 上对正 C 下对正 7．用【多线】绘制240mm 厚的墙，比例是（ ）。
A 120 B 240 C 608．在【文字样式】对话框中将文字高度设定为（）。
A 0 B 300 C 500 9．用（ ）命令拉长尺寸界线起点的位置。
A 夹点编辑 B 拉伸 C 延伸10.用圆心、起点、角度的方法画圆弧，圆心、起点、角度应按（）顺序选择。
A 逆时针 B 顺时针 C 都可以 11．出图比例为1：100的图形的一般文字高度为（ ） A 350 B 35 C 3.512．执行【阵列】命令时，如果向上生成图形，则行偏移是（）。
A 正 B 负 C 不分正负13.绘制矩形时，如果矩形的一个角点在已知点水平向左的某个位置，可以利用（）方法寻找矩形的这个角点。
A 捕捉自B 正交C 对象追踪14．【图案填充和渐变色】对话框中的【填充比例】是控制图案（）的参数。
A 远近 B 正交 C 对象追踪 15.用【矩形】命令绘制的正方形的4条边为（）。
A 多段线 B 直线 C 多线二、填空（30分，每空一分）1、AutoCAD 常用快捷键输入法 ······························密·························密·························密··························密·································· 系别：_____________ 专业：____________班级：____________ 姓名：_______________ 学号：________________第 1 页 共 4 页 第 2 页 共 4 页三、问答题(55分)1．观察图形的方法有哪些？（5分）2．利用观察图形命令去观察图形，图形的尺寸是否真的变大或缩小了？（5分）3．Enter 键有哪些作用？（5分）4.如何改变多段线的线宽？（5分）5．建筑平面图内符号类对象的绘制有什么特点？（5分）6．尺寸标注可以做哪些方面的修改？（5分）7.简述设计说明等大量文字的输入方法（5分）8.如果绘制出的轴线显示的不是中心线时，应作那些检查？（10分）9.制作1：1的模板和1：100的模板有哪些不同，两者使用方法是否相同？（10分） ································密·························密·························密·························密································ 系别：_____________ 专业：____________班级：____________ 姓名：_______________ 学号：________________第3页 共4 页 第 4 页 共 4 页05级建工系工民建专业《Auto CAD建筑制图教程》期末考试答案A一、单项选择题（15分，每题1分）B AC B C A C A A A A A C B A二、填空（30分，每空1分）三、问答题( 70分)1．观察图形的方法有哪些？（5分）答：观察图形的方法有拾取、窗选、交叉选、全选、栅选、快速选择、循环选择和从选择中剔除。
丈夫志四方，有事先悬弧，焉能钧三江，终年守菰蒲。
——《顾炎武》建筑CAD 试题及答案1. (单选题) 在CAD 中当一对象从图形中被删除时,使用下述哪一个命令恢复该对象( )。
(本题3.0分)A、 ctrl+zB、 cancelC、 restoD、 replace标准答案：A2. (单选题) 在CAD中创建一个圆与已知圆同心,可以使用哪个修改命令( )。
(本题3.0分)A、 阵列B、 复制C、 偏移D、 镜相标准答案：C3. (单选题) AutoCAD 的英文全称是( )。
(本题3.0分)A、 AutomAtic Computer Aided DesignB、 Autodesk Computer Aided DesignC、 CAD2000D、 CAD2002标准答案：B人不知而不愠，不亦君子乎？——《论语》大丈夫处世，不能立功建业，几与草木同腐乎？——《罗贯中》4. (单选题) 在CAD中SAVE命令可以( )。
(本题3.0分)A、 保存图形B、 会退出AutocadC、 定期地将信息保存在磁盘上D、 以上都是标准答案：A5. (单选题) 在CAD中如果可见的栅格间距设置得太小, AutoCAD将出现如下提示( )。
(本题3.0分)A、 不接受命令B、 “栅格太密无法显示”信息C、 产生错误显示D、 自动调整栅格尺寸使其显示出来标准答案：B6. (单选题) 在CAD中如果执行了缩放命令的“全部”选项后,图形在屏幕上变成很小的一个部分,则可能出现的问题是( )。
(本题3.0分)A、 溢出计算机内存B、 将图形对象放置在错误的位置上C、 栅格和捕捉设置错误D、 图形界限比当前图形对象范围大标准答案：D解析：常将有日思无日，莫待无时思有时。
——《增广贤文》勿以恶小而为之，勿以善小而不为。
——刘备7. (单选题) 在CAD 中图层上对象不可以被编辑或删除,但在屏幕上还是可见的,而且可以被捕捉到则该图层被( )。
共2建筑CAD A卷与答案一、填空题(每空1.5分,共15分)1. AutoCAD的坐标系统有______________、______________，其____________是固定不变的。
2.既可以绘直线，又可以绘曲线的命令是_____________。
3. AutoCAD中可以创建____________个图层。
4. 画一个半径为5的圆，确定圆心，输入d后，应再输入________。
5. 在AutoCAD中，显示坐标的方式有三种，分别为___________、和__________。
6. AutoCAD中F1键的功能是____________。
二、判断题(正确的请在括号中填“√”，错误的请在括号中填“X”，每题1共11分)1. 在AutoCAD中无法使用透视方式观察三维模型（）2. 范围缩放可以显示图形范围并使所有对象最大显示（）3. CAD不仅是辅助设计，而且可以代替人的设计（）4. 在AutoCAD中，QUIT图形文件名存盘，而后可以返回操作系统（）5. COPY命令产生对象的拷贝，而保持原对象不变（）6. 不能为尺寸文字添加后缀。
（）7. AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（）8. 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
（）9. 特性匹配可以将源对象的颜色、图层、线型等特性全部赋给目标对象，也可将源对象的图元类型赋给目标对象。
（）10. 使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（）11. 在电脑中，可以将在一台电脑上画好的图形，原封不动的复制到另外一台电脑上。
（）三、单项选择题(每题2分，共22分)1. 要使直线或线段只能是水平方向或垂直方向，可执行( )。
A．正交模式B．对象捕捉C．栅格显示D．直线2. 在绘制直线时，可以使用以下快捷输入方式( )。
A．C B．L C．PAN D．E3. 不是环形阵列定义阵列对象数目和分布方法的是( )。
建筑CAD专项期末考试A1、命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：［单选题］*A、直线B、多段线正确答案）C、多线D、样条曲线2、在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和［单选题］*A、建筑结构图B、建筑截面图C、建筑详图（正确答案）D、建筑给排水图3、通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是［单选题］*A、长对正，高相等，宽平齐B、长相等，高平齐，宽对正C、长平齐，高对正，宽相等D、长对正，高平齐，宽相等正确答案）4、使用publish命令发布建筑工程图纸到DWF文件时，如果文件中不包含图层和块的信息，需要在“发布选项…”中的（）里设置［单选题］*A、常规DWF选项B、DWF信息选项C、DWF数据选项正确答案）D、DWF文件选项5、建筑平面图中作为轴线的构造线（线型为“ISO dash do巧，无论怎样缩放，都体现不出该对象为点划线，可能造成这种现象的原因是［单选题］*A、构造线不能够设置线型，改为直线即可B、对象的线型只有在图层中设置才有效C、全局线型比例因子太大或太小（正确答案）D、着色模式改为“二维线框”6、在建筑平面图中标注数值0120、±120时需要输入的字符代码是［单选题］*A、%%ul20, %%cl20B、%%ol20, %%ul20C、%%cl20, %%pl20（正确答案）D、%%dl20, %%ul207、对建筑图进行标注，当标注线与图线重合时，可以省略的标注内容是［单选题］*A、尺寸线B、尺寸界线（正确答案）C、箭头标记D、尺寸数字8、下列关于标高标注说法错误的是［单选题］*A、标高是标注建筑物高度的一种尺寸标注形式B、标图包括相对标图和绝对标图两种C、建筑物底层地坪高度是相对标高的零点D、标高数字一般保留四位小数正确答案）9、建筑总平面图中标注的尺寸以（）为单位，一般标注到小数点后（）位；其它建筑图样（平、立、剖面）中所标注的尺寸则以（）为单位；标高都以（）为单位。
建筑cad大学考试试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的工具是：A. 圆B. 直线C. 多段线D. 样条曲线答案：B2. 在建筑CAD中，用于创建墙体的命令通常是：A. LINEB. RECTANGLEC. WALLD. POLYLINE答案：C3. 以下哪个选项不是CAD图层的基本属性？A. 颜色B. 线型C. 线宽D. 尺寸答案：D4. 在CAD中，如何快速选择所有相同属性的对象？A. 使用过滤器B. 使用选择框C. 使用快速选择D. 使用鼠标右键答案：C5. 以下哪个命令用于在CAD中创建圆？A. CIRCLEB. ELLIPSEC. ARCD. SPLINE答案：A6. CAD中，用于修改对象属性的命令是：A. PROPERTIESB. CHPROPC. CHANGED. MODIFY答案：A7. 在CAD中，如何将一个图层设置为当前图层？A. 使用LAYER命令B. 右键点击图层名称C. 直接在命令行输入图层名称D. 使用鼠标左键点击图层名称答案：A8. 以下哪个命令用于在CAD中创建矩形？A. RECTANGLEB. BOXC. POLYLINED. RECT答案：A9. CAD中，用于测量两点之间距离的命令是：A. DISTB. MEASUREC. LENGTHEND. MIDPOINT答案：A10. 在CAD中，如何将多个对象组合成一个块？A. GROUPB. BLOCKC. WBLOCKD. MINSERT答案：B二、填空题（每题2分，共20分）1. 在CAD中，______命令用于创建新的图层。
答案：LAYER2. 要将CAD图纸保存为PDF格式，可以使用______命令。
答案：PLOT3. 在CAD中，______命令允许用户定义新的线型。
答案：LINETYPE4. 使用______命令可以快速复制一个对象。
答案：COPY5. 要将CAD图纸中的所有对象都对齐到一个共同的基准点，可以使用______命令。
计算机辅助绘图试题一、填空题（每空2分，15题，共30分）1.图形阵列命令又可细分为矩形阵列和______________。
2.通过面域命令将平面图形转化为面域时，必须要求平面几何图形是__________________。
3.在输入多行文字时，像“1/2”、“a/b”等可以用_____________________命令使其成为分数形式。
4.创建射线的命令是____________________。
5.若要输入一个极坐标点，极角为30度，极径为100毫米，则要在命令行输入的命令是___________________。
6. 若要用多线命令绘制宽度为240毫米的墙体，默认格式中总偏移量为3，则比例应该设为_______________。
7.在标注样式中，若设置全局比例因子为100，标注字体高度为5毫米，而最终的出图比例为1：100，则在输出的图中，标注字体高度为__________________。
8.假设A点绝对坐标为（10，20），B点的绝对坐标为（20，20），则B 点相对于A点的相对坐标应该输入____________________。
9. __________________命令可将选中对象尺寸进行真实的放大或者缩小，这和实时缩放不同。
10.在直线的拉长命令中，P分支选项是表示以百分比的形式来进行直线拉伸，若原直线长度为100，以50%进行拉长，则进行一次拉长操作后的直线长度为_____________。
11.块可分为内部块和外部块，其中内部块只能在本张图形执行插入命令，而外部块可在____________________执行插入命令。
12.在三维绘图中，主要的操作对象是曲面和_____________。
13.在插入表格时，可以通过指定插入点和指定_______________两种方式来进行，两种方式可设定的参数也不一样。
14.在输入单行文字时，常要用到特殊符号的输入，若要输入“黄海学院”，则应该输入的字符是__________________。
建筑cad一级考试试题及答案一、选择题（每题2分，共40分）1. 在AutoCAD中，以下哪个命令用于创建矩形？A. RECTB. CIRCLEC. LINED. ARC答案：A2. 如何在AutoCAD中设置绘图比例？A. 使用SCALE命令B. 使用LIMITS命令C. 使用ZOOM命令D. 使用LAYOUT命令答案：D3. 在AutoCAD中，哪个命令用于绘制直线？A. LINEB. RECTC. CIRCLED. ARC答案：A4. 如何在AutoCAD中创建一个圆？A. 使用RECT命令B. 使用LINE命令C. 使用CIRCLE命令D. 使用ARC命令5. 在AutoCAD中，哪个命令用于创建圆弧？A. CIRCLEB. ARCC. LINED. RECT答案：B6. 如何在AutoCAD中创建多段线？A. 使用LINE命令B. 使用POLYLINE命令C. 使用RECT命令D. 使用CIRCLE命令答案：B7. 在AutoCAD中，哪个命令用于创建多边形？A. POLYLINEB. RECTC. POLYGOND. CIRCLE答案：C8. 如何在AutoCAD中创建一个椭圆？A. 使用RECT命令B. 使用POLYLINE命令C. 使用ELLIPSE命令D. 使用CIRCLE命令答案：C9. 在AutoCAD中，哪个命令用于创建点？B. LINEC. RECTD. CIRCLE答案：A10. 如何在AutoCAD中创建一个文本标注？A. 使用TEXT命令B. 使用MTEXT命令C. 使用DIMENSION命令D. 使用BLOCK命令答案：A11. 在AutoCAD中，哪个命令用于创建尺寸标注？A. TEXTB. MTEXTC. DIMENSIOND. BLOCK答案：C12. 如何在AutoCAD中创建一个块？A. 使用TEXT命令B. 使用MTEXT命令C. 使用BLOCK命令D. 使用DIMENSION命令答案：C13. 在AutoCAD中，哪个命令用于插入一个块？A. INSERTB. BLOCKC. TEXTD. MTEXT答案：A14. 如何在AutoCAD中创建一个图层？A. 使用LAYER命令B. 使用LINE命令C. 使用RECT命令D. 使用CIRCLE命令答案：A15. 在AutoCAD中，哪个命令用于修改对象属性？A. PROPERTIESB. LINEC. RECTD. CIRCLE答案：A16. 如何在AutoCAD中使用复制命令？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A17. 在AutoCAD中，哪个命令用于移动对象？A. COPYB. MOVEC. ROTATED. SCALE答案：B18. 如何在AutoCAD中使用旋转命令？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：C19. 在AutoCAD中，哪个命令用于缩放对象？A. COPYB. MOVEC. ROTATED. SCALE答案：D20. 如何在AutoCAD中使用修剪命令？A. 使用TRIM命令B. 使用COPY命令C. 使用MOVE命令D. 使用ROTATE命令答案：A二、填空题（每题2分，共20分）1. 在AutoCAD中，使用____命令可以快速选择具有相同属性的对象。
建筑cad试题及答案大全建筑CAD试题及答案大全一、单项选择题1. CAD的全称是（）A. Computer Aided DesignB. Computer Aided DrawingC. Computer Aided DevelopmentD. Computer Aided Display答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？（）A. LINEB. CIRCLEC. ARCD. SPLINE答案：A3. 在建筑CAD中，尺寸标注的精度通常至少是多少？（）A. 1 mmB. 1 cmC. 1 dmD. 1 m答案：B4. AutoCAD中，使用哪个命令可以快速选择具有相同属性的对象？（）A. SELECTB. FILTERC. FINDD. QUERY答案：B5. 在建筑CAD图纸中，比例尺的作用是什么？（）A. 调整图纸大小B. 显示实际尺寸C. 计算面积D. 美观图纸答案：B二、多项选择题1. 在AutoCAD中，以下哪些工具用于修改对象？（）A. MOVEB. COPYC. ARRAYD. TRIM答案：A, B, C, D2. 建筑CAD图纸中可能包含哪些类型的信息？（）A. 建筑平面图B. 建筑立面图C. 建筑剖面图D. 建筑材料列表答案：A, B, C, D三、判断题1. 在CAD中，所有的图形对象都必须是闭合的。
（）答案：错误2. 使用CAD软件可以提高设计效率和准确性。
（）答案：正确3. 在建筑CAD中，图层管理对于组织图纸非常重要。
（）答案：正确四、简答题1. 简述CAD在建筑设计中的作用。
答：CAD（计算机辅助设计）在建筑设计中的作用包括提高设计效率、精确表达设计意图、便于修改和更新设计、便于图纸的存档和共享等。
2. 解释什么是建筑CAD中的图层，并说明其重要性。
答：图层是建筑CAD中用于组织和管理图纸中不同类型信息的工具。
每个图层可以包含不同类型的图形对象，如墙体、门窗、标注等。
建筑cad试题及答案详解建筑CAD试题及答案详解一、单项选择题1. CAD软件中的“图层”功能主要用于控制图形的哪一方面？A. 颜色B. 线型C. 打印D. 所有以上选项答案：D2. 在AutoCAD中，使用哪个命令可以绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A3. 如果需要在CAD中修改一个已经绘制的圆形的半径，应该使用哪个命令？A. OFFSETB. FILLETC. CHANGED. SCALE答案：D4. 在建筑CAD中，通常使用哪种比例来表示建筑平面图？A. 1:1B. 1:50C. 1:100D. 1:500答案：C5. 下列哪个选项不是CAD中常用的绘图单位？A. 英寸B. 毫米C. 厘米D. 米答案：A二、多项选择题6. 在CAD软件中，哪些操作可以用于选择对象？A. 单击选择B. 窗口选择C. 交叉窗口选择D. 按住Shift键选择答案：A, B, C7. 在建筑CAD中，创建一个块（Block）可以带来哪些好处？A. 重复使用B. 简化复杂图形C. 提高绘图速度D. 增加文件大小答案：A, B, C8. 下列哪些因素会影响CAD图形的打印输出？A. 图层设置B. 打印样式C. 线宽D. 文件大小答案：A, B, C三、判断题9. 在CAD中，所有的图形对象都必须放置在0层上。
答案：错误。
CAD中可以创建多个图层，并将对象放置在不同的图层上以便于管理和控制。
10. 使用CAD软件绘制的图形可以无限放大而不失真。
答案：正确。
CAD软件中的图形是基于矢量的，可以无限制地放大或缩小而不会失真。
四、简答题11. 简述CAD软件在建筑行业中的作用。
答案：CAD软件在建筑行业中扮演着至关重要的角色。
它允许设计师和工程师创建精确的二维和三维图形，用于建筑设计、结构工程、施工细节和设施管理。
CAD软件的使用提高了设计效率，减少了错误和遗漏，同时也便于团队成员之间的协作和沟通。
中等职业学校201 年季学期《建筑CAD》期末考试题一、选择题（每题4分，共40分）1、建筑CAD是一款：（）A、计价软件B、算量软件C、制图软件D、办公软件2、表示什么构件：（）A、门B、窗C、阳台D、墙体3、表示什么构件：（）A、墙体B、门C、桌子D、柱子4、在建筑CAD中表示什么：（）A、轴号B、字母C、字号D、图形5、阵列命令分为环形阵列和（）A、椭圆阵列B、矩形阵列C、异形阵列D、三角阵列6、在建筑施工图轴号的绘制中，横轴通常用( )表示。
A、字母B、拼音C、阿拉伯数字D、希腊字母7、在建筑施工图轴号的绘制中，纵轴通常用( )表示。
A、字母B、拼音C、阿拉伯数字D、希腊字母8、在建筑施工图的绘制中，轴线通常用什么颜色表示（）。
A、绿色B、黑色C、白色D、红色9、若需要将一个图形的直角变为圆角，可以通过快捷键命令（）进行操作。
A、CHAB、FC、XD、M10、若需要绘制一个正多边形，可以通过快捷键命令（）进行操作。
A、POLB、PQLC、PELD、PDF二、填空题（每题4分，共40分）1、直线的快捷键命令是。
2、阵列的快捷键命令是。
3、建筑施工图中门用字母来表示。
4、建筑CAD中快捷键命令“H”的作用是。
5、修剪的快捷键命令是。
6、圆形的快捷键命令是。
7、多线的快捷键命令是，多线编辑器的快捷键命令是。
8、如果想绘制出关于某轴对称的图形，可以使用的快捷键命令是。
9、如果想对一个已有的图形进行一定角度的旋转，可以使用的快捷键命令是。
10、如果需要对已绘制的图形作文字注释，可以使用的快捷键命令是。
三、简答题（每题20分，共20分）简要写出绘制以下图形能用到的作图命令的顺序以及快捷键( 命令之间用箭头表示，例如：直线（L矩形（REC）)：。
《岗位任职合格证书》全国统一考试建筑CAD考试试题（A卷）（考试时间：100分钟总分：100分）成绩：一：填空题：（共11题每题2分计22分）1、拉伸（Stretch）命令常用的选择集构造方式为和。
2、选择对象单击鼠标右键，出现的快捷菜单和鼠标空闲时右键快捷菜单相比，增加了。
3、选择对象单击鼠标右键，出现的快捷菜单和鼠标空闲时右键快捷菜单相比，减少了，。
4、在状态栏上的“DYN”上右键，在快捷菜单中选择“设置”出现的对话框是。
5、从工具选项板中的“建筑”中拖出门－公制，该门是动态块，定义了门的宽度（线性参数），该参数的最小值最大值是。
6、定义动态块的线性参数，该参数的值集中距离类型有. 。
7、动态块中的参数要定义自定义特性，可以通过指定块中几何图形的，和。
8、动态块中动作与参数的关系是一般是先向块中添加参数，然后添加动作，而且动作与参数及对象必须。
9·、在进行移动操作时，选择对象结束后，选择“位移（D）”选项，然后给定坐标（30，55），则图形对象移动量为。
10、分解对象编组将会。
11. 3D空间的高度和厚度是使用__ _命令。
二、选择题：（共10题每题2分计20分）1、利用编程计算正弦函数（SIN 0）以弧度表示的角度的正弦值（）A、0．0B、1.0C、-1.0D、22、下面的哪个函数是将一个给定的整数转换为字符串（）A、RTOSB、ITOAC、PROMPTD、GETINT3、下面的哪个操作可以完成移动、复制、旋转和缩放所选对象的多种编辑功能（）A、MOVEB、ROTAEC、COPYD、MOCORO4、设置实体曲面轮廓线数使用（）A、SURFTABB、ISOLINESC、DISPSILHD、ELEV5、WEDGE是以下哪一种实体形成的命令。
（）A、圆锥B、圆柱C、楔形D、球形6、保存块的应用以下（）操作。
A、WBLOCKB、BLOCKC、INSERTD、MINSERT7、将一个指定的平面一个或多个三维对象切开，形成一个实体对象，以上操作要用到下面哪个命令。
《建筑CAD》考试试题（A）姓名：考号：班级：成绩：一、填空题（每空 1 分，共8 分）1.CAD 是的缩写，其中文含义是2.画完一幅图后，在保存该图形文件时用作为扩展名。
3．将一个对象的特性应用到其他对象上去，可用命令。
4．剪切物体需用命令。
5.当使用LINE 命令封闭多边形时，最快的方法是。
6.打开/关闭正交方式的功能键为。
7.用命令可以恢复最近一次被ERASE 命令删除的图元。
二.单选题（每题 2 分，共30 分）1．用TEXT 命令书写直径符号时应使用。
A．%%d B．%%p C．%%c D．%%u2．在画多段线时，可以用哪一个选项来改变线宽A.宽度B.方向C.半径D.长度3.AutoCAD 中模板文件的扩展名是。
A．CFG B．DWG C．SHX D．DWT4.对象捕捉功能开启或关闭用功能键。
A．F6 B．F7 C．F8 D．F35.CP 是哪个命令的热键名。
A.C IRLCE B．COPY C．CHAMFER D．SPLINEDIT6.ARC 子命令中的（S，E，A）指的是哪种画圆弧方式。
A．起点、圆心、终点B．起点、终点、半径C．起点、圆心、圆心角D．起点、终点、圆心角7．打印图形的键盘命令是。
A.D O B．PLAY C．PLOT D．DRAW8.在其他命令执行时可输入执行的命令称为。
A．编辑命令B．执行命令C．透明命令D．绘图命令9.对实体进行编辑时，如果要从选择集中剔除所有已选对象，以下不可采用的方法。
A．按ESC 键撤消本次操作B．先键入R 再键入AC．先键入R 再键入ALL D．按住SHIFT 键同时用鼠标再度选中它们10.用命令可以设置图形界限。
A．SCALE B．EXTEND C．LIMITS D．LAYER11.下面的各选项都可以绘制圆弧，除了哪一项不行？A.起点、圆心、终点B.起点、圆心、方向C.圆心、起点、长度D.起点、终点、半径12．将矩形作STRETCH 拉伸操作，选择实体时要保证。
《建筑CAD》期中测试试卷一、单选题（每题2分，共17题，总共34分）1.绘制建筑施工图，一般先绘制平面图，绘制平面图一般先绘制（）。
[单选题] *A. 定位轴线(正确答案)B.墙体轮廓线C.门窗D.任意图元2.绘制相对定位轴线对称的双线墙体，多线对正J应答的子选项是（）。
[单选题] *A.上线（T）B.无线（Z）(正确答案)C.下线（B）D.以上均可3.分解指令explode的快捷键是（）。
[单选题] *A.EB. X(正确答案)C.EXD.EXP4.多线样式设置，新建包含四条直线的多线，其上线与下线距离为240，调用该样式绘制半砖墙体上四线窗户，其多线比例应该是（）。
[单选题] *A.120B.240C.1D.0.5(正确答案)5.要定义一个其他图形文件都能够使用的图块的命令是（）。
[单选题] *A.BMAKEB.BLOCKC.WBLOCK(正确答案)D.INSERT6.单行文字指令的快捷键是（）。
[单选题] *A.STB.DT(正确答案)C.MTD.ED7.文字输入时，用（）来输入直径符号。
[单选题] *A.%%C(正确答案)B.%%dC.%%uD.%%P8.CAD尺寸标注样式设置快捷键是（）。
[单选题] *A.AB.BC.CD.D(正确答案)9.建筑制图线性尺寸标注的尺寸箭头类型是（）。
[单选题] *A.实心闭合B.空心闭合C.建筑标记(正确答案)D.倾斜10.一个图形包含有多个标注样式，如何选定其中一个标注样式（）。
[单选题] *A.新建B.修改C.置为当前(正确答案)D.样式替代11.镜像指令所复制图形的对称线的位置是（）。
[单选题] *A.任意的(正确答案)B.水平的C.垂直的D.水平或垂直的12.用矩形阵列指令作实体阵列时，希望向右下方排列实体，应输入（）。
[单选题] *A.正行距负列距B.负行距负列距C.正行距正列距D.负行距正列距(正确答案)13.绘制梯段上行下行指引线（包含箭头），通常选择（）指令。
武汉理工大学继续教育学院昆明函授站
《建筑CAD》试题（A）
年级专业：姓名：学号：得分：
一、填空题（每空2分，15题，共30分）
１.利用AutoCAD绘制对称体，常绘制出其中的一半，另一半应用__________________命令完成．
2.通过面域命令将平面图形转化为面域时，必须要求平面几何图形_______________．
3．图形阵列命令又可细分为矩形阵列和______________．
4.创建射线的命令是____________________．
5.若要输入一个极坐标点，极角为30度，极径为100毫米，则要在命令行输入的命令是___________________．
6. 若要用多线命令绘制宽度为240毫米的墙体，默认格式中总偏移量为3，则比例应该设为_______________．
7.在标注样式中，若设置全局比例因子为100，标注字体高度为5毫米，而最终的出图比例为1：100，则在输出的图中，标注字体高度为__________________．
8.假设A点绝对坐标为（10，20），B点的绝对坐标为（20，20），则B点相对于A点的相对坐标应该输入____________________．
9. __________________命令可将选中对象尺寸进行真实的放大或者缩小，这和实时缩放不同．
10.在直线的拉长命令中，P分支选项是表示以百分比的形式来进行直线拉伸，若原直线长度为100，以50%进行拉长，则进行一次拉长操作后的直线长度为_____________．
11.块可分为内部块和外部块，其中内部块只能在本张图形执行插入命令，而外部块可在____________________执行插入命令．
12.在三维绘图中，主要的操作对象是曲面和_____________．
13.在插入表格时，可以通过指定插入点和指定_______________两种方式来进行，两种方式可设定的参数也不一样．
14.在输入单行文字时，常要用到特殊符号的输入，若要输入１５０则应该输入的字符是__________________．
15.选中一个或者多个对象后，出现的蓝色的表征对象特点的标记，称为对象的_________________, 通过它我们可以使实现一些快捷的操作．
二、简答题（每题10分，6题，共60分）
1．列举出至少4种三维实体的名称．
2．请列举出至少４种AutoCAD的工作界面内容（如标题栏、绘图区等）．
3．在图层特性管理器中中，可以调整的选项有哪些？
4．对所示图形进行布尔操作，请分别画出进行并集，交集，差集（A减B）后的图形．
5．简述图案填充中，孤岛的填充方式，画图说明．
6．请列举出至少5种对象捕捉点的类型，并画出其捕捉符号．三、论述题（10分）
请列举在AutoCAD中实现精确绘图的常用方法．。
