建筑工程中的CAD软件使用教程随着科技的不断发展，CAD（Computer-Aided Design，计算机辅助设计）已经成为现代建筑工程中不可或缺的工具。
CAD软件可以帮助建筑师和设计师以更高效、准确的方式制作建筑图纸和设计方案。
本文将为您介绍建筑工程中常用的CAD软件的使用教程。
一、AutoCADAutoCAD是目前市场上最常用的CAD软件之一。
下面将为您介绍AutoCAD的使用方法和一些技巧。
1. 创建新文件：启动AutoCAD后，可通过“新建”按钮或键盘快捷键Ctrl + N来创建新的CAD文件。
在弹出的窗口中，您可以选择文件的尺寸、单位和比例。
2. 绘制基本图形：AutoCAD提供了许多用于绘制基本图形的工具，如直线工具（Line）、圆工具（Circle）和矩形工具（Rectangle）。
您可以通过点击工具栏上的图标或使用相应的快捷键来使用这些工具。
3. 编辑图形：AutoCAD提供了一系列的编辑工具，可以帮助您对已绘制的图形进行修改和编辑。
例如，您可以使用移动工具（Move）来移动图形，使用旋转工具（Rotate）来旋转图形，使用镜像工具（Mirror）来镜像图形等。
4. 应用图层：图层是AutoCAD中非常重要的概念，它可以帮助您对图形进行组织和管理。
您可以使用图层工具（Layer）来创建新的图层，设置图层的属性，并将不同的图形元素放置在不同的图层上。
5. 使用尺寸和标注工具：AutoCAD提供了一些用于添加尺寸和标注的工具，如尺寸工具（Dimension）和注释工具（Annotation）。
您可以使用这些工具来标注图纸上的尺寸、角度和注释信息，使得图纸更直观、清晰。
二、SketchUpSketchUp是一款由Google公司开发的绘图软件，它的特点是界面简单直观，很适合初学者使用。
下面将为您介绍SketchUp的使用方法和一些技巧。
1. 绘制基本形状：SketchUp提供了一些用于绘制基本形状的工具，如线段工具（Line）、矩形工具（Rectangle）和圆形工具（Circle）。
一、教案基本信息教案名称：《建筑CAD》课时安排：45分钟教学目标：1. 让学生了解建筑CAD的基本概念和应用领域。
2. 培养学生掌握建筑CAD的基本操作技巧。
3. 使学生能够运用建筑CAD软件进行简单的建筑图纸绘制。
教学方法：1. 讲授法：讲解建筑CAD的基本概念、应用领域和操作技巧。
2. 示范法：展示建筑CAD软件的操作过程和绘图实例。
3. 练习法：让学生亲自动手操作，进行建筑图纸的绘制。
教学准备：1. 计算机教室，每台计算机安装有建筑CAD软件。
2. 教学PPT。
3. 建筑图纸实例。
二、教学内容与步骤1. 导入新课介绍建筑CAD的概念和应用领域，激发学生的学习兴趣。
2. 讲解建筑CAD的基本概念讲解建筑CAD的定义、发展历程和常用软件。
3. 讲解建筑CAD的应用领域讲解建筑CAD在建筑设计、施工、监理等领域的应用。
4. 演示建筑CAD的基本操作演示建筑CAD软件的启动、界面布局、工具栏功能等。
5. 学生动手练习让学生亲自动手操作，熟悉建筑CAD软件的基本界面和工具。
6. 课堂小结总结本节课学生所学的建筑CAD基本概念和操作技巧。
三、作业布置1. 课后练习：运用建筑CAD软件，绘制一个简单的建筑平面图。
2. 课后思考：探讨建筑CAD在未来的发展趋势和应用前景。
四、教学反思本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学策略，以提高学生对建筑CAD的学习兴趣和实际操作能力。
五、课后辅导针对学生在课后练习中遇到的问题，教师应及时给予解答和指导，帮助学生提高建筑CAD的操作水平。
鼓励学生参加建筑CAD的相关竞赛和活动，拓宽视野，提升自身能力。
六、第6-8课时教案内容6. 教学内容与步骤1. 讲解建筑CAD绘图基础a. 讲解建筑CAD软件的绘图设置，包括单位、界限、图层等。
b. 讲解建筑CAD坐标系统和绘图坐标。
2. 演示建筑CAD绘图技巧a. 演示建筑CAD软件的基本绘图命令，如直线、矩形、圆等。

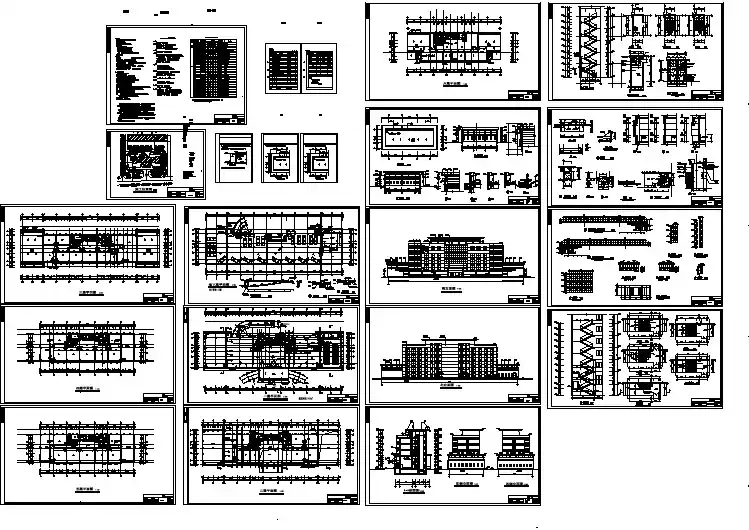

cad建筑制图国家标准CAD建筑制图国家标准。
CAD（Computer-Aided Design，计算机辅助设计）技术在建筑行业中得到了广泛的应用，成为了建筑制图的重要工具。
为了规范和统一CAD建筑制图的标准，我国制定了一系列的国家标准，以确保建筑制图的质量和准确性。
本文将就CAD建筑制图国家标准进行详细介绍，希望能对广大建筑行业从业者有所帮助。

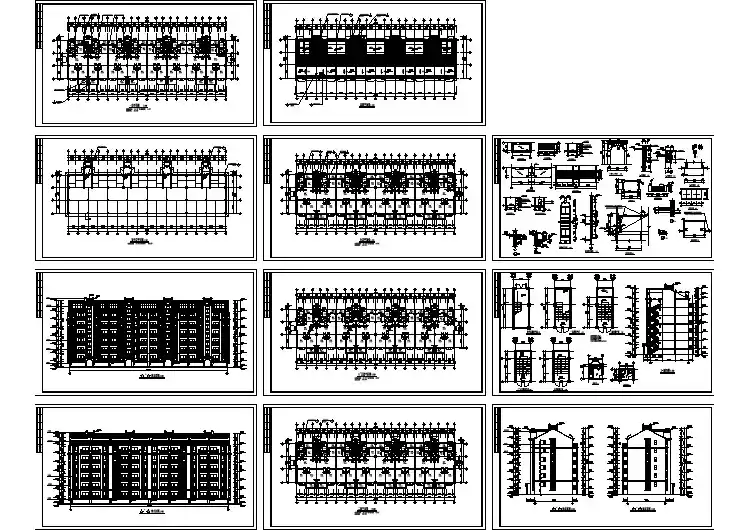

首先，CAD建筑制图国家标准主要包括了建筑图纸的格式、标注、符号、线型、颜色等方面的规定。
在建筑图纸的格式方面，国家标准对图幅尺寸、图幅折叠、图框、图样编号等都做出了详细的规定，以确保建筑图纸的统一和规范。
在标注方面，国家标准规定了建筑图纸上各种标注的格式、内容、大小、位置等，以确保建筑图纸的清晰和易读。
在符号、线型、颜色等方面，国家标准也做出了详细的规定，以确保建筑图纸的统一性和规范性。
其次，CAD建筑制图国家标准还包括了建筑图纸的制作流程、审查标准、质量要求等方面的规定。
在建筑图纸的制作流程方面，国家标准规定了建筑图纸的制作步骤、文件命名规范、版本控制要求等，以确保建筑图纸的制作过程有条不紊、规范有序。
在审查标准方面，国家标准规定了建筑图纸的审查程序、审查内容、审查要求等，以确保建筑图纸的质量和准确性。
在质量要求方面，国家标准规定了建筑图纸的质量标准、精度要求、完整性要求等，以确保建筑图纸的质量达到国家标准要求。
最后，CAD建筑制图国家标准的实施对于建筑行业具有重要的意义。
一方面，国家标准的实施可以提高建筑图纸的质量和准确性，减少因图纸错误而导致的建筑质量问题和工期延误。
另一方面，国家标准的实施可以促进建筑行业的规范化发展，提高建筑行业的整体水平和竞争力。
因此，建筑行业的从业者应当严格遵守CAD建筑制图国家标准，提高对国家标准的认识和理解，不断提升自身的制图能力和水平。
综上所述，CAD建筑制图国家标准是建筑行业的重要规范和标准，对于提高建筑图纸的质量和准确性具有重要的意义。
建筑CAD01章1、世界上第一台电子计算机诞生于20世纪（）年代。
A、40B、50C、60D、702、计算机辅助设计的英文简写是（）。
A、CAEB、CADC、CAMD、CAPP3、计算机辅助制造的英文简写是（）。
A、CAEB、CADC、CAMD、CAPP4、以下软件中，属于建筑结构专用CAD软件的是（）。
A、AutoCADB、ANSYSC、3DMAXD、PKPM5、以下软件中，属于通用CAD软件的是（）。
A、PKPMB、SAP2000C、3DMAXD、MIDAS/Civil 第二题、多项选择题（每题2分，5道题共10分）1、CAD技术的起源与发展，主要经历了以下哪几个时期：（）。
A、准备酝酿期B、初步应用期C、蓬勃发展期D、成熟完善期E、登峰造极期2、计算机主机包括（）。
A、运算器B、控制器C、存储器D、输入设备E、输出设备3、属于输入设备的有（）。
A、键盘B、鼠标C、音箱D、手写板E、打印机4、属于输出设备的有（）。
A、显示器B、扫描仪C、音箱D、打印机E、绘图仪5、目前在土建工程中，CAD技术已应用于以下哪些领域：（）。
A、建筑设计B、结构设计C、设备设计D、城市规划E、工程概预算与施工管理第三题、判断题（每题1分，5道题共5分）1、1946年世界第一台电子计算机ENIAC的诞生，标志着计算机科学的创立。
正确错误2、中央处理器（CPU）由运算器、控制器和存储器共同组成。
正确错误3、AutoCAD软件是一种应用最广泛的通用CAD软件。
正确错误4、CAD技术就是计算机绘图技术。
正确错误5、CAD技术的发展在任何阶段都不可能完全脱离开人的主体作用。
正确错误02章1、AutoCAD图形文件的后缀名为（）。
A、dxfB、dwtC、dwgD、dws2、AutoCAD的第一个版本V1.0诞生于（）年。
A、1980B、1982C、1984D、19863、AutoCAD 2008的用户界面中，最下面的一行是（）。
A、标题栏B、工具栏C、命令行D、状态栏4、用于打开或关闭帮助文件的标准功能键是（）。
A、F1B、F3C、F5D、F75、用于打开或关闭正交状态的标准功能键是（）。
A、F2B、F4C、F6D、F8第二题、多项选择题（每题2分，5道题共10分）1、AutoCAD的用户界面主要由（）和命令窗口组成。
A、标题栏B、菜单栏C、工具栏D、状态栏E、绘图窗口2、调用Line命令，能够绘制出（）。
A、两端无限延伸的直线B、一端无限延伸的射线C、长度有限的直线段D、长度有限的曲线段E、多条直线段首尾衔接组成的闭合图形3、AutoCAD的图形文件管理命令包括（）。
A、NewB、OpenC、SaveD、PanE、Zoom4、以下命令中属于对象编辑命令的是（）。
A、LineB、EraseC、PanD、ZoomE、Save5、坐标输入可采用（）。
A、绝对坐标B、相对坐标C、直角坐标D、极坐标E、球面坐标第三题、判断题（每题1分，5道题共5分）1、AutoCAD是美国欧特克（Autodesk）公司开发的计算机辅助设计与绘图软件。
正确错误2、自从AutoCAD 2004起，AutoCAD软件的版本号用年代号命名。
正确错误、Zoom正确错误、采用极坐标方式输入时，极径之间应采用“小于号”分隔。
正确错误、开启状态栏中的“”键，表明已进入“动态输入”模式。
正确错误03章1、启用“栅格”的标准功能键是（）。
A、F3B、F5C、F7D、F92、启用“对象捕捉”的标准功能键是（）。
A、F3B、F5C、F7D、F93、绘制圆弧线的命令是（）。
A、ArcB、CircleC、ElipseD、Spline4、效率最高的“复制”类命令是（），一次可复制出大量的对象副本。
A、ArrayB、CopyC、MirrorD、Offset5、调用Stretch命令后，必须以（）方式选择对象才能实现拉伸功能。
A、逐个点选B、编组选择C、交叉窗口选择D、包容窗口选择第二题、多项选择题（每题2分，5道题共10分）1、以下各项命令中能够绘制出“直线”类对象的命令有（）。
A、LineB、MlineC、PlineD、SplineE、Xline2、以下各项命令中能够绘制出“曲线”类对象的命令有（）。
A、ArcB、EllipseC、RayD、RevcloudE、Spline3、以下各项命令中能够绘制出“曲线闭合”类对象的命令有（）。
A、RectangB、DonutC、CircleD、PolygonE、Elipse4、能够绘制出正方形的命令有（）。
A、CircleB、PolygonC、DonutD、RectangE、Elipse5、以下各项命令中能够复制出对象副本的命令有（）。
A、ArrayB、CopyC、MirrorD、OffsetE、Trim第三题、判断题（每题1分，5道题共5分）1、当“捕捉”和“栅格”同时开启时，“捕捉间距”和“栅格间距”的设定必须相同。
正确错误2、使用F9功能键或状态栏中的“正交”按钮可启用“正交模式”。
正确错误3、调用Xline命令绘制的构造线实际上就是数学意义上的直线，两端均无限延伸。
正确错误4、调用Pline命令绘制的多段线中每一段直线段或圆弧线都应具有同样的宽度。
正确错误5、调用Scale命令可将对象等比例放大或缩小。
正确错误04章1、用于创建多行文字的命令是（）。
A、TextB、DtextC、MtextD、Qtext2、在AutoCAD 2008的“标注样式管理器”中，“标注特征比例”应在（）内进行设置。
A、“调整”选项卡B、“主单位”选项卡C、“线”选项卡D、“文字”选项卡3、在AutoCAD 2008的“标注样式管理器”中，“测量单位比例”应在（）内进行设置。
A、“调整”选项卡B、“主单位”选项卡C、“线”选项卡D、“文字”选项卡4、创建渐变色的命令是（）。
A、HatchB、BhatchC、GradientD、Hatchedit5、创建内部块的命令是（）。
A、BlockB、HatchC、RegionD、Wblock第二题、多项选择题（每题2分，5道题共10分）1、编辑文字对象的命令有（）。
A、TextB、DtextC、DdeditD、MtextE、Mtedit2、按照国家制图标准的要求，施工图中可以选用的文字高度有（）。
A、3.5mmB、5mmC、7mmD、10mmE、14mm3、当某一图层处于（）状态时，该图层上的对象不可见。
A、打开B、关闭C、解冻D、冻结E、锁定4、查询对象信息命令有（）。
A、AeraB、IDC、DistD、ListE、Massprop5、调用Massprop命令，可以计算并显示所查询面域的哪些特性：（）。
A、周长B、面积C、惯性矩D、惯性积E、回转半径字体通常比型字体更加美观，但也占据更大的存储空间。
正确错误Continous正确错误、创建图案填充需要预先有一个封闭边界，然后在其内部进行填充。
正确错误AutoCAD中创建的任意对象或对象集合都可以保存为一个块。
正确错误、内部块和外部块都可被其他图形文件调用。
正确错误05章1、绘制基面的命令是（）。
A、ElevB、3DfaceC、3DpolyD、3Dmesh2、系统变量SURFTAB1的初值是（）。
A、3B、6C、12D、243、调用Sphere命令绘制的基本实体是（）。
A、长方体B、圆锥体C、圆柱体D、球体4、AutoCAD 2008提供的布尔运算操作中不包括（）。
A、并运算B、交运算C、补运算D、差运算5、实体编辑命令Solidedit是一个复合型命令，共包含（）个子命令。
A、8B、10C、12D、15第二题、多项选择题（每题2分，5道题共10分）1、通过调用Vports命令，用户可选择在绘图区设置（）个视口。
A、1B、2C、3D、4E、52、调用Helix命令可绘制出（）。
A、二维多段线B、三维多段线C、二维螺旋线D、三维螺旋线E、三维样条曲线3、AutoCAD 2008中可绘制的曲面有（）。
A、旋转曲面B、平移曲面C、直纹曲面D、边界曲面E、三维网格面4、应用“建模”子菜单可直接创建的基本实体有（）。
A、长方体B、圆锥体C、圆柱体D、圆环体E、球体5、以下命令中仅能对二维图形执行编辑，而不可用于三维实体的有（）。
A、ArrayB、CopyC、EraseD、MirrorE、Rotate第三题、判断题（每题1分，5道题共5分）1、三维图形的计算机表达按照绘制方式可分为线框模型、表面模型和实体模型。
正确错误2、在AutoCAD中，模型空间和图纸空间的切换可通过绘图区下部状态栏中的切换标签来实现。
正确错误3、绘图窗口中多视口的设置只能在图纸空间中进行。
正确错误4、直纹曲面是指将某一对象按照指定方向矢量的方向和长度延展而获得的曲面。
正确错误5、扫掠实体是指通过沿开放或闭合的二维或三维路径，扫掠开放或闭合的平面曲线来创建新实体。
正确错误06章、用来表示建筑物的平面形状，房间的布局、形状、大小、用途的图样是（A BC D、在与建筑物立面平行的投影面上投影所得的正投影图是（A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑总平面图3、用假想的铅垂切面将房屋剖开后所得的立面视图是（）。
A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑总平面图4、按照国家制图标准，详图索引符号中圆的直径大小为（）。
A、8mmB、10mmC、12mmD、14mm5、A1图纸的图幅尺寸为（）。
A、420mm×297mmB、594mm×420mmC、841mm×594mmD、1189mm×841mm 第二题、多项选择题（每题2分，5道题共10分）1、一套完整的建筑施工图，通常应包括（）。
A、建筑总平面图B、建筑平面图C、建筑立面图D、建筑剖面图E、建筑详图2、以下命名中可作为建筑立面图名称的有（）。
A、正立面图B、侧立面图C、南立面图D、西立面图E、⑨-①立面图3、以下大写拉丁字母中不可作为建筑轴线编号的有（）。
A、IB、JC、OD、PE、Z4、建筑平面图常用的绘图比例有（）。
A、1:20B、1:50C、1:100D、1:200E、1:5005、在建筑剖面图中应当注写标高的部位有（）。
、在建筑总平面图中应画出风向频率玫瑰图和指北针图。
正确错误、建筑物无论复杂与否，每一面均应绘出立面图。
正确错误、在建筑立面图中，建筑物的外轮廓线应采用粗实线绘制。
正确错误、屋顶檐口、女儿墙、雨水口等构造一般均需要绘制详图或引用标准图。
正确错误、建筑剖面图的剖切位置一般应选择在建筑物内部构造复杂或者具有代表性的位置。
正确错误07章1、结构施工图中的钢筋线应使用（）绘制。
A、粗实线B、粗虚线C、粗点划线D、粗双点划线2、结构施工图中的预应力钢筋线应使用（）绘制。
