九年级下册物理欧姆定律达标检测卷（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
九年级下册欧姆定律单元测试与练习（word 解析版）一、初三物理 欧姆定律 易错压轴题（难）1．小致同学在做“用伏安法测量定值电阻R 1的阻值”的实验中，按如图甲所示设计的电路进行实验，已知滑动变阻器的最大阻值为R 2。
(1)闭合开关，移动滑动变阻器滑片，改变R 1两端电压及通过电流，实现多次测量，其目的是_______________；(2)当电压表示数为2.5V 时，电流表示数为0.5A ，利用此数据计算出R 1的阻值是_____Ω； (3)小华在没有电流表的情况下也测量出了此电阻的阻值，其电路如图乙，他的操作如下： ①开关闭合，将滑动变阻器滑片调到最左端，记录电压表示数为3V ； ②将滑动变阻器的滑片调到最右端，记录电压表的示数为1V 。
则R 1的阻值为_____（用含有R 2的代数式表示）。
(4)小峰同学在小华同学的电路基础上进行了调整，设计了如图丙所示的电路，他的操作如下：①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1； ②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2。
则U 1_____22U （选填“＞”、“＜”或“＝”），R 1的阻值为_____（用含有U 1、U 2、R 2的代数式表示）。
【答案】减小误差 5 20.5R > 212122U U R U U --【解析】 【分析】(1)定值电阻多次测量求平均值是为了减小误差； (2)根据UR I=算出电阻； (3)闭合开关S ，将滑动变阻器滑片调到最左端，电路中只有电阻1R ；将滑片滑到最右端，两电阻串联，根据串联电路的电流和电压特点求出待测电阻的阻值； (4)要测量x R 的阻值，根据UR I=可知，需知道被测电阻两端电压和通过的电流，据此分析。
【详解】(1)[1]为提高测量的准确程度，通常情况下要进行多次测量并取平均值，其目的是为了减小误差；(2)[2]当电压表示数为2.5V 时，电流表示数为0.5A ，则1R 的阻值为1 2.5V 5Ω0.5AU R I ===； (3)[3]①开关闭合，将滑动变阻器滑片调到最左端，电路中只有电阻1R ，记录电压表示数为3V ，即电源电压为3V ；②将滑动变阻器的滑片调到最右端，两电阻串联，记录电压表的示数为1V ，即此时电阻1R 两端的电压为1V ，则滑动变阻器2R 两端的电压为3V -1V =2V ，根据串联电路的电流和电压特点有121V 2VR R =, 故120.5R R =；(4)[4]①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1，根据串联电路的电流和电压特点有111212U U R U R -=电源------① 则21122R U U R R =+电源，②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2，根据串联电路的电流和电压特点有2122U U R R U -=电源------② 则2212222U R U R R =+电源， 故212U U >； [5]联立以上①②两式，解得2112122U U R R U U -=-。
九年级物理下册欧姆定律单元综合测试（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。
(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。
实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。
电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。
小聪分析数据发现无法得出相应的实验结论。
请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。
实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】 【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。
(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。
九年级下册物理欧姆定律单元测试与练习（word解析版）一、初三物理欧姆定律易错压轴题（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。
九年级物理下册欧姆定律单元测试卷（解析版）一、初三物理欧姆定律易错压轴题（难）1．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）_______。
（2）图乙时他改正错误后某次实验的电流表和电压表示数，则小军选择的定值电阻是____Ω（保留一位小数）。
（3）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）。
正确的图象是__（选填“A”或“B”）。
（4）小军看到实验桌上有一个额定电压为U的小灯泡，他想挑战只用一只电表测量该小灯泡的额定功率．小军又找来一个已知阻值的定值电阻R0和两个开关S1，S2，设计了如图丁所示的电路图，请补全小军的实验步骤。
①只闭合开关S和________（选填“S1”或“S2”），调节滑动变阻器的滑片，使电流表的示数为_________；②只闭合开关S和__________（选填“S1”或“S2”），保持滑动变阻器的滑片位置不变，读出此时电流表的示数为I；③则小灯泡的额定功率的表达式为：P额=_________（用字母U, I, R0,表示）。
【答案】 9.2 A S2 S1 UI﹣【解析】1)电压表应与电阻并联，如图所示：(2)由图乙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.26A；电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；所以定值电阻的阻值为R=9.2Ω； (3)由于是定值电阻，所以电流与电压成正比例，A正确，B错误；(4)首先只闭合S和S2，此时定值电阻与灯泡并联，灯泡正常发光时，定值电阻两端电压为U，所以此时电流表测量通过定值电阻的电流表示数应为I0，所以当电流表的示数为时灯泡正常发光；只闭合S和S1，此时电流表测量干路电流，则可知灯泡的额定电流I额I−I0I−；灯泡的额定功率P额U额I额U×(I−)UI−.2．王小军同学用如图所示实物电路研究小灯泡的电阻，已知小灯泡上标有“3 V”字样。

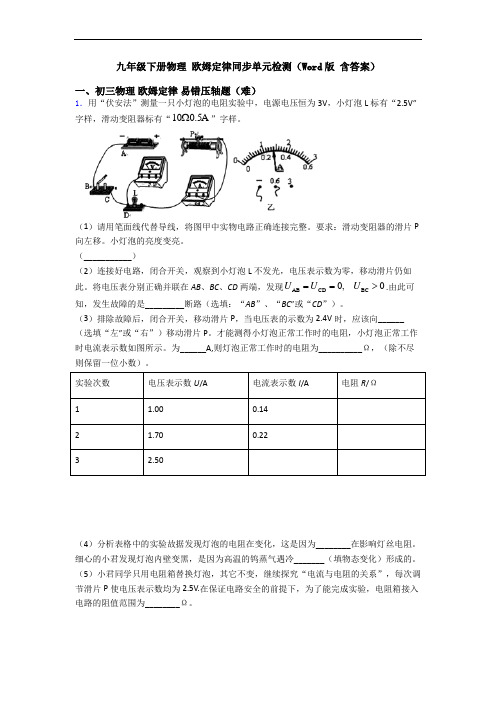

九年级下册物理 欧姆定律同步单元检测（Word 版 含答案）一、初三物理 欧姆定律 易错压轴题（难）1．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。
（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。
要求：滑动变阻器的滑片P 向左移。
小灯泡的亮度变亮。
（___________）（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。
将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。
（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。
才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。
为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。
实验次数电压表示数U /A 电流表示数I /A 电阻R /Ω 11.00 0.14 21.70 0.22 32.50（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。
细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。
（5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。
【答案】 BC 左 0.28 10.7 温度 凝华 5~50【解析】【详解】（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为0.02A,所以电流表读数为0.28A ，灯泡正常工作时的电阻为3V =10.70.28AU R I =≈Ω. （4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。
九年级物理下册欧姆定律同步单元检测（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源（6V）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω 各一个）、滑动变阻器（100Ω 0.5A），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”，如图所示：(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（要求滑片向右滑时，电流表示数变大）；（______）(2)小敏同学探究电流跟电压的关系，他连好电路后闭合开关，移动滑动变阻器滑片 P，电流表有示数，电压表无示数，则故障可能是__；(3)小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是___。
通过数据可知电阻R的阻值是___Ω；U/V0.5 1.0 1.5 2.0 2.5I/A0.140.240.340.440.54(4)小敏同学接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω 三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。
实验中他接入5Ω、10Ω 定值电阻时，两次电路的电流之比为___。
在不改变电路连接的情况下，为完成整个实验，电压表示数设置的范围为___V 至___V；(5)某小组同学用图乙电路图探究欧姆定律，研究电流与电阻的关系。
现有器材如下：四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“60Ω 1A”的滑动变阻器，电压表（可用量程 0~3V、0~15V），电流表（可用量程 0~0.6A），导线，开关，电源电压未知。
把20Ω的电阻接入电路中，刚闭合开关时，电流为 0.05A。
为了用以上四个定值电阻完成实验且确保电路安全，如果控制电压表两端的电压在 1V~ 2V范围内，滑动变阻器的取值范围为___。
九年级欧姆定律单元测试题（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
物理九年级下册欧姆定律单元测试卷（解析版）一、初三物理欧姆定律易错压轴题（难）1．王小军同学用如图所示实物电路研究小灯泡的电阻，已知小灯泡上标有“3 V”字样。
(1)图中部分导线已连好，请用笔画线代替导线将电路连接完整。
___(2)根据实物图在虚线方框内画出实验电路图。
____(3)将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2 A，电压表的示数如图所示，则电压表示数为________V，此时灯丝的电阻为________Ω。
(4)改变滑动变阻器的电阻，经多次实验，测得多组电压、电流值如表所示，请根据表中数据，在如图中作出小灯泡的U－I图象。
_____【答案】 2.512.5【解析】【详解】（1）滑动变阻器按“一上一下”的原则串联在电路中，如下图所示：（2）先画出电源，从电源的正极出发，依次画出开关、滑动变阻器、灯泡、电流表回到负极，然后把电压表并联在灯泡两端，如下图所示：（3）由图3可知，电压表的量程为0～3V，分度值为0.1V，灯泡两端的电压为2.5V，由I=可知，此时灯丝的电阻R===12.5Ω2．小明同学用如图器材探究探究通过导体的电流与电阻的关系。
电源电压恒为6V，实验用到的定值电阻分别为10Ω、15Ω、20Ω、30Ω各一个。
(1)请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）；（______）(2)取10Ω的定值电阻接入电路，实验中正确连接电路，刚闭合开关时，电压表、电流表的示数分别为2V、0.2A，则实验选用的滑动变阻器的最大阻值为_____Ω；(3)按选定规格的滑动变阻器依次实验记录数据如表：实验次数1234电阻R/Ω10152030电流I/A0.30.20.150.1分析可知表中4次实验，有一组数据是人为编造的，这次实验是第_____次（填序号），就现有器材，要完成全部4次实验，可将定值电阻两端控制不变的电压调至不少于_____V，在此电压下，完成全部4次实验定值电阻消耗功率最大为_____W，并调整部分电表量程即可。
九年级物理下册欧姆定律单元测试卷（word版，含解析）一、初三物理欧姆定律易错压轴题（难）1．小红按图甲所示的电路探究电流跟电压的关系．（1）根据图甲，将图乙中的实物电路连接完整_______．（要求变阻器滑片向右移动时，电流表的示数变小）（2）正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是_________；②若电压表示数约为3V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是___________________；（3）排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如下表，分析表中的数据可得出的结论是：________________________________；（4）为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答：_____________________．A．换用电压不同的电源再做实验B．换用阻值不同的电阻再做实验【答案】滑动变阻器的阻值没有在最大值处电阻断路电阻一定时，电流与电压成正比 B【解析】【分析】滑动变阻器与定值电阻串联，滑片向右移，电路中的电阻变大，电流减小，故滑动变阻器应将左半段接入电路中；电流表示数为零说明电路断路，电压表有示数说明电压表和电源连接的部分电路正常；物理实验中，使结论更具普遍性的方法是多做几次实验．【详解】(1)①滑动变阻器与定值电阻串联，当变阻器滑片向右移动时，电流表的示数变小，即滑片向右移动时电阻变大，又上面已接D，故下面接A；②电源使用两节干电池，故电压表选用0∼3V量程，与定值电阻并联；如图所示：(2)①为保护电路，在连接电路时，开关应当处于断开状态；闭合开关前滑动变阻器应处于最大阻值状态，而本题中电流表和电压表的示数都很大，说明滑动变阻器的阻值没有在最大值处；②电流表的示数为零说明电路中有断路，再根据电压表的示数判断出电路故障．电压表示数为3V等于电源电压，说明电压表的两个接线柱和电源连接的部分没有断路，所以故障是电阻断路了；(3)在表中：导体的电阻一定，导体两端的电压从1V到2V再到3V，相对应的，导体中的电流从0.1A到0.2A再到0.3A.电压增加几倍，电流也增加几倍，故得结论：在电阻一定时，电流与电压成正比；(4)换用阻值不同的电阻，多进行几次实验可避免实验的偶然性，使结论更具普遍性，故选B．故答案为(1)如上图；(2)①滑动变阻器的阻值没有在最大值处；②电阻断路；(3)电阻一定时，电流与电压成正比；(4)B．【点睛】电压表与定值电阻并联；为保护电路，闭合开关前，滑动变阻器滑片应位于最大阻值处；探究电流与电压、电阻的关系时，要用到控制变量法．2．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
九年级下册欧姆定律单元测试题（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。
实验器材均完好．．．。
(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。
小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。
闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。
当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。
根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。
（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。
小明在小华电路基础上，将电压表换为另一量程并联在R x两端。
为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。
【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合，所以小华实验所用电源电压为6V 。
(2)[2]由题意可知，将变阻器滑片从一端滑到另一端的过程中，电压表示数减小了4.0V ，那么电压表的量程不可能是0~3V ，电压表的量程是0~15V ，从图（a ）可以看到，电压表示数是4V 。
[3]电流表的量程只能是0~0.6A ，从图（b ）可以看到，电流表的示数是0.2A 。
[4]由题意可知，将变阻器滑片从一端滑到另一端的过程中，电流表示数变大，根据UR I=可知，电路的总电阻变小，待测电阻R x 阻值不变，那么滑动变阻器接入电路的阻值在变小，待测电阻R x 的电压在变大，变阻器的电压在变小，由于此过程中电压表示数减小了4.0V ，那么电压表是并联在变阻器两端的，电源电压是6V ，那么待测电阻R x 的电压是x 6V -4V 2V U ==电路中的电流大小是0.2A ，那么待测电阻R x 的大小x x x 2V 10Ω0.2AU R I === 待测电阻R x 的大小是10Ω。
(3)[5][6]由题意可知，这时电压表的量程是0~3V ，假设串联电阻R 2，那么电路中的电流大小6V 6V 0.15A 10Ω30Ω40ΩI R =≤=++滑 但是要求实验过程中电表指针能不低于刻度盘的14，电流表的量程是0~0.6A ，指针不能低于0.15A ，所以不能串联电阻R 2；串联电阻R 1，那么电路中的电流大小要求6V 6V 0.15A 0.3A 10Ω10Ω20ΩI R ≤=≤=++滑 待测电阻R x 的电压x x 0.75V 3V U IR ≤=≤解得≤≤R020Ω滑即他应串联电阻R1，滑动变阻器阻值接入范围为0~20Ω。
2．某小组同学准备探究“通过导体的电流与电压、电阻的关系”实验器材有：干电池2节，滑动变阻器（20Ω，1A）、电流表、电压表、开关各一个，不同阻值的定值电阻及导线若干，图甲是他们连接的实验电路。
（1）闭合开关前，将滑动变阻器的滑片P移到B端这样操作的目的是为了_____（2）闭合开关后，他们移动滑动变阻器的滑片至某一位置，电压表示数为0.7V，电流表示数如图乙所示，接着继续探究，把所测数据填在了下表中实验次数12345电压U/V0.71 1.1 1.5 1.7电流I/A0.180.200.260.30①图乙中电流的示数为_____A。
②图丙是以电流I为纵坐标、电压U为横坐标建立的平面直角坐标系，请根据他们所测数据、在坐标系中描点，画出I﹣U图象，并标标记为a。
（________）（3）图丙中b、c、d三条I﹣U图象，是其他组同学选择5Ω、10Ω和20Ω的定值电阻，按图甲电路测量数据所画。
①单独分析图丙中每条I﹣U图象，可以得到的结论是_____。
②该小组同学发现，分析图丙中的I﹣U图象，还能得到：“当导体两端电压一定时，导体中的电流与导体的电阻成反比”这一规律。
请写出分析方法：_____。
③验证②中的规律，该小组的同学选择了5Ω、10Ω、20Ω的定值电阻，准备分别接入图甲电路，测量电流进行探究，有同学提议：既然探究时需要保持电阻两端电压不变，图甲中可以不用连接滑动变阻器和电压表。
他们按照提议分别将三只电阻由小到大接入电路，闭合开关后，读出电流表示数分别为0.42A，0.24A，0.13A，发现无法验证②中的规律。
于是他们计划仍按图甲进行探究，分析测量数据后，选定准备加在电阻两端的电压值U．为确保完成验证，则这个电压值U的范围为_____。
A．1.5V＜U≤3V B．1.3V＜U＜2.1V C．1.3V＜U≤2.6V D．2.1V＜U＜2.6V【答案】保护电路；0.12电阻一定时，电流与电压成正比见解析B【解析】【详解】(1)[1]为保护电路，闭合开关前，滑片必须处于最大阻值处，即应将滑动变阻器的滑片P移到B端；(2)①[2]图乙中电流表选用小量程，分度值为0.02A，电流表的示数为0.12A；②[3]图丙是以电流I为纵坐标、电压U为横坐标建立的平面直角坐标系，根据他们所测数据、在坐标系中描点，画出I−U图象，并标记为a，如下所示：(3)①[4]单独分析图丙中每条I−U图象，因为过原点的直线，故可以得到的结论是电阻一定时，电流与电压成正比；②[5]由上图知，当电压为0.8V时，对应的电流大小约为0.032A、0.066A、0.13A，结合电阻大小分别为20Ω、10Ω、5Ω，考虑到误差因素，电流与对应的电阻之积为一定值，故还能得到：当导体两端电压一定时，导体中的电流与导体的电阻成反比”这一规律；分析方法采用了控制变量法；③[6]根据欧姆定律I=UR有U=IR，3次实验中电阻的电压分别为2.1V、2.4V、2.6V，都小于电源电压3V，是因为电源有内阻的原因；设电源本身的电压为E，对外（R与R'串联）提供的电压为U，根据电阻的串联和欧姆定律可得，电路中的电流：I=ER R r +'+，由欧姆定律，R与R'获得的电压为：U=I(R+R′)=ER R r+'+×(R+R′)，故有:1 U =()R R rE R R+'+⨯+'=()R RE R R+⨯+''+()rE R R⨯+'=1E+rE×1R R+'，由数学知识得，对外提供的电压U的倒数与串联电阻（电源内阻r之外的电阻）的倒数为一次函数的关系，即为：1 U =k1R R+'+b，根据该小组的同学选择了5Ω、10Ω的定值电阻，电源内阻r之外的电阻获得的电压分别为2.1V、2.4V，将已知量代入上式：1 2.1V =k×15Ω+b，1 2.4V =k×110Ω+b，解方程组得：k=10Ω2.47V⨯，b=122.1V 2.47V-⨯，故这个一次函数关系式为：1U=10Ω2.47V⨯×1R R+'+122.1V 2.47V-⨯，他们计划仍按图甲进行探究，因要控制当电阻的电压值U为一定值，根据串联电路电压的规律，变阻器分的电压也为一定值，由分压原理，定值电阻和变阻器分得的电压之比为一定值，故当电阻为20Ω时，变阻器连入电路中的电阻最大为20Ω，此时的总电阻为40Ω，代入这个关系式：1 U =10Ω2.47V⨯×140Ω+122.1V 2.47V-⨯，解得：U=2.6V。
变阻器与电阻的电阻相等，根据分压原理，故电压表示数为1.3V；当电阻最小为5Ω时，电路中的电流最大，变阻器连入电路中的电阻最小，此时电压表有最大值，当变阻器电阻连入电路中的电阻为0时，将5Ω代入这个关系式：1 U =10Ω2.47V⨯×15Ω+122.1V 2.47V-⨯，故：U=2.1V。
综上，他们计划仍按图甲进行探究，分析测量数据后，选定准备加在电阻两端的电压值U，为确保完成验证，则这个电压值U的范围为：1.3V<U<2.1V．故选B。
3．在“伏安法测电阻的实验”中。
电路如图甲所示。
电源电压保持不变，闭合S，调节滑动变阻器，两电压表示数随电路中电流表示数变化的图象如图乙所示。
(1)为保证电路安全，在未闭合S 之前滑动变阻器的滑片应处于__（选填“a ”或“b ” )端。
(2)根据U I -图像信息可知，图线__（选填“①”或“②”)是电压表1V 的变化图像。
(3)电源电压U =__V ，电阻1R =__Ω，滑动变阻器连入电路的最大阻值为__Ω。
(4)当图线①和②相交时，滑动变阻器消耗的功率为__W 。
(5)为了测量未知电阻x R 的阻值，小明又设计了如图丙所示的电路。
电源电压保持不变，0R 为定值电阻。
实验步骤如下：闭合S 、1S ，断开2S ，电压表读数为1U ，闭合S 、2S ，断开1S ，电压表读数为2U ，则x R =__（用U 、2U 、0R 来表示）。
【答案】a ① 8 20 60 0.81021U R U U - 【解析】【分析】【详解】(1)[1]为保证电路安全，在未闭合S 之前滑动变阻器的滑片应处于阻值最大处的a 端。
(2)[2]两电阻串联，电压表1V 测1R 的电压，电压表2V 测2R 的电压，电流表测电路的电流，当变阻器的滑片P 移动到最右端时，变阻器连入电路的电阻为0，电压表2V 示数为0，故②是电压表2V 的变化图像，①是电压表2V 的变化图像。
