搅拌桨叶的选型和设计计算

搅拌叶选型相关知识见《搅拌设备》，主要分径向流和轴向流叶轮两种三叶推进式是最典型的轴流型搅拌器，高排液量，低剪切性能；采用挡板或导流筒则轴向循环更强。

排出性能明显提高，因为它循环能力强，动力消耗低，在低粘度，大容量均相、混合过程中应用最能体现它的优势，在低粘度的液体传热、反应、固液比小时的悬浮、溶解等过程中应用广泛。

可调推进式的桨叶可转动±15°，调整倾角，在试验性的工艺过程中作用很大。

可拆推进式的桨连轮毂分成三辨，组装方便，用在需要拆成小件的场合。

常用介质μ<2000cP，常用运转速度n=100～500rpm，v=3～15m/s，最高转速可达1750rpm，常用规格S/DJ=1或2，DJ/D=0.2～0.5，表面要求抛光处理的必须选用焊接型。

螺杆式搅拌器此类搅拌器为慢速型搅拌器，在层流区操作，液体沿着螺旋面上升或下降形成轴向的上下循环，适用于中高粘度液的混和和传热等过程，螺杆式搅拌直径小，轴向推力大，可偏心放置，桨叶离槽壁的距离<1/20 DJ，槽壁可起挡板作用。

螺杆带上导流筒，轴向流动加强，在导流筒内外形成向下向上的循环。

此时，可取导流筒直径D’=0.7D，DJ/Do=0.95，常用介质粘度μ<105 cP，常用运转速度n=0.5～50rpm，ν<1m/s。

三窄叶旋桨式搅拌器也是常用的旋桨式搅拌器，性能、应用都相似，相对于宽叶旋桨式，它的排出流量小些，输入功率小些，常用介质粘度μ<104cP，常用转速n=60～500rpm，常用尺寸DJ /D=0.2～0.5，B/DJ=0.2，常用左旋，可制成右旋。

斜叶桨式搅拌器此搅拌器桨叶可成24°、45°或60°倾角，有轴向分流、径向分流，流型比平直叶桨式复杂，排出能量比平直桨高，综合效果更好，适用过程相同，因此应用频率比平直叶桨式高，运行条件同平直叶桨式。

六叶开启涡轮式搅拌器本类搅拌器流型为径向流，在有挡板时可自桨叶为界形成上下两个循环流，具有高剪切力和较大的循环能力，其中直叶开启涡轮式剪切力最大，弯叶开启涡轮式剪切力最小，斜叶开启涡轮居中。

第二节搅拌桨叶的设计和选型一、搅拌机结构与组成组成：搅拌器电动机减速器容器排料管挡板适用物料：低粘度物料二、混合机理利用低粘度物料流动性好的特性实现混合1、对流混合在搅拌容器中.通过搅拌器的旋转把机械能传给液体物料造成液体的流动.属强制对流。

包括两种形式：（1）主体对流：搅拌器带动物料大范围的循环流动（2）涡流对流：旋涡的对流运动液体层界面强烈剪切旋涡扩散主体对流宏观混合涡流对流2、分子扩散混合液体分子间的运动微观混合作用：形成液体分子间的均匀分布对流混合可提高分子扩散混合3、剪切混合剪切混合：搅拌桨直接与物料作用.把物料撕成越来越薄的薄层.达到混合的目的。

高粘度过物料混合过程.主要是剪切作用。

电动机减速器搅拌器容器排料管三、混合效果的度量 1、调匀度I设A 、B 两种液体.各取体积vA 及vB 置于一容器中.则容器内液体A 的平均体积浓度CA0为： （理论值） 经过搅拌后.在容器各处取样分析实际体积浓度CA.比较CA0 、CA . 若各处 CA0=CA 则表明搅拌均匀若各处 CA0=CA 则表明搅拌尚不均匀.偏离越大.均匀程度越差。

引入调匀度衡量样品与均匀状态的偏离程度 定义某液体的调匀度 I 为：（当样品中CA < CA0时）或 （当样品中CA > CA0时）显然 I ≤1若取m 个样品.则该样品的平均调匀度为当混合均匀时2、混合尺度设有A 、B 两种液体混合后达到微粒均布状态。

BA A A V V V C +=00A A C C I =011A A C CI --=m I I I I m+⋯⋯++=-211=-IA BAB （a）（b）混合尺度分设备尺度微团尺度分子尺度对上述两种状态：在设备尺度上：两者都是均匀的（宏观均匀状态）在微团尺度上：两者具有不同的均匀度。

在分子尺度上：两者都是不均匀的（当微团消失.称分子尺度的均匀或微观均匀）如取样尺寸远大于微团尺寸.则两种状态的平均调匀度接近于己于1。

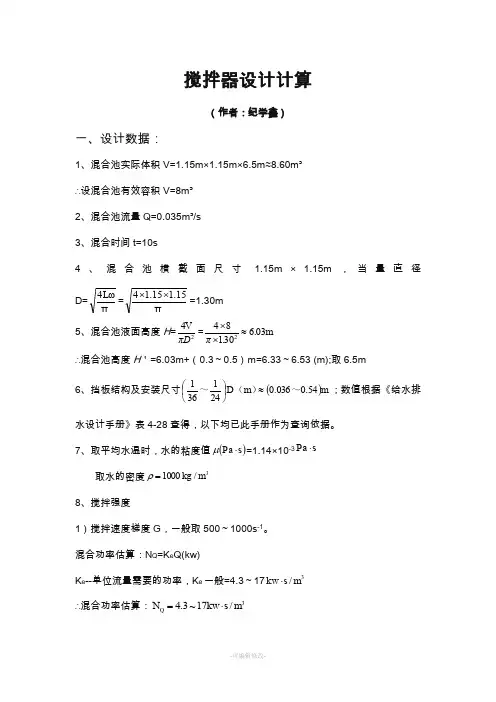

搅拌器设计计算（作者：纪学鑫）一、设计数据：1、混合池实际体积V=1.15m ×1.15m ×6.5m ≈8.60m ³∴设混合池有效容积V=8m ³2、混合池流量Q=0.035m ³/s3、混合时间t=10s4、混合池横截面尺寸1.15m × 1.15m ，当量直径D=πω4L =π15.115.14⨯⨯=1.30m 5、混合池液面高度H =24πD V =m ..π036301842≈⨯⨯ ∴混合池高度H ＇=6.03m+（0.3～0.5）m=6.33～6.53 (m);取6.5m6、挡板结构及安装尺寸()m 54.0036.0m 241361～）（～≈⎪⎭⎫ ⎝⎛D ；数值根据《给水排水设计手册》表4-28查得，以下均已此手册作为查询依据。

7、取平均水温时，水的粘度值()s a ⋅P μ=1.14×10-3s a ⋅P取水的密度3/kg 1000m =ρ8、搅拌强度1）搅拌速度梯度G ，一般取500～1000s -1。

混合功率估算：N Q =K e Q(kw)K e --单位流量需要的功率，K e 一般=4.3～173/s kw m ⋅∴混合功率估算：3/s kw 17~3.4m N Q ⋅=1-3-3e e )30.1365~65.686(s8s a 1014.1m /s kw 17~3.41000t 1000t 1000s P K Q Q K G ≈⨯⋅⨯⋅===⇒）（μμ 取搅拌速度梯度1-s 740=G2）体积循环次数'Z搅拌器排液量'Q ，213.08.008.1385.0)/(333'=⨯⨯==s m nd k Q q折叶桨式，片，245=︒=Z θ，流动准数385.0k q 取，见表4-27查取；---n 搅拌器转速）（s /r ；d 搅拌器直径（m) 转速d 60n πν=；---线速度v ，直径d ，根据表4-30查取。

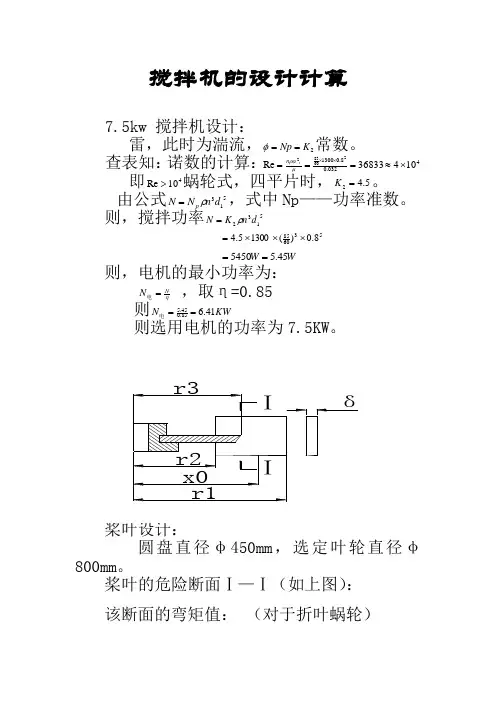

搅拌机的设计计算7.5kw 搅拌机设计：雷，此时为湍流，2K Np ==φ常数。

查表知：诺数的计算：4032.08.0130010436833Re 260852⨯≈===⨯⨯μραin 即410Re >蜗轮式，四平片时，5.42=K 。

由公式513d n N N p ρ=，式中Np ——功率准数。

则，搅拌功率5132d n K N ρ= 5360858.0)(13005.4⨯⨯⨯= W W 45.55450== 则，电机的最小功率为： ηNN =电 ，取η=0.85则KW N 41.685.045.5电==则选用电机的功率为7.5KW 。

圆盘直径φ450mm ，选定叶轮直径φ800mm 。

桨叶的危险断面Ⅰ—Ⅰ（如上图）：该断面的弯矩值： （对于折叶蜗轮）θSin nN x r x Zj M 155.9030⨯⨯⨯=-式中n ——转速；N ——功率；x ——桨叶上液体阻力的合力的作用位置。

计算公式为：32314241430r rr r x --⨯= 334412.04.012.04.043--⨯= =0.306(m)则θSin nN x r x Zj M 155.9030⨯⨯⨯=-0345185105.7306.0225.0306.0455.9Sin ⨯⨯⨯=⨯- =78.86（N.m ）（Z=4叶片，θ=45°倾角）对于Q235A 材料，MPa 240~2205=σ当取n=2~2.5时，[σ]=88~100Mpa. 取[σ]=90Mpa 计算，得62bh =ω（矩形截面） 且b=200mm ，求h 值。

由][σω≥M有666.81090622.0⨯≥⨯⨯h η,可得h ≥0.00512m, 即h ≥5.12mm考虑到腐蚀，则每边增加1mm 得腐蚀余量。

即，需叶片厚度为≥7.12, 取8mm 厚的钢板。

叶轮轴扭转强度计算验证叶轮轴选用φ76×5的无缝钢管，材料20号钢。

第二节搅拌桨叶的设计和选型一、搅拌机结构与组成组成：搅拌器电动机减速器容器排料管挡板适用物料：低粘度物料二、混合机理利用低粘度物料流动性好的特性实现混合1、对流混合在搅拌容器中.通过搅拌器的旋转把机械能传给液体物料造成液体的流动.属强制对流。

包括两种形式：（1）主体对流：搅拌器带动物料大范围的循环流动（2）涡流对流：旋涡的对流运动液体层界面强烈剪切旋涡扩散主体对流宏观混合涡流对流2、分子扩散混合液体分子间的运动微观混合作用：形成液体分子间的均匀分布对流混合可提高分子扩散混合3、剪切混合剪切混合：搅拌桨直接与物料作用.把物料撕成越来越薄的薄层.达到混合的目的。

高粘度过物料混合过程.主要是剪切作用。

电动机减速器搅拌器容器排料管三、混合效果的度量 1、调匀度I设A 、B 两种液体.各取体积vA 及vB 置于一容器中.则容器内液体A 的平均体积浓度CA0为： （理论值） 经过搅拌后.在容器各处取样分析实际体积浓度CA.比较CA0 、CA . 若各处 CA0=CA 则表明搅拌均匀若各处 CA0=CA 则表明搅拌尚不均匀.偏离越大.均匀程度越差。

引入调匀度衡量样品与均匀状态的偏离程度 定义某液体的调匀度 I 为：（当样品中CA < CA0时）或 （当样品中CA > CA0时）显然 I ≤1若取m 个样品.则该样品的平均调匀度为当混合均匀时2、混合尺度设有A 、B 两种液体混合后达到微粒均布状态。

BA A A V V V C +=00A A C C I =011A A C CI --=m I I I I m+⋯⋯++=-211=-IA BAB （a）（b）混合尺度分设备尺度微团尺度分子尺度对上述两种状态：在设备尺度上：两者都是均匀的（宏观均匀状态）在微团尺度上：两者具有不同的均匀度。

在分子尺度上：两者都是不均匀的（当微团消失.称分子尺度的均匀或微观均匀）如取样尺寸远大于微团尺寸.则两种状态的平均调匀度接近于己于1。

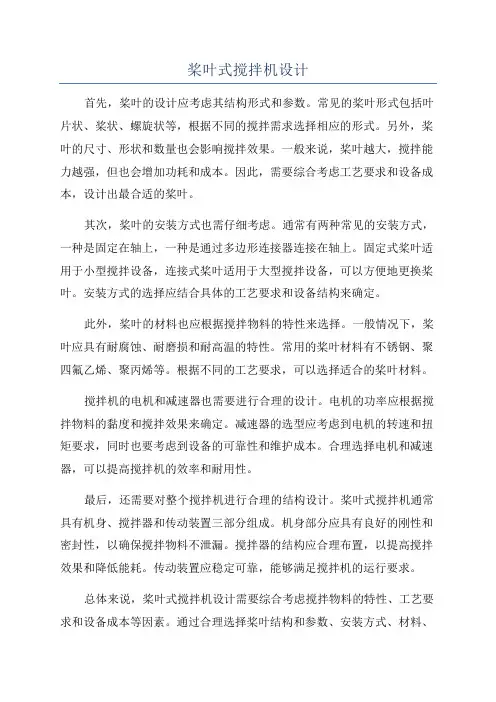

桨叶式搅拌机设计首先，桨叶的设计应考虑其结构形式和参数。

常见的桨叶形式包括叶片状、桨状、螺旋状等，根据不同的搅拌需求选择相应的形式。

另外，桨叶的尺寸、形状和数量也会影响搅拌效果。

一般来说，桨叶越大，搅拌能力越强，但也会增加功耗和成本。

因此，需要综合考虑工艺要求和设备成本，设计出最合适的桨叶。

其次，桨叶的安装方式也需仔细考虑。

通常有两种常见的安装方式，一种是固定在轴上，一种是通过多边形连接器连接在轴上。

固定式桨叶适用于小型搅拌设备，连接式桨叶适用于大型搅拌设备，可以方便地更换桨叶。

安装方式的选择应结合具体的工艺要求和设备结构来确定。

此外，桨叶的材料也应根据搅拌物料的特性来选择。

一般情况下，桨叶应具有耐腐蚀、耐磨损和耐高温的特性。

常用的桨叶材料有不锈钢、聚四氟乙烯、聚丙烯等。

根据不同的工艺要求，可以选择适合的桨叶材料。

搅拌机的电机和减速器也需要进行合理的设计。

电机的功率应根据搅拌物料的黏度和搅拌效果来确定。

减速器的选型应考虑到电机的转速和扭矩要求，同时也要考虑到设备的可靠性和维护成本。

合理选择电机和减速器，可以提高搅拌机的效率和耐用性。

最后，还需要对整个搅拌机进行合理的结构设计。

桨叶式搅拌机通常具有机身、搅拌器和传动装置三部分组成。

机身部分应具有良好的刚性和密封性，以确保搅拌物料不泄漏。

搅拌器的结构应合理布置，以提高搅拌效果和降低能耗。

传动装置应稳定可靠，能够满足搅拌机的运行要求。

总体来说，桨叶式搅拌机设计需要综合考虑搅拌物料的特性、工艺要求和设备成本等因素。

通过合理选择桨叶结构和参数、安装方式、材料、电机和减速器，以及设计适合的机身结构，可以设计出高效、可靠的桨叶式搅拌机。

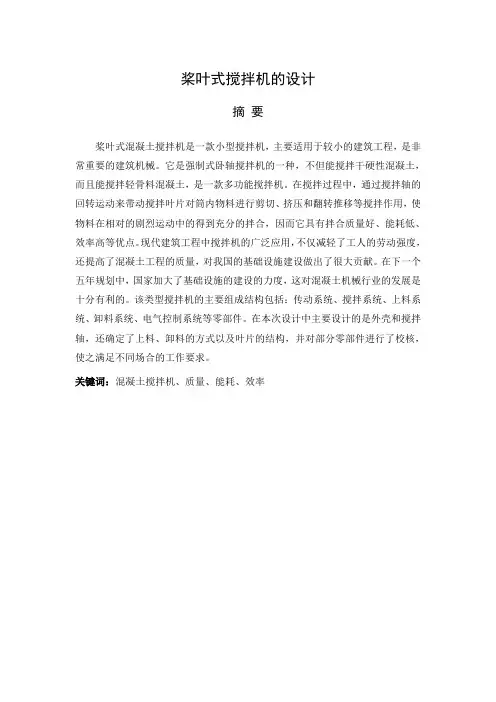

桨叶式搅拌机的设计摘要桨叶式混凝土搅拌机是一款小型搅拌机，主要适用于较小的建筑工程，是非常重要的建筑机械。

它是强制式卧轴搅拌机的一种，不但能搅拌干硬性混凝土，而且能搅拌轻骨料混凝土，是一款多功能搅拌机。

在搅拌过程中，通过搅拌轴的回转运动来带动搅拌叶片对筒内物料进行剪切、挤压和翻转推移等搅拌作用，使物料在相对的剧烈运动中的得到充分的拌合，因而它具有拌合质量好、能耗低、效率高等优点。

现代建筑工程中搅拌机的广泛应用，不仅减轻了工人的劳动强度，还提高了混凝土工程的质量，对我国的基础设施建设做出了很大贡献。

在下一个五年规划中，国家加大了基础设施的建设的力度，这对混凝土机械行业的发展是十分有利的。

该类型搅拌机的主要组成结构包括：传动系统、搅拌系统、上料系统、卸料系统、电气控制系统等零部件。

在本次设计中主要设计的是外壳和搅拌轴，还确定了上料、卸料的方式以及叶片的结构，并对部分零部件进行了校核，使之满足不同场合的工作要求。

关键词：混凝土搅拌机、质量、能耗、效率The design of Vertical spindle type breakerAbstractBlade type concrete mixer is a small mixer, mainly is suitable for the small construction projects, it is very important to construction machinery.It is a kind of forced horizontal-axis mixer ，not only can mix the dry and rigid concrete, but also can stir light weight aggregate concrete，is a new multi-functional mixer。

In mixing process, through the rotary motion of stirring shaft of mixing blades to drive the material in the cylinder of shear, squeezing and flip elapse, make the material such as mixing effect in the relatively intense exercise fully with white, so it would be of good quality, low energy consumption, higher efficiency. Modern architectural engineering of mixer widely used, not only reduce the labor intensity of the workers, but also improves the concrete engineering quality, has made a great contribution the infrastructure construction of our country. In the next five-year plan, the government increased the strength of the infrastructure construction of concrete, the machinery industry development is very favorable. This type of main composition structure including blender, transmission system, mixing system, feeding system, unloading system and electrical control system components. In this design, we mainly on the transmission scheme selection and design calculation, also identified loading, unloading and ways of blade structure, and checks for some parts to meet different occasions work requirements.Keywords:concrete mixer, quality, energy consumption, efficiency目录第一章绪论 (5)1.1混凝土搅拌机项目研究的目的及意义 (5)1.1.1混凝土的组成 (6)1.1.2搅拌的任务 (6)1.1.3设计混凝土搅拌机的意义 (6)第二章技术设计任务书 (8)2.1搅拌机设计的依据及参数 (8)2.2搅拌机的工作范围及用途 (8)2.3混凝土搅拌机总体布局及结构概述 (8)2.4搅拌机的关键技术 (8)第三章搅拌机主参数及各部件的设计计算 (10)3.1总体设计方案 (10)3.1.1混凝土搅拌机各个品种功能的比较 (10)3.1.2混凝土搅拌机结构的选择 (11)3.2总体结构及工作原理 (11)3.2.1结构组成及工作原理 (11)3.2.2主要技术参数 (12)3.3搅拌机主要部件的设计 (12)3.3.1搅拌装置的设计 (12)3.3.2机架和搅拌筒的设计 (12)3.4传动系统的设计 (13)3.4.1电机的选择 (13)3.4.2 传动部分设计 (14)第四章桨叶式搅拌机主要参数的确定 (17)4.1传基本结构参数 (17)4.1.1转子的直径与长度 (17)4.1.2基本结构尺寸 (17)4.2主要工作参数的确定 (17)4.2.1转子的速度 (17)4.2.2生产能力 (17)4.2.3功率 (18)4.3转子的结构设计 (18)4.3.1轴的结构设计 (18)4.3.2轴的强度计算 (19)4.3.3破碎力的确定 (19)4.3.4轴的受力分析 (19)4.4轴承和键的选用 (21)4.4.1轴承的选用和润滑 (21)4.4.2键的选用 (22)第五章混凝土搅拌机搅拌叶片的有限元分析 (23)5.1搅拌叶片有限元模型的建立 (23)5.2优化设计和结果分析 (25)第六章结论 (26)参考文献 (27)感谢 (28)第一章绪论1.1混凝土搅拌机项目研究的目的及意义随着改革开放的持续推进,我国经济建设及科学技术的高速稳步增长,城镇化和新农村建设的大力发展,农村和大城市基础设施建设、房地产商品房开发业务的快速发展,直接促进了混凝土生产产量的快速增长机械化建设在施工中占据了重要的的地位。

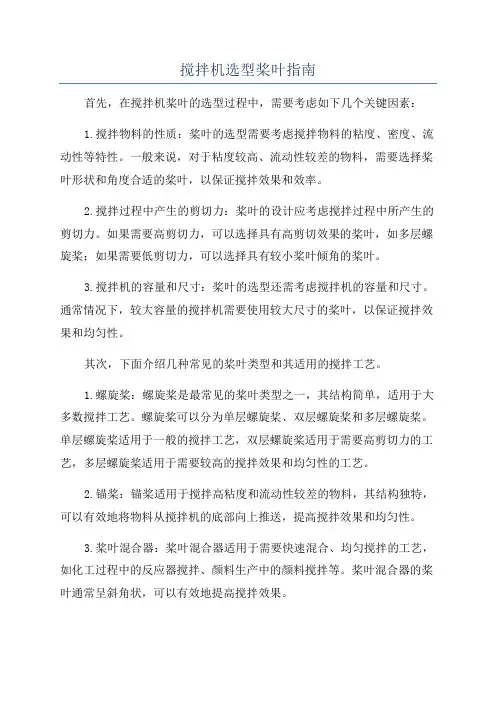

搅拌机选型桨叶指南首先，在搅拌机桨叶的选型过程中，需要考虑如下几个关键因素：1.搅拌物料的性质：桨叶的选型需要考虑搅拌物料的粘度、密度、流动性等特性。

一般来说，对于粘度较高、流动性较差的物料，需要选择桨叶形状和角度合适的桨叶，以保证搅拌效果和效率。

2.搅拌过程中产生的剪切力：桨叶的设计应考虑搅拌过程中所产生的剪切力。

如果需要高剪切力，可以选择具有高剪切效果的桨叶，如多层螺旋桨；如果需要低剪切力，可以选择具有较小桨叶倾角的桨叶。

3.搅拌机的容量和尺寸：桨叶的选型还需考虑搅拌机的容量和尺寸。

通常情况下，较大容量的搅拌机需要使用较大尺寸的桨叶，以保证搅拌效果和均匀性。

其次，下面介绍几种常见的桨叶类型和其适用的搅拌工艺。

1.螺旋桨：螺旋桨是最常见的桨叶类型之一，其结构简单，适用于大多数搅拌工艺。

螺旋桨可以分为单层螺旋桨、双层螺旋桨和多层螺旋桨。

单层螺旋桨适用于一般的搅拌工艺，双层螺旋桨适用于需要高剪切力的工艺，多层螺旋桨适用于需要较高的搅拌效果和均匀性的工艺。

2.锚桨：锚桨适用于搅拌高粘度和流动性较差的物料，其结构独特，可以有效地将物料从搅拌机的底部向上推送，提高搅拌效果和均匀性。

3.桨叶混合器：桨叶混合器适用于需要快速混合、均匀搅拌的工艺，如化工过程中的反应器搅拌、颜料生产中的颜料搅拌等。

桨叶混合器的桨叶通常呈斜角状，可以有效地提高搅拌效果。

最后，根据以上指南进行桨叶选型后，还需要进行一些试验和调整，以确保选型的桨叶能够满足实际工艺需求。

试验中可以考虑改变桨叶形状、角度、叶片数目等参数，观察搅拌效果和均匀性的变化，进行优化调整。

总之，搅拌机桨叶的选型是一个综合考虑多种因素的过程，需要根据具体的工艺需求进行合理选择。

希望以上指南能够为您的搅拌机桨叶选型提供一些参考。

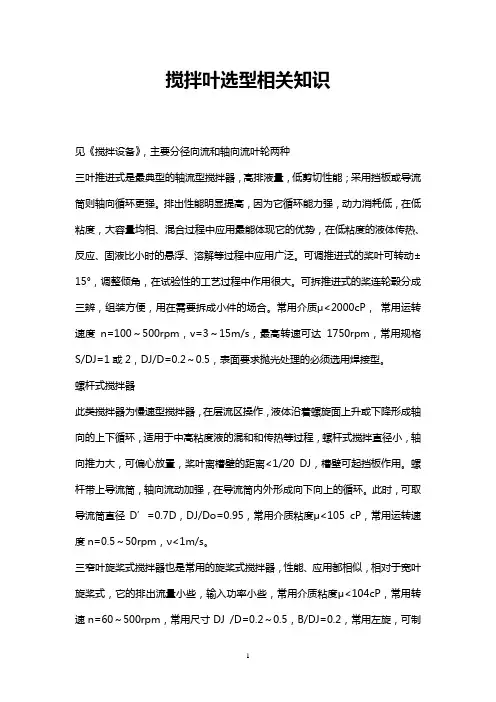

搅拌叶选型相关知识见《搅拌设备》，主要分径向流和轴向流叶轮两种三叶推进式是最典型的轴流型搅拌器，高排液量，低剪切性能；采用挡板或导流筒则轴向循环更强。

排出性能明显提高，因为它循环能力强，动力消耗低，在低粘度，大容量均相、混合过程中应用最能体现它的优势，在低粘度的液体传热、反应、固液比小时的悬浮、溶解等过程中应用广泛。

可调推进式的桨叶可转动±15°，调整倾角，在试验性的工艺过程中作用很大。

可拆推进式的桨连轮毂分成三辨，组装方便，用在需要拆成小件的场合。

常用介质μ<2000cP，常用运转速度n=100～500rpm，v=3～15m/s，最高转速可达1750rpm，常用规格S/DJ=1或2，DJ/D=0.2～0.5，表面要求抛光处理的必须选用焊接型。

螺杆式搅拌器此类搅拌器为慢速型搅拌器，在层流区操作，液体沿着螺旋面上升或下降形成轴向的上下循环，适用于中高粘度液的混和和传热等过程，螺杆式搅拌直径小，轴向推力大，可偏心放置，桨叶离槽壁的距离<1/20 DJ，槽壁可起挡板作用。

螺杆带上导流筒，轴向流动加强，在导流筒内外形成向下向上的循环。

此时，可取导流筒直径D’=0.7D，DJ/Do=0.95，常用介质粘度μ<105 cP，常用运转速度n=0.5～50rpm，ν<1m/s。

三窄叶旋桨式搅拌器也是常用的旋桨式搅拌器，性能、应用都相似，相对于宽叶旋桨式，它的排出流量小些，输入功率小些，常用介质粘度μ<104cP，常用转速n=60～500rpm，常用尺寸DJ /D=0.2～0.5，B/DJ=0.2，常用左旋，可制成右旋。

斜叶桨式搅拌器此搅拌器桨叶可成24°、45°或60°倾角，有轴向分流、径向分流，流型比平直叶桨式复杂，排出能量比平直桨高，综合效果更好，适用过程相同，因此应用频率比平直叶桨式高，运行条件同平直叶桨式。

六叶开启涡轮式搅拌器本类搅拌器流型为径向流，在有挡板时可自桨叶为界形成上下两个循环流，具有高剪切力和较大的循环能力，其中直叶开启涡轮式剪切力最大，弯叶开启涡轮式剪切力最小，斜叶开启涡轮居中。

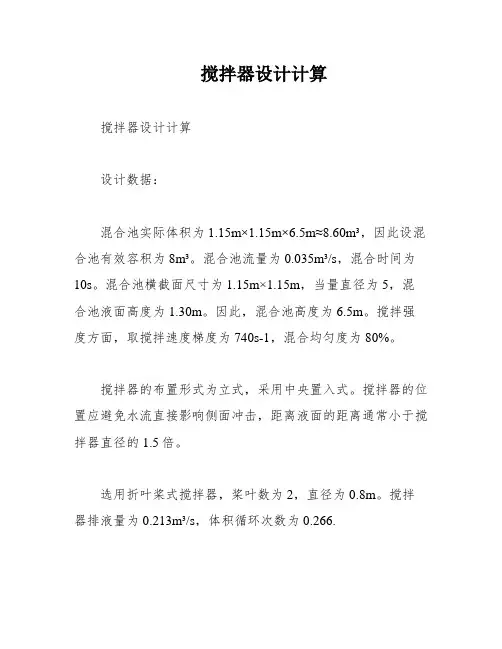

搅拌器设计计算搅拌器设计计算设计数据：混合池实际体积为1.15m×1.15m×6.5m≈8.60m³，因此设混合池有效容积为8m³。

混合池流量为0.035m³/s，混合时间为10s。

混合池横截面尺寸为1.15m×1.15m，当量直径为5，混合池液面高度为1.30m。

因此，混合池高度为6.5m。

搅拌强度方面，取搅拌速度梯度为740s-1，混合均匀度为80%。

搅拌器的布置形式为立式，采用中央置入式。

搅拌器的位置应避免水流直接影响侧面冲击，距离液面的距离通常小于搅拌器直径的1.5倍。

选用折叶桨式搅拌器，桨叶数为2，直径为0.8m。

搅拌器排液量为0.213m³/s，体积循环次数为0.266.在计算中，水的粘度值为1.14×10-3 Pa·s，密度为1000kg/m³。

混合功率估算为NQ=4.3~17kw·s/m³，单位流量需要的功率一般为4.3~17kw·s/m³。

以上数据均依据《给水排水设计手册》表4-28、表4-27和表4-30查询得出。

三、搅拌器转速及功率设计为了满足搅拌梯度G值的要求，需要进行搅拌器转速和功率的设计。

首先，根据外缘线速度的要求，选择2.72m/s作为基准值。

然后，根据公式计算得到转速范围在23.87~119.37r/min之间，为了保证搅拌效果，选择65r/min作为最终转速。

接下来，需要计算搅拌器的功率。

首先求得雷诺准数，根据网络数据得到功率准数为0.52.然后，根据公式计算得到搅拌功率为A=14+(b/D)×[670(d/D-0.6)²+185]×(0.35+b/D)×(sinθ)¹·²，B=10×[1.3-4(b/D-0.5)-1.14(d/D)]，最后根据公式Np=[(10³+1.2Re²·⁶)/(H⁰·⁶)]·A⁰·⁶+B，取0.63~0.75之间的值作为功率准数。

搅拌机桨叶设计搅拌机桨叶设计搅拌机是一种用于将多种物质混合或搅拌的设备，广泛应用于化工、食品、制药等行业。

而搅拌机的桨叶设计是其中非常重要的一环，它直接影响到搅拌机的搅拌效果和能耗。

桨叶是搅拌机的核心部件，其设计原则是在保证搅拌效果的同时，尽量降低能耗。

一般来说，桨叶的设计应考虑以下几个方面：1. 桨叶的形状和数量：桨叶的形状和数量对搅拌机的搅拌效果有很大影响。

常见的桨叶形状有螺旋形、片状、桨型等。

选择合适的桨叶形状和数量可以提高搅拌效果，减小能耗。

2. 桨叶的角度和安装位置：桨叶的角度和安装位置也是桨叶设计的重要考虑因素。

合理的桨叶角度可以提高搅拌效果，减小能耗。

而桨叶的安装位置则取决于被搅拌物料的性质和搅拌机的工作要求。

3. 桨叶的材料选择：桨叶的材料选择直接影响到搅拌机的使用寿命和维护成本。

一般来说，桨叶应选用耐磨、耐腐蚀的材料，以提高搅拌机的使用寿命。

4. 桨叶的转速和功率：桨叶的转速和功率是搅拌机设计中需要考虑的重要参数。

合理选择桨叶的转速和功率可以提高搅拌效果，同时减小能耗。

搅拌机的桨叶设计是一个复杂而关键的过程。

在设计过程中，需要根据被搅拌物料的性质和工艺要求，合理选择桨叶的形状、数量、角度和材料，并确定合适的转速和功率。

只有在这些方面的综合考虑下，才能设计出搅拌效果好、能耗低的搅拌机桨叶。

需要注意的是，搅拌机桨叶设计是一个专业领域，需要结合实际情况和经验进行。

因此，在进行搅拌机桨叶设计时，建议寻求专业人士的意见和帮助，以确保设计的准确性和可行性。

同时，不同行业和不同工艺的搅拌机桨叶设计也存在差异，需要根据具体情况进行调整和优化。

在搅拌机桨叶设计的过程中，还需要考虑桨叶的维护和更换。

定期检查桨叶的磨损情况，并及时更换磨损严重的桨叶，可以延长搅拌机的使用寿命，并保持搅拌效果的稳定性。

搅拌机桨叶设计是搅拌机性能优化的重要环节。

通过合理选择桨叶的形状、数量、角度和材料，并确定合适的转速和功率，可以提高搅拌效果，减小能耗，从而达到更好的搅拌效果和经济效益。

搅拌桨的选择与使用探讨本文来自: 马后炮化工作者: mahoupao日期: 2010-3-31 15:49 阅读: 518人评分是一种美德，请不要吝啬您的评分探讨, 选择在化工生产中，搅拌普遍存在，常规的搅拌形式有锚式、桨式、涡轮式、推进式、框式等，搅拌装置在高径比较大时，可用多层搅拌桨，特殊产品甚至会使用较为复杂的MIG式搅拌。

不同形式的搅拌对应各种不同的使用环境，以满足不同的使用要求。

请大家结合实际的使用经验，探讨下各种搅拌形式搅拌效果的特点，也可以结合实际事例说明各种搅拌形式在某些场合的适用性。

抛砖引玉一下，我在生产中使用过推进式的搅拌桨。

在使用中发现有如下特点：推进式的搅拌桨，物料随桨径向运动明显，而轴向运动较差；物料在升降温过程中，贴壁部分与釜中心区有明显的温差；物料较少或转速较快时会在釜中心区形成漩涡；此形式的搅拌，在结晶过程中会形成过饱和度的缓慢释放，有利于晶体的生长。

1、锚式、框式使用于低转速一般在60至300rpm 之间，这是因为考虑到锚式、框式长度多有3到5米，支撑点位于轴头，搅拌轴强度有限，高速下搅拌轴跳动比较大，特别是搅拌底部晃动幅度很大，甚至会碰到反应釜内壁。

同时结合物料的粘度选取转数，粘度大转速低，粘度小转数适当的高点。

2、涡轮式、推进式使用转速相对较高。

推进式的搅拌桨，物料较少或转速较快时会在釜中心区形成漩涡.可以在离搅拌桨50mm的距离的地方安置一张外径和搅拌桨相同的圆板，这样可以适当的减少漩涡。

搅拌是一个相对复杂的话题，论坛上也有相关主题，现就个人理解，小结如下：通常对搅拌的要求是由搅拌过程的目的和物料性质所决定的。

针对搅拌器的选型因素诸如容积循环速率、湍流强度和剪切作用等可以考虑：1、有类似应用，且搅拌效果较满意的可选用相同搅拌器；如：低粘度反应和简单体系通常我们一般选用单（双）桨叶式即可，而不用框式，以防止形成气相涡流，影响蒸馏效率；如为减少反混或沉积，则选用推进式或桨式与推进式组合，并加装导流桶；而涡轮式、布鲁马金式等也都可以很好的适用于低粘体系。

(完整版)搅拌机选型计算
搅拌机选型计算
搅拌机是一种常用于加工食品、医药和化工等领域的设备。

选择合适的搅拌机对于生产过程的效率和质量都非常重要。

本文将介绍如何进行搅拌机选型计算。

1. 计算所需的容积
首先，需要确定所需的搅拌容积。

根据生产工艺和需求，计算所需的最大容积。

考虑到生产中可能出现的浪费或溢出情况，可以适当增大容积的预留量。

2. 确定搅拌机类型
根据工艺要求和物料特性，选择合适的搅拌机类型。

常见的搅拌机类型包括搅拌槽搅拌机、叶片搅拌机和高剪切搅拌机等。

不同类型的搅拌机适用于不同的工艺和物料。

3. 计算功率需求
根据搅拌器容积和物料特性，计算所需的搅拌机功率。

通常可以根据搅拌机供应商提供的功率公式进行计算。

确保所选搅拌机的功率满足生产需求，以避免效率低下或过载的情况。

4. 考虑其他因素
除了容积和功率需求，还需要考虑其他因素来选择合适的搅拌机。

例如，搅拌机的结构是否便于清洁和维护；搅拌机的耐腐蚀性能是否符合生产要求；搅拌机的占地空间和安装要求等。

5. 比较并选择搅拌机
在对不同搅拌机进行计算和考虑后，将它们进行比较并选择最合适的搅拌机。

综合考虑容积、功率、结构和其他因素，找到在生产过程中能够满足需求的最佳搅拌机。

总结
通过上述步骤进行搅拌机选型计算，能够帮助确定合适的搅拌机，提高生产效率和质量。

在实际选择搅拌机时，可以根据具体情况进行调整和细化。

第三节搅拌器的选型（一）搅拌器选型桨径与罐内径之比叫桨径罐径比/d D,涡轮式叶轮的/d D一般为0.25~0.5，涡轮式为快速型，快速型搅拌器一般在 1.3H D>时设置多层搅拌器，且相邻搅拌器间距不小于叶轮直径d。

适应的最高黏度为50Pa s∙左右。

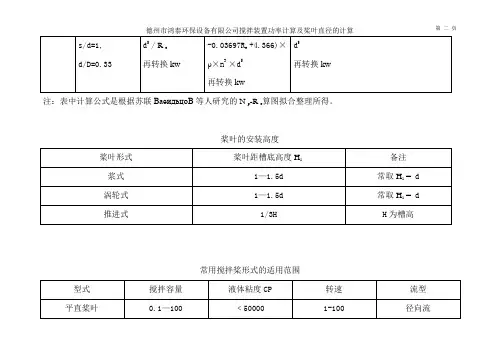

搅拌器在圆形罐中心直立安装时，涡轮式下层叶轮离罐底面的高度C 一般为桨径的1~1.5倍。

如果为了防止底部有沉降，也可将叶轮放置低些，如离底高度/10=.最上层叶轮高度离液面至少要有1.5d的深C D度。

符号说明b——键槽的宽度B——搅拌器桨叶的宽度d——轮毂内经d——搅拌器桨叶连接螺栓孔径d——搅拌器紧定螺钉孔径1d——轮毂外径2D——搅拌器直径JD——搅拌器圆盘的直径1G——搅拌器参考质量h——轮毂高度1h——圆盘到轮毂底部的高度2L ——搅拌器叶片的长度R ——弧叶圆盘涡轮搅拌器叶片的弧半径M ——搅拌器许用扭矩()N m ∙t ——轮毂内经与键槽深度之和 δ——搅拌器桨叶的厚度1δ——搅拌器圆盘的厚度工艺给定搅拌器为六弯叶圆盘涡轮搅拌器，其后掠角为45o α=，圆盘涡轮搅拌器的通用尺寸为桨径j d :桨长l :桨宽20:5:4b =，圆盘直径一般取桨径的23，弯叶的圆弧半径可取桨径的38。

查HG-T 3796.1~12-2005,选取搅拌器参数如下表由前面的计算可知液层深度 2.45H m =，而1.3210i D m m=，故1.3i H D >，则设置两层搅拌器。

为防止底部有沉淀，将底层叶轮放置低些，离底层高度为425mm ，上层叶轮高度离液面2J D 的深度，即1025mm 。

则两个搅拌器间距为1000mm ，该值大于也轮直径，故符合要求。

（二）搅拌附件 ①挡板挡板一般是指长条形的竖向固定在罐底上板，主要是在湍流状态时，为了消除罐中央的“圆柱状回转区”而增设的。

罐内径为1700mm ，选择4块竖式挡板，且沿罐壁周围均匀分布地直立安装。
