短伸缩吹灰器检修作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIIR-3D吹灰器设备检修作业指导书批准：审核：编写：年月一、设备简介我公司锅炉炉膛吹灰器采用短伸缩型吹灰器，共有70台。

它是一种短行程、可退回的吹灰器，型号为IR－3D，用来吹扫炉膛水冷壁，它的螺纹管在行进中可以旋转3600，并有一个凸轮控制，对预先设定的部位进行吹扫。

电源接通，吹灰器启动，大齿轮顺时针转动，螺纹管伸出，凸轮部件前移。

凸轮发兰上的导向槽卡在导向杆内移动，防止螺纹管和凸轮的转动。

当螺纹管前进到前极限限位时，凸轮脱开导向杆和弹簧定位的棘爪，螺纹管、凸轮和喷嘴顺时针转动，吹灰过程开始。

固定在发兰上的凸轮环面触及启动臂打开吹灰器介质阀门，按照预定圈数吹灰。

吹灰完成预定圈数后，控制系统使电机反转，大齿轮逆时针方向转动，螺纹管和凸轮也逆时针方向转动，当凸轮上的导向槽导入弹簧定位棘爪后，作用于蒸汽阀阀杆上的顶力消失，于是在复位弹簧力及残余蒸汽压力作用下阀门立即关闭，蒸汽被切断。

棘爪阻止了凸轮的继续转动，使螺纹管和凸轮沿着导向杆回到了起始位置。

螺纹管回到起始位置后，凸轮上的导向槽脱开导向杆继续逆时针旋转，螺纹管前端的定位环防止螺纹管继续后退。

二、目的1．保证吹灰器的维护、检修符合检修工艺标准要求，以保证吹灰器的长周期经济运行。

2．为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。

3．起到对检修外委人员了解、掌握设备的培训作用。

三、开工准备1.安全说明1.1开工前应检查安全措施是否完善，工作现场、安全工器具的安全状况，重点监督起重机具、安全用具、电动工器具的使用情况。

1.2办理工作票，设备停电，与运行设备可靠隔离。

1.3系统内压力降为零后方可开工。

2.人员准备及履行开工手续2.1确定施工负责人及参加工作的人员，要求组织得当、分工明确，对安全、质量、文明施工负责。

12.2办理工作票等相关的手续。

300MW 机组检修文件包JTFD-GL-2010-022布袋除尘器检修设备编码：设备专业主管：检修专业主管：设备检修负责人：检修承包商：计划检修时间：2010年月日至2010年月日内蒙古京泰发电有限责任公司（一）检修工作任务单设备名称布袋除尘器设备代码检修计划设备检修类别□A级检修□ B级检修□ C级检修□消缺计划工作时间2010年月日至2010年月日计划工日主要检修项目序号名称1 除尘器布袋的检查2 除尘器出入口挡板门、旁路门的检查3 灰斗漏点检查4 仓泵圆顶阀、事故放灰阀检查5工作许可□电气第一种工作票□电气第二种工作票□电气继保工作票□热机工作票□仪控工作票其它工作许可条件□动火工作票□脚手架□拆除保温□封堵打开□围栏设置□安全网□其它工作票编号：修后目标（前）（后）1、振动：＜0.052、温度：＜60℃异音：无（一）检修工作任务单（续）质检点分布W点结果工序质检点内容1 □ 06 检查挡板门开关是否到位2 □08 检查挡板门与减速机的啮合是否到位3 □10 有测厚仪测量出入口及旁路烟道的磨损情况4 □16 圆顶阀检查5 □6 □7 □H点结果工序质检点内容1 □02 检查布袋破损情况2 □03 检查袋笼有无变形3 □04 检查布袋上的积灰情况4 □05 清理布袋内部和外部的积灰5 □07 检查挡板门减速机验收人员W点H点签字方设备专业主管：检修专业主管：监理负责人：（二）修前准备卡设备基本参数1 型号：F367702过滤面积：34969 m23袋室数：192个4厂家：中能环境设备修前状况序号工作人员姓名工种检查结果备注1 □2 □3 □4 □5 □6 □7 □8 □9 □10 □11 □12 □13 □14 □15 □16 □17 □18 □19 □以下空白工具准备序号工具名称型号及规格数量检查结果备注1 一字螺丝刀6″ 1 □2 一字螺丝刀8″ 1 □3 强光手电 2 □4 铁皮油桶18L 1 □5 铜棒Φ50 1 □6 铜棒Φ30 1 □7 平锉细齿300MM 1 □8 手锤2P 1 □9 三角锉6″ 1 □10 活络扳手10″ 2 □11 活络扳手12″ 2 □12 活络扳手15″ 1 □13 梅花板手14-17 □14 梅花板手22-24 □15 梅花板手30-32 □16 内六角扳手公制 1 □17 轻型套筒扳手 1 □18 管子钳350 1 □19 撬棍500mm 2 □20 三角拉马5t 1 □21 油盘 122 大锤12磅 123 千斤顶10T 224 手拉葫芦1T×3M 225 钢丝绳Φ10×1.5M 2序号工具名称型号及规格数量检查结果备注1 抹布3kg □2 砂纸＃100 5张□3 密封胶1596 1 □4 润滑油壳牌#46HM抗磨液压油10桶□5 松动液3瓶□6 记号笔白2个□7 油石2块□8青壳纸0．05、0．1、0．2、0.5（mm）5把□9 汽油5kg □10垫片0.05、0.10、0.20、0.30、0.50（mm）各1㎡□11 耐油石棉板2、4、5（mm）各1㎡□12 白面3kg □测量工具序号工具名称型号及规格数量检查结果备注1 盒尺3m 1把□4 塞尺200mm 1把□5 游标卡尺300mm 1把□6 钢板尺500mm 1把□9 □10 □11 □12 □备件准备序号备件名称规格及型号检查结果1 □2 □3 □4 □5 □6序号现场准备项目检查结果1 安装临时遮拦□2 工具运至现场□3 文明生产设施齐全□4 技术资料齐全□5 风险评估是否进行□6 “安健环”措施落实□以下空白（三）检修工序卡结果序号检修工序步骤及内容质量标准质检点签字□ 1 一、除尘器布袋的检查□ 2 检查布袋破损情况对破损严重的布袋进行更换。

大机轴瓦及其附属设备A级检修作业文件包本检修文件包适用于300MW机组轴瓦A级检修工作1本检修文件包涉及的文件、技术资料和图纸2安全措施2.1严格执行《电业安全工作规程》。

2.2验证隔离许可证，各油泵停止运行，停止进入轴瓦的油源。

2.3在整个作业现场易发生落物的地方，人员不能通过和逗留。

2.4轴瓦起吊时，要设专人指挥，严格按起吊规定执行。

各物件起吊时要找正起吊中心，无关人员要离开吊物周围，防止吊物晃动碰伤；起吊过程中要求工作人员身体的任何部位不能伸进所吊设备下方，如必须伸进设备下方，必须做好防吊物落下的措施。

2.5使用清洗剂清洗部件时，要佩戴必要的防护用品。

2.6检修场地必须铺设胶皮，拆吊下的部件必须放在指定检修场地。

2.7拆开的管路、法兰等敞口部位要封堵好。

2.8工作人员抡大锤时不能带手套，使用前检查锤头的固定情况，以防大锤飞出伤人。

2.9使用电动工具、照明用具时，要检查其绝缘情况，防止触电，必要时有人监护，使用电动工具，其接线盘要带漏电保护装置。

2.10用电动工器具必须带绝缘手套，配用漏电保护器。

2.11机件回装前必须用压缩空气吹扫干净，对照加堵记录，将堵撤出，确保轴瓦内部无任何异物。

2.12每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况.3现场准备及备品备件3.1备品备件准备W13.2工作准备□工器具已准备完毕，材料、备品已落实。

□检修地面已经铺设防护胶片，场地已经完善隔离。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

W23.2.1办理相关工作票□已办理工作票及开工手续停运。

□安全措施已做。

□检查验证工作票。

□对协作单位发出通知。

□工作人员的着装和安全用具应符合《安规》要求。

H14检修内容4.1解体轴瓦□确认热工探头已拆除。

□揭轴承箱□用塞尺测量轴承箱油挡间隙。

□松轴承箱结合面螺栓，起吊箱盖，清理上箱结合面，放到胶皮上。

□清理上油挡，检查油挡齿是否完整，有无损伤、松动。

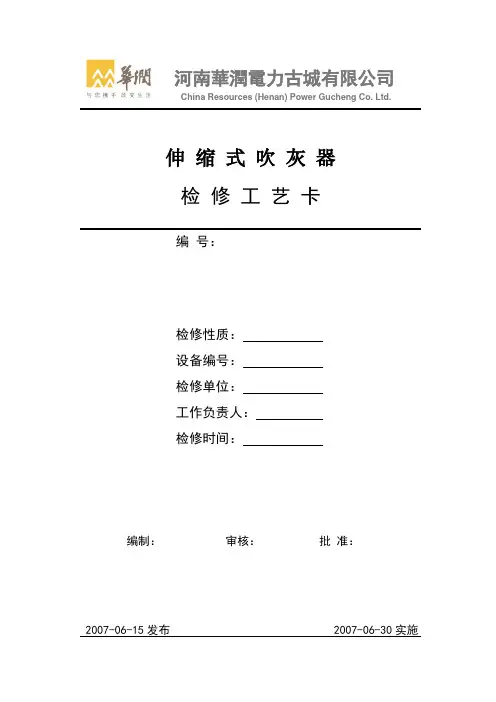

河南華潤電力古城有限公司China Resources (Henan) Power Gucheng Co. Ltd.伸缩式吹灰器检修工艺卡编号：检修性质：设备编号：检修单位：工作负责人：检修时间：编制：审核：批准：2007-06-15发布2007-06-30实施1 目的1.1 规范检修行为，确保伸缩式吹灰器检修质量符合检修规程规定要求。
