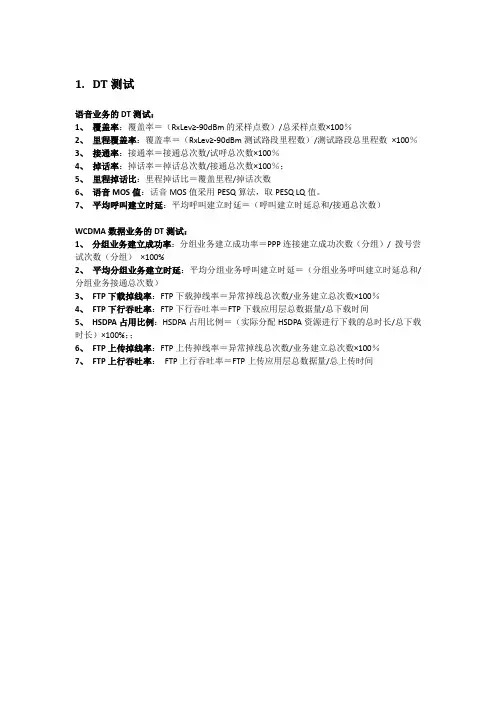

DT测试

DT（DRIVETEST）也称车测，是检测运行网络质量的重要手段之一。

ＤＴ测试是检查一个网络无线环境及无线覆盖的重要手段,通过测试,我们可以达到以下目的:✓对统计分析结果进行现场验证;✓检查无线环境 测试网络空中接口 AIR_INTERFACE 部分;✓对小区设置参数实地验证;✓检查网络覆盖情况、各小区间切换进程等｡作为一个成熟的"网优"工程师,在测试中应该熟练掌握以下内容一、路测设备及使用方法 (2)1.常见的路测设备 (2)2.路测设备的构成 (2)4.工具栏具使用说明 (2)5.锁频测试 (3)6.路测中主要观察以下窗口(以TEMS测试系统为例): (3)7.ANT测试设备在我们进行路测前，对手机设置应注意以下几点： (3)8.常用的测试方法和作用 (3)10.使用TEMS测试软件进行测试的7个步骤 (4)11.使用TEMS进行GPRS数据业务测试的10个步骤 (4)二、路测分析部分 (6)1.路测在不同阶段的作用 (6)2.常见测试问题 (6)3.分析问题关注的指标 (7)5.割接当晚需要关注的指标和事件 (7)6.路测报告的内容 (8)7.割接当晚遇到问题处理流程 (8)8.GSM 网络优化四要素 (9)一、路测设备及使用方法1.常见的路测设备1)国外较为著名的有：a)Ericsson的TEMSb)Nokia的TOM2)国内较为出名的路测设备提供商有：a)珠海万禾（ANT）b)珠海鼎立（PREMIER)2.路测设备的构成1)PC, （最少需要如下配置:Pentium III, 500 MHz, 256 MB RAM ）2)必要的串口扩展设备(TEMS Investigation手机只支持串口，连接多部手机需要多个串口)3)TEMS 手机 : 支持TEMS Investigation协议的测试手机4)外部扫频器: TEMS Investigation扫频器5)GPS ：支持NMEA 2.0 等GPS 协议6)软件环境： Windows 9X、NT、XP3.测试软件的界面4.工具栏具使用说明1)设备控制●添加删除物理连接到笔记本电脑的TEMS硬件设备●同时可对TEMS硬件设备进行控制2)连接●与物理连接到笔记本电脑的TEMS硬件设备建立同步3)录制●对现场测量的结果进行记录(生成*.log文件)4)重放●对现场测试的log文件进行回放分析5)文件及视图●新建或打开用户界面设置(Workspace)5.锁频测试1)IDLE模式下通过软件锁频测试●手机在待机模式锁频后，会自动从服务区小区重选到被锁频的小区。

锁频后进行呼叫处理，那么在呼叫后对锁频无效，需要重新锁频（如Dedicated模式锁频测试）。

2)Dedicated模式下通过软件锁频测试●是手机在通话状态下进行锁频，也会自动从服务区小区强制切换到被锁频的小区。

3)强制锁频（手机锁频）●强制锁频也叫手机锁频，是直接通过手机工程软件对手机进行锁频的一种方法。

此方法具有强制性，并且锁频后手机必需重启才能解锁。

4)强制不切换●强制不切换功能主要是配合锁频测试，可以防止锁频失效确保锁死功能。

6.路测中主要观察以下窗口(以TEMS测试系统为例):✓SERVING+NEIGHBOURCELLLIST✓RADIOENVIRONMENT✓LAYER2/LAYER3MESSAGE✓CURRENT CHANNEL✓LINE CHART✓GRAPHICPRESENTATION等7.ANT测试设备在我们进行路测前，对手机设置应注意以下几点：✓l 在SET BAND测试项中，如果在测900M网络时，不要把它设在1800M频段上，反之也一样。

否则将不能测试相应频段的信号，平时最好把它设置在Inactive。

✓l 在MODE中，不要把它设置成DATA，否则将不能建立连接，应将其设置在TRACE（OT76）或TRACE 9600（OT75）上。

8.常用的测试方法和作用✓漫游通话测试：指的就是普通的路测，设定好通话时长和间隔时长，测试软件会自动根据设定时间进行自动拨打，记录通信过程，同时GPS记录路径信息；✓CQT测试：在一个地点反复多次进行拨打，统计所采样到的事件次数，如掉话，建立失败等；✓主被叫测试：在ANT软件中可以设定手机是作为主叫还是被叫；✓强制切换测试：强制进行的功能，在ANT软件里和SAGEM手机中均可以设置强制切换，用以检验是否可以进行切换；✓通话邻频干扰测试：在通话状态下用两部手机，一部作为通话手机，另一部作为扫频手机对通话手机占用的TCH及两个邻频进行扫频；✓锁频测试：在空闲状态下对某个小区进行锁定，它对通话过程中的切换不造成影响；✓扫频测试：分为静态扫频和动态扫频，静态扫频是对某一时刻的无线环境进行扫描，显示频点、BSIC 和场强信息；✓双网竞争性测试：用一部电脑加两部手机进行的测试，分别占用不同运营商的网络，进行信号对比。

✓双频网选择性测试：指在双频网环境中可以进行强制切换测试。

9.ANTPILOT测试软件中，中文软件名显示的原理✓主小区中文名：LAC+CI进行相应中文名索引。

原理是测试过程中只有主小区能看到CI，而在一个本地网内LAC+CI是唯一标识一个小区的。

因此小区建库文件中必须有LAC和CI的信息。

✓邻小区中文名：由于不能得到邻小区CI，因此只能利用BCCH+BSIC进行中文名索引，但在一个本地网中完全有可能出现同频同BSIC的小区，因此还要加上基站坐标信息，在测试过程中系统选取离测试点坐标最近的那个基站中文名作为邻小区名。

10.使用TEMS测试软件进行测试的7个步骤1)硬件设备连接。

将手机GPS和硬狗连接到电脑上2)设置页面。

根据本次测试的需要选择适合的工作区和窗口3)制作工程参数。

制作能导入TEMS的工程参数表（扩展名为.cel格式的文件）4)添加并连接设备。

在TEMS测试软件中用硬件连接向导添加已经连接到电脑上的测试设备，并点击“连接”按钮进行测试软件软件和测试硬件的连接5)制作测试计划。

根据本次测试的需要制作测试计划。

（如呼叫次数，呼叫时长，间隔时间等）6)录制log。

点击生成log文件按钮保存测试数据。

7)执行计划。

执行第5步编辑好的测试计划进行测试。

11.使用TEMS进行GPRS数据业务测试的10个步骤1)硬件设备连接。

将手机GPS和硬狗连接到电脑上2)添加手机和手机Modem的驱动程序。

连接上硬件后在驱动程序安装向导上找到相应测试路径进行安装。

✓手机驱动路径：tems\TI 7.1 UE Drivers\DriversR2A\Sony Ericsson\W6003)将附加命令添加到modem的高级属性中。

✓附加命令：+cgdcont=1,"IP","cmnet","0.0.0.0",0,0; cgdcont=2,"IP","cmwap","0.0.0.0",0,04)设置拨号网络。

在拨号连接中设置拨号网络，拨叫号码：*99#5)在测试软件上连接设备在TEMS测试软件中用硬件连接向导添加已经连接到电脑上的测试设备，并点击“连接”按钮进行测试软件软件和测试硬件的连接6)调整数据业务操作窗口. 根据本次测试的需要选择适合的工作区和窗口7)导入工程参数。

制作能导入TEMS的工程参数表（扩展名为.cel格式的文件）并导入到测试软件中，在地图上会生成相应的小区。

8)编些测试脚本。

依据测试项目的不同，编些相应的测试进程。

（如FTP下载FTP地址211.137.34.69，用户名、密码：GPRS）9)录制文件。

点击生成log文件按钮保存测试数据。

10)执行脚本。

执行第5步编辑好的测试计划进行测试二、路测分析部分1.路测在不同阶段的作用11)评估阶段的测试－关注原网络覆盖情况，通话质量情况，干扰情况，如出现切换失败、未接通、掉话等事件需要重点关注。

必要时配合CQT测试。

在保证我们自己的测试设备和人员可以到位的情况下，和局方沟通以下事项：DT测试的路线、车辆、随工、测试卡；机顶功测试站点；CQT的测试点及VIP 区域；GPRS测试的路线和测试点等12)割接当晚的测试－关注割接基站当晚的测试情况；割接后的网优数据检查和优化参数的检查验证，天馈等工程参数是否正确（如：天线是否接反、邻区漏配等）。

输出割接前后对比报告13)后期优化的测试－关注现网络和原网络的覆盖变化情况、通话质量变化情况、干扰变化情况，如出现切换失败、未接通、掉话等事件需要重点关注。

必要时配合CQT定点测试解决疑难问题。

对客户投诉需要特别关注，移动的工程需要关注第三方测试，配合移动公司提高测试指标，以达到省分对本地市的考核。

2.常见测试问题1)弱覆盖问题一般是指覆盖信号的场强低于-90dBm，弱覆盖会引起许多不同的问题，如切换多、过覆盖、通话质量差、掉话、试呼过程还会导致未接通问题。

弱覆盖分区域本身弱覆盖、阻挡弱覆盖等。

2)掉话问题引起掉话有很多因素，如弱覆盖、通话质量差、干扰、切换、设备故障及参数设置不合理诸多因素。

3)未接通问题引起未接通主要有，弱覆盖、拥塞、位置更新、硬件故障、干扰等。

4)通话质量差问题通话质量分为8级，0-5级良好，6-7级通话质量最差。

如果通话质量为7级，就会启动RLT（Radio Link Timeout）计时器，RLT为0就产生掉话。

引起通话质量差因素有硬件故障、信号阻挡、干扰、硬切换。

5)切换失败问题切换失败问题的因素很多，涉及到本小区与目标小区，需要根据分析经验及结合现网数据、报表统计来判断切换失败的原因。

引起切换失败有硬件故障、目标小区拥塞、参数设置不合理、通话质量差、干扰、无线环境等。

在测试数据的切换信令中，只能检查部份切换参数是否正确，其它引起的切换失败分析比较困难。

6)位置更新引起的问题位置更新除了参数设置不合理外，主要是影响到呼叫的接通成功，因为作位置更新时需要占用独立的SD信道进行鉴权加密等，会造成手机错过呼叫时限。

在LAC边界区切换频繁造成位置更新过多的主要因素。

7)过覆盖问题过覆盖现象会带来很多严重性问题，我们要尽量避免过覆盖现象，无法避免的过覆盖应做好频率优化与邻区优化。

8)测试设备引起的问题驱车测试时，难免会遇到测试设备电源中断、连接数据线松动等现象导致外界造成的问题。

对于此问题，我们测试人员在测试过程中认真仔细、提早预防、对设备爱护。

3.分析问题关注的指标1)服务小区电平－反映覆盖情况2)服务小区质量－反映通话质量情况3)服务小区TA－距离基站的远近4)服务小区的C/I－反映网络的干扰情况5)相邻小区电平－反映情况情况6)层三信令等－反映具体的事件4.路测中除了关注测试指标还需关注以下方面1)附近地形－有无高楼或山体阻挡，有无大功率设备或电台、有无水面、是否在隧道里面或高架桥下面等2)基站位置－观察基站的位置是否与地图上基站的位置一直，如果不一直，及时更新工程参数表3)天线挂高和方向角－验证天线的挂高和方向角是否与工参一直，如果不一直，重新确定挂高和方向角，并及时更新工参表5.割接当晚需要关注的指标和事件1)语音业务a)天线是否接反b)覆盖电平是否正常c)通话质量如何d)跳频。
