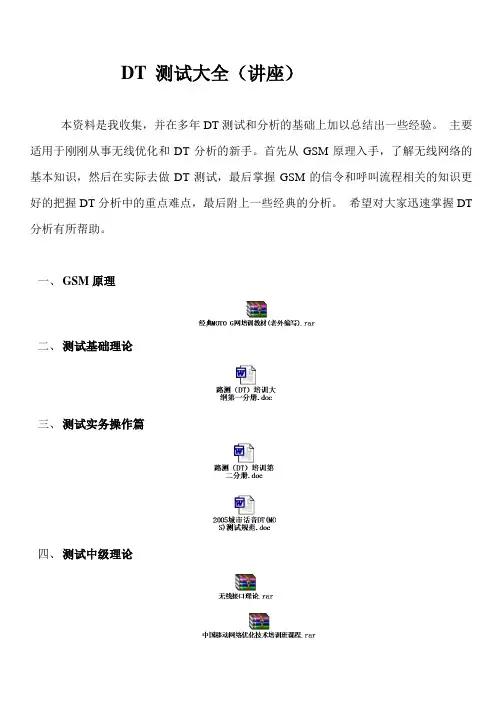

DT 测试大全（讲座）
本资料是我收集，并在多年DT测试和分析的基础上加以总结出一些经验。
主要适用于刚刚从事无线优化和DT分析的新手。
首先从GSM原理入手，了解无线网络的基本知识，然后在实际去做DT测试，最后掌握GSM的信令和呼叫流程相关的知识更好的把握DT分析中的重点难点，最后附上一些经典的分析。
希望对大家迅速掌握DT 分析有所帮助。
一、GSM原理
二、测试基础理论
三、测试实务操作篇
四、测试中级理论
五、测试报告分析（初级）
分4类：等。
（文件太大）六、测试报告分析（高级）
七、整体测试项目报告举例
贵州凯里市的测试报告，
西藏的测试报告，。

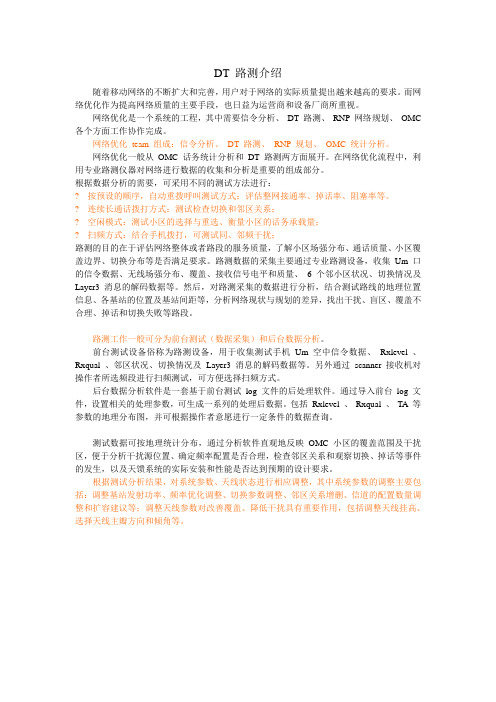

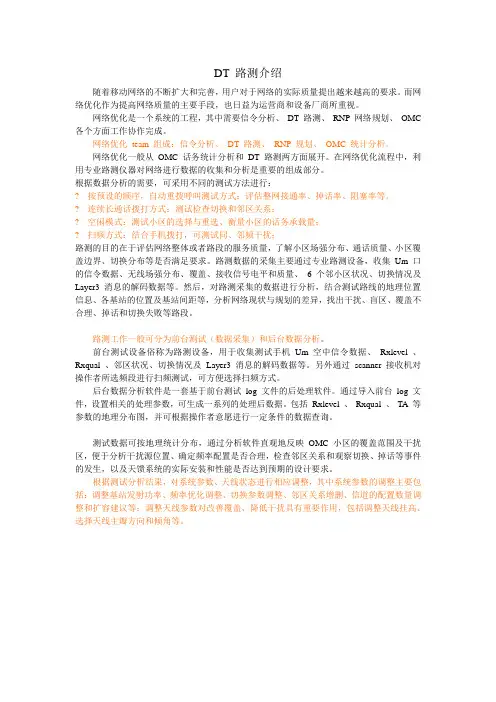

DT 路测介绍随着移动网络的不断扩大和完善，用户对于网络的实际质量提出越来越高的要求。
而网络优化作为提高网络质量的主要手段，也日益为运营商和设备厂商所重视。
网络优化是一个系统的工程，其中需要信令分析、DT 路测、RNP 网络规划、OMC 各个方面工作协作完成。
网络优化team 组成：信令分析、DT 路测、RNP 规划、OMC 统计分析。
网络优化一般从OMC 话务统计分析和DT 路测两方面展开。
在网络优化流程中，利用专业路测仪器对网络进行数据的收集和分析是重要的组成部分。
根据数据分析的需要，可采用不同的测试方法进行：? 按预设的顺序，自动重拨呼叫测试方式：评估整网接通率、掉话率、阻塞率等。
? 连续长通话拨打方式：测试检查切换和邻区关系；? 空闲模式：测试小区的选择与重选、衡量小区的话务承载量；? 扫频方式：结合手机拨打，可测试同、邻频干扰；路测的目的在于评估网络整体或者路段的服务质量，了解小区场强分布、通话质量、小区覆盖边界、切换分布等是否满足要求。
路测数据的采集主要通过专业路测设备，收集Um 口的信令数据、无线场强分布、覆盖、接收信号电平和质量、 6 个邻小区状况、切换情况及Layer3 消息的解码数据等。
然后，对路测采集的数据进行分析，结合测试路线的地理位置信息、各基站的位置及基站间距等，分析网络现状与规划的差异，找出干扰、盲区、覆盖不合理、掉话和切换失败等路段。
路测工作一般可分为前台测试（数据采集）和后台数据分析。
前台测试设备俗称为路测设备，用于收集测试手机Um 空中信令数据、Rxlevel 、Rxqual 、邻区状况、切换情况及Layer3 消息的解码数据等。
另外通过scanner 接收机对操作者所选频段进行扫频测试，可方便选择扫频方式。
后台数据分析软件是一套基于前台测试log 文件的后处理软件。
通过导入前台log 文件，设置相关的处理参数，可生成一系列的处理后数据。
包括Rxlevel 、Rxqual 、TA 等参数的地理分布图，并可根据操作者意愿进行一定条件的数据查询。

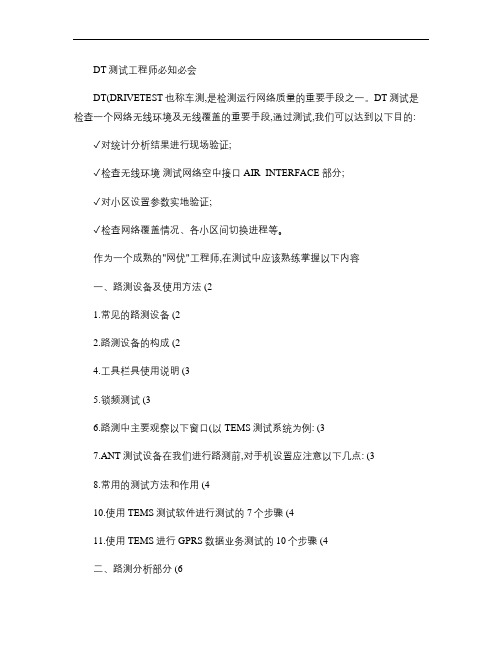

DT测试工程师必知必会DT(DRIVETEST也称车测,是检测运行网络质量的重要手段之一。
DT测试是检查一个网络无线环境及无线覆盖的重要手段,通过测试,我们可以达到以下目的:✓对统计分析结果进行现场验证;✓检查无线环境测试网络空中接口 AIR_INTERFACE 部分;✓对小区设置参数实地验证;✓检查网络覆盖情况、各小区间切换进程等｡作为一个成熟的"网优"工程师,在测试中应该熟练掌握以下内容一、路测设备及使用方法 (21.常见的路测设备 (22.路测设备的构成 (24.工具栏具使用说明 (35.锁频测试 (36.路测中主要观察以下窗口(以TEMS测试系统为例: (37.ANT测试设备在我们进行路测前,对手机设置应注意以下几点: (38.常用的测试方法和作用 (410.使用TEMS测试软件进行测试的7个步骤 (411.使用TEMS进行GPRS数据业务测试的10个步骤 (4二、路测分析部分 (61.路测在不同阶段的作用 (62.常见测试问题 (63.分析问题关注的指标 (75.割接当晚需要关注的指标和事件 (76.路测报告的内容 (87.割接当晚遇到问题处理流程 (88.GSM 网络优化四要素 (9一、路测设备及使用方法1.常见的路测设备1国外较为著名的有:aEricsson的TEMSbNokia的TOM2国内较为出名的路测设备提供商有:a珠海万禾(ANTb珠海鼎立(PREMIER2.路测设备的构成1PC, (最少需要如下配置:Pentium III, 500 MHz, 256 MB RAM2必要的串口扩展设备(TEMS Investigation手机只支持串口,连接多部手机需要多个串口3TEMS 手机 : 支持TEMS Investigation协议的测试手机4外部扫频器: TEMS Investigation扫频器5GPS :支持NMEA 2.0 等GPS 协议6软件环境: Windows 9X、NT、XP3.测试软件的界面4.工具栏具使用说明1设备控制●添加删除物理连接到笔记本电脑的TEMS硬件设备●同时可对TEMS硬件设备进行控制2连接●与物理连接到笔记本电脑的TEMS硬件设备建立同步3录制●对现场测量的结果进行记录(生成*.log文件4重放●对现场测试的log文件进行回放分析5文件及视图●新建或打开用户界面设置(Workspace5.锁频测试1IDLE模式下通过软件锁频测试●手机在待机模式锁频后,会自动从服务区小区重选到被锁频的小区。
中国移动通信网络质量语音业务DT测试报告随着我国经济的不断发展，移动通信网络在人们生活中扮演着越来越重要的角色。
无论是出门在外，还是在家里办公，人们都需要通过手机和电脑来进行数据传输和语音通话。
因此，保障移动通信网络质量已成为一项十分重要的任务。
为了了解中国移动通信网络质量，我们进行了语音业务DT测试，并得出了以下报告。
一、测试基本情况本次测试主要针对中国移动在一座城市进行的语音业务，共测试了70个测试点。
测试环境包括室内和室外、移动车速不同等。
二、测试指标本次测试主要采用的测试指标包括：1、拨号呼叫建立时间：表示从拨号开始到被叫方听到铃声的时间。
2、语音质量：使用PESQ（Perceptual Evaluation of Speech Quality，语音质量主观评价）评价算法，将语音质量评分转换为MOS（Mean Opinion Score，平均意见分数）。
3、掉话率：指通话中突然中断的情况。
4、无话音时间百分比：指通话中由于网络原因导致语音无法传输的时间百分比。
三、测试报告1、拨号呼叫建立时间：本次测试结果显示，中国移动的拨号呼叫建立时间平均在5秒左右，最长为10秒，建立时间较短，达到了用户可以接受的水平。
2、语音质量：语音质量是衡量用户体验的重要指标。
本次测试结果显示，在70个测试点中，语音质量平均MOS值为4.2分，最高值为4.6分，最低值为3.8分。
值得注意的是，在室外较为开阔的测试点，语音质量评分更高，达到了4.5分以上，而在室内或信号较为差的地方，语音质量评分会下降，不过总体来说，中国移动的语音质量还是比较可靠的。
3、掉话率掉话率是影响语音通话体验的重要因素之一。
本次测试结果显示，中国移动的掉话率平均为0.36%，最高值为0.68%，最低值为0.15%。
考虑到一些特殊情况，如天气变化等因素可能会导致信号不稳定，这个数值在整体上还是不错的。
4、无话音时间百分比无话音时间百分比指通话中由于网络原因导致语音无法传输的时间百分比。
dt测试工作内容
DT测试是一种网络性能测试，主要针对移动通信网络。
以下是DT测试的主要工作内容：
1. 无线信号强度测试：使用无线测试仪表测量无线信号的强度，以确保网络覆盖良好。
2. 越区切换测试：测量越区切换的位置和电平，以评估网络的切换性能。
3. 网络干扰测试：分析网络中的干扰情况，以提高网络的稳定性。
4. 数据业务拨打测试：在移动环境中使用测试手机进行全程语音和数据业务拨打测试，以评估网络的数据传输性能。
5. 呼叫接通测试：测试网络的呼叫接通率，以确保用户能够正常接入网络。
6. 通话质量评估：测试者对通话质量进行评估，以了解网络的语音质量。
7. 网络覆盖分析：根据所采集的无线参数和呼叫接通情况，分析网络的覆盖情况，为网络规划和优化提供依据。
8. 网络运行情况分析：分析测试数据，了解网络的运行情况，为网络维护和管理提供支持。
DT测试是网络性能评估的重要手段之一，可以帮助运营商了解网络的性能和存在的问题，并采取相应的措施进行优化和维护。
路测数据分析要点1.覆盖盲区分析:分析通话测试中网络资源薄弱区域，并以专题地图的形式描述出无线场强覆盖差与占有信道小区的地理关系。
手机接收灵敏度为－102dBm，通常当手机接收电平低于－95dBm，就很难进行有效的呼出和接入，这些区域称之为盲区。
现实GSM网络中，引起盲区的主要原因有：1）站址分布较稀，站距很大，相邻基站之间信号连接不上；2）上下行不平衡；3）MS最小接入电平设置过高，人为造成盲区。
解决好盲区，常用的方法有：1）对网络进行分析，合理规划和调整基站站址，可以适当增建新站来加强覆盖；2）采用大功率改造手段，同时对上下行信号进行放大，增加有效覆盖距离；3）合理设置系统参数，避免人为造成覆盖不足问题。
2.干扰分析:根据通话测试的数据，分析出存在干扰的路段，根据地理化网络资源分布分析出干扰来源。
干扰通常分为网内干扰和网外干扰。
一般当接收电平相对较高而话音质量很差时，可以判断存在干扰。
上行通话质量差，因上行质量差切换次数频繁，可以判断存在上行干扰。
下行通话质量差，因下行质量差切换次数频繁，可以判断存在下行干扰。
但有时硬件故障也会导致干扰。
解决措施：1)上行干扰；这种干扰为目前的主要干扰现象。
上行干扰主要发生在话务高峰期它主要来源于同频干扰，也可能是外部干扰，同频干扰与同频小区的话务量有关，话务量高则干扰大，外部干扰主要是交调干扰。
对上行干扰可通过分析驱车测试中的相关报告，修改同频小区的同频频率，增加两个同频小区间的间距或利用频谱分析仪对交调干扰加以定位，通过分集接收和有效的功率控制也可减少干扰。
2)下行干扰；这种干扰不是很普遍。
下行干扰主要是由于频率规划不当而造成部分基站的同频干扰和邻频干扰。
发现的方法是通过在OMC中取得切换测量报告来加以判断，下行干扰会引起频繁下行切换。
通过测量报告和现场实测如发现存在同频和邻频干扰，需对蜂窝系统的频率规划重新进行优化调整。
对无上述情况但有干扰的小区可用频谱分析仪寻找干扰源。
路测基础知识1.1路测1.1.1 路测概述路测(DT)是指借助仪表/测试⼿机以及测试车辆等⼯具，沿着特定的线路进⾏⽆线⽹络参数/运⾏和话⾳质量指标的测定和采集。
测试设备可以记录⽆线环境参数以及移动台与基站之间信令消息、路测系统具有对测试记录数据的分析与回放功能。
它的⽬的是模拟移动⽤户的呼叫状态，记录数据并分析这些数据，把这些数据与原来的⽹络设计数据相⽐较,若有差异及异常的呼叫信息，则设法修改各种参数，以便优化⽹络.路测是⽹络优化的重要⼿段，路测所采集的参数、呼叫接通情况以及测试者对通话质量的评估，为运营商提供了较为完备的⽹络覆盖情况，也为⽹络运⾏情况的分析提供了较为充分的数据基础。
由于路测可以记录并回放测试过程中的所有信息，这对于故障定位和效果评估有⾮常⼤的作⽤，特别是对于掉话点的定位上。
1.1.2 DT测试的作⽤DT测试在⽹络优化过程中起着重要作⽤。
⾸先是⽹络质量的评估。
其次是对于定点优化的测试。
当进⾏全⽹质量评估时，DT测试可以模拟⾼速移动⽤户的通话状态。
由于DT测试设备可以记录测试全过程以及测试路线上的所有⽆线参数，通过DT测试可以全⾯完整地评估⽹络质量。
当进⾏定点优化时，DT测试的作⽤是对故障点、掉话点的定位和优化后的效果进⾏验证。
1.1.3 在进⾏路测时，使⽤的测试⼯具：硬件测试⼯具：1)优化车2)笔记本电脑⼀台3)双RC232串⼝卡⼀个4)GPS天线5)数据连接线2根，GPS连接PC和⼿机连接PC的数据线。
6)插座7)12V—300W逆变器⼀个8)京瓷2235⼿机两部(长短呼各⼀部)9)加密狗⼀个软件测试⼯具：1)TEMS Investigation CDMA 2.22)测试区基站数据信息。
3)测试区电⼦地图。
1.1.4 路测步骤在准备好进⾏路测之后，需要明确路测的⼯作程序和内容。
第⼀步要选择合适的测试线路。
在选择测试线路的时候，⾸先要遵循下列原则：1)沿途有尽可能多的基站；2)经过不同的电波传播环境；3)路线应该穿越不同基站的重叠覆盖区域；4)⽹络覆盖区内的主要交通⼲线、国道、⾼速公路5)沿途为话务热点地区、中⼼商业区CBD、供电部门、政府等重要通信保障路段；6)沿途为⽤户投诉反映问题较为严重和集中的地区，话务统计显⽰异常的地区。
DriveTest的功能:DriveTest的作用是通过实地测量的方法获取在现有基站条件下的无线覆盖和网络运行情况。
基站发出的载波信号在空中传播过程中，由于地形、建筑物及其它一些环境因素的影响，或者由于实际建设时基站选址上的不确切性及网络运行中基站周围环境发生了较大的变化的因素的影响，使得系统实际建成以后的覆盖情况发生了较大的变化。
因此，只有通过实地测量才能真正了解系统的实际覆盖状况测试全网覆盖情况载波干扰比(C/I)决定覆盖范围。
GSM系统属于噪声受限系统，除了考虑场强覆盖范围外，还必须考虑覆盖范围内的载干比C/I。
从传播角度考虑，场强覆盖范围容易满足，而载干比可能在某些区域达不到要求。
测试基站覆盖范围接入电平可决定小区的实际服务范围。
通常基站的服务范围小于场强覆盖范围。
在测试中可以话音的切换点或者BCCH为最强者的范围作为基站覆盖范围。
定位基站位置及天线方向基站在规划和实际施工后有时位置会有变动，可以在路测重新定位。
同时，通过观察小区的服务范围可以判断天线方向是否正确。
DriveTest工作常见测试功能：测试全网覆盖情况测试基站覆盖范围定位基站位置及天线方向干扰测试通信系统中的干扰将使误码率升高，从而使话音质量下降甚至掉话。
干扰常见的有同频干扰、邻频干扰、互调干扰等。
在GSM移动通信蜂窝系统中，关于同频道干扰保护比，规定载波干扰比C/I≥12dB，邻频干扰保护比则为载波干扰比C/I≥-9dB。
网络评估测试过程中，可以对拨打的电话按照5级评分：5 通话质量好，无干扰。
4 通话质量较好，偶尔需要重复，才能听清。
3 通话质量一般，经常需要重复。
2 通话质量差，需要大声重复，仍然很难听清楚。
1 通话质量极差，无法接受。
其它如辅助勘查工作、解决用户投诉等要求的路测工作DriveTest的设备要求DriveTest测试设备通常可分为便携式和车载式两种。
便携式测试设备一般适用于小型蜂窝网和区域网，携带方便，测试手段较简单。
车载式设备容量大，可以记录并实时显示大量数据，并且可以对多个网络同时进行测试，功能较为全面。
由于车载式多采用模块化设计，可扩展性也较好。
DriveTest的设备要求完整的综合测试仪(车载式，便携式）其基本要求是测试仪器必须具备多信道的场强测试功能，能自动满足采样要求的数据采集系统，能实时处理及后台处理的数据存储系统。
同时测试设备必须具备通话跟踪测试功能，对测试手机编程，以便它象普通手机一样正常通话，并能记录手机的各种状态（如HANDOVER，BLOCK CALL，DROP CALL……）。
还应该包括手机当时占上的BCCH 或载波信道号及其场强电平值、时隙、时间提前量以及相邻小区的BCCH 和场强电平值。
此外，应该记录Layer 1，Layer 2，Layer 3 message。
全球卫星定位系统（GPS）一般用户使用的是粗码（C/A码），实时定位进度较低，为几十米。
若测试所需的精度达到米级水平，则还需配备GPS实时差分系统。
除了GPS系统外，还应配备方向传感器和速度传感器，用于由于地形地物引起的接收卫星信号很差的定位。
优化专用测试车辆测试车应该专用，有足够的空间供安装测试仪器和测试工程师在内操作使用。
后台处理评估软件测试所采集的数据通过实时处理，应该在后台软件进行进一步分析。
后台软件应当可以输出直观方便的图示形式结果。
后台软件应具备：显示覆盖区场强分布图显示同时测试的各信道场强值显示各个广播信道分布图显示小区标示号分布图显示话音质量分布图显示信道切换分布图显示Layer 3 message并解码数字化地图测试所用的数字化地图一般是将测试得到的场强值、C/I值和切换电平等标记在该地图上，供工程技术人员参考分析使用，因此通常可使用二维数字化地图，上面应该有地貌概况、街道走向和位置等内容。
在无法获得数字化地图的时候，也可以将市区地图进行扫描后，与测试数据粘贴在一起。
DriveTest的准备工作一．获取运行网络的最新频率规划资料，应包含：LAC，BSC-NO，SITE-NO，SITE ID，SITE NameCELL ID，BSIC，BCCH，HSN，MAIO。
二．获取基站的有关信息，包含：Longitude，Latitude，Site Type，Sector Width，Azimuth ，Height，Downtilt，ERP 。
三．将基站的有关信息编辑成D.T测试软件可以调用的数据库。
测试过程中可作动态资料连接，随时查询。
四．收集客户投诉的有关信息五．从PM统计中找出有问题的基站或区域，加以重点关注，在地图上加以标注。
六．用一份最新的城市地图将各基站的所在位置醒目地加以标注，最好还标上简单的频率资料,包含各小区BCCH，BSIC，CELL-NODriveTest执行测试用的MOBILE应设置成拨打测试，扫描仪应该可以对多个BCCH同时扫描。
另配备一个手机用于测试工程师与OMC工程师及时联络。
二．每个LOG文件必须记录Layer1,Layer2,Layer3信息，尽量记录测试设备所能记录的所有数据。
三．拨打的每个电话应保持大约两分钟，间隔10~20秒。
四．拨打或被叫的每个电话如有问题应在该点加注Marker或Notes，以备分析。
五．测试过程中发现的每个问题都应记录时间，地点和直观的分析结果。
诸如Drop_call，Interference，No_handover等。
六．如果条件允许,对每个小区都应作H.O.--In和H.O.--Out测试。
七．对每个小区都应作主叫和被叫的测试。
八．Log文件命名最好由系统名和测试日期组合而成。
九．在优化过程中，可随时根据需要进行不同目的测试。
十．优化完成时应进行最后一次的测试，以便对优化前后的数据作一对比，验证优化之效果。
数据分析DriveTest测试的数据，经过仔细地分析，可以对优化工作起到指导作用。
配合有数字地图的图表分析是非常有效的手段。
数据分析的工程师应该对系统有一定的了解，同时熟悉接入、切换等过程的信令接口和流程，不仅能对现象及时作出直观的判断，同时对其发生故障的原因也能进行分析。
根据测试数据，输出以下分布图：*Rxlev区域分布图*Rxqual区域分布图*Mobile Tx Power区域分布图*Timing Advance区域分布图*CELL ID区域分布图*Rxlev等级分布图表*Rxqual等级分布图表根据分布图，找出问题点或区域：*Poor Cover*Poor Quality*Handover effectiveness*Overshoot/Undershoot Cells*Interference*Blind spot结合你对系统的了解提出解决问题的方案。
1．改善覆盖的方案。
2．改善Quality的方案。
3．提高切换成功率的解决办法。
4．解决过覆盖的方案。
5．减小同邻频干扰的办法。
6．盲点解决的可能性及解决方案。
数据分析根据测试数据，输出以下分布图：根据分布图，找出问题点或区域：结合你对系统的了解提出解决问题的方案。
对当前不能解决的问题提出后续解决的意见常见问题的可能原因Poor Cover之分析产生Poor Cover的原因主要有：1．基站硬件故障，载频发射功率低。
2．天馈线反射功率大。
3．天线倾角不合理，过大或过小。
4．载频TX_POWER Offset在Calibration中调成错误的值。
5．MAX_TX_BTS设置过小。
6。
建筑物阻挡。
7。
距离基站太远或进入了盲区。
Blind Spot之分析产生Blind Spot的原因主要有：1。
硬件故障或小区覆盖范围太小。
2。
基站分布不合理或系统能力不足，无法覆盖。
3。
多径效应形成的信号衰落。
切换频繁之分析产生切换频繁的原因主要有：1。
该地段各相邻小区信号强度差不多。
2。
各相邻小区切换参数设置不合理或不理想。
3。
有干扰导致Poor Quality。
主要信令地理描述：HANDOVER COMMAND（切换命令，包含移动跳频序列的绝对无线频道号）SYSTEM INFORMATION TYPE5（系统信息类型5，给出邻小区的BCCH配置信息）SYSTEM INFORMATION TYPE6（系统信息类型6，给出位置识别信息、小区识别信息等）CLASSMARK CHANGE（等级改变，给出移动台等级变化）FREQUENCY REDEFINITION（频率重定义，给出所分配的信道频率和跳频序列将要改变）MEASUREMENT REPORT（测量报告，给出有关专用信道和邻小区的测量结果）SYNCHRONIZATION CHANNEL INFORMATIOND（同步信道信息，支持MS到BSS的同步，包含BSIC、T1、T2、T3）等附加分类测试报告无线环境测量报告用于报告MS及网络专用物理信道的质量及MS报告周围BCCH载波质量。
空闲报告（IDEL ）第2手机参数报告报告出在手机空闲态（即没有建立呼叫）时主小区及6个最强邻小区的ARFCN，BSIC，RxLev和RxQual。
用于显示第二手机MS2的服务小区及6个最强的邻小区的无线环镜参数专用信道报告报告出主小区的ARFCN，BSIC，RxLev和RxQual，TX-Power，TA和6个最强邻小区的RFCN，BSIC，RxLev 等。
包含信道控制信息。
第三层信令和消息报告出完成PLMN和MS连接的建立、维持、和结束相关的信令信息，如测量报告（MEASUREMENT REPORT），同步信道信息(SYNCHRONIZATION CHANNEL INFORMATION))，和系统信息类型5（SYSTEM INFORMATION TYPE 5）和系统信息类型6（SYSTEM INFORMATION TYPE 6）等。
可以信令流的方式观察整个通话过程，并可展开某一帧命令的具体内容。
链路层信令，更清晰显示测试中问题存在的链路原因，同时对第三第二层信令和消息层网络层信令完善解释的功能。
信道请求报告（RACH）：有关请求分配SDCCH（上行）紧急分配报告（AGCH）有关分配SDCCH或直接分配TCH（下行）随路信道报告（SACCH）有关慢速随路控制信道的信息广播信道报告（BCCH）有关该信道广播BTS的一般信息。
小区广播信道报告（CBCH）下行，有关用于携载小区广播短消息业务的信息（SMSCB），它使用与SDCCH同样的物理信道寻呼报告（PAGING）有关寻呼的消息，有请求和响应。
错误报告（ERROR）所出现的操作失败、不可解码等信息Insert Filemark 主要针对CQT测试，在测试采集过程中无经纬度的情况下可以自行做标志确定位置，如mark中F代表在上楼梯、N、W、S、E分别代表北、西、南、东四个方向，这种方式可以确定测试的位置。
