复印机的使用与维护23页PPT

1）充电 充电过程就是将复印机的感光鼓放在复印机内部的暗处， 并处在某一极性的电场中，使其表面均匀的带上一定极性 和数量的静电荷，即具有一定的表面电位的过程，这一过 程实际上是感光鼓的敏化过程，使原来不具备感光性的感 光鼓具有较好的感光性，充电过程是为感光鼓接受图象信 息而进行准备的过程，这是在感光鼓表面形成静电潜像的 前提和基础。 目前，静电复印机通常采用电晕装置对感光鼓进行充电。 （电晕放电法，即在离鼓一定距离的电极丝上加高压电， 使其产生电晕放电，使光导体表面带上静电荷的过程，这 个过程叫“充电”。）
3、复印机的结构
1）控制系统：主要包括操作部分和电器部分，具体有电源 部件、高压发生装置、偏压控制电路、显影控制电路、操 作驱动电路、灯光控制电路、继电器控制电路、时续脉冲 控制电路、各部分的传感器及电路开关等。电路的印刷线 路板多位于机器的后部及两侧，主控板则位于机器的上部。
2）曝光系统：包括原稿台玻璃、原稿照明部分、反射镜 组、镜头等组成。这些部件一般位于机器的上部。
7）清洁
由于转印效率只有75%，因此需要对感光鼓表面进行清洁， 清洁就是清除经转印后还残留在感光鼓表面色粉的过程，感 光鼓表面的膜粉图象由于受表面的电位、转印电压的高低、 复印介质的干湿度与感光鼓的接触时间、转印方式等的影响， 在大部分墨粉经转印从感光鼓表面转移到复印介质上后，感 光鼓表面仍残留有一部分，如果不及时清除，将影响到后续 复印的质量，因此，必须对感光鼓进行清洁，使之在进入下 一复印循环前恢复到原来的状态。静电复印机中一般采用刮 板、毛刷或清洁辊等装置对感光鼓表面的残留色粉进行清除。
4）转印：
转印就是当复印纸与转动的感光鼓表面的色粉图象接触时，在 复印纸的表面加上比感光鼓更强的正电荷，从而将感光鼓上带 有负电荷的墨粉吸附到复印纸的过程。目前，静电复印机中通 常采用电晕装置对感光鼓上的色粉图象进行转印。在静电复印 机中为了易于转印和提高图象色粉的转印率，通常还采用预转 印电极或预转印灯装置对感光鼓进行预转印处理。

缩放复印操作技巧
总结词
掌握缩放复印操作技巧，满足不 同尺寸的复印需求。
详细描述
在复印机上选择缩放复印功能，将 需要复印的文件放入复印机进纸口 ，选择合适的缩放比例，按下开始 键即可完成缩放复印。
注意事项
在选择缩放比例时，应根据实际需 求选择合适的比例，以免影响复印 效果。
纸张尺寸调整操作技巧
总结词
不打印或打印速度慢
当复印机无法正常打印或打印速度变慢时，可能是由于多种原因引起的，如墨粉不足、墨粉盒安装不当 、驱动程序问题等。此时应检查墨粉盒和打印机的状态，并确保驱动程序正确安装。
05
复印机安全与环保
BIG DATA EMPOWERS TO CREATE A NEW
ERA
复印机的安全操作规范
ERA
复印机的清洁与保养
清洁外壳
清洁玻璃面板
使用干燥的软布擦拭外壳表面，保持清洁 。
使用柔软的玻璃清洁剂擦拭玻璃面板，避 免使用含有氨的清洁剂。
清洁进纸器和出纸器
清洁感光鼓
定期清洁进纸器和出纸器，清除纸张碎屑 和灰尘。
感光鼓是复印机的重要部件，需要定期清 洁以保持良好状态。使用专业的感光鼓清 洁纸或柔软的棉签轻轻擦拭感光鼓表面。
定期清理复印机内的灰尘和废 粉，以减少对环境的污染。
合理安排复印任务，避免长时 间待机造成的能源浪费。
复印机废弃后的处理方式
对于无法修复的复印 机，应联系专业的废 弃设备处理公司进行 处理。
在处理废弃的复印机 时，应遵守相关法律 法规和规定。
不要私自拆卸或自行 处理废弃的复印机， 以免造成环境污染和 危害。
THANKS
感谢观看
。
03
复印机的特点

【任务分析】 打印机是一种常见的办公设备，为正确选择并使用打印机，需要了解打
印机的基本类型和适用对象。使用前需要与计算机正确连接后方可使 用，再通过办公软件，按照文稿输出要求进行打印格式的设置，打印 文件。
第一节 打印机的使用与维护
【知识要点】 打印机功能及分类
打印机是计算机系统中常用的输出设备，用于将计算机内存储的文字、 图片等文件打印输出。 打印机的分类方法有多种，目前广为接受的一种主流分类方法是按照 打印与成像原理，将打印机分为针式打印机、喷墨打印机与激光打印 机三大类。
第一节 打印机的使用与维护
【任务实施】 步骤2：单击【确定】按钮后，开始在纸张的一面打印（一般为奇数 页），单面打印完成后，将弹出提示框，提示用户翻转纸张，如图61-10所示。将原先已打印好的纸反过来重新放到打印机进纸器中，放 置时应注意打印纸放置的方向，然后按下该对话框的【确定】按键， Word就会自动在纸张的另一面打印偶数页。
第二节 复印机的使用与维护
【任务实施】 一、单面复印文稿
步骤1：接通电源。 步骤2：放置原稿。 步骤3：放置复印纸。 步骤4：选择复印倍率。 步骤5：调节复印浓度。 步骤6：设定复印张数。 步骤7：开始复印。
第二节 复印机的使用与维护
【任务实施】 二、双面复印文稿
1．手动双面复印 将复印件第一面放入原稿台，按上述步骤复印出第一面。掀开原稿台 盖板，将复印件翻至另一面，盖好盖板。将复印好的文稿取出翻至另 一面，再放入纸盒中，放置时要注意纸张方向，然后重复复印步骤， 即完成双面复印。 2．自动双面复印 步骤1：从单面文档制作双面复印件。 步骤2：两张单面复印到一张形成单面。 步骤3：一张双面复印成一张双面。
第三节 传真机的使用与维护
【知识要点】 传真机外形结构如下图所示：

图3-2 图像调整 4.在纸张选择中选择“自动选纸”。如图3-1所示。
任务三 使用复印机 数码复印机属于精密设备，其品种型号很多，结构性能也各 有差异，在使用时，操作者应根据所用复印机的具体情况， 严格遵守操作规范，以确保复印机的正常运行。在使用过 程中，操作人员首先通过操作面板上显示的各种符号和提 示来判断机器的工作状态，根据不同的要求，来对复印机 进行操作和控制。 任务描述 小李正确安装完复印机后，接下来的工作就是让机器投入到 正常的使用环节中。 任务分析 复印机的品牌和功能虽然很多，但是复印步骤和使用方法都 是大体相同的。现以东芝E-STUDIO352S型号为例，简单 介绍下复印机使用的操作步骤。

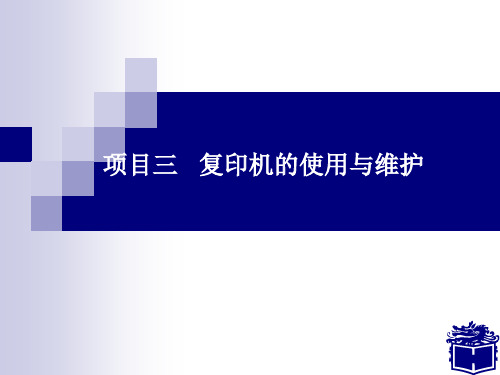

项目三 复印机的使用与维护
复印机是从书写、绘制或印刷的原稿 得到等倍、放大或缩小的复印品的设备。 为了方便办公人员对文件资料进行复制保 存，复印机已经成为现代办公系统中广泛 采用的设备，复印机是现代光、机、电技 术结合的产物，目前正向着重量轻、精度 高、功能多、功耗小的方向发展。随着复 印机的价格逐步大众化，现在已经得到了 广泛的普及。
（3）主要参数和特点 ① 电源电压 两种复印机所要求的电源电压一般为220~240V。电 源功率消耗该参数因机器而异。 ② 原稿类型 复印机可以复印单页纸、书或者立体物。 ③ 复印幅面 复印机可以复印的最大幅面有A0，一般用于工程图 纸的复印。最小幅面有A6。 ④ 机器型式 复印机可分为落地式、台式和便携式等。 ⑤ 复印纸张输入 一般设定范围为1~99或1~999，可采用递增或递减 记数方式。
分类依据
具体类型
按复印机的用途分
家用型复印机，价格低廉，兼有扫描仪和 打印机的功能
办公型复印机，基本上以A3幅面的产品为 主 便携式机器复印机，最大幅面一般只有A4, 产品主要以模拟型为主 工程图纸复印机，幅面可达到A0幅面

详细描述
当复印机出现卡纸问题时，首先应检查纸张质量和尺寸是否 符合要求，并确保纸张没有受潮。如果纸张没有问题，则可 能是由于机器内部组件故障，如分离爪、传输带等损坏或老 化，需要更换或维修。
复印机颜色浅或不均匀问题
总结词
颜色浅或不均匀是复印机常见的故障之一，通常是由于墨粉不足、墨粉受潮结 块、墨粉质量差或机器内部组件故障等原因引起的。
随着经济的发展和社会的进步，人们对复印机的需求将不断增加 ，特别是在办公、教育、印刷等行业。
市场竞争加剧
随着技术的不断进步和市场的不断扩大，越来越多的企业将进入复 印机市场，导致市场竞争加剧。
服务质量提升
为了满足用户的需求和提高市场竞争力，复印机企业将不断提高服 务质量，提供更加便捷、高效、专业的服务。
按照制造商推荐的维护计划，定期进行维 护保养，如清洁进纸器和出纸器、检查传 动带等。
遇到故障时，可先参考说明书进行故障排 除，如仍无法解决问题，建议联系专业技 术人员进行维修。
04
复印机的常见故障与排除
复印机卡纸问题
总结词
卡纸是复印机常见的问题之一，通常是由于纸张质量差、纸 张受潮、纸张尺寸不匹配或机器内部组件故障等原因引起的 。
双面复印
利用双面复印功能，可以方便地 复印双面文档，节省纸张。
复印机的日常保养与维护
清洁与整理
更换耗材
定期清洁复印机表面灰尘和污垢，保持整 洁。定期整理进纸器和出纸器，确保纸张 顺畅通过。
根据需要，定期更换墨粉盒或碳粉，保证 复印质量。同时，注意检查感光鼓是否磨 损严重，必要时进行更换。
定期维护
故障排除
电源连接
根据复印机型号，正确连 接电源线，并确保电源电 压与复印机要求相符。

1)
在定影器中设置上、下两块加热板, 当加热器中的热源 （电阻丝）接通电源后, 将热板加热, 但是热板并不直接接触复 印纸, 而是通过空气介质, 使热板面向纸张一面的空气被加热。 当附有墨粉图像的复印纸从两块板中间通过时, 便使墨粉融化 渗透到纸中, 从而实现定影。
第3章 复印机
2)
定影器中的红外线灯管使定影辊（一般为镀金属或硅胶辊） 加热, 并且还对加热辊施加一定的压力。加热辊对附着墨粉的 复印纸施加热量和压力, 使墨粉牢固融化在纸上而实现定影。
第3章 复印机
3.2
3.2.1 复印机的基本组成部件
通常, 静电复印机按机中的各种工作功能, 可以划分成四大 系统: 曝光系统、 成像系统、 输纸系统、 控制系统。
图 3 - 1 所示为静电复印机四大系统的组成方框图, 图中的 虚线图框是表示系统的范围, 其中有些实线方框（如定影器等） 同时位于两个虚线框里, 这表示其功能同时分属于两个系统。
第3章 复印机
第3章 复印机
每一电荷都在自己周围形成一个电场, 电荷间的相互作用 都是通过电场来实现的。 物理实验证明, 电场强度的大小与形 成电场的电荷所带电量成正比, 带电物体的尖端部分电荷最集 中, 电场强度也最大。在空气中存在着一定数量的带正电荷或 带负电荷的空气分子——离子。在同一电场中, 空气中的正、 负离子受到方向相反的作用力, 向相反方向做加速运动, 和周 围的中性空气分子发生碰撞, 就会把中性分子里面的一个或者 几个电子撞掉, 形成新的正离子, 而被撞出去的电子附着到其 他中性分子上, 从而形成负离子。电场愈强, 这种碰撞愈厉害, 一个撞两个, 两个撞四个, ……这种连珠式的猛烈碰撞, 形成一 场碰撞电离, 使空气中的离子数量急剧增加。这种空气的电离 化, 使得原来并不导电的空气变得导电了。

• 二、其它机型是开机后进入维修模式，输入 (shūrù)U130进行碳粉的安装
第十七页，共六十页。
一、安装 墨粉盒 (ānzhuāng)
插入(chā rù)墨粉盒
墨粉盒释放(shìfàng)杆
装入墨粉后关闭前门盖
废粉盒
墨粉盒
墨粉盒 〔870g〕包装盒里还包括废粉盒 〔2个〕 和栅网清洁器 〔1个〕。
• 初始化安装碳粉 • 打印机器(jī qì)的出厂数据即U000报告 • 填写保卡
• 进行复印人员的培训
第十六页，共六十页。
碳粉安装 的两种方式 (ānzhuāng)
• 一、KM-2540/3040 TASKALFA180/181/220/221/620/820
• 机器加电后自动初始化碳粉安装程序〔时间 近15分钟左右〕
• 普通索赔----------指经销商先行将(非人为损坏)的 旧件连同所要办理机器的U000报告一份, 两张白 版,两张黑版,两张复印件一并返回授权维修站,由 授权维修站向厂家申请索赔件,厂方认可同意前方 可返回索赔件给返回经销商.(此索赔方式是指三
第十三页，共六十页。
流程 ： (liúchéng)
接受申报，并上报维修站
第十四页，共六十页。
进入维修模式(móshì)的三种方式
• KM-1620/2021/1635/2035/1650/2050/2550/ • 3035/4035/5035 • TASKALFA180/181/220/221/620/820
• 直接在开机状态下输入(shūrù)10871087
第十八页，共六十页。
二、选购(xuǎn ɡòu)件DP-410,420的安 装
标尺 (biāochǐ) 3、歪斜(wāixié)供

色带安装不正确、打印头损坏等，应及时更换色带或打印头。
二、打印纸输出变黑 引起该故障的原因是色带脱毛、打印头脏污、色带质量差和推杆位置调
得太近等，遇到此问题应首先调节推杆位置，如故障不能排除，再更换色带， 更换打印头，一般即可排除故障。
三、打印字符不全或字符不清晰 更换色带即可，如问题依旧更换打印头。
的。
1. 检查打印机是否处于联机状态。
2. 检查打印机是否已设置为默认打印机。点击“开始/设置/打印机”，检查 当前使用的打印机图标上是否有一绿色的小钩，然后将打印机设置为默认打印 机。
3. 检查当前打印机是否已设置为暂停打印。方法是在“打印机”窗口中用右 键单击打印机图标，在出现的下拉菜单中检查“暂停打印”选项上是否有一小
七、打印机卡纸或不能走纸 打印机最常见的故障是卡纸。出现这种故障时，操作面板上指示灯会发
亮。排除这种故障的方法十分简单，只需打开机盖，取下被卡的纸即可（激 光机一般需要拿出硒鼓），但要注意，必须按进纸方向取纸，绝不可反方向 转动任何旋钮。
如果经常卡纸，建议直接报修。
八、打印出现乱字符 无论是针式打印机、喷墨打印机还是激光打印机出现打印乱码现象，大
打印机故障解决方法
4. 检查打印机驱动程序是否合适以及打印配置是否正确。 5. 检查计算机中是否存在病毒，若有需要用杀毒软件进行杀毒。 6. 检查打印机驱动程序是否已损坏。可用右键单击打印机图标，选择 “删除”，然后双击“添加打印机”，重新安装打印机驱动程序。 7. 打印机进纸盒无纸或卡纸，打印机墨粉盒、色带或碳粉盒是否有效， 如无效，则不能打印。
4.打印测试页是否正常：如果打印测试页打印正常，说明打 印机硬件无故障。
5.是否是病毒原因：用杀毒软件，检查一下是否有病毒。 6.查看打印机的硬件：查看一下打印机的色带、打印头、纸
