汽水混合器专业资料

汽水混合机汽水混合机是采用日本最新技术设计，用于碳酸饮料等其他含气饮料的混合。

该机与液体接触部分均采用低炭优质不锈钢制造，可满足不同国际食品卫生要求。

采用PLC技术控制罐内压力和液面高度，遇到异常情况立即报警，同时自动终止设备运行；整机结构紧凑，工作稳定高效，操作简便安全，是饮料生产不可缺少的设备。

主要技术参数型号：GL-1000 GL-2000 GL-3000 GL-5000产量：1000 2000 3000 5000糖，水比例：1：3-1：10 1：3-1：10 1：3-1：10 1：3-1：10汽水比例：（CO2：Ho2）>2.5>2.5>2.5>2.5混合精度：（％）<2<2<2<2冷水进入温度：（0~C）0-4 0-4 0-4 0-4进入冷水压力：0.15-0.25 0.15-0.25 0.15-0.25 0.15-0.25糖浆进入温度：（0C）2-8 2-8 2-8 2-8糖浆进入压力：（Mpa）0.1-0.2 0.1-0.2 0.1-0.25 0.1-0.3CO2进入压力：（Mpa）0.7-0.8 0.7-0.8 0.7-0.82 0.7-0.82二氧化碳纯度：（％）99.9 99.9 99.9 99.9出料工作压力：（Mpa）0.45-0.55 0.45-0.55 0.45-0.55 0.45-0.55电机功率：r（kw）2.2 3.5 5.9 6.3设备尺寸：（mm）1500 x 1000x2000 1600x1600x2100 2150x1700x2300 2300x1850x2450设备重量：（kg）1200 1350 15001950QHS-5000产能是5000kg/h 该饮料混合机专为改善水、糖浆和二氧化碳的混合比例而精心设计制造，采用国外先进技术-静态混合器来减薄水层，增加碳化时间，确保饮料混料效果；二氧化碳过滤器可以用于改善二氧化碳纯度，去除异味和分离杂质。

汽水混合器的系统研究（论文）长沙水泽加热设备制造有限公司戴拓、谭学锋摘要：系统介绍汽水混合器——简介、定义、分类、特殊性、使用条件、结构、原理、优点、设计公式、关键缺陷、危害性、原因分析、发展动态、应用举例。

关键词：汽水混合器、特殊性、最新专利产品、设计公式、关键缺陷、危害性、混合式加热设备、汽水混合加热器。

1、引言A、汽水混合器的特殊性汽水混合器具有特殊性，它看似简单，能做好它的却只有一两个厂家。

因为蒸汽和水直接混合，汽泡爆炸产生冲击力而形成的锤击、振动和噪声问题，解决难度很大。

所以“一不小心买废品，买回一试即闹心”。

这是汽水混合器不同于其它任何产品的地方。

国内很多设计院、研究所、企业都曾尝试制造汽水混合器，都以失败而告终。

当然，现在还在忽悠的企业也不少。

B、汽水混合器简介汽水混合器是“汽水混合加热器”的简称。

其常用名称有“汽水混合器”、“汽水混合加热器”、“管线型混合式加热设备（即最新一代汽水混合器，是长沙水泽加热设备制造有限公司的一个发明专利，发明名称：管线型混合式加热设备）”。

其名称最早源自“国内第一台湖南长沙的QSH型汽水混合加热器”。

汽水混合器是一种应用非常广泛的混合式加热设备，在各行各业的工艺和生活用水中得到了广泛应用。

长沙水泽加热设备制造有限公司戴拓工程师等，依据自已的24年设计制造经验、设备使用现场的各种情况和多年的研究、开发新产品经验，在国内第一次对汽水混合器进行系统全面地介绍和总结。

希望能够对设计选型和采购汽水混合器的朋友们有所帮助。

同时希望大家对汽水混合器有一个全面的了解和认识。

特别指出：汽水混合器因其有两种极不同的安装方式而分为二种：第一种是管线型，是安装在各种管道上，直接与进、出水管道和蒸汽管道相连，这一种常称为“汽水混合器”，也称为“汽水混合加热器”，称之为“管线型混合式加热设备”最适当，最科学。

（最新科研成果是发明专利：管线型混合式加热设备）；第二种是槽罐型，是安装在水箱或槽罐内的水中，常称为“浸没式汽水混合器”，也称为“浸没式汽水混合加热器”，称之为“槽罐型混合式加热设备”最适当，最科学。

浸没式汽水混合加热器1、定义：是一种使用蒸汽直接加入到水箱或槽罐内的水中，将水加热到所需要温度的加热设备。

因为设备是安装浸没在水中，长沙水泽加热设备制造有限公司称其为“浸没式汽水混合加热器”，又因为设备多用于水箱、水槽或水罐内加热，长沙水泽加热设备制造有限公司又将其称为“槽罐型混合式加热设备”。

不同的蒸汽压力，不同的安装要求，不同的使用条件，应该采用不同的产品。

2、常用名称：除称之为“浸没式汽水混合加热器”和“槽罐型混合式加热设备”外，其它名称有“蒸汽消音加热器、浸没式汽水混合器、涡旋式蒸汽消音加热器、水箱加热器“等。

3、用途：水池、水箱、槽罐中的水，使用蒸汽直接加热。

主要是①浴室、澡堂等生活用水加热；②工厂工艺用水加热；③污水加热等。

4、优点：①节能，蒸汽利用率百分之百；②加热快；③体积小，投资少，安装使用简便；④较之传统采用花管方式加热，性能有极大提高。

5、关键缺陷：①锤击：主要是汽击，砰砰作响；令人恐慌，易导致设备事故和人身安全事故，停机停产；②振动，并诱发共振，缩短设备使用寿命，导致水池、水箱，槽罐开裂，并可能出现安全事故；③噪声，严重损害工人身心健康和导致噪声污染；④堵塞，堵塞之后是加不热水；⑤加热混合不均匀；⑥冒汽现象严重；⑦易坏，使用寿命短。

长沙水泽加热设备制造有限公司专利产品——SHUIZE槽罐型混合式加热设备，已彻底解决了上述缺陷，技术、性能和品质领先世界水平。

6、结构组成：专利产品——SHUIZE槽罐型混合式加热设备，内部结构组成为：蒸汽腔、混合腔、外壳、消音装置，消振装置等部分组成。

7、使用条件：长沙水泽加热设备制造有限公司专利产品：无蒸汽压力范围限制，但要求蒸汽压力高于水压0.05MPa以上，最高加热水温145℃。

传统的浸没式汽水混合加热器，适合汽压0.3MPa以内，加热水温50℃以内。

8、使用安装：有水平安装，垂直安装两种方式，不同安装方式有不同安装要求。

9、最新科研成果和相关文章：①专利产品——SHUIZE槽罐型混合式加热设备，采用新技术和新结构，并已有多台成功运行，产品技术和性能领先世界水平，并已开始出口国外。

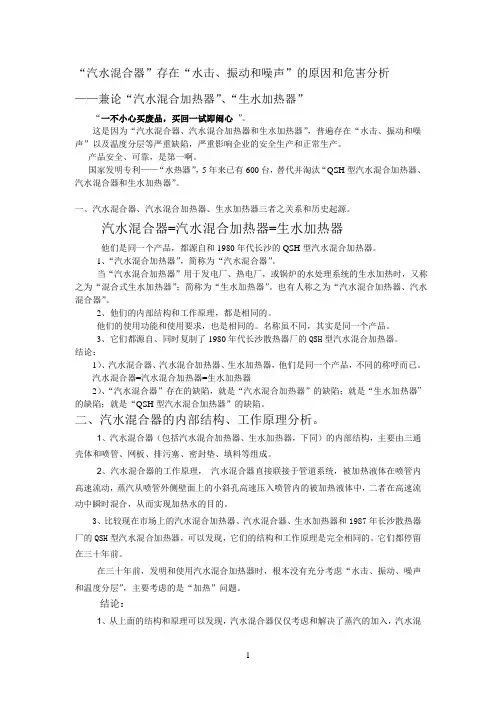

“汽水混合器”存在“水击、振动和噪声”的原因和危害分析——兼论“汽水混合加热器”、“生水加热器”“一不小心买废品，买回一试即闹心”。

这是因为“汽水混合器、汽水混合加热器和生水加热器”，普遍存在“水击、振动和噪声”以及温度分层等严重缺陷，严重影响企业的安全生产和正常生产。

产品安全、可靠，是第一啊。

国家发明专利——“水热器”，5年来已有600台，替代并淘汰“QSH型汽水混合加热器、汽水混合器和生水加热器”。

一、汽水混合器、汽水混合加热器、生水加热器三者之关系和历史起源。

汽水混合器=汽水混合加热器=生水加热器他们是同一个产品，都源自和1980年代长沙的QSH型汽水混合加热器。

1、“汽水混合加热器”，简称为“汽水混合器”。

当“汽水混合加热器”用于发电厂、热电厂，或锅炉的水处理系统的生水加热时，又称之为“混合式生水加热器”；简称为“生水加热器”。

也有人称之为“汽水混合加热器、汽水混合器”。

2、他们的内部结构和工作原理，都是相同的。

他们的使用功能和使用要求，也是相同的。

名称虽不同，其实是同一个产品。

3、它们都源自、同时复制了1980年代长沙散热器厂的QSH型汽水混合加热器。

结论：1）、汽水混合器、汽水混合加热器、生水加热器，他们是同一个产品，不同的称呼而已。

汽水混合器=汽水混合加热器=生水加热器2）、“汽水混合器”存在的缺陷，就是“汽水混合加热器”的缺陷；就是“生水加热器”的缺陷；就是“QSH型汽水混合加热器”的缺陷。

二、汽水混合器的内部结构、工作原理分析。

1、汽水混合器（包括汽水混合加热器、生水加热器，下同）的内部结构，主要由三通壳体和喷管、网板、排污塞、密封垫、填料等组成。

2、汽水混合器的工作原理，汽水混合器直接联接于管道系统，被加热液体在喷管内高速流动，蒸汽从喷管外侧壁面上的小斜孔高速压入喷管内的被加热液体中，二者在高速流动中瞬时混合，从而实现加热水的目的。

3、比较现在市场上的汽水混合加热器、汽水混合器、生水加热器和1987年长沙散热器厂的QSH型汽水混合加热器，可以发现，它们的结构和工作原理是完全相同的。

汽水混合器和汽水混合加热器的无振动加热技术——戴拓 陈继锋无振动，是汽水混合器、汽水混合加热器、生水加热器的无振动加热技术的基本性能特点和重大技术突破。

无振动加热技术，是蒸汽和水混合加热的一项全新加热技术；确保了汽水混合器、汽水混合加热器、生水加热器的安静平稳运行；对传统的只有6个零件的汽水混合器、汽水混合加热器、生水加热器进行了全面改造和升级换代；领先世界先进水平。

一、汽水混合器和汽水混合加热器的历史发展传统的只有6个零件的“汽水混合器、汽水混合加热器、生水加热器、蒸汽加热器”，本是同一个产品，却有四个不同的名字，所以统一其名称为“只有6个零件的加热器”、“汽水混合（加热）器”，便于消费者了解认识。

1、1987年长沙散热器厂的毛志宽、雷护平发明了QSH型汽水混合加热器，并于1988年获得新型专利。

专利号：88 2 12607.5；这是中国的第一个汽水混合（加热）器产品。

2、1989年上海的一家设计院复制QSH型汽水混合加热器的产品样本，将其简称为“汽水混合器”并改为SQS型汽水混合器，同时在其专著中予以推广，汽水混合器的名称随之也被接受。

请参考2003年中国石化集团上海工程有限公司出版的《化工工艺设计手册》下册（第三版）书中的“SQS型汽水混合器“相关数据。

3、综上1和2，先有“汽水混合加热器”，因为它有“专利证书”作证，后有“汽水混合器”， “汽水混合器”是“汽水混合加热器”的简称。

4、把“汽水混合加热器”应用于电厂、热电厂的生水加热，又出现了一个新的专用名字：“生水加热器”，其准确的名称是：（混合式）生水加热器。

5、随着汽水混合加热器的推广，也出现了一些新的名称：例如“蒸汽加热器”、“混合式加热设备”、“蒸汽直接加热器”等等。

6、其实，传统的只有6个零件的汽水混合器、汽水混合加热器、生水加热器、蒸汽加热器，都是模仿和复制了1987年的新型专利——QSH型汽水混合加热器，所以为了让消费者明白这一点，长沙水泽将其统一称为：“只有6个零件的加热器”。

“蒸汽喷射器”标准和“浸没式汽水混合器”标准——长沙水泽加热设备制造有限公司戴拓安装、使用在水箱的“蒸汽喷射器、浸没式汽水混合器”，一直没有标准和设计手册，长沙水泽经过多年研究总结，建立这个“蒸汽喷射器、浸没式汽水混合器”标准和设计手册，供设计、采购、使用单位参考。

“蒸汽喷射器、浸没式汽水混合器”，是一种能够把蒸汽直接喷射到水箱内的水中，对水进行快速加热的节能设备。

一、安装、使用在水箱的“蒸汽喷射器、浸没式汽水混合器”介绍。

1、“蒸汽喷射器、浸没式汽水混合器”的实物图和安装布置图。

A、浸没式汽水混合器实物图和安装布置图。

B、蒸汽喷射器实物图和安装布置图二、“蒸汽喷射器”标准和“浸没式汽水混合器”标准“蒸汽喷射器”、“浸没式汽水混合器”，都是采用蒸汽喷射方式，直接加热水箱内部的水或者其它液体，作为水箱的直接加热设备，它们虽然结构不同，使用的用途和要求是一样的。

所以，“蒸汽喷射器”标准和“浸没式汽水混合器”标准，是一样的。

所以，安装在水箱的“蒸汽喷射器”标准，就是“浸没式汽水混合器”标准，也是“蒸汽消音加热器”标准。

蒸汽喷射器”标准和“浸没式汽水混合器”标准的内容很多，这里重点介绍直接关系产品性能和品质、关系使用单位利益的蒸汽喷射器”性能标准和“浸没式汽水混合器”性能标准。

A、为什么研究“蒸汽喷射器”标准和“浸没式汽水混合器”标准。

1、“蒸汽喷射器、浸没式汽水混合器、蒸汽消音加热器”使用广泛，很多企业需要使用“蒸汽喷射器”、“浸没式汽水混合器”、“蒸汽消音加热器”进行生活用水和企业生产用水加热。

2、一直没有标准，一直以来没有“蒸汽喷射器”标准、“浸没式汽水混合器”标准和“蒸汽消音加热器”标准，也没有设计手册。

所以，我们进行研究总结。

B、“蒸汽喷射器”标准和“浸没式汽水混合器”标准。

这里重点介绍“蒸汽喷射器、浸没式汽水混合器”的性能标准，这是“蒸汽喷射器、浸没式汽水混合器”标准的关键内容。

1、“蒸汽喷射器、浸没式汽水混合器”的性能标准之一：“噪声”标准。

HQS型汽水混合器（行业最权威《供暖通风设计手册》推荐25年）一、HQS汽水混合器概述HQS汽水混合器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、空调中加热系统。

HQS汽水混合器结构如图所示，核心部件为拉法尔喷管，从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出，生产热水。

蒸汽和水在高速流动中混合，无噪音、无振动。

二、HQS汽水混合器外型尺寸HQS -40-1.2-40-2.5-65-4.5-65-7.0-65-10-125-18-125-25-125-35-250-60-250-105-250-165(QSH) -4 -6 -8 -10 -12 -16 -20 -24 -32 -40 -48 额定流量（m3/h） 1.2 2.5 4.5 7 10 18 25 35 60 105 165 工作压力（MPa） 1.6 1.6 1.6 1.6 1.6 1.2 1.2 1.2 1.0 1.0 1.0 净重（kg）10 10 25 25 25 75 75 75 300 300 300运行重量（kg）18 18 40 40 40 118 118 118 500 500 500 噪声（dB）≤65≤65≤65≤65A（mm）240 360 660 1200B（mm）105 130 170 300C（mm）105 130 220 450水侧法兰DN40 DN65 DN125 DN250汽侧法兰DN40 DN65 DN125 DN250三、HQS汽水混合器选型参考HQS汽水混合器可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用加热器。

1、混合器未通入蒸汽时，额定流量下，水头损失为5mH2O，通入蒸汽后，水头损失可按1mH2O考虑;2、蒸汽压力就大于水压0.5MPa以上；3、混合器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；4、混合器适宜安装在水泵的吸水侧。

气水混合器工作原理(一)气水混合器工作原理解析一、气水混合器是什么？气水混合器是一种用于将气体和液体进行混合的设备。

它通过控制气体和液体的流量来实现混合，用途广泛，包括工业生产、实验室研究、饮料制作等领域。

二、气水混合器的组成部分气水混合器主要由以下几个部分组成：1.气源：提供气体的来源，通常是气瓶或气体管道。

2.液源：提供液体的来源，可以是水箱、水泵或其他液体供应装置。

3.控制阀：用于控制气体和液体的流量，通常由电磁阀或脉冲阀构成。

4.混合室：气体和液体混合的空间，混合室内部通常有一种结构，如喷嘴或挤压板等，用于增加混合效果。

5.出口：混合后的气水混合物从混合室的出口排出。

三、气水混合器的工作原理气水混合器的工作原理可以分为以下几个步骤：1.气体进入：当气源中的气体流入混合器时，会通过控制阀进行调节，控制气体的流量。

2.液体进入：液体从液源中流入混合器，也会通过控制阀进行调节，控制液体的流量。

3.气体混合：气体和液体在混合室内接触和混合。

混合室内部的结构会增加气体和液体的接触面积，从而加快混合速度和提高混合效果。

4.混合物出口：混合后的气水混合物从混合室的出口排出，可以用于下游的生产或实验需求。

四、气水混合器的应用气水混合器广泛应用于许多领域，包括但不限于以下几个方面：•工业生产：气水混合器可以用于化工、制药、食品加工等工业生产中，用于混合气体和液体，实现特定的反应和制作工艺。

•实验室研究：在科学研究和实验室应用中，气水混合器可以用于调节和控制气体和液体的比例，满足研究需求。

•饮料制作：在饮料制作过程中，气水混合器常用于将气体（如二氧化碳）与液体（如水或果汁）混合，制作出口感丰富的汽水、苏打水等饮料。

五、总结气水混合器是一种用于将气体和液体混合的设备，在工业生产、实验室研究和饮料制作等领域具有重要的应用价值。

通过控制气体和液体的流量，气水混合器能够实现混合效果的调节和控制，满足各种需求。

随着科技的不断进步，气水混合器的性能也不断提高，将为各个领域的发展提供更好的支持。

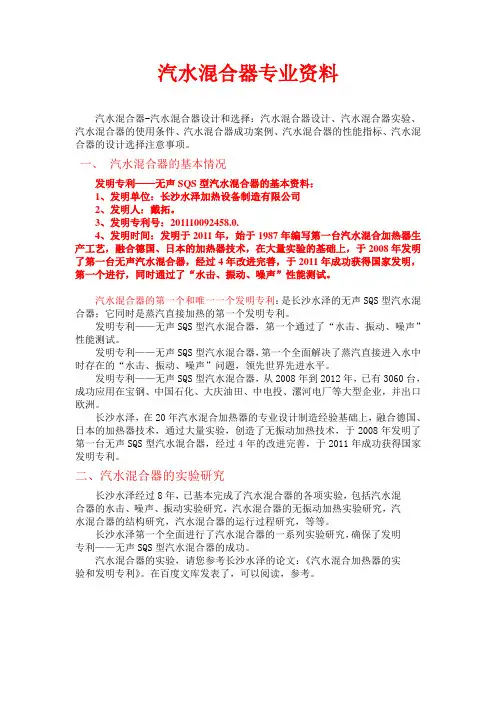

汽水混合器专业资料汽水混合器-汽水混合器设计和选择：汽水混合器设计、汽水混合器实验、汽水混合器的使用条件、汽水混合器成功案例、汽水混合器的性能指标、汽水混合器的设计选择注意事项。

一、汽水混合器的基本情况发明专利——无声SQS型汽水混合器的基本资料：1、发明单位：长沙水泽加热设备制造有限公司2、发明人：戴拓。

3、发明专利号：201110092458.0.4、发明时间：发明于2011年，始于1987年编写第一台汽水混合加热器生产工艺，融合德国、日本的加热器技术，在大量实验的基础上，于2008年发明了第一台无声汽水混合器，经过4年改进完善，于2011年成功获得国家发明，第一个进行，同时通过了“水击、振动、噪声”性能测试。

汽水混合器的第一个和唯一一个发明专利：是长沙水泽的无声SQS型汽水混合器；它同时是蒸汽直接加热的第一个发明专利。

发明专利——无声SQS型汽水混合器，第一个通过了“水击、振动、噪声”性能测试。

发明专利——无声SQS型汽水混合器，第一个全面解决了蒸汽直接进入水中时存在的“水击、振动、噪声”问题，领先世界先进水平。

发明专利——无声SQS型汽水混合器，从2008年到2012年，已有3060台，成功应用在宝钢、中国石化、大庆油田、中电投、漯河电厂等大型企业，并出口欧洲。

长沙水泽，在20年汽水混合加热器的专业设计制造经验基础上，融合德国、日本的加热器技术，通过大量实验，创造了无振动加热技术，于2008年发明了第一台无声SQS型汽水混合器，经过4年的改进完善，于2011年成功获得国家发明专利。

二、汽水混合器的实验研究长沙水泽经过8年，已基本完成了汽水混合器的各项实验，包括汽水混合器的水击、噪声、振动实验研究，汽水混合器的无振动加热实验研究，汽水混合器的结构研究，汽水混合器的运行过程研究，等等。

长沙水泽第一个全面进行了汽水混合器的一系列实验研究，确保了发明专利——无声SQS型汽水混合器的成功。

汽水混合器的实验，请您参考长沙水泽的论文：《汽水混合加热器的实验和发明专利》。
