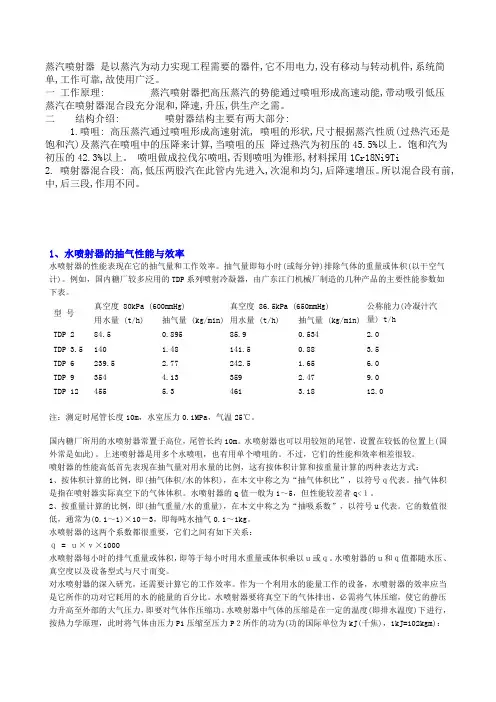

蒸汽喷射器是以蒸汽为动力实现工程需要的器件,它不用电力,没有移动与转动机件,系统简单,工作可靠,故使用广泛。

一工作原理: 蒸汽喷射器把高压蒸汽的势能通过喷咀形成高速动能,带动吸引低压蒸汽在喷射器混合段充分混和,降速,升压,供生产之需。

二结构介绍: 喷射器结构主要有两大部分:1.喷咀: 高压蒸汽通过喷咀形成高速射流, 喷咀的形状,尺寸根据蒸汽性质(过热汽还是饱和汽)及蒸汽在喷咀中的压降来计算,当喷咀的压降过热汽为初压的45.5%以上。

饱和汽为初压的42.3%以上。

喷咀做成拉伐尔喷咀,否则喷咀为锥形,材料採用1Cr18Ni9Ti2. 喷射器混合段: 高,低压两股汽在此管内先进入,次混和均匀,后降速增压。

所以混合段有前,中,后三段,作用不同。

1、水喷射器的抽气性能与效率水喷射器的性能表现在它的抽气量和工作效率。

抽气量即每小时(或每分钟)排除气体的重量或体积(以干空气计)。

例如，国内糖厂较多应用的TDP系列喷射冷凝器，由广东江门机械厂制造的几种产品的主要性能参数如下表。

型号真空度 80kPa (600mmHg) 真空度 86.5kPa (650mmHg) 公称能力(冷凝汁汽量) t/h用水量 (t/h)抽气量 (kg/min)用水量 (t/h)抽气量 (kg/min)TDP 284.50.89585.90.534 2.0TDP 3.5140 1.48141.50.88 3.5TDP 6239.5 2.77242.5 1.65 6.0TDP 9354 4.13359 2.479.0TDP 12455 5.3 461 3.1812.0注：测定时尾管长度10m，水室压力0.1MPa，气温25℃。

国内糖厂所用的水喷射器常置于高位，尾管长约10m。

水喷射器也可以用较短的尾管，设置在较低的位置上(国外常是如此)。

上述喷射器是用多个水喷咀，也有用单个喷咀的。

不过，它们的性能和效率相差很较。

喷射器的性能高低首先表现在抽气量对用水量的比例，这有按体积计算和按重量计算的两种表达方式：1、按体积计算的比例，即(抽气体积/水的体积)，在本文中称之为“抽气体积比”，以符号ｑ代表。

汽水混合器的系统研究（论文）长沙水泽加热设备制造有限公司戴拓、谭学锋摘要：系统介绍汽水混合器——简介、定义、分类、特殊性、使用条件、结构、原理、优点、设计公式、关键缺陷、危害性、原因分析、发展动态、应用举例。

关键词：汽水混合器、特殊性、最新专利产品、设计公式、关键缺陷、危害性、混合式加热设备、汽水混合加热器。

1、引言A、汽水混合器的特殊性汽水混合器具有特殊性，它看似简单，能做好它的却只有一两个厂家。

因为蒸汽和水直接混合，汽泡爆炸产生冲击力而形成的锤击、振动和噪声问题，解决难度很大。

所以“一不小心买废品，买回一试即闹心”。

这是汽水混合器不同于其它任何产品的地方。

国内很多设计院、研究所、企业都曾尝试制造汽水混合器，都以失败而告终。

当然，现在还在忽悠的企业也不少。

B、汽水混合器简介汽水混合器是“汽水混合加热器”的简称。

其常用名称有“汽水混合器”、“汽水混合加热器”、“管线型混合式加热设备（即最新一代汽水混合器，是长沙水泽加热设备制造有限公司的一个发明专利，发明名称：管线型混合式加热设备）”。

其名称最早源自“国内第一台湖南长沙的QSH型汽水混合加热器”。

汽水混合器是一种应用非常广泛的混合式加热设备，在各行各业的工艺和生活用水中得到了广泛应用。

长沙水泽加热设备制造有限公司戴拓工程师等，依据自已的24年设计制造经验、设备使用现场的各种情况和多年的研究、开发新产品经验，在国内第一次对汽水混合器进行系统全面地介绍和总结。

希望能够对设计选型和采购汽水混合器的朋友们有所帮助。

同时希望大家对汽水混合器有一个全面的了解和认识。

特别指出：汽水混合器因其有两种极不同的安装方式而分为二种：第一种是管线型，是安装在各种管道上，直接与进、出水管道和蒸汽管道相连，这一种常称为“汽水混合器”，也称为“汽水混合加热器”，称之为“管线型混合式加热设备”最适当，最科学。

（最新科研成果是发明专利：管线型混合式加热设备）；第二种是槽罐型，是安装在水箱或槽罐内的水中，常称为“浸没式汽水混合器”，也称为“浸没式汽水混合加热器”，称之为“槽罐型混合式加热设备”最适当，最科学。

浸没式汽水混合加热器1、定义：是一种使用蒸汽直接加入到水箱或槽罐内的水中，将水加热到所需要温度的加热设备。

因为设备是安装浸没在水中，长沙水泽加热设备制造有限公司称其为“浸没式汽水混合加热器”，又因为设备多用于水箱、水槽或水罐内加热，长沙水泽加热设备制造有限公司又将其称为“槽罐型混合式加热设备”。

不同的蒸汽压力，不同的安装要求，不同的使用条件，应该采用不同的产品。

2、常用名称：除称之为“浸没式汽水混合加热器”和“槽罐型混合式加热设备”外，其它名称有“蒸汽消音加热器、浸没式汽水混合器、涡旋式蒸汽消音加热器、水箱加热器“等。

3、用途：水池、水箱、槽罐中的水，使用蒸汽直接加热。

主要是①浴室、澡堂等生活用水加热；②工厂工艺用水加热；③污水加热等。

4、优点：①节能，蒸汽利用率百分之百；②加热快；③体积小，投资少，安装使用简便；④较之传统采用花管方式加热，性能有极大提高。

5、关键缺陷：①锤击：主要是汽击，砰砰作响；令人恐慌，易导致设备事故和人身安全事故，停机停产；②振动，并诱发共振，缩短设备使用寿命，导致水池、水箱，槽罐开裂，并可能出现安全事故；③噪声，严重损害工人身心健康和导致噪声污染；④堵塞，堵塞之后是加不热水；⑤加热混合不均匀；⑥冒汽现象严重；⑦易坏，使用寿命短。

长沙水泽加热设备制造有限公司专利产品——SHUIZE槽罐型混合式加热设备，已彻底解决了上述缺陷，技术、性能和品质领先世界水平。

6、结构组成：专利产品——SHUIZE槽罐型混合式加热设备，内部结构组成为：蒸汽腔、混合腔、外壳、消音装置，消振装置等部分组成。

7、使用条件：长沙水泽加热设备制造有限公司专利产品：无蒸汽压力范围限制，但要求蒸汽压力高于水压0.05MPa以上，最高加热水温145℃。

传统的浸没式汽水混合加热器，适合汽压0.3MPa以内，加热水温50℃以内。

8、使用安装：有水平安装，垂直安装两种方式，不同安装方式有不同安装要求。

9、最新科研成果和相关文章：①专利产品——SHUIZE槽罐型混合式加热设备，采用新技术和新结构，并已有多台成功运行，产品技术和性能领先世界水平，并已开始出口国外。

汽水混合器和汽水混合加热器的无振动加热技术——戴拓 陈继锋无振动，是汽水混合器、汽水混合加热器、生水加热器的无振动加热技术的基本性能特点和重大技术突破。

无振动加热技术，是蒸汽和水混合加热的一项全新加热技术；确保了汽水混合器、汽水混合加热器、生水加热器的安静平稳运行；对传统的只有6个零件的汽水混合器、汽水混合加热器、生水加热器进行了全面改造和升级换代；领先世界先进水平。

一、汽水混合器和汽水混合加热器的历史发展传统的只有6个零件的“汽水混合器、汽水混合加热器、生水加热器、蒸汽加热器”，本是同一个产品，却有四个不同的名字，所以统一其名称为“只有6个零件的加热器”、“汽水混合（加热）器”，便于消费者了解认识。

1、1987年长沙散热器厂的毛志宽、雷护平发明了QSH型汽水混合加热器，并于1988年获得新型专利。

专利号：88 2 12607.5；这是中国的第一个汽水混合（加热）器产品。

2、1989年上海的一家设计院复制QSH型汽水混合加热器的产品样本，将其简称为“汽水混合器”并改为SQS型汽水混合器，同时在其专著中予以推广，汽水混合器的名称随之也被接受。

请参考2003年中国石化集团上海工程有限公司出版的《化工工艺设计手册》下册（第三版）书中的“SQS型汽水混合器“相关数据。

3、综上1和2，先有“汽水混合加热器”，因为它有“专利证书”作证，后有“汽水混合器”， “汽水混合器”是“汽水混合加热器”的简称。

4、把“汽水混合加热器”应用于电厂、热电厂的生水加热，又出现了一个新的专用名字：“生水加热器”，其准确的名称是：（混合式）生水加热器。

5、随着汽水混合加热器的推广，也出现了一些新的名称：例如“蒸汽加热器”、“混合式加热设备”、“蒸汽直接加热器”等等。

6、其实，传统的只有6个零件的汽水混合器、汽水混合加热器、生水加热器、蒸汽加热器，都是模仿和复制了1987年的新型专利——QSH型汽水混合加热器，所以为了让消费者明白这一点，长沙水泽将其统一称为：“只有6个零件的加热器”。

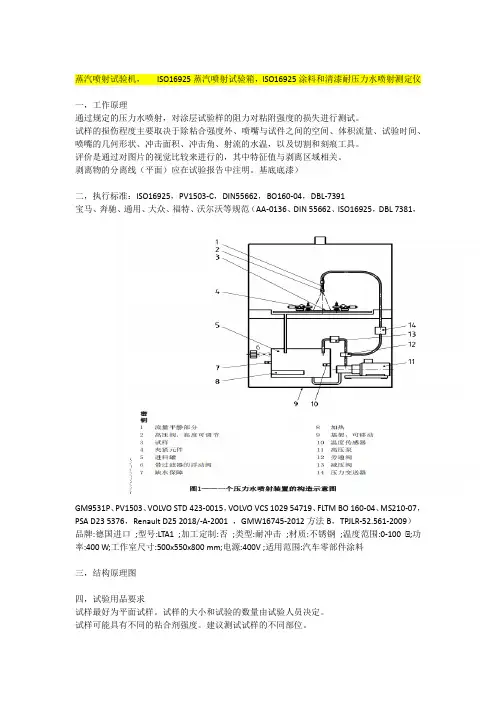

蒸汽喷射试验机，ISO16925蒸汽喷射试验箱，ISO16925涂料和清漆耐压力水喷射测定仪一，工作原理通过规定的压力水喷射，对涂层试验样的阻力对粘附强度的损失进行测试。

试样的损伤程度主要取决于除粘合强度外、喷嘴与试件之间的空间、体积流量、试验时间、喷嘴的几何形状、冲击面积、冲击角、射流的水温，以及切割和刻痕工具。

评价是通过对图片的视觉比较来进行的，其中特征值与剥离区域相关。

剥离物的分离线（平面）应在试验报告中注明。

基底底漆）二，执行标准：ISO16925，PV1503-C，DIN55662，BO160-04，DBL-7391宝马、奔驰、通用、大众、福特、沃尔沃等规范（AA-0136、DIN 55662、ISO16925，DBL 7381，GM9531P、PV1503、VOLVO STD 423-0015，VOLVO VCS 1029 54719、FLTM BO 160-04、MS210-07，PSA D23 5376，Renault D25 2018/-A-2001 ，GMW16745-2012方法B，TPJLR-52.561-2009）品牌:德国进口;型号:LTA1 ;加工定制:否;类型:耐冲击;材质:不锈钢;温度范围:0-100 ℃;功率:400 W;工作室尺寸:500x550x800 mm;电源:400V ;适用范围:汽车零部件涂料三，结构原理图四，试验用品要求试样最好为平面试样。

试样的大小和试验的数量由试验人员决定。

试样可能具有不同的粘合剂强度。

建议测试试样的不同部位。

五．测试条件将试样插入仪器后。

使用间隔块），校准试样和喷嘴之间的空间。

在室温下操作压力水喷射装置。

首选三种测试方法注意：试验水值离子水六，当使用自动和手动装置时，紧固试样，使水射流发生冲击，如图所示。

喷流在十字点上方的中间撞击到较长的一个。

七，技术参数1，全自动控制系统，10寸触摸屏彩色，PLC控制编程2，水箱20升A,当加满水时液位器自动切断加水系统；B,加热器,不干烧加热管1000W，水温控制范围0-90°；C,排水阀,做完试验后将水排出；测试时间控制，触摸屏显示0-999秒，任意设置功能开放式；高压压力传感器0-20MPA温度传感器0-100度试验夹1套高压喷嘴2套见图箱体内部尺寸:800*800*800(mm)箱体外部1000*1000*1000(mm)喷嘴角度:0，15，25，30，45，60，90℃（可调节）水流时间:6～16L/min滑动间距:距中心±30mm（可调节）滑动速度:100MM/min可任意设置限制。

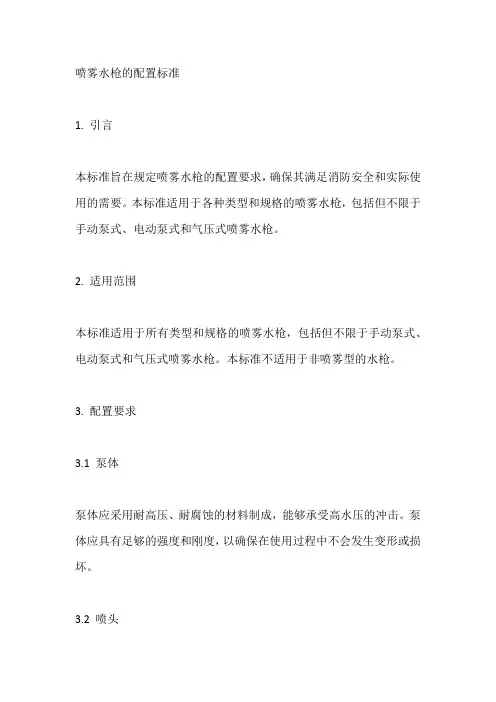

喷雾水枪的配置标准1. 引言本标准旨在规定喷雾水枪的配置要求，确保其满足消防安全和实际使用的需要。

本标准适用于各种类型和规格的喷雾水枪，包括但不限于手动泵式、电动泵式和气压式喷雾水枪。

2. 适用范围本标准适用于所有类型和规格的喷雾水枪，包括但不限于手动泵式、电动泵式和气压式喷雾水枪。

本标准不适用于非喷雾型的水枪。

3. 配置要求3.1 泵体泵体应采用耐高压、耐腐蚀的材料制成，能够承受高水压的冲击。

泵体应具有足够的强度和刚度，以确保在使用过程中不会发生变形或损坏。

3.2 喷头喷头应能够将水流均匀地喷洒成雾状，并具有足够的喷射距离和覆盖范围。

喷头应能够调节喷洒角度，以适应不同场合的使用需求。

喷头应耐腐蚀、耐磨擦，能够长时间保持性能稳定。

3.3 操作手柄操作手柄应易于握持，并具有足够的强度和刚度，以确保在使用过程中不会发生变形或损坏。

操作手柄应与泵体连接牢固，避免在使用过程中脱落或松动。

3.4 快速接头快速接头应具有足够的强度和耐压能力，能够承受高水压的冲击。

快速接头应易于连接和拆卸，以方便更换水管或喷头。

快速接头应配备防护帽或保护罩，以避免在使用过程中受损。

3.5 防护罩防护罩应能够保护喷雾水枪免受外界环境的干扰和影响，如防止灰尘、污垢等进入泵体或喷头内部。

防护罩应具有足够的强度和刚度，以确保在使用过程中不会发生变形或损坏。

防护罩应易于拆卸和清洗，以方便维护和保养。

4. 检验标准4.1 外观检验外观检验应包括以下内容：检查喷雾水枪的外观是否完好无损，没有明显的划痕、变形或损坏；检查喷雾水枪的标识是否清晰、完整，包括产品名称、生产厂家、型号规格等信息；检查喷雾水枪的色彩和材质是否符合要求。

4.2 性能检验性能检验应包括以下内容：检查喷雾水枪的喷射距离和覆盖范围是否符合要求；检查喷雾水枪的喷头调节功能是否正常；检查喷雾水枪的操作手柄是否灵活可靠；检查喷雾水枪的快速接头连接是否牢固可靠；检查喷雾水枪的防护罩功能是否正常。

“蒸汽喷射器”标准和“浸没式汽水混合器”标准——长沙水泽加热设备制造有限公司戴拓安装、使用在水箱的“蒸汽喷射器、浸没式汽水混合器”，一直没有标准和设计手册，长沙水泽经过多年研究总结，建立这个“蒸汽喷射器、浸没式汽水混合器”标准和设计手册，供设计、采购、使用单位参考。

“蒸汽喷射器、浸没式汽水混合器”，是一种能够把蒸汽直接喷射到水箱内的水中，对水进行快速加热的节能设备。

一、安装、使用在水箱的“蒸汽喷射器、浸没式汽水混合器”介绍。

1、“蒸汽喷射器、浸没式汽水混合器”的实物图和安装布置图。

A、浸没式汽水混合器实物图和安装布置图。

B、蒸汽喷射器实物图和安装布置图二、“蒸汽喷射器”标准和“浸没式汽水混合器”标准“蒸汽喷射器”、“浸没式汽水混合器”，都是采用蒸汽喷射方式，直接加热水箱内部的水或者其它液体，作为水箱的直接加热设备，它们虽然结构不同，使用的用途和要求是一样的。

所以，“蒸汽喷射器”标准和“浸没式汽水混合器”标准，是一样的。

所以，安装在水箱的“蒸汽喷射器”标准，就是“浸没式汽水混合器”标准，也是“蒸汽消音加热器”标准。

蒸汽喷射器”标准和“浸没式汽水混合器”标准的内容很多，这里重点介绍直接关系产品性能和品质、关系使用单位利益的蒸汽喷射器”性能标准和“浸没式汽水混合器”性能标准。

A、为什么研究“蒸汽喷射器”标准和“浸没式汽水混合器”标准。

1、“蒸汽喷射器、浸没式汽水混合器、蒸汽消音加热器”使用广泛，很多企业需要使用“蒸汽喷射器”、“浸没式汽水混合器”、“蒸汽消音加热器”进行生活用水和企业生产用水加热。

2、一直没有标准，一直以来没有“蒸汽喷射器”标准、“浸没式汽水混合器”标准和“蒸汽消音加热器”标准，也没有设计手册。

所以，我们进行研究总结。

B、“蒸汽喷射器”标准和“浸没式汽水混合器”标准。

这里重点介绍“蒸汽喷射器、浸没式汽水混合器”的性能标准，这是“蒸汽喷射器、浸没式汽水混合器”标准的关键内容。

1、“蒸汽喷射器、浸没式汽水混合器”的性能标准之一：“噪声”标准。

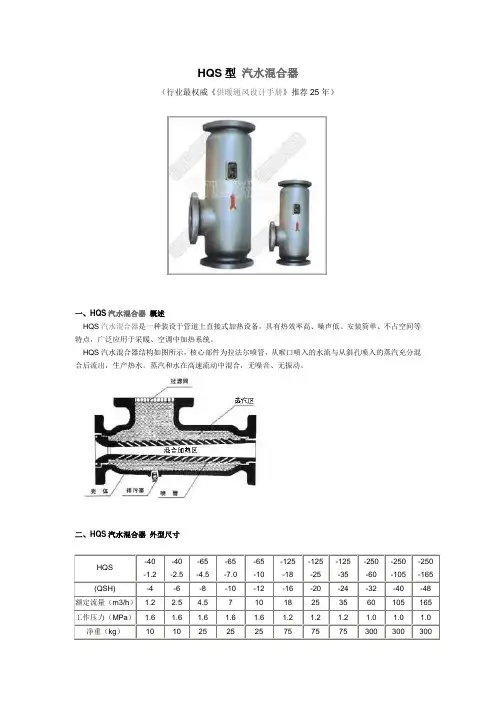

HQS型汽水混合器（行业最权威《供暖通风设计手册》推荐25年）一、HQS汽水混合器概述HQS汽水混合器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、空调中加热系统。

HQS汽水混合器结构如图所示，核心部件为拉法尔喷管，从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出，生产热水。

蒸汽和水在高速流动中混合，无噪音、无振动。

二、HQS汽水混合器外型尺寸HQS -40-1.2-40-2.5-65-4.5-65-7.0-65-10-125-18-125-25-125-35-250-60-250-105-250-165(QSH) -4 -6 -8 -10 -12 -16 -20 -24 -32 -40 -48 额定流量（m3/h） 1.2 2.5 4.5 7 10 18 25 35 60 105 165 工作压力（MPa） 1.6 1.6 1.6 1.6 1.6 1.2 1.2 1.2 1.0 1.0 1.0 净重（kg）10 10 25 25 25 75 75 75 300 300 300运行重量（kg）18 18 40 40 40 118 118 118 500 500 500 噪声（dB）≤65≤65≤65≤65A（mm）240 360 660 1200B（mm）105 130 170 300C（mm）105 130 220 450水侧法兰DN40 DN65 DN125 DN250汽侧法兰DN40 DN65 DN125 DN250三、HQS汽水混合器选型参考HQS汽水混合器可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用加热器。

1、混合器未通入蒸汽时，额定流量下，水头损失为5mH2O，通入蒸汽后，水头损失可按1mH2O考虑;2、蒸汽压力就大于水压0.5MPa以上；3、混合器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；4、混合器适宜安装在水泵的吸水侧。

汽水混合器的系统研究（论文）长沙水泽加热设备制造有限公司戴拓、谭学锋摘要：系统介绍汽水混合器——简介、定义、分类、特殊性、使用条件、结构、原理、优点、设计公式、关键缺陷、危害性、原因分析、发展动态、应用举例。

关键词：汽水混合器、特殊性、最新专利产品、设计公式、关键缺陷、危害性、混合式加热设备、汽水混合加热器。

1、引言A、汽水混合器的特殊性汽水混合器具有特殊性，它看似简单，能做好它的却只有一两个厂家。

因为蒸汽和水直接混合，汽泡爆炸产生冲击力而形成的锤击、振动和噪声问题，解决难度很大。

所以“一不小心买废品，买回一试即闹心”。

这是汽水混合器不同于其它任何产品的地方。

国内很多设计院、研究所、企业都曾尝试制造汽水混合器，都以失败而告终。

当然，现在还在忽悠的企业也不少。

B、汽水混合器简介汽水混合器是“汽水混合加热器”的简称。

其常用名称有“汽水混合器”、“汽水混合加热器”、“管线型混合式加热设备（即最新一代汽水混合器，是长沙水泽加热设备制造有限公司的一个发明专利，发明名称：管线型混合式加热设备）”。

其名称最早源自“国内第一台湖南长沙的QSH型汽水混合加热器”。

汽水混合器是一种应用非常广泛的混合式加热设备，在各行各业的工艺和生活用水中得到了广泛应用。

长沙水泽加热设备制造有限公司戴拓工程师等，依据自已的24年设计制造经验、设备使用现场的各种情况和多年的研究、开发新产品经验，在国内第一次对汽水混合器进行系统全面地介绍和总结。

希望能够对设计选型和采购汽水混合器的朋友们有所帮助。

同时希望大家对汽水混合器有一个全面的了解和认识。

特别指出：汽水混合器因其有两种极不同的安装方式而分为二种：第一种是管线型，是安装在各种管道上，直接与进、出水管道和蒸汽管道相连，这一种常称为“汽水混合器”，也称为“汽水混合加热器”，称之为“管线型混合式加热设备”最适当，最科学。

（最新科研成果是发明专利：管线型混合式加热设备）；第二种是槽罐型，是安装在水箱或槽罐内的水中，常称为“浸没式汽水混合器”，也称为“浸没式汽水混合加热器”，称之为“槽罐型混合式加热设备”最适当，最科学。

蒸汽喷射泵工作原理图蒸气经节流嘴节流后,速度升高压力降低,在喷嘴处形成低压区,产生吸力带动介质流动.蒸汽喷射泵有一定压强的工作蒸汽通过拉瓦尔喷咀，减压增速（蒸汽的势能转变为动能）以超音速喷入混合室，与被抽介质混合，进行能量交换，混合后的气体进入扩压器，减速增压（动通转化为压强能），为了减少后级泵的抽气负荷，配置冷凝器，通过有一定温差的两种介质对流，进行热交换，达到冷凝高温介质目的，排到大气压。

(原理见下图）要了解原理最好先看看喷嘴结构！喷射器的结构示意和工作原理。

喷射泵是由工作喷咀和扩压器及混合室相联而组成。

工作喷咀和扩压器这两个部件组成了一条断面变化的特殊气流管道。

气流通过喷咀可将压力能转变为动能。

工作蒸汽压强P0和泵的出口压强P4之间的压力差，使工作蒸汽在管道中流动。

在这个特殊的管道中，蒸汽经过喷咀的出口到扩压器入口之间的这个区域(混合室)，由于蒸汽流处于高速而出现一个负压区。

此处的负压要比工作蒸汽压强P0和反压强P4低得多。

此时，被抽气体吸进混合室，工作蒸汽和被抽气体相互混合并进行能量交换，把工作蒸汽由压力能转变来的动能传给被抽气体，混合气流在扩压器扩张段某断面产生正激波(如图1中3'断面)，波后的混合气流速度降为亚音速ω'3，混合气流的压力升为P'3。

亚音速的气流在扩压器的渐扩段流动时是降速增压的。

混合气流在扩压器出口处，压力增至P4，速度降为ω4。

故喷射泵也是一台气体压缩机。

注：《化工原理》中第27页例题1-10表明流体流经文丘里管时，喉颈处流速最快，而压力最低（即形成一定真空），注意例题中经计算已说明气体进入文丘里管缩径段前与喉颈处流体（例题中是20℃的空气）的压缩比仅为7.9%（即体积变化7.9%），小于20%，流体按不可压缩流体来计算（采用伯努利方程来计算），最后计算出的气体流速也仅为7m/s。

而常减压装置减压塔抽空器（特别是增压器）的蒸汽流速远大于7m/s，且气体在扩压器（或说扩压管）中的压缩比（或膨胀比）也远大于20%，显然不能按不可压缩流体的计算方法计算。

汽水混合加热器标准和汽水混合器标准——长沙水泽加热设备制造有限公司戴拓汽水混合加热器标准和汽水混合器标准，是为了确保“汽水混合加热器、汽水混合器、生水加热器”的性能和高品质。

因为，“汽水混合加热器”，简称为“汽水混合器”，也称为“生水加热器”；所以，“汽水混合加热器”标准，就是“汽水混合器”标准，就是“生水加热器”标准。

为了确保使用单位的利益、为了现场工人的健康安全，我们特别公开“汽水混合加热器”发明专利标准的一部分内容，供设计、采购人员参考。

（你对“汽水混合加热器”标准，有意见、建议，请电话长沙水泽139********。

）本论文的主要内容：1、性能标准。

包括“锤击、振动、噪声、使用寿命、产品性能的一致性和可靠性”，等等。

其中，“锤击、振动”这2个性能，极其关键。

2、产品标准——“汽水混合加热器”发明专利的标准。

3、产品的结构组成标准。

其中，“消除锤击、消除振动的装置”是关键。

4、制造标准。

“精准制造”、喷管（内芯）厚度（在10--12毫米以上），是关键。

5、“汽水混合加热器”发明专利的成功案例：（1）、发电厂的生水加热。

（2）、采暖系统加热。

（3）、企业的生产、工艺用水加热。

一、“汽水混合加热器”发明专利的实物图。

说明1：“汽水混合加热器”，简称为“汽水混合器”，也称为“生水加热器”、“混合式加热设备”、“蒸汽加热器”，等等。

说明2：发明专利，“没有锤击、没有振动、噪声最小化”，可以“悬空安装”。

说明3：“汽水混合加热器”发明专利的实物图（如下二图）。

说明4：“悬空安装”的“汽水混合加热器”发明专利的实物图（流量分别为550吨/时、900吨/时）（如下二图）。

1、左图是“悬空安装”在漯河发电厂的流量为550吨/时的“生水加热器”发明专利产品。

2、右图是“悬空安装”在劲达兴纸厂的流量为900吨/时的“汽水混合加热器”发明专利产品。

说明5：2014年，出口国外的12台“汽水混合加热器”发明专利的实物图。

【ZS型蒸汽喷射器】产品：【ZS型蒸汽喷射器】产品简介：ZS型蒸汽喷射器是水力喷射串联蒸汽泵，它是利用水喷射和蒸汽喷射抽吸气体获得真空的新型设备。

离心泵将静止水压力提高，压力水从蒸汽喷嘴中高速喷射出来，使喷嘴出口处的压力降低，形成真空，将外界气（液）体抽吸进来，共同进入混合管，通过扩散管而与水力喷射器配套使用，它比机械真空泵具有以下特点：1、结构简单，性能可靠稳定，低位安装，工作安全操作，维修方便。

2、抽气量大，形成真空快而可靠，对被电解质无要求，可适用于多种化学解质。

3、设备内部无相对运动部件，使设备经久耐用，运输费用低。

4、耐腐蚀性能好，花板材料用铸铁，铸铁衬聚在氟氯乙烯塑料、四氟乙烯和不锈铁制造，提高了蒸汽喷射器的耐压、耐酸、耐腐蚀性能，使之更适用于各种浓度的酸、碱和多种有机溶剂等腐蚀性介质。

【ZS型蒸汽喷射器】产品用途：水喷射真空泵是目前工程中使用很广、效果较好的真空获得装置。

适用于蒸馏、蒸发、浓缩、干燥、结晶、吸收、传质、冷凝、除氧、供氧、输送、三废治理等多种场合。

在化工、制药、食品、印染、制革、环保、轻工、冶金等方面应用甚广ZSB型蒸汽喷射器 ZS系列蒸汽喷射器，是一种新兴的真空获得设备，在国民经济中发挥很大的作用。

ZSB型水喷射真空泵结构简单、工作可靠、噪音低、无污染、使用寿命长、极少维修、管理使用方便、便于综合利用ZSB型蒸汽喷射器 ZS系列蒸汽喷射器。

尤其适用于作为传质和化学混合反应设备或抽吸有害气体及粉尘。

【ZS型蒸汽喷射器】型号意义：例如：ZS-100LZS-蒸汽喷射器100-蒸发量【ZS型蒸汽喷射器】性能参数：【ZS型蒸汽喷射器】性能曲线图：【ZS型蒸汽喷射器】安装示意图：型号L1L2D1×Dg1D2×Dg2D3×Dg3重量尺寸螺孔尺寸螺孔尺寸螺孔ZS-60L 80L440804166×80φ14×4140×50φ14×4140×38φ14×47 ZS-100L 120L421806185×80φ18×4160×70φ14×4140×50φ14×471 ZS-120L 120L421806185×80φ18×4160×70φ14×4140×50φ14×475蒸汽泵316804160×70φ14×4170×50φ14×6G3/4”45【ZS型蒸汽喷射器】安装示意图：【ZS型蒸汽喷射器】安装说明：1.本设备需以3公斤力/厘米2进行水压试验，5分钟以后降至1公斤力/厘米2（表压）2.本设备需以1公斤力/厘米2进行气密性试验，时间为2小时，每小时平均泄露量不得超过0.2%（以上两项试验不包括出水管）。

蒸汽锅炉和汽水两用锅炉水质标准（锅外化学水处理）
注：
①硬度的基本单元为C(1／2Ca2+、1／2Mg2+)，下同。

②碱度mmol／L基本单元为C(OH-、1／2C032-、HC032-)，下同。

对蒸汽品质要求不高，且不带过热器的锅炉，使用单位在报当地锅炉压力容器安全监察机构同意后，碱度指标上限可适当放宽。

③当额定蒸发量大于等于6t／h时应除氧，额定蒸发量小于等于6t／h的锅炉如发现局部腐蚀时，给水采取除氧措施，对于供汽轮机用的锅炉给水含氧量应小于等于0.05mg／L。

④如果测定溶解固形物有困难时，可采用测定电导率或氯离子(Cl－)的方法来间接控制，但溶解固形物与电导率或氯离子(Cl－)的比值关系应根据实验确定．并应定期复试和修正此比例关系。

⑤全焊接结构的锅炉相对碱度可不控制。

⑥仅限燃油、燃气锅炉。

蒸汽锅炉和汽水两用锅炉水质标准（炉内加药处理）。
