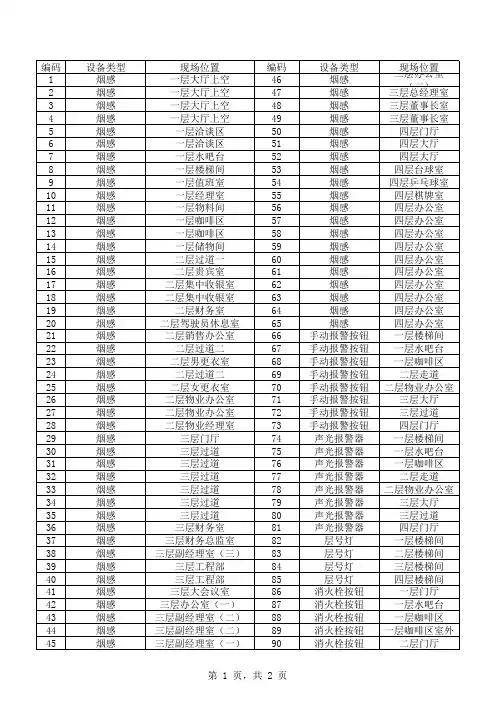

北京利达消防地址编码表(实例 )

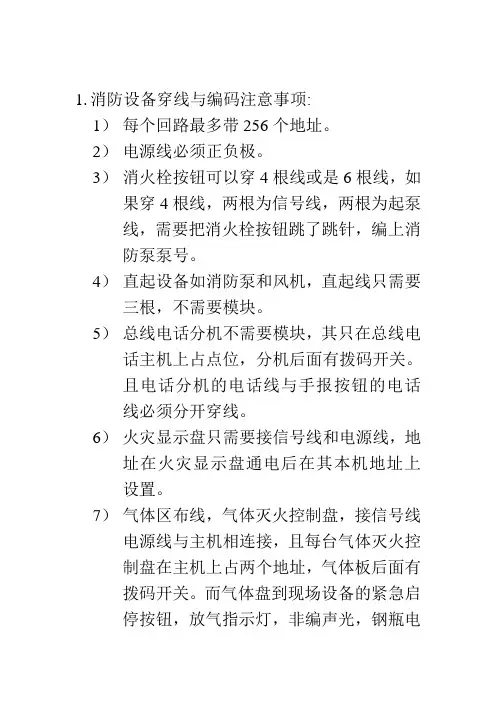

1.消防设备穿线与编码注意事项:1）每个回路最多带256个地址。

2）电源线必须正负极。

3）消火栓按钮可以穿4根线或是6根线，如果穿4根线，两根为信号线，两根为起泵线，需要把消火栓按钮跳了跳针，编上消防泵泵号。

4）直起设备如消防泵和风机，直起线只需要三根，不需要模块。

5）总线电话分机不需要模块，其只在总线电话主机上占点位，分机后面有拨码开关。

且电话分机的电话线与手报按钮的电话线必须分开穿线。

6）火灾显示盘只需要接信号线和电源线，地址在火灾显示盘通电后在其本机地址上设置。

7）气体区布线，气体灭火控制盘，接信号线电源线与主机相连接，且每台气体灭火控制盘在主机上占两个地址，气体板后面有拨码开关。

而气体盘到现场设备的紧急启停按钮，放气指示灯，非编声光，钢瓶电磁阀和压力开关为多线制。

8）LD4400EN-2模块和LD6800EC-2模块在主机上均占两个地址，编码时编一个号码默认两个。

9）模块分类及功能。

LD4400EN-1模块，输入模块，监视信号阀，水流指示器，压力开关，和常开阀等设备,压15K电阻。

LD6800EC-1模块，输入输出模块，控制设备有电梯，风机，水泵，风口，卷帘门，非消防切电，应急照明等设备，压 5.1K和82K电阻。

LD6804EN模块，输出模块，为广播专用模块，只用于控制广播音响1~15个，压200K电阻。

2 地址编码表的制作1）地址编码表有固有格式，首先应划分好回路，利达设备每个回路（0~255）256个地址点，从0回路开始。

2) 地址编码表应按一定的顺序进行编码，先编探测类的设备，后编模块类的设备。

最好能制成电子版的表格，以便于存档。

3 CRT软件制作要求1)需要消防公司提供电子版的图纸，并在其图纸每个设备旁标注上设备回路号及地址号，还需要清晰的地址回路表。

2）由于CRT软件需要发回北京总部制作，需要至少20个工作日，所以项目如急用，需提前准备以上资料。

古希腊哲学大师亚里士多德说：人有两种，一种即“吃饭是为了活着”,一种是“活着是为了吃饭”.一个人之所以伟大，首先是因为他有超于常人的心。

一．系统介绍JB-QB/LD128F联动型中文火灾报警控制器（以下简称LD128F）是智能化的二总线火灾自动报警设备,采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。

LD128F集报警及联动控制于一体,主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等,同时它可作为大型工程的区域火灾报警控制器使用。

LD128F联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显.即LD128F联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。

同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出.LD128F联动控制器具有一个CAN总线接口,可与我公司生产的其它控制器形成对等网络，同时通过配接通讯转换卡，可与CRT、楼宇自动化设备及远程消防管理系统相连。

1.1功能简介1.1。

1液晶显示LD128F采用全液晶中文显示,并配发光二极管指示系统关键状态信息。

液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态,它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。

方便快捷的按键方式，使您能够快速的查询到您所要的信息.1。

1。

2布线方式LD128F采用二总线回路，总线设计可减少工程布线及方便工程安装调试。

同时支持分支、单支、树型分支等多种布线方式。

1。

1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑.继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。

1.1。

4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。

这种方式先进、可靠、存储记录时间长。

1.1.5打印功能系统可根据用户的要求配置并行中文打印机,并可根据用户需要,选择打印内容。

LD128K(L)火灾报警控制器使用说明书一、系统介绍JB-QB/LD128K(L)（联动型）火灾报警控制器（以下简称LD128K(L)）是智能化的二总线火灾自动报警设备，它主要针对小型消防工程项目而设计，集火灾报警及联动控制于一体，系统功能强大而结构紧凑，总线设计可减少工程布线及方便工程安装调试，它具有全中文打印及RS485、232通信接口。

LD128K(L)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。

液晶的使用使用户能方便快捷地查询系统火警信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。

系统在显示故障、火警和联动信息时，可根据用户的要求显示实际的房间号和联动设备名称，联动逻辑表达式也可直接从键盘输入，现场二次编程无需任何输入设备，全部操作皆从按键输入，无需任何专业人员即可进行编程，特别适合甲方和安装工程公司人员现场调试操作。

LD128K(L)是二总线单回路，联动模块和探测器混接于同一回路，报警容量为16-128点，联动容量为4-31个双动作输入输出模块，即8—62台联动设备。

当回路报警点和联动模块总数超过64点需加总线驱动器，以增加系统可靠性和抗干扰能力。

LD128K(L)关键状态用发光二极管指示，各功能如下：主电指示（绿）：主电正常时灯亮，断电时灯灭；备电指示（绿）：备电正常时灯亮，断电、欠压或短路时灯灭；消音指示（黄）：有火警发生或故障发生时，按消音键灯亮；公共火警（红）：首次火警发生时灯亮，并保持到复位信号输入；公共故障（黄）：有故障发生时灯亮，全部故障消除后灯灭；探测器故障（黄）：探测器发生故障时灯亮，模块无故障时灯灭；模块故障（黄）：模块发生故障时灯亮，模块无故障时灯灭；联动请示（红）：联动逻辑关系满足时灯亮，并保持到复位信号输入；联动自动（黄）：联动命令处于自动时灯亮，全部联动命令处于手动状态时灯灭；LD128K(L)采用贴膜按键，所有操作命令皆从键盘操作，各功能如下：“空白”键：位于最左上侧，是复用键，相当于系统机上“shift”键，主要用于其它各键复用，说明书所指复用键即为“空白”键；“F1~F3”键：多功能键，随液晶菜单不同功能不同；“ ”键：回车键，也即确认键；“←”、“→”键：用于液晶上下翻屏；“消音”键：用于系统消音；“自检”键：用于系统自检；“复位”键：用于系统复位；“背光”键：功能保留，暂不用；“打印”键：用于中文打印机；“设置”键：用于系统功能设置；“启动”键：用于启动已满足逻辑但处于手动状态的联动设备；“强制”键：用于启动逻辑未满足但需强制启动的设备；“停止”键：用于关断已启动的联动设备；“ESC”键：用于菜单操作时返回上级菜单，当故障或火警弹出菜单出现时，“ESC”键用于返回被弹出菜单覆盖的菜单。

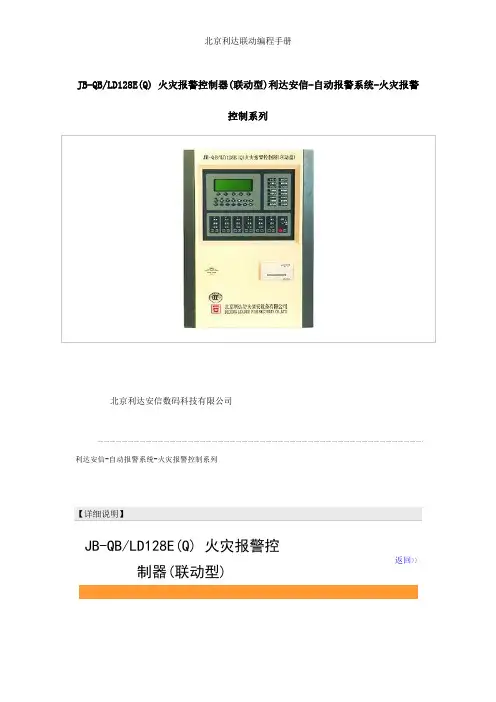

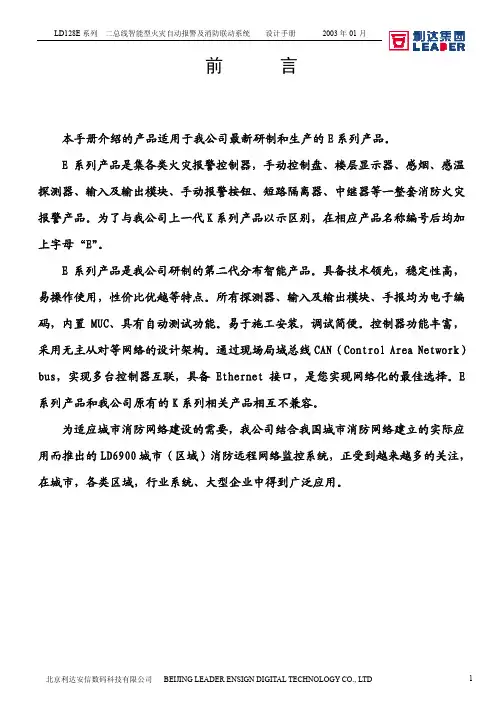

JB-QB/LD128E(Q) 火灾报警控制器(联动型)利达安信-自动报警系统-火灾报警控制系列北京利达安信数码科技有限公司利达安信-自动报警系统-火灾报警控制系列【详细说明】JB-QB/LD128E(Q) 火灾报警控返回>>制器(联动型)JB-QB/LD128E(Q)智能型中文火灾报警控制器是智能化的二总线火灾报警控制器，分四个探测回路，最大设备点数为4096点。

该控制器采用单片机控制技术及多处理器工作方式，除了可以单独使用外，也可以实现多机无主从方式组成对等网络，相互实现冗余备份。

该系统配合我公司LD3000E系列探测器，LD6800E系列控制模块及其它相关设备，广泛应用于大、中型消防工程项目。

经过中国消防产品质量认证委员会及质控中心依照GB4717-93和GB16806-1997标准的检验，取得消防产品安全认证标志。

功能：<>采用无主从方式的对等网络架构设计，每台控制器可显示网络内所有设备工作情况。

可实现多机冗余备份，一台控制器发生故障，可由其他控制器接管<>网络容量：64台控制器、256回路、65536个报警/制点、手动控制盘64块（目前最大2048路）<>本机容量：4～16回路、最大4096个报警/控制点、手动控制盘1块（616块<>自有或通过模块，具有RS232/485通讯端口；具备标准的EtherNet网络接口，支持TCP/IP协议，可方便联入楼控或其他设备<>可实现WEB远程服务；通过Internet实现远程监控<>可任意采用主机和笔记本方式进行设置<>采用CANBus通讯方式，通讯稳定可靠<>具有黑匣子功能，存贮1000条数据<>配合总线设备自动编号；记录烟雾/温度输出曲线和数据；简易方式中文编址；报警灵活阈值设定<>全中文液晶屏显示主要信息与内容，指示灯指示关键状态；中文打印信息输出<>外部设备可通过总线直接控制，也可通过多线手动盘控制<>采用回路短路保护和电源短路保护；总线设备混合编址主要技术指标：内容技术参数主电源电压AC 220V±15% 50Hz回路输出电压DC 15～22V回路总数4～16路直接输出接点数6组最大总线设备256×16最大回路输出电流200mA短路保护电流400mA静态功耗60W保护措施有回路短路保护、电源短路保护联动输出壁挂24V/4A 柜机24V/10～30A 工作环境温度0～45℃工作环境相对湿度≤95％RH（40±2℃）储存温度≥-40℃布线要求回路最大长度1500m，如传输距离增大可适当增加导线线径或加总线中继器二总线与联动总线采用RVS-2×以上（双绞线）DC 24V采用RVS-2×以上（双绞线）安装方式壁挂/入柜9U备用电池DC 12V/（两节）外形尺寸445mm×610mm×140mm重量（壁挂）17±0.1kg北京利达JB-QG-LD128E 火灾报警控制器（联动型）编程手册版本说明：本版是配合LD128E火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。

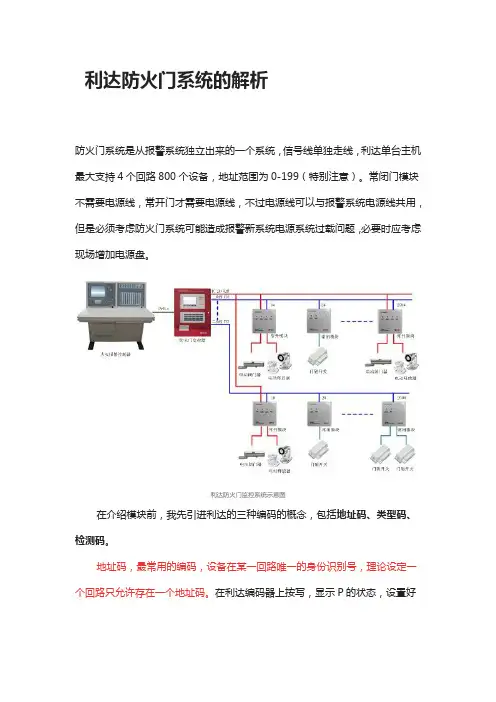

利达防火门系统的解析防火门系统是从报警系统独立出来的一个系统，信号线单独走线，利达单台主机最大支持4个回路800个设备，地址范围为0-199（特别注意）。

常闭门模块不需要电源线，常开门才需要电源线，不过电源线可以与报警系统电源线共用，但是必须考虑防火门系统可能造成报警新系统电源系统过载问题，必要时应考虑现场增加电源盘。

利达防火门监控系统示意图在介绍模块前，我先引进利达的三种编码的概念，包括地址码、类型码、检测码。

地址码，最常用的编码，设备在某一回路唯一的身份识别号，理论设定一个回路只允许存在一个地址码。

在利达编码器上按写，显示P的状态，设置好要编的地址号接好设备按确认，当显示的地址码自动加1，则表示地址码编写成功！编码器上按读，显示C的状态，接好设备，按确认即可读取设备的地址码！类型码，常用于同一个设备接不同设备，进行功能类型切换选择的一种编码，利达编码器不断按类型，屏幕显示L时表示写入类型码，写好后也会自动＋1，屏幕显示E表示读类型码。

检测码，对设备线路检测，开门到位等检测信号进行屏蔽的一种编码，利达编码器不断按类型，屏幕第一个字显示9时表示检测码写入，写好后也会自动＋1，屏幕第一个字显示3时表示读检测码防火门系统，有三类模块，输入模块LD4400ED-1，常开门模块LD-FM6021和常闭门模块LD-FM6022。

输入模块LD4400ED-1，就是报警系统中的单输入模块，常用于利达防火门主机接受其他厂家报警主机的开关量信号，例如其他报警主机收到火警，触发对应的输入输出模块动作，给出一个闭合信号，这个闭合信号接入我们的输入模块，传回我们的防火门主机，防火门主机根据输入模块的信号，启动对相应的常开防火门，从而达到夸厂家主机联动的功能，但是前提是其他报警主机和利达防火门主机都必须处于自动状态，这种开关量信号对接也可用于部分报警主机直接的联动，这只是电信号层面的点对点的，是否满足消防规范请自行权衡接线如下图：注意，若不接线路检测电阻（11-12对应的设备端电阻），可通过按编码器两次“写”键，屏幕显示“P.”（即P带点的状态）编写地址，“P.”状态下编写地址，可以看作编写地址码的同时编写了一个检测码“9002”（9002表示模块不检测线路故障，不用接电阻）常闭门模块LD-FM6022,用于双常闭门和单常闭门的状态监视，单常闭门配接一组金属门磁开关，双常闭门配接两组金属门磁开关，这里通俗讲一下金属门磁开关，门磁开关由两部分组成，磁铁和磁力感应开关（带线的那块），当常闭门正常关闭的时候，磁铁和磁力开关对齐，距离小于指定值时，磁力开关在磁铁的磁力作用下处于闭合状态，模块显示正常！当常闭门打开了，磁铁和磁力开关距离过大，磁力开关失去了磁力的左右自动弹开处理开路状态，常闭门模块此时检测不到闭合信号，则显示模块故障，从而显示门的状态不对而报故障！接线图如下：如上图所示，常闭门模块默认为双门，类型码为L059，所以双门不需要设置类型码，直接P编地址即可，如果不加电阻，则需要写检测码“9002”，当然你也可以用“P.”编写地址代替。

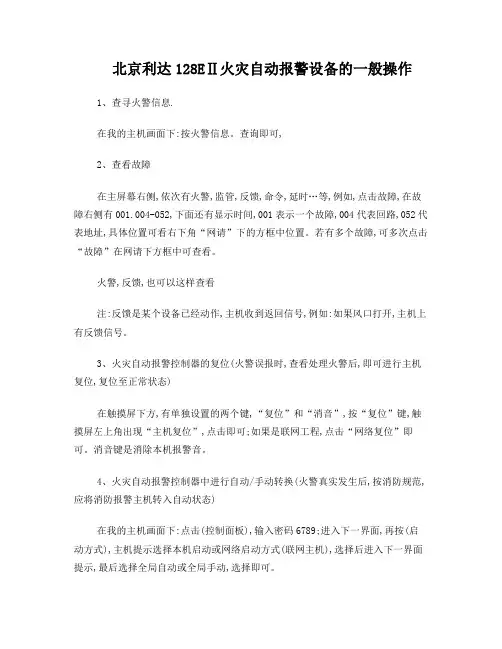

北京利达128EⅡ火灾自动报警设备的一般操作1、查寻火警信息.在我的主机画面下:按火警信息。
