施工电梯停层平台门安装技巧

施工电梯翻板门安装施工工法摘要：介绍了施工电梯翻板门的特点、适用范围及工艺原理，从翻板门设计、加工、安装、调试运行四方面，分析了电梯翻板门的施工操作要点，并对其质量控制、安全措施、后期效益进行了分析。

关键词：施工电梯，翻板门，接料平台，钢丝绳施工电梯是高层房屋建筑施工垂直运输机械，使用时间长，电梯的安全使用是工程管理的重点，采用施工电梯翻板门的工艺，可有效的防范施工电梯在使用过程中的高空坠物隐患。

1 施工电梯翻板门特点1)与传统施工电梯相比，免除了搭设电梯通道的步骤，节约了材料，加快了施工进度。

2)翻板直接铺于结构上，不会出现传统施工电梯与结构间留有空隙的情况，极大地避免了安全事故的发生。

2 适用范围适用于框架结构以及洞口尺寸满足翻板门下翻要求的剪力墙结构。

3 工艺原理3.1 制作原理施工电梯翻板门是将传统的上下中开门优化为下门翻到楼板上，既是电梯门的一部分，也是接料平台，两者兼顾，实用安全。

3.2 安装原理电梯翻板门是通过一根A12的钢丝绳、两个定滑轮固定电梯门的两部分，在关闭状态，钢丝绳通过定滑轮一头拴在门的上部分，一头拴在门的下半部分。

翻板的重量与门上部分的重量基本处于平衡。

打开状态也可保持稳定。

4 施工工艺流程及操作要点4.1 施工工艺流程翻板门设计→翻板门的加工→翻板门的安装→调试运行。

4.2 操作要点1)翻板门设计。

翻板门设计要做到电梯轿厢门与通道板合二为一、方便开启，将原先电梯桥厢上下中分门设计为下分门翻倒在结构上，既做门的一部分又是通道板。

要做到开启方便，这就要有传动装置，方案一，上分门与下分门分别设计，使用时，先开启上分门，再将下分门翻倒在结构上，使用完成后再归位到关闭状态。

方案二，上下分门统筹考虑，同时开启，同时关闭。

使用体验决定采用方案二。

要实现方案二需要找见开启门的平衡点，要做到普通人可以轻松开启关闭。

最后决定，上下分门依靠一根钢丝绳连接，通过两个定滑轮来实现两门同时开启，同时关闭，如图1所示。

施工电梯安装方案脚手架部分一、概述在施工电梯安装过程中，脚手架是支撑和搭设各种工作平台的重要工具，用于搭建施工电梯的安装架子。

本方案将从脚手架的选择、搭设、拆除等方面进行详细说明。

二、脚手架选择1.脚手架类型在施工电梯安装过程中，常用的脚手架类型包括门式脚手架、悬挑脚手架以及内架式脚手架。

根据实际工作需要选择合适的脚手架类型。

2.脚手架材料常见的脚手架材料主要包括钢管、扣件、铝合金等。

根据工程要求和使用情况，选择合适的脚手架材料。

3.脚手架规格根据施工电梯的尺寸和安装要求，选择合适的脚手架规格。

脚手架的高度、宽度和长度要与电梯的尺寸相匹配。

三、脚手架搭设1.确定搭设位置根据施工线路和安装工艺，确定脚手架的搭设位置。

在确定位置时要考虑到施工电梯的载荷和安全要求。

2.搭设基础在脚手架搭设前，先进行基础工作。

根据地面的情况和承重要求，选择合适的基础方式，如土块基础、混凝土基础等。

3.搭设脚手架框架根据脚手架规格，依次搭设脚手架的主体框架。

在搭设过程中要保证脚手架的稳固性和平整度。

4.安装脚手架配件根据脚手架的类型和规格，安装相应的脚手架配件，如水平杆、斜杆、支撑脚、连接件等。

确保脚手架的稳定性和安全性。

5.安装脚手架工作平台根据实际需求，安装脚手架的工作平台。

工作平台要满足施工需要，具备足够的承重能力和操作空间。

四、脚手架使用和维护1.使用注意事项在使用脚手架时，要按照安全操作规程进行操作，严禁超载，合理安排工作人员。

发现脚手架有松动、断裂等问题时，应及时修复或更换。

2.定期检查维护定期对脚手架进行检查和维护。

检查脚手架的各个部位是否完好，有无松动、断裂等问题。

对于有问题的部件，要及时更换或修复。

3.拆除脚手架在施工电梯安装完成后，要及时拆除脚手架。

拆除时要按照安全操作规程进行，防止意外事故的发生。

五、安全措施在施工电梯安装过程中使用脚手架时，要加强安全管理，做好以下措施：1.安全人员的配备：配备专职的安全管理人员，负责脚手架的安全管理和监督。

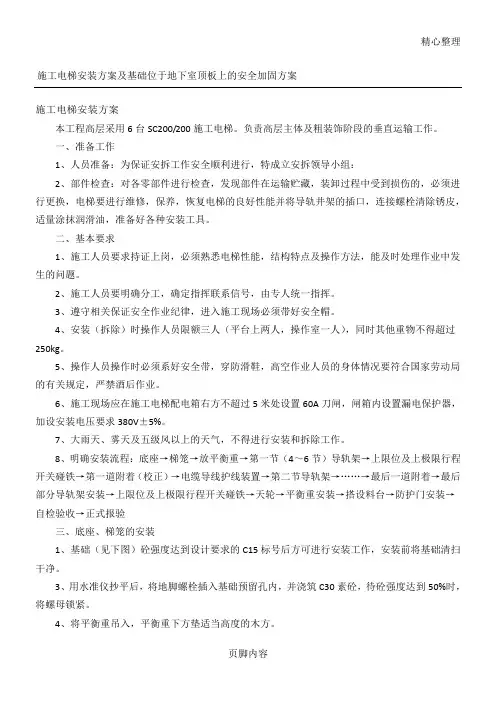

精心整理施工电梯安装方案及基础位于地下室顶板上的安全加固方案施工电梯安装方案本工程高层采用6台SC200/200施工电梯。

负责高层主体及粗装饰阶段的垂直运输工作。

一、准备工作1、人员准备：为保证安拆工作安全顺利进行，特成立安拆领导小组：2、部件检查：对各零部件进行检查，发现部件在运输贮藏，装卸过程中受到损伤的，必须进1234250kg。

5678自检验收→正式报验三、底座、梯笼的安装1、基础（见下图）砼强度达到设计要求的C15标号后方可进行安装工作，安装前将基础清扫干净。

3、用水准仪抄平后，将地脚螺栓插入基础预留孔内，并浇筑C30素砼，待砼强度达到50%时，将螺母锁紧。

4、将平衡重吊入，平衡重下方垫适当高度的木方。

5、梯笼偏差调整1）、齿轮与齿条啮合侧隙调整：啮合侧隙用靠背轮进行调整，松开靠背螺母转动偏心套，就可以改变啮合侧隙，用塞尺测量啮合侧隙，当侧隙达到设计要求时（0.3～0.5mm），将靠背轮螺母锁紧就可。

2）、梯笼相对于导轨井架对称的调整：a、使梯笼离开地面约10cm。

b、松开传动底板上的8个固定螺母，但不得卸下。

c、旋动传动底板，两侧的调整：使梯笼左右移动，当梯笼中心线相对于导轨井架中心线偏移小于def1234567确保安全施工。

）8、导轨井架接高到七～八节时需精确校准导轨井架的垂直度，其方法是：在导轨井架两垂直方向，距导轨井架约30米处，用经纬仪对齿条进行垂直观测，适当松动地脚螺母，用150×150不同厚度的调整垫，垫在底座导轨架与基础间的空隙处（尽可能的靠近导轨井架下的四条地脚螺栓），将导轨井架的垂直度调整到规定范围内（100米高时，垂直偏差不大于10厘米，每10米高度内允许偏差2厘米），紧固地脚螺栓，用调整垫将底笼与基础的空隙垫实，再用水泥浆填实抹平，待水泥砂浆凝固后，先进行导轨附着件及电缆导线装置的安装，再继续导轨架安装工作。

9、继续安装时，每装四节导轨井架都要进行一次垂直度核准。

施工电梯接料平台施工方案一、项目背景及目标最近几年，我国城市化进程加快，高层建筑如雨后春笋般崛起。

作为建筑行业的重要环节，施工电梯的接料平台施工显得尤为重要。

本项目旨在为施工电梯提供一个安全、高效、便捷的接料平台，确保施工顺利进行。

二、施工电梯接料平台设计原则1.安全性：确保施工电梯接料平台在施工过程中，能够有效保障作业人员的安全。

2.高效性：提高接料平台的作业效率，降低施工成本。

3.便捷性：便于施工电梯操作人员操作，减少作业时间。

4.可靠性：确保接料平台在恶劣环境下，仍能稳定运行。

三、施工电梯接料平台设计要点1.平台尺寸：根据施工电梯的尺寸，确定接料平台的长度、宽度和高度。

一般而言，平台长度应大于电梯宽度，宽度应大于电梯长度，高度以满足电梯进出口高度为准。

2.平台结构：采用高强度钢材，焊接成框架结构，表面铺设花纹钢板，增加摩擦力。

3.固定方式：采用膨胀螺栓将平台固定在楼板上，确保平台稳定。

4.防护栏杆：平台四周设置防护栏杆，高度不小于1.2米，中间设置防护网。

5.楼梯：根据平台高度，设置楼梯，方便作业人员上下。

6.接料平台照明：设置照明设备，确保夜间施工安全。

四、施工电梯接料平台施工流程1.施工前准备：检查施工电梯接料平台的设计图纸，了解施工要求，准备所需材料、设备和工具。

2.平台焊接：按照设计尺寸，焊接平台框架，确保焊接质量。

3.平台安装：采用膨胀螺栓将平台固定在楼板上，检查平台稳定性。

4.防护栏杆安装：焊接防护栏杆，安装防护网。

5.楼梯安装：根据平台高度，焊接楼梯，确保楼梯牢固。

6.接料平台照明安装：布置照明线路，安装照明设备。

7.施工电梯接料平台验收：检查平台焊接质量、稳定性、防护措施等，确保符合设计要求。

五、施工电梯接料平台施工注意事项1.施工过程中，严格遵守安全操作规程，确保作业人员安全。

2.严禁酒后作业，确保施工质量。

3.定期检查施工电梯接料平台，发现问题及时整改。

4.保持施工现场整洁，文明施工。
