数显游标卡尺操作指导书

XXX 有 限 公 司
作 业 文 件 文件编号
WI-S5-03-01-09 标题： 数显游标卡尺操作方法
版 本 号
A.0 页 数 1/1 1. 目的
为数显游标卡尺操作方法作详细说明，以保证能正确使用该量具。

2. 定义
无
3. 操作方法
1. 准备工作
（1） 擦干尺身保护膜表面，清洁各测量面。

（2） 松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常。

2. 测量
（1） 按开启键/关闭键（ON/OFF ），打开电源。

（2） 按测量单位键（mm ），选择所需要单位制。

（3） 移动尺框，使两外测量面手感接触后按置零键（ZERO ）置零，即可进行正常测量。

（4） 测试完毕后，按关闭键（OFF ），或尺框不移动，272秒后自动关闭电源。

4. 注意事项
4.1 开始使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦尺身保护膜表面。

4.2 在卡尺的任何部位不能施加电压，也不要用电笔刻字，以免损坏电子元件。

4.3 不使用时断开电源，或取出电池。

5. 相关记录
《成品检验原始记录》
编制 审核 批准 日期 紧固螺丝 测量单位键（mm ） 显示屏开启键/关闭键（ON/OFF ）
置零键 尺框。

一、普通（无表头）游标卡尺操作规范：1、普通游标卡尺的基本结构图2、普通游标卡尺的使用说明2.1 使用前，先松开尺框上的固定螺钉，将尺框平稳拉开。

用布将测量面、导向面擦干净。

2.2 检查“零”位：轻推尺框，使两个量爪测量面合并，观察游标“领”刻线与尺身“零”刻线应对齐，游标尾刻线与尺身相应刻线应对齐。

否则应送相关部门校正。

2.3测量外径尺寸时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数（如图所示）。

注意点：测量时，卡脚不得用力紧压工件，以免卡脚变形或磨损，影响测量的准确度。

2.4测量内孔尺寸时，两上卡脚应张开到略小于被测尺寸，再慢慢张开并轻轻地接触零件的内表面。

量爪应在孔的直径方向上测量。

2.4.1圆弧内测量爪测量（参照图示）圆弧内测量爪测量孔径、沟槽等内尺寸时，卡尺的读数L1量爪内测量面间的距离，被测的正确尺寸还应加上量爪的尺寸b,即L= L1+b 。

圆弧内量爪b的尺寸一般为10mm或20mm。

bL1L2.5 测量深度尺寸时，应使深度尺杆与被测工件底面相垂直(如图所示)3、游标卡尺的读法游标卡尺上的主尺刻线间距为l毫米，副尺有读数值为0．1毫米、0．05毫米、0．02毫米三种。

目前以0．02毫米的为最多。

游标卡尺的读数方法是：a、首先在主尺上读出副尺零线左面（零刻度线）所对尺寸的整数值。

b、其次找出副尺上与主尺刻度能对准的那一根刻线，读出尺寸的毫米小数值。

c、这样，整数与小数之和就是被测零件的尺寸。

举例子是0．02毫米游标卡尺所表示的尺寸。

4、注意事项4.1 不要把卡尺当作卡钳或螺丝扳手用，或把量爪的尖端用作画线工具。

4.2 移动尺框和微调装置时，应松开紧固螺钉。

4.3 带深度尺的卡尺，用完后要合并量爪(合并时，需留有1毫米左右的距离，以防止量爪磨损)。

否则，较细的深度尺露在外边，容易变形甚至折断。

卡尺使用完毕，必须擦净上油，放回卡尺盒内。

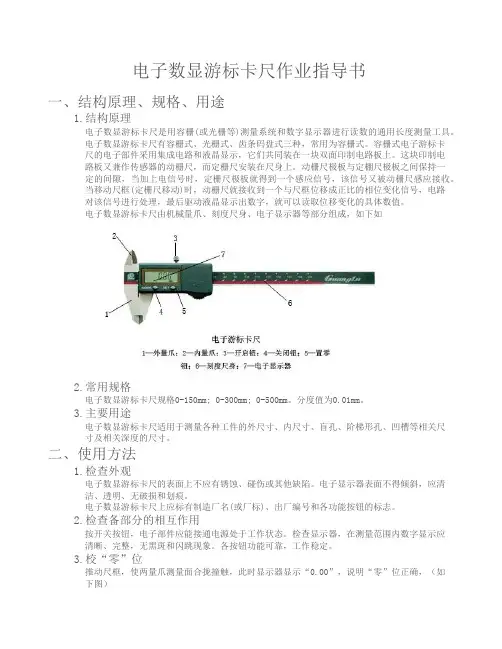

电子数显游标卡尺作业指导书一、结构原理、规格、用途1.结构原理电子数显游标卡尺是用容栅(或光栅等)测量系统和数字显示器进行读数的通用长度测量工具。

电子数显游标卡尺有容栅式、光栅式、齿条码盘式三种，常用为容栅式。

容栅式电子游标卡尺的电子部件采用集成电路和液晶显示，它们共同装在一块双面印制电路板上。

这块印制电路板又兼作传感器的动栅尺，而定栅尺安装在尺身上。

动栅尺极板与定棚尺极板之间保持一定的间隙，当加上电信号时，定栅尺极板就得到一个感应信号，该信号又被动栅尺感应接收。

当移动尺框(定栅尺移动)时，动栅尺就接收到一个与尺框位移成正比的相位变化信号，电路对该信号进行处理，最后驱动液晶显示出数字，就可以读取位移变化的具体数值。

电子数显游标卡尺由机械量爪、刻度尺身、电子显示器等部分组成，如下如2.常用规格电子数显游标卡尺规格0-150mm; 0-300mm; 0-500mm。

分度值为0.01mm。

3.主要用途电子数显游标卡尺适用于测量各种工件的外尺寸、内尺寸、盲孔、阶梯形孔、凹槽等相关尺寸及相关深度的尺寸。

二、使用方法1.检查外观电子数显游标卡尺的表面上不应有锈蚀、碰伤或其他缺陷。

电子显示器表面不得倾斜，应清洁、透明、无破损和划痕。

电子数显游标卡尺上应标有制造厂名(或厂标)、出厂编号和各功能按钮的标志。

2.检查备部分的相互作用按开关按钮，电子部件应能接通电源处于工作状态。

检查显示器，在测量范围内数字显示应清晰、完整，无黑斑和闪跳现象。

各按钮功能可靠，工作稳定。

3.校“零”位推动尺框，使两量爪测量面合拢撞触，此时显示器显示“0.00”，说明“零”位正确，（如下图）4.测量方法移动两位量爪之间的距离约大于被测零件，轻径移动、台拢两个外测量爪，与被测零件表面轻轻接触，量爪测量面与被测量面接触贴合后，即可读数。

如果要把测量结果记录下来，则从数据输出端口(如下图)引出数字打印装置即可。

三、使用保养注意事项1.环境温度和湿度要符合要求(温度0-40℃为宜，湿度为10%-80%) ，严禁强光长时间照射电子显示器，防止液晶老化。

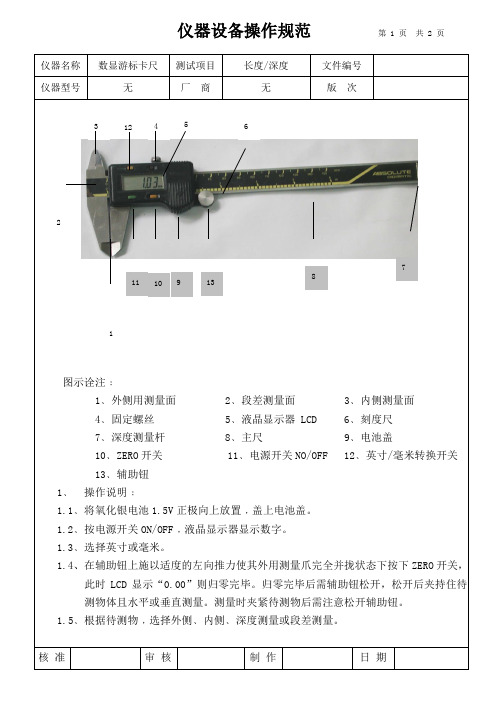

仪器设备操作规范 第 1 页 共 2 页
仪器名称 数显游标卡尺
测试项目 长度/深度
文件编号 仪器型号
无
厂 商
无
版 次
图示诠注﹕
1﹑外侧用测量面 2﹑段差测量面 3﹑内侧测量面 4﹑固定螺丝 5﹑液晶显示器 LCD 6﹑刻度尺 7﹑深度测量杆 8﹑主尺 9﹑电池盖
10﹑ZERO 开关 11﹑电源开关NO/OFF 12﹑英寸/毫米转换开关 13﹑辅助钮 1﹑ 操作说明﹕
1.1﹑将氧化银电池1.5V 正极向上放置﹐盖上电池盖。

1.2﹑按电源开关ON/OFF ﹐液晶显示器显示数字。

1.3﹑选择英寸或毫米。

1.4、在辅助钮上施以适度的左向推力使其外用测量爪完全并拢状态下按下ZERO 开关，
此时LCD 显示“0.00”则归零完毕。

归零完毕后需辅助钮松开，松开后夹持住待测物体且水平或垂直测量。

测量时夹紧待测物后需注意松开辅助钮。

1.5﹑根据待测物﹐选择外侧﹑内侧﹑深度测量或段差测量。

核 准
审 核
制 作
日 期
12 13
11
10
9
8
7
6
5
4
3 2
1
仪器设备操作规范
第 2 页共 2 页。

数显游标卡尺使用方法及注意事项游标卡尺标准化操作规程1.目的：规范ABS（数显）游标卡尺的使用操作2.范围：适用于ABS（数显）游标卡尺3.责任：生产人员4.内容4.1 安装电池和ORIGIN（原点）设定：装好电池后，会显示闪烁的“----”标志。

将外量爪置于闭合的状态下，持续按ORIGIN开关1秒以上。

会显示“0.00”或“0.000”（inch模式）的数字，表示ORIGIN（原点）的设定完成。

4.2 相对测量（INC）与绝对测量（ABS）4.2.1进行绝对值测量时：打开卡尺到置零的位置，短按ZERO/ABS开关（不满一秒）。

进行显示值的零点设置，会显示“INC”。

此后可以以此为零点开始测量。

4.2.2 进行绝对值测量时：打开开关电源时，卡尺总是处于绝对测量状态，显示绝对值。

如果未显示“INC”可以按原有的状态进行测量。

如果显示屏的左上部显示“INC”请按ZERO/ABS开关2秒以上。

“INC”显示消失。

此后可以从绝对原点进行测量。

4.3 切换in/mm：每按in/mm开关一次，英制显示（inch）与公制显示（mm）可以互相切换。

4.4 最小位数出现“E”：尺面太脏，本仪器无法计数等情况下会发生此错误。

请将尺盖表面擦拭干净。

4.5 注意事项4.5.1 装好电池后，请务必进行ORIGIN（原点）设定4.5.2 装好电池后，会显示闪烁的“----”标志，如这些标志不闪烁，请重新安装电池4.5.3 安装电池时，请注意以免损坏电池端子。

4.5.4 装好电池时，在按下ORIGIN开关到确定原点值得期间内，请不要滑动尺框。

否则，有可能造成错误计算。

数显卡尺操作作业指导书标题：数显卡尺操作作业指导书第一篇：引言数显卡尺是一种常用的测量工具，广泛应用于各个行业的生产和制造领域。

本篇文章将为大家提供一份详细的数显卡尺操作作业指导书，帮助大家正确、高效地使用数显卡尺完成测量任务。

一、数显卡尺的基本结构与工作原理数显卡尺由外围外观、专注段、测量段、液晶屏和按键组成。

其工作原理是通过感应测量物体尺寸来实现测量功能。

二、操作准备1. 确保数显卡尺电源充足，开启电源开关。

2. 检查数显卡尺的外观是否完好，无严重损坏和污渍。

3. 清除测量工作台面，确保工作环境整洁。

三、测量步骤1. 按下零位键，使液晶屏显示为“0”。

2. 使用数显卡尺的专注段钳住测量物体。

3. 轻轻转动测量段，直到液晶屏上显示与测量物体接触的位置。

4. 读取液晶屏上显示的数值，该数值即为测量结果。

5. 完成测量后，松开数显卡尺的专注段，将测量物体取出。

6. 关闭数显卡尺的电源开关，存放到指定位置。

四、常见问题与解决方法1. 液晶屏无显示可能原因：电池不足、电源开关未打开。

解决方法：更换电池或充电，打开电源开关。

2. 测量精度不准确可能原因：测量段与测量物体接触不稳。

解决方法：确保测量段与测量物体完全接触，轻轻旋转直到液晶屏显示与物体接触的位置。

3. 数显卡尺卡住无法旋转可能原因：测量段内部积聚灰尘或杂质。

解决方法：清理测量段内部的灰尘和杂质。

第二篇：五、维护与保养1. 定期清洁数显卡尺的外观和测量段，使用干净的软布轻轻擦拭。

2. 避免将数显卡尺暴露在高温、潮湿或腐蚀性环境下。

3. 长时间不使用数显卡尺时，应存放在干燥、通风的地方。

4. 注意不要在数显卡尺上敲打或撞击，以免造成损坏。

六、安全注意事项1. 使用数显卡尺时，注意保持手部和工作环境的干燥，避免滑倒和触电等事故。

2. 避免数显卡尺长时间暴露在阳光下，以防止损坏外壳和感应元件。

3. 使用完毕后，及时关闭电源开关，避免电池耗尽或发生短路。

设备型号编制/日期
设备编号审核/日期
文件编号批准/日期
设备名称数显游标卡尺第1版
第0次修改
操作步骤：
一、数显卡尺结构介绍
注：上图所示数显游标卡尺显示值以毫米为单位，分辨率为。

二、使用前准备
1.根据被测工件尺寸大小和精度要求，取用合适的游标卡尺，并用擦拭纸将游标卡尺的量爪擦拭干净；
2.按下游标卡尺电源开关键，将游标框推至零位，确定显示屏示值是否为零，如果不是，需按下调零键重置为零；
3.松开紧固螺钉，推动游标框，感觉要灵活，不能阻滞，也不能松动。

三、使用卡尺测量
1.测量种类
根据被测工件尺寸种类不同，可以将游标卡尺的测量尺寸种类分为：外尺寸、内尺寸和深度尺寸。

2.测量过程
a.外尺寸的测量：
测量外尺寸时，推动游标框使量爪间距略大于被测工件尺寸，使用固定量爪与工件贴合，再推动游标框让活动量爪与工件贴合，稍微游动一下活动量爪，找出最小尺寸，如下图所示。

b.内尺寸的测量：
与外尺寸的测量相近，测量内尺寸时，推动游标框使量爪间距略小于被测工件尺寸，将量爪沿着孔的中心线方向伸入孔内，使固定量爪与孔壁贴合，再推动游标框让活动量爪与孔壁贴合，稍微游动一下活动量爪，找出最大尺寸，如下图所示。

c.深度尺寸测量：
测量深度尺寸时，先将卡尺端面与被测工件顶端平面紧密贴合，再推动游标框伸出深度尺，这个过程中保持深度尺与顶端平面垂直，待深度尺接触底面，记下读数，如下图所示。

3.注意事项
a.使用游标卡尺测量时，推动游标框的力不能过大，也不能太小，能够让工件卡
尺的测量部充分接触即可；。

数显游标卡尺操作规程
《数显游标卡尺操作规程》
一、安装
1. 将数显游标卡尺放置在平稳的工作台上，确保没有任何杂物阻碍其正常使用。

2. 插入合适的电池，确保电池极性正确。

3. 检查数显游标卡尺的显示屏是否亮起，确认电池已经正常安装。

二、使用
1. 用手轻轻打开数显游标卡尺的测量夹头，将测量物件放置在夹头之间。

2. 轻轻旋转测量部分，使之与测量物件接触。

3. 确保测量物件在夹头之间没有松动，避免对测量结果造成影响。

4. 读取显示屏上的数值，这个数值就是测量物件的尺寸。

三、注意事项
1. 使用前请检查数显游标卡尺的外观是否完好，若有损坏应立即维修或更换。

2. 使用时应轻手轻脚，避免碰撞或摔落导致设备损坏。

3. 定期清洁数显游标卡尺的测量部分，避免因灰尘或杂物影响测量结果。

4. 使用完毕后应关掉数显游标卡尺的电源，避免电池耗尽。

四、停用与维护
1. 若数显游标卡尺需要停用，应将电池取出，存放在阴凉干燥处。

2. 定期对数显游标卡尺进行维护保养，确保其灵敏度和准确度。

3. 避免在高温或潮湿环境下使用数显游标卡尺，避免设备受损。

通过以上操作规程，我们可以正确、有效地操作数显游标卡尺，保证测量的准确性和仪器的长期使用。

XX XX PRECISE MOULD Co., LTDXX XX 精密模具有限公司PROCEDURE DOCUMENT程序文件文件名称：游标卡尺作业指导书文件编号：WI-QA-007 版本号: A0 编制：日期：审核：日期：批准：日期：发布：日期：会签：1.目的为规范游标卡尺操作/保养作业,便于操作人员正确迅速方便地使用该量具,减少测量误差。

2.范围使用于本厂游标卡尺之操作 3 具体内容数显卡尺各部件的名称与作用： 1 122221内爪（测量内尺寸）; 2外爪（测量外尺寸）; 3高度差测定面（测量有台阶状的尺寸）; 4深度尺（测量深度尺寸）; 5滑尺（沿主尺滑动的装置）; 6 主尺（读取所测值的整数部份）; 7.滑尺固定螺钉（固定滑尺）; 8. LCD 显示窗（直接在LCD 窗口读取所测值）;9. 电池盖 （保护电池，防止漏电）; 10. ON/OFF （ 开关键）1234689131051112711. ORIGIN(原点)设定：装上电池/打开电源后，在外测量面闭合的状态下，请按ORIGIN键，此时显示时ORIGIN（原点）已被设定好。

INCH （公英制转换）ABS (清零/绝对值测定).数显卡尺的操作步骤：使用卡尺前，先用干净的小纸片或碎布对测量面进行清洁。

使用时将量测面合起来，当外爪靠拢时按“ZERO”归零。

尽量将被测物体夹在靠近主尺的根部，使整个测定面紧挨着被测物体；测定内侧时,求其最大测定值，测定槽宽时,求其最小测定值，测定深度时,对着测定面将测深尺设为直角，测高度差时测定面要紧挨着被测物体。

.卡尺的保养注意事：多次多点测量时,应定时对“零”位确认。

每天使用后,用渗有防锈油的无尘布清洁卡尺各部位。

注：特别是测量面要加适量的防锈油。

保管时两卡爪要保留1mm的间距,防止热胀冷缩对测量爪的损伤。

数显卡尺LCD显示屏上出现字母“B”时，则表示电池的电压不足，需要更换电池，数显卡尺三个月以上不使用时,应从卡尺内取出电池并妥善保管。
