数控机床安装调试注意事项

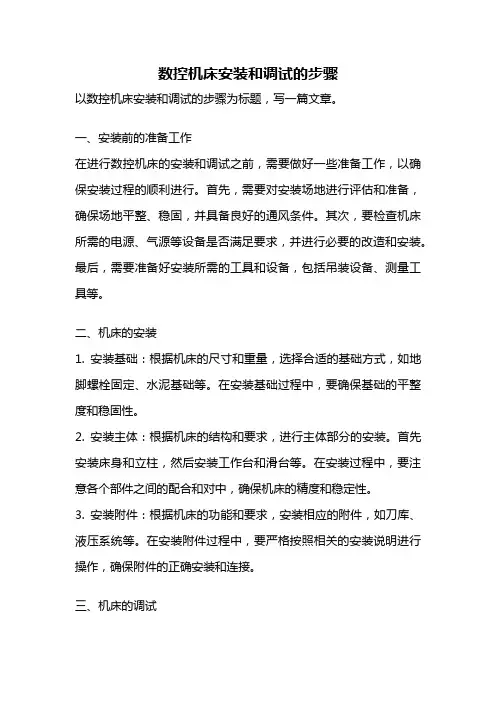

数控机床安装和调试的步骤以数控机床安装和调试的步骤为标题，写一篇文章。

一、安装前的准备工作在进行数控机床的安装和调试之前，需要做好一些准备工作，以确保安装过程的顺利进行。

首先，需要对安装场地进行评估和准备，确保场地平整、稳固，并具备良好的通风条件。

其次，要检查机床所需的电源、气源等设备是否满足要求，并进行必要的改造和安装。

最后，需要准备好安装所需的工具和设备，包括吊装设备、测量工具等。

二、机床的安装1. 安装基础：根据机床的尺寸和重量，选择合适的基础方式，如地脚螺栓固定、水泥基础等。

在安装基础过程中，要确保基础的平整度和稳固性。

2. 安装主体：根据机床的结构和要求，进行主体部分的安装。

首先安装床身和立柱，然后安装工作台和滑台等。

在安装过程中，要注意各个部件之间的配合和对中，确保机床的精度和稳定性。

3. 安装附件：根据机床的功能和要求，安装相应的附件，如刀库、液压系统等。

在安装附件过程中，要严格按照相关的安装说明进行操作，确保附件的正确安装和连接。

三、机床的调试1. 电气调试：进行机床的电气连接和调试。

首先，检查机床的电源连接是否正确，是否符合电气图纸的要求。

然后，进行电气系统的调试，包括各个电气元件的连接和功能测试，以及电气系统的保护和安全装置的调试。

2. 机械调试：进行机床的机械部分的调试。

首先，检查机床各个运动部件的润滑和传动装置的工作情况。

然后，进行机床的手动操作和自动循环运行，测试各个运动部件的精度和稳定性。

同时，进行机床的各项功能测试，如刀具换位、自动送料等。

3. 数控系统调试：进行数控系统的连接和调试。

首先，检查数控系统的连接和通信是否正常。

然后，进行数控系统的参数设置和功能测试，包括各轴的运动范围、速度和加减速度的设置，以及程序的编辑和运行等。

四、安全检查和验收在机床安装和调试完成后，还需要进行安全检查和验收。

首先，对机床的各项安全装置进行检查和测试，确保其正常工作。

然后，对机床的各项功能和性能进行全面测试，包括精度、重复定位精度、加工质量等。

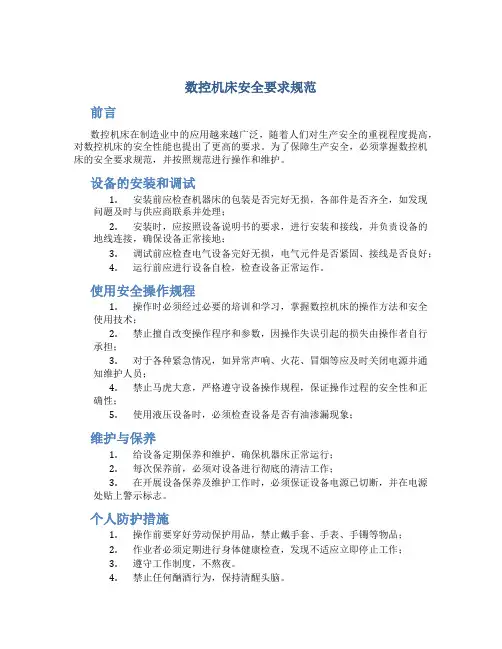

数控机床安全要求规范前言数控机床在制造业中的应用越来越广泛，随着人们对生产安全的重视程度提高，对数控机床的安全性能也提出了更高的要求。

为了保障生产安全，必须掌握数控机床的安全要求规范，并按照规范进行操作和维护。

设备的安装和调试1.安装前应检查机器床的包装是否完好无损，各部件是否齐全，如发现问题及时与供应商联系并处理；2.安装时，应按照设备说明书的要求，进行安装和接线，并负责设备的地线连接，确保设备正常接地；3.调试前应检查电气设备完好无损，电气元件是否紧固、接线是否良好；4.运行前应进行设备自检，检查设备正常运作。

使用安全操作规程1.操作时必须经过必要的培训和学习，掌握数控机床的操作方法和安全使用技术；2.禁止擅自改变操作程序和参数，因操作失误引起的损失由操作者自行承担；3.对于各种紧急情况，如异常声响、火花、冒烟等应及时关闭电源并通知维护人员；4.禁止马虎大意，严格遵守设备操作规程，保证操作过程的安全性和正确性；5.使用液压设备时，必须检查设备是否有油渗漏现象；维护与保养1.给设备定期保养和维护，确保机器床正常运行；2.每次保养前，必须对设备进行彻底的清洁工作；3.在开展设备保养及维护工作时，必须保证设备电源已切断，并在电源处贴上警示标志。

个人防护措施1.操作前要穿好劳动保护用品，禁止戴手套、手表、手镯等物品；2.作业者必须定期进行身体健康检查，发现不适应立即停止工作；3.遵守工作制度，不熬夜。

4.禁止任何酗酒行为，保持清醒头脑。

结语以上是数控机床安全要求规范的简要说明。

在实际生产过程中，操作者必须认真遵守，从而保证生产安全的有效性。

由于每个设备的操作方法略有不同，这份规范也仅作为参考，如果实木操作过程中有任何问题，请立即停机并通知有关维护人员。

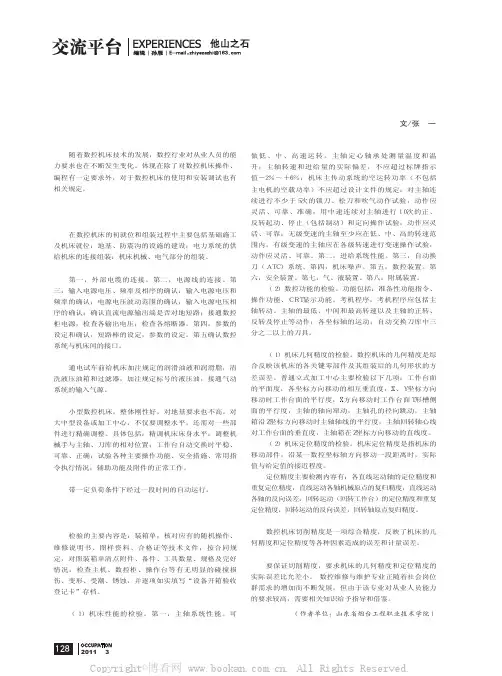

ＯＣＣＵＰＡＴＩＯＮ2011 3128数控机床的安装、调试与验收文/张　一随着数控机床技术的发展，数控行业对从业人员的能力要求也在不断发生变化。

体现在除了对数控机床操作、编程有一定要求外，对于数控机床的使用和安装调试也有相关规定。

一、数控机床的安装与调试１．数控机床的初就位和组装在数控机床的初就位和组装过程中主要包括基础施工及机床就位：地基、防震沟的设施的建设；电力系统的供给机床的连接组装：机床机械、电气部分的组装。

２．数控系统的连接和调整第一，外部电缆的连接。

第二，电源线的连接。

第三，输入电源电压、频率及相序的确认：输入电源电压和频率的确认；电源电压波动范围的确认；输入电源电压相序的确认；确认直流电源输出端是否对地短路；接通数控柜电源，检查各输出电压；检查各熔断器。

第四，参数的设定和确认，短路棒的设定，参数的设定。

第五确认数控系统与机床间的接口。

３．通电试车通电试车前给机床加注规定的润滑油液和润滑脂，清洗液压油箱和过滤器，加注规定标号的液压油，接通气动系统的输入气源。

４．机床精度和功能的调试小型数控机床，整体刚性好，对地基要求也不高。

对大中型设备或加工中心，不仅要调整水平，还需对一些部件进行精确调整。

具体包括：精调机床床身水平；调整机械手与主轴、刀库的相对位置；工作台自动交换时平稳、可靠、正确；试验各种主要操作功能、安全措施、常用指令执行情况；辅助功能及附件的正常工作。

５．机床试运行带一定负荷条件下经过一段时间的自动运行。

二、数控机床的验收　１．开箱检验和外观检查检验的主要内容是：装箱单；核对应有的随机操作、维修说明书、图样资料、合格证等技术文件；按合同规定，对照装箱单清点附件、备件、工具数量、规格及完好情况；检查主机、数控柜、操作台等有无明显的碰撞损伤、变形、受潮、锈蚀，并逐项如实填写“设备开箱验收登记卡”存档。

２．机床性能及数控功能的检验（１）机床性能的检验。

第一，主轴系统性能。

可做低、中、高速运转。

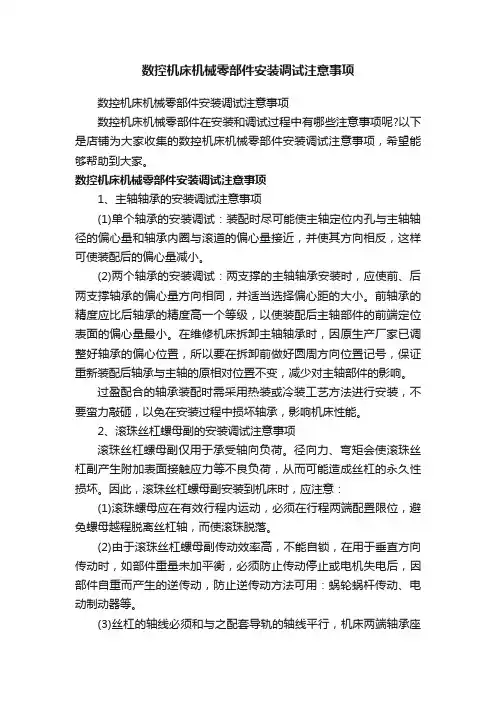

数控机床机械零部件安装调试注意事项数控机床机械零部件安装调试注意事项数控机床机械零部件在安装和调试过程中有哪些注意事项呢?以下是店铺为大家收集的数控机床机械零部件安装调试注意事项，希望能够帮助到大家。

数控机床机械零部件安装调试注意事项1、主轴轴承的安装调试注意事项(1)单个轴承的安装调试：装配时尽可能使主轴定位内孔与主轴轴径的偏心量和轴承内圈与滚道的偏心量接近，并使其方向相反，这样可使装配后的偏心量减小。

(2)两个轴承的安装调试：两支撑的主轴轴承安装时，应使前、后两支撑轴承的偏心量方向相同，并适当选择偏心距的大小。

前轴承的精度应比后轴承的精度高一个等级，以使装配后主轴部件的前端定位表面的偏心量最小。

在维修机床拆卸主轴轴承时，因原生产厂家已调整好轴承的偏心位置，所以要在拆卸前做好圆周方向位置记号，保证重新装配后轴承与主轴的原相对位置不变，减少对主轴部件的影响。

过盈配合的轴承装配时需采用热装或冷装工艺方法进行安装，不要蛮力敲砸，以免在安装过程中损坏轴承，影响机床性能。

2、滚珠丝杠螺母副的安装调试注意事项滚珠丝杠螺母副仅用于承受轴向负荷。

径向力、弯矩会使滚珠丝杠副产生附加表面接触应力等不良负荷，从而可能造成丝杠的永久性损坏。

因此，滚珠丝杠螺母副安装到机床时，应注意：(1)滚珠螺母应在有效行程内运动，必须在行程两端配置限位，避免螺母越程脱离丝杠轴，而使滚珠脱落。

(2)由于滚珠丝杠螺母副传动效率高，不能自锁，在用于垂直方向传动时，如部件重量未加平衡，必须防止传动停止或电机失电后，因部件自重而产生的逆传动，防止逆传动方法可用：蜗轮蜗杆传动、电动制动器等。

(3)丝杠的轴线必须和与之配套导轨的轴线平行，机床两端轴承座的中心与螺母座的中心必须三点成一线。

(4)滚珠丝杠螺母副安装到机床时，不要将螺母从丝杠轴上卸下来。

如必须卸下来时，要使用辅助套，否则装卸时滚珠有可能脱落。

(5)螺母装入螺母座安装孔时，要避免撞击和偏心。

数控车床驱动系统的安装与调试指导书一、引言数控车床是一种装备有数控装置的机床，能够通过数字编程来控制刀具在工件上的运动，实现自动加工工序的机床。

而数控车床驱动系统是数控车床的核心部件之一，负责控制刀架和刀具的运动。

本指导书旨在向用户提供数控车床驱动系统的安装与调试指导，以确保系统的正确安装和可靠运行。

二、安装前的准备工作1. 确保车床和驱动系统都处于关机状态，并断开电源。

2. 提前准备好所需的安装工具和设备，如扳手、螺丝刀、电缆等。

3. 仔细阅读驱动系统的产品说明书和安装手册，了解系统的组成和安装要求。

三、安装步骤1. 解包并检查设备：将驱动系统从包装箱中取出，检查是否有任何损坏或缺陷。

请务必保存所有包装材料和配件，以备之后的维修和保养。

2. 安装电源线：将驱动系统的电源线插入电源插座，并确保插头牢固连接。

3. 连接信号线：使用所提供的信号线将驱动系统与数控控制器连接。

依据系统的连接图和说明书，逐一连接各个信号线。

4. 安装驱动模块：根据系统的结构和布局，将驱动模块安装到指定位置。

使用所提供的螺丝和螺母将驱动模块牢固固定。

5. 连接电机：根据车床与驱动系统的配合，将电机与驱动系统连接。

确保连接正确无误，且电机固定可靠。

6. 接通电源：检查所有连接点是否牢固，并确保电源线与插座连接稳定。

接通电源，启动驱动系统，并观察指示灯是否亮起，以确认系统是否正常启动。

四、调试步骤1. 检查连接：仔细检查所有连接点，确保电机和控制器之间的连接正确稳定。

2. 参数设置：根据车床的具体参数和加工要求，在数控控制器上进行参数设置。

确保速度、行程、加速度等参数设置符合实际需求。

3. 轴向校准：采用数控控制器的校准功能，对车床的各个坐标轴进行校准。

校准时需注意安全，避免车床在校准过程中受到损坏。

4. 运行测试：在调试模式下，通过数控控制器发送指令，观察刀架和刀具的运动是否符合预期。

根据测试结果，对系统进行必要的调整和校准。

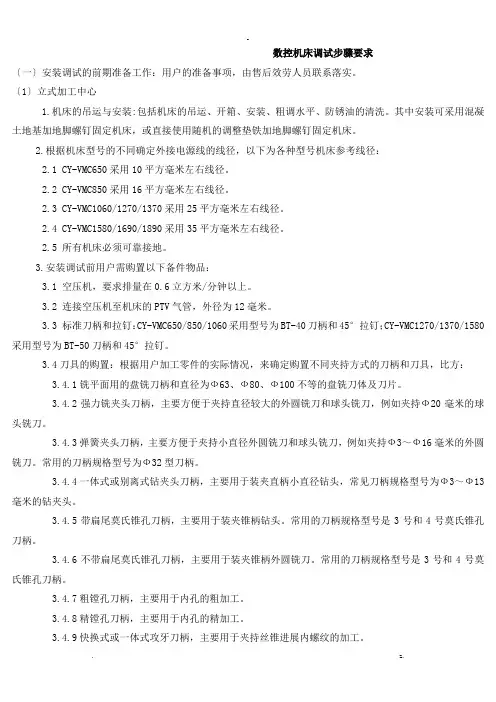

数控机床调试步骤要求〔一〕安装调试的前期准备工作：用户的准备事项，由售后效劳人员联系落实。

〔1〕立式加工中心1.机床的吊运与安装:包括机床的吊运、开箱、安装、粗调水平、防锈油的清洗。

其中安装可采用混凝土地基加地脚螺钉固定机床，或直接使用随机的调整垫铁加地脚螺钉固定机床。

2.根据机床型号的不同确定外接电源线的线径，以下为各种型号机床参考线径：2.1 CY-VMC650采用10平方毫米左右线径。

2.2 CY-VMC850采用16平方毫米左右线径。

2.3 CY-VMC1060/1270/1370采用25平方毫米左右线径。

2.4 CY-VMC1580/1690/1890采用35平方毫米左右线径。

2.5 所有机床必须可靠接地。

3.安装调试前用户需购置以下备件物品：3.1 空压机，要求排量在0.6立方米/分钟以上。

3.2 连接空压机至机床的PTV气管，外径为12毫米。

3.3 标准刀柄和拉钉：CY-VMC650/850/1060采用型号为BT-40刀柄和45°拉钉；CY-VMC1270/1370/1580采用型号为BT-50刀柄和45°拉钉。

3.4刀具的购置：根据用户加工零件的实际情况，来确定购置不同夹持方式的刀柄和刀具，比方：3.4.1铣平面用的盘铣刀柄和直径为Ф63、Ф80、Ф100不等的盘铣刀体及刀片。

3.4.2强力铣夹头刀柄，主要方便于夹持直径较大的外圆铣刀和球头铣刀，例如夹持Ф20毫米的球头铣刀。

3.4.3弹簧夹头刀柄，主要方便于夹持小直径外圆铣刀和球头铣刀，例如夹持Ф3～Ф16毫米的外圆铣刀。

常用的刀柄规格型号为Ф32型刀柄。

3.4.4一体式或别离式钻夹头刀柄，主要用于装夹直柄小直径钻头，常见刀柄规格型号为Ф3～Ф13毫米的钻夹头。

3.4.5带扁尾莫氏锥孔刀柄，主要用于装夹锥柄钻头。

常用的刀柄规格型号是3号和4号莫氏锥孔刀柄。

3.4.6不带扁尾莫氏锥孔刀柄，主要用于装夹锥柄外圆铣刀。

数控机床的安全操作与维护保养一.安全操作为了正确合理地使用数控机床，减少其故障的发生率，操作方法。

经机床管理人员同意方可操作机床。

（1）开机前的注意事项1操作人员必须熟悉该数控机床的性能，操作方法。

经机床管理人员同意方可操作机床。

2机床通电前，先检查电压、气压、油压是否符合工作要求。

3检查机床可动部分是否处于可正常工作状态。

4检查工作台是否有越位，超极限状态。

5检查电气元件是否牢固，是否有接线脱落。

6检查机床接地线是否和车间地线可靠连接（初次开机特别重要）。

7已完成开机前的准备工作后方可合上电源总开关。

（2）开机过程注意事项1严格按机床说明书中的开机顺序进行操作。

2一般情况下开机过程中必须先进行回机床参考点操作，建立机床做标系。

3开机后让机床空运转15min以上，使机床达到平衡状态。

4关机以后必须等待5min以上才可以进行再次开机，没有特殊情况不得随意频繁进行开机或关机操作。

（3）调试过程注意事项1编辑、修改、调试好程序。

若是首件试切必须进行空运行，确保程序正确无误。

2按工艺要求安装、调试好夹具，并清除各定位面的铁屑和杂物。

3按定位要求装夹好工件，确保定位正确可靠。

不得在加工过程中发生工件有松动现象。

4安装好所要用的刀具，若是加工中心，则必须使刀具在刀库上的刀位号与程序中的刀号严格一致。

5按工件上的编程原点进行对刀，建立工件坐标系。

若用多把刀具，则其余各把刀具分别进行长度补偿或刀尖位置补偿。

6设置好刀具半径补偿。

7确认冷却液输出通畅，流量充足。

8再次检查所建立的工件坐标系是否正确。

9以上各点准备好后方可加工工件。

（4）加工过程注意事项1加工过程中，不得调整刀具和测量工件尺寸。

2自动加工中，自始至终监视运转状态，严禁离开机床，遇到问题及时解决，防止发生不必要的事故。

3定时对工件进行检验。

确定刀具是否磨损等情况。

4关机时，或交接班时对加工情况，重要数据等作好记录。

5机床各轴在关机时远离其参考点，或停在中间位置，使工作台重心稳定。

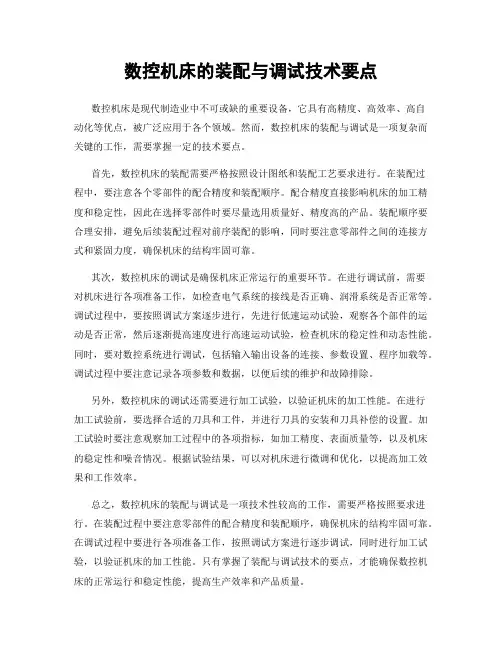

数控机床的装配与调试技术要点数控机床是现代制造业中不可或缺的重要设备，它具有高精度、高效率、高自动化等优点，被广泛应用于各个领域。

然而，数控机床的装配与调试是一项复杂而关键的工作，需要掌握一定的技术要点。

首先，数控机床的装配需要严格按照设计图纸和装配工艺要求进行。

在装配过程中，要注意各个零部件的配合精度和装配顺序。

配合精度直接影响机床的加工精度和稳定性，因此在选择零部件时要尽量选用质量好、精度高的产品。

装配顺序要合理安排，避免后续装配过程对前序装配的影响，同时要注意零部件之间的连接方式和紧固力度，确保机床的结构牢固可靠。

其次，数控机床的调试是确保机床正常运行的重要环节。

在进行调试前，需要对机床进行各项准备工作，如检查电气系统的接线是否正确、润滑系统是否正常等。

调试过程中，要按照调试方案逐步进行，先进行低速运动试验，观察各个部件的运动是否正常，然后逐渐提高速度进行高速运动试验，检查机床的稳定性和动态性能。

同时，要对数控系统进行调试，包括输入输出设备的连接、参数设置、程序加载等。

调试过程中要注意记录各项参数和数据，以便后续的维护和故障排除。

另外，数控机床的调试还需要进行加工试验，以验证机床的加工性能。

在进行加工试验前，要选择合适的刀具和工件，并进行刀具的安装和刀具补偿的设置。

加工试验时要注意观察加工过程中的各项指标，如加工精度、表面质量等，以及机床的稳定性和噪音情况。

根据试验结果，可以对机床进行微调和优化，以提高加工效果和工作效率。

总之，数控机床的装配与调试是一项技术性较高的工作，需要严格按照要求进行。

在装配过程中要注意零部件的配合精度和装配顺序，确保机床的结构牢固可靠。

在调试过程中要进行各项准备工作，按照调试方案进行逐步调试，同时进行加工试验，以验证机床的加工性能。

只有掌握了装配与调试技术的要点，才能确保数控机床的正常运行和稳定性能，提高生产效率和产品质量。

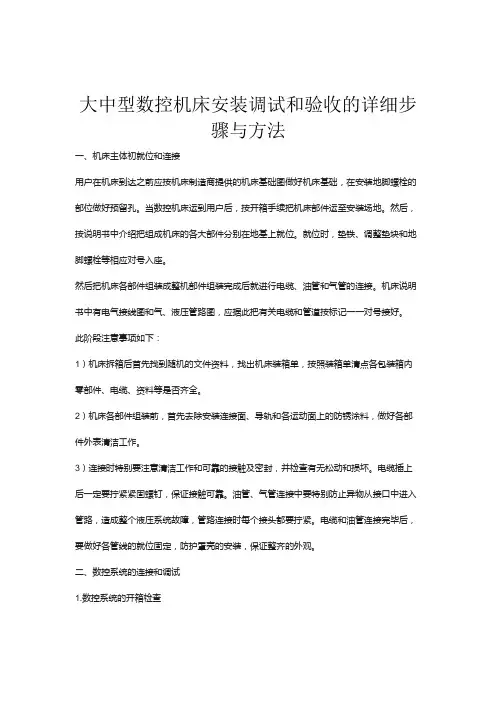

大中型数控机床安装调试和验收的详细步骤与方法一、机床主体初就位和连接用户在机床到达之前应按机床制造商提供的机床基础图做好机床基础，在安装地脚螺栓的部位做好预留孔。

当数控机床运到用户后，按开箱手续把机床部件运至安装场地。

然后，按说明书中介绍把组成机床的各大部件分别在地基上就位。

就位时，垫铁、调整垫块和地脚螺栓等相应对号入座。

然后把机床各部件组装成整机部件组装完成后就进行电缆、油管和气管的连接。

机床说明书中有电气接线图和气、液压管路图，应据此把有关电缆和管道按标记一一对号接好。

此阶段注意事项如下：1）机床拆箱后首先找到随机的文件资料，找出机床装箱单，按照装箱单清点各包装箱内零部件、电缆、资料等是否齐全。

2）机床各部件组装前，首先去除安装连接面、导轨和各运动面上的防锈涂料，做好各部件外表清洁工作。

3）连接时特别要注意清洁工作和可靠的接触及密封，并检查有无松动和损坏。

电缆插上后一定要拧紧紧固螺钉，保证接触可靠。

油管、气管连接中要特别防止异物从接口中进入管路，造成整个液压系统故障，管路连接时每个接头都要拧紧。

电缆和油管连接完毕后，要做好各管线的就位固定，防护罩壳的安装，保证整齐的外观。

二、数控系统的连接和调试1.数控系统的开箱检查无论是单个购入的数控系统还是与机床配套整机购入的数控系统，到货开箱后都应进行仔细检查。

检查包括系统本体和与之配套的进给速度控制单元和伺服电动机、主轴控制单元和主轴电动机。

2.外部电缆的连接外部电缆连接是指数控装置与外部MDI/CRT单元、强电柜、机床操作面板、进给伺服电动机动力线与反馈线、主轴电动机动力线与反馈信号线的连接及与手摇脉冲发生器等的连接。

应使这些符合随机提供的连接手册的规定。

最后还应进行地线连接。

3.数控系统电源线的连接应在切断数控柜电源开关的情况下连接数控柜电源变压器原边的输入电缆。

4.设定的确认数控系统内的印刷线路板上有许多用跨接线短路的设定点，需要对其适当设定以适应各种型号机床的不同要求。

数控机床调试知识点总结一、数控机床调试概述数控机床调试是指在数控机床安装、调试及使用过程中的一系列工作，目的是使数控机床能够正常运转，并且满足工件加工的要求。

数控机床调试是数控机床的重要环节，对于提高数控机床的加工精度和效率具有重要作用。

数控机床调试工作主要包括机床设备及附件的安装、电气系统的调试、传感器及执行机构的调试以及数控系统的参数设置和调试等内容。

二、数控机床调试技术要点1.数控机床设备及附件的安装数控机床设备及附件的安装是数控机床调试的第一步。

正确的安装可以有效地保障数控机床的正常运行。

在安装过程中，必须按照数控机床的安装图纸进行布置，确保每个零部件的位置准确无误。

另外，需要特别注意的是在安装过程中要进行合理的设备传动、夹具的安装，以及床身的水泥基础的浇筑，这些都是数控机床正常运行所必需的。

2.电气系统的调试数控机床的电气系统包括主要电路、控制电路、辅助电路等。

在调试电气系统时，需要对电气柜内电路进行检查，确保各种电缆连接正确，不互相搭线、短路、断路等现象。

此外，还需要对电气元件如接触器、断路器、继电器等进行检查和调试。

在电气系统调试完成后，还需要进行电气故障预防性测试，确保数控机床在运行过程中不会发生电气故障。

3.传感器及执行机构的调试传感器及执行机构是数控机床的重要组成部分，对于数控机床的精度、稳定性和可靠性有重要影响。

在调试这些部分时，需要仔细检查各种传感器的接线是否正确，传感器的灵敏度是否适当。

对于执行机构如伺服电机、液压执行机构等，需要进行调试以确保其运转准确、平稳。

4.数控系统的参数设置和调试数控系统是数控机床的核心部分，通过对数控系统的参数设置和调试可以有效地提高数控机床的加工精度和效率。

在进行数控系统的参数设置和调试时，需要根据具体的工件加工要求设置数控系统的加工参数，如进给速度、主轴转速、加工路径等。

此外，还需要对数控系统的各个功能进行测试，确保各种功能可以正常运行。

数控铣床的安装调试和使用方法数控铣床的安装调试和使用方法：一、数控铣床的安装：一般的数控铣床是机电一体化设计，从制造厂发货到用户，都是整机装运，不需解体包装。

因此用户收到机床后，只需按说明书的规定进行即可。

注意以下几个方面： 1、开箱：机床开箱后，首先根据包装标志找到随机技术文件，按技术文件中的装箱清单清点附件、工具、备件等。

如箱内实物与装箱单不符，应及时与制造厂联系。

然后，仔细阅读说明书，按说明书指导进行安装工作。

2、吊运：按照说明书中的吊装图，在适当的位置垫上木块或厚布，防止钢丝绳碰伤油漆和加工面。

在吊运过程中，应尽量降低机床的重心。

如果，数控机床的电龟是分离的，则电柜顶部一般有吊环供吊运时使用。

3、调整：对于数控铣床，主机是整机发运，出厂前都一调整好，用户在安装中应注意：油压的调整、自动润滑的调整以及重点检查防止升降台垂向下滑装置是否起作用等。

二、数控铣床的调试与验收：对于一般的数控铣床来说，主机是整机发运，出厂前都已调整好。

但用户在使用前仍需注意以下几点：数控铣床的调试：1、油压的调整：因为液压变速、液压拉力等机构都需要合适的压力，所以机床开箱后，清除防锈用的油封，即向油池中灌油，开动油泵调整油压，一般在1—2Pa的压力即可。

2、自动润滑的调整：数控铣床大多采用自动定时定量润滑站供油，开车前检查一下润滑油泵是否按规定的时间启动。

这些时间的调整一般由继电器进行的。

重点检查防止升降台垂向下滑装置是否作用。

检查方法很简单，在机床通电的情况下，在床身固定表座，用千分表测头指向工作台面，然后将工作台突然断电，通过千分表观察工作台面是否下沉，变化在0。

01—0。

02mm 是允许的，下滑太多会影响批量加工零件的一致性。

此时，可调整自锁器调节。

3、数控铣床的验收：对于数控铣床的验收，目前主要根据国家颁布的专业标准。

有ZBJ54014-88，ZBnJ54015-88两种。

机床出厂前已在制造厂内按上述两项标准检查合格，由质检部门签发的产品合格说明书，用户可按照合格说明书中的项目，根据本单位实际掌握的检测手段，抽检或全部复检各项精度，如有不合格项目，可向制造厂提出交涉。

数控机床液压系统安装及调试注意事项液压传动由于其传动平稳，便于实现频繁平稳的换向以及可以获得较大的力和力矩，在较大范围内可以实现无级变速，在数控机床的主轴内刀具自动夹紧与松开、主轴变速、换刀机械手、工作台交换、工作台分度等机构中得到了广泛应用。

（一）液压系统安装调试时应注意：1、在液压元件安装前，需对全部元件进行清洗。

2、在液压元件安装全过程中要特别注意洁净，防止异物进入液压系统，造成液压系统故障。

3、油泵进出油口管路切勿接错，泵、缸、阀等元件的密封件要正确安装。

4、液压系统管路连接完毕后，要做好各管路的就位固定，管路中不允许有死弯。

5、加油前，整个系统必须清洗干净，液压油需过滤后才能加入油箱。

注意新旧油不可混用，因为旧油中含有大量的固体颗粒、水分、胶质等杂质。

6、调试过程中要观察系统中泵、缸、阀等元件工作是否正常，有无泄漏，油压、油温、油位是否在允许值范围内。

气动装置的气源容易获得，机床可以不必再单独配送动力源，装置结构简单，工作介质不污染环境，工作速度快，动作频率高，适合于频繁启动的辅助工作。

它在过载时也比较安全，不易发生过载损坏机件等事故。

在数控机床的主轴内刀具自动夹紧与松开、主轴锥孔切屑的清理、刀库卸刀、机床防护门的自动开关、交换工作台自动吹屑清理定位基准面等机构中得到了广泛应用。

（二）气动系统安装调试时应注意：1、安装前应对元件进行清洗，必要时要进行密封试验。

2、各类阀体上的箭头方向或标记，要符合气流流动方向。

3、动密封圈不要装得太紧，尤其是U形密封圈，否则阻力太大。

4、移动缸的中心线与负载作用力的中心线要同心，否则引起侧向力，使密封件加速磨损，活塞杆弯曲。

5、系统压力要调整适当，一般为0.6MPa。

6、气动三联件应工作正常。

数控系统信号电缆的连接包括数控装置与MDI/CRT单元、电气柜、机床控制面板、主轴伺服单元、进给伺服单元、检测装置反馈信号线的连接等，这些连接必须符合随机提供的连接手册的规定。

机床安装调试1、机床的机、电装完工后，在通电前需进行平安检查。

上强电前将所有自动保护开关断开，检查所有管线的连接情况。

如果油管没有接好要将润滑，液压电机等断开。

将NC系统的电源断开〔24VDC〕：拔下在NC板上的三个插头〔24VDC〕、显示面板上的一个插头〔24VDC〕。

以免因电压不正常损坏主板和电子器件。

2、机床总电源上电后的电压检查。

总电源通电后，首先，分别检查三相电源电压是否是正常值，有无缺相；然后，逐级检查空开的电压〔分断、合闸〕是否正常；检查24VDC电源是否正常，断路器合闸前后的电压电否正常。

以上工程检查完成后，断开机床总电源。

断开所有交流回路的断路器〔空开〕，在断电的状态下插好NC系统的四个电源插头。

准备机床和系统的通电工作。

3、机床和系统的通电电源检查完成后，可以进行机床和系统的通电。

NC系统上电后TNCI530进行数据更新和安装机床备份数据，数据通讯接口用Ethernet，进入TCP/IP设置界面设置IP地址：，子网：，进入NET设置的密码为：NET123。

升级后的新版本为：340490-003，升级后要删除旧的文件。

传输软件为HDH的TNCremo.4、机床系统数据传输系统更新后，传输机床控制所需的文件和数据。

在TNC530硬盘下有\NC、\PLC等子目录，根据文件属性将数据文件传输到相应的目录。

数据文件主要有，报警文件—Language；铣头补偿控制文件—KINEMAT〔RTCP〕；公司商标文件—Logo；PLC程序文件—；机床参数MP文件—，；M功能定义文件—；数据设置信息文件—〔该文件要根据数据文件的安装路径、名称进行更改设置〕；。

待整理5、机床参数MP定义PLC功能的NC参数：控制中用到的状态字。

(W976)(W978)(W980)(W982)1/22(W984)(W986)(W988)定义语言参数:；0—ENGLISH；温度控制参数：；700改为0用于调试时用。

700=70度温度；0为取消温度补偿。
