CompAir DELCOS3100控制器DELCOS3100操作指南2目录1.1 操作元件 41.1.1 键盘 41.1.2 发光二极管 51.1.3 语言选择 61.1.4 空白文本区——第1行 61.1.5 空白文本区——第2行状态显示 61.2 DELCOS 3100菜单结构（示例）81.2.1 菜单[保养时间安排] 91.2.2 菜单[控制菜单] 91.2.3 菜单[故障存储器] 91.2.4 菜单[极限值] 101.2.5 菜单[可选输入项] 101.2.6 菜单[定时器控制]选项 101.2.7 数值的修改121.2.8 密码的锁定和解锁定121.2.9 设置密码131.3 调试131.3.1 机器的起动131.3.2 加载和空载运行的操作141.3.3 关机141.3.4 失灵、跳闸和电源故障141.3.5 警告141.3.6保养 141.3.7 汇集型故障继电器141.3.8运行/加载计时器141.3.9故障存储器 151.4 发生故障或警告时DELCOS 3100故障表161.4.1 检查项目表161.4.2 故障/警告表 161.5 保养时间间隔201.6 操作方式201.6.1 自动和连续运行201.6.2 远程控制（机器的开和关）201.6.3 远程控制（加载和卸载）211.6.4远程控制（加载方式可行）211.6.5 发生电源故障后的自动重新起动221.6.6 发生电源故障后无限制自动重新起动231.6.7 RS485通讯 231.7 出厂前设定的极限值233DELCOS 3100 控制器图11.1 操作元件1.1.1 键盘I键=> 起动系统O键=> 关闭系统Θ键=> 确定键=> 在菜单中时：中断输入方式（恢复先前的数值）空白文本区=> 第1行：最终温度/最终压缩压力/总管压力的指示=> 第2行：状态显示（运行方式）菜单键MENU=> 打开和关闭菜单C键=> 输入存取代码（用于保护各种菜单项）↑键=> 在菜单中时：向上滚动在输入方式时：更改参数↓键=> 在菜单中时：向下滚动在输入方式时：更改参数←键=> 在菜单中左移一列→键=> 在菜单中右移一列键=> 输入值要被更改或确定4DELCOS 3100 控制器图21.1.2 发光二极管运行信息：LED a => 闪动：系统处在待命方式，即马达随时都会自动起动。
空压机电脑控制器使用方法一、空压机电脑控制器使用主要掌握范围1、熟悉掌握空压机控制面板每一个键的功能ELEKTRONIKON І电脑控制器总结：ELEKTRONIKON ІІ电脑控制器2、查阅所有的屏幕。
ELEKTRONIKON 1电脑控制器（屏幕概要）查阅运行时间：主显示屏（显示压力）向下滚动键（显示温度）r001 进入键（显示运行时间）进入键r001向上滚动键主显示屏其他登记屏幕查询从r002…r007都按照r 001的方法以此类推。
ELEKTRONIKON ІІ电脑控制器控制程序的功能查阅空压机温度：主显示屏（显示压力及运行状态）菜单测量数据表格键（显示出口压力）向下滚动键（显示机头出口温度）菜单（F1）主屏（F1）主显示屏其他查阅记录按照以上菜单查询的方法以此类推。
3、设置加载压力、卸载压力、露点温度、保养时间及其它所有参数设置。
ELEKTRONIKON 1电脑控制器（参数屏幕）设置卸载压力：向下滚动键p001 进入键（显示卸载数值）进入键（数值闪烁）向上或向下滚动键（调整数值）进入键（确认,数值不再闪烁）复位键p001 向上滚动键主显示屏（设置卸载压力值完毕）其他参数设置从p002…p010都按照p001的方法以此类推。
ELEKTRONIKON ІІ电脑控制器（参数设置方法）设置卸载压力：主显示屏（显示压力及运行状态）菜单向下滚动键修改参数参数向下滚动键卸载压力修改（F2）（数值闪烁）向上或向下滚动键（调整压力值）编制（F1）（数值停止闪烁）菜单主屏主显示屏（设置卸载压力值完毕）其他参数设置按照以上菜单设置的方法以此类推。
4、ELEKTRONIKON 1电脑控制器显示屏上使用图标。
5、保养报警复位、报警复位。
ELEKTRONIKON 1电脑控制器保养报警复位。
保养报警复位：主显示屏向下滚动键r005 进入键（显示运行时间）复为键（运行时间数值闪烁）进入键（数值为0.000）复为键r005 向上滚动键主显示屏（保养报警复位完毕）ELEKTRONIKON 1电脑控制器报警复位当空压机出现故障报警时，停下空压机、断开电源；排除故障。
CompAir DELCOS3100控制器DELCOS3100操作指南2目录1.1 操作元件 41.1.1 键盘 41.1.2 发光二极管 51.1.3 语言选择 61.1.4 空白文本区——第1行 61.1.5 空白文本区——第2行状态显示 61.2 DELCOS 3100菜单结构（示例）81.2.1 菜单[保养时间安排] 91.2.2 菜单[控制菜单] 91.2.3 菜单[故障存储器] 91.2.4 菜单[极限值] 101.2.5 菜单[可选输入项] 101.2.6 菜单[定时器控制]选项 101.2.7 数值的修改121.2.8 密码的锁定和解锁定121.2.9 设置密码131.3 调试131.3.1 机器的起动131.3.2 加载和空载运行的操作141.3.3 关机141.3.4 失灵、跳闸和电源故障141.3.5 警告141.3.6保养 141.3.7 汇集型故障继电器141.3.8运行/加载计时器141.3.9故障存储器 151.4 发生故障或警告时DELCOS 3100故障表161.4.1 检查项目表161.4.2 故障/警告表 161.5 保养时间间隔201.6 操作方式201.6.1 自动和连续运行201.6.2 远程控制（机器的开和关）201.6.3 远程控制（加载和卸载）211.6.4远程控制（加载方式可行）211.6.5 发生电源故障后的自动重新起动221.6.6 发生电源故障后无限制自动重新起动231.6.7 RS485通讯 231.7 出厂前设定的极限值233图11.1 操作元件1.1.1 键盘I键=> 起动系统O键=> 关闭系统Θ键=> 确定键=> 在菜单中时：中断输入方式（恢复先前的数值）空白文本区=> 第1行：最终温度/最终压缩压力/总管压力的指示=> 第2行：状态显示（运行方式）菜单键MENU=> 打开和关闭菜单C键=> 输入存取代码（用于保护各种菜单项）↑键=> 在菜单中时：向上滚动在输入方式时：更改参数↓键=> 在菜单中时：向下滚动在输入方式时：更改参数←键=> 在菜单中左移一列→键=> 在菜单中右移一列键=> 输入值要被更改或确定4图21.1.2 发光二极管运行信息：LED a => 闪动：系统处在待命方式，即马达随时都会自动起动。

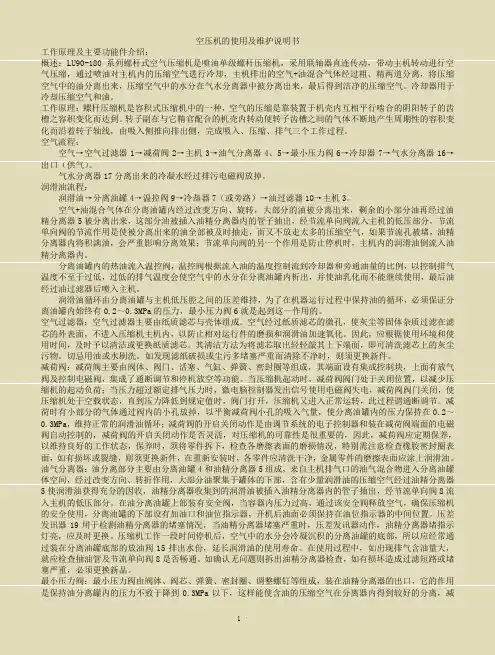

空压机的使用及维护说明书工作原理及主要功能件介绍：概述：LU90-180系列螺杆式空气压缩机是喷油单级螺杆压缩机，采用联轴器直连传动，带动主机转动进行空气压缩，通过喷油对主机内的压缩空气进行冷却，主机排出的空气+油混合气体经过粗、精两道分离，将压缩空气中的油分离出来，压缩空气中的水分在气水分离器中被分离出来，最后得到洁净的压缩空气。
冷却器用于冷却压缩空气和油。
工作原理：螺杆压缩机是容积式压缩机中的一种，空气的压缩是靠装置于机壳内互相平行啮合的阴阳转子的齿槽之容积变化而达到。
转子副在与它精官配合的机壳内转动使转子齿槽之间的气体不断地产生周期性的容积变化而沿着转子轴线，由吸入侧推向排出侧，完成吸入、压缩、排气三个工作过程。
空气流程：空气→空气过滤器1→减荷阀2→主机3→油气分离器4、5→最小压力阀6→冷却器7→气水分离器16→出口（供气）。
气水分离器17分离出来的冷凝水经过排污电磁阀放掉。
润滑油流程：润滑油→分离油罐4→温控阀9→冷却器7（或旁路）→油过滤器10→主机3。
空气+油混合气体在分离油罐内经过改变方向、旋转，大部分的油被分离出来，剩余的小部分油再经过油精分离器5被分离出来，这部分油被插入油精分离器内的管子抽出，经节流单向阀流入主机的低压部分，节流单向阀的节流作用是使被分离出来的油全部被及时抽走，而又不放走太多的压缩空气，如果节流孔被堵，油精分离器内将积满油，会严重影响分离效果；节流单向阀的另一个作用是防止停机时，主机内的润滑油倒流入油精分离器内。
分离油罐内的热油流入温控阀，温控阀根据流入油的温度控制流到冷却器和旁通油量的比例，以控制排气温度不至于过低，过低的排气温度会使空气中的水分在分离油罐内析出，并使油乳化而不能继续使用，最后油经过油过滤器后喷入主机。
润滑油循环由分离油罐与主机低压腔之间的压差维持，为了在机器运行过程中保持油的循环，必须保证分离油罐内始终有0.2～0.3MPa的压力，最小压力阀6就是起到这一作用的。
SINCE 1953高效节能型高效节能型SA SA--220220、、250螺杆空气空压机控制系统使用说明书(中文液晶显示PLC 控制)复盛实业（上海）有限公司(2006年10月)一、控制器控制器介绍介绍介绍“FS AUTO SENTRY-ES+”控制器，它所有的功能是由可编程控制器(PLC)来执行。
这些功能包含了安全保护停机，空压机排气量调节，电器控制及警告维护讯息指示等。
操作键盘及显示器、流程图提供操作人员方便的逻辑操作及显示功能。
在启动之前，按“复位”键，将控制器设定进入准备状态，空压机即可以经由按任何一种操作模式键启动运转。
运转以后，操作模式可经由按其它操作模式键来更改，更改后的操作模式会显示在显示窗的左下方。
在正常运转情况下，任何时间按“STOP”键将使空压机停止运转。
且油气桶压力会先被释放，延迟一段时间后电机停止转动，系统进入停机/准备运行状态。
“FS AUTO SENTRY-ES+”可接受其他控制器遥控操作。
当经由其他控制器控制时，显示器将显示“远控”。
当荧屏上有其他显示时，按“F1“键可返返回到初始显示画面，画面将显示空压机当前状态和排气口压力。
在运转中，空压机可以经由持续按住数秒操作模式键来使得空压机空载。
将此键放开后，空压机控制功能会恢复。
油气桶内压力需低于0.04MPa，空压机才可以启动。
二、操作模式及其控制说明操作模式及其控制说明1、一般运转模式一般运转模式这种运转模式适用于在突然出现大量空气消耗或没有长期空车运转的工况，空压机控制系统会自动配合耗气量连续运转。
控制器设置于（容调）模式下，当消耗量降到低于空压机排量以下时，压力会升高，当压力升高到接近控制器的设定上限压力时， ES+控制器会操作各电磁阀TVO（旋转阀打开）、TVC（旋转阀关闭）及IVO（进气阀打开）、IVC（进气阀排 气 口 压 力 ：0.72MPa一 般 运 行 近 控关闭）来控制空压机的排气量与耗气量相匹配。
