布风管的连接与安装说明

风管安装施工方法及技术措施1、风管在吊装前，必须先用无纺棉布擦拭干净，后进行保温棉保温，保温后风管内壁必须去除油污及灰尘后，再用薄膜密封风管两端存放。

2、风管加固要求：洁净风管不得采用内支撑或瓦楞线压筋的加强措施，牢固整齐，间距适宜，均匀对称。

当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm时，采用角钢加固。

3、风管拼接采用铰接。

风管不得有横向拼接缝，风管其底边宽度≤800mm 时，其底边不应有纵向拼接缝。

风管的拼接缝采用咬口，拼接缝位置涂风管水胶（密封胶），涂水胶（密封胶）前应清除表面杂质和油污，涂胶后仍有漏风时，应在风管外侧拼缝处再涂一次胶。

4、法兰与风管连接采用铆接。

法兰铆钉孔间距不应大于100mm，法兰螺栓孔间距不应大于120mm。

法兰四角设螺栓孔，螺栓、螺母、垫圈和铆钉均应采用镀锌件，不得采用空心铆钉；法兰内侧的铆钉处应涂水胶（密封胶），涂胶前应清除铆钉处表面油污，铆钉平头在内侧，敲打圆头在外侧。

法兰的泥胶采用粘性强或弹性好、闭孔不透气的橡胶制品等不产尘材料。

5、吊码必须牢固、排列整齐，严禁设在风口、阀门及检视门处；吊码间距一般为1.5～3m。

6、风管止回阀安装时，必须保证其叶片吹起时有足够的直管段长度，确保叶片不受阻挡，不卡住；平衡杆活动不应受阻挡。

7、净化空调系统的风阀，其活动件、固定件以及紧固件均应采取镀锌或防腐处理，阀体与外界相同处，应有可靠密封措施。

8、消声风管的平面边长大于800mm时，应加设吸声导流片；消声器内直接迎风面的布质覆面层应有保护措施；净化空调系统消声器内的覆面层应为不易产尘的材料。

9、风管内严禁其他管线穿越；输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口。

10、风管、静压箱及其它部件，必须擦拭干净，做到无油污和浮尘，当施工停顿或完毕时，端口应封好；法兰垫料应为不产尘、不易老化和具有一定强度和弹性的材料，厚度为5～8mm，不得采用乳胶海绵。

空调风管施工方案一、方案概述本施工方案旨在针对某建筑项目的空调系统进行风管施工，以确保系统运行效果稳定、符合安全标准要求。

本方案将涵盖施工准备工作、风管安装及连接、调试和测试等关键步骤，以确保施工过程顺利进行并达到预期的效果。

二、施工准备工作在开始风管施工前，我们将进行以下准备工作：1. 确定风管布置方案：根据建筑结构和空调系统需求，设计出最佳的风管布置方案，确保风管系统的空气流动性能最优。

2. 采购所需材料与设备：根据设计要求，采购风管、配件、连接件和支架等所需材料与设备，保证施工过程中的顺利进行。

3. 确定施工计划：制定详细的施工计划，包括施工时间安排、分工与人力资源的调配等，以确保施工进度可控。

4. 确保安全措施：制定施工期间的安全措施，包括工人必须佩戴个人防护装备、投入专人负责安全管理等，确保施工过程中的安全可控。

三、风管安装及连接1. 首先，按照设计方案的要求，在建筑内部墙面或天花板上确定风管的位置，并标明支架的安装位置。

2. 在安装位置上，根据实际需要安装风管支架，以确保风管的稳固与牢固。

3. 进行风管的安装：根据设计方案要求，按照标识进行风管的逐节安装，并确保连接处密封良好，不得出现漏风现象。

4. 连接风管与空调主机：采用合理的方式将风管与空调主机连接，确保连接处的密封性，以避免能量损失。

5. 安装风口和调节装置：根据设计要求，在适当的位置安装风口及调节装置，以确保空气流动的均匀与舒适性。

四、调试和测试1. 完成风管的安装后，进行系统调试，确保系统各部分的协调运行。

2. 检查风管系统是否存在漏风、松动或其他问题，并及时修复。

3. 进行系统性能测试：包括风量测试、温度控制测试、噪音测试等，确保系统满足设计要求。

4. 进行运行试验：模拟实际运行情况，验证系统的可靠性和稳定性。

五、施工完工验收1. 完工验收程序：由相关部门负责人组成验收小组，对施工完工的风管系统进行全面检查和验收。

2. 验收标准：根据相关技术标准和设计要求，对风管系统的安装质量、性能等进行评估，并进行验收记录。

新风系统安装的正确流程及注意事项新风系统是一种可以帮助改善室内空气质量的高效设备。

它通过引入新鲜空气并排除污染物、异味和湿度，有效实现室内空气的循环和净化。

然而，要确保新风系统的正常运行和使用寿命，正确的安装流程和注意事项是不可或缺的。

本文将从深度和广度的角度，为您介绍新风系统安装的正确流程和注意事项，并分享个人观点和理解。

一、新风系统安装的正确流程1. 施工前准备在安装新风系统之前，首先需要进行仔细的规划和设计。

确定安装位置、管路路径以及所需的材料和设备。

确保施工现场的安全和卫生条件，以避免施工过程中的意外发生。

2. 安装设备安装新风系统的设备包括主机、风管、过滤器等。

在安装过程中，需要严格按照设备说明书和相关标准操作。

首先安装主机，根据设计确认好位置，并固定好。

然后按照管路设计布置风管，保证管路连接紧密、无漏风现象。

安装过滤器，确保其位置正确、固定稳定，并注意过滤器的更换周期。

3. 电气连接和调试完成设备的安装后，需要进行电气回路的连接和调试。

进行电源控制线的连接，保证电气安全。

根据设备说明书，将控制线与主机进行连接。

调试过程中，需要确保各项功能正常，如风机运行、温度控制等，并进行必要的参数调整，以保证系统正常工作。

4. 系统测试和使用安装完成后，进行系统测试，确保新风系统运行正常。

测试包括风速测试、风压测试、噪声测试等。

测试结果应满足相关标准和设计要求。

测试通过后，可以正式投入使用。

二、新风系统安装的注意事项1. 合理设计和布置在进行新风系统的设计和布置时，应注意合理利用空间和优化管路布置，以确保系统的高效性和美观性。

要考虑实际使用需求和空间限制，避免过度设计或布置不当。

2. 选择合适的设备和材料新风系统的安装需要选择合适的设备和材料，包括主机、管路、过滤器等。

设备应具有良好的性能和质量，材料要符合环保要求和耐久性要求，以确保系统的长期稳定运行。

3. 进行必要的维护和保养安装完新风系统后，要定期进行维护和保养，例如清洗过滤器、检查管路连接、调整参数等。

排烟风管安装规范排烟风管安装规范是指在建筑物或场所内安装排烟系统时应遵守的一系列标准和要求。

下面是一份1000字的排烟风管安装规范：1. 安装位置选择排烟风管应尽量沿火灾疏散通道设置，并应保证有利于疏散人员的排烟效果。

在建筑物内部，排烟管道应设在防火区内，远离易燃、易爆等危险区域。

2. 管道尺寸和布局设计根据建筑的结构和使用情况，计算并确定排烟风管的尺寸，以确保能够排出烟雾和废气。

风管本体的直径、壁厚和材料需要根据所在区域的火灾等级来选择，同时要考虑到受力和易分布情况等因素。

3. 管道连接与固定排烟风管的接头应采用密封连接，以防止烟气泄漏。

风管与其他设备（如风机、排烟口等）的连接应牢固可靠，符合相关规范要求，并采取必要的防水、防火处理。

4. 建筑物防火间距和隔离要求在建筑物的不同部位设置排烟系统时，应考虑到与其他通道和隔墙的防火要求。

排烟风管与其他风管、电线、管道等设备的间距应符合相关要求，以防火灾蔓延。

5. 管道的保温和防凝结处理排烟风管应根据所处环境和距离选择合适的保温材料，以防止管道内外温度差异造成凝结。

同时，根据设计要求在管道表面做好防腐、防潮和防火处理。

6. 排烟风机的选择与安装根据排烟系统的需求确定风机的型号和数量，并按照相关规范要求进行安装。

风机的通风能力和排烟压力要与风管系统匹配，以确保排烟效果。

7. 排烟口的设置和布局排烟口应根据建筑物的布局和排烟需求进行合理设置，以确保排烟效果良好。

排烟口的数量、位置和尺寸需要根据建筑物的使用情况进行考虑，并按照相关规范要求进行布置。

8. 系统的操作和维护排烟系统的操作和维护要求需要与设计人员协商并制定相应的规范和程序。

包括日常巡检、清洁、维修和更换部件等工作，以确保排烟系统始终保持良好的运行状态。

9. 安全防护措施安装排烟风管时，必须采取相应的安全防护措施，如佩戴防护服、安全帽等个人防护装备，同时严格遵守相关的安全操作规范，确保人员和设施的安全。

通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

风管板材厚度规格要求：钢板风管板材厚度表（mm）风管直径D或长边尺寸b类别圆形风管矩形风管除尘系统风管中、低压系统高压系统D（b）≤3200.50.50.75 1.5320＜D（b）≤4500.60.60.75 1.5450＜D（b）≤6300.750.60.75 2.0630＜D（b）≤10000.750.75 1.0 2.0 1000＜D（b）≤12501.0 1.0 1.02.0 1250＜D（b）≤20001.2 1.0 1.2按设计2000＜D（b）≤4000按设计 1.2按设计注：1、螺旋风管的钢板厚度可适当减小10%~15%。

2、排烟系统风管钢板厚度可按高压系统。

3、二、安装要求1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。

当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以0.85。

螺旋风管的支、吊架间距可以适当增加。

支、吊架间距接吊在法兰上。

2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。

风管式空调送风系统不可或缺的组成部分，无机玻璃钢风管、彩钢复合风管、镀锌板风管、酚醛风管、玻纤风管等，布袋风管作为一款新型的通风系统，本文来对比布袋风管与其他风管安装情况。

1、无机玻璃钢风管：管道笨重，不易搬运，强度较高，但比较脆弱，易受碰撞导致酥裂和破损。

制作安装周期长，管道尺寸及走向变更时费工费时。

消声和保温方面同镀锌薄钢板。

2、镀锌薄钢板风管：管道较重，制作、安装周期长，管道尺寸及走向变更时费工费事。

保温层在风管安装好后现场安装，工序繁琐。

3、复合玻纤板风管：相对铁皮和玻璃钢风管质量较轻，材料搬用较容易，但扔需要辅助性支架等，对房屋结构有一定要求。

4、布袋风管：布袋风管的重量仅为金属风管的1/100，双排钢索吊挂，挂窗帘式安装，安装极其简单，一般的工程甚至可实现单人独立安装。

碳钢法兰风管安装规程1. 安装前准备1.1 材料准备碳钢法兰风管的材料为碳钢板，其厚度不小于1.2mm。

1.2 工具准备安装碳钢法兰风管所需的工具有：锤子、螺丝刀、扳手、尺子、植绒布等。

1.3 安装环境准备安装碳钢法兰风管的环境应保持洁净，无尘土、杂物等。

2. 安装步骤2.1 测量按照安装位置要求，使用尺子对需要安装的位置进行测量，确定风管的长度和宽度。

2.2 加工根据测量结果，使用螺丝刀、锤子等工具将碳钢板加工成相应尺寸的风管。

2.3 安装将风管与法兰连接，使用扳手拧紧螺丝，使风管与法兰紧密连接。

连接好后，使用植绒布将连接处进行密封。

2.4 固定根据需要，在安装的位置处增加支撑架或固定架，将风管固定好，防止晃动或脱落。

3. 安全注意事项3.1 确保材料安全碳钢法兰风管基础材料为碳钢板，安装过程中应确保材料无锋利边沿，防止伤到工人。

3.2 操作过程中保护好风管安装过程中，要注意保护好风管表面，避免因为操作不当而对风管表面造成损伤、划痕等。

3.3 紧固时力度适中在安装时，使用扳手拧紧螺丝应使力度适中，不过度用力，以免损坏螺丝、法兰或风管本身。

4. 常见问题4.1 安装时出现风管断裂怎么办如出现风管断裂的情况，应立即更换风管。

同时，检查是不是风管的尺寸设计不合理引起的断裂。

4.2 安装后的风管发生跑偏怎么办风管跑偏，一般是由于支撑架或固定架没有固定好导致的。

应及时加强支撑，确定风管安装位置正确并进行调整。

5. 结尾语以上就是碳钢法兰风管的安装规程，在安装过程中要严格遵循规程，特别是注意安全及风管结构的合理性，确保安全、可靠地完成碳钢法兰风管安装工作。

布袋风管安装施工工法一、前言布袋风管是一种常用于建筑物空调系统中的风管形式，具有安装简便、结构牢固、密封性好等特点。

本文将介绍布袋风管的安装施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点布袋风管的特点主要包括以下几方面：1. 结构简单：布袋风管由柔性材料制成，安装灵活方便，不需要繁琐的焊接和固定操作。

2. 制作周期短：布袋风管可以根据具体工程需求进行现场制作，避免了等待厂家供货的时间。

3. 安装效率高：布袋风管的柔性材料使得安装过程中可以弯曲和折叠，适应性强，减少了施工工期。

4. 强度高：布袋风管具有良好的抗压性能和耐用性，能够满足建筑物空调系统的使用要求。

5. 保温性能好：布袋风管内部可以进行保温处理，提高空调系统的能效。

三、适应范围布袋风管适用于各类建筑物的空调系统，无论是工业厂房、商业建筑还是居民住宅都可以使用。

它不仅可以用于新建工程，也可以用于旧建筑的改造。

四、工艺原理布袋风管的工艺原理主要包括以下几个方面：1. 材料选择：布袋风管的制作材料主要包括聚酯布和聚酯膜，具有良好的耐候性和防火性能。

2. 形状设计：根据不同的布袋风管布置需求和系统特点，进行风管的形状设计，包括直线、弯曲和Y型等。

3. 加工制作：根据设计要求和现场具体情况通过涂胶和热合等工艺进行风管的加工制作，制作出符合要求的布袋风管。

4. 安装施工：将制作好的布袋风管按照设计方案进行安装布置，使用专用的连接件和密封材料进行连接和密封。

五、施工工艺布袋风管的施工工艺包括以下几个阶段：1. 前期准备：确定施工图纸和方案，购买所需材料和机具设备，组织施工人员。

2. 风管制作：根据设计要求对聚酯布进行裁剪、涂胶和热合等工艺，制作风管。

3. 风管安装：根据设计图纸将制作好的风管进行准确定位和安装，使用连接件和密封材料进行连接和密封。

4. 完工验收：进行风管的检查和测试，确保风管系统达到设计要求。

布袋风管设计方案
根据所需的风管的布袋风管设计方案，以下为一个基本的设计方案：
1. 确定风管的尺寸和形状：根据具体的使用需求和安装环境，确定风管的长度、宽度和高度等尺寸。

同时考虑到布袋风管可以柔性折叠和扩展，可以根据实际情况调整形状和尺寸。

2. 选择适当的材料：布袋风管一般采用防火、耐高温和耐腐蚀的特殊材料制作，如玻璃纤维布、铝箔和不锈钢等。

根据实际使用环境和使用要求，选择适当的材料。

3. 设计连接方式：布袋风管需要与其他风管和设备连接，因此需要设计合适的连接方式。

常用的连接方式包括带拉链的连接、带插扣的连接和带金属环的连接等。

根据实际情况选择合适的连接方式。

4. 考虑风流特性和阻力：在设计布袋风管时，需要考虑风流的特性和阻力。

布袋风管的内部布局和布袋的压力损失等因素都会影响风流的速度和平衡性。

根据实际需求和运行要求，调整设计以保证风流的顺畅和效果。

5. 考虑安装和维护要求：布袋风管的安装和维护需要考虑到易于操作和维护，包括易于清洁、易于拆卸和易于更换等。

设计时应考虑到这些要求，以方便日常使用和维修。

总结以上布袋风管设计方案，可以根据具体的使用要求和安装
环境进行调整和优化。

在设计过程中应充分考虑运行效果、节能和安全性等因素，以确保布袋风管的稳定和可靠运行。

管道井风管烟道安装施工方案一、施工前准备工作1.安全措施：在施工前应制定安全管理制度和施工安全技术措施，并进行工程布局和施工场地标识。

2.材料准备：准备好管道井、风管和烟道的材料，材料质量应符合相关标准和规范要求。

3.设备准备：准备好所需的施工设备，如吊篮、吊车、脚手架等。

二、施工程序1.管道井施工(1)确定管道井的位置和尺寸，包括井盖和井壁的尺寸要求。

(2)根据设计要求，在地面上进行井口预留，然后按照设计要求施工井壁和井盖。

(3)安装井盖和井底清理，确保井内干净整洁。

2.风管施工(1)根据设计图纸，制定风管的安装方案和施工流程。

(2)进行风管的制作，包括切割、弯曲和焊接等工艺。

(3)运输和安装风管，保持风管的平整和正确连接。

(4)安装风机和风口，确保风管系统的通风效果。

3.烟道施工(1)根据设计图纸，制定烟道的安装方案和施工流程。

(2)进行烟道的制作，包括切割、焊接和安装烟囱等工艺。

(3)运输和安装烟道，保持烟道的垂直和正确连接。

(4)安装风机和排烟口，确保烟道系统的排烟效果。

4.维护与检测(1)在安装完成后，对风管和烟道系统进行整体检测和维护，确保系统的安全和正常运行。

(2)检查系统中的连接件和密封件，确保其状态良好，并进行必要的更换和修复。

(3)进行系统的功能测试，包括通风和排烟效果的检测，保证系统达到设计要求。

三、质量控制1.施工单位应具备相关的施工资质和人员技术，施工人员应熟悉相关施工工艺和标准规范，做到安全施工、质量保证。

2.进行风管和烟道的制作和安装前，要认真检查材料的质量和规格，并与设计图纸进行对比，确保材料质量符合要求。

3.在风管和烟道的安装过程中，要注意对连接件和密封件的安装和检查，确保密封效果良好。

4.施工过程中应对管道井、风管和烟道进行拍照记录和实地检查，确保施工质量符合要求。

四、施工安全1.进行施工前要进行施工方案的技术交底，并对施工人员进行安全教育和培训，提高他们的安全意识和素质。

通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

二、安装要求1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。

当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以0.85。

螺旋风管的支、吊架间距可以适当增加。

1、支吊架不得安装在风口、阀门检查孔处，以免妨碍操作。

吊架不得直接吊在法兰上。

2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。

3、聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。

风管排列安装法兰连接：为保证法兰接口严密性，法兰之间应有垫料。

在无特殊要求的情况下，法兰垫料按下表选用。

①抱箍式连接：主要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋，并使其一端缩为小口。

安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。

②插接式连接：主要用于矩形或圆形风管连接。

风管安装工艺流程：风管安装技术要求：1、风管与法兰连接前，应检查风管的外径或外边长和法兰内边尺寸的偏差是否符合要求。

连接时，必须使法兰平面与风管同心线保持垂直。

2、风管系统安装前，应进一步核实风管及部件的标高是否与设计图纸相符，同时密切跟踪现场变化，一旦现场出现管线冲突等情况应及时与专业工程师联系。

3、风管安装前先用激光定位仪确定吊杆位置，使用该仪器只做一条中线定位，吊杆按风管中心线对称安装，保温风管两吊杆之间的间距比风管规格大120mm（吊杆离风管边沿60mm），不保温风管两吊杆之间的间距比风管规格大60mm（吊杆离风管边沿30mm），注意风口位置不能在法兰处。

4、风管安装时，必须保持风管中心线的水平，安装一段风管后使用水平尺测量水平。

风管安装的水平度允许偏差每米不应大于3mm，总偏差不应大于20mm。

5、风管安装时，支、吊、托架不能设置在风口、法兰等部位处。

矩形保温风管不能直接与支、吊、托架接触，应垫上垫木，垫木的厚度与保温层厚度相当。

支吊架与相关附件（垫木等）要作相关防腐处理（注意垫木端头防腐）。

6、安装立管用线锤吊正，保证风管的垂直度。

7、连接法兰的螺母应在同一侧，连接螺栓应为镀锌螺栓，同时必须配备相应的垫片和弹簧垫圈，法兰垫片不应凸入风管内壁，也不应凸出法兰外。

8、使用倒链起吊风管，要求：①风管下不能站人，由专业人员指挥②固定点要牢固。

9、风管法兰不能在墙体内部。

10、风管支吊架生根采用[8镀锌槽钢，长度为80mm。

11、风管吊装前，应做漏光试验对风管密封性检查，方法：①对于大型人员便于进入风管，连接一段风管后，两端用地毯或木板封住后，在风管外部用强光源照射，检查人员在风管内部对风管法兰连接部位以及风管咬口部位进行检查：验收要求：对低压系统，每10米接缝不超过2个漏光点，每100米不超过16个漏光点，严禁条形漏光点；对中压系统，每10米接缝不超过1个漏光点，每100米不超过8个漏光点，严禁条形漏光点②对于小系统风管，在保证外部环境黑暗的条件下，用36V的带保护罩低压照明由风管内部一端缓缓拉至风管另一端，检查漏光点，验收标准同上。

一、风管道施工1.风管道的施工工艺流程材料进场及验收在制作场地排料组对成单节检验不合格品作废运往安装现场根据现场情况组对成多节漏光检测安装就位2．风管道施工说明风管道的预制应有足够的场地来存放材料、半成品，并进行预制，约需100m×100ｍ=10000ｍ2，场地铺6个钢平台以供预制，每个平台约100ｍ２，由于本工程工作量较大，故需提前预制，否则预制和安装就会脱节，最后影响工期。

土建单位施工时，要与之积极配合，墙和楼板的预留孔洞应符合要求，不允许漏掉应有的预留孔。

2．1管道制作：材料进到制作场地，对材料进行验收，检查外观和材质单、合格证。

下料时一定要精心，在保证质量的同时，要考虑节约用料，经检查合格后，方可进行下道工序。

制作风管时，板材的拼接咬口采用单咬口，矩形风管或配件的四角组合可采用转角咬口、联合角咬口、按扣式咬口。

风管各管段间的连接应采用可拆卸的形式，管段长度宜为1.8－4ｍ。

风管和配件的制作，其外边长的允许偏差：当小于或等于300mm 时为-1～0mm，当大于300mm时为-2～0mm。

其内边长尺寸的允许偏差为+1～+3mm，平面度的允许偏差为2mm。

矩形法兰两对角线之差不应大于3mm。

风管和配件的板材连接应采用咬接或铆接。

风管与角钢法兰的连接，可采用翻边铆接，铆接应牢固。

风管的密封，应以板材连接的密封为主，可采用密封胶嵌缝和其它方法密封。

密封胶性能应符合使用环境的要求，密封面应设在风管的正压侧。

风管上的测孔应在风管安装前按施工图装设好，其接合处应严密牢固。

2．2风管道的安装：2．2．1风管安装的要求及规范：风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。

风管及部件安装前，应清除内外杂物及污物，并保持清洁。

现场风管接口的配置，不得缩小其有效截面。

风管与部件支、吊架的预埋件、射钉或膨胀螺栓位置应正确、牢固可靠，埋入部分应去除油污，并不得涂漆。

在砖墙或混凝土上预埋支架时，洞口内外应一致，水泥砂浆捣固应密实，表面应平整，预埋应牢固。

当前位置:主页 > 设计中心 >易互德布袋风管的设计，主要内容包括风管的布置、管径的确定及出风设计。

但由于易互德布袋风管沿管道径向线式送风、轴向呈扇面送风，构成立体送风模式，整体送风均匀，无需风口风阀散流器等配件，风管的布置要比传统风管简单的多。

1、风管的布置：由于易互德风管是立体送风模式、整体送风均匀，布置风管时应遵循以下原则：直管——风管走向以直管为主，尽量减少支管数量L型走向——风管需转弯时选用L型布局T型走向——风管需走支管时选用T型布局，但支管数量不宜过多2、管径设计：易互德风管管径计算公式如下：Q=3600 V*π*D2/20002V——进风速度（m/s）Q——总入口流量（m3/h）D——入口直径（mm）由上公式可以看出，当风量为定值时，易互德风管管径与管内风速有关，而风速又与管内静压有关，当管内静压和风速不匹配时，风管可能发生抖动（当风速越大，静压越小时抖动越厉害），从而影响实际送风效果。

易互德风管是靠静压送风的系统，而风管的压力Pt=Pv+Ps；Pt——全压，Pv——动压，Ps——静压。

Pv与Ps只是压力状态不同，可以相互转化。

Pt不变时，Pv增加（风速增加） Ps减小，Pv减小（风速减小） Ps增加。

所以在进行风管设计时，管内设计风速不宜过大（在6-10m/s为宜），以避免静压转化为动压由于静压过小而引起风管的抖动。

3、压力损失计算一套复杂的易互德风管系统，一般包含了一根主干管和若干直管、弯头、变径、三通、静压箱等各种部件。

沿程阻力损失外，还包含了局部阻力损失，计算这种复杂的易互德风管系统时，应选出最不利环路，将沿程阻力和局部阻力分别计算后求和，即总阻力损失。

据此可算出入口处最小静压。

当易互德风管内气流通过弯头、变径、三通等部件时，端面或流向发生了变化，同传统风管一样会产生相应的局部压力损失：Z=ξv2ρ/2，Z——局部压力损失；ξ——局部阻力系数（主要由实验测得，同传统风管中类似）；ρ——空气密度（kg/m3）；v——风速（m/s）；为了减少易互德风管系统的局部损失，我们通常进行一定的优化设计：1综合多种因素选择管径，尽量降低管道内风速。

暖通空调安装中的空调风管规范要求在暖通空调安装中，空调风管的规范要求是十分重要的。

正确的安装和使用空调风管可以确保系统的正常运行，并且提供舒适的室内通风环境。

本文将介绍空调风管的规范要求，包括材料选用、布局设计、安装方法等方面的内容。

一、材料选用安装空调风管时，应选择符合国家或地方标准的材料，确保其质量可靠，使用寿命长。

常用的空调风管材料有镀锌钢板、不锈钢板、铝板等。

在选择材料时，要考虑其抗腐蚀性能、防水性能、保温性能等因素。

二、布局设计在进行风管布局设计时，需要考虑建筑的结构特点、空调系统的容量要求以及室内的布置等因素。

合理的风管布局可以实现空气流通的均匀分布，并且减少系统的压力损失。

风管的布置应避免出现不必要的弯曲和过长的长度，以提高系统的运行效果。

三、风管尺寸风管的尺寸大小直接关系到系统的空气流量和阻力损失。

在选择风管尺寸时，需要根据气流量、空气速度和房间的大小来确定。

通常情况下，较小的房间可以选择较小的风管尺寸，而较大的房间则需要选择较大的风管尺寸以满足空气流通的需求。

四、风管支架在安装风管时，需要使用合适的支架来固定风管。

支架应能够承受风管的重量，并且具有足够的强度和稳定性。

风管支架的安装位置应均匀分布，以确保风管的平衡和稳定。

五、连接件和密封风管连接件的选择和安装要求密封性能良好，以防止冷热空气的泄漏和蒸发。

常用的连接方式有螺纹连接、法兰连接和扣条连接等。

连接件的密封性能可以通过添加密封胶和密封垫来提高。

六、安装方法在安装空调风管时，需要按照施工规范和设计要求进行操作。

风管的安装应保证垂直、水平和平整，同时要注意避开其他设施和管道。

安装过程中，应该用专用工具进行剪切、搬运和连接等操作，确保风管的质量和稳定性。

七、绝热处理空调风管在运行过程中会产生冷凝水，因此需要对风管进行绝热处理。

绝热材料的选择要考虑其导热系数、吸湿性和耐腐蚀性等性能。

常用的绝热材料有聚氨酯泡沫、聚酯纤维等。

八、验收标准空调风管安装完成后，需要进行验收。

布袋风管施工方案1. 简介布袋风管是一种可重复使用的风管材料，由高强度编织聚酯纤维布料制成，使用特殊的钩子连接来组成风管系统。

本文档将介绍布袋风管的施工方案，包括施工步骤、注意事项以及常见问题解决方法。

2. 施工步骤2.1 工具准备在开始施工前，需要准备以下工具：•割刀：用于切割布袋风管材料；•钩子：用于连接布袋风管的接口；•尺子：用于测量风管的尺寸；•扳手：用于拧紧钩子；•手电钻：用于固定风管；•钳子：用于调整风管形状。

2.2 布袋风管的制作1.使用尺子测量所需风管的尺寸，根据尺寸割切布袋风管材料；2.在风管的两端留出足够的长度，方便连接和固定；3.使用割刀将布袋风管切割成所需形状。

2.3 风管的连接1.将布袋风管的两端折叠，并用钳子处理成半圆形状；2.在风管连接处使用钩子连接两端的布袋风管；3.使用扳手拧紧钩子，确保连接牢固。

2.4 风管的固定1.使用手电钻在风管上预先打孔；2.将风管固定在所需位置，使用螺丝将其固定在墙壁或天花板上；3.确保风管固定稳固，不会松动或摇晃。

3. 注意事项在进行布袋风管的施工过程中，需要注意以下事项：•使用合适的工具，并确保工具的安全性；•仔细测量风管的尺寸，确保布袋风管的制作合理；•在连接和固定风管时，确保钩子牢固且不会脱落；•风管的固定位置应考虑通风流畅和操作便捷性。

4. 常见问题解决方法4.1 钩子连接不稳定如果钩子连接不稳定，可以尝试以下解决方法：•重新检查钩子的安装位置和旋转方向；•使用扳手拧紧钩子，确保连接紧密。

4.2 布袋风管松动或摇晃如果布袋风管松动或摇晃，可以尝试以下解决方法：•重新检查风管的固定位置和螺丝的紧固程度；•使用更长的螺丝或添加额外的固定支架。

5. 总结本文介绍了布袋风管施工方案，详细说明了施工步骤、注意事项以及常见问题解决方法。

在使用布袋风管进行施工时，请根据本文提供的指南进行操作，并保证施工质量和安全性。

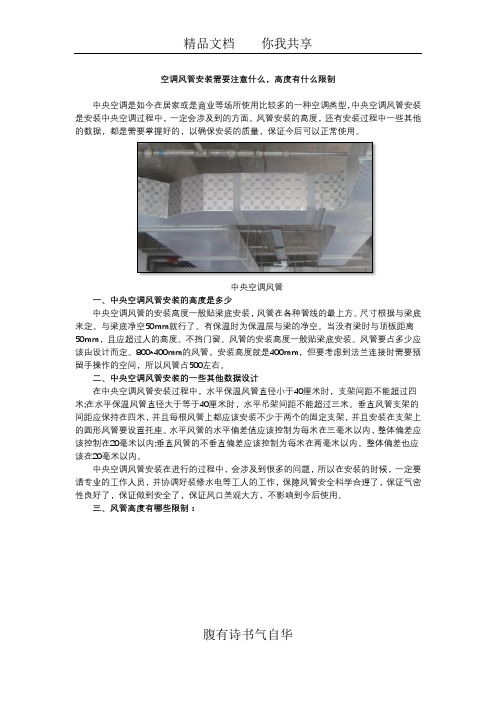

腹有诗书气自华空调风管安装需要注意什么，高度有什么限制中央空调是如今在居家或是商业等场所使用比较多的一种空调类型，中央空调风管安装是安装中央空调过程中，一定会涉及到的方面。

风管安装的高度，还有安装过程中一些其他的数据，都是需要掌握好的，以确保安装的质量，保证今后可以正常使用。

中央空调风管一、中央空调风管安装的高度是多少中央空调风管的安装高度一般贴梁底安装，风管在各种管线的最上方。

尺寸根据与梁底来定。

与梁底净空50mm 就行了。

有保温时为保温层与梁的净空。

当没有梁时与顶板距离50mm ，且应超过人的高度。

不挡门窗。

风管的安装高度一般贴梁底安装。

风管要占多少应该由设计而定。

800*400mm 的风管，安装高度就是400mm ，但要考虑到法兰连接时需要预留手操作的空间，所以风管占500左右。

二、中央空调风管安装的一些其他数据设计在中央空调风管安装过程中，水平保温风管直径小于40厘米时，支架间距不能超过四米;在水平保温风管直径大于等于40厘米时，水平吊架间距不能超过三米。

垂直风管支架的腹有诗书气自华间距应保持在四米，并且每根风管上都应该安装不少于两个的固定支架，并且安装在支架上的圆形风管要设置托座。

水平风管的水平偏差值应该控制为每米在三毫米以内，整体偏差应该控制在20毫米以内;垂直风管的不垂直偏差应该控制为每米在两毫米以内，整体偏差也应该在20毫米以内。

中央空调风管安装在进行的过程中，会涉及到很多的问题，所以在安装的时候，一定要请专业的工作人员，并协调好装修水电等工人的工作，保障风管安全科学合理了，保证气密性良好了，保证做到安全了，保证风口美观大方，不影响到今后使用。

三、风管高度有哪些限制：风管的距地高度是一般都是指管下皮，可以设计图纸上说明或标注。

基本的：1.吊顶区域风管不能大于吊顶高度到梁之间的净距离 2.无吊顶区域风管一般不低于2.5m （要留出走廊通道来）3.风管一般宽度大于高度（美观） 4.长宽比不能大于1：10复杂点的：1.吊顶区域各专业配合时风管一般都贴吊顶，因为由于风管的大小会影响其他专业打吊架 2.无吊顶区域风管高度一般在3.5以上（层高允许的情况下），这样避免风口的风速过大给人造成不适 3.分支管太多的情况下，考虑主管降低来减少成本 4.机械室风管一般后布置，在满足其他工艺设备要求空间后，再考虑风管。

碳钢圆形风管的连接形式碳钢圆形风管是一种常用的管道系统，用于输送空气、气体和粉尘等物质。

在安装和布置碳钢圆形风管系统时，连接形式起到了至关重要的作用。

不同的连接形式可以保证风管的密封性、稳定性和耐用性。

下面将介绍几种常见的碳钢圆形风管连接形式。

1. 螺旋连接螺旋连接是一种常用的连接形式，利用螺纹将两个风管连接在一起。

该连接形式简单、易于安装，同时具有较好的密封性能。

螺旋连接适用于中小口径的碳钢圆形风管，常见于家庭、办公楼等场所。

2. 焊接连接焊接连接是一种常用的连接形式，通过将两个风管的接口进行焊接，实现连接。

焊接连接具有较高的强度和密封性，适用于大口径的碳钢圆形风管。

然而，焊接连接需要专业技术和设备，安装难度较大。

3. 弹性连接弹性连接是一种通过橡胶垫片或金属弹簧等材料实现的连接形式。

弹性连接具有较好的吸震性能，可以减少管道系统的振动和噪音。

同时，弹性连接还能够补偿管道系统的热胀冷缩，提高系统的可靠性和耐久性。

4. 法兰连接法兰连接是一种常见的连接形式，通过法兰将两个风管的接口连接在一起。

法兰连接具有较高的强度和密封性，适用于大口径和高压力的碳钢圆形风管系统。

法兰连接的安装需要特殊的工具和技术，安装过程较为复杂。

5. 挤塑连接挤塑连接是一种通过将两个风管的接口插入挤塑材料中实现的连接形式。

挤塑连接具有较好的密封性和耐化学腐蚀性，适用于特殊环境下的碳钢圆形风管系统。

挤塑连接的安装需要专业的设备和技术支持。

6. 拉链连接拉链连接是一种创新的连接形式，通过将两个风管的接口使用拉链进行连接。

拉链连接具有较好的密封性和稳定性，适用于中小口径的碳钢圆形风管系统。

拉链连接的安装简单、快捷，适用于临时或紧急使用的风管系统。

在选择碳钢圆形风管的连接形式时，需要考虑以下几个因素：管道系统的工作压力、温度、介质性质、管道口径和安装要求等。

根据不同的要求，选择适合的连接形式，可以确保风管系统的正常运行和安全使用。

碳钢圆形风管的连接形式多种多样，每种连接形式都有其适用的场合和优缺点。

布袋风管在安装时的注意事项：
（1）当风管与风机连接时，应在进出风口处加软接头，其软接头的断面尺寸应与风机进出风口一致。

软管接头一般可采用帆布、人造革等材料，软管长度不宜小于200，松紧度应适宜，柔性软管可缓冲风机的振动。

（2）当风道与除尘设备、加热设备等连接前，应待设备安装完毕后，按实际测绘的图纸进行预制和安装。

（3）风道安装时，进、出风日宜在风道预制时开出洞口，如需在安装完毕的风道上现开风口，其接口处应严密。

（4）当输送含凝结水或含湿量较大的气体时，其水平管道宜设有坡度，并在低点处接排水管。

安装时风道底部不宜出现纵向接缝，对底部有接缝处应进行密封处理。

（5）对输送易燃、易爆气体的钢板风道，在风道连接法兰处应安装跨接线，并与静电接地网连接。

布袋风管质量仅是复合风管的1/300，无需任何加强措施最常用的材料每平米大约重80～220克，作用于天花板或承重墙上的载荷微乎其微，安装极其简单，布袋风管的一般的工程甚至可实现单人独立安装，布袋风管因为采用钢绳悬挂，对建筑物结构要求低。

布袋风管与传统金属风管不同，布袋风管系统是为每一个项目专门设计和制造的。

布袋风管可采用简单的直管系统或较为复杂的造形外观,附件包括圆弧弯头、T形管、过渡管或其它连接管。

布袋风管是较大的管状纤维管，用挂钩挂在固定的钢索或导轨上，悬挂在空调区域上方。

大功率空调机组产生的冷/暖风静压力支撑风管，将冷/暖气流传到服务区。
