结构复合材料教学讲义

复合材料结构设计教学大纲复合材料结构设计教学大纲引言：复合材料是一种由两种或两种以上的材料组成的材料，具有优异的力学性能和重量比。

在现代工程领域中，复合材料的应用越来越广泛。

为了培养学生对复合材料结构设计的理解和掌握，制定一份全面而系统的教学大纲是非常重要的。

一、复合材料的基本概念和分类1. 复合材料的定义和特点- 复合材料是由两种或两种以上的不同材料组合而成的材料，具有优异的力学性能、重量比和耐腐蚀性。

- 复合材料的组成包括基体材料和增强材料，可以根据增强材料的形态分类为颗粒增强、纤维增强和层叠增强等。

2. 复合材料的分类- 根据基体材料的类型，复合材料可以分为金属基复合材料、陶瓷基复合材料和聚合物基复合材料等。

- 根据增强材料的形态，复合材料可以分为颗粒增强复合材料、纤维增强复合材料和层叠增强复合材料等。

二、复合材料的力学性能1. 复合材料的力学性能参数- 弹性模量、屈服强度、断裂韧性等是评价复合材料力学性能的重要参数。

- 针对不同应力状态，可以定义拉伸强度、压缩强度、剪切强度等不同的力学性能参数。

2. 复合材料的强度理论- 复合材料的强度理论包括经典层合板理论、微观力学理论和损伤力学理论等。

- 不同的强度理论适用于不同的复合材料结构设计场景，需要根据实际情况进行选择和应用。

三、复合材料结构设计的基本原则1. 强度和刚度匹配原则- 复合材料结构设计中，应根据实际工作条件和要求，选择合适的增强材料、基体材料和层厚比例，以实现强度和刚度的匹配。

- 合理的层合板结构设计可以提高复合材料的整体性能。

2. 界面设计原则- 复合材料的界面是基体材料和增强材料之间的连接界面，界面的设计对复合材料的性能和寿命具有重要影响。

- 通过表面处理、界面增强和界面粘结等手段，可以提高复合材料的界面性能。

3. 成本效益原则- 复合材料的结构设计应考虑成本效益因素，包括材料成本、制造成本和维护成本等。

- 在保证性能的前提下，尽可能降低复合材料的制造和维护成本，提高整体经济效益。

《复合材料结构设计》教学大纲课程编号：B03080600课程名称：复合材料结构设计英文名称：Architectural Design of Composites课程性质：限选课学时/学分：32/2考核方式：考核内容分为两个部分，即平时成绩（占总成绩的30%）和考试成绩（占总成绩的70%）选用教材：《复合材料结构设计》，王耀先编，化学工业出版社出版，2001年先修课程：复合材料导论、复合材料学、复合材料聚合物基体后继课程：高性能纤维制备及应用、复合材料与工程前沿、纳米复合材料、功能复合材料适用专业及层次：复合材料与工程本科一、课程目标通过本课程的学习，使学生具备下列能力：1.能够准确理解复合材料力学研究、复合材料结构力学研究以及复合结构设计中有关力学的一般规律和基本概念；2.能够运用复合材料结构设计中的基本原理、基本方法，进行复合材料结构设计和新产品开发的基本技能；3.能够把握国内外复合材料结构设计的新技术及工业生产情况；4.能够掌握一种常用的计算机辅助设计软件，进行计算机辅助设计。

三、教学基本内容第一章绪论（支撑课程目标1、4）1.1复合材料的发展与现状1.2复合材料的分类1.3 复合材料力学性能特点1.4复合材料结构设计的特点要求学生：了解复合材料的发展与现状、掌握复合材料的基本概念及分类；掌握复合材料力学性能特点；掌握复合材料结构设计的特点。

第二章单层的刚度与强度（支撑课程目标1、2）2.1 基本概念2.2 单层的刚度2.3 单层的偏轴刚度2.4单层的强度2.5单层的三维应力一应变关系要求学生：掌握正轴、正交各项异性等基本概念；掌握单层刚度的表示方法及应力-应变关系、应变-应力关系推导；单层偏轴刚度与正轴刚度推导；单层强度的表示方法及基本强度准则。

第三章层合板的刚度与强度（支撑课程目标1、2）3.1 层合板简化表示方法3.2 对称层合板的面内刚度3.3 对称层合板的弯曲刚度3.4 一般层合板的刚度3.5 层合板的强度要求学生：掌握层合板简化表示方法；掌握对称层合板面内刚度，层合板强度表示方法及失效准则第四章复合材料结构分析（支撑课程目标1、2）4.l复合材料结构分析的基本问题4.2复合材料梁4.3夹层结构分析4.4复合材料板的弯曲分析要求学生：掌握复合材料结构分析的基本问题，三大方程；复合材料梁、板弯曲分析第五章复合材料连接（支撑课程目标1、2、3）5.1复合材料连接方式5.2胶接连接5.3机械连接要求学生：掌握复合材料胶接连接、机械连接特点、连接方式。

第一章复合材料概述课件一、教学内容本节课我们将学习教材中第一章“复合材料概述”的内容。

具体包括：1.1节复合材料的定义与分类，详细探讨复合材料的组成、结构特点及其分类方法；1.2节复合材料的基本性能，介绍复合材料的力学、热学、电学等性能及其影响因素；1.3节复合材料的应用领域，分析复合材料在航空、航天、汽车、建筑等行业的应用实例。

二、教学目标1. 了解复合材料的定义、分类及其基本性能；2. 掌握复合材料的应用领域，培养学生的创新意识；3. 提高学生对复合材料结构与性能关系的认识，培养学生的科学素养。

三、教学难点与重点难点：复合材料的基本性能及其影响因素，复合材料的应用领域。

重点：复合材料的定义与分类，复合材料的结构与性能关系。

四、教具与学具准备1. 教具：复合材料样品、PPT课件、投影仪；五、教学过程1. 导入：展示复合材料样品，让学生观察并思考：什么是复合材料？它们有什么特点？2. 讲解：通过PPT课件，讲解复合材料的定义、分类、基本性能及应用领域。

3. 实践情景引入：介绍复合材料在生活中的应用实例，如碳纤维自行车、玻璃钢船舶等。

4. 例题讲解：讲解复合材料力学性能的计算方法，并进行随堂练习。

5. 课堂讨论：分析复合材料在航空、航天等领域的应用优势，引导学生探讨其未来发展方向。

六、板书设计1. 复合材料的定义与分类2. 复合材料的基本性能3. 复合材料的应用领域七、作业设计1. 作业题目：请简述复合材料的定义、分类及其应用领域。

2. 作业题目：请举例说明复合材料的基本性能及其影响因素。

答案：复合材料的基本性能包括力学性能、热学性能、电学性能等。

影响因素包括：基体材料、增强材料、界面结合、制备工艺等。

例如，碳纤维增强树脂基复合材料具有较高的强度和模量，其性能受碳纤维的排列方式、含量、界面结合等因素影响。

八、课后反思及拓展延伸本节课通过讲解复合材料的基本概念、性能和应用，使学生了解复合材料的优势和特点。

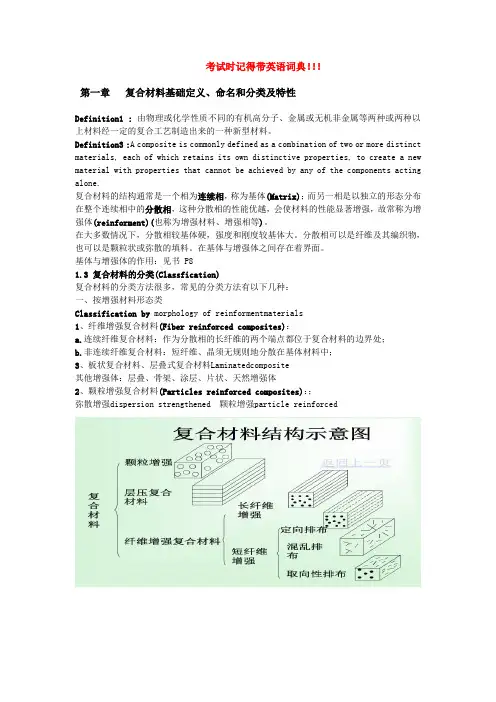

考试时记得带英语词典！！！第一章复合材料基础定义、命名和分类及特性Definition1 : 由物理或化学性质不同的有机高分子、金属或无机非金属等两种或两种以上材料经一定的复合工艺制造出来的一种新型材料。

Definition3 :A composite is commonly defined as a combination of two or more distinct materials, each of which retains its own distinctive properties, to create a new material with properties that cannot be achieved by any of the components acting alone.复合材料的结构通常是一个相为连续相，称为基体(Matrix)；而另一相是以独立的形态分布在整个连续相中的分散相，这种分散相的性能优越，会使材料的性能显著增强，故常称为增强体(reinforment)(也称为增强材料、增强相等)。

在大多数情况下，分散相较基体硬，强度和刚度较基体大。

分散相可以是纤维及其编织物，也可以是颗粒状或弥散的填料。

在基体与增强体之间存在着界面。

基体与增强体的作用：见书 P81.3 复合材料的分类(Classfication)复合材料的分类方法很多，常见的分类方法有以下几种：一、按增强材料形态类Classification by morphology of reinformentmaterials1、纤维增强复合材料(Fiber reinforced composites)：a.连续纤维复合材料：作为分散相的长纤维的两个端点都位于复合材料的边界处；b.非连续纤维复合材料：短纤维、晶须无规则地分散在基体材料中；3、板状复合材料、层叠式复合材料Laminatedcomposite其他增强体：层叠、骨架、涂层、片状、天然增强体2、颗粒增强复合材料(Particles reinforced composites)：；弥散增强dispersion strengthened 颗粒增强particle reinforced三、按用途分Classificationby end-use①结构复合材料；②功能复合材料。

复合材料力学讲义第一部分简单层板宏观力学性能1.1各向异性材料的应力—应变关系应力—应变的广义虎克定律可以用简写符号写成为：（1—1）其中σi 为应力分量，Cij为刚度矩阵εj为应变分量．对于应力和应变张量对称的情形(即不存在体积力的情况)，上述简写符号和常用的三维应力—应变张量符号的对照列于表1—1。

按表1—l，用简写符号表示的应变定义为：表1—1 应力——应变的张量符号与简写符号的对照注：γij （i≠j）代表工程剪应变，而εij（i≠j）代表张量剪应变（1—2）其中u，v，w是在x，y，z方向的位移。

在方程(1—2)中，刚度矩阵Cij有30个常数．但是当考虑应变能时可以证明弹性材料的实际独立常数是少于36个的．存在有弹性位能或应变能密度函数的弹性材料当应力σi 作用于应变dεj时，单位体积的功的增量为：（1—3）由应力—应变关系式(1—1)，功的增量为：（1—4）沿整个应变积分，单位体积的功为：（1—5）虎克定律关系式(1—1)可由方程(1—5)导出：（1—6）于是（1—7）同样（1—8）因W的微分与次序无，所以：（1—9）这样刚度矩阵是对称的且只有21个常数是独立的。

用同样的方法我们可以证明：（1—10）其中S是柔度矩阵，可由反演应力—变关系式来确定应变应力关系式为ij（1—11）同理（1—12）即柔度矩阵是对称的，也只有21个独立常数．刚度和柔度分量可认为是弹性常数。

在线性弹性范围内，应力—应变关系的一般表达式为：（1—13）实际上，关系式(1—13)是表征各向异性材料的，因为材料性能没有对称平面．这种各向异性材料的别名是全不对称材料．比各向异性材料有更多的性能对称性的材料将在下面几段中叙述．各种材料性能对称的应力—应变关系式的证明由蔡（Tais）等给出。

如果材料有一个性能对称平面应力—应变关系式可简化为（1—14）对称平是z＝0．这种材料称为单对称材料．单对称材料有13个独立的弹性常数。

《复合材料结构设计》课件一、综述随着科技的快速发展，复合材料结构设计已经成为当今工程领域中的一个重要研究方向。

复合材料以其独特的优势，如轻质、高强、耐腐蚀等特性，被广泛应用于航空、汽车、建筑等各个行业。

本文的《复合材料结构设计》课件旨在系统介绍复合材料的结构设计与优化技术，以期为相关领域的科研人员和工程师提供理论指导和实践参考。

复合材料自问世以来，其结构设计理论和技术就一直在不断地发展和完善。

随着新材料科学的进步，复合材料的种类日益增多，其结构设计也从单一的层合板结构逐步扩展到更为复杂的夹芯结构、功能梯度结构等。

复合材料的结构设计理论逐渐引起了学术界的广泛关注，成为一个活跃的研究领域。

特别是现代高性能计算与数值模拟技术的发展，使得复杂结构的精确分析与优化设计成为可能。

国内外学者在复合材料结构设计方面已经取得了许多重要的研究成果和突破。

复合材料结构设计的研究意义在于其能够显著提高复合材料的性能和使用价值。

通过合理的结构设计，可以优化复合材料的力学性能、热学性能、抗疲劳性能等，从而满足各种工程应用的需求。

随着复合材料结构设计理论的不断发展，其在航空航天、汽车制造、建筑等领域的应用也将得到进一步的拓展和深化。

研究复合材料结构设计具有重要的理论价值和实践意义。

本课件将详细介绍复合材料结构设计的基本原理和方法。

我们将介绍复合材料的类型与特性；探讨复合材料结构设计的基本步骤和要点；结合实际案例进行复合材料结构设计的实例分析；我们将介绍先进的数值模拟技术和优化设计方法在实际设计中的应用。

本课件还将关注最新的研究成果和发展趋势，以期为读者提供一个全面而深入的视角。

通过本课件的学习，读者将能够系统地掌握复合材料结构设计的基本理论和实际应用技术。

1. 复合材料的定义与发展概述复合材料是一种由两种或多种不同性质、不同结构的材料通过一定的工艺手段组合而成的具有优异性能的新型材料。

这些组成材料通常具有不同的物理、化学和机械性能，经过复合后产生协同效应，使得复合材料表现出比单一材料更优越的综合性能。

复合材料概论教学课件电子教案全套课件一、教学内容本节课我们将学习复合材料的相关知识。

具体教学内容为教材第三章“复合材料”的第一节“复合材料概述”，包括复合材料的定义、分类、性能特点及应用领域等方面的内容。

二、教学目标1. 理解复合材料的定义，掌握复合材料的分类及性能特点。

2. 了解复合材料的应用领域，提高学生对材料科学的兴趣。

3. 培养学生的实践操作能力，学会分析复合材料的性能与应用。

三、教学难点与重点难点：复合材料的性能特点及其在实际应用中的优势。

重点：复合材料的定义、分类及其在实际应用中的案例分析。

四、教具与学具准备1. 教具：PPT课件、实物样品、视频资料等。

2. 学具：笔记本、笔、计算器等。

五、教学过程1. 导入：通过展示一些日常生活中的复合材料制品，引导学生思考复合材料的特点与应用。

2. 知识讲解：1) 复合材料的定义及分类。

2) 复合材料的性能特点。

3) 复合材料的应用领域。

3. 实践操作：1) 分组讨论：分析复合材料在实际应用中的优势。

2) 观看视频：了解复合材料的制备工艺。

4. 例题讲解：以碳纤维增强复合材料为例，讲解其制备过程、性能特点及应用领域。

5. 随堂练习：1) 判断题：复合材料的性能是否完全取决于基体材料？六、板书设计1. 复合材料的定义2. 复合材料的分类3. 复合材料的性能特点4. 复合材料的应用领域七、作业设计1. 作业题目：1) 解释复合材料的定义，并举例说明。

2) 分析复合材料在实际应用中的优势，至少列举三点。

3) 简述碳纤维增强复合材料的制备过程及其性能特点。

2. 答案：八、课后反思及拓展延伸本节课通过讲解复合材料的基本概念、性能特点及应用领域，使学生初步了解了复合材料的内涵。

课后，教师应关注学生对复合材料知识的掌握程度，及时进行辅导。

拓展延伸：1. 了解其他类型的复合材料，如金属基复合材料、陶瓷基复合材料等。

2. 研究复合材料在航空航天、汽车制造等领域的应用案例。

第二章复合材料的复合效应第一节复合效应概述复合材料的复合原理是研究复合材料的结构特性、开拓新材料领域的基础。

耦合：不同性质材料之间的相互作用。

→复合材料性能与结构的协同相长特性（即复合后的材料性能优于每个单独组分的性能）。

从力学、物理学上理解复合材料多样性的基础。

拟解决的问题：寻找材料复合的一般规律。

研究增强机理。

一、材料的复合效应线性效应：平均效应、平行效应、相补效应、相抵效应。

非线性效应：相乘效应、诱导效应、共振效应、系统效应。

复合效应是复合材料的研究对象和重要内容，也是开拓新型复合材料、特别是功能型复合材料的基础理论问题。

非线性效应尚未被充分认识和利用，有待于研究和开发。

1、平均效应：P c=P m V m+P f V f（P：材料性能；V：材料体积含量；c：复合材料；m：基体；f：增强体或功能体）应用：力学性能中的弹性模量、线膨胀率等结构不敏感特性；热传导、电导等物理常数。

例：复合材料的弹性模量：E c=E m V m+E f V f（混合定律）2、相补效应：性能互补→提高综合性能。

例：脆性高强度纤维与韧性基体复合，适宜的结合形成复合材料。

→性能显示为增强体与基体互补。

3、相乘效应：X/Y·Y/Z=X/Z（X、Y、Z：物理性能）两种具有转换效应的材料复合→发生相乘效应→设计功能复合材料。

例：磁电效应（对材料施加磁场产生电流）——传感器，电子回路元件中应用。

压电体BaTiO3与磁滞伸缩铁氧体NiFe2O4烧结而成的复合材料。

对该材料施加磁场时会在铁氧体中产生压力，此压力传递到BaTiO3，就会在复合材料中产生电场。

最大输出已达103V·A。

单一成分的Cr2O3也有磁电效应，但最大输出只有约170V·A。

4、共振效应：两个相邻的材料在一定条件下，产生机械的、电的、磁的共振。

应用：改变复合材料某一部位的结构→复合材料固有频率的改变→避免材料工作时引起的破坏。

吸波材料：调整复合材料的固有频率，吸收外来波。

复合材料实验讲义精编WORD版
每题实验内容及其原理
一、实验综述
二、实验前准备
1、复合材料的分类
复合材料的分类被划分为：复合材料、半复合材料和发药复合材料。

其中，复合材料是指由几种材料组成的结构体，它们共同起关键作用，并具有更加出色的性能与功能；半复合材料是指材料的两部分结构，其中一部分是复合材料的一部分，另外一部分材料使得整体结构更加稳定，从而改善复合材料的性能；而发药复合材料则是通过在复合材料中添加发药剂来增强材料的特性，使其更加有效地使用。

2、实验材料
实验讲义中用到的材料有：复合材料，其中包括玻璃纤维、碳纤维、树脂基复合材料；半复合材料材料包括铝合金土耳其基复合材料、钢筋混凝土基复合材料；发药复合材料材料包括复合多分子复合材料、镀锌复合材料。

三、实验过程
1、测定复合材料的力学性能
使用三轴试验仪测定复合材料的力学性能，根据实际测试要求调整试验参数，观察变形、应力变化趋势。
