复合材料是一种由两种或两种以上的材料组合而成的材料，具有强度高、重量轻、耐腐蚀等优点。
复合材料在航空航天、汽车制造、建筑工程等领域有着广泛的应用。
本文将重点探讨复合材料的结构特点、设计要点以及成型方法。
一、复合材料的结构特点1.1 高强度：复合材料由于是由不同材料组合而成，可以充分发挥各种材料的优点，因此具有很高的强度。
比如碳纤维复合材料的强度是钢的几倍。
1.2 轻质：由于复合材料多为聚合物基体和增强材料组成，因此具有较低的密度，重量轻，适合用于要求重量轻的场合，比如航空航天领域。
1.3 耐腐蚀性好：复合材料多数是无机非金属材料与有机高分子材料的复合，因此具有良好的耐腐蚀性，可以在恶劣环境下长期使用。
1.4 难以加工：复合材料的工艺性和加工性较差，需要采用特殊的加工技术和工艺流程。
二、复合材料的设计要点2.1 结构设计：在设计复合材料结构时，需要充分考虑材料的性能和特点，合理设计结构，提高材料的使用效率。
2.2 成型工艺设计：不同的复合材料有不同的成型工艺，需要根据具体的材料性能和工艺流程来设计成型工艺，以保证产品质量。
2.3 自动化设计：现代复合材料加工已经向着自动化方向发展，因此设计时需要考虑如何实现自动化生产。
2.4 环境友好设计：在设计复合材料产品时，需要充分考虑材料的回收性和再利用性，采用环保的材料和工艺。
三、复合材料的成型方法3.1 手工层叠成型：手工层叠成型是一种常见的复合材料成型方法，通过人工将增强纤维层叠在一起，再浸渍树脂，最后经过固化得到成品。
3.2 压模成型：在压模成型中，复合材料预先放置于模具中，然后通过压力和温度的作用，使树脂固化，最终得到成品。
3.3 真空吸塑成型：真空吸塑成型是将复合材料覆盖在模具表面，然后利用真空负压使其贴紧模具表面，并通过加热固化得到成品。
3.4 自动化制备：随着自动化技术的发展，复合材料成型也越来越多地采用自动化制备技术，如自动化层叠机、自动化压模机等。
复合材料结构设计
复合材料结构设计是指通过合理的结构设计来达到理想的力学性能和使用要求。
下面将以复合材料汽车车身结构设计为例，简要介绍复合材料结构设计的主要内容和步骤。
首先，在复合材料结构设计前需要明确设计目标和要求，包括车身的总质量要求、刚度要求、强度要求、疲劳寿命要求等。
同时还需要确定复合材料的成本、可制造性和可靠性等指标。
接下来，需要根据设计要求进行初步布局和尺寸参数的选择。
这一步需要考虑到复合材料的强度、刚度和冲击性能等特点，合理确定各部位的材料的取向和层厚。
在布局和尺寸参数确定后，可以进行结构的初步设计。
这一步主要包括结构的整体设计和细节设计。
整体设计时，需要考虑复合材料的各向异性和受力性能，合理安排部件的布置和材料的取向。
细节设计时，需要考虑结构中的连接、接头和孔洞等细节，并进行适当的优化设计。
在设计过程中，还需要进行强度校核和疲劳寿命估算。
强度校核时，需要根据材料的力学性能参数和结构的应力分布，计算各部位的应力和变形，并与材料的极限强度和弹性模量进行比较。
疲劳寿命估算时，需要根据复合材料的疲劳性能参数，计算各部位的疲劳寿命，并与要求的寿命进行比较。
最后，设计完成后需要进行结构的验证和试验。
验证时，可以使用有限元分析等数值方法对结构进行模拟计算，评估结构的
强度和刚度性能。
试验时，可以使用物理试验的方法对结构进行加载测试，验证结构的实际性能。
综上所述，复合材料结构设计是一个综合性的工程问题，需要考虑材料的特性、结构的力学性能和使用要求等多个方面。
通过合理的结构设计和验证，可以达到理想的力学性能和使用要求。
复合材料结构设计基础引言：复合材料在工程领域中得到了广泛的应用，其具有轻质、高强度和耐腐蚀等优点，能够满足特殊工程要求。
而复合材料的性能很大程度上取决于其结构设计。
因此，掌握复合材料结构设计的基础知识对于合理应用复合材料具有重要意义。
一、复合材料的基本结构类型：复合材料的结构分为层层结构和体积结构两种。
1.层层结构：包括片层结构和堆积结构。
片层结构是把纤维和基体按照一定的规则依次排列，形成层层叠加的结构。
堆积结构是将纤维和基体以相互几何间隔分别依次排列，形成嵌套式结构。
2.体积结构：纤维和基体相互交织形成立体网状结构，类似于海绵状的形态。
二、复合材料的结构设计原则：1.纤维体积分数的选择原则：纤维体积分数是指纤维在复合材料中所占的体积比例。
适当选择纤维体积分数可以满足设计要求，通常取决于应力和强度的匹配，高纤维体积分数可以提高材料的强度，但也会降低抗冲击性能。
2.不同纤维方向的选择原则：不同纤维方向的选择对于复合材料的强度和刚度具有决定性影响。
优秀的结构设计应根据受力情况选择不同方向的纤维，以保证复合材料具有理想的强度和刚度。
3.界面设计原则：纤维与基质之间的粘结界面对于复合材料的性能具有重要影响。
因此，在结构设计中应充分考虑界面的粘附强度和防止界面剥离的措施。
4.复合材料的层间变化原则：在复合材料的结构设计中，通常通过在层与层之间逐渐变化材料类型和纤维取向等参数，以实现不同功能的要求。
这种逐层变化的设计可以提高材料的韧性和耐疲劳性。
三、复合材料结构设计方法：1.等效材料法：将复合材料分解为等效的各向同性材料，使用经典力学的方法进行分析和计算。
2.高级弯曲理论法：使用高级理论进行弯曲分析，如层合板理论、剪切变形理论等，适用于层间残余应力较高的复合材料结构。
3.有限元方法：使用有限元分析软件对复合材料进行力学性能分析，可以得到结构的应力和应变分布。
结论：复合材料的结构设计是应用复合材料的关键，合理的结构设计可以充分发挥复合材料的优势，提高材料的性能。

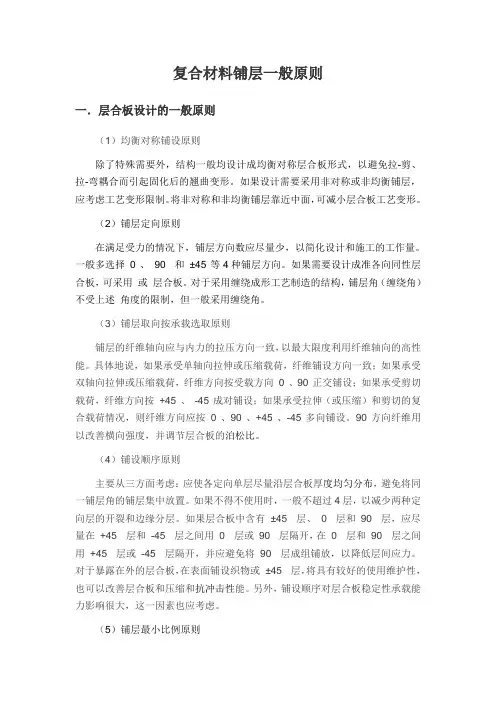

复合材料铺层一般原则一．层合板设计的一般原则（1）均衡对称铺设原则除了特殊需要外，结构一般均设计成均衡对称层合板形式，以避免拉-剪、拉-弯耦合而引起固化后的翘曲变形。
如果设计需要采用非对称或非均衡铺层，应考虑工艺变形限制。
将非对称和非均衡铺层靠近中面，可减小层合板工艺变形。
（2）铺层定向原则在满足受力的情况下，铺层方向数应尽量少，以简化设计和施工的工作量。
一般多选择0°、90°和±45°等4种铺层方向。
如果需要设计成准各向同性层合板，可采用或层合板。
对于采用缠绕成形工艺制造的结构，铺层角（缠绕角）不受上述角度的限制，但一般采用缠绕角。
（3）铺层取向按承载选取原则铺层的纤维轴向应与内力的拉压方向一致，以最大限度利用纤维轴向的高性能。
具体地说，如果承受单轴向拉伸或压缩载荷，纤维铺设方向一致；如果承受双轴向拉伸或压缩载荷，纤维方向按受载方向0°、90°正交铺设；如果承受剪切载荷，纤维方向按+45°、-45°成对铺设；如果承受拉伸（或压缩）和剪切的复合载荷情况，则纤维方向应按0°、90°、+45°、-45°多向铺设。
90°方向纤维用以改善横向强度，并调节层合板的泊松比。
（4）铺设顺序原则主要从三方面考虑：应使各定向单层尽量沿层合板厚度均匀分布，避免将同一铺层角的铺层集中放置。
如果不得不使用时，一般不超过4层，以减少两种定向层的开裂和边缘分层。
如果层合板中含有±45°层、0°层和90°层，应尽量在+45°层和-45°层之间用0°层或90°层隔开，在0°层和90°层之间用+45°层或-45°层隔开，并应避免将90°层成组铺放，以降低层间应力。
对于暴露在外的层合板，在表面铺设织物或±45°层，将具有较好的使用维护性，也可以改善层合板和压缩和抗冲击性能。

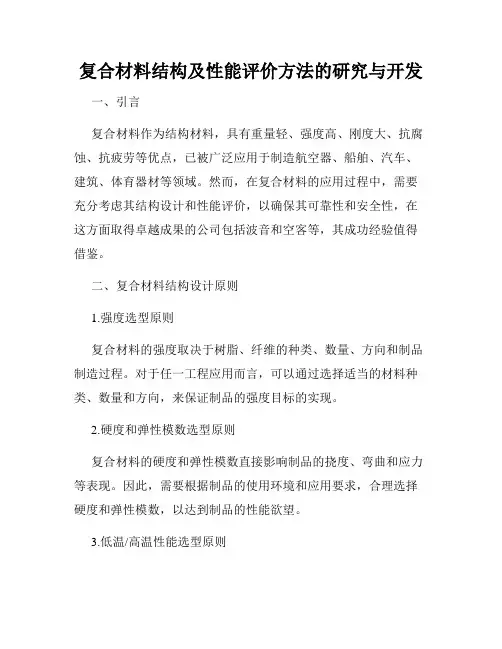

复合材料结构及性能评价方法的研究与开发一、引言复合材料作为结构材料，具有重量轻、强度高、刚度大、抗腐蚀、抗疲劳等优点，已被广泛应用于制造航空器、船舶、汽车、建筑、体育器材等领域。
然而，在复合材料的应用过程中，需要充分考虑其结构设计和性能评价，以确保其可靠性和安全性，在这方面取得卓越成果的公司包括波音和空客等，其成功经验值得借鉴。
二、复合材料结构设计原则1.强度选型原则复合材料的强度取决于树脂、纤维的种类、数量、方向和制品制造过程。
对于任一工程应用而言，可以通过选择适当的材料种类、数量和方向，来保证制品的强度目标的实现。
2.硬度和弹性模数选型原则复合材料的硬度和弹性模数直接影响制品的挠度、弯曲和应力等表现。
因此，需要根据制品的使用环境和应用要求，合理选择硬度和弹性模数，以达到制品的性能欲望。
3.低温/高温性能选型原则复合材料的低温/高温性能主要受树脂的热异性和纤维变形等制约。
低温显著降低树脂的硬度和弹性模数，高温则会引起树脂的软化或变形。
因此，在材料的选择和制备中，应充分考虑制品的工作环境和实际应用要求，优化硬度和弹性模数。
三、复合材料性能评价方法1.力学性能力学性能是复合材料重要的评估指标，涉及材料的强度、刚度、韧性、蠕变行为等方面。
目前，采用的测试方法包括静态拉伸试验、动态拉伸试验、拉-压杆试验、剪切试验、点胶剪切试验、压缩试验等。
2.热和热膨胀性能材料的热膨胀性能是影响制品温度响应和热应力的重要参数，其测定方法包括热膨胀试验机、热分析仪、化学热膨胀仪等。
3.燃烧性能燃烧性能评价主要考虑复合材料的燃烧性质，包括材料的燃烧特性、气体释放、毒性等方面。
评价方法包括锥形定标试验、热/冷释放试验、毒性试验等。
4.耐久性能耐久性能是评价材料抗环境损伤能力的指标，在复合材料行业中，耐久性包括了该材料在使用中的耐受性、疲劳强度、耐老化性、耐误差性等。
四、复合材料性能提升方法1.新材料研发目前市场上的复合材料多以碳纤维为主，但碳纤维比较昂贵，制件成本也相对较高，因此需要研发出具有良好性能、价格较低的新型复合材料。
复合材料结构设计设计要求和原则1.强度和刚度要求：设计复合材料结构时，需要保证所选材料的强度和刚度满足设计要求。
根据实际使用条件和工作负荷，选择适当的复合材料，如碳纤维、玻璃纤维、金属基等，以满足结构的强度和刚度要求。
2.轻量化要求：复合材料结构的一个重要设计要求是实现轻量化。
由于复合材料具有较高的比强度和比刚度，可以在结构设计中使用更少的材料来实现相同的功能，从而减轻结构的自重。
轻量化不仅可以降低能耗和生产成本，还可以提高结构的性能和可靠性。
3.热膨胀匹配要求：由于不同材料的热膨胀系数不同，在复合材料结构设计中需要考虑材料之间的热膨胀匹配问题。
选择具有相似热膨胀系数的材料，或者通过采取合适的复合材料设计和工艺方法来改善热膨胀匹配性能，以减小结构在温度变化下的应力和应变。
4.基体和增强相的设计要求：在复合材料结构设计中，基体和增强相起着不同的作用，需要根据设计要求对其进行合理的选择和设计。
基体通常选择具有良好耐热性、耐蚀性和耐磨性的材料，而增强相则选择具有高强度和高刚度的材料。
同时，需要考虑基体和增强相之间的黏结力和界面效应，以确保复合材料结构的性能和可靠性。
5.界面设计要求：复合材料结构中的界面设计尤为重要。
界面质量直接影响到材料的性能和可靠性。
在界面设计中，需要考虑界面黏结强度、界面渗透性和界面应力分布等因素。
通过合理的设计和加工工艺，可以改善材料的界面性能，提高结构的性能和可靠性。
6.设计可加工性要求：复合材料结构设计不仅要考虑结构的性能和可靠性，还要考虑可加工性。
选择适合的复合材料和合适的加工工艺，能够提高结构的加工效率，降低生产成本。
同时，还需要考虑结构的易检修性和可再加工性，以提高结构的可维护性和可重复使用性。
7.安全性和环境友好性要求：在复合材料结构设计中，需要考虑结构的安全性和环境友好性。
通过合理的设计和材料选择，可以减少结构的潜在安全风险和环境污染。
设计中还需要考虑结构的耐久性、抗老化性和维修性，以确保结构的长期安全可靠运行。
《复合材料结构设计》课件一、综述随着科技的快速发展，复合材料结构设计已经成为当今工程领域中的一个重要研究方向。
复合材料以其独特的优势，如轻质、高强、耐腐蚀等特性，被广泛应用于航空、汽车、建筑等各个行业。
本文的《复合材料结构设计》课件旨在系统介绍复合材料的结构设计与优化技术，以期为相关领域的科研人员和工程师提供理论指导和实践参考。
复合材料自问世以来，其结构设计理论和技术就一直在不断地发展和完善。
随着新材料科学的进步，复合材料的种类日益增多，其结构设计也从单一的层合板结构逐步扩展到更为复杂的夹芯结构、功能梯度结构等。
复合材料的结构设计理论逐渐引起了学术界的广泛关注，成为一个活跃的研究领域。
特别是现代高性能计算与数值模拟技术的发展，使得复杂结构的精确分析与优化设计成为可能。
国内外学者在复合材料结构设计方面已经取得了许多重要的研究成果和突破。
复合材料结构设计的研究意义在于其能够显著提高复合材料的性能和使用价值。
通过合理的结构设计，可以优化复合材料的力学性能、热学性能、抗疲劳性能等，从而满足各种工程应用的需求。
随着复合材料结构设计理论的不断发展，其在航空航天、汽车制造、建筑等领域的应用也将得到进一步的拓展和深化。
研究复合材料结构设计具有重要的理论价值和实践意义。
本课件将详细介绍复合材料结构设计的基本原理和方法。
我们将介绍复合材料的类型与特性；探讨复合材料结构设计的基本步骤和要点；结合实际案例进行复合材料结构设计的实例分析；我们将介绍先进的数值模拟技术和优化设计方法在实际设计中的应用。
本课件还将关注最新的研究成果和发展趋势，以期为读者提供一个全面而深入的视角。
通过本课件的学习，读者将能够系统地掌握复合材料结构设计的基本理论和实际应用技术。
1. 复合材料的定义与发展概述复合材料是一种由两种或多种不同性质、不同结构的材料通过一定的工艺手段组合而成的具有优异性能的新型材料。
这些组成材料通常具有不同的物理、化学和机械性能，经过复合后产生协同效应，使得复合材料表现出比单一材料更优越的综合性能。
复合材料结构设计
复合材料结构设计是一种非常有用的设计思维，可对复杂的物理系统进行分析和模型化。
它旨在结合和整合不同类型的材料和结构元素，以改善材料性能并实现更好的结构构型，以满足工程应用的多样需求。
复合材料结构设计可以在传统的有机结构上添加纤维增强材料（FRP）来提升强度、结构性、以及多功能性，还可以有效抵御来自外部环境的挑战，大大提高结构的可靠性和耐用性。
针对于复合材料结构设计，首先应确定材料阶层结构的种类和粘合材料的种类。
复合材料阶层结构可以采用单层结构、多层结构或其他复杂结构构型，包括双轴对角式阶层结构、双轴中心式阶层结构和三轴中心式阶层结构等。
而粘合材料的种类取决于用于粘合的材料性能，以及粘合部件的成份，包括热熔粘合、钉接粘合、电容粘合和化学粘合等。
接着，可以对结构进行分析，以计算其受力情况，并设计可以提供所需特性的增强元件类型。
具体而言，可以动态计算复合材料的动态响应特性，预测其受力性能，并从不同角度施加静态载荷选择最佳构型类型。
此外，可以叠加材料阶层以提高其强度，或者添加弹性结构以实现对外界环境条件的优良防护。
最后，根据具体情况，最终确定复合材料结构的设计方案。
在设计过程中需要考虑到材料的性能及成本，以及材料的工艺形状和应力变化情况，最终制定出最优的复合材料结构设计方案，以满足工程应用的多样需求。
复合材料结构设计
在进行复合材料结构设计时，需要考虑以下几个方面：
1.确定设计目标和要求：首先需要明确设计的目标和要求，包括结构
刚度、强度、重量限制等。
根据不同的应用场景，可能还需要考虑其他特
殊要求，如防雷、隔热等。
2.材料选择：复合材料由纤维和基体材料组成。
纤维材料可以是碳纤维、玻璃纤维等，基体材料可以是环氧树脂、聚酰亚胺等。
根据设计要求
和材料的特性，选择合适的纤维和基体材料。
3.结构设计：在考虑材料特点的基础上，进行结构设计。
包括选择适
当的结构形式、尺寸和加工方法。
常见的结构形式包括板、梁、壳等。
在
设计过程中，需要考虑结构的刚度、强度和稳定性等方面。
4.加工工艺：复合材料的加工过程比金属材料复杂且特殊。
加工工艺
包括纤维预浸料的制备、纤维层叠、固化等。
要选择适合的加工工艺，既
能满足设计要求，又能控制加工成本。
5.结构优化：通过仿真和试验等手段，优化结构设计。
在优化过程中，需要考虑材料和制造工艺的限制，找到最优设计方案。
综上所述，复合材料结构设计涉及多个方面的考虑，需要综合考虑材
料特性、结构形式、加工工艺等因素。
随着材料科学和工程技术的发展，
复合材料结构设计将在更多的领域得到应用，为工程设计带来更多的可能性。
