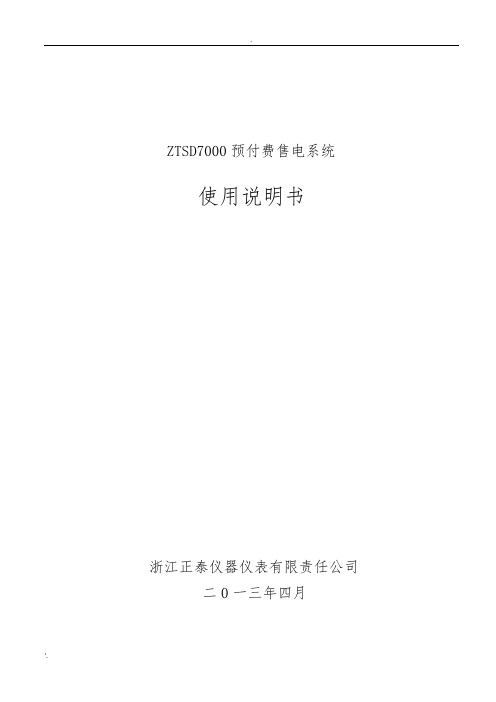

.ZTSD7000预付费售电系统使用说明书浙江正泰仪器仪表有限责任公司二0一三年四月1.功能概述预付费售电系统软件主要用于管理IC卡预付费电能表用户，对IC卡进行日常操作，并能完成对各种数据的处理、统计和单据打印等功能。

1.1系统主要组成预付费售电管理软件、RW666型IC卡读写器、DDSY666电子式电能表、DTSY666电子式电能表。

1.2应用环境预付费售电系统软件采用Delphi7.0语言和Sqlserver2000数据库开发，该系统可安装在WINDOWS98、WINDOWS NT、WINDOWS2000、WINDOWS XP、WINDOWS7等操作系统中。

2.安装说明2.1安装向导本软件配有安装光盘，运行安装光盘中的ZTSD7000售电系统.EXE,根据提示操作，安装程序会自动进行软件安装，如果使用网络版售电系统，需要安装Sqlserver2000数据库。

SQL Server 数据库安装是针对网络版售电系统而言的，单机版不需要进行这一步安装。

该项操作需要计算机安装“数据库SQL Server 2000”，如果计算机已经安装此软件，请跳过“SQLSERVER服务器的安装”，若该计算机没有安装“数据库SQL Server 2000”，参照下面步骤安装本软件。

2.1.1SQLSERVER服务器的安装图1点击安装SQL Server 2000组件图2点击安装数据库服务器图3数据库安装欢迎界面，点击下一步图4选择本地计算机，点击下一步图5选择第一项，点击下一步图6可填也可按默认，点击下一步图7数据库安装许可证协议界面，点击是图8选择第二项，点击下一步图9数据库安装实例名界面，选中默认，点击下一步图10数据库安装类型界面，选择典型安装，点击下一步图11数据库安装服务帐户选择界面，选择使用本地系统帐户，点击下一步图12 选择混合模式，点击下一步说明：“空密码（不推荐）”可不选。

图13数据库安装排序规则设置界面，默认点击下一步图14数据库安装网络库界面，默认点击下一步图15数据库安装开始复制文件界面，点击下一步图16数据库安装成功，点击完成2.1.2数据库的建立单击“开始”菜单，选择“程序--Microsoft SQL Server”，然后单击“企业管理器”。

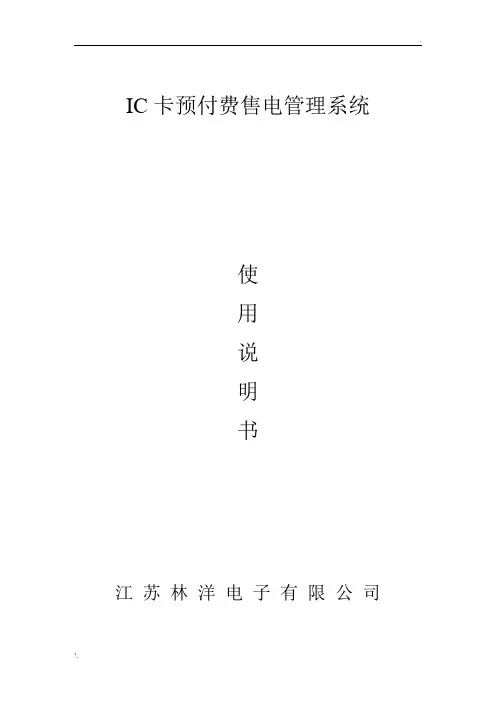

IC卡预付费售电管理系统使用说明书江苏林洋电子有限公司一、系统要求：客户端操作系统要求WINDOWS 2000 以上，CPU为Inter Celeron 1.5GHz 以上，内存为256M以上，可用硬盘空间为1G以上,适配器分辨率建议800*600Pixis有一个空闲串口。

二、安装方法：1.进行光盘中的SETUP.EXE安装程序，按照安装向导提示依次点击即可。

安装成功以后，在开始菜单中自动生成程序组“IC卡预付费管理系统”(默认)。

2.双击光盘中的dotnetfx1.1.exe,根据提示安装系统支持文件。

三、软件功能模块简介：1．人员登录安装完成后，点击桌面上的“IC卡预付费电能表售电管理系统”或点击“开始”-“程序”–“IC卡预付费电能表售电管理系统”-“IC卡预付费电能表售电管理系统”，程序运行后出现如下界面：如果系统第一次使用，请完整输入供电部门编号(纯数字,不能大于6位)、供电部门名称、操作员姓名及操作员密码,首次增加的操作为系统管理员, 以后登录时只需操作员在“操作人员姓名”栏中选择需要登录的人员姓名以及在“操作人员密码”栏中输入密码，点击“确定”，验证正确后即可使用本系统。

2．主界面3．主要菜单模块：本系统主要模块共有以下几个部分：人员管理、系统设置、用户管理、IC卡读写、数据查询、帮助及退出。

3.1 人员管理菜单功能（操作员管理、人员密码更改、人员重新登录）：3.1.1操作员管理界面如下图所示：此项功能只能由系统操作员完成（每个区域只能有一个系统操作员）。

主要功能是增加本区域的操作人员。

系统管理员只需在人员姓名栏中输入需要增加的操作员姓名，点击“增加”按钮即可，新增加操作员的初始化密码默认为“common”。

如以后不需要该操作人员，只需在表格中选中该操作员，按“删除”按钮即可删除，删除后的操作员以后不能登录本系统，也不能进行售电操作，但如果该操作员以前有售电记录，对这些记录不会产生影响。

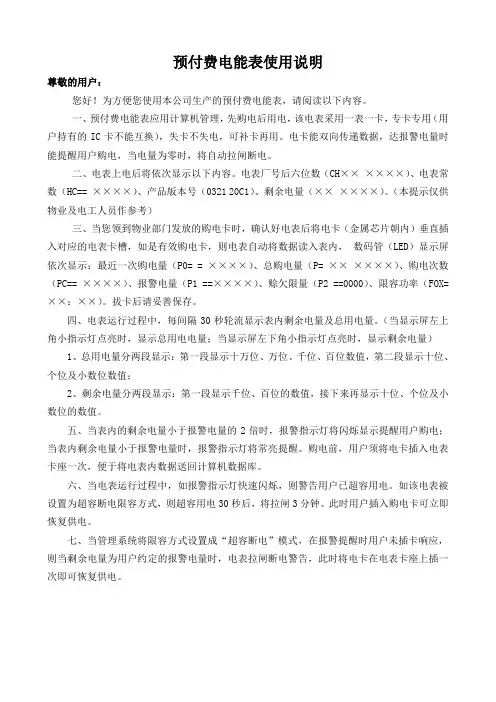

预付费电能表使用说明尊敬的用户：您好！为方便您使用本公司生产的预付费电能表，请阅读以下内容。

一、预付费电能表应用计算机管理，先购电后用电，该电表采用一表一卡，专卡专用（用户持有的IC卡不能互换），失卡不失电，可补卡再用。

电卡能双向传递数据，达报警电量时能提醒用户购电，当电量为零时，将自动拉闸断电。

二、电表上电后将依次显示以下内容。

电表厂号后六位数（CH××××××）、电表常数（HC== ××××）、产品版本号（0321 20C1）、剩余电量（××××××）。

（本提示仅供物业及电工人员作参考）三、当您领到物业部门发放的购电卡时，确认好电表后将电卡（金属芯片朝内）垂直插入对应的电表卡槽，如是有效购电卡，则电表自动将数据读入表内，数码管（LED）显示屏依次显示：最近一次购电量（P0= = ××××）、总购电量（P= ××××××）、购电次数（PC== ××××）、报警电量（P1 ==××××）、赊欠限量（P2 ==0000）、限容功率（FOX=××：××）。

拔卡后请妥善保存。

四、电表运行过程中，每间隔30秒轮流显示表内剩余电量及总用电量。

（当显示屏左上角小指示灯点亮时，显示总用电电量；当显示屏左下角小指示灯点亮时，显示剩余电量）1、总用电量分两段显示：第一段显示十万位、万位、千位、百位数值，第二段显示十位、个位及小数位数值；2、剩余电量分两段显示：第一段显示千位、百位的数值，接下来再显示十位、个位及小数位的数值。

五、当表内的剩余电量小于报警电量的2倍时，报警指示灯将闪烁显示提醒用户购电；当表内剩余电量小于报警电量时，报警指示灯将常亮提醒。

人民电器集团仪器仪表有限公司预付费电能表管理系统安装说明一、系统软件的安装:1、装入光盘,打开图1安装管理软件，密码为888615,安装前可以阅读（图2）图1 图22、连接读卡器时，接口连接不上可以更换接口或者电脑，当电脑右下角有新硬件显示（见图3）即可使用图33、以下为旧版本软件安装方法：大光盘：预付费电表管理系统安装软件小光盘：USB驱动程序安装软件①将大光盘中的setup01.exe（见图4）安装在计算机上，密码为：888615；②如果使用的读卡器为ＵＳＢ接口（见图5）（此时先不要将读卡器连接在电脑上)则将小光盘中的USB接口驱动安装软件LZUSBDrive_Installer V1。

0.exe （见图6）安装在计算机中,并将MWIC_32。

DLL文件（见图7)替换到预付费电表管理系统的根目录中：即D:\DBMIS6中，之后就可以将读卡器插入计算机上，有些计算机USB接口，即使替换USB接口驱动后,仍然无法连接，可以更换其他接口或者更换其他计算机；图4图5图6图7二、系统注册：打开管理软件输入密码为编号：800001进入系统，图8 图9是否注册，试用学习点击取消，注册点击确定进入；三、正式注册：点击确定，进入注册授权，（注意正式使用时，一定要注册）。

图101、收费站编号：0,不变。

2、系统注册编码，建议选择当地的邮政编码，注册后不可更改，记住编码以防计算机出现故障后，编码忘记。

3、数据库存放路径默认为D盘，并对数据库文件（D:\DBMIS6中DATA文件夹实时备份到移动硬盘等本计算机以外的存储设备中）进行备份，以免用户数据丢失，其他按实际情况填写；最后保存设置四、在上图界面点击进入系统选项进行设置图11普通居民用户报警方式一般选择固定电量也可选择自动定比,其他不用更改,IC读卡器选择旧版本为明华公司，最后选择保存系统选项;另外如果有些用户必须一直供电，不可断电，就在赊欠限量中填写供电部门允许的赊欠电量,并在开户时，限容方式选择不限;至于发票和界面按实际情况填写；图12五、在系统管理工具界面选择人员设置图13点击增加，填写操作人员姓名、编码以及操作人员权限（按照管理员、售电员、查电人员等设置）,点击修改可修改姓名和权限；六、在上图界面点击电表类型，进行电表相关参数的设置图14选择电表类型，如果没有，则点击增加进行选择（务必了解用户的电表规格类型）包括电表常数、表安培数、电表电压、电表相数、过载倍数，电表类型；最后，电价类型和线路区域按实际情况填写;七、登录人员密码修改更改位置在登录界面左侧偏上（更改人员密码)，此更改为登录人员本人的密码更改.例如,一售电员叫任民，登录后要更改密码，即只更改任民本人的密码,他人无法更改任民的密码。

目录第一章预付费售电管理系统概述 (1)1.1系统介绍 (4)1.2系统特点 (4)1.2.1 可靠的安全机制 (4)1.2.2 操作界面简洁、友好，智能化程度高 (5)1.2.3 系统结构设计合理，程序功能模块抽象程度高 (5)1.3系统功能 (5)1.4系统组成 (6)1.5系统运行环境 (7)1.5.1 硬件环境 (7)1.5.2 软件环境 (7)第二章预付费售电管理系统基础知识 (8)2.1业务基础知识 (8)2.1.1 预付电费 (8)2.1.2 预置电量 (8)2.1.3 剩余电量 (8)2.1.4 自动切断供电 (8)2.1.5 恢复供电 (9)2.1.6 过零电量 (9)2.1.7 营业点 (9)2.1.8 客户编号 (9)2.1.9 新表开户 (9)2.1.10 补卡 (9)2.1.11 改写电量 (9)2.2基本概念与术语 (10)2.2.1 电表常数 (10)2.2.2 表安培数、过载倍数 (10)2.2.3 互感器（电压互感器PT、电流互感器CT） (10)2.2.4 电表倍率 (10)2.2.5 电表起度 (10)2.2.6 CT (10)2.2.7 PT (11)2.2.8 一次侧 (11)2.2.9 二次侧 (11)2.3模块清单 (11)第三章系统应用流程 (13)3.1业务流程 (13)3.2系统使用流程 (13)3.2.1 操作员管理设置 (15)3.2.2 权限设置 (15)3.2.3 系统设置 (15)第四章安科瑞预付费售电管理系统安装说明 (16)4.1安装的步骤 (16)4.1.1 安装服务器端 (16)4.1.2 安装客户端 (16)4.1.3 安装其他项目 (16)4.2MS SQL SERVER2008数据库管理安装 (16)4.3安装售电系统数据库 (17)4.4安装安科瑞预付费售电系统应用程序 (37)第五章安科瑞预付费售电管理系统使用说明 (40)5.1常用操作 (40)5.1.1系统登陆 (40)5.1.2 数据库连接设置 (40)5.2系统管理 (43).5.2.1 操作员管理 (43)5.2.2.新增操作员 (44)5.3系统设置 (46)5.4客户管理 (50)5.4.1新表开户 (50)5.4.2修改客户数据 (52)5.4.3 报停退费 (53)5.4.4 注销，激活，永久删除客户 (54)5.4.5 换表补电 (57)5.5IC卡操作 (59)5.5.1 读卡 (59)5.5.2 客户购电卡 (60)5.5.3 改写卡内电量 (61)5.5.4 补客户购电卡 (62)5.6数据查询 (63)5.6.1 用户信息查询 (63)5.6.2 电表信息查询 (65)5.6.3 报停退费信息查询 (66)5.6.4 售电信息查询 (67)5.6.5售电日,月报表 (68)5.6.6售电年汇总 (69)5.6.7 插卡返回信息查询 (70)5.6.8 补用户购电卡信息查询 (71)5.6.9 换表补电信息查询 (72)5.7数据管理 (73)5.7.1 数据备份 (73)5.7.2 数据还原 (74)第六章注意事项 (75)6.4销户处理 (75)6.5换表处理 (76)6.6档案查询 (76)6.7补卡售电 (76)6.8声明 (76)第一章预付费售电管理系统概述1.1 系统介绍【安科瑞预付费售电管理系统】是安科瑞电气股份有限公司最新研制的与DDSY1352单相式预付费电能表配套的售电管理系统，是以售电管理软件和数据库软件为主，包括计算机、IC卡读写器、打印机等设备在内的计算机系统，完成电能表参数设置、售电管理及用电管理工作，是用电管理部门和物业小区管理部门，提高用电管理水平，解决收费难问题的理想产品。

预付费电表售电管理软件本文共四章主要针对用户能快速熟练使用预付费电表售电管理软件所制作的简要操作流程指导和常见操作问题处理，具体详细操作内容请进入预付费电表售电软件帮助信息栏里的帮助目录和使用手册。

第一章使用操作流程软件安装软件注册和人员电价设置开户售电以后都是售电一、软件安装流程及说明打开安装文件点击“下一步”点击“下一步”输入密码888615或序列号9957-5296-0205-5330后点击“下一步”点击“浏览”选择安装路径为D盘或其他非系统盘（请勿安装在电脑操作系统盘，以免电脑中毒系统重装造成数据丢失）再一直点击“下一步”到完成。

二、软件使用注册和功能设置打开系统: 输入密码800001（初始密码为编号）左键单击“确定”跳出窗口提示“系统还没注册~~~~”单击“确定”后自动跳转到“注册授权”注：软件使用前必须注册，也可在“设置维护”项里点击“系统设置维护”打开“注册授权”界面面注册信息设置：收费站编号为“０”，收费站名称根据自己情况填写，管理单位名称根据自己情况填写，系统注册编码可填六位数字（系统注册信息为软件对电表的识别身份信息非常重要，要求用户把注册信息记录下来永久保存），数据库路径和数据库备份路径可为系统检测到的默认路径无需更改，填写完整后单击上面的“保存注册设置”，窗口提示系统注册清空数据库，点击“确定”（系统投入使用后禁止修改注册信息否则会造成电表无法正常使用）系统选项设置：点击注册授权旁边的“系统选项”，建议把报警方式改为“固定电量”以下蓝框内信息可双击修改为10度（其他建议保持默认），囤积电量可根据自己要求可修改为更高99999（具体说明请参考帮助信息栏的使用手册和帮助目录），连接好读卡器并打开读卡器开关再在窗口选者连接串口（如COM1、COM2~~）并测试端口直到检测到有读写设备后点击上面“保存系统设置选项”打印发票设置：点击系统选项旁边的“发票设置”，点击“选择”可在DATA文件夹下的GDFP 文件夹下找到三种发票格式选择自己需求选择任意一种再点击“保存发票设置”，如无要求可不设置操作人员设置：点击上方“人员设置”（也可在“设置维护”项里点击“人员电价设置”来打开“操作人员”窗口，增加操作人员：点击“增加”在编号处填入六为数字，填写好姓名，密码不用填写默认为编号电话可填可不填，在右边选择好权限（要求主管权限在所有功能前打√，普通售电员在营业售电和查询数据打√，工程人员在表计管理打√根据需求也可增加查询数据项目），输入完成后点上面“保存”注：操作人员帐号必须在管理人员权限下修改、增加和删除，不能删除系统默认的管理员但可更改其密码。

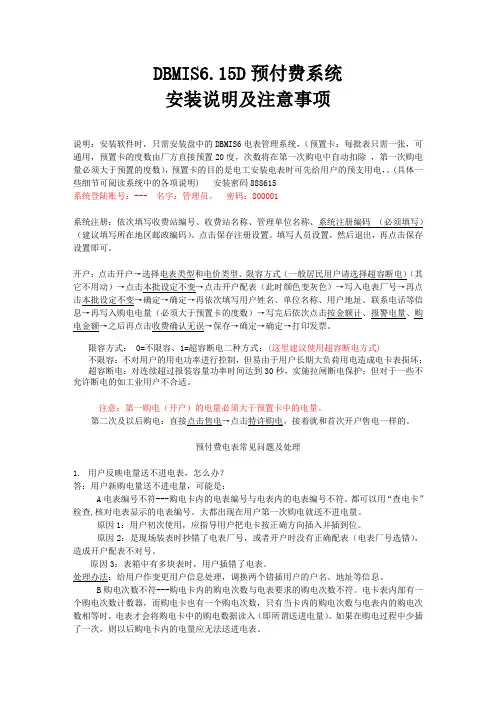

DBMIS6.15D预付费系统安装说明及注意事项说明：安装软件时，只需安装盘中的DBMIS6电表管理系统，（预置卡：每批表只需一张，可通用，预置卡的度数由厂方直接预置20度，次数将在第一次购电中自动扣除，第一次购电量必须大于预置的度数），预置卡的目的是电工安装电表时可先给用户的预支用电，。

(具体一些细节可阅读系统中的各项说明) 安装密码888615系统登陆账号：--- 名字：管理员。

密码：800001系统注册：依次填写收费站编号、收费站名称、管理单位名称、系统注册编码（必须填写）（建议填写所在地区邮政编码）。

点击保存注册设置。

填写人员设置，然后退出，再点击保存设置即可。

开户：点击开户→选择电表类型和电价类型、限容方式（一般居民用户请选择超容断电）（其它不用动）→点击本批设定不变→点击开户配表（此时颜色变灰色）→写入电表厂号→再点击本批设定不变→确定→确定→再依次填写用户姓名、单位名称、用户地址、联系电话等信息→再写入购电电量（必须大于预置卡的度数）→写完后依次点击按金额计、报警电量、购电金额→之后再点击收费确认无误→保存→确定→确定→打印发票。

限容方式： 0=不限容、1=超容断电二种方式；(这里建议使用超容断电方式)不限容：不对用户的用电功率进行控制，但易由于用户长期大负荷用电造成电卡表损坏；超容断电：对连续超过报装容量功率时间达到30秒，实施拉闸断电保护；但对于一些不允许断电的如工业用户不合适。

注意：第一购电（开户）的电量必须大于预置卡中的电量。

第二次及以后购电：直接点击售电→点击特许购电，接着就和首次开户售电一样的。

预付费电表常见问题及处理1.用户反映电量送不进电表，怎么办？答：用户新购电量送不进电量，可能是：A电表编号不符---购电卡内的电表编号与电表内的电表编号不符。

都可以用“查电卡”检查,核对电表显示的电表编号。

大都出现在用户第一次购电就送不进电量。

原因1：用户初次使用，应指导用户把电卡按正确方向插入并插到位。

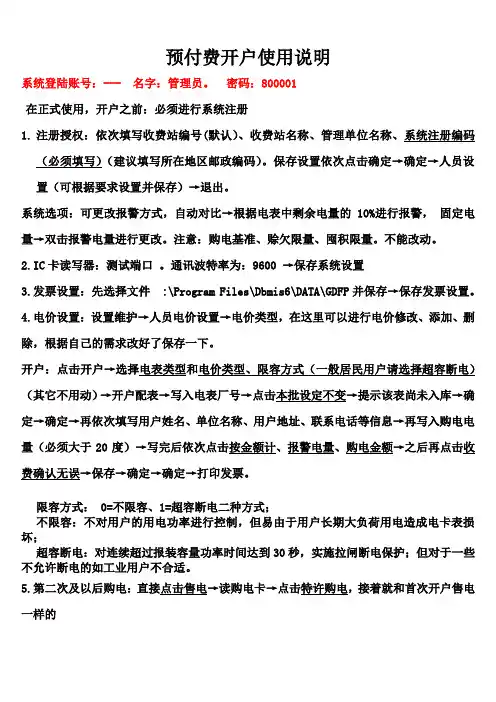

预付费开户使用说明系统登陆账号：--- 名字：管理员。

密码：800001在正式使用，开户之前：必须进行系统注册1.注册授权：依次填写收费站编号(默认）、收费站名称、管理单位名称、系统注册编码（必须填写）（建议填写所在地区邮政编码）。

保存设置依次点击确定→确定→人员设置（可根据要求设置并保存）→退出。

系统选项：可更改报警方式，自动对比→根据电表中剩余电量的10%进行报警，固定电量→双击报警电量进行更改。

注意：购电基准、赊欠限量、囤积限量。

不能改动。

2.IC卡读写器：测试端口。

通讯波特率为：9600 →保存系统设置3.发票设置：先选择文件 :\Program Files\Dbmis6\DATA\GDFP并保存→保存发票设置。

4.电价设置：设置维护→人员电价设置→电价类型，在这里可以进行电价修改、添加、删除，根据自己的需求改好了保存一下。

开户：点击开户→选择电表类型和电价类型、限容方式（一般居民用户请选择超容断电）（其它不用动）→开户配表→写入电表厂号→点击本批设定不变→提示该表尚未入库→确定→确定→再依次填写用户姓名、单位名称、用户地址、联系电话等信息→再写入购电电量（必须大于20度）→写完后依次点击按金额计、报警电量、购电金额→之后再点击收费确认无误→保存→确定→确定→打印发票。

限容方式： 0=不限容、1=超容断电二种方式；不限容：不对用户的用电功率进行控制，但易由于用户长期大负荷用电造成电卡表损坏；超容断电：对连续超过报装容量功率时间达到30秒，实施拉闸断电保护；但对于一些不允许断电的如工业用户不合适。

5.第二次及以后购电：直接点击售电→读购电卡→点击特许购电，接着就和首次开户售电一样的。

DBMIS6预付费售电系统简易操作说明系统流程图①售电卡丢失②报停退费系统安装系统设置③电表轮换④相关报表⑤相关查询⑥相关修改建库日常业务一、系统安装安装密码为“888615”，系统安装建议安装在XP下。

二、系统设置2.1系统安装成功会提示是否注册，如不注册可学习使用，如注册系统自动转到“系统设置选项”填入单位名和系统编码，单机使用应选工作站选“0”为数务器，数据库为默认路径。

注：系统注册后自带数据库将被格式化。

2.2转入“注册授权”旁边的“系统选项”连上读卡器测试端口，一般电脑不接其它设备可选COMl，点“测试端口”，成功连上读卡器。

2.3转入“设置维护”里的人员电价设置。

2.3.1“操作人员”设置，点“增加”输入人员姓名，人员权限后而全部打上钩，即赋于此人所有的权限了，他就相当于管理员了。

注：密码不可修改，其它不需要人员可以删除了。

2.3.2“电表类型”设置点“增加”，按照实际电表常数、安培数、电表相数和型号版本，选择好后关保存，其它不需要的电表型号也可以删除，以免混淆。

2.3.3“电价类型”设置点“增加”，输入电价类型、名称、电单价，点保存，然后可以删除系统自带的电价类型了，以免混淆。

2.3.4线路区域，只有在线路较多或小区楼幢较多时可以按楼幢或按变压器台区划分。

注：以上操作设备成功后，其相关字段会在以后操作中被引用，所以设置时请慎重。

三、日常业务3.1电表入库登记日常业务进入“电表数据管理”下拉菜单里选择要入库的电表类型，在表型确认前的方框里打上钩，右下角的“添加新表”即变成黑体可用了，输入电表厂号和起度，“数据入库”即变成黑体可用了，点数据入库即添加了一只新表入库。

3.2开户配表登记。

3.2.1日常业务进入“开户配表登记”在“显示待配表库存”前打上钩，下面即可显示所有待配的电表，想配哪只表给用户可直接点击选取，也可在上方先选择电表类型，倍率限容方式及电价类型选择好后点“开户配表”查找待配表库存的电表厂号。

售电系统说明书一、系统说明预付费电度表售电系统（下称系统）是专为配合单相或三相预付费电度表（下称电度表）售电工作而设计的系统。

由于系统与电度表之间采用IC卡作为传递信息参数的媒介，从而使系统可高效、合理地对电度表用户进行售电管理、数据统计等各项工作。

系统严格履行一户一表一卡的原则，用户每次购电时，系统自动更新用户的电度表密码，确保每个用户电度表中的密码都不相同。

二、运行环境系统适用于80586 以上机型、显示器分辨率800x600，可在计算机WIN98、WIN2000或xp 系统环境下运行。

三、系统安装过程1.将系统安装用的四个文件： mdxsetupxp.exe CZ002.CFG Unzip.exe Wczsdx.zip复制到软盘或硬盘的任意一个文件夹下。

运行dxsetupxpm.exe，屏幕提示输入：目标盘（CDE…） D （建议一般不要安装在C盘）系统分区号：（1～255） 1软件有效截止年份 2015软件有效截止月份 12按提示输入或修改，当安装完成时，屏幕提示“安装成功”，并在桌面上出现“单相售电”图标。

2.安装完成后系统自动在所属路径下添加一名为“WCZS”的文件夹（三相的文件夹名WSXCZS），在出此文件夹下生成以下和用户售电有关的库文件四、进入售电系统用鼠标双击桌面上的图标“单相售电”，进入操作员注册窗口，按照提示输入以下信息：键入操作员注册名：system（缺省的系统操作员名）和操作员口令：system（注意：键入时系统操作员名及口令中的字母必须小写）。

用鼠标点击“确定”按扭进入售电系统。

五、操作说明本系统中有七个主菜单：日常处理、售电、用户管理、系统维护、MISZ、帮助和系统退出•。

在售电前，应保证系统设置、用户电价设置正确后方可进行正常售电。

1.“系统维护”菜单，在进行售电工作之前要对一些糸统参数检查或设置，各子菜单功能与使用说明如下：(1). 系统维护信息单击“系统维护”后，在下拉菜单中选中“设置系统信息”：A.售电机并口延时:•是指不同型号的计算机通过并口线相连的售电机读写卡时和售电机端口的数据交换速度不同而设置的数值。

STS网络预付费系统使用手册目录1.基本参数维护 (4)1.1.电能表类型定义 (4)1.2.采集方案设置 (5)1.3.电表规约下装值定义 (8)1.4.预付费电价方案建立 (8)2.配电网采集模型 (10)2.1.集中器建档 (10)2.2.表计档案建立 (10)3.配电网终端维护 (12)3.1.集中器运行参数下装 (12)3.2.电表参数下装 (12)3.3.随机抄表 (14)3.3.1集中器一级的随机抄表 (14)3.3.2表计一级的随机抄表 (15)3.4.拉合闸 (16)3.5.保电 (16)3.6.集中器对时 (16)4.STS预购电 (17)4.1.操作节点的查询与搜索 (18)4.2.树节点台区用户一级的功能项 (20)4.2.1批量剩余金额查询 (20)4.2.2批量开户 (21)4.2.3预付费预置 (22)4.2.4批量预付费下装 (24)4.2.5预付费日报表 (26)4.2.6费率电价下装 (27)4.2.7批量报警设置 (28)4.2.8拉合闸 (29)4.2.9保电设置 (30)4.2.10抄表异常统计 (30)4.2.11控制命令导出 (31)4.2.12报警阀值计算 (32)4.2.13统计对应 (33)4.3.树节点表计一级功能 (34)4.3.1开户 (34)4.3.2购电 (35)4.3.3调剂处理 (36)4.3.4预付费下装 (36)4.3.5拉合闸 (37)4.3.6预付费查询 (37)4.3.7下装记录查询 (38)4.3.8剩余金额查询 (39)4.3.9下装费率电价 (39)4.3.10命令导出 (40)4.4.其他层级的相关功能项 (41)4.4.1售电查询 (41)4.4.2售电统计 (42)4.4.3预付费统计 (43)5.前置运行管理 (45)5.1.前置运行状态管理 (45)5.2.前置远程参数更新 (46)6.事项报警 (47)6.1.集中器事件 (47)6.2.需要通知居民用户的报警事项 (50)6.3.居民用户剩余电量不足的报警 (51)1.基本参数维护1.1.电能表类型定义一般的设置可参照下面所列的几种情况，具体使用时视实际情况更改相关参数，对于集中器通过485来抄读的表计，需要指定波特率，一般为1200bps，集中器下挂表的相关系数参照以下图中的设置即可，注意电表通信规约要填写正确。

青度牌预付费收费管理系统说明书
1、打开电能表端钮盒盖，然后按接线图连接各端钮接线，接通电源。

2、用户将预购电量IC卡按卡上箭头方向(金属触点面向左)插入表内，显示器首先显示F1而后显示本次所购电量，再稳定显示F2而后显示器显示原剩余电量加上新购电量之和为当前剩余电量，此时可取下IC卡，显示熄灭。

(如表中剩余电量低于显示报警电量时显示器常亮，表中原剩余电量与购电卡中电量之和大于9999kWh 时，卡内电量不被输入电表，仍保存在卡内。

)
3、当用户用电时，脉冲指示灯会随之闪亮。

4、预付费电表在正常使用过程中，自动对所购电量作递减计算。

当电能表内剩余电量小于20度时，显示器显示当前剩余电量提醒用户购电。

当剩余电量等于10度时，停电一次提醒用户购电，此时用户需将IC卡插入电能表一次恢复供电。

当剩余电量为零时，停止供电。

5、一表一卡，用户每次新购电量后，只能插入自己的电表输入一次有效电量。

6、预付费电表显示器通常不亮，如果用户需要检查剩余电量，可以将IC卡插入电表，则显示F1购买电量显示零、F2剩余电量，拔卡显示熄灭。

7、用户每次将IC卡插入预付费电表，电表都将用户用电情况全部返写在IC卡上，用户下次购电时，售电管理系统读取IC卡数
据汇总并检查用户是否合法用电。

用电检查人员也可以使用检查卡，检查用户用电情况。

8、供电管理部门根据实际情况设置用户的最大用电负荷。

当实际用电负荷超过设置值时，停止供电，电表显示器显示“E2”，提醒用户减少用电负荷，用户需将IC卡插入电表后恢复供电。

DBMIS6预付费售电系统简易操作说明系统流程图①售电卡丢失②报停退费系统安装系统设置③电表轮换④相关报表⑤相关查询⑥相关修改建库日常业务一、系统安装安装密码为“888615”，系统安装建议安装在XP下。

二、系统设置2.1系统安装成功会提示是否注册，如不注册可学习使用，如注册系统自动转到“系统设置选项”填入单位名和系统编码，单机使用应选工作站选“0”为数务器，数据库为默认路径。

注：系统注册后自带数据库将被格式化。

2.2转入“注册授权”旁边的“系统选项”连上读卡器测试端口，一般电脑不接其它设备可选COMl，点“测试端口”，成功连上读卡器。

2.3转入“设置维护”里的人员电价设置。

2.3.1“操作人员”设置，点“增加”输入人员姓名，人员权限后而全部打上钩，即赋于此人所有的权限了，他就相当于管理员了。

注：密码不可修改，其它不需要人员可以删除了。

2.3.2“电表类型”设置点“增加”，按照实际电表常数、安培数、电表相数和型号版本，选择好后关保存，其它不需要的电表型号也可以删除，以免混淆。

2.3.3“电价类型”设置点“增加”，输入电价类型、名称、电单价，点保存，然后可以删除系统自带的电价类型了，以免混淆。

2.3.4线路区域，只有在线路较多或小区楼幢较多时可以按楼幢或按变压器台区划分。

注：以上操作设备成功后，其相关字段会在以后操作中被引用，所以设置时请慎重。

三、日常业务3.1电表入库登记日常业务进入“电表数据管理”下拉菜单里选择要入库的电表类型，在表型确认前的方框里打上钩，右下角的“添加新表”即变成黑体可用了，输入电表厂号和起度，“数据入库”即变成黑体可用了，点数据入库即添加了一只新表入库。

3.2开户配表登记。

3.2.1日常业务进入“开户配表登记”在“显示待配表库存”前打上钩，下面即可显示所有待配的电表，想配哪只表给用户可直接点击选取，也可在上方先选择电表类型，倍率限容方式及电价类型选择好后点“开户配表”查找待配表库存的电表厂号。

预付费售电信息管理系统操作说明（4.0版）(一)、系统概述：欢迎使用预付费售电信息管理系统，该系统是为预付费电能表服务的一套收费管理软件。

它不但具有营业售电的功能，同时兼有用户、电表信息管理功能和对用户水费、房租、煤气费、取暖费等收费项目的收缴监控功能，起到一卡管多费的作用。

它综合了数据库技术、计算机通讯技术，为用户提供了强大的系统功能和友好的操作界面。

该系统可大大提高供电部门的工作效率，实现供用电管理的规范化和现代化。

系统特点：1、Windows操作界面、界面友好、简单易学、使用方便。

2、采用模块化结构，可根据需要进行功能剪裁和重组。

3、采用电卡售电，保证一表一卡。

4、电卡为智能IC卡，用户必须按照规定方式操作，如有违规行为电卡将自动锁死，有效防止破密。

5、电脑随机生成电表和智能卡密码，有效防止厂家的违规操作，增加了用电环节的可靠性。

6、完善的数据安全机制，每次退出系统时都要保存当前环境，有效地减少数据丢失、破坏现象。

7、系统功能强大，其同时兼有用户信息、电表信息管理功能和数据查询统计功能。

系统运行环境：主机：586以上微机，32M以上内存，硬件端口正常。

操作系统：中文WINDOWS98/me/2000/XP。

系统安装：将系统光盘插入光驱中，运行4。

0文件夹下SETUP，按系统提示进行安装，安装完成后，在WINDOWS【开始】菜单的【程序】中会出现一【预付费售电管理信息系统】程序组，在其中选择【预付费售电管理系统】程序项既可进入售电管理系统。

（特殊情况根据系统盘中安装说明进行）注：在使用过程中请不要进行系统安装，否则可能出现丢失所有数据。

如需安装请先与厂商联系。

如发生问题，本公司概不负责。

(二)、系统菜单说明：1、菜单功能说明：（1）、用电户管理【开户】为用户制作开户卡【购电】用户进行日常购电【退电登记】制作结算卡，将结算卡插入电表后到供电单位办理正式的销户或换表手续【换表】用户持结算卡办理换表手续，同时将原卡制为初始化卡【销户】用户持结算卡办理注销手续，同时将卡制为空白卡【坏表管理】根据用户电表的码盘度数，为用户办理退电手续，同时为用户制作新的开户卡【修改用户信息】修改用电户的基本信息（2）、电卡管理【电表管理】用于显示电表的一些基本信息【初始化串口】对电脑与售电机进行初始化工作【补卡】为用户补办开户卡、购电卡、结算卡【制作检查卡】制作检查卡，通过此卡可查询用户电表的详细情况【读取卡数据】读取开户卡、购电卡、结算卡、检查卡中的数据【清除卡数据】清除开户卡、购电卡、结算卡、检查卡中的数据，完成后该卡可作为新卡使用（3）、用户信息设定【管理区域设定】设定所属区域管理结构图，为以后查询统计使用【工作单位设定】设定电表用户单位【用户信息设定】按区域结构图，录入电表用户名单【住户信息快速生成】用于快速生成住户的基本信息【设置同物业数据库的关系】设置同物业管理软件的对应关系（4）、综合查询【用户购电信息】查询某一用电户信息【用户购电综合查询】查询某一段时间的售电情况【购电情况统计】查询某一月份售电总量及金额【未购电用户查询】查询某一段时间示购电用户清单【用户卡信息】查询用电户姓名住址及卡编号（5）、数据管理【数据备份】备份系统数据【数据恢复】恢复备份过的系统数据（6）、系统维护【系统参数设置】进行系统环境的设置工作【代码维护】用于设置系统的一些基本参数【操作员管理】设定使用系统的操作人员及权限【操作员口令修改】修改操作员口令【电价管理】设定电价类别及电价【电价细目管理】用于设定电价具体细项【用电类型管理】设置用电户的类别【删除用户】用于删除已开户用户(三)、使用说明：一、系统设置：1、如何进行系统设置：单击【系统维护】菜单下的【系统参数设置】项，如图3，进入系统设置界面，本模块主要完成系统运行参数的设置工作，系统共有6个参数需要用户进行设定，各参数的含义如下：基本参数：此项目用于设置以下几项内容:(1)、物业单位名称，(2)、物业管理软件名称，(3)、缺省码盘度数，(4)、缺省电表常数，(5)、未购电提示间隔票据打印方式：该项可选择购电后是否打印票据，根据实际情况选择。

WFSCPVSW2010民用能源一卡通系统使用说明书拟制单位：预付费项目组＿拟制人：文件修订记录文件修订记录 (i)1总述 (2)2硬件设备与系统要求 (2)2.1硬件设备 (2)2.2系统运行环境要求 (2)3软件系统安装与配置 (3)3.1安装系统数据库 (4)3.2设置数据库服务器连接信息 (5)3.3软件授权 (7)4功能模块 (7)4.1登录 (7)4.2初始化 (8)4.2.1如何操作 (9)4.3权限管理 (10)4.4系统设置 (11)4.4.1区域编码 (12)4.4.2表计档案 (13)4.4.3价格属性 (14)4.4.4系统设置 (16)5开户 (18)6配表 (21)7充值 (23)8读卡 (24)9补卡 (24)10换表 (25)11查询 (26)11.1.1充值记录查询 (26)11.1.2换表记录查询 (27)11.1.3补卡记录查询 (28)11.1.4销表记录查询 (28)12销户 (29)13报表 (29)14清卡 (33)15系统锁定 (33)《民用能源一卡通预付费系统》是我集团公司最新研制的与水/电/气表配套的预付费管理系统，系统支持CPU卡介质，是以预付费管理软件和数据库软件为主，包括计算机、读写器、打印机等设备在内的计算机系统，主要完成等水/电/气表的参数设置，售水/电/气管理及用水/电/气管理，是电力部门和居民生活小区管理部门提高用水管理水平，解决收费难问题的理想系统产品。

民用能源一卡通预付费系统是网络版系统，使用SQL SERVER2000数据库，DELPHI 开发环境并采用三层构架方式实现，数据保密性好，可靠性高，能有效的防止数据泄漏和窃取，保证数据的安全可靠。

防止非法操作员的操作和合法操作员的非法操作。

系统支持CPU卡操作。

采用离散因子进行密钥分散，以保证CPU卡密钥的唯一性，充分利用CPU卡芯片COS系统的安全性机制，采用严格的内部认证和外部认证机制来保证卡片的数据安全，能有效识别非管辖区的CPU卡和非本电表的CPU卡及用户非法制作的CPU卡，防止非法使用CPU卡，保障合法用水/电/气。

人民电器集团仪器仪表有限公司
预付费电能表管理系统局域网连接说明
有需要进行多台电脑上进行售电用户可以按以下操作：
一、共享：将需要连接的两台或多台计算机(一个主服务器，其他均为辅助服务器)内装入预付费电能表管理系统，并将双方计算机中的D:\DBMIS6中的DATA 文件夹
设置成共享，右击属性选择共享
选择“在网络上共享这个文件夹”，选择应用，
确定；
二、添加一个新的网上邻居：所有辅助服务器，主服务器不必添加，双击网上邻居进入，在左侧偏上点击添“加一个网络邻居”
，出
现一个添加网上邻居窗口向导
，按照向导操作选择
下一步，再下一步在需要键入网络位置地址地方输入主服务器（即为管理员所使用的计算机）共享文件位置地址
，选择下一步，此处可填写容易识
别的网上邻居名称再下一步直至选择完成。

三、打开管理软件，进入设置维护，系统设置维护主服务器收费站编号为
0，辅助服务器收费站编号为1,2,3，……按照顺序设置，辅助服务器点击查找
进入下一窗口
进入窗口点击网上邻居，
选择你可以识别的网络邻居名称
打开进入
选择
DBMIS6bak.mdb点击打开，选择保存设置，最后退
出管理系统软件，再打开管理系统软件后出现窗口(所有服务器均出现此窗
口)再次选择DBMIS6bak.mdb，登录后，就完成局域网络连接。

预付费燃气表使用说明
预付费燃气表是一种智能化的燃气计量设备，能够帮助用户更加便捷地管理和
使用燃气。

首先，用户需要购买预付费燃气卡，然后将卡插入燃气表上的卡槽中进行充值。

充值完成后，燃气表会显示剩余的燃气量和金额。

在使用过程中，用户可以通过燃气表上的显示屏随时查看剩余燃气量，当燃气用尽时，燃气表会发出提醒。

此时，用户需要及时购买新的预付费燃气卡进行充值，以确保正常使用燃气。

需要注意的是，充值时请确保卡的有效性和正确插入，否则可能导致充值失败。

希望以上说明能帮助您更好地使用预付费燃气表。
