升降横移类立体车库中链条提升与钢丝绳提升优缺点分析

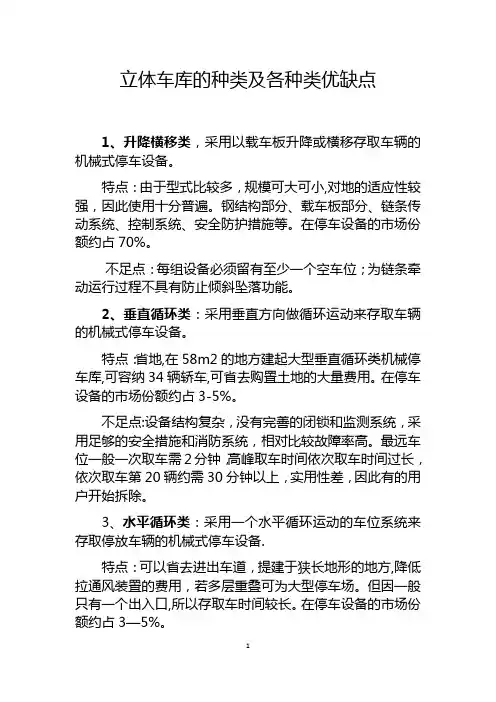

立体车库的种类及各种类优缺点1、升降横移类，采用以载车板升降或横移存取车辆的机械式停车设备。

特点：由于型式比较多，规模可大可小,对地的适应性较强，因此使用十分普遍。

钢结构部分、载车板部分、链条传动系统、控制系统、安全防护措施等。

在停车设备的市场份额约占70%。

不足点：每组设备必须留有至少一个空车位；为链条牵动运行过程不具有防止倾斜坠落功能。

2、垂直循环类：采用垂直方向做循环运动来存取车辆的机械式停车设备。

特点：省地,在58m2的地方建起大型垂直循环类机械停车库,可容纳34辆轿车,可省去购置土地的大量费用。

在停车设备的市场份额约占3-5%。

不足点:设备结构复杂，没有完善的闭锁和监测系统，采用足够的安全措施和消防系统，相对比较故障率高。

最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始拆除。

3、水平循环类：采用一个水平循环运动的车位系统来存取停放车辆的机械式停车设备.特点：可以省去进出车道，提建于狭长地形的地方,降低拉通风装置的费用，若多层重叠可为大型停车场。

但因一般只有一个出入口,所以存取车时间较长。

在停车设备的市场份额约占3—5%。

不足点:但因一般只有一个出入口,所以存取车时间较长，最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造。

4、多层循环类：采用通过使载车板作上下循环运动而实现车辆多层存放的机械式停车设备。

特点：无需坡道,节省占地，自动存取，建于地形细长且地面只允许设置一个出入口的场所。

在停车设备的市场份额约占1-2%。

不足点：设备结构复杂，相对比较故障率高。

最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长,依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造.5、平面移动类：在同一层上用搬运或起重机平面移动车辆或泊车板平面横移存取车辆，亦可搬运机和升降机配合实现多层平面移动存取车辆的机械式停车设备。

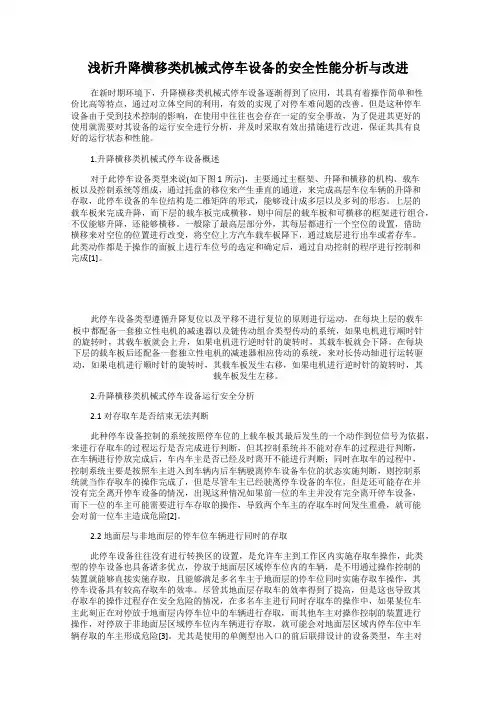

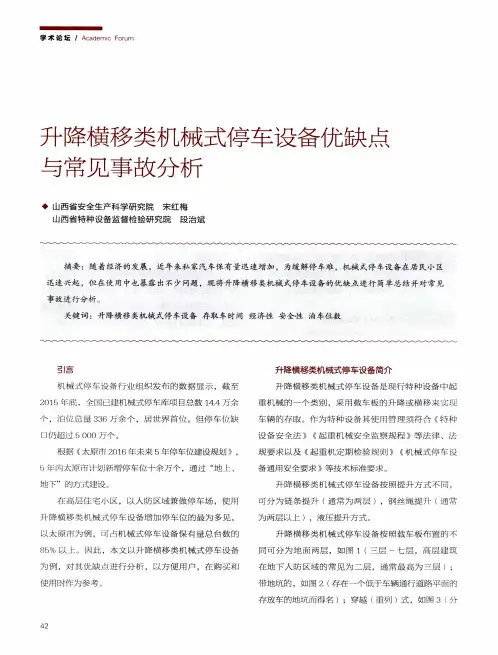

浅析升降横移类机械式停车设备的安全性能分析与改进在新时期环境下，升降横移类机械式停车设备逐渐得到了应用，其具有着操作简单和性价比高等特点，通过对立体空间的利用，有效的实现了对停车难问题的改善。

但是这种停车设备由于受到技术控制的影响，在使用中往往也会存在一定的安全事故，为了促进其更好的使用就需要对其设备的运行安全进行分析，并及时采取有效出措施进行改进，保证其具有良好的运行状态和性能。

1.升降横移类机械式停车设备概述对于此停车设备类型来说(如下图1所示)，主要通过主框架、升降和横移的机构、载车板以及控制系统等组成，通过托盘的移位来产生垂直的通道，来完成高层车位车辆的升降和存取，此停车设备的车位结构是二维矩阵的形式，能够设计成多层以及多列的形态。

上层的载车板来完成升降，而下层的载车板完成横移，则中间层的载车板和可横移的框架进行组合，不仅能够升降，还能够横移。

一般除了最高层部分外，其每层都进行一个空位的设置，借助横移来对空位的位置进行改变，将空位上方汽车载车板降下，通过底层进行出车或者存车。

此类动作都是于操作的面板上进行车位号的选定和确定后，通过自动控制的程序进行控制和完成[1]。

此停车设备类型遵循升降复位以及平移不进行复位的原则进行运动，在每块上层的载车板中都配备一套独立性电机的减速器以及链传动组合类型传动的系统，如果电机进行顺时针的旋转时，其载车板就会上升，如果电机进行逆时针的旋转时，其载车板就会下降。

在每块下层的载车板后还配备一套独立性电机的减速器相应传动的系统，来对长传动轴进行运转驱动，如果电机进行顺时针的旋转时，其载车板发生右移，如果电机进行逆时针的旋转时，其载车板发生左移。

2.升降横移类机械式停车设备运行安全分析2.1对存取车是否结束无法判断此种停车设备控制的系统按照停车位的上载车板其最后发生的一个动作到位信号为依据，来进行存取车的过程运行是否完成进行判断，但其控制系统并不能对存车的过程进行判断，在车辆进行停放完成后，车内车主是否已经及时离开不能进行判断；同时在取车的过程中，控制系统主要是按照车主进入到车辆内后车辆驶离停车设备车位的状态实施判断，则控制系统就当作存取车的操作完成了，但是尽管车主已经驶离停车设备的车位，但是还可能存在并没有完全离开停车设备的情况，出现这种情况如果前一位的车主并没有完全离开停车设备，而下一位的车主可能需要进行车存取的操作，导致两个车主的存取车时间发生重叠，就可能会对前一位车主造成危险[2]。

关于链条传动与液压传动提升的升降横移停车设备性能对比升降横移类立体停车设备是目前市场占有率最高和销量最大的停车设备类别，其市场竞争极其激烈。

各厂家都在想尽办法减低制作成本，增加产品市场优势。

现仅从不同传动方式下，其性能与成本的优劣对比进行讨论。

目前升降横移类产品提升传动有电机驱动链条，电机驱动链条加钢丝绳，液压驱动钢丝绳三种形式。

仅从驱动方式看，各种方式均是通过电机作动力源。

前两种传动方式，均是通过电机驱动链条，再由链条驱动钢丝绳或链条进行提升车辆，后一种是通过电机驱动液压泵站，驱动液压缸直接提升车辆或通过钢丝绳提升车辆。

因此可以将以上传动分为两类，链条传动和液压传动。

链条传动由来已久，传动效率高，使用面广。

传动简洁紧凑，噪音低，可靠性高；能在低速、重载和高温条件下及灰土飞扬的不良环境中工作；能保证准确的平均传动比,传递功率较大,且作用在轴和轴承上的力较小；传递效率较高,一般可达0.95～0.97。

但使用一定长的时间后（停车设备一般3-5年），链条的铰链磨损后,使得节距变大造成脱落现象。

液压传动应用到停车设备上历史亦很悠久，其特点是传动稳定，一台泵站可以驱动多个载车板；但其维修保养成本高，传动效率极其低下（20-70%），能量损失（泄露损失、溢流功率损失、节流功率损失，摩擦损失）较大。

在液压系统中，随着油液的流动，有相当多的液体能量损失掉，液压系统中的这些能量损耗都将变成热量，使系统温度升高，而高温又会影响液压元件的使用寿命和系统工作的可靠性。

所以一直以来，其市场占有率极低。

且液压传动中，一台泵站拖动多个载车板，与链条传动上的一台电机驱动一个载车板，其成本优势非常明显，但一拖多的停车设备存在以下的缺陷：升降电机驱动一拖几弊端还有一些厂家一味地以低价格占领停车设备市场，低价销售，采用多个上台板用一个升降电机驱动上载车板升降运行，即一拖几形式，此设计方式主要减少使用电机数量，避免升降横移一个台板一个电机常规性设计，大大降底成本（升降电机6000元/台左右），但存在以下缺陷或不足：1、一台电机功率较大，每动一个上台板，电机均要通电消耗用电量，用户使用费用增大；2、一拖几形式，只要此电机故障，或任一上台板、钢丝绳、导轮等运动件有故障，整个车库组瘫痪，存取不了车；3、每取上层一个载车板，同一根钢丝绳要动一次，且钢丝绳经过多个车位滑轮、卷筒反复正反向卷绕，因钢丝绳失效形式主要为疲劳破坏，起吊用钢丝绳寿命成倍地减小，大大地缩短了使用寿命；4、每取上层一个载车板，上层几个载车板均要被提升后方可横移，待横移到位后，方可下降，出现多余提升动作，运行机动时间较长，出入库时间相对较长，运行磨损加剧，频繁更换零配件，待机修理时间较长，维修费用较昂贵。

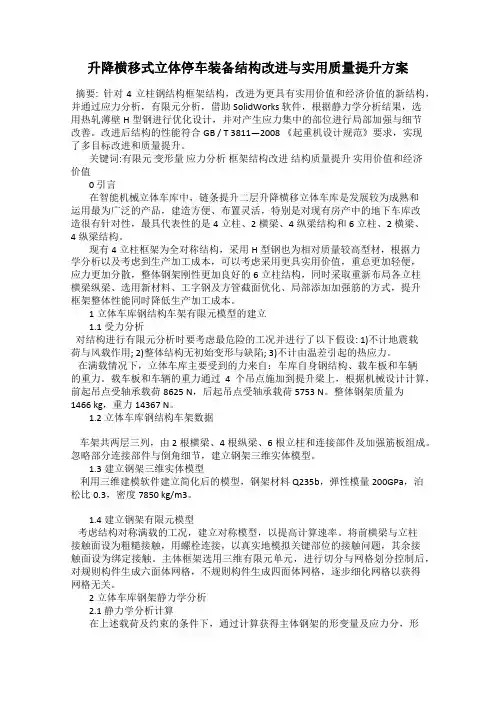

升降横移式立体停车装备结构改进与实用质量提升方案摘要: 针对4立柱钢结构框架结构，改进为更具有实用价值和经济价值的新结构，并通过应力分析，有限元分析，借助SolidWorks 软件，根据静力学分析结果，选用热轧薄壁H型钢进行优化设计，并对产生应力集中的部位进行局部加强与细节改善。

改进后结构的性能符合GB / T 3811—2008 《起重机设计规范》要求，实现了多目标改进和质量提升。

关键词:有限元变形量应力分析框架结构改进结构质量提升实用价值和经济价值0 引言在智能机械立体车库中，链条提升二层升降横移立体车库是发展较为成熟和运用最为广泛的产品，建造方便、布置灵活，特别是对现有房产中的地下车库改造很有针对性，最具代表性的是4立柱、2横梁、4纵梁结构和6立柱、2横梁、4纵梁结构。

现有4立柱框架为全对称结构，采用H型钢也为相对质量较高型材，根据力学分析以及考虑到生产加工成本，可以考虑采用更具实用价值，重总更加轻便，应力更加分散，整体钢架刚性更加良好的6立柱结构，同时采取重新布局各立柱横梁纵梁、选用新材料、工字钢及方管截面优化、局部添加加强筋的方式，提升框架整体性能同时降低生产加工成本。

1立体车库钢结构车架有限元模型的建立1.1受力分析对结构进行有限元分析时要考虑最危险的工况并进行了以下假设: 1)不计地震载荷与风载作用; 2)整体结构无初始变形与缺陷; 3)不计由温差引起的热应力。

在满载情况下，立体车库主要受到的力来自：车库自身钢结构、载车板和车辆的重力。

载车板和车辆的重力通过4个吊点施加到提升梁上，根据机械设计计算，前起吊点受轴承载荷8625 N，后起吊点受轴承载荷 5753 N。

整体钢架质量为1466 kg，重力14367 N。

1.2 立体车库钢结构车架数据车架共两层三列，由2根横梁、4根纵梁、6根立柱和连接部件及加强筋板组成。

忽略部分连接部件与倒角细节，建立钢架三维实体模型。

1.3建立钢架三维实体模型利用三维建模软件建立简化后的模型，钢架材料 Q235b，弹性模量200GPa，泊松比0.3，密度7850 kg/m3。

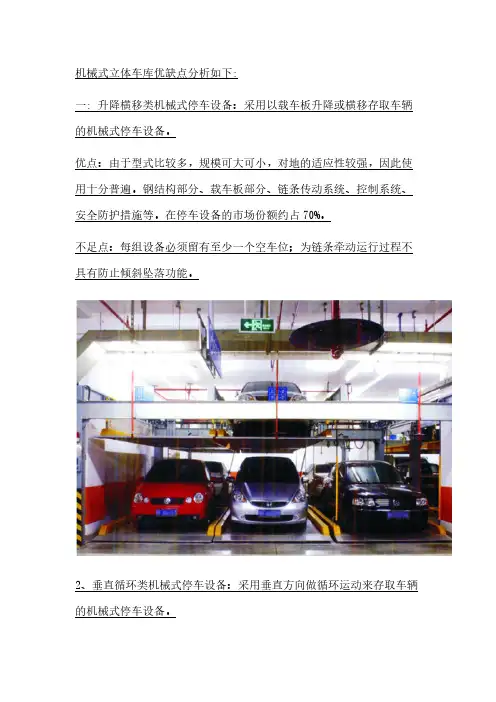

机械式立体车库优缺点分析如下:一: 升降横移类机械式停车设备：采用以载车板升降或横移存取车辆的机械式停车设备。

优点：由于型式比较多，规模可大可小，对地的适应性较强，因此使用十分普遍。

钢结构部分、载车板部分、链条传动系统、控制系统、安全防护措施等。

在停车设备的市场份额约占70%。

不足点：每组设备必须留有至少一个空车位；为链条牵动运行过程不具有防止倾斜坠落功能。

2、垂直循环类机械式停车设备：采用垂直方向做循环运动来存取车辆的机械式停车设备。

优点：省地,在58m2的地方建起大型垂直循环类机械停车库，可容纳34辆轿车，可省去购置土地的大量费用。

在停车设备的市场份额约占3-5%。

不足点：设备结构复杂，没有完善的闭锁和监测系统，采用足够的安全措施和消防系统，相对比较故障率高。

最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始拆除。

3、水平循环类机械式停车设备：采用一个水平循环运动的车位系统来存取停放车辆的机械式停车设备。

优点：可以省去进出车道，提建于狭长地形的地方，降低拉通风装置的费用，若多层重叠可为大型停车场。

但因一般只有一个出入口，所以存取车时间较长。

在停车设备的市场份额约占3-5%。

不足点：但因一般只有一个出入口，所以存取车时间较长，最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造。

4、多层循环类机械式停车设备：采用通过使载车板作上下循环运动而实现车辆多层存放的机械式停车设备。

优点：无需坡道，节省占地，自动存取，建于地形细长且地面只允许设置一个出入口的场所。

在停车设备的市场份额约占1-2%。

不足点：设备结构复杂，相对比较故障率高。

最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造。

5、平面移动类机械式停车设备：在同一层上用搬运或起重机平面移动车辆或泊车板平面横移存取车辆，亦可搬运机和升降机配合实现多层平面移动存取车辆的机械式停车设备。

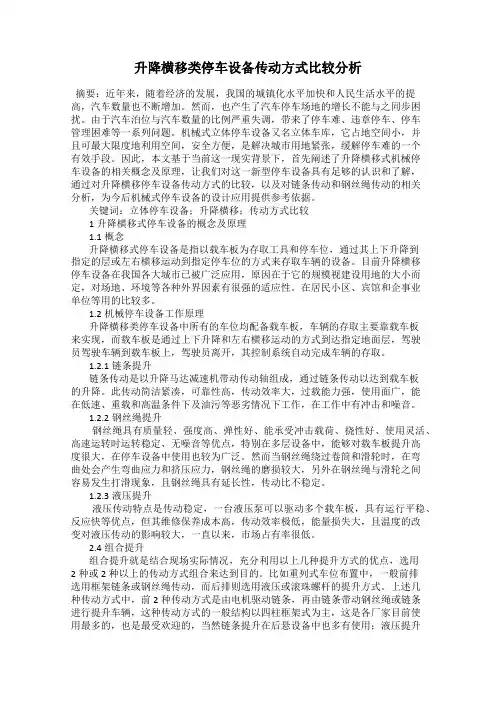

升降横移类停车设备传动方式比较分析摘要：近年来，随着经济的发展，我国的城镇化水平加快和人民生活水平的提高，汽车数量也不断增加。

然而，也产生了汽车停车场地的增长不能与之同步困扰。

由于汽车泊位与汽车数量的比例严重失调，带来了停车难、违章停车、停车管理困难等一系列问题。

机械式立体停车设备又名立体车库，它占地空间小，并且可最大限度地利用空间，安全方便，是解决城市用地紧张，缓解停车难的一个有效手段。

因此，本文基于当前这一现实背景下，首先阐述了升降横移式机械停车设备的相关概念及原理，让我们对这一新型停车设备具有足够的认识和了解，通过对升降横移停车设备传动方式的比较，以及对链条传动和钢丝绳传动的相关分析，为今后机械式停车设备的设计应用提供参考依据。

关键词：立体停车设备；升降横移；传动方式比较1升降横移式停车设备的概念及原理1.1概念升降横移式停车设备是指以载车板为存取工具和停车位，通过其上下升降到指定的层或左右横移运动到指定停车位的方式来存取车辆的设备。

目前升降横移停车设备在我国各大城市已被广泛应用，原因在于它的规模视建设用地的大小而定，对场地、环境等各种外界因素有很强的适应性。

在居民小区、宾馆和企事业单位等用的比较多。

1.2机械停车设备工作原理升降横移类停车设备中所有的车位均配备载车板，车辆的存取主要靠载车板来实现，而载车板是通过上下升降和左右横移运动的方式到达指定地面层，驾驶员驾驶车辆到载车板上，驾驶员离开，其控制系统自动完成车辆的存取。

1.2.1链条提升链条传动是以升降马达减速机带动传动轴组成，通过链条传动以达到载车板的升降。

此传动简洁紧凑，可靠性高，传动效率大，过载能力强，使用面广，能在低速、重载和高温条件下及油污等恶劣情况下工作，在工作中有冲击和噪音。

1.2.2钢丝绳提升钢丝绳具有质量轻、强度高、弹性好、能承受冲击载荷、挠性好、使用灵活、高速运转时运转稳定、无噪音等优点，特别在多层设备中，能够对载车板提升高度很大，在停车设备中使用也较为广泛。

链条与钢丝绳提升方式比较（升降横移类车库）立体车库立体停车设备升降横移链条提升钢丝绳提升目前在国内，九大类停车设备中，升降横移类占80%多。

其中最常见的提升方式主要有链条提升和钢丝绳提升。

这里对钢丝绳提升和链条提升在升降横移类停车设备上应用的优缺点进行简单地比较和说明。

1、稳定性。

链条提升方式占优。

由于链条与钢丝绳的结构不同，链条提升的车台版只能在前后方向晃动，而钢丝绳提升的车台版前后左右全方位晃动；同时给车台版同样的外力，链条提升的车台版晃动幅度远小于钢丝绳提升的车台版。

由此，安装在室外的设备，链条提升方式的优势更明显。

2、冲击力。

链条提升方式占优。

升降车台版启动时冲击较大，链条传动可承受足够大的冲击力而不至于断裂。

而钢丝绳在运行冲击下会伸长变形甚至打结，影响升降运行的准确性，使用频繁时在冲击下更易断裂，降低了设备的安全性和可靠性；此外钢丝绳受损使钢丝绳逐根断裂而不易被发现，使用频繁时半年就要更换一次，寿命低。

3、运行噪音。

钢丝绳提升方式占绝对优势。

链条在提升过程中会发出较大的声响，尤其是当层数提升高度增加到三层以上时，车台版上的链条吊点与纵梁上的链轮不在同一平面容易出现偏齿、卡齿甚至跳齿的现象。

钢丝绳提示方式中钢丝绳与卷筒和滑轮就不会有链条的这些问题。

正常情况下，钢丝绳提升的载车台板在升降过程中几乎不会发出声音。

4、成本。

三层及以下情况下，链条提升方式的成本相对较低。

主要是因为钢丝绳提升方式的卷筒价格不菲，钢丝绳提升的升降车台板的长度比链条提升方式的车台板要长。

超过三层后链条提示方式就没优势了，钢丝绳的成本相对较低，这是因为车库超过三层以后，链条的单价比钢丝绳贵，而且随之而来的纵梁和横梁框架加长也必定导致成本的增加。

5、制造及安装。

链条提升方式占优势。

链条链轮传动系统安装方便，运行安全可靠，已被大多数厂家采用，是现有升降横移停车设备的标准模式。

钢丝绳传动需要体积较大的卷筒，制造负责且影响美观，安装时可能造成绳体打结或小股断裂，造成安全隐患。

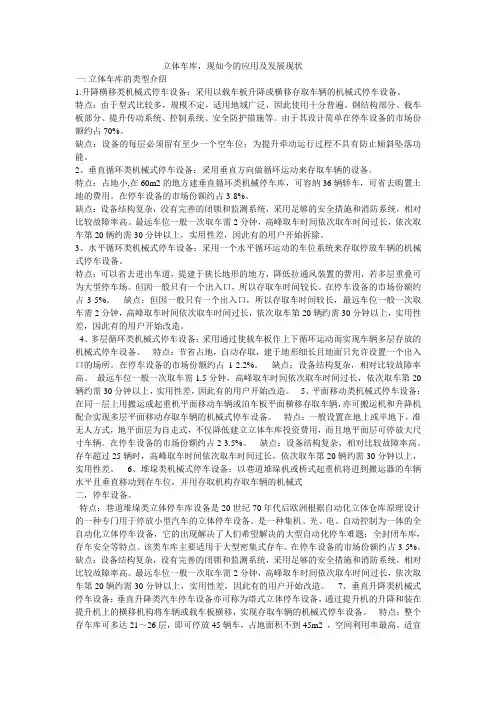

立体车库，现如今的应用及发展现状一: 立体车库的类型介绍1.升降横移类机械式停车设备：采用以载车板升降或横移存取车辆的机械式停车设备。

特点：由于型式比较多，规模不定，适用地域广泛，因此使用十分普遍。

钢结构部分、载车板部分、提升传动系统、控制系统、安全防护措施等。

由于其设计简单在停车设备的市场份额约占70%。

缺点：设备的每层必须留有至少一个空车位；为提升牵动运行过程不具有防止倾斜坠落功能。

2、垂直循环类机械式停车设备：采用垂直方向做循环运动来存取车辆的设备。

特点：占地小,在60m2的地方建垂直循环类机械停车库，可容纳36辆轿车，可省去购置土地的费用。

在停车设备的市场份额约占3-8%。

缺点：设备结构复杂，没有完善的闭锁和监测系统，采用足够的安全措施和消防系统，相对比较故障率高。

最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始拆除。

3、水平循环类机械式停车设备：采用一个水平循环运动的车位系统来存取停放车辆的机械式停车设备。

特点：可以省去进出车道，提建于狭长地形的地方，降低拉通风装置的费用，若多层重叠可为大型停车场。

但因一般只有一个出入口，所以存取车时间较长。

在停车设备的市场份额约占3-5%。

缺点：但因一般只有一个出入口，所以存取车时间较长，最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造。

4、多层循环类机械式停车设备：采用通过使载车板作上下循环运动而实现车辆多层存放的机械式停车设备。

特点：节省占地，自动存取，建于地形细长且地面只允许设置一个出入口的场所。

在停车设备的市场份额约占1-2.2%。

缺点：设备结构复杂，相对比较故障率高。

最远车位一般一次取车需1.5分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造。

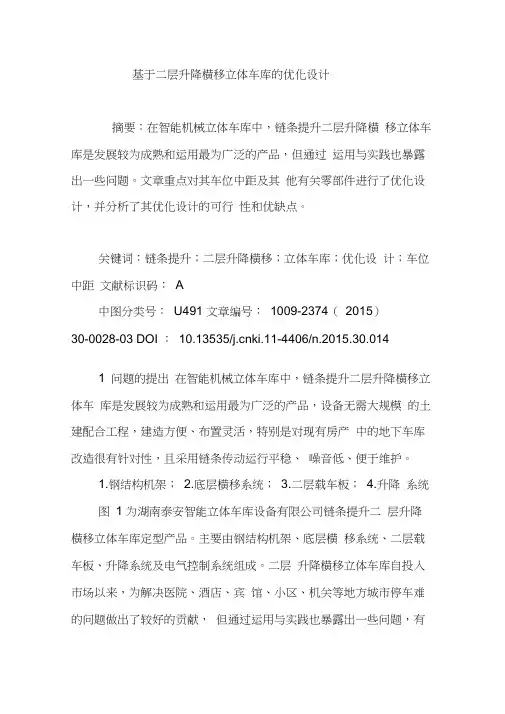

基于二层升降横移立体车库的优化设计摘要：在智能机械立体车库中，链条提升二层升降横移立体车库是发展较为成熟和运用最为广泛的产品，但通过运用与实践也暴露出一些问题。

文章重点对其车位中距及其他有关零部件进行了优化设计，并分析了其优化设计的可行性和优缺点。

关键词：链条提升；二层升降横移；立体车库；优化设计；车位中距文献标识码：A中图分类号：U491 文章编号：1009-2374（2015）30-0028-03 DOI ：10.13535/ki.11-4406/n.2015.30.0141 问题的提出在智能机械立体车库中，链条提升二层升降横移立体车库是发展较为成熟和运用最为广泛的产品，设备无需大规模的土建配合工程，建造方便、布置灵活，特别是对现有房产中的地下车库改造很有针对性，且采用链条传动运行平稳、噪音低、便于维护。

1.钢结构机架；2.底层横移系统；3.二层载车板；4.升降系统图1 为湖南泰安智能立体车库设备有限公司链条提升二层升降横移立体车库定型产品。

主要由钢结构机架、底层横移系统、二层载车板、升降系统及电气控制系统组成。

二层升降横移立体车库自投入市场以来，为解决医院、酒店、宾馆、小区、机关等地方城市停车难的问题做出了较好的贡献，但通过运用与实践也暴露出一些问题，有些问题还涉及到主要技术参数、结构的合理性及运行的安全可靠性。

2 车位横向中距优化车位尺寸是机械式立体车库的主要技术参数，既要保证容车规格，还要有效利用场地空间，这已成为机械式停车设备优化设计的主要攻关问题之一。

对于地下停车场其车位横向中距更显突出，地下车库其柱网布置，最近的柱子净距为7.5m ，按自然停车位3 辆布置(3 X 2.4+2 X 0.15=7.5m)。

其机械式立体车库横向净距要求为：车辆数X车位横向中距+0.24 ,其中车位横向中距设计不合理，有可能影响到车位布置数量。

泰安车库公司升降横移立体载车板内宽为2050mm，较市面通用设备宽50mm，这可提高容车宽度规格，同规格车辆进出库更为方便。

升降横移类停车设备的传动方式及对比分析简明操（广西建工集团建筑机械制造有限责任公司，广西南宁530299）【摘要】针对在机械立体车库中广泛应用的升降横移类停车设备，在介绍其常用传动方式的基础上，就链条与钢丝绳传动及链条和钢丝绳组合三种进行对比，旨在为实际选择最佳的传动方式提供参考依据。

【关键词】机械立体车库；升降横移类停车设备；传动方式【中图分类号】U491.71【文献标识码】A【文章编号】2095-2066（2020）05-0227-02机械立体车库作为新颖的立体式车库,能有效缓解城市停车困难,而对于升降横移类停车设备,它凭借结构简单且紧凑、操作便利与经济实用等优势而得到越来越广泛的应用。

在这种停车设备中,传动(提升)方式主要有五种,不同方式有不同的特点和适用范围,需通过对比,并结合现场的实际情况,选择最佳的传统方式。

1传动方式分析1.1采用链条进行提升该传动方式由来已久,即采用链条进行传动,使载车板实现升降。

该方法的主要优势包括:结构简单且紧凑、有很高的可靠性、效率高、有很强的过载能力等,适用范围很广,可以在低速、高载及高温情况下使用,但运行中无法避免噪音与冲击。

1.2采用钢丝绳进行提升钢丝绳的重量轻,但强度很高、弹性良好、可承受较大的冲击,也有较好的挠性,运用十分灵活,在高速运转过程中能保持稳定,而且也不会产生噪音,在多层设备当中使用,可以对载车板进行提升,且提升的高度一般很大,得到了广泛应用。

但钢丝绳从滑轮与卷筒上绕过后,会产生一定弯曲与挤压应力,加剧磨损,而且钢丝绳和滑轮间还容易打滑,另外,因钢丝绳自身具有一定延长性,所以无法保证传动比保持稳定[1]。

1.3采用螺杆进行提升该传动系统主要由三部分组成,即滚珠、螺杆与螺母,其中,螺母被马达带动,滚珠被螺母带动,在螺旋槽中发生滚动,促使载车板进行上下运动。

该传功方式的主要优势包括:结构简单且紧凑、不会产生太大的噪音、传动过程保持稳定、空间较大。

钢丝绳提升与链条提升方式优劣性钢丝绳提升与链条提升方式优劣性就我这几年所了解过的升降横移类立体车库而言，其提升方式主要有钢丝绳提升、链条提升、液压提升和丝杆提升这四种方式。

其中又以前两种最为常见，所以在这里我只对钢丝绳提升和链条提升在升降横移类立体车库上的应用优缺点进行简单比较。

1、稳定性。

就这点而言，链条提升方式占优。

相比钢丝绳而言，采用链条提升方式的车库在升降过程中稳定性好很多，这主要与链条与钢丝绳的结构不同有关，我们都知道，链条提升的车板只能在前后方向晃动，而钢丝绳提升的车板却可以是前后左右全方位晃动。

同时给车板同样的外力，链条提升的车板晃动幅度远小于钢丝绳提升的车板，这对安装在室外，可能遭遇大风袭扰的立体车库而言，链提升方式的优势非常明显。

2、观感。

现在的车库已经不能仅仅满足于基本的使用功能了，尤其是对那些不是很懂立体车库的用户而言，很多时候，观感也会成为他们选择车库的重要因素。

就这点而言，在低层的车库上，链条提升的占优势。

毕竟在普通人看来，16A或者20A的链条怎么看都比￠9的钢丝绳看起来要好一些，尤其是在很多厂家的链条都采用了所谓的达克罗链或者是给链条加了护套以后，渗着油的钢丝绳更是难看了。

不过一旦车库层数超过3层以后，链条提升方式的车库在外观上就有了一个问题。

因为目前的升降横移车库采用链条提升方式的一般用的都是循环链或者平衡链结构，而采用这种结构的提升方式有一个特点就是链条长度一旦过长，那么用于装载循环链或者平衡链的纵梁必须加长，这就导致了四层以上的纵梁凸出了整个车库的外立面，影响美观。

3、运行时的噪音。

在这点上，钢丝绳提升方式的占有绝对优势。

链条在提升过程中会发出较大的声响，尤其是当层数较高，载车板的提升高度增加到三层以上时，只要载车板上的链条吊点与纵梁上的导轮不在同一平面（哪怕是稍许的偏差），链条都会出现偏齿、卡齿甚至跳齿的现象，由此产生的声音绝对不是悦耳而是刺耳了。

我本人就曾经遇到过类似的问题不小十次，每次都是被折腾得半死。

升降横移类机械车库双钢丝绳提升卷筒作者：张汝春来源：《名城绘》2017年第06期摘要：针对升降横移类机械车库使用单钢丝绳提升存在的问题，简要的介绍了一种防止单钢丝绳提升时钢丝绳断裂导致车板失衡汽车坠落的双钢丝绳提升卷筒，简要介绍了结构和原理。

关键词：机械车库；升降横移类车库；问题一、升降横移类机械车库驱动方式目前国内升降横移类机械车库行业内使用的驱动方式大致分为两类：a）链条驱动；b）钢丝绳驱动。

各种驱动方式优缺点如下：（一）链条驱动良好的解决了载车板四点提升的精确度问题，结构紧凑，但此种结构在链条松弛后会造成传动打滑导致载车板下坠，并且受结构限制提升高度有限，一般应用于2层升降横移类机械车库上。

（二）钢丝绳驱动采取卷筒强制提升受制于卷筒的大小与长度只能在一定层度上避免了提升高度上的限制，一般适用于6层及以下车库，使用成本低廉，结构简单，大多采用单股电梯专用钢丝绳4点提升，存在缺点钢丝绳内部缺陷需要专用仪器检测提升过程中如钢丝绳断裂会造成载车板失衡汽车坠落。

二、存在的问题目前国内升降横移类机械车库根据GB17907-2010《机械式停车设备通用安全要求》升降横移类只需安装防坠器，而防坠器的作用是防止搬运器或载车板运行到位后处于空中静态位置时坠落的装置，在载车板提升到位之前是没有防止载车板坠落的保护装置的，目前车库市场上升降横移类车库提升部分均采用单钢丝绳平面4点提升，因钢丝绳内部缺陷需用专业仪器检测肉眼很难发现在提升过程中如果其中一根钢丝绳断裂必然会造成各种事故，因而设计一种多钢丝绳提升装置能有效的降低在提升過程中因其中一根钢丝绳断裂而导致的事故。

三、新型的双钢丝绳多层卷筒我们设计了一种双钢丝绳式强制提升卷筒装置，该卷筒装置已经运用在升降横移类机械车库上并通过了型式试验，钢丝绳从卷筒上的钢丝绳绳头开始顺着卷筒的双螺纹进行卷绳，通过压绳装置使钢丝绳在缠绕第二层钢丝绳时不会出现乱绳错绳现象。

具体结构如下图：每根钢丝绳的绳头安装专用的钢丝绳绳头装置，每根钢丝绳绳头装置均有自动涨紧装置，绳头装置如下图：当其中一根钢丝绳松弛或者断裂后另一根钢丝绳都能保证8的安全系数，此结构减少了因钢丝绳断裂因素造成坠落事故的几率，变相的提高了钢丝绳提升的安全系数，具体结构如下图：这种卷筒安装在升降横移类机械车库上很好的解决了升降横移类机械车库的提升高度问题，也避免了在提升过程中一根钢丝绳断裂造成的载车板失衡和车辆坠落事故，有效的提高了提升过程中的安全系数。

升降横移式机械立体停车库结构特点及其发展趋势研究摘要：在城市人口不断增加的情况下，汽车拥有率不断攀升的过程中，立体停车将会得到产业化、智能化、人性化和无人化发展，从而使立体停车库产业成为维持社会稳定和为国家创收的项目，在不久的将来，城市的交通状况会由于立体停车库的快速发展得到很大程度的改善。

本文主要对升降横移式机械立体停车库的工作原理、结构特点、控制方式等方面进行了相关研究，分析了升降横移式机械立体停车库的优势与不足，提出了升降横移式机械立体停车库的发展趋势，为机械立体停车库的设计研发提供了参考作用。

关键词：立体停车库；升降横移；结构特点；发展趋势引言随着我国经济快速发展以及居民生活水平的日益提高，汽车消费已是我国家庭主要支出之一，私家车已成为人们出行的主要交通工具之一。

预计到2022年中国汽车保有量将达到6.4亿辆左右；城市汽车数量的不断增加，使得城市停车问题越来越凸显严重，已成为制约城市发展的主要问题之一。

目前我国绝大多数停车场基本都采用自走式与机械式两种，传统的自走式停车库由于在一定的空间内停放的汽车数量相当有限，而且在空间上受到限制较大，所以其使用在逐渐被淘汰；而机械式立体停车库前期投入成本较高，对于大多数用户来说难以承受。

因此如何推动城市停车库的建设来解决城市停车问题成为城市发展的重要问题之一。

为此许多研究人员提出了形式多样的立体停车库设计技术和方法，期望从一定程度上缓解城市停车问题。

1 升降横移式机械立体停车库工作原理升降类立体车库亦称为塔式立体车库，工作原理与电梯类似，通过提升系统升降，并通过搬运器实现横移，将汽车停放在井道两侧的停车设备。

由金属结构框架、提升系统、搬运器、回转装置、出入口附属设备、控制系统、安全和检测系统组成。

其设备复杂，对设备安全性、稳定性要求高，一次投入较大。

适宜布置在土地使用成本高，车位需求大的商场、医院、电影院等人流量较大的场所。

其泊位停车与取车过程都是依靠停车位托盘的升降与横移来实现。

做为立体车库中市场占有率最大的一种产品，升降横移类立体车库现在在祖国大地上遍地开花。

这种在立体车库行业内技术含量较低的设备由于先天的不足，导致其故障率是所有同类产品中最高的（别人怎么认为我不是很清楚，但是就我这10年来的所见所闻，升降横移的故障是最多的）。

这就让各个立体车库厂家的维保人员夜不能寐，寝食难安。

我这不是瞎说的，因为我曾经有过在春节期间代管维保工作的“惨痛”经历，经常在夜深人静的时候，电话忽然炸响，里面传来的都是各地的故障报修电话，而且要命的是打到我这里来的都不是那种简单的故障了，所以我就要开始通知各片区的维保负责人去维修，很多时候，电话打完后我还不能睡，因为担心问题解决不好会引火烧身。

一段时间下来，让我身心疲惫，还好我只是代管。

所以我每当见到那些没日没夜坚守在维保一线的弟兄时，我都投以崇敬的目光，即使这帮家伙平时都是窝在棋牌房的。

也正是为了减轻维保兄弟们的困苦，我在闲暇的时候，就把我曾经见过的一些升降横移类车库的故障及我认为比较简练的解决方法整理了一些，分发给他们。

今天我把这些重新整理一下，发到网上，希望能给更多受苦受难的弟兄们带去些许轻快。

好了，废话少说，开始进入正题。

升降横移类立体车库的故障主要分为两块，一块是机械故障，一块是电气故障。

首先说电气故障，因为这个是立体车库故障的大头，比较频繁，但是相对来说容易解决。

当然前提是要能很快查出故障点。

下面我就按照1234567的顺序来赘述一下我的心得体会。

1、最简单的电气故障就是光电没对好。

在车库的入口处一般有3对光电，超长、超高、人车误入，在车库的后部也有一对检测后超长的光电（想省钱的单位可能只装一对光电）。

这些光电可能会因为质量问题，可能会因为外力（被人碰了一下），也可能因为弄脏了镜面，甚至是因为电线出现问题而导致信号丢失，从而引起故障。

这个时候首先要做的就是通过检查PLC上输入端的指示灯来确认是哪一个光电开关出现了问题（这很重要，包括我下面要说的所有和电气故障有关的问题，第一步就是要查看PLC上I/O点来迅速确认故障原因）。
