9205数字万用表工作原理电路及其测量电路
- 格式:docx
- 大小:853.23 KB
- 文档页数:25

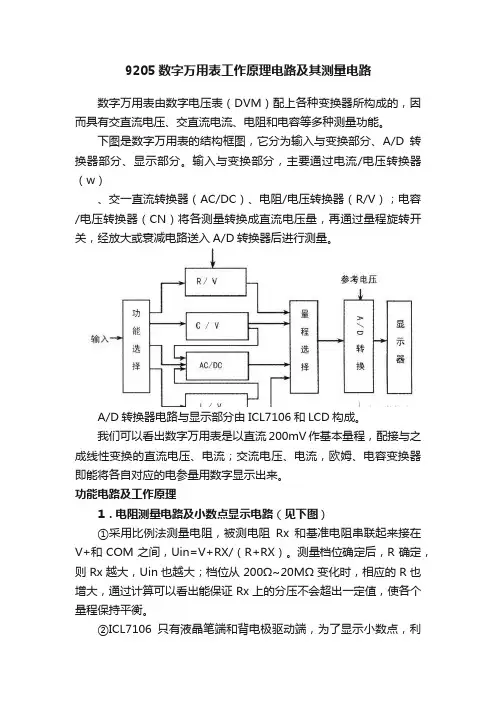

9205数字万用表工作原理电路及其测量电路数字万用表由数字电压表(DVM)配上各种变换器所构成的,因而具有交直流电压、交直流电流、电阻和电容等多种测量功能。
下图是数字万用表的结构框图,它分为输入与变换部分、A/D转换器部分、显示部分。
输入与变换部分,主要通过电流/电压转换器(w)、交一直流转换器(AC/DC)、电阻/电压转换器(R/V);电容/电压转换器(CN)将各测量转换成直流电压量,再通过量程旋转开关,经放大或衰减电路送入A/D转换器后进行测量。
A/D转换器电路与显示部分由ICL7106和LCD构成。
我们可以看出数字万用表是以直流200mV作基本量程,配接与之成线性变换的直流电压、电流;交流电压、电流,欧姆、电容变换器即能将各自对应的电参量用数字显示出来。
功能电路及工作原理1.电阻测量电路及小数点显示电路(见下图)①采用比例法测量电阻,被测电阻Rx和基准电阻串联起来接在V+和COM之间,Uin=V+RX/(R+RX)。
测量档位确定后,R确定,则Rx越大,Uin也越大;档位从200Ω~20MΩ变化时,相应的R也增大,通过计算可以看出能保证Rx上的分压不会超出一定值,使各个量程保持平衡。
②ICL7106只有液晶笔端和背电极驱动端,为了显示小数点,利用运放OP1构成反相放大器形成小数点显示电路,使得ICL7106去LCD的背电极BP点的脉冲信号(50Hz的方波,占空比位50%,保证交流电压有效值为0,延长LCD的使用时间)和相应去每个小数点BP2、BP20、BP200的脉冲信号反向,根据液晶的显示原理,此时正好点亮相应的小数点。
2.直流电压测量电路及交流电压测量电路(见下图)①直流电压测量采用电阻分压器法测量电压,输入的直流电压通过分压和转换开关将各个量程电压均变成为0~200mV直流电压,最后送入A/D转换电路去显示。
测量值越大,则分压送入ICL7106的输入端的电压越大;档位从200mV~1000V变化时,相应的档位电阻减少,通过计算可以看出能保证去7106的输入端电压不会超出一定值200mV,这样可以使各个量程保持平衡(如下表所示)。
DT9205万用表使用说明DT9205A万用表使用方法从左到右四个插孔分别是:20A直流电流测量插孔(红线表笔)、毫安档插孔(红线表笔)、公共插孔(黑线表笔)、交流直流电压电阻档插孔(红线表笔)CX F插孔为电冰箱温度传感器插孔,八个小孔的是三极管放大倍数插孔,这些孔要和上面的档位开关要对应,否则容易烧毁表或无法测量。
另,测量电阻电流如果不知道电压的情况下先从大档向小档逐步降低,转换档位时脱离测量点。
测量前应该了解你的测量对象,否则交流和直流都无法分辨的话,测量结果也是没有用的。
调到AC~交流1000档红' 黑表笔插那个空都可以。
生活用电是220伏不分正负极。
电机的功率电机上一般都有标注。
如果测得的是220伏的电机,那么把表调到交流电流(~A)档把表笔串联到某一根线上即可。
测得的电流乘以电压220V就是功率。
想自己测三相电机那么需要使用钳形万用表调到电流档,拌开万用表的钳子把单一根线钳入其中就可以测得电流,测得的电流乘以380V电压就是功率。
注意三相电机不可以把表串入来测电流,这样会因缺相而烧毁用AC750档无红黑之分,生活电是交流电万能表DT9205怎么用有视频吗在百度上搜索一下“万用表使用教程”,里面有数字万用表和指针万用表的使用方法,数字万用表虽然各型号有所不同,但用法都相差不大的数字万用表DT9205使用说明书(适合初学者)(2007-04-14 11:43:11) 转载 分类: 技术类 一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心,配以全功能过载保护电路,可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。
相关术语及仪表盘上的名词解释:LCD/液晶显示屏; 交流电的有效值用字母rms 表示.例如,市电峰值为311V,有效值为220Vrms ; 模/数转换器是模拟信号与数字信号相互转换的电子元件; 按下仪表盘左上的HD 键可以保持LCD 数据键; 仪表盘下方FUSED 表示该量程有保险管,UNFUSED 表示无保险管; 15SEC 是指测试时间限于15秒 二、特点1. 功能选择具有32个量程.量程与LCD 有一定的对应关系:选择一个量程,如果量程是一位数,则LCD 上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD 上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD 上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD 没有小数显示. 2. 测试数据显示在LCD 中.3. 过量程时,LCD 的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9,第一位从0到1只有两种状态,这样的显示方式叫做三位半。
DT9205A数字万用表使用方法的详细介绍(1)将ON/OFF开关置于ON位置,检查9V电池,如果电池电压不足,将显示在显示器上,这时则需更换电池。
如果显示器没有显示,则按以下步骤操作。
(2)测试笔插孔旁边的符号,表示输入电压或电流不应超过指示值,这是为了保护内部线路免受损伤。
(3)测试之前。
功能开关应置于你所需要的量程。
1-1直流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档V-量程范围,并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降),红表笔所接端的极性将同时显示于显示器上。
注意:1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4.当测量高电压时,要格外注意避免触电.1-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于交流电压档V~量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.注意:1.参看直流电压注意1.2.4.2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.1-3直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。
2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.注意:1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.1-4交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A的电流时,红表笔插入20A插孔.2.将功能开关置于交流电流档A~量程,并将测试表笔串联接入到待测电路中.注意:1.参看直流电流DCA测量注意1、2、3.1-5电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中,如有电源和储能元件,会影响线路阻抗测试正确性。

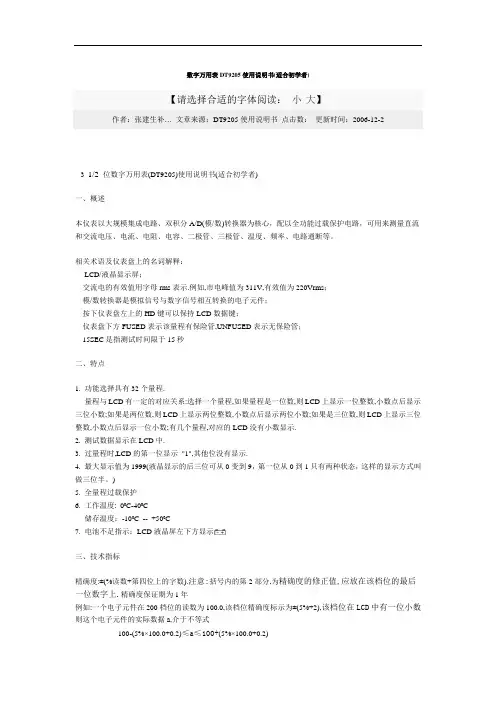

数字万用表DT9205使用说明书(适合初学者)【请选择合适的字体阅读:小大】作者:张建生补… 文章来源:DT9205使用说明书点击数:更新时间:2006-12-23 1/2 位数字万用表(DT9205)使用说明书(适合初学者)一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心,配以全功能过载保护电路,可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。
相关术语及仪表盘上的名词解释:LCD/液晶显示屏;交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms;模/数转换器是模拟信号与数字信号相互转换的电子元件;按下仪表盘左上的HD键可以保持LCD数据键;仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管;15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9,第一位从0到1只有两种状态,这样的显示方式叫做三位半。
)5. 全量程过载保护6. 工作温度: 00C-400C储存温度:-100C -- +500C7. 电池不足指示:LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压量程分辨率准确度200mV(毫伏)100μV(微伏)2V(伏)1mV(毫伏)±(0.5%+2)20V 10mV200V100mV1000V1V±(0.8%+2)单位换算:1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字,变为100.1测量电压时,万用表如同一个电阻。
DT9205A数字万用表使用说明1)将ON/OFF开关置于ON位置,检查9V电池,如果电池电压不足,将显示在显示器上,这时则需更换电池。
如果显示器没有显示,则按以下步骤操作。
(2)测试笔插孔旁边的符号,表示输入电压或电流不应超过指示值,这是为了保护内部线路免受损伤。
(3)测试之前。
功能开关应置于你所需要的量程。
1-1直流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档V-量程范围,并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降),红表笔所接端的极性将同时显示于显示器上。
注意:1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4.当测量高电压时,要格外注意避免触电.1-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于交流电压档V~量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.注意:1.参看直流电压注意1.2.4.2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.1-3直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200m A的电流时,红表笔插入m A插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。
2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.注意:1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.1-4交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200m A的电流时,红表笔插入m A插孔,当测量最大值为20A的电流时,红表笔插入20A插孔.2.将功能开关置于交流电流档A~量程,并将测试表笔串联接入到待测电路中.注意:1.参看直流电流DCA测量注意1、2、3.1-5电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中,如有电源和储能元件,会影响线路阻抗测试正确性。

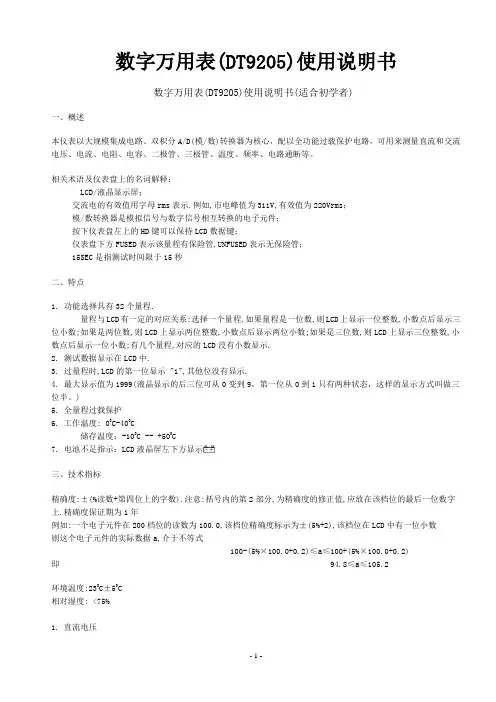

数字万用表(DT9205)使用说明书数字万用表(DT9205)使用说明书(适合初学者)一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心,配以全功能过载保护电路,可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。
相关术语及仪表盘上的名词解释:LCD/液晶显示屏;交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms;模/数转换器是模拟信号与数字信号相互转换的电子元件;按下仪表盘左上的HD键可以保持LCD数据键;仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管;15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9,第一位从0到1只有两种状态,这样的显示方式叫做三位半。
)5. 全量程过载保护6. 工作温度: 00C-400C储存温度:-100C -- +500C7. 电池不足指示:LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压单位换算:1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为10 0.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字,变为100.1测量电压时,万用表如同一个电阻。

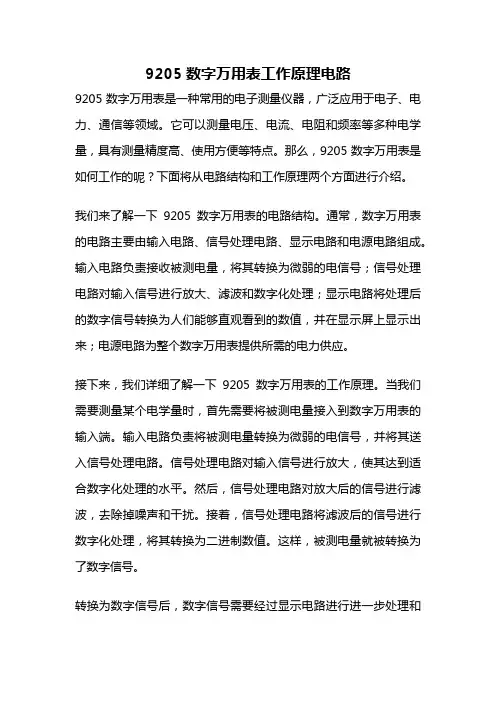

9205数字万用表工作原理电路9205数字万用表是一种常用的电子测量仪器,广泛应用于电子、电力、通信等领域。
它可以测量电压、电流、电阻和频率等多种电学量,具有测量精度高、使用方便等特点。
那么,9205数字万用表是如何工作的呢?下面将从电路结构和工作原理两个方面进行介绍。
我们来了解一下9205数字万用表的电路结构。
通常,数字万用表的电路主要由输入电路、信号处理电路、显示电路和电源电路组成。
输入电路负责接收被测电量,将其转换为微弱的电信号;信号处理电路对输入信号进行放大、滤波和数字化处理;显示电路将处理后的数字信号转换为人们能够直观看到的数值,并在显示屏上显示出来;电源电路为整个数字万用表提供所需的电力供应。
接下来,我们详细了解一下9205数字万用表的工作原理。
当我们需要测量某个电学量时,首先需要将被测电量接入到数字万用表的输入端。
输入电路负责将被测电量转换为微弱的电信号,并将其送入信号处理电路。
信号处理电路对输入信号进行放大,使其达到适合数字化处理的水平。
然后,信号处理电路对放大后的信号进行滤波,去除掉噪声和干扰。
接着,信号处理电路将滤波后的信号进行数字化处理,将其转换为二进制数值。
这样,被测电量就被转换为了数字信号。
转换为数字信号后,数字信号需要经过显示电路进行进一步处理和显示。
显示电路将数字信号转换为人们能够直观看到的数值,并在显示屏上显示出来。
在显示过程中,显示电路还会对数字信号进行校正和调整,确保显示的数值准确无误。
为了保证数字万用表的正常工作,还需要电源电路为其提供所需的电力供应。
电源电路通常采用直流电源,通过稳压电路和滤波电路对电源进行稳定和滤波,以确保数字万用表能够稳定工作。
9205数字万用表的工作原理主要包括输入电路、信号处理电路、显示电路和电源电路。
它通过将被测电量转换为微弱的电信号,并经过放大、滤波和数字化处理,最终转换为数字信号并在显示屏上显示出来。
数字万用表的工作原理简单而又精确,使得我们能够方便地进行各种电学量的测量和测试。

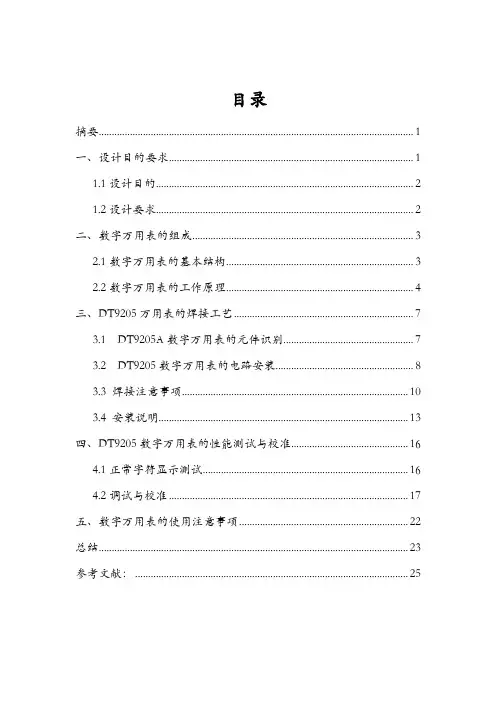

目录摘要 (1)一、设计目的要求 (1)1.1设计目的 (2)1.2设计要求 (2)二、数字万用表的组成 (3)2.1数字万用表的基本结构 (3)2.2数字万用表的工作原理 (4)三、DT9205万用表的焊接工艺 (7)3.1 DT9205A数字万用表的元件识别 (7)3.2 DT9205数字万用表的电路安装 (8)3.3 焊接注意事项 (10)3.4 安装说明 (13)四、DT9205数字万用表的性能测试与校准 (16)4.1正常字符显示测试 (16)4.2调试与校准 (17)五、数字万用表的使用注意事项 (22)总结 (23)参考文献: (25)摘要数字万用表又称数字多用表,简称DMM(Digital Multimeter)。
它是由数字电压表DVM(Digital Voltmeter)与各种变换器组成的。
其中直流数字电压表是数字万用表的基本组成部分,是数字万用表的核心。
数字仪表是把连续的被测模拟量自动地变成断续的、用数字编码方式并以十进制数字自动显示测量结果的一种测量仪表。
这是一种新型仪表,它把电子技术、计算机技术、自动化技术与精密电测量技术密切地结合在—起,成为仪器仪表领域中一个独立的分支。
数字万用表是电测技术中的一种常用仪表,以其操作方便、读数准确、体积小巧、携带方便等优点成为现代测量中不可缺少的仪器,它可以测量直流电流、交流电流、直流电压、交流电压、电阻、电容、二极管的正向压降等,正在许多领域取代模拟式(即指针式)万用表。
具有使用方便、灵敏度高、测量速度快、量程宽、过载能力强、输人阻抗高、指示值具有客观性(不存在视觉误差)、扩展能力强等优点。
数字万用表(DMM)可直接测量电压、电流、电阻或其他电参量,其功能可任意组合并以十进制数字显示被测量的结果,应用十分广泛。
本文以DT9205万用表为例。
关键词:数字万用表DT9205万用表硬件设计焊接工艺一、设计目的要求1.1设计目的数字万用表是在数字电压表(DVM,Digital Voltmeter)的基础上,配上各种变换器所构成的多功能测量仪表。
9205数字万用表工作原理电路及其测量电路- 全文数字万用表由数字电压表(DVM)配上各种变换器所构成的,因而具有交直流电压、交直流电流、电阻和电容等多种测量功能。
下图是数字万用表的结构框图,它分为输入与变换部分、A/D转换器部分、显示部分。
输入与变换部分,主要通过电流一电压转换器(w)、交一直流转换器(AC/DC)、电阻一电压转换器(R/V);电容一电压转换器(CN)将各测量转换成直流电压量,再通过量程旋转开关,经放大或衰减电路送入A/D转换器后进行测量。
A/D转换器电路与显示部分由ICL7106和LCD构成。
我们可以看出数字万用表是以直流200mV作基本量程,配接与之成线性变换的直流电压、电流;交流电压、电流,欧姆、电容变换器即能将各自对应的电参量用数字显示出来。
功能电路及工作原理1.电阻测量电路及小数点显示电路(见下图)①采用比例法测量电阻,被测电阻Rx和基准电阻串联起来接在V+和COM之间,Uin=V+RX/(R+RX)。
测量档位确定后,R确定,则Rx越大,Uin也越大;档位从200Ω~20MΩ变化时,相应的R也增大,通过计算可以看出能保证Rx上的分压不会超出一定值,使各个量程保持平衡。
②ICL7106只有液晶笔端和背电极驱动端,为了显示小数点,利用运放OP1构成反相放大器形成小数点显示电路,使得ICL7106去LCD的背电极BP点的脉冲信号(50Hz的方波,占空比位50%,保证交流电压有效值为0,延长LCD的使用时间)和相应去每个小数点BP2、BP20、BP200的脉冲信号反向,根据液晶的显示原理,此时正好点亮相应的小数点。
2.直流电压测量电路及交流电压测量电路(见下图)①直流电压测量采用电阻分压器法测量电压,输入的直流电压通过分压和转换开关将各个量程电压均变成为0~200mV直流电压,最后送入A/D 转换电路去显示。
测量值越大,则分压送入ICL7106的输入端的电压越大;档位从200mV~1000V变化时,相应的档位电阻减少,通过计算可以看出能保证去7106的输入端电压不会超出一定值200mV,这样可以使各个量程保持平衡(如下表所示)。
而整个电路的核心部分就是ICL7106组成的一个量程为200mV的电压表。
出于电气安全考虑,1000V量程的后半段(1001~1999V)不推荐使用。
②交流电压测量输入端的测量原理同直流电压测量电路,只是它相应的开关组合变为8-1~8-4,输出要经H点送入AC/DC转换电路(见下图),经过二极管整流后变成直流电压后再经G点进入7106的输入端IN+.去LCD显示。
可见G输出是交流电压的平均值。
数字万用表测量原理与直流电压测量电路同其他数字万用表一样,DT830型数字万用表的核心也是直流数字电压表DVM(基本表)。
它主要由外围电路、双积分A/D转换器及显示器组成。
其中,A/D转换、计数、译码等电路都是由大规模集成电路芯片ICL7106构成的。
(1)直流电压测量电路图1为数字万用表直流电压测量电路原理图,该电路是由电阻分压器所组成的外围电路和基本表构成。
把基本量程为200mV的量程扩展为五量程的直流电压挡。
图中斜线区是导电橡胶,起连接作用。
图1数字万用表直流电压测量电路原理图(2)直流电流测量电路图2为数字万用表直流电流测量电路原理图,图中VD1、VD2为保护二极管,当基本表IN+、IN一两端电压大于ZOOmV时,VD1导通,当被测量电位端接入IN一时,VD2导通,从而保护了基本表的正常工作,起到“守门”的作用。
R2~R5、RC.分别为各挡的取样电阻,它们共同组成了电流-电压转换器(I/U),即测量时,被测电流△在取样电阻上产生电压,该电压输人至IN+、IN—两端,从而得到了被测电流的量值。
若合理地选配各电流量程的取样电阻,就能使基本表直接显示被测电流量的大小。
图2数字万用表直流电流测量电路原理图(3)交流电压测量电路图3为数字万用表交流电压测量电路原理图。
由图可见,它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交-直流(AC/DC)转换电路、环形滤波电路及ICL7l06芯片组成。
图中,C1为输入电容。
VD11、VD12是C)的阻尼二极管,它可以防止C1两端出现过电压而影响放大器的输入端。
R21是为防止放大器输入端出现直流分量而设计的直流通道。
VD5、VD6互为反向连接,称为钳位二极管,起“守门”作用,防止输入至运算放大器062的信号超过规定值。
运算放大器062完成对交流信号的放大,放大后的信号经C5加到二极管VD7、VD8上,信号的负半周通过VD7,正半周通过VD8,完成对交流信号进行全波整流。
经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后,在R27、RP4上提取部分信号输人至基本表的输人端IN+。
同时输入至基本表的部分信号经C3反馈到运算放大器062的反相输人端,以改善检波器的整流特性。
电容器CZ经R22接地,C2、C3的电容量及质量直接影响着放大器的频率响应。
C2对高频部分影响较大,C3对低频部分影响较大。
C4、R23承担抑制或消除电路自励的任务。
若使基本表所获得的直流电压与交流输入电压的平均值成比例变化,可通过RP4进行调节。
R6~R10为分压电阻,与直流电压挡的分压电阻共用。
(4)交流电流测量电路交流电流测量电路与图3所示出的交流电压测量电路基本相同。
只需将图中的分压器改成图2中的分流器即可。
故其分流电阻与直流电流挡共用,耦合电路及其后的电路与交流电压测量电路共用。
图3数字万用表交流电压测量电路原理图(5)直流电阻测量电路图4(a)为数字万用表直流电阻测量原理图,图中标准电阻Ro与待测电阻Rx串联后接在基本表的V十和COM之间。
V+和vREF+、vREF和IN+、IN一和COM两两接通,用基本表的2.8V基准电压向Ro和Rx供电。
其中UR。
为基准电压,URx为输入电压。
根据设计,当Rx=R0时显示读数为1000,当Rx=2R0时溢出显示[因为2000>1999(最大显示数)]。
一般情况下有图4数字万用表直流电阻测量电路因此,只要固定若干个标准电阻Ro,就可实现多量程电阻测量。
图4(b)为实际电阻测量电路。
其中,R7~R12均为标准电阻,且与交流电压挡分压电阻共用。
9205数字万用表工作原理电路及其测量电路- 全文沈丹•来源:网络整理• 2018年03月27日08:56 • 34787次阅读数字万用表由数字电压表(DVM)配上各种变换器所构成的,因而具有交直流电压、交直流电流、电阻和电容等多种测量功能。
下图是数字万用表的结构框图,它分为输入与变换部分、A/D 转换器部分、显示部分。
输入与变换部分,主要通过电流一电压转换器(w)、交一直流转换器(AC/DC)、电阻一电压转换器(R/V);电容一电压转换器(CN)将各测量转换成直流电压量,再通过量程旋转开关,经放大或衰减电路送入A/D转换器后进行测量。
A/D转换器电路与显示部分由ICL7106和LCD构成。
我们可以看出数字万用表是以直流200mV作基本量程,配接与之成线性变换的直流电压、电流;交流电压、电流,欧姆、电容变换器即能将各自对应的电参量用数字显示出来。
功能电路及工作原理1.电阻测量电路及小数点显示电路(见下图)①采用比例法测量电阻,被测电阻Rx和基准电阻串联起来接在V+和COM之间,Uin=V+RX/(R+RX)。
测量档位确定后,R 确定,则Rx越大,Uin也越大;档位从200Ω~20MΩ变化时,相应的R也增大,通过计算可以看出能保证Rx上的分压不会超出一定值,使各个量程保持平衡。
②ICL7106只有液晶笔端和背电极驱动端,为了显示小数点,利用运放OP1构成反相放大器形成小数点显示电路,使得ICL7106去LCD的背电极BP点的脉冲信号(50Hz的方波,占空比位50%,保证交流电压有效值为0,延长LCD的使用时间)和相应去每个小数点BP2、BP20、BP200的脉冲信号反向,根据液晶的显示原理,此时正好点亮相应的小数点。
2.直流电压测量电路及交流电压测量电路(见下图)①直流电压测量采用电阻分压器法测量电压,输入的直流电压通过分压和转换开关将各个量程电压均变成为0~200mV直流电压,最后送入A/D转换电路去显示。
测量值越大,则分压送入ICL7106的输入端的电压越大;档位从200mV~1000V变化时,相应的档位电阻减少,通过计算可以看出能保证去7106的输入端电压不会超出一定值200mV,这样可以使各个量程保持平衡(如下表所示)。
而整个电路的核心部分就是ICL7106组成的一个量程为200mV的电压表。
出于电气安全考虑,1000V量程的后半段(1001~1999V)不推荐使用。
②交流电压测量输入端的测量原理同直流电压测量电路,只是它相应的开关组合变为8-1~8-4,输出要经H点送入AC/DC转换电路(见下图),经过二极管整流后变成直流电压后再经G点进入7106的输入端IN+.去LCD显示。
可见G输出是交流电压的平均值。
数字万用表测量原理与直流电压测量电路同其他数字万用表一样,DT830型数字万用表的核心也是直流数字电压表DVM(基本表)。
它主要由外围电路、双积分A/D 转换器及显示器组成。
其中,A/D转换、计数、译码等电路都是由大规模集成电路芯片ICL7106构成的。
(1)直流电压测量电路图1为数字万用表直流电压测量电路原理图,该电路是由电阻分压器所组成的外围电路和基本表构成。
把基本量程为200mV的量程扩展为五量程的直流电压挡。
图中斜线区是导电橡胶,起连接作用。
图1数字万用表直流电压测量电路原理图(2)直流电流测量电路图2为数字万用表直流电流测量电路原理图,图中VD1、VD2为保护二极管,当基本表IN+、IN 一两端电压大于ZOOmV时,VD1导通,当被测量电位端接入IN一时,VD2导通,从而保护了基本表的正常工作,起到“守门”的作用。
R2~R5、RC.分别为各挡的取样电阻,它们共同组成了电流-电压转换器(I/U),即测量时,被测电流△在取样电阻上产生电压,该电压输人至IN+、IN—两端,从而得到了被测电流的量值。
若合理地选配各电流量程的取样电阻,就能使基本表直接显示被测电流量的大小。
图2数字万用表直流电流测量电路原理图(3)交流电压测量电路图3为数字万用表交流电压测量电路原理图。
由图可见,它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交-直流(AC/DC)转换电路、环形滤波电路及ICL7l06芯片组成。
图中,C1为输入电容。
VD11、VD12是C)的阻尼二极管,它可以防止C1两端出现过电压而影响放大器的输入端。
