自动量程数字万用表

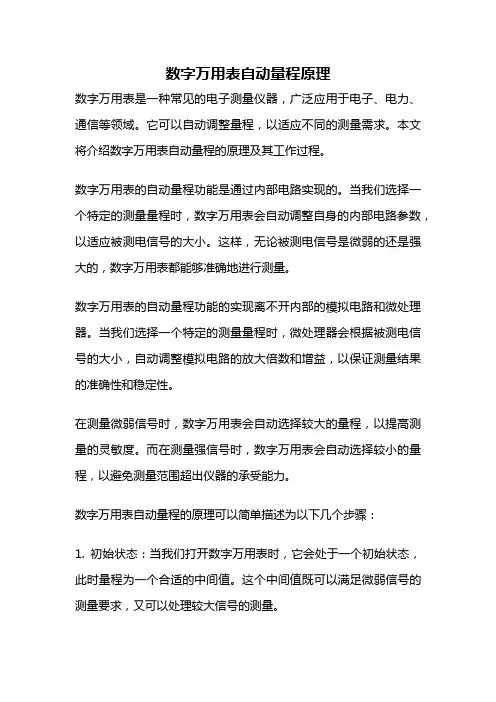

数字万用表自动量程原理数字万用表是一种常见的电子测量仪器，广泛应用于电子、电力、通信等领域。

它可以自动调整量程，以适应不同的测量需求。

本文将介绍数字万用表自动量程的原理及其工作过程。

数字万用表的自动量程功能是通过内部电路实现的。

当我们选择一个特定的测量量程时，数字万用表会自动调整自身的内部电路参数，以适应被测电信号的大小。

这样，无论被测电信号是微弱的还是强大的，数字万用表都能够准确地进行测量。

数字万用表的自动量程功能的实现离不开内部的模拟电路和微处理器。

当我们选择一个特定的测量量程时，微处理器会根据被测电信号的大小，自动调整模拟电路的放大倍数和增益，以保证测量结果的准确性和稳定性。

在测量微弱信号时，数字万用表会自动选择较大的量程，以提高测量的灵敏度。

而在测量强信号时，数字万用表会自动选择较小的量程，以避免测量范围超出仪器的承受能力。

数字万用表自动量程的原理可以简单描述为以下几个步骤：1. 初始状态：当我们打开数字万用表时，它会处于一个初始状态，此时量程为一个合适的中间值。

这个中间值既可以满足微弱信号的测量要求，又可以处理较大信号的测量。

2. 信号检测：当我们将待测信号接入数字万用表时，内部的模拟电路会对信号进行检测，并判断信号的大小。

3. 量程切换：根据信号的大小，微处理器会自动切换量程。

如果信号较小，微处理器会选择较大的量程；如果信号较大，微处理器会选择较小的量程。

4. 测量结果：经过量程切换后，数字万用表会对信号进行测量，并将测量结果显示在仪表的数码显示屏上。

数字万用表自动量程的原理可以确保测量的准确性和稳定性。

它不仅能够自动适应不同的测量需求，还能够保护仪器免受过大电信号的损害。

总结起来，数字万用表的自动量程原理是通过内部的模拟电路和微处理器实现的。

它能够根据被测电信号的大小，自动调整量程，以确保测量结果的准确性和稳定性。

数字万用表的自动量程功能使得它具有更广泛的适用性和更高的测量精度，成为电子测量领域中不可或缺的工具。

数字万用表的使用方法培训资料1.前言万用表是一种常见的电工测量工具，它可以测量电压、电流、电阻等电学参数，并且操作简单、灵活性强。

掌握数字万用表的使用方法对于电工人员来说是至关重要的。

本文将向大家介绍数字万用表的使用方法，并提供一些培训资料，希望对大家有所帮助。

2.基本操作使用数字万用表前，首先要了解其基本操作方法。

数字万用表通常有一个旋钮用来选择测量的参数，比如电压、电流、电阻等。

在进行测量时，需要将测量引线插入对应的测量插孔，然后通过旋钮选择测量的参数，并在显示屏上读取测量结果。

一些数字万用表还具有自动量程、数据保持、峰值保持等功能，需要根据实际需要进行设置。

3. 电压测量在使用数字万用表测量电压时，需要将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。

然后选择电压测量档位，通常有直流电压和交流电压两个档位。

接下来，将红色测量引线接触待测电压的正极，黑色测量引线接触待测电压的负极，这样就可以在显示屏上读取电压值。

4. 电流测量如果要测量电路中的电流，可以使用数字万用表的电流测量功能。

首先将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。

然后根据实际测量需要选择电流测量的档位，接通电路，将电流从电路中引出，用万用表测出来。

5. 电阻测量当需要测量电路中的电阻时，可以使用数字万用表的电阻测量功能。

将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。

选择电阻测量档位，然后将红色测量引线和黑色测量引线分别接触待测电阻的两端，即可在显示屏上读取电阻值。

6. 温度测量一些数字万用表还具有温度测量功能，可以用来测量环境温度或器件温度。

通常需要使用温度传感器和数字万用表进行连接，并在万用表上选择温度测量档位，就可以得到温度值。

7. 安全注意事项在使用数字万用表时，需要注意一些安全事项。

比如在测量电压或电流时，要选择合适的测量档位，避免超过万用表的额定范围导致损坏。

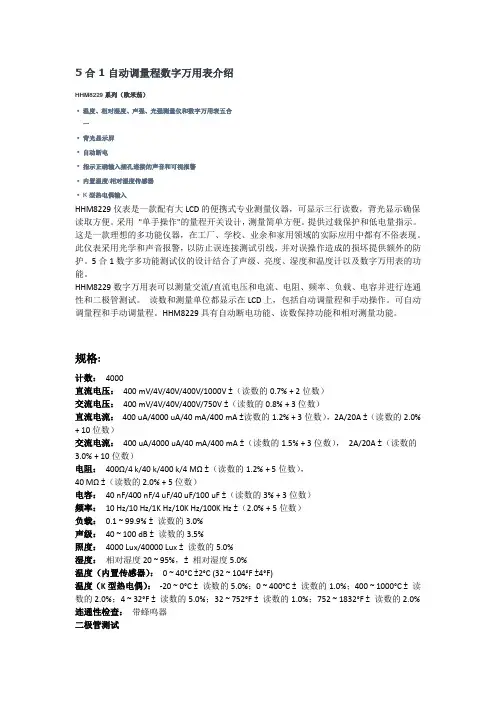

5合1自动调量程数字万用表介绍HHM8229系列（欧米茄）•温度、相对湿度、声强、光强测量仪和数字万用表五合一•背光显示屏•自动断电•指示正确输入插孔连接的声音和可视报警•内置温度/相对湿度传感器•K型热电偶输入HHM8229仪表是一款配有大LCD的便携式专业测量仪器，可显示三行读数，背光显示确保读取方便。

采用"单手操作"的量程开关设计，测量简单方便。

提供过载保护和低电量指示。

这是一款理想的多功能仪器，在工厂、学校、业余和家用领域的实际应用中都有不俗表现。

此仪表采用光学和声音报警，以防止误连接测试引线，并对误操作造成的损坏提供额外的防护。

5合1数字多功能测试仪的设计结合了声级、亮度、湿度和温度计以及数字万用表的功能。

HHM8229数字万用表可以测量交流/直流电压和电流、电阻、频率、负载、电容并进行连通性和二极管测试。

读数和测量单位都显示在LCD上，包括自动调量程和手动操作。

可自动调量程和手动调量程。

HHM8229具有自动断电功能、读数保持功能和相对测量功能。

规格:计数：4000直流电压：400 mV/4V/40V/400V/1000V ±（读数的0.7% + 2位数）交流电压：400 mV/4V/40V/400V/750V ±（读数的0.8% + 3位数）直流电流：400 uA/4000 uA/40 mA/400 mA ±读数的1.2% + 3位数），2A/20A ±（读数的2.0% + 10位数）交流电流：400 uA/4000 uA/40 mA/400 mA ±（读数的1.5% + 3位数），2A/20A ±（读数的3.0% + 10位数）电阻：400Ω/4 k/40 k/400 k/4 MΩ ±（读数的1.2% + 5位数），40 MΩ ±（读数的2.0% + 5位数）电容：40 nF/400 nF/4 uF/40 uF/100 uF ±（读数的3% + 3位数）频率：10 Hz/10 Hz/1K Hz/10K Hz/100K Hz ±（2.0% + 5位数）负载：0.1 ~ 99.9% ± 读数的3.0%声级：40 ~ 100 dB ± 读数的3.5%照度：4000 Lux/40000 Lux ± 读数的5.0%湿度：相对湿度20 ~ 95%，± 相对湿度5.0%温度（内置传感器）：0 ~ 40°C ±2°C (32 ~ 104°F ±4°F)温度（K型热电偶）：-20 ~ 0°C ± 读数的5.0%；0 ~ 400°C ± 读数的1.0%；400 ~ 1000°C ± 读数的2.0%；4 ~ 32°F ± 读数的5.0%；32 ~ 752°F ± 读数的1.0%；752 ~ 1832°F ± 读数的2.0% 连通性检查：带蜂鸣器二极管测试工作电源：三节1.5V的"AAA"碱性电池（附带）外形尺寸：195（长）x 92（宽）x 55 mm（厚）(7.7 x 3.6 x 2.2") 重量：400 g (14 oz)（包含电池）。

万用表U T10A说明书

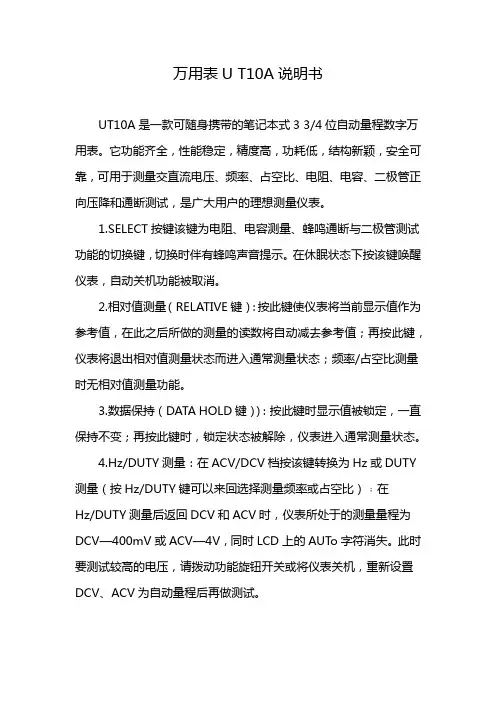

UT10A是一款可随身携带的笔记本式3 3/4位自动量程数字万用表。

它功能齐全，性能稳定，精度高，功耗低，结构新颖，安全可靠，可用于测量交直流电压、频率、占空比、电阻、电容、二极管正向压降和通断测试，是广大用户的理想测量仪表。

1.SELECT按键该键为电阻、电容测量、蜂鸣通断与二极管测试功能的切换键，切换时伴有蜂鸣声音提示。

在休眠状态下按该键唤醒仪表，自动关机功能被取消。

2.相对值测量（RELATIVE键）：按此键使仪表将当前显示值作为参考值，在此之后所做的测量的读数将自动减去参考值；再按此键，仪表将退出相对值测量状态而进入通常测量状态；频率/占空比测量时无相对值测量功能。

3.数据保持（DATA HOLD键））：按此键时显示值被锁定，一直保持不变；再按此键时，锁定状态被解除，仪表进入通常测量状态。

4.Hz/DUTY测量：在ACV/DCV档按该键转换为Hz或DUTY 测量（按Hz/DUTY键可以来回选择测量频率或占空比）﹔在
Hz/DUTY测量后返回DCV和ACV时，仪表所处于的测量量程为DCV—400mV或ACV—4V，同时LCD上的AUTo字符消失。

此时要测试较高的电压，请拨动功能旋钮开关或将仪表关机，重新设置DCV、ACV为自动量程后再做测试。

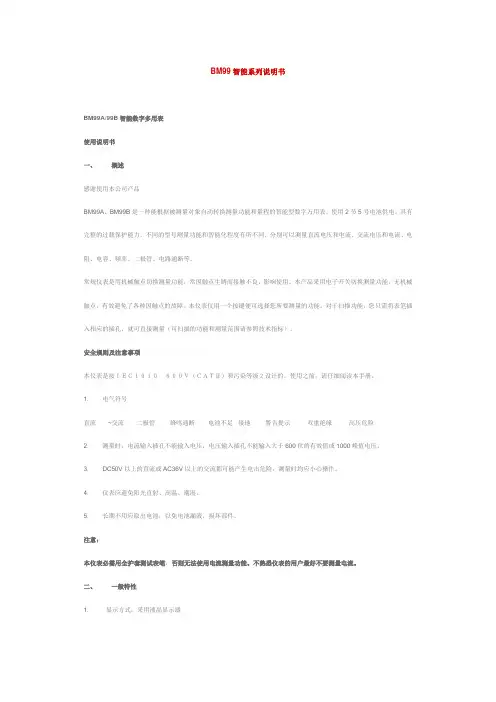

BM99智能系列说明书BM99A/99B智能数字多用表使用说明书一、概述感谢使用本公司产品BM99A、BM99B是一种能根据被测量对象自动转换测量功能和量程的智能型数字万用表。

使用2节5号电池供电。

具有完整的过载保护能力。

不同的型号测量功能和智能化程度有所不同，分别可以测量直流电压和电流、交流电压和电流、电阻、电容、频率、二极管、电路通断等。

常规仪表是用机械触点切换测量功能，常因触点生锈而接触不良，影响使用。

本产品采用电子开关切换测量功能，无机械触点，有效避免了各种因触点的故障。

本仪表仅用一个按键便可选择您所要测量的功能。

对于扫描功能，您只需将表笔插入相应的插孔，就可直接测量（可扫描的功能和测量范围请参照技术指标）。

安全规则及注意事项本仪表是按ＩＥＣ１０１０６００Ｖ（ＣＡＴⅡ）和污染等级２设计的。

使用之前，请仔细阅读本手册。

1. 电气符号直流 ~交流二极管蜂鸣通断电池不足接地警告提示双重绝缘高压危险2. 测量时，电流输入插孔不能输入电压，电压输入插孔不能输入大于600伏的有效值或1000峰值电压。

3. DC50V以上的直流或AC36V以上的交流都可能产生电击危险，测量时均应小心操作。

4. 仪表应避免阳光直射、高温、潮湿。

5. 长期不用应取出电池，以免电池漏液，损坏部件。

注意：本仪表必需用全护套测试表笔，否则无法使用电流测量功能。

不熟悉仪表的用户最好不要测量电流。

二、一般特性1. 显示方式：采用液晶显示器2. 最大显示：1999(BM99A 3 1/2位) 或2999(BM99B 3 2/3位)3. 过量程显示：最高位显示“OL”4. 自动负极性指示：显示“一”5. 电池不足指示：: “ ”6. 工作环境：0℃～40℃，80％RH(最大)7. 储存环境：-20℃～60℃，85％RH(最大)8. 电源：AA1.5V电池2节(LR6×2)9. 保险管：F200mA/250V (BM99A)或F500mA/250V (BM99B) F10A/250V 几何尺寸Φ5*20mm10. 自动关机：开机约10分钟后BM99A将自动关机、BM99B将进入休眠状态；在休眠状态下按SELEC T键能开机，在自动关机状态下，长按SELEC T键约2秒开机。

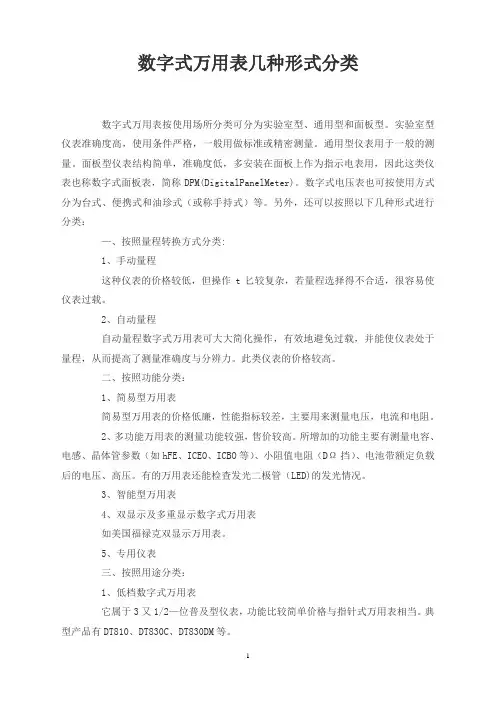

数字式万用表几种形式分类数字式万用表按使用场所分类可分为实验室型、通用型和面板型。

实验室型仪表准确度高，使用条件严格，一般用做标准或精密测量。

通用型仪表用于一般的测量。

面板型仪表结构简单，准确度低，多安装在面板上作为指示电表用，因此这类仪表也称数字式面板表，简称DPM(DigitalPanelMeter)。

数字式电压表也可按使用方式分为台式、便携式和油珍式（或称手持式）等。

另外，还可以按照以下几种形式逬行分类：—、按照量程转换方式分类:1、手动量程这种仪表的价格较低，但操作t匕较复杂，若量程选择得不合适，很容易使仪表过载。

2、自动量程自动量程数字式万用表可大大简化操作，有效地避免过载，并能使仪表处于量程，从而提高了测量准确度与分辨力。

此类仪表的价格较高。

二、按照功能分类：1、简易型万用表简易型万用表的价格低廉，性能指标较差，主要用来测量电压，电流和电阻。

2、多功能万用表的测量功能较强，售价较高。

所增加的功能主要有测量电容、电感、晶体管参数（如hFE、ICEO、ICBO等）、小阻值电阻（DΩ挡）、电池带额定负载后的电压、高压。

有的万用表还能检查发光二极管（LED)的发光情况。

3、智能型万用表4、双显示及多重显示数字式万用表如美国福禄克双显示万用表。

5、专用仪表三、按照用途分类：1、低档数字式万用表它属于3又1/2—位普及型仪表，功能比较简单价格与指针式万用表相当。

典型产品有DT810、DT830C、DT830DM等。

2、中档数字式万用表(1)多功能型数字式万用表。

此类仪表一般设有电容挡、测温挡、频率挡，有的还增加了高阻挡和电导挡。

典型产品有DT890C、DT890C+型3又1/2位数字式万用表。

（2）4又1/2位数字式万用表，其准确度较高，功能胶圈，适合实验室测量用。

（3）语音数字式万用表，内含语音合成电路，在显示数字的同事还能用语音播报测量结果。

3.只能数字式万用表（1）中档智能数字式万用表这类仪表一般采用4位单片机，带RS232接口。

１一、概述二、开箱检查三、安全操作规则四、安全标志五、综合指标六、外型结构七、按键功能八、显示符号九、操作说明十、技术指标十一、更换电池３４５７８１０１１１２１３２３３０目录项目 页２一、概述 ＵＴ３３Ａ是一种功能齐全，性能稳定，功耗低，结构新潮，安全可靠的小型手持式３　３／４位自动量程数字万用表。

可用于测量交直流电压和电流、电阻、二极管正向压降和通断测试、晶体管ｈＦＥ参数，是广大用户随身携带的理想维修工具。

本使用说明书包括有关的安全信息和警告提示等，请仔细阅读有关内容，并严格遵守所有的警告和注意事项。

在使用仪表之前，请仔细阅读有关　安全操作准则　．　３４二、开箱检查 打开包装箱，取出仪表，请仔细检查下列附件是否缺少或损坏： 如发现有任何一个项目缺少或损坏，请立即与您的供应商联系。

使用说明书表笔保护套保用证一本一副一只一张５三、安全操作准则 请注意　警告标识 及警告字句　。

警告表示对使用者构成危险、对仪表或被测设备可能造成损坏的情况或行动。

ＵＴ３３Ａ数字表严格遵循ＧＢ４７９３．１电子测量仪器安全要求以及安全标准ＩＥＣ６１０１０进行设计和生产，符合双重绝缘、过电压标准（ＣＡＴⅠ６００Ｖ、　ＣＡＴⅡ３００Ｖ）和污染等级２的安全标准。

请遵循本手册的使用说明使用该仪表，否则仪表所提供的保护功能可能会削弱或失去。

使用前应检查表笔绝缘层应完好，无破损及断线。

如发现表笔线或仪表壳体的绝缘已明显损坏，或者您认为仪表已无法正常工作，请勿再使用仪表。

在使用表笔时，您的手指必须放在表笔手指保护环之后。

１．２．６不要在仪表终端及接地之间施加５００Ｖ以上的电压，以防电击和损坏仪表。

被测电压高于直流６０Ｖ和交流４２Ｖｒｍｓ的场合，应小心谨慎，防止触电。

仪表后盖没有盖好前，严禁使用仪表，否则有电击的危险。

被测信号不允许超过规定的极限值，以防电击和损坏仪表。

严禁量程开关在测量中改变档位，以防损坏仪表。

不允许使用电流测试端子或在电流档去测试电压。

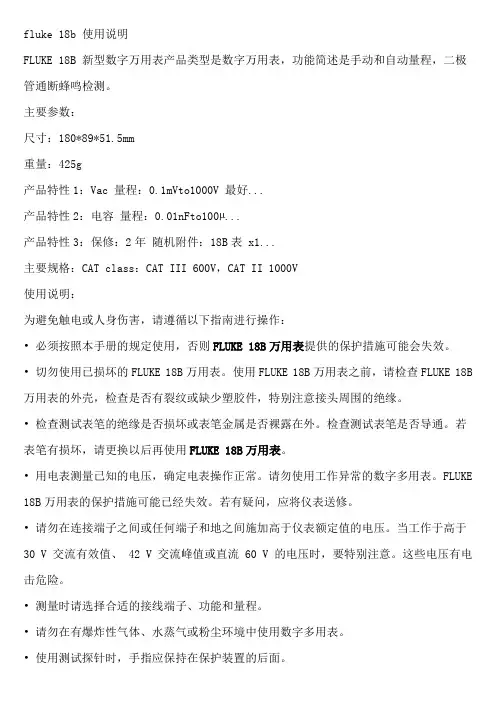

fluke 18b 使用说明FLUKE 18B 新型数字万用表产品类型是数字万用表，功能简述是手动和自动量程，二极管通断蜂鸣检测。

主要参数：尺寸：180*89*51.5mm重量：425g产品特性1：Vac 量程：0.1mVto1000V 最好...产品特性2：电容量程：0.01nFto100µ...产品特性3：保修：2年随机附件：18B表 x1...主要规格：CAT class：CAT III 600V，CAT II 1000V使用说明：为避免触电或人身伤害，请遵循以下指南进行操作：• 必须按照本手册的规定使用，否则FLUKE 18B万用表提供的保护措施可能会失效。

• 切勿使用已损坏的FLUKE 18B万用表。

使用FLUKE 18B万用表之前，请检查FLUKE 18B 万用表的外壳，检查是否有裂纹或缺少塑胶件，特别注意接头周围的绝缘。

• 检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。

检查测试表笔是否导通。

若表笔有损坏，请更换以后再使用FLUKE 18B万用表。

• 用电表测量已知的电压，确定电表操作正常。

请勿使用工作异常的数字多用表。

FLUKE 18B万用表的保护措施可能已经失效。

若有疑问，应将仪表送修。

• 请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。

当工作于高于30 V 交流有效值、 42 V 交流峰值或直流 60 V 的电压时，要特别注意。

这些电压有电击危险。

• 测量时请选择合适的接线端子、功能和量程。

• 请勿在有爆炸性气体、水蒸气或粉尘环境中使用数字多用表。

• 使用测试探针时，手指应保持在保护装置的后面。

• 进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。

• 测试电阻、通断性、二极管或电容器之前，应先切断电路的电源并把所有高压电容器放电。

• 对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。

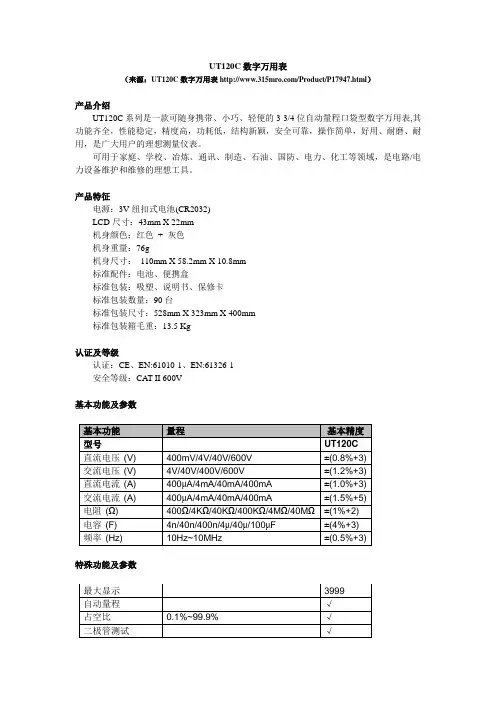

UT120C数字万用表（来源：UT120C数字万用表/Product/P17947.html）产品介绍UT120C系列是一款可随身携带、小巧、轻便的3 3/4位自动量程口袋型数字万用表,其功能齐全，性能稳定，精度高，功耗低，结构新颖，安全可靠，操作简单，好用、耐磨、耐用，是广大用户的理想测量仪表。

可用于家庭、学校、冶炼、通讯、制造、石油、国防、电力、化工等领域，是电路/电力设备维护和维修的理想工具。

产品特征电源：3V纽扣式电池(CR2032)LCD尺寸：43mm X 22mm机身颜色：红色+ 灰色机身重量：76g机身尺寸：110mm X 58.2mm X 10.8mm标准配件：电池、便携盒标准包装：吸塑、说明书、保修卡标准包装数量：90台标准包装尺寸：528mm X 323mm X 400mm标准包装箱毛重：13.5 Kg认证及等级认证：CE、EN:61010-1、EN:61326-1安全等级：CAT II 600V基本功能及参数基本功能量程基本精度型号UT120C直流电压(V)400mV/4V/40V/600V±(0.8%+3)交流电压(V)4V/40V/400V/600V±(1.2%+3)直流电流(A)400μA/4mA/40mA/400mA±(1.0%+3)交流电流(A)400μA/4mA/40mA/400mA±(1.5%+5)电阻(Ω)400Ω/4KΩ/40KΩ/400KΩ/4MΩ/40MΩ±(1%+2)电容(F)4n/40n/400n/4μ/40μ/100μF±(4%+3)频率(Hz)10Hz~10MHz±(0.5%+3)特殊功能及参数最大显示3999自动量程√占空比0.1%~99.9%√二极管测试√自动关机约30分钟√通断蜂鸣√低电压显示≤2.4V√数字保持√相对测量√输入阻抗≥10MΩ√。

数字万用表的使用方法及图解
万能表使用方法(图解)如下：
1、以下图的数字万用表为例，万用表主要分为两部分：分别是表身和表笔，表笔很简单，就两根表笔，一根红色的表笔和一根黑色的表笔；表身包括表头即屏幕、转换旋钮、表笔插口。

2、表身最上面的就是显示屏，可以显示出我们测量出来的所有数值。

3、显示屏下面是两个按钮，分别是数字保留按钮和手动自动量程按钮。

4、万用表中间部分就是转换旋钮，用了转换各种档位，上面各个字符代表的意思分别是：从OFF档开始，依次是交流电压、直流电压、直流电压毫伏、
Ω档（电阻）和二极管测试、电容、交流/直流安培、交流/直流毫安、交流/直流微安。

5、万用表表身最下面部分是表笔插口，从左到右共计四个插口，分别是电流安培（注意有电流通过时间要求）、电流毫安微安（也要注意电流通过时间的要求）、COM也叫公共端、电压电阻二极管；其中COM孔插黑色的表笔，其余三个孔均插红色的表笔。

6、每款万用表上面的标注方式都不相同，但是字符代表的意思都是一致的。

汽车专用万用表的类型
汽车专用万用表是用车电路测试和故障诊断的万用表。

下面是一些常见的汽车专用万用表类型：
1. 数字万用表（Digital Multimeter）：数字万用表是最常见的一种汽车专用万用表。

它可以测量直流电压、交流电压、电流、电阻等各种电气参数，并具有自动量程、数据保持、相对测量等功能。

2. 高级数字万用表（Advanced Digital Multimeter）：高级数字万用表除了具备数字万用表的基本功能外，还配备了更多的特殊功能，如温度测量、频率测量、电容测量、发动机转速测试等。

3. 汽车电路专用万用表（Automotive Multimeter）：这种万用表专门设计用于汽车电路测试。

它们通常具有特殊的功能和测量范围，例如测量车载电池电压、探测传感器信号、测试点火系统等。

4. 示波器万用表（Scope Multimeter）：示波器万用表结合了示波器和万用表的功能。

它可以用于分析和电信号的波形，适用于复杂的电路障诊断和故障定位。

以上是一些常见的汽车专用万表类型，每种类型的万用表都有不同的功能和适用范围，适用于不同的汽车电路测试和维修需求。

1 前言数字仪表是把连续的被测模拟量自动地变成断续的、用数字编码方式并以十进制数字自动显示测量结果的一种测量仪表。

这是一种新型仪表，它把电子技术、计算机技术、自动化技术与精密电测量技术密切地结合在—起，成为仪器仪表领域中一个独立的分支。

数字万用表(DMM)是指可直接测量电压、电流、电阻或其他电参量的仪表，其功能可任意组合并以十进制数字显示被测量的结果，应用十分广泛。

在传统的电工和电子测量中广泛使用的模拟测量仪表，虽然具有观察者可直观看出表针偏转了多个格或满刻度的百分之几等优点，但要对读数加以换算或说明，尤其是不可避免地要带来人为的“视差”，不同的观察者会得到不同的结果。

数字仪表则不同，它可以将测量结果直接用数字显示出来。

然而，要对模拟量测量的结果直接用数字显示出来，无疑首先要解决如何将模拟量转变为数字量的问题，这个转换过程还有很多值得研究的地方，如准确度、取样速率、抗干扰能力、分辨力等。

本课题通过对现有通用数字多用表的测量理论和实现电路的研究，研究模拟量转变为数字量的问题；并对现有通用数字多用表的测量理论和实现电路进行分析，设计出一种数字万用表的测量电路，是一个密切关联实际的课题，有比较大的现实意义。

2 数字万用表原理构成2.1 数字万用表的概述数字万用表是目前在电子测量及维修工作中最常用、最得力的一种工具类数字仪表。

数字万用表迄今已有几十年的发展史。

近年来，有大规模集成电路构成的新型数字万用表和高档智能数字万用表的大量问世，标志着电子测量领域的一场革命，也开创了想在电子测量技术的先河。

目前，我国数字万用表的产量已居世界首位，每年生产近十万台中、低当数字万用表，并向100多个国家的大量出口，占世界中低档数字万用表总长量的85%以上。

数字万用表又称数字多用表，简称DMM（DigitalMultmeter）。

它是由数字电压表DVM(DigitalVoltmeter)与各种变换器组成的。

其中直流数字电压表示数字万用表的基本组成部分，是数字万用表的核心。

一种量程自动转换的数字万用表改进设计魏国良张永炬(台州学院物理与电子工程学院，浙江台州318000)，1圹．十，o脯、孵。

镦!i拇狲刖嘲凇鸯翻冁嘲漱读婶懒蟛眺神秘断剃酾蚓降器的挺静j．奥瑰了农离嘲郸溶中粼自动选摊。

椒峨如盼峨毓瓤婚舔邋震瓣j，在橄壤谢德亵辘耄_慝蠹韵!黼羹。

，‘臼悯敷字万朋氟：智舷似；自动转梭蘑褴‘，1引言万用表的发展大致分为三个阶段：第一阶段为模拟万用表(V O M)，即指针式万用表；第二阶段为数字万用表。

进人80年代后，随着单片集成电路C M O S技术和A，D转换器的广泛使用，新型袖珍式数字万用表(D M M)得到推广和普及，逐步取代了模拟万用表；第三阶段为单片集成电路智能化数字万用表。

与上述两种万用表相比较，它具有“三高”(高分辨率、高准确度和高自动化)特性，因此在科学研究和精密测量领域得到广泛应用。

传统的自动量程转换通常采用继电器切换。

其优点是导通阻抗小，开路阻抗大，但其存在着体积大，驱动电流大，动作慢，容易：老化等缺点。

本系统采用运算放大器技术来实现自动量程转换：先把输入电压通过同一个阻抗网络进行衰减，然后通过运算放大器将此信号进行放大，用CD4051模拟开关选择不同的放大倍数实现量程的自动转换。

2硬件电路设计系统电路主要由A C—D C转换，l—V转换，0一V转换，A／D转换，模拟开关C D4051，单片机A T89C51和L C D显示电路等组成，结构框图如图1所示。

图1系统恻牛结构框图2．1功能选择模块功能选择模块的信号由拨码开关提供给单片机的P3口，这样通过单片机来判断输入信号的类别：直流电压，交流电压，直流电流，交流电流，还是电阻，从而对所测得的数据进行正确的显示。

22衰减判断选择放大模块先通过分压电路把测量电压镜像衰减(1：100)，电压负反馈运算放大器对衰减信号进行放大。

由C D4051模拟开关进行R f的选择，C D4051控制端由A T89C52的P1口控制，从而实现放大倍数的控制。

数字万用表分类
数字万用表按照量程转换方式来分类，可划分成三种类型：手动量程（MAN RANGZ），自动量程（AUTO RANGZ），自动/手动量程（AUTO/MAN RANGZ ）。

根据功能、用途及价格的不同，数字万用表大致可分为9大类：
低档数字万用表（亦称普及型数字万用）、中档数字万用表、中/高档数字万用表、数字/模拟混合式仪表，数字/模拟图双显示的仪表、万用示波表（将数字万用表、数字存储示波器等动能集于一身）。

数字万用表的测试功能
数字万用表不仅可以测量直流电压（DCV）、交流电压（ACV），直流电流（DCA）、交流电流（ACA）、电阻（Ω）、二极管正向压降（VF）、晶体管发射极电流放大系数（hr g）、还能测电容量（C）、电导（ns）、温度（T）、频率（f），并增加了用以检查线路通断的蜂鸣器档（BZ）、低功率法测电阻档（L0Ω）。

有的仪表还具有电感档、信号档、A C/DC自动转换功能，电容档自动转换量程功能。

数型数字万用表大多增加了下述新颖实用的测试功能：读数保持（HOLD）、逻辑测试（LO GIC）、真有效值（TRMS）、相对值测量（RELΔ）、自动关机（AUTO OFF POWER）等。

数字式万用表数字式万用表是一种常见的电子测量仪器，广泛应用于电子工程、电力工程、通信工程等领域。

它具有测量电压、电流、电阻和频率等多种功能，是工程师和技术人员必备的工具之一。

数字式万用表通过数字显示屏来展示测量结果，相比于传统的指针式万用表，它更准确、更易读。

数字式万用表采用了先进的数模转换技术和数字信号处理技术，能够实现多种测量功能，并具有自动范围切换和数据保存等功能。

数字式万用表的测量原理基于电压、电流和电阻的测量方法。

当测量电压时，万用表将电压信号引入输入电路，并经过放大、采样和数字化处理后显示出来。

电流和电阻的测量原理类似，通过引入待测电流或电阻到输入电路，并根据一定的测量方法进行相应的处理和显示。

在使用数字式万用表进行测量时，首先需要选择合适的测量量程，以保证测量结果的准确性。

然后将测量引线连接到待测电路上，通过旋钮或按钮选择需要测量的参数，如电压、电流或电阻。

在测量过程中，仪器会根据不同的测量量程自动切换，以保护仪器和被测电路不受损坏。

数字式万用表具有一些特殊的功能和附加功能，例如峰值保持、相对测量、温度测量等。

峰值保持功能可以记录瞬态信号的最大值或最小值，相对测量功能可以将当前测量值与参考值进行比较，以得到相对值。

温度测量功能可以通过外接的温度传感器来测量环境温度或被测物体的温度。

数字式万用表还具有数据保存和数据传输功能，可以将测量结果保存在仪器内部的存储器中，并通过接口与计算机或其他设备进行数据传输。

这方便了工程师和技术人员对测量数据的处理和分析，提高了工作效率。

数字式万用表在电子工程中有非常广泛的应用。

例如，在电路板调试和维修中，工程师可以使用数字式万用表来测量电压、电流和电阻，以确定问题所在，并进行相应的修复。

在电力工程和通信工程中，数字式万用表可以用来测量电源电压、电流负载和电路阻抗，以确保电力系统和通信系统的正常运行。

数字式万用表的选择和购买需要考虑一些因素。

首先是测量范围和精度，不同的应用领域需要不同范围和精度的仪器。

使用手册一、概述本产品是用电池驱动的、带真有效值的自动量程钳形数字万用表。

仪表为6000字显示，采用LCD 显示器，有背光显示，读数清晰。

二、安全事项为避免可能的电击、火灾、及人身伤害，在使用之前，请先阅读安全注意事项。

(1)测量时，请勿超过“技术规格”中规定的最大测量值。

(2)36V 以下的电压为安全电压，在测高于36V 直流或25V 交流电压时，要检查表笔是否可靠接触、是否正确连接、是否绝缘良好等，以避免电击。

(3)换功能和量程时，表笔应离开测试点。

(4)选择正确的功能和量程，超量程显示为“OL”。

(5)安全符号说明：三、规格参数存在危险电压接地双绝缘低电压符号操作者必须参阅说明书零火线判断技术规格功能量程分辨率精度最大测量值频率响应直流电压 6.000V 0.001V ±(0.5%+3)600V60.00V 0.01V 600.0V 0.1V 交流电压6.000V0.001V ±(1.0%+3)600V40Hz-1kHz60.00V 0.01V 600.0V0.1V 直流电流60.00A 0.01A ±(2.0%+30)600A600.0A 0.1A 交流电流60.00A 0.01A 40Hz-400Hz600.0A0.1A功能量程分辨率精度最大测量值频率响应电阻600.0Ω0.1Ω±（1.5%+3）±(0.5%+3)60M Ω6.000k Ω0.001k Ω60.00k Ω0.01k Ω600.0k Ω0.1k Ω6.000M Ω0.001M Ω60.00M Ω0.01M Ω±(1.5%+3)电容6.000nF 0.001nF ±(5.0%+20)60.00mF60.00nF 0.01nF ±2.0%+5600.0nF 0.1nF 6.000μF 0.001μF 60.00μF 0.01μF 600.0μF 0.1μF 6.000mF 0.001mF ±(5.0%+5)60.00mF 0.01mF 频率±(0.1%+2)300KHz60.00Hz 0.01Hz 600.0Hz 0.1Hz 6.000kHz 0.001kHz 60.00kHz 0.01kHz 300.0kHz0.1kHz二极管√通断√启动电流测量√峰值保持√手电筒/背光√温度(-30~1000)℃1℃±(2.5%+5）1000℃(-22~1832)℉1℉1832℉通用技术指标显示屏（LCD ）6000字量程自动材质ABS 采样速率3次/秒真有效值√数据保持√低电量提示√自动关机√机械技术规格尺寸185*65*30mm重量165g电池类型 1.5V AAA 电池* 2保修期一年环境工作环境温度0~40℃湿度＜75%存储环境温度-20~60℃湿度＜80%四、使用方法(1) 操作面板说明（见右图）1. 钳头2. 手电筒3. 钳头扳机。

数字万用表对于我们来说，属于比较简单的测量仪器.下面以FLUKE-115C型数字万用表为例，简单介绍其使用方法.首先,我们要了解万用表面板，如下图:1、显示屏2、hold 显示屏冻结当前读数3、MIN MAX 显示最大、最小、平均值4、RANGE 设置量程，分自动和手动5、适用于多项功能，在下面有说明6、背照灯7、接地端适用于所有测量的公共接线端8、输入端用于测量电压，通断性，电阻,电容，频率，二极管9、输入端用于测量10A以下的交流或直流电10、旋转开关档位用于选择不同的测量量11、相当于负极12、相当于正极了解了万用表的面板之后,我们就要知道该万用表所能测量档位的功能和量程，如下：1、测量交流电压连线示意图：如右图Steps：Step1，将旋转开关档位旋转至档位Step2,接线柱11、12分别插在7和8两端Step3，将11、12的另外两端接在要查看电压的器件两端读数即可.2、测量直流电压连线示意图:如右图Steps：Step1，将旋转开关档位旋转至档位Step2，接线柱11、12分别插在7和8两端Step3，将11、12的另外两端接在要查看电压的器件两端读数即可.3、测量交流和直流毫伏电压连线示意图：如右图Steps:Step1，将旋转开关档位旋转至档位Step2,接线柱11、12分别插在7和8两端Step3，将11、12的另外两端接在要查看电压的器件两端读数即可，这样测量的结果是交流毫伏电压。

若想测直流毫伏电压，需要下一个步骤Step4,接上步骤,摁5号键即可切换到直流毫伏电压。

4、测量电阻连线示意图：如右图Steps：Step1，将旋转开关档位旋转至档位Step2，接线柱11、12分别插在7和8两端Step3，将11、12的另外两端接在要查看电阻的器件两端读数即可。

5、测试通断性，即检验是否存在开路、短路等连线示意图：如右图Steps:Step1，将旋转开关档位旋转至档位Step2，接线柱11、12分别插在7和8两端Step3，将11、12的另外两端接在要查看通断性的器件两端即可.若有“哔”声发出，则证明是短路的。
