smt印刷机工作原理
SMT印刷机是一种常见的电子元件贴片设备，用于在印刷电路板上精确、高效地贴上表面贴装元件。
其工作原理如下：
1. 准备工作：首先，将印刷电路板放置在印刷机的工作台上，调整好位置并固定好。
2. 印刷质量控制：印刷机会根据预先设定的参数和控制系统精确控制印刷过程。
对于粘度、温度和印刷压力等因素进行监控和控制，以保证印刷质量达到要求。
3. 贴膏料：印刷机使用一个精确的模板（也称为膜刷）来将膏料均匀地涂在印刷电路板上。
这个模板上有很多小孔，通过这些孔将膏料传递到印刷电路板的指定位置，以确保元件安装精准。
4. 印刷过程：印刷机会将印刷电路板向前移动，使其通过膏料模板。
在移动的过程中，膏料通过模板的小孔被均匀地传递到电路板上，形成精确的膏料阵列。
5. 匹配元件：接下来，印刷电路板被传送到下一个工作台，SMT设备将待贴片元件从进料口输送到印刷电路板上指定的位置。
这一过程通常是通过一个具有吸盘或针头的机械手完成的。
6. 精确安装：待贴片元件经过吸盘或针头抓取后，被精确地放置在印刷电路板上的膏料上。
通过视觉系统和传感器的监测和
调整，确保元件的正确位置和方向。
7. 固定焊接：最后，通过一系列的热风炉、红外线炉或波峰焊等焊接方法，将待贴片元件与印刷电路板固定在一起，形成稳固的焊点连接。
总结：SMT印刷机通过控制印刷参数、贴膏料、精确安装元件和焊接等步骤，实现了高效、精确的电子元器件贴片过程。
这样可以大大提高电子产品的制造效率和质量。
SMT设备原理与应用概述表面贴装技术(Surface Mount Technology, SMT)是一种通过将电子元件直接焊接在电路板表面的工艺。
相比于传统的插件式元件焊接，SMT具有更高的集成度、更高的可靠性和更高的生产效率。
本文将介绍SMT设备的原理与应用。
SMT设备原理SMT设备主要包括贴片机、回流焊炉和自动检测设备。
贴片机贴片机是SMT生产线中的核心设备，它负责将电子元件精确地粘贴到印刷电路板(PCB)上。
贴片机的工作原理基于图像识别和运动控制。
首先，贴片机通过摄像头对PCB上的元件进行视觉检测，获取元件的位置和方向信息。
然后，在精确控制的移动平台上，贴片机使用吸嘴将元件从供料器上吸取，并将其精准地放置在PCB的指定位置上。
贴片机的关键技术包括图像处理算法、运动控制精度和吸嘴设计。
回流焊炉回流焊炉是用于焊接贴片完成的PCB的设备。
它通过控制温度和气氛，将焊接点的焊料熔化并固化，实现电子元件与PCB的连接。
回流焊炉的工作原理分为预热、焊接和冷却三个阶段。
首先，预热阶段将整个PCB和元件升温至适宜的焊接温度，以减小温度梯度和热应力。
然后，在焊接阶段，焊炉通过热风循环和炉内加热区域，使焊点达到熔点并完成焊接。
最后，在冷却阶段，焊炉通过控制冷却区域的温度和速度，使焊点冷却固化，确保焊接的可靠性。
自动检测设备自动检测设备主要用于检查贴片完成的PCB上是否存在缺陷。
常见的自动检测设备包括X光检测机和光学观察机。
X光检测机通过将PCB暴露在X射线下，可以探测到微小的焊接缺陷和元件间的间隙。
光学观察机则通过高分辨率的摄像头和图像处理算法，对焊点和元件进行检查，以确保焊接质量。
自动检测设备的应用可以提高生产线的效率，减少人工检验的工作量，并降低产品的不合格率。
SMT设备应用SMT设备广泛应用于电子制造行业，特别是电子产品的生产。
下面介绍几个典型的SMT设备应用领域。
通信设备在通信设备领域，SMT设备被广泛用于生产手机、路由器、交换机等产品。
SMT设备方案介绍引言SMT（Surface Mount Technology）是一种表面贴装技术，现在在电子制造业中被广泛应用。
SMT设备是实现表面贴装工艺的关键设备，其能够高效、精确地将电子元件粘贴在PCB板上。
本文将介绍SMT设备的基本原理、分类和应用。
1. SMT设备的基本原理SMT设备的基本原理是通过将表面组装元件（SMD）粘贴到PCB板上，完成电子元器件的安装。
其主要由以下组成部分构成：1.1 自动上料机自动上料机是SMT设备中的重要组成部分，其功能是将元器件从供料器中自动取出并送至下一工序。
上料机具有快速、准确、稳定的特点，可实时监测元器件的供料情况。
1.2 贴片机贴片机是SMT设备中的核心设备，用于将SMD粘贴到PCB板上。
其工作原理是通过精确的运动控制系统，将SMD从送料器中取出并粘贴到设计好的位置。
贴片机具有高速度、高精度、多功能的特点，可以针对不同尺寸和类型的SMD进行粘贴。
1.3 热炉热炉是SMT设备中用于焊接的部分，其主要功能是通过加热，将SMD与PCB 板焊接在一起。
热炉通常采用热风循环的方式，使热量均匀分布，保证焊接的质量。
2. SMT设备的分类根据功能和用途的不同，SMT设备可以分为以下几类：2.1 贴片机贴片机根据贴片头的种类可以分为单头、双头、多头贴片机等。
根据贴片速度的不同，还可分为中速、高速贴片机。
贴片机的选择应根据生产需求和贴片质量要求进行合理选择。
2.2 焊接设备焊接设备包括波峰焊机和回流焊机。
波峰焊机主要用于大功率元件的焊接，回流焊机则适用于小功率元件和灵活生产线。
焊接设备的选择应根据焊接工艺和产品要求进行。
2.3 检测设备检测设备主要用于对完成贴片和焊接的产品进行检测和质量控制。
常见的检测设备有AOI（自动光学检测），SPI（针对贴片前的Solder Paste上光的时候检测），X-ray（检测焊接点的质量）等。
2.4 辅助设备辅助设备包括供料机、传送带、印刷机等。
SMT 贴片机的工作原理是怎样的,1，SMT 贴片机为什么使用 3 相电,有什么好处,2，设备机器 motor 用AMP 控制，其控制方法,(实用电流控制的)3，常见螺杆式 motor 的控制方法与原理,(有AC motor,如 X，Y 的控制，有 DC motor(24v),如 conveyor 的控制)4，常见电磁阀的工作原理,(用真空泵与不使用真空泵的原理应不一样，高速机是使用机械方式，这儿主要指中速机)如有知道的，还请多多请教，如能有相关资料可查，还请明示，谢!1.其实 3 相电和单相电差别在功率的问题， 3 相属大功率2.据我所知为电压控制的会比较好(反应速度)，其做动原理为在电极的两端通一相等电压使两端无电压差马达不转动，利用关闭一端的电压使马达转动，如需反转就住手另一端的电压，至于马达的控制原理，透过讯号控制器传输给电压控制器关闭一端的电压使马达转动，而在马达上的编码器，因马达转动而传输讯号给译码器，看是否到达所指定的地址，如到达地址译码器就会传输讯号给电压控制器恢复供电，马达就会住手运转3.如第 2 项原理4.电磁阀就是利用电磁效应将一铁棒往电磁方向吸，而控制气孔的筏门就会移动，空气就会透过气孔的挪移而改变方憧憬另一个气孔跑，而真空气阀是利用空气切面的原理将空气带走的，你可以做个小时验，将 1 长约 30CM 的气压管在 5CM 处切一开口，后将空气枪插入开口 (5CM 处那一个)，向短的那一方吹气(注意气枪不要将风管堵死)手押着另一端，你应该会感觉手会被吸进去，这就是真空气阀的原理常见电磁阀的工作原理,(用真空泵与不使用真空泵的原理应不一样，高速机是使用机械方式，这儿主要指中速机) ...。
在 SMT 中，普通电磁阀都是靠电磁芯杆直接驱动换向阀芯的，有单向和双向阀之分(单向的是一个线圈的，双向就是两个线圈的了，外型上可分辨出)。
还有一种叫着真空电磁阀的，其动作原理同普通电磁阀，但其密封结构与普通电磁阀恰恰相反。

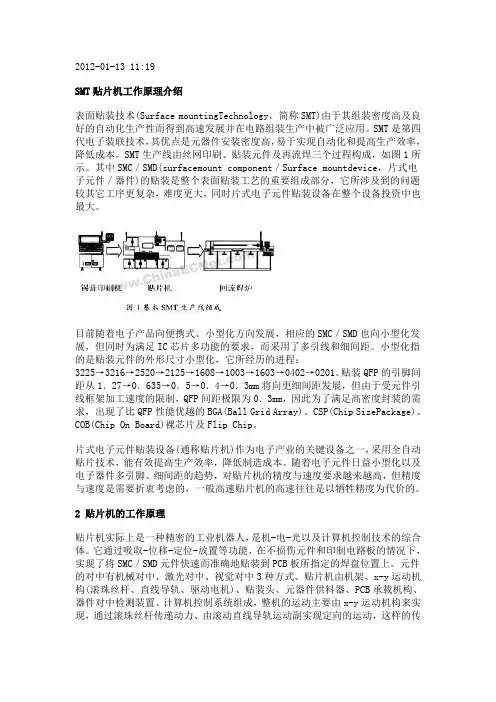

2012-01-13 11:19SMT贴片机工作原理介绍表面贴装技术(Surface mountingTechnology，简称SMT)由于其组装密度高及良好的自动化生产性而得到高速发展并在电路组装生产中被广泛应用。
SMT是第四代电子装联技术，其优点是元器件安装密度高，易于实现自动化和提高生产效率，降低成本。
SMT生产线由丝网印刷、贴装元件及再流焊三个过程构成，如图1所示。
其中SMC／SMD(surfacemount component／Surface mountdevice，片式电子元件／器件)的贴装是整个表面贴装工艺的重要组成部分，它所涉及到的问题较其它工序更复杂，难度更大，同时片式电子元件贴装设备在整个设备投资中也最大。
目前随着电子产品向便携式、小型化方向发展，相应的SMC／SMD也向小型化发展，但同时为满足IC芯片多功能的要求，而采用了多引线和细间距。
小型化指的是贴装元件的外形尺寸小型化，它所经历的进程：3225→3216→2520→2125→1608→1003→1603→0402→0201。
贴装QFP的引脚间距从1．27→0．635→0．5→0．4→0．3mm将向更细间距发展，但由于受元件引线框架加工速度的限制，QFP间距极限为0．3mm，因此为了满足高密度封装的需求，出现了比QFP性能优越的BGA(Ball Grid Array)、CSP(Chip SizePackage)、COB(Chip On Board)裸芯片及Flip Chip。
片式电子元件贴装设备(通称贴片机)作为电子产业的关键设备之一，采用全自动贴片技术，能有效提高生产效率，降低制造成本。
随着电子元件日益小型化以及电子器件多引脚、细间距的趋势，对贴片机的精度与速度要求越来越高，但精度与速度是需要折衷考虑的，一般高速贴片机的高速往往是以牺牲精度为代价的。
2 贴片机的工作原理贴片机实际上是一种精密的工业机器人，是机-电-光以及计算机控制技术的综合体。
SMT设备原理与应用测试检测设备
AOI
运用高速高精度视觉处理技术自动检测不同帖装错误及焊接缺陷
通过使用
的早期查找和消除错误
好
较好
误点率高pcb四分区（每个工位负责检查板的四分之一）
板上或在操作显示器
影响AOI 检查效果的因素
运
算
法
则
3 虚焊 焊盘和元器件可焊性差 加强 PCB 和元器件的筛选 印刷参数不正确 检查刮刀压力、速度
再流焊温度和升温速度不当 调整再流焊温度曲线
再流焊时间短 加长再流焊时间
6 焊点锡过多 丝网孔径过大 减小丝网孔径
焊膏黏度小 增加锡膏黏度
顯示焊點符號顯示焊點符號
I/O端腳電壓進行判斷。
低阻電路網絡中有時不能判斷
Frame Scan,Wave Scan功能
﹕無該項目測試
应用IC Clamping Diode 技术，检测BGA接脚开路及空焊问题 模块化设计，方便升级(Upgrade)，可单压床、双压床、
極小
键合裂纹检测微电路缺陷检测
2 2D Transmissive Image
短路焊点偏移锡球 3 3D Tomosynthesis Ima
ge
短路焊点偏移锡球
2D2D传输影象传输影象Cross sectional image
(3D Image)
(Bottom side, Bridge Error)
3D D 影象
影象
影象传输影象3D D 影象2D2D传输影象
2D D 缺焊图象
缺焊图象3D D 缺焊影象
缺焊影象
不饱满的焊点
正常畸形
Unloader Unloader。
smt贴片机工作原理
SMT贴片机是一种高效的电子元器件安装设备。
它采用自动化的方式，将小尺寸的表面贴装元器件（SMD）精确地安装到印刷电路板（PCB）上。
SMT贴片机的工作原理主要包括以下几个步骤：
1. 供料：SMT贴片机通过供料设备将需要安装的元器件提供给机器。
这些元器件通常以盘装或者袋装的形式进行供应，并通过传送带或者振动盘的方式送入贴片机。
2. 位置校准：贴片机首先需要对元器件进行位置校准。
这通常通过机器上的成像系统和传感器实现。
成像系统会对PCB上的位置标记进行扫描，并将这些信息传递给贴片机控制系统。
贴片机会根据这些信息调整元器件的位置和方向，确保准确的安装。
3. 贴附：一旦位置校准完成，贴片机会使用真空吸盘或者针头等工具将元器件从供料设备上取下，并精确地放置到PCB的预定位置上。
贴片机通常采用精密的定位系统，确保元器件的正确放置。
4. 固定元器件：一些元器件需要额外的步骤进行固定。
这通常通过热熔胶、焊锡、或者紫外线固化胶等方式实现。
贴片机会在适当的位置上施加适量的固定剂，并在需要的情况下进行固化处理。
5. 检查和矫正：贴片机完成贴附后，会进行检查和矫正以确保安装的准确性。
贴片机会使用成像系统等工具检测元器件的位置和质量，并通过调整机器的操作参数进行校正。
以上是SMT贴片机的基本工作原理。
贴片机的自动化和高效工作方式使得它在电子制造行业中得到广泛应用，提高了生产效率和产品质量。
贴片机，特别是SMT贴片机工作原理其实很简单，只要从事贴片机行业有一段时间，都会清楚了解什么是SMT贴片机，从四个方面来说明SMT贴片机原理的工作说明：
1．PCB传输
PCB传输是装led贴元器件的第一步，主要通过传送机构来完成，待贴片机将元器件准确贴好之后，PCB传输系统还必须平稳地将贴有元器件的PCB输出。
所以第一步非常重要，因为如果第一步都没有将元器件准确导入到规定的位置，那么后面的操作就无法完成。
2．拾取元器件
在这个过程中，拾取占用的时间及其准确性、正确性是关键，影响这个过程的因素包括拾取的工具与方式、元器件包装方式，以及元器件本身的有关特性。
在拾取元器件这个步骤，我们要了解其重点就是影响过程的因素，另外我们只需了解拾取元器件分为手工拾取与机器拾取。
机器拾取包括机械抓取与真空吸取两种模式，。
现代几乎所有的LED贴片机均采用真空吸取的方式，只有在特殊情况下，才采用机械夹抓取
3．PCB基准校准标准
自动贴片机贴装时，元器件的贴装坐标是以PCB的一个顶角（一般为左下角和右上角）为源点计算，PCB加工时多少会出现误差，因此在高精度贴装时必须对PCB板进行定位。
对准方式：标志点和LED贴片机光学对中系统一同完成。
4．检测调整
贴片机在吸取元件之后，需要确定两个问题：第一元件中心与贴装头的中心是否一致，第二元件是否符合贴装要求，如果元器件不符合要求是不能贴装的。
这两个问题必须通过检测来加以确定。
总结，以上四步，每一步都是重点与关键词，所以要小心对待，才能确保我们工作顺利进行。
smt印刷机工作原理SMT（Surface Mount Technology）印刷机是一种用于电子元件的快速精确装配的设备。
它通过印刷、组装、焊接和检测等多个步骤，将电子元件粘贴到电路板上。
工作原理如下：1. 程序设置：在使用SMT印刷机之前，操作人员需先设置程序。
程序中包含了电路板上各个组件的坐标信息和动作指令。
2. 排版和定位：工作台上的电路板首先通过传送带被输送到印刷机的工作区域。
印刷机的定位系统将电路板准确地放置在工作台的指定位置上。
工作台通常具备多个固定的定位孔，用于确保电路板的准确定位。
3. 膏料印刷：印刷机的印刷头上涂有粘性膏料。
携带膏料的印刷头在电路板上来回移动，将膏料均匀地印刷到电路板的焊盘位置上。
印刷头的运动由程序控制，以确保膏料印刷的精度和一致性。
4. 组件排列：印刷完成后，电路板通过传送带被传送到组装区域。
在组装区域，各个组件的供料系统将电子元件按照指定的顺序和位置供给给印刷机。
5. 元件粘贴：印刷机的贴装头携带着元件从供料系统中获取元件，并精确地将其粘贴到电路板上预先定义的位置上。
粘贴头的运动由程序控制，以确保元件的准确放置。
6. 焊接：在组件粘贴完成后，电路板被传送到焊接区域。
焊接机器会将焊锡糊或预先处理过的焊条加热，以将元件与电路板焊接在一起。
焊接方法可以是热风、回流焊或波峰焊等，具体根据工艺要求选择。
7. 检测：焊接完成后，电路板被送入检测区域进行可靠性检查。
这些检查包括视觉检查、电气测试和功能测试等，以确保电路板的质量和性能符合要求。
8. 完工：经过检测合格的电路板将通过传送带被送出印刷机，准备进入下一道工序。
总结来说，SMT印刷机的工作原理主要包括排版和定位、膏料印刷、组件排列、元件粘贴、焊接和检测等步骤。
这些步骤的顺序和过程由程序控制，以实现快速、精确、稳定的电子元件组装。
smt印刷机原理
SMT印刷机是一种用于表面贴装技术的设备，它的主要原理是将焊膏均匀地印刷到印刷电路板（PCB）的表面，以便后续的元件贴装。
首先，将PCB固定在印刷机的工作台上。
接下来，焊膏将被注入到一个称为刮刀的装置中。
刮刀是一个平坦的金属板，一侧与PCB接触。
当刮刀移动过程中，焊膏被挤压并均匀地分布在PCB表面上。
为了确保焊膏在印刷过程中的均匀性，印刷机通常使用一个称为模板的工具。
模板是一个具有预先设计和制造的小孔的金属板。
这些小孔位于与PCB上的焊盘相对应的位置。
当刮刀通过模板时，焊膏被推入模板的小孔中，并覆盖在焊盘上。
在焊膏印刷完成后，PCB将被送往下一个工作站进行元件贴装。
在此过程中，元件将被精确地放置在焊膏覆盖的焊盘上，并通过加热或其他方式进行固定。
完成后，PCB上的元件就完成了表面贴装过程。
总而言之，SMT印刷机通过注入焊膏并使用刮刀和模板的组合，实现将焊膏均匀地印刷到PCB上，为后续的元件贴装创造条件。
这一过程是表面贴装技术的关键步骤之一，确保了电子产品的可靠性和性能。
