巴可DP2K系列放映机故障诊断与处理许鹏【摘要】近几年随着电影事业不断蓬勃的发展，大量新建的影院都采用全套2K 数字电影放映设备，第二代巴可DP2K数字放映机成为影院的主流配置。
经过一段时间的使用，绝大多数影院对这套数字放映机的操作、维护、保养等知识能基本掌握到位。
本文主要从实际出发，更深层次解析使用巾如何快速诊断放映机故障，并及时做适当处理，【期刊名称】《现代电影技术》【年(卷),期】2012(000)012【总页数】5页(P36-39,19)【关键词】数字放映机;故障诊断;电影放映设备;电影事业;快速诊断;影院;第二代【作者】许鹏【作者单位】中影巴可公司【正文语种】中文【中图分类】TB857.1近几年随着电影事业不断蓬勃的发展，大量新建的影院都采用全套2K数字电影放映设备，第二代巴可DP2K数字放映机成为影院的主流配置。
经过一段时间的使用，绝大多数影院对这套数字放映机的操作、维护、保养等知识能基本掌握到位。
本文主要从实际出发，更深层次解析使用中如何快速诊断放映机故障，并及时做适当处理，以节省维修时间，尽量不影响放映或减少票房的损失，并总结和归纳一些故障代码和故障维修的经验给热爱技术的放映员能在不时之需提供帮助。
首先，举一个实际发生的案例。
某影院GDC服务器搭配巴可DP2K－20C放映机，影院报告放映某部3D影片色彩偏差，放映2D影片色彩正常。
遇到此类问题，要沉着冷静，明确思路，第一步要确定大体方向，用排除法逐步缩小范围，定位故障。
常用的方法是通道不变情况下，在银幕上投射出放映机内部测试图案。
如正常，说明此故障与放映机关系不大，应该重点考虑服务器问题，或者更换两根视频线测试。
如测试图不正常，说明放映机发生问题的可能性较大，应选择其他通道再次测试，这样能够判断是否由于通道设置Marco文件损坏而造成图像的偏色，从而缩小范围。
通过这样的排查思路，很快就找到了发生故障的原因——服务器的放映列表里同时加载了2D广告片和3D正片，这样播放造成了格式的不兼容，导致放映3D正片偏色，重新编辑播放列表即可排除故障。

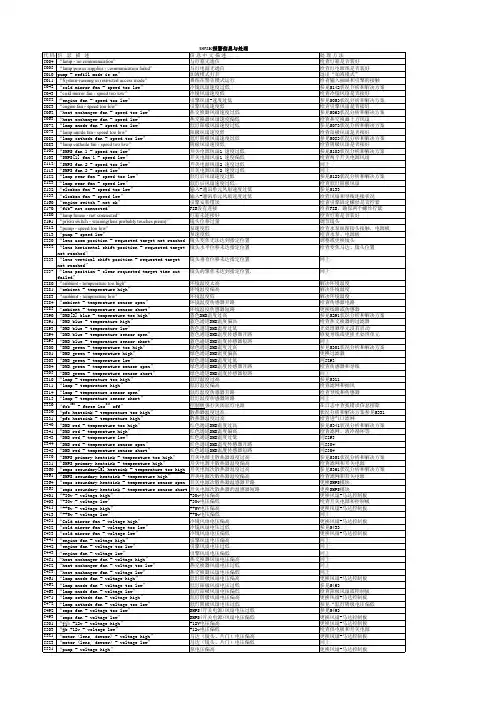

巴可放映机报警报错信息处理5004 lamp---no communication 与灯箱无通信检查灯箱是否装好5005 lamp power supplies, communication failed 与灯电源无通信检查灯电源是否装好5010 pump –refill mode is on 加液模式打开退出加液模式5011 system running in restricted access mode 系统在警告模式下运行检查输入抽屉与引擎的接触5042 cold mirror fan—speed too low 冷却镜风扇转速低检查冷却镜风扇是否接好5043 cold mirror fan—speed low 冷却镜风扇转速低同上5052 engine fan –speed too low 引擎风扇转速低检查引擎风扇是否接好5062 heat exchange fan—speed too low热交换器风扇转速低检查热交换器上方风扇5063 heat exchange fan—speed low 热交换器风扇转速低同上5072 lamp anode fan –speed too low 灯阳极风扇转速低检查灯阳极风扇是否接好5073 lamp anode fan –speed low 灯阳极风扇转速低检查灯阳极风扇是否接好5082 lamp cathode fan—speed too low 灯阴极风扇转速低检查灯阴极风扇是否接好5083 lamp cathode fan—speed low 灯阴极风扇转速低检查灯阴极风扇是否接好5102 SMPS fan 1—speed too low 开关电源风扇1转速检查两个开关电源风扇5103 SMPS fan 1—speed low 开关电源风扇1转速低检查两个开关电源风扇5112 SMPS fan 2—speed too low 开关电源风扇2转速低检查两个开关电源风扇5113 SMPS fan 2—speed low 开关电源风扇2转速低检查两个开关电源风扇5122 lamp rear fan—speed too low 灯后置风扇转速低检查灯后置风扇是否接好5123 lamp rear fan—speed low 灯后置风扇转速低检查灯后置风扇是否接好5132 elca box fan—speed too low 输入-通讯单元风扇转速低检查风扇与导线的连接情况5133 elca box fan—speed low 输入-通讯单元风扇转速低检查风扇与导线的连接情况5160 engine switch—not OK 引擎安装错误检查引擎固定螺丝5170 FIB—not connected FIB未连接好检查FIB确保两个螺丝拧紧5180 lamp house—not connected 灯箱未连接好检查灯箱上的3个固定螺丝5191 prism switch —warning , lens probably touches prism镜头位移过量调节镜头5212 pump—speed too low 泵速度过低检查泵线缆接头，电源板5213 pump—speed low 泵速度偏低检查泵线缆接头，电源板5230 lens zoom position—requested target not reached 调整或更换镜头镜头变焦无法达到指定位置5231 lens focus position-- requested target not reached 调整或更换镜头镜头聚焦无法达到指定位置5232 lens horizontal shift position-- requested target not reached检查变焦马达，镜头位置镜头水平位移未达到指定位置5233 lens vertical shift position-- requested target not reached 检查变焦马达，镜头位置镜头垂直位移未达到指定位置5237 lens position—clear requested target time out failed 镜头聚焦未达到指定位置同5231 5280 ambient—temperature too high 环境温度过高请改变环境温度5281 ambient—temperature high 环境温度高请改变环境温度5283 ambient—temperature low 环境温度低请改变环境温度5284 ambient—temperature sensor open 环境温度传感器开路检查传感器和导线或更换5285 ambient—temperature sensor short 环境温度传感器短路检查传感器和导线或更换5290 DMD blue temperature too high 蓝色通道DMD温度过高检查热交换器的过滤器5291 DMD blue temperature high 蓝色通道DMD温度偏高检查热交换器的过滤器5293 DMD blue temperature low 蓝色通道DMD温度偏低光处理器单元没有启动5294 DMD blue temperature sensor open 蓝色通道DMD温度传感器开路修复导线或更换光处理器单元5295 DMD blue temperature sensor short 蓝色通道DMD温度传感器短路修复导线或更换光处理器单元5300 DMD green temperature too high 绿色通道DMD温度过高更换过滤器5301 DMD green temperature high 绿色通道DMD温度偏高更换过滤器5303 DMD green temperature low 绿色通道DMD温度偏低光处理器单元没有启动5304 DMD green temperature sensor open 绿色通道DMD温度传感器开路检查传感器和导线5305 DMD green temperature sensor short 绿色通道DMD温度传感器短路检查传感器和导线5310 lamp temperature too high 疝灯温度过高检查过滤网和抽风5311 lamp temperature high 疝灯温度偏高检查过滤网和抽风5314 lamp—temperature sensor open 疝灯温度传感器开路检查传感器和导线5315 lamp—temperature sensor short 疝灯温度传感器短路检查传感器和导线5320 FCB—force LPS off 控制板强行关闭疝灯电源在日志中查找错误信息排除5330 PFC heat-sink—temperature too high 散热器温度过高检查进气口过滤网5331 PFC heat-sink—temperature high 散热器温度偏高检查进气口过滤网5340 DMD red temperature too high 红色通道DMD温度过高检查滤网，液冷循环5341 DMD red temperature high 红色通道DMD温度偏高检查滤网，液冷循环5343 DMD red temperature low 红色通道DMD温度偏低光处理器单元没有启动5344 DMD red temperature sensor open红色通道DMD温度传感器开路检查传感器和导线5345 DMD red temperature sensor short红色通道DMD温度传感器短路检查传感器和导线5350 SMPS primary heat-sink temperature too high 开关电源主散热器温度过高检查滤网和开关电源5351 SMPS primary heat-sink temperature high 开关电源主散热器温度偏高检查滤网和开关电源5360 SMPS secondary heat-sink temperature too high 检查滤网和开关电源（开关电源次散热器温度过高）5361 SMPS secondary heat-sink temperature high 检查滤网和开关电源（开关电源次散热器温度偏高）5364 SMPS secondary heat-sink temperature sensor open 更换SMPS模块（开关电源次散热器温度传感器开路）5365 SMPS secondary heat-sink temperature sensor short 更换SMPS模块（开关电源次散热器温度传感器短路）5401 +30v—voltage high +30v电压偏高更换风扇，马达控制板5403 +30v—voltage low +30v电压偏低检查开关电源和控制板5411 ++5v—voltage high ++5v电压偏高更换风扇，马达控制板5413 ++5v—voltage low ++5v电压偏低更换风扇，马达控制板5431 cold mirror fan—voltage high 冷镜风扇电压偏高更换风扇，马达控制板5432 cold mirror fan—voltage too low 冷镜风扇电压过低更换风扇，马达控制板5433 cold mirror fan—voltage low 冷镜风扇电压偏低更换风扇，马达控制板5441 engine fan voltage high 引擎风扇电压偏高更换风扇，马达控制板5442 engine fan voltage too low 引擎风扇电压过低更换风扇，马达控制板5443 engine fan voltage low 引擎风扇电压偏低更换风扇，马达控制板5451 heat exchange fan voltage high 热交换器风扇电压偏高更换风扇，马达控制板5452 heat exchange fan voltage too low 热交换器风扇电压过低更换风扇，马达控制板5453 heat exchange fan voltage low 热交换器风扇电压偏低更换风扇，马达控制板5461 lamp anode fan voltage high 疝灯阳极风扇电压偏高更换风扇，马达控制板5462 lamp anode fan voltage too low 疝灯阳极风扇电压过低更换风扇，马达控制板5463 lamp cathode fan voltage low 疝灯阴极风扇电压低检查阴极风扇或控制板5471 lamp cathode fan voltage high 疝灯阴极风扇电压偏高更换风扇，马达控制板5472 lamp cathode fan voltage too high 疝灯阴极风扇电压过高更换风扇，马达控制板5492 SMPS fan voltage too low 开关电源风扇电压过低更换风扇，马达控制板5493 SMPS fan voltage low 开关电源风扇电压偏低更换风扇，马达控制板5501 FIB +12v voltage high +12v 电压偏高检查供电板和开关电源5502 FIB +12v voltage low +12v 电压偏低检查供电板和开关电源5521 motor ,lens ,dowser voltage high 马达镜头光闸电压高更换风扇，马达控制板5523 motor ,lens ,dowser voltage low 马达镜头光闸电压低更换风扇，马达控制板5531 pump—voltage high 泵电压偏高更换风扇，马达控制板5532 pump—voltage too low 泵电压过低更换风扇，马达控制板5533 pump—voltage low 泵电压低更换风扇，马达控制板5551 TEC voltage high TEC半导体制冷器电压高检查单元线，控制板5553 TEC voltage low TEC半导体制冷器电压低检查单元线，控制板5561 ELCA box fan voltage high ELCA box风扇电压高/检查单元线，温度传感器，控制板5563 ELCA box fan voltage low ELCA box风扇电压低/检查单元线，温度传感器，控制板5571 lamp rear fan voltage high 灯后置风扇电压高更换风扇，马达控制板5572 lamp rear fan voltage low 灯后置风扇电压低更换风扇，马达控制板5573 lamp rear fan voltage too low 灯后置风扇电压过低更换风扇，马达控制板5581 +12v voltage high +12v电压偏高更换风扇，马达控制板5583 +12v voltage low +12v电压偏低查电源板，风扇，马达控制板5640 lamp power supplies，zero lamp power supplies detected 查电源接口，换LPS模块(疝灯电源无输出)5641 lamp power supplies-- lamp is on but SMPS is off 换SMPS模块，LPS 模块（疝灯亮但开关电源关闭）5642 lamp power supplies—at least one lamp power supply could not be detected 换灯电源（一个灯电源检测不到）5643 lamp power supplies—communication failed with at least one lamp power supply(至少一个疝灯供电装置通讯失败) 重新连接两个接口，更换整个灯电源模块5644 lamp power supplies—lamp is on but at least one lamp power supply is off(疝灯点亮，但至少一个疝灯供电装置关闭) 重新连接两个接口，更换整个灯电源模块5646 lamp set on—failed 点灯失败检查灯状况，运行时间是否超时5647 lamp—lamp is off due to an error 关灯保护检查灯状况，运行时间是否超时5654 lamp run time—read failed 读取灯运行时间失败检查灯箱是否装好5657 lamp run time—exceeds maximum 灯超时换灯，复位灯运行时间5658 lamp run time—read limits failed 读取灯运行极限时间失败检查灯箱是否装好5659 lamp run time—warning 疝灯运行时间报警换灯。
巴可DP2K-20C数字放映机机房环境因素造成的故障分析朱德利【摘要】随着数字影院放映技术的不断普及,数字放映机的环境因素日益凸现,部队文化装备器材进入数字化发展轨道,实战化环境对数字放映提出了更高的要求.本文以巴可DP2K-20C数字放映机为例,从数字放映机房对环境的要求,环境因素引起的故障分析与排除方法着手,展开论述思考,深入探索数字放映技术性、实用性经验.【期刊名称】《现代电影技术》【年(卷),期】2017(000)003【总页数】3页(P60-61,54)【关键词】数字电影放映机;环境因素;故障分析【作者】朱德利【作者单位】武警河北总队文化站【正文语种】中文当前,部队数字影院迅速发展,截至2014年底,数字电影设备已全部列装基层部队,巴可DP2K-20C数字放映机在部队固定式放映机中比例不断提升。
如何结合部队担负的执勤处突任务,提高文化装备保障质量,需要我们深入研究,认真思考,积极探索,切实找准解决问题的办法手段,推动部队影视放映技术创新发展。
数字放映机是大功率、大电流、发热量高、对通风散热要求很严格的高精密度电子设备,对环境的要求相对于胶片放映机标准要求更为明显。
例如:电压不稳、温度过高、湿度过大、环境烟尘大和清洁不到位等情况,对数字放映机的稳定性起着至关重要的因素。
(1)对机房的要求。
要配备独立的空调系统,如果是中央空调,其进风口尽量不安装在放映机上方,防止冷凝水滴入放映机产生故障,机房温度应控制在10—30摄氏度之间。
(2)对湿度的要求。
在湿度大的地区,要加装抽湿机,机房湿度应控制在5%-85%之间。
(3)对风速的要求。
放映机排风要求风速在6—12m/s之间,时间应控制在15分钟以上。
由于放映机要很强的抽风,使机房处于空气负压,因此应有等量流畅、清洁的新风进入放映间,在此基础上,还要有专用通道和一定的过滤设施,并加装过滤器。
(4)对消防的要求。
环境要求是最基本也是最重要的,一个达标的放映室环境,可以有效地减少数字放映机的故障率。
巴可DP2000放映机报警报错信息处理（5篇）第一篇：巴可DP2000放映机报警报错信息处理巴可DP2000放映机报警报错信息处理5004lamp---no communication与灯箱无通信检查灯箱是否装好 5005lamp power supplies, communication failed 与灯电源无通信检查灯电源是否装好 5010pump –refill mode is on加液模式打开退出加液模式 5011system running in restricted access mode 系统在警告模式下运行检查输入抽屉与引擎的接触5042cold mirror fan—speed too low 冷却镜风扇转速低检查冷却镜风扇是否接好5043cold mirror fan—speed low冷却镜风扇转速低同上5052engine fan –speed too low引擎风扇转速低检查引擎风扇是否接好 5062heat exchange fan—speed too low热交换器风扇转速低检查热交换器上方风扇5063heat exchange fan—speedlow热交换器风扇转速低同上5072lamp anode fan –speed too low灯阳极风扇转速低检查灯阳极风扇是否接好 5073lamp anode fan –speedlow灯阳极风扇转速低检查灯阳极风扇是否接好 5082lamp cathode fan—speed too low 灯阴极风扇转速低检查灯阴极风扇是否接好5083lamp cathode fan—speedlow灯阴极风扇转速低检查灯阴极风扇是否接好5102SMPS fan 1—speed too low开关电源风扇1转速低检查两个开关电源风扇 5103SMPS fan 1—speedlow开关电源风扇1转速低检查两个开关电源风扇 5112SMPS fan 2—speed too low开关电源风扇2转速低检查两个开关电源风扇 5113SMPS fan 2—speedlow开关电源风扇2转速低检查两个开关电源风扇 5122lamp rear fan—speed too low灯后置风扇转速低检查灯后置风扇是否接好 5123lamp rear fan—speedlow灯后置风扇转速低检查灯后置风扇是否接好5132elca boxfan—speed too low 输入-通讯单元风扇转速低检查风扇与导线的连接情况 5133elca box fan—speedlow 输入-通讯单元风扇转速低检查风扇与导线的连接情况 5160engine switch—not OK引擎安装错误检查引擎固定螺丝5170FIB—not connectedFIB未连接好检查FIB确保两个螺丝拧紧 5180lamp house—not connected 灯箱未连接好检查灯箱上的3个固定螺丝5191prism switch—warning , lens probably touches prism镜头位移过量调节镜头 5212pump—speed too low泵速度过低检查泵线缆接头，电源板5213pump—speedlow泵速度偏低检查泵线缆接头，电源板5230lens zoom position—requested target not reached调整或更换镜头镜头变焦无法达到指定位置5231lens focus position--requested target not reached调整或更换镜头镜头聚焦无法达到指定位置5232lens horizontal shift position--requested target not reached检查变焦马达，镜头位置镜头水平位移未达到指定位置5233 lens vertical shift position--requested target not reached检查变焦马达，镜头位置镜头垂直位移未达到指定位置5237 lens position—clear requested target time out failed 镜头聚焦未达到指定位置同5231 5280ambient—temperature too high环境温度过高请改变环境温度5281ambient—temperaturehigh环境温度高请改变环境温度5283ambient—temperaturelow环境温度低请改变环境温度5284ambient—temperature sensor open 环境温度传感器开路检查传感器和导线或更换 5285ambient—temperature sensor short 环境温度传感器短路检查传感器和导线或更换5290DMD blue temperature too high 蓝色通道DMD温度过高检查热交换器的过滤器5291DMD blue temperaturehigh蓝色通道DMD温度偏高检查热交换器的过滤器5293DMD blue temperature low蓝色通道DMD温度偏低光处理器单元没有启动5294DMD blue temperature sensor open 蓝色通道DMD温度传感器开路修复导线或更换光处理器单元5295DMD blue temperature sensor short蓝色通道DMD温度传感器短路修复导线或更换光处理器单元5300DMD green temperature too high 绿色通道DMD温度过高更换过滤器 5301DMD green temperaturehigh绿色通道DMD温度偏高更换过滤器 5303DMD green temperaturelow绿色通道DMD 温度偏低光处理器单元没有启动5304DMD green temperature sensor open 绿色通道DMD温度传感器开路检查传感器和导线5305DMD green temperature sensor short 绿色通道DMD温度传感器短路检查传感器和导线5310lamp temperature too high疝灯温度过高检查过滤网和抽风5311lamp temperaturehigh疝灯温度偏高检查过滤网和抽风5314lamp—temperature sensor open 疝灯温度传感器开路检查传感器和导线 5315lamp—temperature sensor short 疝灯温度传感器短路检查传感器和导线 5320FCB—force LPS off控制板强行关闭疝灯电源在日志中查找错误信息排除5330PFC heat-sink—temperature too high 散热器温度过高检查进气口过滤网5331PFC heat-sink—temperaturehigh散热器温度偏高检查进气口过滤网5340DMD red temperature too high 红色通道DMD温度过高检查滤网，液冷循环5341DMD red temperaturehigh 红色通道DMD温度偏高检查滤网，液冷循环 5343DMD red temperature low红色通道DMD温度偏低光处理器单元没有启动 5344DMD red temperature sensor open红色通道DMD温度传感器开路检查传感器和导线5345DMD red temperature sensor short红色通道DMD温度传感器短路检查传感器和导线 5350SMPS primary heat-sink temperature too high 开关电源主散热器温度过高检查滤网和开关电源5351SMPS primary heat-sink temperature high 开关电源主散热器温度偏高检查滤网和开关电源5360SMPS secondary heat-sink temperature too high检查滤网和开关电源（开关电源次散热器温度过高）5361SMPS secondary heat-sink temperaturehigh检查滤网和开关电源（开关电源次散热器温度偏高）5364SMPS secondary heat-sink temperature sensor open更换SMPS模块（开关电源次散热器温度传感器开路）5365SMPS secondary heat-sink temperature sensor short更换SMPS模块（开关电源次散热器温度传感器短路）5401+30v—voltage high+30v电压偏高更换风扇，马达控制板5403+30v—voltage low+30v电压偏低检查开关电源和控制板5411++5v—voltage high++5v电压偏高更换风扇，马达控制板5413++5v—voltage low++5v电压偏低更换风扇，马达控制板5431cold mirror fan—voltage high 冷镜风扇电压偏高更换风扇，马达控制板 5432cold mirror fan—voltage too low 冷镜风扇电压过低更换风扇，马达控制板5433cold mirror fan—voltagelow冷镜风扇电压偏低更换风扇，马达控制板 5441engine fan voltage high引擎风扇电压偏高更换风扇，马达控制板5442engine fan voltage too low引擎风扇电压过低更换风扇，马达控制板 5443engine fan voltagelow引擎风扇电压偏低更换风扇，马达控制板 5451heat exchange fan voltage high 热交换器风扇电压偏高更换风扇，马达控制板 5452heat exchange fan voltage too low 热交换器风扇电压过低更换风扇，马达控制板5453heat exchange fan voltage low 热交换器风扇电压偏低更换风扇，马达控制板5461lamp anode fan voltage high疝灯阳极风扇电压偏高更换风扇，马达控制板 5462lamp anode fan voltage too low 疝灯阳极风扇电压过低更换风扇，马达控制板 5463lamp cathode fan voltage low疝灯阴极风扇电压低检查阴极风扇或控制板5471lamp cathode fan voltage high疝灯阴极风扇电压偏高更换风扇，马达控制板5472lamp cathode fan voltage too high 疝灯阴极风扇电压过高更换风扇，马达控制板 5492SMPS fan voltage too low开关电源风扇电压过低更换风扇，马达控制板 5493SMPS fan voltagelow开关电源风扇电压偏低更换风扇，马达控制板5501FIB +12v voltage high+12v 电压偏高检查供电板和开关电源5502FIB +12v voltage low+12v 电压偏低检查供电板和开关电源5521motor ,lens ,dowservoltage high马达镜头光闸电压高更换风扇，马达控制板 5523motor ,lens ,dowservoltage low马达镜头光闸电压低更换风扇，马达控制板 5531pump—voltage high泵电压偏高更换风扇，马达控制板5532pump—voltage too low泵电压过低更换风扇，马达控制板5533pump—voltagelow泵电压低更换风扇，马达控制板 5551TEC voltage highTEC半导体制冷器电压高检查单元线，控制板5553TEC voltage lowTEC半导体制冷器电压低检查单元线，控制板 5561ELCA box fan voltage highELCA box风扇电压高/检查单元线，温度传感器，控制板5563ELCA box fan voltage lowELCA box风扇电压低/检查单元线，温度传感器，控制板5571lamp rear fan voltage high灯后置风扇电压高更换风扇，马达控制板 5572lamp rear fan voltage low灯后置风扇电压低更换风扇，马达控制板 5573lamp rear fan voltage too low灯后置风扇电压过低更换风扇，马达控制板5581+12v voltage high+12v电压偏高更换风扇，马达控制板 5583+12v voltage low+12v电压偏低查电源板，风扇，马达控制板5640lamp power supplies，zero lamp power supplies detected 查电源接口，换LPS模块(疝灯电源无输出) 5641lamp power supplies--lamp is on but SMPS is off换SMPS模块，LPS 模块（疝灯亮但开关电源关闭）5642 lamp power supplies—at least one lamp power supply could not be detected 换灯电源（一个灯电源检测不到）5643 lamp power supplies—communication failed with at least one lamp power supply(至少一个疝灯供电装置通讯失败)重新连接两个接口，更换整个灯电源模块5644 lamp power supplies—lamp is on but at least one lamp power supply is off(疝灯点亮，但至少一个疝灯供电装置关闭)重新连接两个接口，更换整个灯电源模块5646lamp set on—failed点灯失败检查灯状况，运行时间是否超时 5647lamp—lamp is off due to an error关灯保护检查灯状况，运行时间是否超时 5654lamp run time—read failed读取灯运行时间失败检查灯箱是否装好5657lamp run time—exceeds maximum灯超时换灯，复位灯运行时间 5658lamp run time—read limits failed 读取灯运行极限时间失败检查灯箱是否装好 5659lamp run time—warning疝灯运行时间报警换灯第二篇：煤矿监测监控系统报警信息处理制度监测监控系统报警信息处理制度为了确保监控系统故障能够安全、有序处理，结合我矿实际情况，制订本制度，望相关单位、人员严格执行。
巴可放映机报警报错信息处理5003 light sensor - no communication 光线感应器 - 无通讯5004 lamp---no communication 与灯箱无通信检查灯箱是否装好5005 lamp power supplies, communication failed 与灯电源无通信检查灯电源线缆是否装好5010 pump –refill mode is on 加液模式打开退出加液模式5011 system running in restricted access mode 系统在警告模式下运行检查输入抽屉与引擎的接触5020重新安装一下控制板的类似手机卡的卡片5041 cold mirror fan - speed high 冷镜风扇–转速偏高5042 cold mirror fan—speed too low 冷却镜风扇转速过低检查冷镜风扇及背板间连线是否接好，是否可以活动5043 cold mirror fan—speed low 冷却镜风扇转速低同上5050 engine fan - speed too high 引擎风扇转速过高5051 engine fan - speed high 引擎风扇转速偏高5052 engine fan –speed too low 引擎风扇转速低检查引擎风扇是否接好5053 engine fan - speed low 引擎风扇速度低检查引擎风扇是否接好，是否可以活动5060 heat exchanger fan - speed too high 热交换器风扇转速过高5061 heat exchanger fan - speed high 热交换器风扇转速偏高5062 heat exchange fan—speed too low 热交换器风扇转速过低检查热交换器上方风扇5063 heat exchange fan—speed low 热交换器风扇转速偏低同上5070 lamp anode fan - speed too high 灯阳极风扇转速过高5071 lamp anode fan - speed high 灯阳极风扇转速偏高5072 lamp anode fan –speed too low 灯阳极风扇转速低检查灯阳极风扇是否接好5073 lamp anode fan –speed low 灯阳极风扇转速低检查灯阳极风扇是否接好5080 lamp cathode fan - speed too high 灯阴极风扇转速过高5081 lamp cathode fan - speed high 灯阴极风扇转速偏高5082 lamp cathode fan—speed too low 灯风扇控制速度低检查风扇接头和FCB 5083 lamp cathode fan—speed low 灯阴极风扇转速低检查灯阴极风扇是否接好5100 smps fan 1 (left side) - speed too high 开关电源风扇1（左侧）转速过高5101 smps fan 1 (left side) - speed high 开关电源风扇1（左侧）转速偏高5102 SMPS fan 1—speed too low 开关电源风扇1转速过低检查两个开关电源风扇5103 SMPS fan 1—speed low 开关电源风扇1转速偏低检查两个开关电源风扇5110 smps fan 2 (right side) - speed too high 开关电源风扇2（右侧）转速过高5111 smps fan 2 (right side) - speed high 开关电源风扇2（右侧）转速过高5112 SMPS fan 2—speed too low 开关电源风扇2转速过低检查两个开关电源风扇5113 SMPS fan 2—speed low 开关电源风扇2转速偏低检查两个开关电源风扇5120 lamp rear fan - speed too high 灯后置风扇转速过高5121 lamp rear fan - speed high 灯后置风扇转速偏高5122 lamp rear fan—speed too low 灯后置风扇转速过低检查灯后置风扇是否接好5123 lamp rear fan—speed low 灯后置风扇转速偏低检查灯后置风扇是否接好5132 elca box fan—speed too low 输入通讯单元风扇转速低检查风扇与导线的连接情况5133 elca box fan—speed low 输入通讯单元风扇转速低检查风扇与导线的连接情况5140 electronics fan 1 (top side) - speed too high 电子风扇1（顶面）转速过高5141 electronics fan 1 (top side) - speed high 电子风扇1（顶面）转速偏高5142 electronics fan 1 (top side) - speed too low 电子风扇1（顶面）转速过低5143 electronics fan 1 (top side) - speed low 电子风扇1（顶面）转速偏低5150 electronics fan 2 (bottom side) - speed too high 电子风扇2（底部）转速过高5151 electronics fan 2 (bottom side) - speed high 电子风扇2（底部）转速偏高5152 electronics fan 2 (bottom side) - speed too low 电子风扇2（底部）转速过低5153 electronics fan 2 (bottom side) - speed low 电子风扇2（底部）转速偏低5160 engine switch—not OK 引擎安装错误检查引擎固定螺丝5170 FIB—not connected FIB未连接好检查FIB确保两个螺丝拧紧5180 lamp house—not connected 灯箱未连接好检查灯箱上的3个固定螺丝5190 prism switch – error 棱镜开关 - 错误5191 prism switch—warning , lens probably touches prism 镜头位移过量调节镜头5210 pump - speed too high 泵速度过高5211 pump - speed high 泵速度偏高5212 pump—speed too low 泵速度过低检查水泵线缆接头接触，SMPS电源板电压;检查泵线缆接头，电源板5213 pump—speed low 泵速度偏低检查泵线缆接头，电源板5230 lens zoom position—requested target not reached 调整或更换镜头镜头变焦无法达到指定位置5231 lens focus position-- requested target not reached 调整或更换镜头镜头聚焦无法达到指定位置5232 lens horizontal shift position-- requested target not reached 检查变焦马达，镜头位置镜头水平位移未达到指定位置5233lens vertical shift position-- requested target not reached 检查变焦马达，镜头位置镜头垂直位移未达到指定位置5237lens position—clear requested target time out failed 镜头聚焦未达到指定位置同52315250 dmd red fan - speed too high 红色通道DMD风扇转速过高5251 dmd red fan - speed high 红色通道DMD风扇转速偏高5252 dmd red fan - speed too low 红色通道DMD风扇转速太低5253 dmd red fan - speed low 红色通道DMD风扇转速偏低5260 dmd green fan - speed too high 绿色通道DMD风扇转速过高5261 dmd green fan - speed high 绿色通道DMD风扇转速偏高5262 dmd green fan - speed too low 绿色通道DMD风扇转速太低5263 dmd green fan - speed low 绿色通道DMD风扇转速偏低5270 dmd blue fan - speed too high 蓝色通道DMD风扇转速过高5271 dmd blue fan - speed high 蓝色通道DMD风扇转速偏高5272 dmd blue fan - speed too low 蓝色通道DMD风扇转速太低5273 dmd blue fan - speed low 蓝色通道DMD风扇转速偏低5280 ambient—temperature too high 环境温度过高请改变环境温度5281 ambient—temperature high 环境温度高请改变环境温度5283 ambient—temperature low 环境温度低请改变环境温度5284 ambient—temperature sensor open 环境温度传感器开路检查传感器和导线或更换5285 ambient—temperature sensor short 环境温度传感器短路检查传感器和导线或更换5290 DMD blue temperature too high 蓝色通道DMD温度过高检查热交换器的过滤器5291 DMD blue temperature high 蓝色通道DMD温度偏高检查热交换器的过滤器5293 DMD blue temperature low 蓝色通道DMD温度偏低光处理器单元没有启动5294 DMD blue temperature sensor open 蓝色通道DMD温度传感器开路修复导线或更换光处理器单元5295 DMD blue temperature sensor short蓝色通道DMD温度传感器短路修复导线或更换光处理器单元5300 DMD green temperature too high绿色通道DMD温度过高更换过滤器5301 DMD green temperature high 绿色通道DMD温度偏高更换过滤器5303 DMD green temperature low 绿色通道DMD温度偏低光处理器单元没有启动5304 DMD green temperature sensor open 绿色通道DMD温度传感器开路检查传感器和导线5305 DMD green temperature sensor short 绿色通道DMD温度传感器短路检查传感器和导线5310 lamp temperature too high 疝灯温度过高检查过滤网和抽风5311 lamp temperature high 疝灯温度偏高检查过滤网和抽风5314 lamp—temperature sensor open 疝灯温度传感器开路检查传感器和导线5315 lamp—temperature sensor short 疝灯温度传感器短路检查传感器和导线5320 FCB—force LPS off 控制板强行关闭疝灯电源在日志中查找错误信息排除5330 PFC heat-sink—temperature too high 散热器温度过高检查进气口过滤网5331 PFC heat-sink—temperature high 散热器温度偏高检查进气口过滤网5332 pfc heatsink - temperature too low PFC散热片 - 温度过低5333 pfc heatsink - temperature low PFC散热片 - 温度偏低5340 DMD red temperature too high 红色通道DMD温度过高检查滤网，液冷循环5341 DMD red temperature high 红色通道DMD温度偏高检查滤网，液冷循环5342 dmd red - temperature too low 红色通道DMD温度过低5343 DMD red temperature low 红色通道DMD温度偏低光处理器单元没有启动5344 DMD red temperature sensor open红色通道DMD温度传感器开路检查传感器和导线5345 DMD red temperature sensor short红色通道DMD温度传感器短路检查传感器和导线5350 SMPS primary heat-sink temperature too high 开关电源主散热器温度过高检查滤网和开关电源5351 SMPS primary heat-sink temperature high 开关电源主散热器温度偏高检查滤网和开关电源5352 smps primary heatsink - temperature too low 开关电源的主要散热片温度过低5353 smps primary heatsink - temperature low 开关电源的主要散热片温度偏低5360 SMPS secondary heat-sink temperature too high 检查滤网和开关电源（开关电源次散热器温度过高）5361 SMPS secondary heat-sink temperature high 检查滤网和开关电源（开关电源次散热器温度偏高）5362 smps secundary heatsink - temperature too low 开关电源次散热器温度过低5363 smps secundary heatsink - temperature low 开关电源次散热器温度偏低5364 SMPS secondary heat-sink temperature sensor open 更换SMPS模块（开关电源次散热器温度传感器开路）5365 SMPS secondary heat-sink temperature sensor short 更换SMPS模块（开关电源次散热器温度传感器短路）5370 dmd red fan - voltage too high 红色通道DMD风扇电压过高5371 dmd red fan - voltage high 红色通道DMD风扇电压偏高5372 dmd red fan - voltage too low 红色通道DMD风扇电压过低5373 dmd red fan - voltage low 红色通道DMD风扇电压偏低5380 dmd green fan - voltage too high 绿色通道DMD风扇电压过高5381 dmd green fan - voltage high 绿色通道DMD风扇电压偏高5382 dmd green fan - voltage too low 绿色通道DMD风扇电压过低5383 dmd green fan - voltage low 绿色通道DMD风扇电压偏低5390 dmd blue fan - voltage too high 蓝色通道DMD风扇电压过高5391 dmd blue fan - voltage high 蓝色通道DMD风扇电压偏高5392 dmd blue fan - voltage too low 蓝色通道DMD风扇电压过低5393 dmd blue fan - voltage low 蓝色通道DMD风扇电压偏低5401 +30v—voltage high +30v电压偏高更换风扇，马达控制板5403 +30v—voltage low +30v电压偏低检查开关电源和控制板5411 ++5v—voltage high ++5v电压偏高更换风扇，马达控制板5413 ++5v—voltage low ++5v电压偏低更换风扇，马达控制板5420 tec blue - voltage too high TEC蓝色 - 电压过高5421 tec blue - voltage high TEC蓝色 - 电压偏高5422 tec blue - voltage too low TEC蓝色 - 电压过低5423 tec blue - voltage low TEC蓝色 - 电压偏低5430 cold mirror fan - voltage too high 冷镜风扇 - 电压过高5431 cold mirror fan—voltage high 冷镜风扇电压偏高更换风扇，马达控制板5432 cold mirror fan—voltage too low 冷镜风扇电压过低更换风扇，马达控制板5433 cold mirror fan—voltage low 冷镜风扇电压偏低更换风扇，马达控制板5441 engine fan voltage high 引擎风扇电压偏高更换风扇，马达控制板5442 engine fan voltage too low 引擎风扇电压过低更换风扇，马达控制板5443 engine fan voltage low 引擎风扇电压偏低更换风扇，马达控制板5450 heat exchanger fan - voltage too high 热交换器风扇电压过高5451 heat exchange fan voltage high 热交换器风扇电压偏高更换风扇，马达控制板5452 heat exchange fan voltage too low 热交换器风扇电压过低更换风扇，马达控制板5453 heat exchange fan voltage low 热交换器风扇电压偏低更换风扇，马达控制板5460 lamp anode fan - voltage too high 疝灯阳极风扇电压过高5461 lamp anode fan voltage high 疝灯阳极风扇电压偏高更换风扇，马达控制板5462 lamp anode fan voltage too low 疝灯阳极风扇电压过低更换风扇，马达控制板5463 lamp cathode fan voltage low 疝灯阴极风扇电压低检查阴极风扇或控制板5470 lamp cathode fan - voltage too high 疝灯阴极风扇电压过高5471 lamp cathode fan voltage high 疝灯阴极风扇电压偏高更换风扇，马达控制板5472 lamp cathode fan voltage too high 疝灯阴极风扇电压过高更换风扇，马达控制板5473 lamp cathode fan - voltage low 疝灯阴极风扇电压偏低5490 smps fan - voltage too high 开关电源风扇电压过高5491 smps fan - voltage high 开关电源风扇电压偏高5492 SMPS fan voltage too low 开关电源风扇电压过低更换风扇，马达控制板5493 SMPS fan voltage low 开关电源风扇电压偏低更换风扇，马达控制板5501 FIB +12v voltage high +12v 电压偏高检查供电板和开关电源5502 FIB +12v voltage low +12v 电压偏低检查供电板和开关电源5510 tec green - voltage too high TEC绿色 - 电压过高5511 tec green - voltage high TEC绿色 - 电压偏高5512 tec green - voltage too low TEC绿色 - 电压过低5513 tec green - voltage low TEC绿色 -电压偏低5521 motor ,lens ,dowser voltage high 马达镜头光闸电压高更换风扇，马达控制板5523 motor ,lens ,dowser voltage low 马达镜头光闸电压低更换风扇，马达控制板5530 pump - voltage too high 泵电压过高5531 pump—voltage high 泵电压偏高更换风扇，马达控制板5532 pump—voltage too low 泵电压过低更换风扇，马达控制板5533 pump—voltage low 泵电压偏低更换风扇，马达控制板5540 tec red - voltage too high TEC红 - 电压过高5541 tec red - voltage high TEC红 - 电压偏高5542 tec red - voltage too low TEC红 - 电压过低5543 tec red - voltage low TEC红 - 电压偏低5550 tec - voltage too high TEC半导体制冷器电压过高5551 TEC voltage high TEC半导体制冷器电压偏高检查单元线，控制板5552 tec - voltage too low TEC半导体制冷器电压过低5553 TEC voltage low TEC半导体制冷器电压偏低检查单元线，控制板5561 ELCA box fan voltage high ELCA box风扇电压高检查单元线，温度传感器，控制板5563 ELCA box fan voltage low ELCA box风扇电压低检查单元线，温度传感器，控制板5570 lamp rear fan - voltage too high 灯后置风扇电压过高5571 lamp rear fan voltage high 灯后置风扇电压高更换风扇，马达控制板5572 lamp rear fan voltage low 灯后置风扇电压低更换风扇，马达控制板5573 lamp rear fan voltage too low 灯后置风扇电压过低更换风扇，马达控制板5581 +12v voltage high +12v电压偏高更换风扇，马达控制板5583 +12v voltage low +12v电压偏低查电源板，风扇，马达控制板5590 tec red front - voltage too high TEC红前 - 电压过高5591 tec red front - voltage high TEC红前 - 电压偏高5592 tec red front - voltage too low TEC红前 - 电压过低5593 tec red front - voltage low TEC红前 - 低电压5600 tec green front - voltage too high TEC绿色前线 - 电压过高5601 tec green front - voltage high TEC绿色前线 - 电压偏高5602 tec green front - voltage too low TEC绿色前线 - 电压过低5603 tec green front - voltage low TEC绿色前线 - 电压偏低5610 tec blue front - voltage too high TEC蓝色前 - 电压过高5611 tec blue front - voltage high TEC蓝色前 - 电压偏高5612 tec blue front - voltage too low TEC蓝色前-电压过低5613 tec blue front - voltage low TEC蓝色前 - 低电压5620 electronics fan 1 (top side) - voltage too high 电子风扇1（顶面） - 电压过高5621 electronics fan 1 (top side) - voltage high 电子风扇1（顶面） - 电压偏高5622 electronics fan 1 (top side) - voltage too low 电子风扇1（顶面） - 电压过低5623 electronics fan 1 (top side) - voltage low 电子风扇1（顶面） - 电压偏低5630 electronics fan 2 (bottom side) - voltage too high 电子风扇2（底部） - 电压过高5631 electronics fan 2 (bottom side) - voltage high 电子风扇2（底部） - 电压偏高5632 electronics fan 2 (bottom side) - voltage too low 电子风扇2（底部） - 电压过低5633 electronics fan 2 (bottom side) - voltage low 电子风扇2（底部） - 电压偏低5640 lamp power supplies，zero lamp power supplies detected 检查电源接口，换LPS模块(疝灯电源无输出)5641 lamp power supplies-- lamp is on but SMPS is off 换SMPS模块， LPS 模块（疝灯亮但开关电源关闭）5642 lamp power supplies—at least one lamp power supply could not be detected （一个灯电源检测不到）检查灯电源连线接触或更换灯或灯电源5643 lamp power supplies—communication failed with at least one lamp power supply (至少一个疝灯供电装置通讯失败) 重新连接两个接口，更换整个灯电源模块5644 lamp power supplies—lamp is on but at least one lamp power supply is off (疝灯点亮，但至少一个疝灯供电装置关闭)重新连接两个接口，更换整个灯电源模块5646 lamp set on—failed 点灯失败检查灯状况，运行时间是否超时5647 lamp—lamp is off due to an error 关灯保护检查灯状况，运行时间是否超时5654 lamp run time—read failed 读取灯运行时间失败检查灯箱是否装好5657 lamp run time—exceeds maximum灯超时换灯，复位灯运行时间5658 lamp run time—read limits failed 读取灯运行极限时间失败检查灯箱是否装好5659 lamp run time—warning 疝灯运行时间报警换灯5670 dowser - set dowser open failed dowser - 集dowser打开失败5800 ti-boards - system status = fail 系统错-接触不良检查检查输入抽屉和引擎的接触5801 ti-boards - security error, please authorize 安全问题--需安全认证进行安全认证5802 ti-boards - power up self test = fail Ti板电源自检错临时处理措施可以放映，或换板5803 ti-boards- powerup self test = fail ICP板问题5807 ti-icp - read system status failed Ti-ICP读系统状态失败刷新软件并应用克隆，或更换ICP、HDSDI输入板，刷软件5811 ti-boards - power-good = fail Ti板电源问题更换电源板5812 ti-icp - read satellite info failed Ti-ICP读信息错更换HDSDI输入板5813 ti-icp - satellite firmware mismatch Ti-ICP固件不匹配 xxB系列ICP用到xxC上，刷新ICP软件，应用克隆5814 ti-icp - self test = fail ICP 拔插ICP，升级软件并克隆5815 ti-icp - certificate error TI-ICP - 证书错误5816 ti-icp - key error TI-ICP - 关键错误5817 ti-icp - icp board not detected 没有检测到ICP板5830 TI Link decrypter - No communication TI连接解码-无通信，可以放映 Enigma接触问题，软件升级ICP到v2.1以上.或开关顺序问题，与服务器连接冲突，在服务器关闭的情况下，重启机器。
巴可放映机报警报错信息处理5004 lamp---no communication 与灯箱无通信检查灯箱是否装好5005 lamp power supplies, communication failed 与灯电源无通信检查灯电源是否装好5010 pump –refill mode is on 加液模式打开退出加液模式5011 system running in restricted access mode 系统在警告模式下运行检查输入抽屉与引擎的接触5042 cold mirror fan—speed too low 冷却镜风扇转速低检查冷却镜风扇是否接好5043 cold mirror fan—speed low 冷却镜风扇转速低同上5052 engine fan –speed too low 引擎风扇转速低检查引擎风扇是否接好5062 heat exchange fan—speed too low热交换器风扇转速低检查热交换器上方风扇5063 heat exchange fan—speed low 热交换器风扇转速低同上5072 lamp anode fan –speed too low 灯阳极风扇转速低检查灯阳极风扇是否接好5073 lamp anode fan –speed low 灯阳极风扇转速低检查灯阳极风扇是否接好5082 lamp cathode fan—speed too low 灯阴极风扇转速低检查灯阴极风扇是否接好5083 lamp cathode fan—speed low 灯阴极风扇转速低检查灯阴极风扇是否接好5102 SMPS fan 1—speed too low 开关电源风扇1转速检查两个开关电源风扇5103 SMPS fan 1—speed low 开关电源风扇1转速低检查两个开关电源风扇5112 SMPS fan 2—speed too low 开关电源风扇2转速低检查两个开关电源风扇5113 SMPS fan 2—speed low 开关电源风扇2转速低检查两个开关电源风扇5122 lamp rear fan—speed too low 灯后置风扇转速低检查灯后置风扇是否接好5123 lamp rear fan—speed low 灯后置风扇转速低检查灯后置风扇是否接好5132 elca box fan—speed too low 输入-通讯单元风扇转速低检查风扇与导线的连接情况5133 elca box fan—speed low 输入-通讯单元风扇转速低检查风扇与导线的连接情况5160 engine switch—not OK 引擎安装错误检查引擎固定螺丝5170 FIB—not connected FIB未连接好检查FIB确保两个螺丝拧紧5180 lamp house—not connected 灯箱未连接好检查灯箱上的3个固定螺丝5191 prism switch—warning , lens probably touches prism镜头位移过量调节镜头5212 pump—speed too low 泵速度过低检查泵线缆接头，电源板5213 pump—speed low 泵速度偏低检查泵线缆接头，电源板5230 lens zoom position—requested target not reached 调整或更换镜头镜头变焦无法达到指定位置5231 lens focus position-- requested target not reached 调整或更换镜头镜头聚焦无法达到指定位置5232 lens horizontal shift position-- requested target not reached检查变焦马达，镜头位置镜头水平位移未达到指定位置5233 lens vertical shift position-- requested target not reached 检查变焦马达，镜头位置镜头垂直位移未达到指定位置5237 lens position—clear requested target time out failed 镜头聚焦未达到指定位置同5231 5280 ambient—temperature too high 环境温度过高请改变环境温度5281 ambient—temperature high 环境温度高请改变环境温度5283 ambient—temperature low 环境温度低请改变环境温度5284 ambient—temperature sensor open 环境温度传感器开路检查传感器和导线或更换5285 ambient—temperature sensor short 环境温度传感器短路检查传感器和导线或更换5290 DMD blue temperature too high 蓝色通道DMD温度过高检查热交换器的过滤器5291 DMD blue temperature high 蓝色通道DMD温度偏高检查热交换器的过滤器5293 DMD blue temperature low 蓝色通道DMD温度偏低光处理器单元没有启动5294 DMD blue temperature sensor open 蓝色通道DMD温度传感器开路修复导线或更换光处理器单元5295 DMD blue temperature sensor short 蓝色通道DMD温度传感器短路修复导线或更换光处理器单元5300 DMD green temperature too high 绿色通道DMD温度过高更换过滤器5301 DMD green temperature high 绿色通道DMD温度偏高更换过滤器5303 DMD green temperature low 绿色通道DMD温度偏低光处理器单元没有启动5304 DMD green temperature sensor open 绿色通道DMD温度传感器开路检查传感器和导线5305 DMD green temperature sensor short 绿色通道DMD温度传感器短路检查传感器和导线5310 lamp temperature too high 疝灯温度过高检查过滤网和抽风5311 lamp temperature high 疝灯温度偏高检查过滤网和抽风5314 lamp—temperature sensor open 疝灯温度传感器开路检查传感器和导线5315 lamp—temperature sensor short 疝灯温度传感器短路检查传感器和导线5320 FCB—force LPS off 控制板强行关闭疝灯电源在日志中查找错误信息排除5330 PFC heat-sink—temperature too high 散热器温度过高检查进气口过滤网5331 PFC heat-sink—temperature high 散热器温度偏高检查进气口过滤网5340 DMD red temperature too high 红色通道DMD温度过高检查滤网，液冷循环5341 DMD red temperature high 红色通道DMD温度偏高检查滤网，液冷循环5343 DMD red temperature low 红色通道DMD温度偏低光处理器单元没有启动5344 DMD red temperature sensor open红色通道DMD温度传感器开路检查传感器和导线5345 DMD red temperature sensor short红色通道DMD温度传感器短路检查传感器和导线5350 SMPS primary heat-sink temperature too high 开关电源主散热器温度过高检查滤网和开关电源5351 SMPS primary heat-sink temperature high 开关电源主散热器温度偏高检查滤网和开关电源5360 SMPS secondary heat-sink temperature too high 检查滤网和开关电源（开关电源次散热器温度过高）5361 SMPS secondary heat-sink temperature high 检查滤网和开关电源（开关电源次散热器温度偏高）5364 SMPS secondary heat-sink temperature sensor open 更换SMPS模块（开关电源次散热器温度传感器开路）5365 SMPS secondary heat-sink temperature sensor short 更换SMPS模块（开关电源次散热器温度传感器短路）5401 +30v—voltage high +30v电压偏高更换风扇，马达控制板5403 +30v—voltage low +30v电压偏低检查开关电源和控制板5411 ++5v—voltage high ++5v电压偏高更换风扇，马达控制板5413 ++5v—voltage low ++5v电压偏低更换风扇，马达控制板5431 cold mirror fan—voltage high 冷镜风扇电压偏高更换风扇，马达控制板5432 cold mirror fan—voltage too low 冷镜风扇电压过低更换风扇，马达控制板5433 cold mirror fan—voltage low 冷镜风扇电压偏低更换风扇，马达控制板5441 engine fan voltage high 引擎风扇电压偏高更换风扇，马达控制板5442 engine fan voltage too low 引擎风扇电压过低更换风扇，马达控制板5443 engine fan voltage low 引擎风扇电压偏低更换风扇，马达控制板5451 heat exchange fan voltage high 热交换器风扇电压偏高更换风扇，马达控制板5452 heat exchange fan voltage too low 热交换器风扇电压过低更换风扇，马达控制板5453 heat exchange fan voltage low 热交换器风扇电压偏低更换风扇，马达控制板5461 lamp anode fan voltage high 疝灯阳极风扇电压偏高更换风扇，马达控制板5462 lamp anode fan voltage too low 疝灯阳极风扇电压过低更换风扇，马达控制板5463 lamp cathode fan voltage low 疝灯阴极风扇电压低检查阴极风扇或控制板5471 lamp cathode fan voltage high 疝灯阴极风扇电压偏高更换风扇，马达控制板5472 lamp cathode fan voltage too high 疝灯阴极风扇电压过高更换风扇，马达控制板5492 SMPS fan voltage too low 开关电源风扇电压过低更换风扇，马达控制板5493 SMPS fan voltage low 开关电源风扇电压偏低更换风扇，马达控制板5501 FIB +12v voltage high +12v 电压偏高检查供电板和开关电源5502 FIB +12v voltage low +12v 电压偏低检查供电板和开关电源5521 motor ,lens ,dowser voltage high 马达镜头光闸电压高更换风扇，马达控制板5523 motor ,lens ,dowser voltage low 马达镜头光闸电压低更换风扇，马达控制板5531 pump—voltage high 泵电压偏高更换风扇，马达控制板5532 pump—voltage too low 泵电压过低更换风扇，马达控制板5533 pump—voltage low 泵电压低更换风扇，马达控制板5551 TEC voltage high TEC半导体制冷器电压高检查单元线，控制板5553 TEC voltage low TEC半导体制冷器电压低检查单元线，控制板5561 ELCA box fan voltage high ELCA box风扇电压高/检查单元线，温度传感器，控制板5563 ELCA box fan voltage low ELCA box风扇电压低/检查单元线，温度传感器，控制板5571 lamp rear fan voltage high 灯后置风扇电压高更换风扇，马达控制板5572 lamp rear fan voltage low 灯后置风扇电压低更换风扇，马达控制板5573 lamp rear fan voltage too low 灯后置风扇电压过低更换风扇，马达控制板5581 +12v voltage high +12v电压偏高更换风扇，马达控制板5583 +12v voltage low +12v电压偏低查电源板，风扇，马达控制板5640 lamp power supplies，zero lamp power supplies detected 查电源接口，换LPS模块(疝灯电源无输出)5641 lamp power supplies-- lamp is on but SMPS is off 换SMPS模块，LPS 模块（疝灯亮但开关电源关闭）5642 lamp power supplies—at least one lamp power supply could not be detected 换灯电源（一个灯电源检测不到）5643 lamp power supplies—communication failed with at least one lamp power supply(至少一个疝灯供电装置通讯失败) 重新连接两个接口，更换整个灯电源模块5644 lamp power supplies—lamp is on but at least one lamp power supply is off(疝灯点亮，但至少一个疝灯供电装置关闭) 重新连接两个接口，更换整个灯电源模块5646 lamp set on—failed 点灯失败检查灯状况，运行时间是否超时5647 lamp—lamp is off due to an error 关灯保护检查灯状况，运行时间是否超时5654 lamp run time—read failed 读取灯运行时间失败检查灯箱是否装好5657 lamp run time—exceeds maximum 灯超时换灯，复位灯运行时间5658 lamp run time—read limits failed 读取灯运行极限时间失败检查灯箱是否装好5659 lamp run time—warning 疝灯运行时间报警换灯。
代码5005 灯电源 -- 通讯失败C2 通讯电缆与通讯板的接口C3 单根的与通讯端口的连接处C 与制冷风扇的连接线错误代码5053：引擎风扇转速过低（警告）错误代码5063：热交换器风扇转速过低（警告）C 与热交换器风扇连接的供电电线C 氙灯阳极风扇连接电线FC 氙灯阴极风扇与背板供电连接线FC 与风扇连接的电线C 风扇电线连接单元错误代码 5133 elcabox 风扇转速过低（错误）C 与风扇连接的电线FZ 机动镜头聚焦马达连线LC 马达与供电背板的连线B 传感器与供电板之间的连接电线错误代码5290 ：“微镜显示蓝色 温度过高”（错误）此故障亮蓝灯，以温度过高代码显示，原因与代码5291一致SG 温度传感器前方电缆，DMD绿色通道SR 温度传感器前方电缆，DMD红色通道TB Peltier element前方电缆，DMD蓝色通道TG Peltier element前方电缆，DMD绿色通道TR Peltier element前方电缆，DMD红色通道L 位于冷循环和光输出管上方的温度传感器电缆CA 格式盘猫眼的电线SH 遮光板电缆LS 位于光输出管内的光传感器连接电缆C 将传感器与供电板连接的线路C 灯箱外连接电源背板与温度传感器的电路部分错误代码 5320：“强制切断氙灯供电”错误代码 5431：镜面冷却风扇，电压过高（警告）错误代码5451：“热交换器风扇电压过高”（警告）错误代码5452：“热交换器风扇电压过低”（错误）此故障以“热交换器风扇电压过低”报警，引起它的原因是：错误代码 5462：“氙灯阳极风扇，电压过低”（错误）此故障以“氙灯阳极风扇，电压过低”报警，引起它的原因是：错误代码 5472：“氙灯阴极风扇，电压过低”（错误）此故障以“氙灯阴极风扇，电压过低”报警，引起它的原因是：错误代码 5492：“SMPS板风扇，电压过低”（错误）此故障以“SMPS板风扇，电压过低”报警，引起它的原因是：SB 马达叶片SC 与马达的连接电缆SH 马达与格式主板连接线错误代码 5551：“TEC板电压过高”（警告）错误代码 5562：“elcabox风扇电压过低”（错误）此故障以“elcabox风扇电压过低”报警，引起它的原因是：B 与格式主板的连接线C 将归位马达与电主板连接的电缆D 将旋转马达与电主板连接的电缆S 处于光管入口的温度传感器L 该处温度传感器的连接电缆P 热管T1 处于冷却模块和DMD之间的TEC组件S2 处于TEC组件和DMD之间的温度传感器S3 处于DMD前方的温度传感器错误代码 6004：“座前，温度传感器开路”（警告）错误代码 6014：“红色道组件，温度传感器开路”（错误）R 红色道温度传感器G 绿色道温度传感器BL DMD水冷模块温度传感器FR DMD座前温度传感器E 光引擎温度传感器H 热管水冷模块温度传感器TB TEC能源供应蓝色道TG TEC能源供应绿色道TR TEC能源供应红色道BL/BT DMD水冷模块蓝色道温度传感器错误代码 7473：“氙灯阴极风扇电压过低”（警告）39页。
[1] SMPS: Switch Mode Power Supply 开关型供电电源
[2] DMD：Digital Micromirror Device 数字微透镜装置
[3] FCB: The Fan & Motor Control Board的缩写。
”风扇-马达控制板”.
[4] LPS: Lamp Power Supply的缩写。
”氙灯供电”
[5] Secundary应为secondary. 此处为原文笔误。
译者注。
[6] 可能是嵌入式处理器。
译者注。
[7] 可能是Field Programmable Gate Array（现场可编程门阵列）缩写。
FPGA是专用集成电路领域中的一种半定制电路。
译者注。
[8] DSP是Digital Signal Processing的缩写，即数字信号处理器。
[9] Power-good: 从电源接通到电源输出稳定的电压需要一定的时间，为了避免不正常的电压损害电路，电源首先会自行检查输出电压是否正常，如正常，则输入一。
