摩托车发动机型号编制方法
- 格式:doc
- 大小:404.00 KB
- 文档页数:2
零件车型状态颜色
国内车型代码一览表
国Ⅲ车型代码一览表
出口、委托车型型号代码一览表
备注:第一位用1-9与A-Z表示,第二位用A-Z表示(代码均为顺序号往下排,字母I、O、U、Q除外)
附表4:
涂层/颜色代码一览表
附表6:
发动机边盖款式代码一览表
序号边盖款式代码左边盖款式右边盖款式备注
1 01 中摩款新将款
2 02 普通款普通款
3 03 铁汉款铁汉款
4 04 鲸鱼款鲸鱼款(带机油视窗)
5 05 鲸鱼款铃木款
6 06 鲸鱼款CBT款
7 07 剑鱼款剑鱼款
8 08 彪风款彪风款
9 09 风神款风神款
10 10 双刀款双刀款
11 11 先锋款先锋款
12 12 战斧款战斧款
13 13 脚起动款鲸鱼款(不带机油视窗)
14 14 大公主GY6
15 15 小公主GY6
16 16 豪华款GY6
17 17 普通加长边盖GY6
附表7:
发动机状态代码一览表(CG)
2、气缸盖外观状态:是指气缸盖的外观形状和补气方式(包含铸铁气缸盖在内)。
发动机状态代码一览表(GY6)
发动机状态代码一览表(110CC)
附表9:
紧固件类型代码一览表
25
附表11:
轴承、O型圈、传动链、键分类一览表。
河南新鸽摩托车有限公司技术管理文件Q/JSRG-15-2010取代Q/JSRG-15-2008整车及零部件编码规则版本号:V2.0密级:编制:审核:审定:批准:共享:公司相关部门2010 年 8月7日发布 2010 年8月16日实施河南新鸽摩托车有限公司发布1目的为了正确区分各车型及零部件,便于公司采购、生产、财务、物管以及售后服务的规范、统一,保证产品及零部件的唯一性,制定本企业整车及零部件编码规则。
2 范围本标准规定了本企业的产品及零部件计算机唯一性编码规则,适用于本企业三轮摩托车产品和电动车产品。
本标准不适用于产品中的标准件。
3本标准包含两部份第一部份是整车产品型号编码规则第二部份是零部件编码规则第一部份整车产品型号编码规则1.三轮摩托车和电动三轮摩托车1.1产品型号代码产品型号代码由:企业(或商标)代号、规格代号、类型代号、设计序号及扩展车型代号组成。
扩展车型代号设计序号类型代号规格代号企业(或商标)代号1.1 .1企业(或商标)代号用企业(或商标)名称中两个汉字的大写汉语拼音首位字母表示。
本公司的产品是“新鸽”,用“XG”表示。
1.1.2 规格代号摩托车用发动机名义排量表示,单位为“ml”,电动车用电机的额定功率表示,单位为“W”。
1.1.3类型代号由两位至四位大写字母组成。
ZH-表示正三轮摩托货车。
ZK-表示正三轮摩托客车。
DZH-表示电动三轮货车。
DZK-表示电动三轮客车。
DQZH-表示轻便电动三轮货车。
DQZK-表示轻便电动三轮客车。
1.1.4设计序号表示企业(或商标)代号、规格代号、类型代号相同的基本型车辆的设计顺序号。
第一次设计可省略,第二次设计用“2”表示,第三次设计用“3”表示,依次类推。
1.1.5扩展车型代号表示在公告车型的基础上,在国家政策、法规允许的范围内,不同选装状态下的车型区别,用两位数字表示。
例:XG150ZH-2-02:表示新鸽牌、发动机名义排量为150ML、载货正三轮摩托车、第2代产品、扩展编号为02的车型。
Q 天津雷沃动力股份有限公司企业标准LDOM010—2010代替 LDOM010—2009技术管理发动机产品型号编制规则2010—03—11 发布 2010—03—11实施天津雷沃动力股份有限公司 发 布LDOM010—2010前 言为满足开发国Ⅳ、国Ⅴ发动机的需要,对LDOM010-2009进行了修订。
本标准与LDOM010-2009的主要差异是:增加了国Ⅳ、国Ⅴ发动机型号的编制规则。
本标准由天津雷沃动力股份有限公司提出。
本标准由技术中心研发管理部产品管理科归口。
本标准起草单位:技术中心产品管理科本标准主要起草人: 曹军庆、黄映虹本标准审查人员:潘海、周逢源、息树和、张坤鹏、刘璇、王法辰、李建平、黄金龙本标准批准人: 李方成本标准历次发布情况:Q/P B006-2007 、LDOM010-2009发动机产品型号编制规则1 范围本标准规定了发动机产品型号的编制规则。
本标准适用于本公司生产的各类发动机产品型号的编制。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡注日期的引用文件,其随后所有的修改单或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件,其最新版本适用于本标准。
GB 14672-2002 车用点燃式发动机及装用点燃式发动机排气污染物排放限值及测量方法GB 17691-2005 车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法(中国Ⅲ、Ⅳ、Ⅴ阶段)GB 17691-2001 车用压燃式发动机排气污染物排放限值及测量方法美国EPA 40CFR89 , 40CFR1039 Control of emissions from new and in-use nonroad compression-ignition enginesDIRECTIVE 97/68/EC OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL(on the approximation of the laws of the Member States relating to measures against the emission of gaseous and particulate pollutants from internal combustion engines to be installed in non-road mobile machinery)3 发动机产品系列的划分3.1 雷沃动力发动机分为道路产品和非道路产品两大系列,道路产品分为B系列和D系列,非道路产品分为1000系列和1100系列,道路产品系列见图1,非道路产品系列见图2。

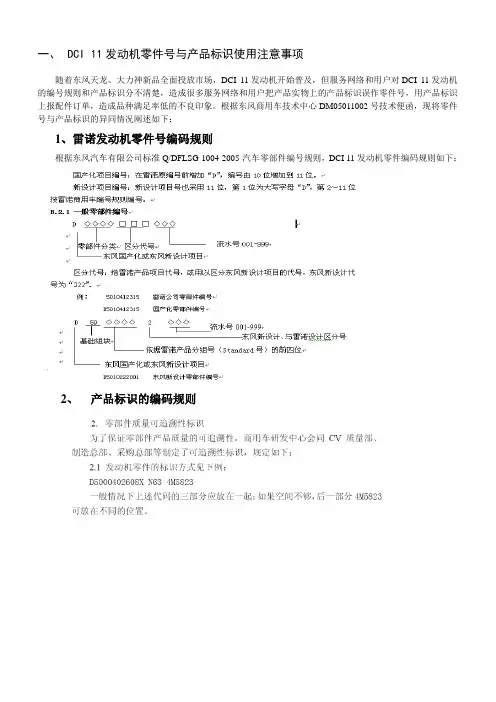

一、DCI 11发动机零件号与产品标识使用注意事项
随着东风天龙、大力神新品全面投放市场,DCI 11发动机开始普及,但服务网络和用户对DCI 11发动机的编号规则和产品标识分不清楚,造成很多服务网络和用户把产品实物上的产品标识误作零件号,用产品标识上报配件订单,造成品种满足率低的不良印象。
根据东风商用车技术中心DM05011002号技术便函,现将零件号与产品标识的异同情况阐述如下:
1、雷诺发动机零件号编码规则
根据东风汽车有限公司标准Q/DFLSG-1004-2005-汽车零部件编号规则,DCI 11发动机零件编码规则如下:
2、产品标识的编码规则
3、服务网络注意事项
1)、DCI 11发动机零件编码进口件为10位数字,国产件为11位字母+数字,实物其它多余的标识均不能作为零件号;
2)、产品标识的识别方法只适用于以“D”开头的国产零件;
3)、产品标识前11位为该零件的零件号;
4)、图纸版本标记“X”能不能作为零件号?根据DCI 11发动机零件编码规则,图纸版本标记“X”是不能作为零件号使用的,DCI 11发动机零件是11位字母+数字组成,而不是12位。
厂家内部为了区分管理,将图纸版本标记“X”作为零件号的一部分,目前正在处理。
例如,产
品标识为D5000402608B零件,报订单的零件号应为D5000402608。
第五节发动机的编号规则为了便于内燃机的生产管理和使用,国家标准(GB725-82)《内燃机产品名称和型号编制规则》中对内燃机的名称和型号作了统一规定。
内燃机的名称和型号ﻫ内燃机名称均按所使用的主要燃料命名,例如汽油机、柴油机、煤气机等。
内燃机型号由阿拉伯数字和汉语拼音字母组成。
ﻫ内燃机型号由以下四部分组成:ﻫ.首部:为产品系列符号和换代标志符号,由制造厂根据需要自选相应字母表示,但需主管部门核准。
.中部:由缸数符号、冲程符号、气缸排列形式符号和缸径符号等组成。
后部:结构特征和用途特征符号,以字母表示。
ﻫ.尾部:区分符号。
同一系列产品因改进等原因需要区分时,由制造厂选用适当符号表示。
ﻫ内燃机型号的排列顺序及符号所代表的意义规定如下:型号编制举例ﻫ(1)汽油机ﻫ 1E65F:表示单缸,二行程,缸径65mm,风冷通用型ﻫ4100Q: 表示四缸,四行程,缸径100mm,水冷车用4100Q-4:表示四缸,四行程,缸径100mm,水冷车用,第四种变型产品CA6102: 表示六缸,四行程,缸径102mm,水冷通用型,CA表示系列符号ﻫ8V100: 表示八缸,四行程、缸径100mm,V型,水冷通用型ﻫTJ376Q: 表示三缸,四行程,缸径76mm,水冷车用,TJ表示系列符号CA488:表示四缸,四行程,缸径88mm,水冷通用型,CA表示系列符号(2)柴油机195:表示单缸,四行程,缸径95mm,水冷通用型165F:表示单缸,四行程,缸径65mm, 风冷通用型495Q:表示四缸,四行程,缸径95mm,水冷车用6135Q: 表示六缸,四行程,缸径135mm,水冷车用X4105:表示四缸,四行程,缸径105mm,水冷通用型,X表示系列代号三通接头: JB/T971 ,通径20。
发动机编号规则为了便于内燃机的生产管理和使用,国家标准(GB725-82)《内燃机产品名称和型号编制规则》中对内燃机的名称和型号作了统一规定。
内燃机的名称和型号内燃机名称均按所使用的主要燃料命名,例如汽油机、柴油机、煤气机等。
内燃机型号由阿拉伯数字和汉语拼音字母组成。
内燃机型号由以下四部分组成:.首部:为产品系列符号和换代标志符号,由制造厂根据需要自选相应字母表示,但需主管部门核准。
.中部:由缸数符号、冲程符号、气缸排列形式符号和缸径符号等组成。
后部:结构特征和用途特征符号,以字母表示。
.尾部:区分符号。
同一系列产品因改进等原因需要区分时,由制造厂选用适当符号表示。
内燃机型号的排列顺序及符号所代表的意义规定如下:型号编制举例(1)汽油机1E65F:表示单缸,二行程,缸径65mm,风冷通用型4100Q:表示四缸,四行程,缸径100mm,水冷车用4100Q-4:表示四缸,四行程,缸径100mm,水冷车用,第四种变型产品CA6102:表示六缸,四行程,缸径102mm,水冷通用型,CA表示系列符号8V100:表示八缸,四行程、缸径100mm,V型,水冷通用型TJ376Q:表示三缸,四行程,缸径76mm,水冷车用,TJ表示系列符号CA488:表示四缸,四行程,缸径88mm,水冷通用型,CA表示系列符号(2)柴油机195:表示单缸,四行程,缸径95mm,水冷通用型165F:表示单缸,四行程,缸径65mm,风冷通用型495Q:表示四缸,四行程,缸径95mm,水冷车用6135Q:表示六缸,四行程,缸径135mm,水冷车用X4105:表示四缸,四行程,缸径105mm,水冷通用型,X表示系列代号。
河南新鸽摩托车有限公司技术管理文件Q/JSRG-15-2010取代Q/JSRG-15-2008整车及零部件编码规则版本号:V2.0密级:编制:审核:审定:批准:共享:公司相关部门2010 年 8月7日发布 2010 年8月16日实施河南新鸽摩托车有限公司发布1目的为了正确区分各车型及零部件,便于公司采购、生产、财务、物管以及售后服务的规范、统一,保证产品及零部件的唯一性,制定本企业整车及零部件编码规则。
2 范围本标准规定了本企业的产品及零部件计算机唯一性编码规则,适用于本企业三轮摩托车产品和电动车产品。
本标准不适用于产品中的标准件。
3本标准包含两部份第一部份是整车产品型号编码规则第二部份是零部件编码规则第一部份整车产品型号编码规则1.三轮摩托车和电动三轮摩托车1.1产品型号代码产品型号代码由:企业(或商标)代号、规格代号、类型代号、设计序号及扩展车型代号组成。
扩展车型代号设计序号类型代号规格代号企业(或商标)代号1.1 .1企业(或商标)代号用企业(或商标)名称中两个汉字的大写汉语拼音首位字母表示。
本公司的产品是“新鸽”,用“XG”表示。
1.1.2 规格代号摩托车用发动机名义排量表示,单位为“ml”,电动车用电机的额定功率表示,单位为“W”。
1.1.3类型代号由两位至四位大写字母组成。
ZH-表示正三轮摩托货车。
ZK-表示正三轮摩托客车。
DZH-表示电动三轮货车。
DZK-表示电动三轮客车。
DQZH-表示轻便电动三轮货车。
DQZK-表示轻便电动三轮客车。
1.1.4设计序号表示企业(或商标)代号、规格代号、类型代号相同的基本型车辆的设计顺序号。
第一次设计可省略,第二次设计用“2”表示,第三次设计用“3”表示,依次类推。
1.1.5扩展车型代号表示在公告车型的基础上,在国家政策、法规允许的范围内,不同选装状态下的车型区别,用两位数字表示。
例:XG150ZH-2-02:表示新鸽牌、发动机名义排量为150ML、载货正三轮摩托车、第2代产品、扩展编号为02的车型。
摩托车主要参数意义详解我们买了摩托,主要关心如何安全行驶、保养,对其技术性能关心的比较少,这也是对的。
但我们买了新车后,面对其说明书上的一大堆技术参数,相信多数朋友与我一样,知知甚少,其实,这些参数对于我们了解车子的性能,是有很大帮助的。
此主题主要想以弯梁车为主,对摩托车的型号意义、发动机编号意义、外观参数意义、车速、点火方式、车架号、轮胎参数等等,作一说明,有的是网上搜索的,有的是在书本上查找的,有的是个人了解。
共分十个专题。
一、关于摩托车的型号编制方法根据国家有关标准的规定,摩托车型号由商标代号、规格代号、类型代号、设计代号及改进序号组成,其组成形式如下:1、商标代号用商标名称中每一个字的汉语拼音大写首位字母表示。
2、规格代号用发动机总排量表示,排量单位为ml。
3、类型代号由摩托车的种类代号和车型代号组成,种类代号和车型代号分别用种类名称和车型名称中具有代表性字的大写汉语拼音首位字母表示。
(类型代号如下表所示)4、设计序号当同一生产厂同时生产商标、总排量、类型相同,但不是同一个基本型的车辆时,应用设计序号以示区别。
设计序号用阿拉伯数字1、2、3……依次表示车辆设计顺序,当设计序号为1时应省略。
设计序号应用间隔符号“-”与前面类型代号隔开。
5、改进序号用大写汉语拼音字母A、B、C……依次表示。
轻便摩托车与摩托车在型号上的区别,是在规格代号后边加字母“Q”,其他的规定与摩托车相同。
踏板车是近年来出现的一种新车型,在原标准中没有明确规定,为便于行业管理和公安车辆管理,现在规定踏板车在型号中规格代号的后边加字母“T”。
举例XDZ90T其中 XDZ——新大洲牌:90——排量为90ml级;T——踏板车。
YH50Q-2D其中 YH——玉河机器厂代号或玉河牌;50——排量为50ml级;Q——轻便摩托车;2——设计代号,第二次设计;D——改型代号,第四次改型;XF125YS-A其中 XF——上海-易初摩托车有限公司生产的幸福牌;125——排量为125ml级;YS——两轮越野赛车;A——改进序号,A为第一次设计;CJ750BK其中 CJ——长江牌;750——排量为750ml级;B——边三轮;K——客运。
