变频器ce10故障诊断和维修变频器（Variable Frequency Drive）是一种用于调节电机转速和输出功率的设备。
在工业生产中，变频器起着至关重要的作用，但在使用过程中可能会遇到故障。
本文将为您介绍变频器CE10的故障诊断和维修方法，希望能帮助您解决问题。
首先，我们需要了解变频器CE10的基本原理和组成部分。
变频器由电源模块、逆变器模块、控制模块和输出过滤器等组成。
当变频器出现故障时，首先需要检查电源是否正常供电，并检查控制信号是否正确。
一、故障诊断1. 变频器无法启动或无输出功率可能原因：- 电源故障：检查电源输入是否正常，排除电源问题。
- 控制信号错误：检查控制信号是否准确传递给变频器。
解决方法：- 检查电源电压，确保电源稳定。
- 检查控制信号线路，确认信号传递正确。
2. 变频器输出频率不稳定或跳跃可能原因：- 控制信号干扰：检查控制信号线路是否受到干扰。
- 逆变器模块故障：逆变器电容或电阻出现故障。
解决方法：- 重新布置控制信号线路，避免电磁干扰。
- 检查逆变器模块的电容和电阻，如有损坏，及时更换。
3. 变频器过热或冷却不良可能原因：- 散热器堵塞：检查散热器是否有堵塞物。
- 风扇故障：检查冷却风扇是否正常运转。
解决方法：- 清洁散热器，确保冷却效果良好。
- 检查风扇的电源接线，并确保风扇正常运转。
二、维修方法1. 更换电源模块：若变频器无法启动或无输出功率，可能是电源模块故障。
在更换电源模块前，请确保断开电源并使用绝缘手套等安全设备。
2. 更换逆变器模块：当变频器输出频率不稳定或跳跃，且控制信号线路无问题时，可以考虑更换逆变器模块。
在更换模块前，请确保断开电源，并仔细阅读产品手册和操作指南，按照操作步骤进行。
3. 散热器维护：如果变频器过热或冷却不良，可以定期清洁散热器，并确保冷却风扇正常运转。
如风扇故障，请更换故障风扇，并检查电源接线是否正确。
总结：变频器CE10的故障诊断和维修是一项复杂的工作，需要对设备有一定的了解和经验。
变频器维修方法变频器作为一种重要的电力传动设备，在工业生产中起着至关重要的作用。
然而，由于长时间使用或者操作不当，变频器可能会出现各种故障，需要及时进行维修。
下面将介绍一些常见的变频器维修方法，希望能够对大家有所帮助。
首先，当变频器出现故障时，我们需要及时对其进行检查。
首先，检查变频器的外部线路和连接器是否松动或者损坏，需要确保连接牢固。
其次，检查变频器的散热器是否被堵塞，导致散热不良。
另外，还需要检查变频器内部的电路板和元件是否有明显的损坏或者烧坏现象。
通过这些检查，可以初步确定变频器故障的原因，为后续的维修提供依据。
其次，针对不同的故障原因，我们需要采取相应的维修方法。
如果是由于外部线路松动或者损坏导致的故障，我们需要重新连接线路或者更换损坏的连接器。
如果是散热器堵塞导致的故障，我们需要清洁散热器，并确保散热通畅。
对于电路板和元件的损坏，我们需要及时更换损坏的部件，并进行相应的调试和测试。
另外，对于一些常见的故障现象，我们也可以采取一些常规的维修方法。
比如，当变频器出现过载保护时，我们可以适当降低负载，或者增加散热措施，以解决过载问题。
当变频器出现短路故障时，我们需要检查输出端子是否短路，及时排除短路故障。
当变频器出现缺相故障时，我们需要检查输入端子的供电情况，确保三相电源正常供电。
最后，维修完成后，我们需要对变频器进行全面的测试和调试，确保其正常运行。
在测试和调试过程中，需要严格按照操作手册和安全规程进行，以确保人身安全和设备完好。
同时，还需要对维修过程进行记录和总结，为今后的维修工作提供经验和参考。
综上所述，变频器的维修工作需要我们对设备进行全面的检查、维修和测试，确保设备的正常运行。
希望以上介绍的变频器维修方法能够对大家有所帮助，也希望大家在使用变频器时能够严格按照操作规程进行，以确保设备的安全运行。
变频器的维修及保养方法变频器是现代工业生产中常见的电力设备，它能够将常规的电源电压调节成为适合于电机工作的电压，提高电机的效率和寿命，因此广泛应用于各行各业。
但是，变频器在工作过程中很容易受到各种因素的影响，导致出现各种故障。
因此，变频器的维修和保养非常重要，下面就介绍一些变频器的维修及保养方法。
一、变频器的基本维护1.每天清洁一次内部和外部灰尘。
2.检查变频器连接线，是否有松动现象。
3.定期检查进、出线是否正常接牢，不变形，无松动等现象。
4.检查是否发生对地绝缘降低，保持良好接地。
5.检查风扇运转是否良好。
6.检查各模块的运行状态是否正常。
7.进行电气、机械维护，预防保养。
8.检查开关器件是否正常工作，如开关是否可靠、烧坏、接触不良等。
二、变频器的故障及处理方法1.过流报警：过流故障一般是由于电机过载或卡死引起的。
当电机转矩过大、负载过大，变频器输出的电流会超过额定电流，就会发生过流保护，多见于空载和负载过大的情况下。
处理方法：检查电机及负载是否正常，完成控制器程序后重新启动变频器。
处理方法：检查电机或负载是否短路、堵转，适当减少负载或机械繁重。
3.电子过压故障：当变频器输出过压时，控制器会发出报警信号。
过压故障一般由于电机转动惯量不足引元，当发生短时间内的急停或快速减速时，转矩较大导致电压过高。
处理方法：调整改变速度时的加减速时间；适当加装减速缓冲机构，调整电压波形；清洁风扇，防止过热的现象发生。
4.电子欠压故障：当变频器输出欠压时,控制器会发出报警信号。
欠压一般由电源电压过低、电容电池老化等原因引起。
处理方法：检查电源电压是否达到要求;更换电容电池。
5.电子超温保护：若变频器工作温度超标，会自动保护停机。
处理方法：检查风扇是否正常运作、内部散热器是否清洁。
如变频器机卧式安装，检查降温、散热条件是否良好。
三、变频器保养1.变频器的运行时间按照时间规划进行定期保养，达到保养期限的变频器要经过检查和维修，消除存在的故障和问题。
高压变频器单元模块的故障和维修方法高压变频器单元模块的故障和维修方法一、引言在现代工业领域，高压变频器单元模块是一种常见的电力电子设备，用于控制和调节电动机的转速和运行状态。
然而，由于复杂的电路和高功率负载，高压变频器单元模块存在故障的风险。
本文旨在对高压变频器单元模块的故障类型、原因以及相应的维修方法进行全面评估，以帮助读者更深入地了解和解决这些问题。
二、常见故障类型及原因1. 电源故障：高压变频器单元模块需要稳定的电源供应才能正常运行。
常见的电源故障包括电源过压、欠压、不平衡等，这些问题可能导致电路电压异常，进而影响变频器模块的正常工作。
2. 散热问题：高压变频器单元模块的工作会产生大量的热量，若散热不良，可能导致芯片温度过高，进而影响系统的稳定性和寿命。
3. 控制电路故障：变频器单元模块中的控制电路是关键的部分，它负责对输入信号进行采集和处理，并输出相应的控制信号。
控制电路故障可能导致输出波形不稳定、闪烁等问题。
4. 故障保护功能：高压变频器单元模块通常具备过压、过流、过热等保护功能。
然而，这些保护功能本身也可能出现故障，导致误报故障，减弱了对真实故障的保护。
三、故障维修方法1. 检查电源：首先需要检查电源供应，确保电源工作稳定，并符合变频器单元模块的额定功率和电压范围。
如果发现电源问题，应及时修复或更换电源。
2. 散热处理：要确保变频器单元模块的散热正常，可以通过清洁散热风扇、检查散热风道、增加散热片等方式来提高散热效果。
当温度过高时，应及时停机并进行冷却，以防止损坏。
3. 检查控制电路：对于控制电路故障，可以通过检查电路连接、更换损坏的元件、重新校准电路参数等方式来解决。
使用专业的测试仪器可以帮助定位和诊断问题。
4. 保护功能故障处理：当保护功能出现故障时，可以参考变频器单元模块的用户手册，检查保护功能的设置和参数。
如果需要，可以重置保护功能或恢复出厂设置。
四、个人观点和理解作为一名高压变频器单元模块的维修人员，我认为故障排除的关键在于全面的故障诊断和维修方法的熟练掌握。

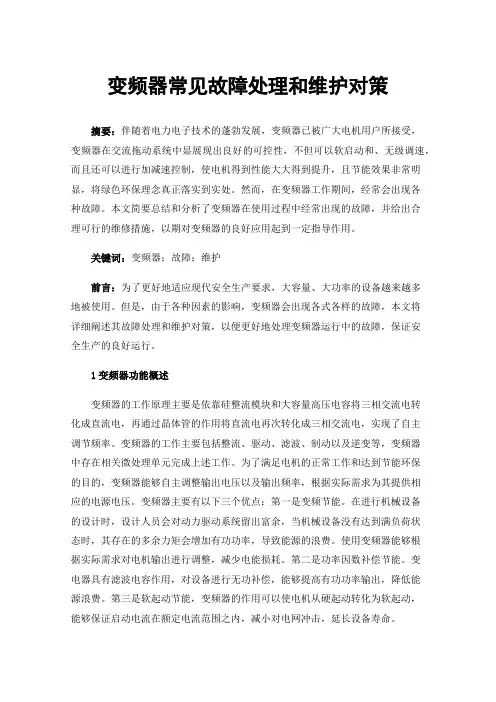

变频器常见故障处理和维护对策摘要：伴随着电力电子技术的蓬勃发展，变频器已被广大电机用户所接受，变频器在交流拖动系统中显展现出良好的可控性，不但可以软启动和、无级调速，而且还可以进行加减速控制，使电机得到性能大大得到提升，且节能效果非常明显，将绿色环保理念真正落实到实处。
然而，在变频器工作期间，经常会出现各种故障。
本文简要总结和分析了变频器在使用过程中经常出现的故障，并给出合理可行的维修措施，以期对变频器的良好应用起到一定指导作用。
关键词：变频器；故障；维护前言：为了更好地适应现代安全生产要求，大容量、大功率的设备越来越多地被使用。
但是，由于各种因素的影响，变频器会出现各式各样的故障，本文将详细阐述其故障处理和维护对策，以便更好地处理变频器运行中的故障，保证安全生产的良好运行。
1变频器功能概述变频器的工作原理主要是依靠硅整流模块和大容量高压电容将三相交流电转化成直流电，再通过晶体管的作用将直流电再次转化成三相交流电，实现了自主调节频率。
变频器的工作主要包括整流、驱动、滤波、制动以及逆变等，变频器中存在相关微处理单元完成上述工作。
为了满足电机的正常工作和达到节能环保的目的，变频器能够自主调整输出电压以及输出频率，根据实际需求为其提供相应的电源电压。
变频器主要有以下三个优点：第一是变频节能。
在进行机械设备的设计时，设计人员会对动力驱动系统留出富余，当机械设备没有达到满负荷状态时，其存在的多余力矩会增加有功功率，导致能源的浪费。
使用变频器能够根据实际需求对电机输出进行调整，减少电能损耗。
第二是功率因数补偿节能。
变电器具有滤波电容作用，对设备进行无功补偿，能够提高有功功率输出，降低能源浪费。
第三是软起动节能，变频器的作用可以使电机从硬起动转化为软起动，能够保证启动电流在额定电流范围之内，减小对电网冲击，延长设备寿命。
2变频器故障分类变频器常见故障大体可分为两类：（1）变频器一旦发生故障，会显示一定代码。
这些故障大多是由于变频器工作条件不理想、外部工作条件不合理、参数设置不科学引起的，可按产品说明书进行处理。
变频器常见故障处理和维修方法变频器（Variable Frequency Drive，简称VFD）是一种用于调节电动机运行速度的设备，常被用于工业生产中。
虽然变频器具有高效节能的特点，但是由于其复杂的电路和结构，常常会发生各种故障。
本文将介绍变频器常见的故障处理和维修方法。
一、过电流保护过电流保护故障通常是由于电动机过载或变频器输出短路引起的。
解决方法包括：1.检查电机是否超过额定负载。
需要调整负载或更换适当功率的电动机。
2.检查电机是否发生短路。
需要修复或更换烧坏的电机部件。
二、过电压保护过电压保护故障通常是由于电网电压过高或变频器输出电压异常引起的。
解决方法包括：1.检查电网电压是否过高。
如果是，需要调整或修复电网电压。
2.检查变频器输出电压是否正常。
如果不正常，需要检查变频器电路或更换变频器。
三、过温保护过温保护故障通常是由于变频器内部温度过高引起的。
解决方法包括：1.检查变频器风扇是否正常工作。
需要检查风扇是否旋转自如，如果不正常，需要修复或更换风扇。
2.检查变频器通风情况。
如果通风不良，需要增加通风设备或更换安装位置。
四、电源故障电源故障通常是由于电源供应不稳定或变频器内部电源问题引起的。
解决方法包括：1.检查电源电压是否稳定。
需要调整或修复电源供应。
2.检查变频器内部电源模块是否正常。
如果不正常，需要检查或更换电源模块。
五、程序故障程序故障通常是由于设置参数错误、控制逻辑错误或控制信号问题引起的。
解决方法包括：1.检查变频器参数设置是否正确。
需要检查参数设置手册，并按照要求进行设置。
2.检查控制信号是否正常。
需要检查控制信号源和信号线路，并修复或更换故障部件。
六、其他故障除了以上常见故障之外，还有一些其他故障，包括电源接线错误、继电器故障、IGBT损坏等。
解决方法因具体情况而异，需要根据具体故障进行排查和修复。
总结起来，处理变频器故障的关键是根据故障现象进行排查，然后根据具体情况采取相应的维修方法。
变频器旳维护检修规程维护、检查是防止装置发生偶发性故障旳有效手段。
为了有效进行维护、检查，应制作检查检查单，记录并保留装置固有旳特性变化和构成部件旳稳定性，防止发生故障，以及在发生故障时调查故障原因。
维护、检查分为平常检查和定期检查，在装置旳安装之初，应缩短检查周期，详细进行检查，防止发生初始故障，运转时间变长后，需要检查部件与否出现特性劣化等。
1、检查、维护作业时旳准备环节2、平常检查2.1检查周期：每月一次。
2.2检查项目：(1)确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；(2)确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；(3)确认有无异味、绝缘物旳气味及各电路元件特有旳气味；(4)确认设备内部脏污状况，根据脏污状况减少清洁周期；对于以上项目，以目测检查为中心实行，有异常时应立即进行维修。
3、定期检查3.1检查周期：按机组小修周期进行。
3.2检查旳项目如下：(1)柜内旳清洁；(2)设备内部旳清洁；(3)电路部件旳变色、变形，漏液（电容器电阻电抗器变压器等）确实认；(4)基板（电阻、电容器旳变色、变形，基板旳变色、变形、脏污、焊接旳老化等）确实认和清洁；(5)配线（有无因发热导致旳变色、腐蚀）确实认；(6)紧固部分（螺栓，螺帽，螺钉类旳松动）确实认；(7)进行装置旳主电路部分旳检查时，应在断开输入电源后，通过约5分钟以上，在验电后进行。
请注意：装置内部旳电容器在将输入电源断开后电荷仍会残留一段时间，会有触电旳危险。
此外，为防止发生触电事故，在设备运转旳状态下不要打开门。
4、维护重点4.1 主电路部及控制电路部旳清洁维护，检查旳第一步就是清洁。
清洁应根据设备旳状态实行。
清洁时，应在切断电源，确认主电路没有电压后，通过吸引或吹扫等将设备内旳尘埃取去。
注意：假如压缩空气旳压力太强，有也许会损坏部件和配线。
此外，吹扫无法除去旳附着物应用布擦掉。
清洁原则上从上部开始，在下部结束。
灰尘，金属旳切屑从上面落下，假如从先从下部检查，则无法发现和除去上面旳落下物。
变频器维修技术变频器是一种重要的电气设备，用于调整电机的转速和运行方式。
在工业生产中，变频器扮演着非常关键的角色，因此，维修变频器技术的掌握十分重要。
本文将从变频器维修的基本原理、常见故障以及维修技术等方面进行详细介绍，帮助读者更好地理解和掌握变频器维修技术。
一、变频器维修的基本原理变频器维修的核心是通过对变频器内部电路的检修和维护，保证其正常工作和延长寿命。
变频器主要包括电源模块、控制模块、整流模块、逆变模块、保护模块等几个主要部分。
首先，在进行变频器维修之前，我们需要了解变频器的工作原理。
变频器的基本原理是将交流电转换为直流电，再将直流电转换为可变频率、可变电压的交流电。
通过改变输出电压和频率，变频器可以精确控制电机的转速和运行方式。
其次，在维修变频器时，需要对电源模块进行检查。
电源模块是变频器的电能转换部分，负责将交流电源转换为所需的直流电源给变频器内部其他部件供电。
如果电源模块出现问题，会导致整个变频器无法正常工作。
因此，我们需要检查电源模块的工作状态，查看是否存在损坏或短路等问题，并及时进行修复或更换。
另外，控制模块是变频器的核心部件，需要对其进行维护和检修。
控制模块通过接收输入信号，经过处理和控制后，输出相应的电压和频率信号给电机，实现对电机的精确控制。
在维修过程中，我们需要对控制模块的线路进行检查，查找可能存在的鼠咬、线路接触不良等问题，并采取相应的维修措施。
最后，维修变频器还需要关注整流模块、逆变模块和保护模块的工作情况。
整流模块负责将交流电转换为直流电，逆变模块则将直流电转换为可变频率的交流电供给电机。
保护模块则在变频器出现异常情况时，如过流、过压等，及时断开电路以保护变频器和电机的安全运行。
在维修过程中，我们需要检查这些模块的工作情况，确保它们正常运行并及时发现潜在故障。
二、常见变频器故障与维修技术1. 变频器无输出如果变频器无输出，首先需要检查电源模块和整流模块。
查看电源模块的工作状态和输出电压是否正常，同时检查整流模块的整流二极管和滤波电容等元件是否损坏。
高压变频器功率单元的故障和维修高压变频器功率单元的故障和维修是一个复杂而重要的话题。
在这1000字的篇幅里，我将简要介绍高压变频器功率单元的故障类型、常见原因以及一些维修方法。
高压变频器功率单元是用于控制和调节电机运行的重要组件，常见的故障类型包括电路板故障、电力元件损坏、电容器故障、继电器故障等。
这些故障可能导致变频器无法正常运行，甚至完全失效。
故障的原因可以是多种多样的。
其中一种常见原因是电路板故障，可能是由于电路板元件老化、焊接不良、元件损坏等引起的。
另一种常见原因是电力元件损坏，如IGBT模块损坏，可能是由于过电压、过电流或过热引起的。
此外，电容器故障也是常见的故障类型，可能是由于电容器老化、电压过高或电压脉冲等原因引起的。
在进行高压变频器功率单元的维修时，首先需要进行故障诊断。
可以通过检查电路板上的元件和连接器，测量电压和电流等方式来确定故障点。
一旦确定了故障点，可以采取以下几种维修方法。
首先，对于电路板故障，可以尝试重新焊接或更换故障元件，确保连接良好。
如果电路板严重损坏，可能需要更换整个电路板。
其次，对于电力元件损坏，如IGBT模块，可以进行更换。
在更换前，需要确保选择合适的替代品，并按照正确的安装方法进行操作。
此外，还应检查电源和控制电路是否正常，以防止类似故障再次发生。
另外，对于电容器故障，一种方法是更换故障电容器。
在更换电容器时，需要确保选择适当的规格和类型，并正确安装。
此外，还应注意电容器的使用寿命，定期进行检查和维护。
除了以上提到的维修方法，还可以采取一些预防措施来减少高压变频器功率单元的故障。
例如，定期进行维护和清洁，确保电源供应的稳定和可靠，避免过电压和过电流的情况发生。
当然，还有其他一些维修方法和注意事项可以帮助解决高压变频器功率单元的故障。
热管理：高压变频器功率单元通常会产生大量的热量，因此有效的热管理非常重要。
确保散热器和风扇的正常运行，清除灰尘和杂物，保持通风良好。
以下是工程师在维修过程中，总结出来的一些经验，供大家参考，希望对大家能有所帮助。
开关电源的几个维修步骤如下：1、检测整流电路D1—D4是否击穿或断路，滤波电路的电容是否损坏，平衡电阻R1、R2是否正常，降压电阻R3是否烧断或阻值增大失效（断电情况下测试）。
2、检测开关管b-e结、c-e结是否有击穿短路现象、测量开关变压器各个绕组是否有短路现象，以确定开关管、及开关变压器的好坏（断电情况下测试）。
3、检测次级输出绕组的整流滤波元件，重点察看滤波电容是否鼓包或损坏，以排除次级电路短路的可能。
4、检测吸收回路D5、R11、C9是否正常（断电情况下测试）。
5、在确定上述元件正常的情况下，我们可以把开关电源板从变频器上取下单独对其进行加电试验。
用调压器缓缓地调至开关电源的额定电压值，此时应能听到变压器起振时的吱吱声，如没有听到起振的声音，用万用表检测UC3844的电源正、负级之间是否有12V—16V左右的直流电压。
6、在确定UC3844的供电端电压正常后，可用示波器察看一下UC3844的6脚是否有PWM 波输出到开关管的触发端（根据电路设计的不同，PWM波的频率一般在20KHZ—100KHZ 之间）。
7、如果没有PWM波输出，则更换定时元件C5、R8、C6或UC3844。
经过上述几个步骤的排除，开关电源应该可以正常工作了。
在变频器中，开关电源的种类很多，但基本原理都是一样的，比如说每个PWM管理芯片都有供电端、定时元件RC网络、输出PWM波的端口等，只要我们了解了它们的工作原理，按照一定的方法步骤都能够把故障排除掉。
下面工程师就把实际维修中遇到的问题和解决办法列举出来，供大家参考一下。
【案例1】：台达变频器（故障现象：上电无显示）经检测发现电源主回路、充电电阻、主回路接触器都正常，因此确定为开关电源板故障。
按照上述维修步骤对开关电源板进行测量。
在进行第一步测量时，发现直流母线560V到PWM调制芯片之间的的330KΩ/2W的降压电阻损坏，标称330KΩ/2W的电阻，实际测量值达2MΩ以上，因此PWM调制芯片得不到启动的电源，所以无法起振工作。
为谨慎起见又检测了开关管、变压器、整流二极管及滤波电容等关键器件，在确定没问题之后上电试验，OK！开关电源起振，输出各组电压正常，装回变频器后开机试验正常，此变频器修复完毕（注：维修人员在维修中，一定要养成习惯：发现坏元件后不要急于更换试机，一定要把功率大的、容易坏的元件都测一下，确定没问题后再试机，这样既安全又保险）。
【案例2】：台安变频器（故障现象：上电无显示）经检测发现电源主回路、充电电阻、主回路接触器都正常，故障确定在电源板。
按照维修步骤对开关电源板进行测量。
第一步测量通过，第二步测量时发现开关管c-e结击穿，将其拆下，然后检测变压器、及整流二极管、滤波电容等关键器件，在确定没问题之后上电试验，输出各组电压正常，装机测试正常，故障排除。
【案例3】：西门子变频器（故障现象：上电无显示）经检测发现电源主回路、充电电阻、主回路接触器都正常，故障确定在电源板。
按照维修步骤对开关电源板进行测量。
第一步测量通过，第二步测量通过，第三步测量通过，第四步测量通过，然后单独对电源板加电测量PWM调制芯片的电源端对地有12.5V左右的电压，说明供电正常。
用示波器看芯片的PWM 输出端，发现没有PWM调制波形。
更换PWM调制芯片后，上电试验正常，故障排除。
【案例4】：施耐德变频器（故障现象：上电无显示）屡烧开关管经检测发现电源主回路、充电电阻、主回路接触器都正常，故障确定在电源板。
按照维修步骤对开关电源板进行测量。
第一步测量通过，第二步测量发现开关管击穿，第三步测量通过，第四步测量通过，更换新的开关管，单独对电源板加电，管子又烧了。
把开关管拆下后不装管子，通电试验，测量PWM调制芯片的电源端对地有12V左右的电压，也正常。
用示波器看芯片的PWM输出端，发现PWM波只有5-6 KHZ左右，断电后把定时元件拆下测量，发现定时电阻阻值变大，更换定时电阻、开关管后上电正常，不再烧电源管，故障排除。
案例5：伦茨变频器（故障现象：上电无显示）屡烧开关管按照维修步骤对开关电源板进行测量。
第一步测量通过，第二步测量时发现开关管c-e结击穿，第三、四、五、六、七步都测量通过。
装上新的开关管上电试验，随着调压器电压的升高，可以听到起振的吱吱声，就是有点响，把电压调到额定电压后测量输出电压低于正常值，不到2分钟，突然闻到一股烧焦的味，保险丝就断了，赶快断电发现开关管很烫手，测量发现其已经击穿。
拆下开关管通电试验，测量PWM调制芯片的电源端对地有12V左右的电压，用示波器看芯片的PWM输出端，发现有PWM波输出且频率在30 KHZ左右，也正常。
因此怀疑刚换的开关管质量不行，又换上一只，上电试验，结果又把管子给烧了，断电后无意之间碰到了吸收回路的元件，发现烫手，可是在测量的时候正常啊，于是又测一遍，还是正常。
干脆把吸收回路先拆了，又换上一只管子通电试验，发现变压器的吱吱声小了，测量各组输出电压也正常。
运行了20分钟开关管也没再烧，断电后触摸开关管微热，属正常起热状态，因此判断故障在吸收回路，更换吸收回路元件，故障排除。
空压机改变频器——其实空压机改变频并不复杂，很简单，下面我们以最近一次改造为例子。
介绍一下我们的改造经验。
请大家指点。
、改造机器为一台螺钢牌螺杆式空压机，30P，汉钟的压缩机机头，MAM-KY06S控制系统。
用户观察到机器经常卸载停机，具备节能改造的空间。
第一步，通过空压机的控制器查询空压机的运行和加载时间，如果控制器没有这个参数记录，则需要自行在空压机上面安装计时器，记录一段空压机正常工况的运行时间记录。
根据上面的参数，计算多机器的空负载比较，预测节能效果。
这个结果很重要，如果这个比较不超过15%以上的话，那改造后节能效果不理想。
建议用户不要改造，免得到改造完成时候才发现，那就晚了。
上面的螺钢牌螺杆式空压机空负载时间比为1:1，节能空间50%，预测改造后，空压机的节能效果可以达到30%-40%。
可以确认空压机节能改造的意义。
第二步，根据机器工况，电路结构和安装结构等信息，编写出改造方案。
绘制电路原理图，未改造前作好打算。
改造方案得到用户确认同意后，则可以定购材料。
根据上述螺钢牌螺杆式空压机的工况，我们初步确定的方案为，采用MAM-KY02S VF型控制器代替它原来的系统，这样改造简单，而且控制器自带PID，省去PID设置的麻烦，同时具有工变频转换功能，直接在控制器上面操作即可以时间变频的转换。
人机界面操作方便，同时在安装尺寸方面和MAM-KY06S是一样的，安装按原理位置方式安装即可，也省去开孔等工序。
变频器采用22KW的国产品牌。
有空压机放置位置靠近墙壁，因此，变频器也可以直接安装在墙壁上，通过电缆线进行连接。
根据我们电路原理图设计的需要，再购买了交流接触器，温度控制器，轴流风扇。
由于MAM-KY06S采用的压力开关式控制器，而MAM-KY02S采用的压力传感器的方式，因此在购买MAM-KY02S时，需要再配套压力传感器。
交流接触器——工变频转换温度控制器——电机高温保护（变频改造以后，电机温度所到电机转速和辅助风扇影响，需要保护）轴流风扇——主电机散热（辅助风扇）我们的基本电路如下。
改造时，基本电路按照原理图连接，必要时可以更改电路实现所需功能。
第三步，根据设计的原理图，将空压机内部线路改造，改造时，必要作好每一条线路的记录，避免查线路，这样浪费时间。
MAM-KY02S连接到变频器的信号线，必须采用屏蔽线路。
并且要求将屏蔽网线接地，以保证通信的可靠。
线路连接完毕，断开主电机马达或连轴器。
再次检查相关电路，准备首次上电。
第四步，上电，断开变频器连接到空压机的输出线。
通过MAM-KY02S显示文本设置当前运行模式为工频运行，启动空压机，检查空压机当前的运行状态是否正常。
是否与未改造前一样。
重点检查主电机转向，风机转向。
将运行状态设置为变频运行，确认工变频转换的两个交流接触器动作是否符合要求（这项检修必须断开变频器输出，以免380V电源倒灌到变频器上，引起变频器损坏。
）。
确认完毕。
第五步，完成第四步以后，在当前状态下，设置变频器参数。
变频器一般要求设置参数如下：1，变频器输出最高频率，50HZ2，变频器输出最低输出频率，20HZ，（如果电机在低频运行时，发热量不高，可以设置第一点，这样更节能，但是要确保电机温升不高于80度，否则，电机很容易设备）3，设置变频器频率过低保护，低于15HZ后自动停机。
（也是为了保护电机）4，设置变频器禁止反向输出，避免电机反转损坏电机。
5，设置变频器禁止操作面板启动。
6，设置变频器外部信号启动。
7，设置变频器频率给定通道为外部端子CI输入4-20mA。
8，设置变频器输出端子为故障报警。
9，其他参数默认即可。
如有其他需要再根据实际需要设置。
设置完毕，连接变频器输出线到空压机。
再次上电试机。
检查电机转向是否符合要求。
主电机辅助散热风扇转向是否正确，风量是否足够。
检查当前MAM-KY02S显示文本显示频率与变频器的是否一致。
如果不一致可以通过变频器的CI通道增益修改比例。
一般这个比例要求不高，检查MAM-KY02S控制器输出最低时，变频器输出频率是否为20HZ。
最高频率是否为50HZ。
确认完成。
可以装上皮带测试。
第六步，安装上皮带或者联轴器，将加载阀电源断开。
让空压机再变频状态，空载运行。
检查运行情况。
确认正常，再转行为工频运行，确认都正常。
那么可以安装上加载阀试运行。
工频状态下确认运行正常。
变频运行是否正常。
主电机负载和低频运行是否温度正常。
MAM-KY02S VF型控制器只有3个频段，分别是最高频段，节能频段，卸载频段。
最高频段——输出频率为50HZ，当空压机气压低于0.7bar时运行，相当于全速运行。
节能频段——控制器默认为30HZ，此频段运行在气压高于0.7-08bar时。
节能运行。
卸载频段——该频段运行在空压机卸载状态，此时，空压机主电机保持运行趋势，空载，因此频率可以低一点，但是必须确认满足电机自身散热要求。
第七步，空压机改造为变频后，试运行，让空压机在变频状态下连续运行1天，1天内观察电机温升温度。
打气量是否满足要求。
空负载是否比较频繁等工作情况。
观察电机加速和减速时变频器有没有过压或者过流现象，如果有，设置一下变频器的升频速度和降频速度即可解决问题。
观察电机负载加速时，有没有电机共振抖动的情况，如果有，那么观察抖动频段，在变频器上设置绕过该频段即可。
通过容调阀降低空压机升降频率频率。
测量变频改造后的运行电流。
我们上面例子的空压机，主电机测量各状态电流如下：最高频段，运行电流为45A节能频段，运行电流为24A卸载频段，运行电流为9A最高温升75度。
