流体传动与控制_周忆_模拟试卷讲解

流体传动与控制一、单选题1、液压传动中的是将流体的压力能转化为机械能的元件。

（B ）A、动力元件B、执行元件C、控制元件D、辅助元件2、液压缸运动速度的大小取决于。

（A ）A、流量B、压力C、A和B都是D、A和B都不是3、负载大，功率大的机械设备上的液压系统可使用（ C ）。

A、齿轮泵B、叶片泵C、柱塞泵D、螺杆泵4、能形成差动连接的液压缸是。

（A ）A、单杆液压缸B、双杆液压缸C、柱塞式液压缸D、均可5、一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用。

（D ）A、O型Y型B、M型H型C、Y型H型D、H型M型6、如图1所示回路，溢流阀的调定压力为6.3MPa，减压阀的调定压力为1.8MPa，活塞运动时负载压力为1.2MPa，其他损失不计，活塞运动期间A处压力，活塞碰到挡铁B 处压力。

（A ）A、1.2MPa, 1.8MpaB、1.8Mpa,1.8MPaC、1.8MPa，1.2MPaD、1.2MPa, 6.3MPa图17、在节流调速回路中，哪种调速回路的效率高？（C ）A、进油节流调速回路B、回油节流调速回路C、旁路节流调速回路D、进油—回油节流调速回路8、为使减压回路可靠地工作，其最高调整压力应系统压力。

（B ）A、大于B、小于C、等于D、不确定9、定量泵节流调速系统中溢流阀的作用为。

（C ）A、安全保护B、背压C、溢流稳压D、卸荷10、流量连续性方程是在流体力学中的表达形式。

（C ）A、能量守恒定律B、动量定理C、质量守恒定律D、其他11、伯努利方程是在流体力学中的表达形式。

（A ）A、能量守恒定律B、动量定理C、质量守恒定律D、其他12、气穴产生在压区，而气蚀产生在压区。

（A ）A、低，高B、高，低C、低，低D、高，高13、在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵？（C ）A、齿轮泵B、螺杆泵C、轴向柱塞泵D、限压式变量叶片泵14、变量轴向柱塞泵排量的改变是通过调整斜盘的大小来实现的。

流体传动与控制一、单项选择题（本大题共30分，共10小题，每小题3分）1.回油管末端要浸在液面下且其末端切成（）倾角并面向箱壁，以使回油冲击箱壁而形成回流以利于冷却油温，又利于杂质的沉淀。

A.30°B.45°C.60°D.90°2.对于液压泵来说，在正常工作条件下，按实验标准规定连续运转的最高压力称之为泵的（）A.额定压力B.最咼允许压力C.工作压力3.溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的（）。

A.流量B.流向C.清洁度D.压力4.与节流阀相比较，调速阀的显著特点是（）。

A.流量稳定性好B.结构简单，成本低C.调节范围大D.最小压斧的限制较小5.在叶片马达中，叶片的安置方向应为（）。

A.前倾B.后倾C.径向6.压力控制回路包括（）。

A.换向和闭锁回路B.节流和容积调速回路C. 调压与换向回路D.调压、减压和卸荷回路7.减压阀的进口压力为40X 105Pa,调定压力为60X 105Pa,减压阀的出口压力为（）。

A. 40X 105Pa B. 60X 105Pa C. 100X 105Pa D. 140X 105Pa8.双作用叶片泵配流盘上的三角槽是为使（）。

A.叶片底部和顶部的液体压力相互平衡B.吸油区过来的密封容积进入压油区时，避免压力突变，减少流量脉动C.转子和叶片能自由旋转，使它们与配流盘之间保持一定的间隙D. 转子和叶片能自由旋转，使它们与配流盘之间保持一定的间隙9.旁油路节流调速回路在（）时有较高的速度刚度。

A.重载高速B.重载低速C.轻载低速D.轻载高速10.可以承受负值负载的节流调速回路是（）。

A.进油路节流调速回路B. 旁油路节流调速回路C.回油路节流调速回路D.三种回路都可以二、多项选择题（本大题共40分，共10小题，每小题4分）1.一部完整的机器一般由（）构成。

A.原动机B.传动机构C.工作机构D.液气压系统2.动力缸按其作用方式可以分为（）A.单作用缸B.双作用缸C.活塞式D.薄膜式3.液气压传动系统的组成有（）。

课后习题讲解第一章1-1 某液压油在大气压下的体积是，当压力升高后，其体积减少到，取油压的体积模量为，求压力升高值。

解：1-3图示为一粘度计，若D=100mm，d=98m m,l=200mm,外筒转速n=8r/s时，测得转矩T=40N cm,试求其油液的动力粘度。

解：外筒内壁液体粘度：1-4图示一液压缸，其缸筒内径D＝12厘米，活塞直径d＝11.96厘米，活塞长度L＝14厘米，若油的粘度＝0.065P a.s，活塞回程要求的稳定速度为v=0.5m/s，试求不计油液压力时拉回活塞所需的力F等于多少？解：F力受到液体粘性的影响，根据液体的粘性有F=F＝A(du /dy)f其中，A为活塞表面积，A＝л d L又du /dy=v/h=v/{(D-d)/2}所以F＝A(du/d y)= ×лdL× v/{(D-d)/2}=0.065×3.14×11.96×0.01×14×0.01×2×0.5/((12-11.96)×0.01)=8.54N1-5 如图所示，一具有一定真空不度的容器用一根管子倒置一液面与大气相通的水槽中，液体与大气相通的水槽中，液体在管中上升的高度h=1m,设液体的密度为，试求容器内真空度。

解：取水槽液面为基面。

列出静力学基本方程：则真空度为：pa1-7液压缸直径D=150m m，柱塞直径d=100mm，液压缸中充满油液。

如果柱塞上作用着F=50000N的力，不计油液的重量，求图示的两种情况下液压缸中压力分别等于多少？解:1-8图示容器A中的液体的密度ρA＝900K g/m3,B中液体的密度为ρB ＝1200 Kg/m3，ZA=200mm, ZB=180m m,h=60mm,U形管中的测试介质是汞，试求A,B之间的压力差。

解：此为静压力问题，可列出静压力平衡方程解决：PA +ρAg ZA＝ρBg ZB+ ρ水银g h+ PB所以ΔPA B ＝PA-PB＝ρBg ZB+ ρ水银g h-ρAg ZA因为76厘米高水银柱为P则60毫米高水银柱形成的压力P＝(60/760) ×P所以（取g=10P＝105P a）ΔPA B＝1200×10×180×10－3＋60/760×105－900×10×200×10－3＝2160＋7.89×103－1800＝8250 Pa1-9 如图所示，已知水深H=10m,截面，求孔子的出流流量以及点２处的表压力（取，不计损失）解：取Ｂ面为基面，据图示两截面列出的能量方程：由于１截面与大气接触，则且有连续方程：则２处的表压力即1-11有一液压缸，流量为25L/mi n，吸油管直径25mm，泵的吸油口比油箱液面高出400m m。

201803考试批次2流体传动与控制D卷1、消防队员手握水龙喷射压力水时，消防队员（）。

∙∙A、∙受拉力∙∙∙B、∙不受力∙∙∙C、∙受推力∙∙收藏该题2、液压系统的动力元件是（）。

∙∙A、∙液压阀∙∙∙B、∙液压泵∙∙∙C、∙电动机∙∙∙D、∙液压缸∙∙收藏该题3、使三位四通换向阀在中位工作时泵能卸荷，应采用（）∙∙A、∙“Y”型阀∙∙∙B、∙“P”型阀∙∙∙C、∙“M”型阀∙∙收藏该题4、能输出恒功率的容积调速回路是（）。

∙∙A、∙变量泵---定量马达∙∙∙B、∙目前还没有∙∙∙C、∙变量泵---变量马达回路∙∙∙D、∙定量泵---变量马达∙∙收藏该题5、溶解在油液的空气含量增加时，油液的等效体积弹性模量（）。

∙∙A、∙减小∙∙∙B、∙基本不变∙∙∙C、∙增大∙∙收藏该题6、为使三位四通阀在中位工作时能使液压缸闭锁，应采用（）型阀∙∙A、∙“Y”型阀∙∙∙B、∙“P”型阀∙∙∙C、∙“O”型阀∙∙收藏该题7、设计合理的液压泵的吸油管应该比压油管（）。

∙∙A、∙粗些∙∙∙B、∙长些∙∙∙C、∙细些∙∙收藏该题8、在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（）。

∙∙A、∙Re紊流> Re临界> Re层流∙∙∙B、∙Re紊流< Re临界<Re层流∙∙∙C、∙Re紊流= Re临界=Re层流∙∙∙D、∙Re临界<Re层流<Re紊流∙∙收藏该题9、影响液压泵容积效率下降的主要原因（）。

∙∙A、∙工作腔容积变化量∙∙∙B、∙内泄漏∙∙∙C、∙内摩擦力∙∙∙D、∙工作压力∙∙收藏该题10、溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的（）。

∙∙A、∙流向∙∙∙B、∙流量∙∙∙C、∙清洁度∙∙∙D、∙压力∙∙收藏该题二、多项选择题(共10 题、20 / 20 分)1、液压系统中常见的技术指标有（）的。

∙∙A、∙输出的最大推力（转矩）∙∙∙B、∙最大工作压力∙∙∙C、∙最大、最小速度（转速）∙∙∙D、∙调速范围。

流体传动与控制题库
1-0-8
问题：
[单选]用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用，在液压系统中必须有（）
A.与之并联的溢流阀
B.与之串并联的溢流阀均可
C.有否溢流阀没关系
D.与之串联的溢流阀
问题：
[单选]影响液压油粘度变化的主要因素是（）
A.容积
B.压力
C.温度
D.流速
问题：
[单选]流量连续性方程是（）在流体力学中的表达形式。

A.能量守恒定律
B.动量定理
C.质量守恒定律
D.其他
(羽毛球双打 /)
问题：
[单选]努力方程是（）在流体力学中的表达形式。

A.能量守恒定律
B.动量定理
C.质量守恒定律
D.其他
问题：
[名词解释]液压传动
问题：
[名词解释]空穴现象
问题：
[名词解释]过滤精度
问题：
[名词解释]爬行现象。

动力元件起着向系统提供动力源的作用，是系统不可缺少的核心元件。

液压系统是以液压作为向系统提供一定的流量和压力的动力元件，液压泵将原动机输出的机械能转换为工作液体的压力能，是一种能量转换装置。

3.1.1 泵的工作原理和分类（1）液压泵的工作原理泵是一种能量转换装置，把电动机的旋转机械能转换为液压能输出。

液压泵都是依靠密封容积变化的原理来进行工作的，故一般称为容积式液压泵，图2－l所示的是一单柱塞液压泵的工作原理图．图中柱塞2装在缸体3中形成一个密封容积a，柱塞在弹簧4的作用下始终压紧在偏心轮1上。

原动机驱动偏心轮1旋转使柱塞2作往复运动，使密封容积a的大小发生周期性的交替变化。

当a由小变大时就形成部分真空，使油箱中油液在大气压作用下，经吸油管顶开单向阀6进入油腔a而实现吸油；反之，当a由大变小时，a腔中吸满的油液将顶开单向阀5流入系统而实现压油。

这样液压泵就将原动机输入的机械能转换成液体的压力能，原动机驱动偏心轮不断旋转，液压泵就不断地吸油和压油。

非容积式泵主要是指离心泵，产生的压力一般不高。

（2）液压泵的特点1）具有若干个密封且又可以周期性变化的空间。

泵的输出流量与此空间的容积变化量和单位时间内的变化次数成正比，与其他因素无关。

2）油箱内液体的绝对压力必须恒等于或大于大气压力。

这是容积式液压泵能吸入油液的外部条件。

因此为保证液压泵能正常吸油，油箱必须与大气相通，或采用密闭的充亚油箱。

3）具有相应的配流机构。

将吸液箱和排液箱隔开，保证液压泵有规律地连续吸排液体。

吸油时，阀5关闭，6开启；压油时，阀5开启，6关闭。

常用的容积式泵有：齿轮泵、叶片泵、柱塞泵（径向，轴向）、螺杆泵等。

液压泵的基础标准：压力分级：0-25（低）25-80（中）80-160（中高）160-320（高压）>320(超高压)流量分级：4 6 10 16 25 40 63 100 2503.1.2 液压泵的主要性能参数（1）压力1）工作压力液压泵实际工作时的输出压力称为工作压力。

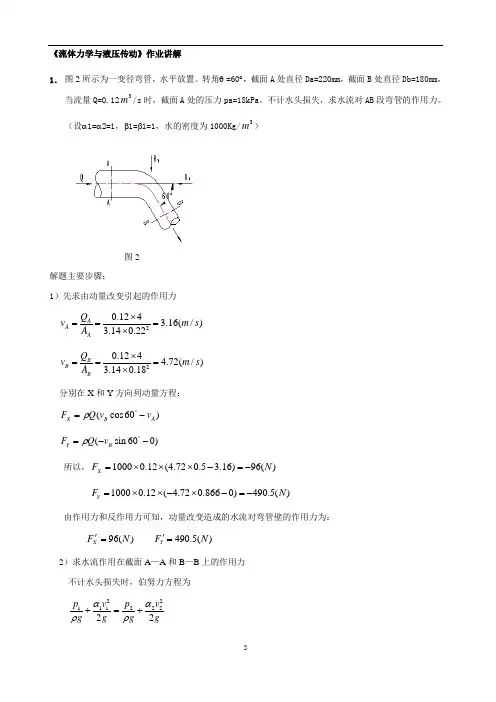

《流体力学与液压传动》作业讲解1．图2所示为一变径弯管，水平放置。

转角θ=60︒，截面A处直径Da=220mm，截面B处直径Db=180mm，当流量Q=0.123m/s时，截面A处的压力pa=18kPa。

不计水头损失，求水流对AB段弯管的作用力。

（设α1=α2=1，β1=β1=1，水的密度为1000Kg/3m）图2解题主要步骤：1）先求由动量改变引起的作用力20.1243.16(/)3.140.22AAAQv m sA⨯===⨯20.1244.72(/)3.140.18BBBQv m sA⨯===⨯分别在X和Y方向列动量方程：(cos60)X B AF Q v vρ︒=-(sin600)Y BF Q vρ︒=--所以，10000.12(4.720.5 3.16)96()XF N=⨯⨯⨯-=-10000.12( 4.720.8660)490.5()YF N=⨯⨯-⨯-=-由作用力和反作用力可知，动量改变造成的水流对弯管壁的作用力为：96()XF N'=490.5()YF N'=2）求水流作用在截面A—A和B—B上的作用力不计水头损失时，伯努力方程为2211122222p v p vg g g gααρρ+=+32218101 3.161 4.7210009.8129.8110009.8129.81Bp⨯⨯⨯+=+⨯⨯⨯⨯所以11.85()B ap KP=230.221810684.2()4A A AF p A Nπ⨯==⨯⨯=230.1811.8510301.55()4B B BF p A Nπ⨯==⨯⨯=水流总作用力：X方向：sin30629.4()X X A BF F F F N︒'∑=+-=Y方向：cos30751.65()Y Y BF F F N︒'∑=+=合力为：22980.37()X YF F F N∑=+=方向：tan/ 1.194Y XF Fθ==504θ'=︒2．如图3所示回路中，已知溢流阀调定压力为p=10MPa，定量泵的排量q p=200mL/r，转速n p=960r/min，液压马达的排量q M=150mL/r。

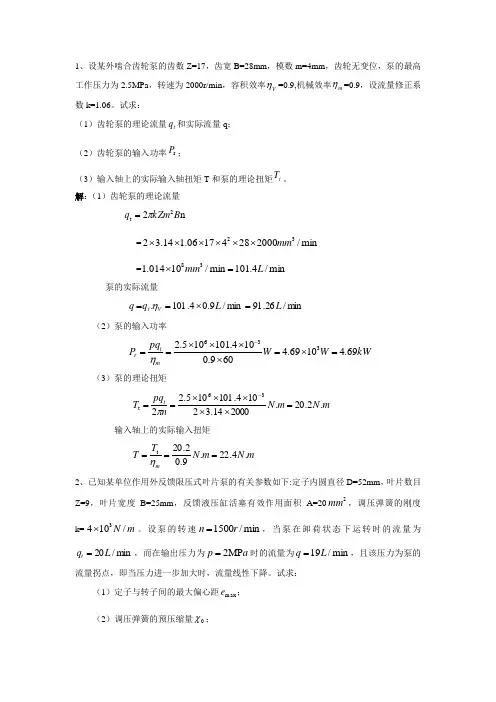

1、设某外啮合齿轮泵的齿数Z=17，齿宽B=28mm ，模数m=4mm ，齿轮无变位，泵的最高工作压力为2.5MPa ，转速为2000r/min ，容积效率V η=0.9,机械效率m η=0.9，设流量修正系数k=1.06。

试求：（1）齿轮泵的理论流量t q 和实际流量q ；（2）齿轮泵的输入功率r P ；（3）输入轴上的实际输入轴扭矩T 和泵的理论扭矩t T 。

解：（1）齿轮泵的理论流量n 22t B kZm q π==min /20002841706.114.3232mm ⨯⨯⨯⨯⨯⨯=min /4.101min /10014.138L mm =⨯泵的实际流量min /26.91min /9.04.101.L L q q V t =⨯==η（2）泵的输入功率kW W W pq P m tr 69.41069.4609.0104.101105.2336=⨯=⨯⨯⨯⨯==-η （3）泵的理论扭矩m N m N n pq T t .2.20.200014.32104.101105.2236t =⨯⨯⨯⨯⨯==-π 输入轴上的实际输入扭矩m N m N T T m .4.22.9.02.20t===η 2、已知某单位作用外反馈限压式叶片泵的有关参数如下:定子内圆直径D=52mm ，叶片数目Z=9，叶片宽度B=25mm ，反馈液压缸活塞有效作用面积A=202mm ，调压弹簧的刚度k=m N /1043⨯。

设泵的转速min /1500r n =，当泵在卸荷状态下运转时的流量为min /20L q t =，而在输出压力为a p MP 2=时的流量为min /19L q =，且该压力为泵的流量拐点，即当压力进一步加大时，流量线性下降。

试求：（1）定子与转子间的最大偏心距max e ；（2）调压弹簧的预压缩量0χ；（3）泵的最高限定压力max p ；（4）泵的最大输出功率max P 。

解 （1）根据流量公式nBeD q π2=所以mm cm cm nBD q e t 63.1163.02.55.2150014.32102023m ax ==⨯⨯⨯⨯⨯==π （2）根据流量压力曲线拐点条件求弹簧的预压缩量。

流体传动与控制第一章绪论1、液压系统中的压力取决于，执行元件的运动速度取决于。

答案：负载；流量2、液压传动系统所依据的理论是。

答案：帕斯卡定律3、通过对液体的压力、流量、方向的控制，来实现对执行元件的运动速度、方向、作用力等的控制的元件，用以实现过载保护、程序控制的元件称做。

答案：控制元件4、能源装置答案：能源装置是将机械能转换成液压能的能量转换装置。

5、执行装置答案：执行装置是把液压能转换成机械能的能量转换装置。

常有做直线运动的液压缸和实现回转运动的液压马达。

6、如何绘制常用液压元件的图形符号？答案：7、如何绘制常用液压元件的图形符号？8、如何选用液压转动的介质？答案：1、合适的粘度，较好的粘温特性。

2、润滑性能好。

3、质地纯净，杂质少。

4、对金属和密封件有良好的相容性。

5、对热、氧化、水解和剪切都有良好的稳定性。

6、抗泡沫性好，抗乳化性好，腐蚀性小，防锈性好。

7、体积膨胀系数小，比热容大。

8、流动点和凝固点低，闪点（明火能使油面上油蒸气闪燃，但油本身不燃烧时的温度）和燃点高。

9、对人体无害，成本低。

9、液压系统工作介质的品种以其和后面的组成，代号为L是石油产品的总分类号，H表示液压系统用的，数字表示该工作介质的等级。

答案：代号；数字；工作介质；粘度10、如何选用液压传动介质？答案：选用液压传动的介质，要考虑设备的性能、使用环境等综合因素。

如设备工作在高温环境下，就应选用抗燃性能好的介质。

温度高时选高粘度油，温度低时选用低粘度油。

其次，还要考虑工作压力、执行元件的速度等。

一般情况下，压力愈高，选用油液的粘度愈高；执行元件的速度愈高，选用油液的粘度愈低。

11、进入工作介质的固体污染物有四个根源：、、和。

答案：已被污染的新油；残留污染；侵入污染；内部生成污染12、污染度测定方法有和两种。

答案：测重法；颗粒计数法第二章流体力学基础1、液体静压力P答案：液体内某点处单位面积△A与所受到的法向力△F之比，称为压力p（静压力），即：2、液体静压力的方向可能作用在内法线方向上。

流体测试题及答案解析一、选择题（每题2分，共20分）1. 流体力学中，流体的粘性系数表示的是：A. 流体的密度B. 流体的压缩性C. 流体的粘滞性D. 流体的不可压缩性答案：C2. 伯努利方程适用于以下哪种流体运动？A. 可压缩流体B. 非定常流动C. 层流D. 湍流答案：C3. 流体静力学中，压力随深度增加而增加的规律是：A. 线性增加B. 指数增加C. 与深度无关D. 与深度成反比答案：A4. 流体的雷诺数是用来判断流体流动状态的参数，其值越大，流动越可能为：A. 层流B. 湍流C. 静止D. 压缩答案：B5. 流体力学中，连续性方程的表达式是：A. ρvA = constantB. ρv = constantC. Av = constantD. ρAv = constant答案：D6. 流体动力学中，速度势函数φ满足的方程是：A. ∇²φ = 0B. ∇²φ = 1C. ∇²φ = ρD. ∇²φ = v答案：A7. 流体力学中，流体的惯性力是指：A. 流体的重力B. 流体的粘性力C. 流体的表面张力D. 流体的加速度引起的力答案：D8. 流体力学中，流体的表面张力是由于：A. 流体的粘性B. 流体的惯性C. 流体分子间的吸引力D. 流体的压缩性答案：C9. 流体力学中，流体的粘性系数与温度的关系是：A. 随温度升高而增加B. 随温度升高而减少C. 与温度无关D. 先增加后减少答案：B10. 流体力学中，流体的压缩性是指：A. 流体的密度变化B. 流体的体积变化C. 流体的粘性变化D. 流体的惯性变化答案：A二、填空题（每题2分，共20分）1. 流体力学中的______定律表明，流体的连续性在封闭管道中是不变的。

答案：连续性2. 流体力学中，流体的______系数是描述流体粘性大小的物理量。

答案：粘性3. 流体力学中，流体的______数是描述流体流动状态的重要参数。

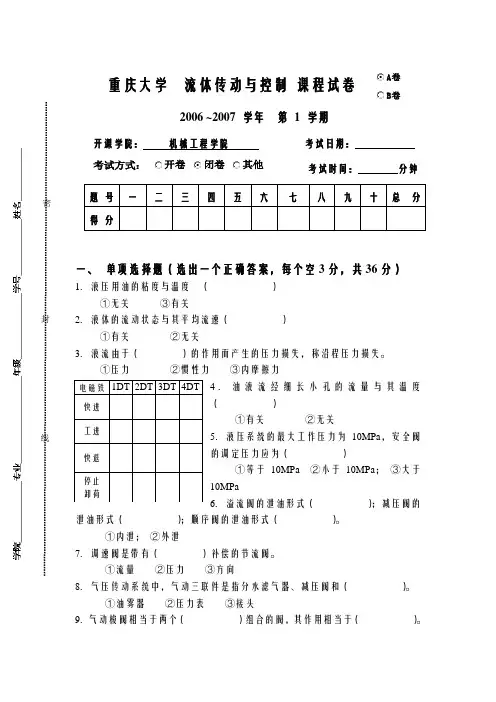

重庆大学 流体传动与控制 课程试卷2006 ~2007 学年 第 1 学期开课学院： 机械工程学院考试日期：考试方式： 考试时间： 分钟一、 单项选择题（选出一个正确答案，每个空3分，共36分）1．液压用油的粘度与温度 （ ） ①无关 ③有关2．液体的流动状态与其平均流速（ ） ①有关 ②无关3．液流由于（ ）的作用而产生的压力损失，称沿程压力损失。

①压力 ②惯性力 ③内摩擦力4．油液流经细长小孔的流量与其温度（ ）①有关 ②无关5．液压系统的最大工作压力为10MPa ，安全阀的调定压力应为（ ）①等于10MPa ②小于10MPa ； ③大于10MPa6．溢流阀的泄油形式（ ）；减压阀的泄油形式（ ）；顺序阀的泄油形式（ ）。

①内泄； ②外泄7．调速阀是带有（ ）补偿的节流阀。

①流量 ②压力 ③方向8．气压传动系统中，气动三联件是指分水滤气器、减压阀和（）。

①油雾器 ②压力表 ③接头9．气动梭阀相当于两个（ ）组合的阀，其作用相当于（ ）。

封线密①单向阀 ②减压阀 ③与门 ④或门二、 读图填表 （将电磁铁动作或系统压力值填入表中，规定“＋”为电磁铁带电，“－”为电磁铁失电。

）1．压力控制回路（不计各种损失） （12分）2．速度控制回路 （16分）三、计算下列各液压缸运动参数，幵将结论填入表中。

（16分）设缸截面积为Ａ，柱塞截面积为Ａ1 ，活塞杆截面积为Ａ2 ，液流压力为p，流量为q。

(不计各种损失)（1）（2）（3） （4）四、 计算题（20分）图示节流调速系统中，已知节流阀的流量特性为P Q ∆=6（其中：△P 单位为105Pa ，Q 单位为l/min ），泵的流量P Q ＝40 l/min,溢流阀的调定压力51018⨯=Y P Pa ，阀2的调定压力52104⨯=PPa ，有杆腔面积 2225cm A =，无杆腔面积2140cm A =，负载力F =2600N ，泵的效率9.0=p η。

2015年6月份考试《流体传动与控制》 考前复习语音答疑
教师：孙惠娟 2015年6月6日
答疑内容
考试大纲
课程性质与设置目的 关于考核目标的说明 考试命题的若干说明
秋季作业
2015年6月份考试流体传动与控制第一次作业 2015年6月份考试流体传动与控制第二次作业 2015年6月份考试流体传动与控制第三次作业
2015年6月份考试流体传动与控制第一次作业
19. （ ）储能器的输出压力恒定。 A. 重锤式 B. 弹簧式 C. 充气式 正确答案： A 解题方案： 20. 节流阀的节流口应尽量做成（ ）式。 A. 薄壁孔 B. 短孔 C. 细长孔 正确答案： A 解题方案： 二、判断题（本大题共20分，共 10 小题，每小题 2 分） 1. 调整压力继电器时，不必先调整返回区间，可以直接调整开启压力。（） 正确答案： X 解题方案：
2015年6月份考试流体传动与控制第一次作业
4. 在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（ ）位置上。 A. 左格 B. 右格 C. 中格 正确答案： C 解题方案： 5. 节流阀是控制油液的（ ）。 A. 流量 B. 方向 C. 速度 正确答案： A 解题方案： 6. 对于液压泵来说，在正常工作条件下，按实验标准规定连续运转的最高压力称 之为泵的（ ） A. 额定压力 B. 最高允许压力 C. 工作压力 正确答案： A 解题方案：
考试大纲
关于考核目标的说明
考核目标包含考核知识点和考核要求两项。考核要求分为“识记” 、“领 会” 、“简单运用” 和“综合运用” 等4个层次。4个层次是递进等级关系。 各能力层次的含义是： 识记：能够了解有关的名词、概念、知识的含义，并能正确认识和表 述。 领会：在识记的基础上，能够比较全面地把握基本概念、基本事实、基 本理论模型、基本方法，能把握有关概念、事实、理论模型、分 析方法之间的区别和联系。 简单运用：在领会的基础上，能够运用理论知识，分析和解释有关的实 际问题。 综合运用：指在简单运用的基础上，能够综合运用所学习过的多个知识 点，联系现场要求，分析和解释比较复杂的工程问题。

大学考试试卷《流体力学与流体传动》及参考答案流体力学与流体传动一单项选择题本大题共30分共 10 小题每小题 3 分1 选择液压油时主要考虑油液的______ A 密度 B 成分 C 黏度2 液压泵和空气压缩机是液压与气动的动力原件均是系统中的转换装置 A 动量 B 能量 C 气压3 回油管末端要浸在液面下且其末端切成倾角并面向箱壁以使回油冲击箱壁而形成回流以利于冷却油温又利于杂质的沉淀A 30°B 45°C 60°D 90°4 当控制阀的开口一定阀的进出口压力相等时通过节流阀的流量为A 0B 某调定值C 某变值D 无法判断5 当控制阀的开口一定阀的进出口压力差Δp 3～5ⅹ105Pa时随着压力差Δp增加压力差的变化对节流阀流量变化的影响A 越大C 基本不变D 无法判断6 使三位四通换向阀在中位工作时泵能卸荷应采用A P型阀B Y型阀C M型阀7 液压泵单位时间内排出油液的体积称为泵的流量泵在额定转速和额定压力下的输出流量称为 A 实际流量 B 理论流量 C 额定流量8 通常设置在气源装置与系统之间的所谓"气动三联件"是指组合在一起的分水滤气器油雾器和 A B 安全阀 C 溢流阀9 液压系统的工作压力取决于____ A 泵的额定压力 B 溢流阀的调定压力 C 负载10 为使三位四通阀在中位工作时能使液压缸闭锁应采用型阀A O型阀B P型阀C Y型阀二多项选择题本大题共40分共 10 小题每小题 4 分1 动力缸按其作用方式可以分为A 单作用缸B 双作用缸C 活塞式2 一部完整的机器一般由构成A 原动机B 传动机构C 工作机构D 液气压系统3 液压系统中常见的技术指标有的A 最大工作压力B 输出的最大推力转矩C 最大最小速度转速D 调速范围4 流体流动过程中的压力损失有A 管道的沿程损失B 局部损失C 液气压元件的损失D 摩擦损失5 气缸的耗气量与A 气缸的活塞直径B 活塞杆直径C 活塞的行程D 单位时间往返次6 密封装置的要求是A 定工作压力下具有良好的密封性能B 相对运动表面之间的摩擦力要小且稳定C 要耐磨工作寿命长或磨损后能自动补偿D 使用维护简单制造容易成本低7 下列属于普通流量控制阀的是A 节流阀B 调速阀C 溢流节流阀D 分流集流阀8 下列有可能产生液压冲击的是A 液流通道突然打开或关闭B 液流迅速换向使液流突然停止运动或速度的大小或方向突然变化C 运动着的工作部件突然启动或停止D 某些液压元件动作失灵或不灵敏9 对于双作用叶片泵如果配油窗口的间距角小于两叶片间的夹角会导致又配油窗口的间距角不可能等于两叶片间的夹角所以配油窗口的间距夹角必须大于等于两叶片间的夹角A 由于加工安装误差难以在工艺上实现B 不能保证吸压油腔之间的密封使泵的容积效率太低C 不能保证泵连续平稳的运动10 当控制阀的开口一定阀的进出口压力差ΔpA 增加B 减少C 基本不变D 无法判断三判断题本大题共30分共 10 小题每小题 3 分1 在液压系统中一般常把封闭管道内的液体的流动按一维流动处理再用试验数据修正其结果2 柱塞缸的柱塞直径直接影响柱塞缸的输出推力和速度3 组合机床动力滑台液压系统有较好的速度刚性和较大的调速范围4 回油节流调速回路和进油节流调速回路具有相同的速度－负载特性5 当温度不变时气体压力上升气体体积被压缩压力下降时气体体积膨胀6 压力控制阀的实际最高压力有时还与阀的调压范围有关7 密度与压力和温度有关压力增加时密度增大温度增加时密度减小8 齿轮泵和叶片泵多用于中低压系统柱塞泵多用于高压系统9 一般定量泵因密封性较好泄漏小在高压时效率较高10 薄壁小孔因其通流量与油液的粘度无关即对油温的变化不敏感因此常用作调节流量的节流器答案一单项选择题30分共 10 题每小题 3 分1 C2 B3 B4 A5 B6 C7 C8 A9 C 10 A二多项选择题40分共 10 题每小题 4 分1 AB2 ABC3 ABCD4 ABC5 ABCD6 ABCD7 ABCD8 ABCD9 AB 10 B三判断题30分共 10 题每小题 3 分1 √2 √3 √4 √5 √6 √7 √8 √9 √ 10 √流体力学与流体传动一单项选择题本大题共30分共 10 小题每小题 3 分1 为使三位四通阀在中位工作时能使液压缸闭锁应采用型阀A O型阀B P型阀C Y型阀2 溢流阀在执行工作的时候阀口是的液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定A 常开B 常闭3 当负载流量需求不均衡时拟采用油源A 泵溢流阀B 泵储能器4 叶片泵的叶片数量增多后双作用式叶片泵输出流量 A B 减小 C 不变5 CBB齿轮泵的泄漏有下述三种途径试指出其中对容积效率影响最大 A 齿顶圆和泵壳体的径向间隙013016mm B 齿轮端面与侧盖板之间的轴向间隙003004mmC 齿面接触处啮合点的泄漏6 有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口泵的出口压力为 A 5Mpa B 10Mpa C 15Mpa D 20MPa7 统中中位机能为P型的三位四通换向阀处于不同位置时可使单活塞杆液压缸实现快进慢进快退的动作循环试分析液压缸在运动过程中如突然将换向阀切换到中间位置此时缸的工况为不考虑惯性引起的滑移运动 A 停止运动 B 慢进 C快退 D 快进8 在气体状态变化的过程中系统靠消耗自身的内能对外做功 A 等容过程 B 等压过程 C 等温过程 D 绝热过程9 液压系统的最大工作压力为10MPa安全阀的调定压力应为A 等于10MPaB 小于10MPaC 大于10Mpa10 在限压式变量泵与调速阀组成的容积节流调速回路中若负载从F1降到F2而调速阀开口不变时泵的工作压力 A 增加 B 减小 C 不变二多项选择题本大题共40分共 10 小题每小题 4 分1 在差压式变量泵和节流阀组成的容积节流调速回路中如果将负载阻力减小其他条件保持不变泵的出口压力将节流阀两端压差将A 增加B 减小C 不变2 在设计液压系统调速方案时主要是根据虑选用A 调速范围B 功率大小C 低速稳定性D 允许的温升以及投资的多少3 液压系统中蓄能器的主要作用是A 作辅助动力源B 系统保压和补偿泄漏C 吸收液压冲击消除压力脉动D 降低系统的固有频率改善动态稳定性4 液体流经薄壁小孔的流量与孔口面积的和小孔前后压力差的成正比A 一次方B 12次方C 二次方D 三次方5 阀芯的主要结构类型有A 滑阀B 球阀C 锥阀D 方阀6 双作用叶片泵的叶片在转子槽中的安装方向是限压式变量叶片泵的叶片在转子槽中的安装方向是A 沿着径向方向安装B 沿着转子旋转方向前倾一角度C 沿着转子旋转方向后倾一角度7 对于双作用叶片泵如果配油窗口的间距角小于两叶片间的夹角会导致又配油窗口的间距角不可能等于两叶片间的夹角所以配油窗口的间距夹角必须大于等于两叶片间的夹角A 由于加工安装误差难以在工艺上实现B 不能保证吸压油腔之间的密封使泵的容积效率太低C 不能保证泵连续平稳的运动8 轴向柱塞泵的流量受的影响A 柱塞直径B 柱塞分布圆直径C 柱塞数D 柱塞行程E 斜盘工作表面的倾角9 当控制阀的开口一定阀的进出口压力差ΔpA 增加B 减少C 基本不变D 无法判断10 在减压回路中减压阀调定压力为pj 溢流阀调定压力为py 主油路暂不工作二次回路的负载压力为pL若py pj pL减压阀阀口状态为若py pL pj减压阀阀口状态为A 阀口处于小开口的减压工作状态B 阀口处于完全关闭状态不允许油流通过阀口C 阀口处于基本关闭状态但仍允许少量的油流通过阀口流至先导阀D 阀口处于全开启状态减压阀不起减压作用三判断题本大题共30分共 10 小题每小题 3 分1 伸缩缸适用于安装空间受到限制而行程很长的场合。

第1次作业一、单项选择题（本大题共40分，共20小题，每小题2分）1.消防队员手握水龙喷射压力水时，消防队员（）。

A.不受力B.受推力C.受拉力2.液压系统的动力元件是（）。

A.电动机B.液压泵C.液压缸D.液压阀3.使三位四通换向阀在中位工作时泵能卸荷，应采用（）A.“ P ”型阀B.“Y”型阀C.“M”型阀4.能输岀恒功率的容积调速冋路是（）。

A.变量泵一-变量马达冋路B.定量泵一-变量马达C.变量泵一-定量马达D.目前还没有5.容积调速系统的速度刚度比采用调速阀节流调速系统的速度刚度（）。

A.高B.低6.在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（）位置上。

A.左格B.右格C.中格7•液压系统利用液体的（）来传递动力。

A.位能B.动能C.压力能D.热能8.回油管末端要浸在液面下且其末端切成（）倾角并面向箱壁，以使回油冲击箱壁而形成回流以利于冷却油温，又利于杂质的沉淀。

A.30°B.45°C.60°D.90°9.当控制阀的开口一定，阀的进、出口压力相等时，通过节流阀的流量为（）OA.0B.某调定值C.某变值D.无法判断10.节流阀是控制油液的（）。

A.流量B.方向C.速度11.为使三位四通阀在中位工作吋能使液压缸闭锁，应采用（）型阀A.“0”型阀B.型阀C.“Y”型阀12.设计合理的液压泵的吸油管应该比压油管（）。

A.长些B.粗些C.细些13.在同一管道中，分别用Re素流、Re临界、Re层流表水紊流、临界、层流时的雷诺数，那么二者的关系是（）。

A. Re磁〉Re临界〉Re层流B. Re磁二Re临界二Re 层涯C.Re蓋流〈Re临界〈Re层流D. Re临界vRe层流＜Re索漁14.影响液压泵容积效率下降的主要原因（）。

A.工作压力B.内摩擦力C. 工作腔容积变化量D.内泄漏15•溢流阀的作用是配合油泵等溢出系统屮多余的油液，使系统保持一定的（）o A.流量B.流向C.清洁度D.压力16.在液压系统中用于调节进入执行元件液体流量的阀是（）。

试题名称：流体传动与控制层次:( ) 专业：年级：学号：姓名：分数：一、填空题（每空2分，共40分）1、液压传动是以（）能来传递和转换能量的。

2、液压传动装置由（）、（）、（）、（）和（）五部分组成，其中（）和（）为能量转换装置。

3、液体在管中流动时，存在（）和（）两种流动状态。

液体的流动状态可用（）来判定。

4、液压系统中的压力,即常说的表压力，指的是（）压力。

5、在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（）。

6、单作用叶片泵转子每转一周，完成吸、排油各（ 1 ）次，同一转速的情况下，改变它的（）可以改变其排量。

7、三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（）。

8、压力阀的共同特点是利用（）和（）相平衡的原理来进行工作的。

9、顺序阀是利用油路中压力的变化控制阀口（），以实现执行元件顺序动作的液压元件。

10、一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和（）等组成。

二、选择题（将正确答案的序号填入问题的空格内）（每选择一个正确答案2分，共20分）1．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。

A能量守恒定律； B动量定理； C质量守恒定律； D 其他；2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（ C ）A 等于10MPa；B 小于10MPa；C 大于10MPa3．（ A ）叶片泵运转时，存在不平衡的径向力；（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

A 单作用； B、双作用4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用（ D ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ B ）。

流体力学模拟题含答案一、单选题（共40题，每题1分，共40分）1、层流时，沿程损失与平均流速的关系是（）。

A、成正比B、成反比C、与平均流速的平方成正比D、与平均流速的平方成反比正确答案：A2、皮托管的工作原理是（）A、连续性方程B、动量方程C、静力学基本方程D、伯努利方程正确答案：D3、一容器中那个位置压力大（）。

A、一样B、表面C、中部D、底部正确答案：D4、皮托管是一种测量( )的仪器。

A、密度B、压力C、测流速D、流量正确答案：C5、辅助蒸汽压力是0.8兆帕，其绝对压力是（）。

A、8千帕B、800千帕C、901千帕D、0.8千帕正确答案：C6、静止的流体中存在（）。

A、压应力和拉应力B、压应力、拉应力和剪切力C、压应力D、压应力和剪切力正确答案：C7、容器中部有一测点，其压力最大时方向是（）。

A、朝上B、一样C、水平D、朝下正确答案：B8、密度和哪些无关（）A、物质B、压力C、温度D、流动速度正确答案：D9、单位重量液体具有的相对于基准面的重力势能称为（）。

A、位置能头B、速度能头C、压力能头D、绝对压力能头正确答案：A10、在定常管流中，如果两个截面的直径比为d1/d2 = 3，则这两个截面上的速度之比C1/ C2A、43474B、9C、43468D、3正确答案：A11、在一个大气压下，温度为（）度时，纯水的密度为1000kg/m3。

A、0B、1C、4D、-4正确答案：C12、相对压强的起算点是()。

A、液面压强B、１个标准大气压C、当地大气压D、绝对真空正确答案：C13、流体是（）一种物质。

A、不能承受剪切力的B、在任一剪切力的作用下不能保持静止的C、不断膨胀直到充满容器的D、实际上是不可压缩的正确答案：B14、局部损失系数和哪个无关？（）A、流量B、布置方式C、管径D、形状正确答案：A15、伯努利方程不包含的能量有（）A、内能B、压能C、位能D、动能正确答案：A16、过流断面是指与( )的横断面。

(单选题)1: 液压传动中的是将流体的压力能转化为机械能的元件。

A: 动力元件
B: 执行元件
C: 控制元件
D: 辅助元件
正确答案: B
(单选题)2: 压力对粘度的影响是。

A: 压力升高，粘度降低
B: 压力升高，粘度显著升高
C: 没有影响
D: 影响不大
正确答案: D
(单选题)3: 在液体流动中,因某点处的压力低于空气分离压而产生大量气泡的现象,称为。

A: 层流
B: 紊流
C: 液压冲击
D: 气穴现象
正确答案: D
(单选题)4: 流量连续性方程是在流体力学中的表达形式,而伯努力方程是在流体力学中的表达形式。

A: 能量守恒定律，质量守恒定律
B: 动量定理，能量守恒定律
C: 质量守恒定律，能量守恒定律
D: 其他
正确答案: C
(单选题)5: 气穴产生在压区,而气蚀产生在压区。

A: 低，高
B: 高，低
C: 低，低
D: 高，高
正确答案: A
(单选题)6: 液体流经薄壁小孔的流量与孔口面积和小孔前后压力差的成正比。

A: 一次方
B: 1/2次方
C: 二次方
D: 三次方
正确答案: B。
