测定金属的电阻率 (共20张PPT)

测定金属的电阻率 (共20张PPT)
1．练习伏安法测电阻，并测出金属丝 的电阻率。
2．练习使用螺旋测微器。
【螺旋测微器】
（1）构造：
测微螺杆P
（2）原理： 可动刻度H上的刻度分 为50等份，螺旋测微器 的精确度为0.01 mm。
框架F
固定刻度 S
旋钮K
可动刻度H
微调旋钮 K′
0.486mm
0.536mm
4.078mm
1．实验测定金属电阻率的理论依据是电阻定律。 2．金属丝的电阻值可以用伏安法测出。 3．金属丝的长度应用毫米刻度尺测定，金属丝 的直径可以用螺旋测微器测定。 4．螺旋测微器的读数规则 测量值＝固定刻度整毫米数(＋半毫米数)＋可动
___C_____(填选项前的符号)。
A．1×10－2 Ω·m
B．1×10－3 Ω·m
C．1×10－6 Ω·m
D．1×10－8 Ω·m
(6)任何实验测量都存在误差，本实验所用测量仪 器均已校准，下列关于误差的说法中正确的是 __C_D_____(有多个正确选项)。 A．用螺旋测微器测量金属丝直径时，由读数引起 的误差属于系统误差
刻度读数(含估读)×0.01 mm。
毫米刻度尺、螺旋测微器、直流电流表、 直流电压表、滑动变阻器(0～50 Ω)、电 池组、开关、导线、待测金属丝等。
(1)用螺旋测微器在被测金属导线上的三个不同位置各测一次
直径，求出其平均值d，计算出导线的横截面积S.
(2)按原理电路图连接好用伏安法测电阻的实验电路． (3)用毫米刻度尺测量接入电路中的被测金属导线的有效长度，
七、误差分析 1．金属丝直径、长度的测量带来偶然误差。 2．电流表外接法，R 测<R 真导致 ρ 测<ρ 真(系统误差)。 3．通电时间过长，电流过大，都会导致电阻率发生变化(系 统误差)。

2023届高考物理一轮复习测定金属丝的电阻率课件

2023届高考物理一轮复习测定金属丝的电阻率课件
电压表:量程3 V,内阻约9 kΩ;
滑动变阻器R1:最大阻值5 Ω;
滑动变阻器R2:最大阻值20 Ω;
定值电阻:R0=3 Ω;
电源:电动势6 V,内阻可不计;
乙
甲
开关、导线若干。
回答下列问题:
(1)实验中滑动变阻器应选____(填“R1”或“R2”),闭合开关S前应将滑片移至____(填“a”
或“b”)端。
使电阻率的测量值偏小。
3.金属丝的长度测量、电流表和电压表的读数等会带来偶然误差。
4.由于金属丝通电后发热升温,会使金属丝的电阻率变大,造成测量误差。
注意事项
1.本实验中被测金属导线的电阻值较小,因此实验电路一般采用电流表外接法。
2.实验连线时,应先从电源的正极出发,依次将电源、开关、电流表、待测金属导线、滑动变
分度,即0.05 ,然后以毫米为单位从主尺
上读出整毫米数12 ,再从游标尺上找出
对得最齐的一条刻线,精度×格数=0.05 ×
8 = 0.40 ,最后两者相加,根据题目
单位要求换算为需要的数据,12.00 +
0.40 = 12.40 = 1.240 。螺旋测
微器的读数1.5 + 0.01 × 18.2 =
1.682 。
二、实验原理与操作
【例2】实验室购买了一捆标称长度为100 m的铜导线,某同学想通过实验测定其实际
长度。该同学首先测得导线横截面积为1.0 mm2,查得铜的电阻率为1.7×10-8 Ω·m,再
利用图甲所示电路测出铜导线的电阻Rx,从而确定导线的实际长度。
可供使用的器材有:
电流表:量程0.6 A,内阻约0.2 Ω;
阻器连成主干线路(闭合电路),然后再把电压表并联在待测金属导线的两端。

高三物理一轮复习测定金属的电阻率精品PPT课件

高三物理一轮复习测定金属的电阻率精品PPT课件
图 7－4－5
图 7－4－6
（3）若用毫米刻度尺测得金属丝长度为 60.00 cm，用螺旋测微器测得金属丝的直径及两 电表的示数如图 7－4－7 所示，则金属丝的直径为_____________ mm，电阻值为_____________ Ω.
图 7－4－7
思路点拨：掌握本实验的原理和方法.
解析：（1）由于电源的电动势为 3 V，所以电压表应选 A，被测电阻约为 5 Ω，
（1）为减小实验误差，应选用的实验器材有（填代号） _______________________________________.
（2）为减小实验误差，应选用图 7－4－5 中_____________（填（a）或（b）） 为该实验的电路原理图，并按所选择的电路原理图把图 7－4－6 中的实物图用线 连接起来.
器材（代号）
规格
电流表（A1） 电流表（A2） 电压表（V）
电阻（R1） 滑动变阻器（R2）
电池（E）
量程 10 mA，内阻 r1，待测（约 40 Ω） 量程 500 μA，内阻 r2=750 Ω 量程 10 V，内阻 r3=10 kΩ 阻值约 100 Ω，作保护电阻用 总阻值约 50 Ω 电动势 1.5 V，内阻很小
答案：（1）B E （2）如图 7－4－12 所示
（3）R1 R2 （4）大
图 7－4－12
方法技巧：半偏法实质上是一种近似法，此实验中可近似地认为电压表所在
支路两端电压始终不变，根据串联电路电压的分配与电阻成正比求出 RV，如调
节电阻箱使电压表示数为原来的 2 U，则电阻箱两端电压为 3 U，
5

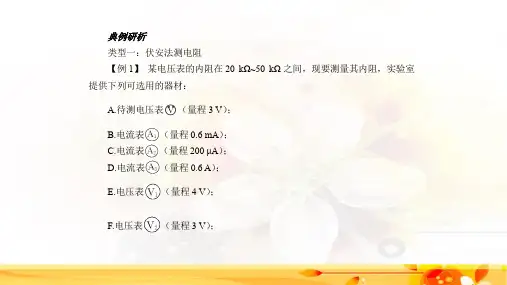

典例研析 类型一：伏安法测电阻 【例 1】 某电压表的内阻在 20 kΩ~50 kΩ 之间，现要测量其内阻，实验室 提供下列可选用的器材：

高考物理一轮复习：实验【7】测定金属的电阻率ppt课件

高考物理一轮复习：实验【7】测定金属的电阻率ppt课件

2.150 mm.
实验基础 自主梳理
考点突破 题型透析Fra bibliotek首页 上页 下页 尾页
实验基础 自主梳理
2．伏安法测电阻 (1)电流表的内接法和外接法的比较
内接法
内容
电路图
外接法
误差原因
电流表分压 U测＝Ux＋UA
实验基础 自主梳理
考点突破 题型透析
电压表分流I测＝Ix＋IV
首页 上页 下页 尾页
实验基础 自主梳理
电阻测量值
R 测＝UI测测
＝Rx＋RA>Rx测量值大 于真实值
R 测＝UI测测＝RRx＋xRRVV<Rx 测量值小于真实值
(2)两种电路的选择
内容
①阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进
行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电 流表内接法．简单概括为“大内偏大，小外偏小”． ②比值法：当RRVx <RRAx 时，用电流表外接法；
当RRVx >RRAx 时，用电流表内接法．
实验基础 自主梳理
考点突破 题型透析
首页 上页 下页 尾页
实验基础 自主梳理
实验目的
1．掌握电流表、电压表和滑动变阻器的使用方法；
2．掌握螺旋测微器和游标卡尺的使用和读数方法；
3．会用伏安法测电阻，进一步测定金属的电阻率．
实验原理
内容
1．螺旋测微器
(1)构造：如图，S为固定刻度，H为可
动刻度．
实验基础 自主梳理
高实三验基物础理一轮复习
自主梳理
实验七 测定金属的电阻率（同时练习使用螺旋测微器）
内容 考点一 器材使用及电路设计
考
考点二 数据处理及误差分析

高考物理复习实验测定金属的电阻率课件

高考物理复习实验测定金属的电阻率课件

4．测金属丝直径一定要选三个不同部位进行测量． 5．闭合开关S之前，一定要使滑动变阻器的滑片处在 有效电阻值最大的位置．
6．在用伏安法测电阻时，通过待测导线的电流I不宜 过大(电流表用0～0.6 A量程)，通电时间不宜过长，以免金属 导线的温度明显升高，造成其电阻率在实验过程中逐渐增大．
7．求R的平均值可用两种方法：第一种是用R＝U/I算 出各次的测量值，再取平均值；第二种方法是用图象法(U—I图 线)来求出．若采用图象法，在描点时，要尽量使各点间的距 离拉大一些，连线时要尽可能地让各点均匀分布在直线的两侧， 个别明显偏离较远的点可以不予考虑．
(2)在用单摆测定重力加速度实验中，用游标为20分度 的卡尺测量摆球的直径，示数如图4所示，读数为________cm.
图3
图4
答案：(1)0.617(0.616～0.619) (2)0.675
[例2] 实验室中有以下实验器材：
A．金属丝(L)，长度为L0，直径为D B．电流表(A1)，量程10 mA，内阻r1＝40 Ω C．电流表(A2)，量程500 μA，内阻r2＝750 Ω D．电压表(V)，量程10 V，内阻10 kΩ
图 12
(1) 定 值 电 阻 应 选 _______ ， 滑 动 变 阻 器 应 选 ________．(在空格内填写序号)
(2)用连线连接实物图．
图 13
(3)补全实验步骤： ①按电路图连接电路，________________； ②闭合电键S，移动滑动触头至某一位置，记录G1， G2的读数I1，I2； ③ ____________________________________________ ； ④以I2为纵坐标，I1为横坐标，作出相应图线，如图14 所示．

2020届高考物理人教版一轮复习实验测定金属的电阻率PPT课件(90张)

2020届高考物理人教版一轮复习实验测定金属的电阻率PPT课件(90张)
2
(3)由以上可得 RA=R.
图S8-10
实验热点探究
5.等效替代法 如图S8-11所示,先让待测电阻与一电流表串联后接到电 动势恒定的电源上,读出电流表示数I;然后将电阻箱与电 流表串联后接到同一电源上,调节电阻箱的阻值,使电流 表的读数仍为I,则电阻箱的读数等于待测电阻的阻值.
实验溯本求源
3.测量待测金属丝的有效长度,是指测量待测金属丝接入电路的两个端点之间的长 度,即电压表两端点间的部分待测金属丝长度,测量时应将金属丝拉直. 4.测金属丝直径一定要选三个不同部位进行测量. 5.在用伏安法测电阻时,通过待测导线的电流I不宜过大(电流表用0~0.6 A量程),通电 时间不宜过长,以免金属丝的温度明显升高,造成其电阻率在实验过程中逐渐增大.
实验热点探究
(5)由 Rx=������������������ ,S=π
������ 2
2
,取 d=4×10-4 m、l=0.5 m、Rx=4.5 Ω,解得 ρ≈1×10-6 Ω·m.
(6)由于读数引起的误差属于偶然误差,选项 A 错误;由于电流表、电压表内阻
引起的误差为系统误差,若将电流表和电压表的内阻计算在内,则可以消除由测
断开开关S,求出接入金属丝电阻R的平均值.
图S8-1
实验溯本求源
5.将测得的 R、l、d 值代入电阻率计算公式 ρ=������������=π������2������,计算出金属丝的电阻率.
������ 4������
6.拆去实验线路,整理好实验器材. 五、注意事项 1.本实验中待测金属丝的电阻值较小,因此实验电路必须用电流表外接法. 2.实验连线时,应先从电源的正极出发,依次将电源、开关、电流表、待测金属 丝、滑动变阻器连成主干线路(闭合电路),然后再把电压表并联在待测金属丝的 两端.

2023届高考物理一轮复习课件：实验： 测定金属丝的电阻率

2023届高考物理一轮复习课件：实验： 测定金属丝的电阻率
图上标出，如图2所示。请作出该金属丝的U-I图线。根据图线得出该金属丝电阻R＝
________Ω(结果保留小数点后两位)。
5.80
(4)用电流传感器测量通过定值电阻的电流，电流随时间变化的图线如图3所示。将定
值电阻替换为小灯泡，电流随时间变化的图线如图4所示，请分析说明小灯泡的电流
为什么随时间呈现这样的变化。
入一绝缘性能良好的圆柱形塑料容器内，容器两端用圆片状金属电极密封。测得该容器
− x外，实验室还提供
两电极间长度为5.0 cm，圆柱内径圆面积为1.0 cm2。除待测水样
R

× × ×
4Ω
如下器材。
Rx≈
−
=2.5×10
×
A．电流表A1(量程0～1 mA，内阻为15 Ω)
D．电源E(电动势为3 V，内阻约为0.3 Ω)
E．开关S，导线若干
乙
(1)为减小实验误差，应选用图中________(选填“甲”或“乙”)为该实验的电路原理图。
(2)现用刻度尺测得金属丝长度为60.00 cm，用螺旋测微器测得其直径示数如丙图，则直
0.608
径为__________ mm。图丁为两电表的示数，
刚闭合，灯丝温度较低，电阻较小，电流较大；随
着灯丝温度升高，电阻逐渐增大，电流逐渐减小；
当灯丝发热与散热平衡时，温度不变，电阻不变，
电流保持不变。
[例1] 某实验室中有一捆铜电线，实验小组的同学想应用所学的电学知识来测量
这捆电线的长度。他们设计了如图甲所示的电路来测量这捆电线的电阻 Rx，图中a、b
电阻值为________
160 Ω。
(6)测量完成之后，将表笔从插孔拔出，并将选择开关旋到“OFF”位置。

高三物理一轮复习：实验测定金属的电阻率课件

高三物理一轮复习：实验测定金属的电阻率课件
Ω) I．开关一个，带夹子的导线若干
(1)以上器材中，应选用的器材有________(只填代号字 母)． (2)在下面虚线框中画出你所设计的电路图，并把图7－ 4－7(乙)的实物连成实际测量电路，要求尽可能测出多 组有关数值．
(3)实验中要测量的物理量有： _______________________________________________. (4)计算金属管线内部空间截面积S0的表达式为：S0＝
实物连线应注意的问题 (1)画出实验电路图； (2)分析各元件连接方式，明确电表量程； (3)画线连接各元件，一般先从电源正极开始，到开关，再到滑动变阻器 等，按顺序以单线连接方式将主电路中要串联的元件依次串联起来，然后 再将要并联的元件并联到电路中，即“先串后并”；
(4)电压表应并联，电流表应串联，且电流应由正接线柱流 入，负接线柱流出； (5)变阻器触头的位置应保证电路中用电器安全为原则，即 保证加在用电器两端电压合 适； (6)连线过程中尽量不交叉．所有连线必须连接到接线柱上；
(4)这里主要有两个主要问题，一是滑动变阻器的接法，二是电流表的接法．由前 面的测量结果可知，电阻较大，所以电流表用内接法；由表一中的数据可知，电 压的测量范围是0～11 V，所以滑动变阻器要用分压接法．电路图和连线图如下图
答案：(1)3.075
(3)
(49±3)
(2)见解析图 4.4×104～4.8×104 (4)见解析图
中，计算出金属导线
的电阻率．
6． 拆去实验电路，整理好实验器材．
1．本实验中被测金属导线的电阻值较小，因此实验电路必须用电流表外接法．
2．实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、待测金属导
线、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在待测金属导线的

测定金属电阻率PPT课件

测定金属电阻率PPT课件

R SL4dL2
R
L S
4L
d2
L
d2R 4
(2.6104 )2 4
41.7108 12.5m
R=4 Ω ，
0 30 25 20
图10
题目
（5）他们正确连接电路，接通电源后，调节滑动变阻 器，发现电流始终无示数。请设计一种方案，利用多 用电表检查电路故障并写出判断依据。(只需写出简要 步骤) （5）解: ①使用多用电表的电压档位，接通电源,逐 个测量各元件、导线上的电压，若电压等于电源电 压，说明该元件或导线断路故障。
请你帮助该同学完成实验中的下述问题（实验中应尽 可能的考虑更加准确地测量Rx的阻值）：
（1）上述器材中缺少电压表，需选一只电流表将它 改装成电压表。请在图甲所示方框中画出将电流表改
装成电压表的电路原理图，并在图中标明所用器材的
代号。
（2）请在图乙的方框中画出测量Rx阻值的电路图， 并在图中标明各器材的代号．
（1）他们使用多用电表粗测金属丝的电阻，操作过 程分以下三个步骤：（请填写第②步操作） ①将红、黑表笔分别插入多用电表的“+”、“-”插孔； 选择电阻档“×1”； ②____将__红__、__黑__表__笔__短__接__，__调__整__调__零__旋__钮__调__零______； ③把红黑表笔分别与螺线管金属丝的两端相接，多用 表的示数如图9（a）所示。
13．(12分)热敏电阻是传感电路中常用的电子元件．现
用伏安法研究热敏电阻在不同温度下的伏安特性曲线，
要求特性曲线尽可能完整．已知常温下待测热敏电阻的
阻值约40～50Ω．热敏电阻和温度计插入带塞的保温杯
中，杯内有一定量的冷水，其他备用的仪表和器具有：
盛有热水的热水瓶(图中未画出)、电源(3V、内阻可忽

实验 测金属的电阻率_课件

实验 测金属的电阻率_课件

复测量三次，求出其平均值l。
测量次数
1
2
3 平均值
导线长
导l/线m直径
知识梳理
实验步骤 (3)测电阻R： 把滑动变阻器的滑片调节到使接入电路中的电阻值最__大___的位置 。闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流 表、电压表的示数I和U的值，填入记录表格内。断开开关。求
出电阻的平均值R。
例题——实验原理及操作
解析 设金属导线单位长度的电阻为R0，当x长度的导线两端 电压为U时， 由闭合电路欧姆定律 有 所以题图丙中图线斜 率
例题——仪器的选择
在“测定金属导体的电阻率”的实验中，待测金属丝的电阻Rx 约 为5 Ω。实验室备有下列实验器材： A．电压表V1(量程0～3 V，内阻约为15 kΩ) B．电压表V2(量程0～15 V，内阻约为75 kΩ) C．电流表A1(量程0～3 A，内阻约为0.2 Ω) D．电流表A2(量程0～0.6 A，内阻约为11 Ω) E．变阻器R1(0～100 Ω，0.6 A) F．变阻器R2(0～200Ω，0.6 A) G．电池组E(电动势为3 V，内阻约为0.3 Ω)
例题——实验原理及操作
(2)如果实验时既要保证安全，又要测量误差较小，保护电阻R 应选 _R__2_。 保护电阻：R1＝10 Ω，R2＝30 Ω，R3＝ 提示：导线中有20最0大Ω通过电流，另外需考虑电表的量 程解析 已知被测金属导线允许流过的最大电流Imax＝0.8 A ，
又电压表量程为0～3 V，所以为保证安全， 又要测量误差较小，应选电阻R2。
例题——实验原理及操作
(3)根据多次实验测出的aP长度x和对应每次实验读出的电压表 的示数U作出的U－x图线如图丙所示，其中图线的斜率为k， 则

测定金属的电阻率(共7张PPT)

测定金属的电阻率(共7张PPT)
求出平均值d=(d1+d2+d3)/3= ____mm =____m.
求出平均值d=(d1+d2+d3)/3= ____mm =____m.
d2=______mm; 在金属丝上选择三个不同的点测直径:
1．电源电压及电流表和电压表的量程，均不宜太大。 由公式ρ＝（ R S/L）求电阻率:
d3=______mm. 闭合开关，调节R0 ,测出三组U、I值,算出R1、R2、R3 ,求R平均值.
因金属丝的电阻一般为几欧姆. 2．电流表外接法测电阻. 由电阻定律R＝ρ（L/S）有：
求出平均值d=(d1+d2+d3)/3= ____mm 由公式ρ＝（ R S/L）求电阻率:
求出平均值d=(d1+d2+d3)/3= ____mm =____m. 求出平均值d=(d1+d2+d3)/3= ____mm =____m.
测定金属的电阻率
第一页，共7页。
【实验目的】
1. 会用伏安法测电阻;
2. 会使用螺旋测微器(千分尺)
第二页，共7页。
[实验原理] 由电阻定律R＝ρ（L/S）有：
ρ＝（S/L）R
实验测出金属丝的长度L、横截面 积S和电阻R，即可求出金属的电 阻率。
第三页，共7页。
电源
实
电流表 电压表
验 变阻器
器 金属丝
材 千分尺（螺旋测微器）
米尺
开关 导线
第四页，共7页。
【实验步骤】
1．用刻度尺测金属丝的长度L=____m;
(1).在金属丝上选择三个不同的点测直径:
2．电流表外接法测电阻. d3=______mm.
d1=______mm; 1．电源电压及电流表和电压表的量程，均不宜太大。

高考物理一轮复习课件：实验七 测定金属的电阻率课件

高考物理一轮复习课件：实验七 测定金属的电阻率课件
RV≫Rx
小阻值电阻
(2)两种电路的选择 ①阻值比较法：先将待测电阻的估计值与电压表、电流 表内阻进行比较，若 Rx 较小，宜采用电流表外接法；若 Rx 较大，宜采用电流表内接法．简单概括为“大内偏大，小外 偏小”． ②临界值计算法 Rx< RV·RA时，用电流表外接法； Rx> RV·RA时，用电流表内接法．
[注意事项]►► 1．本实验中被测金属导线的电阻值较小，因此实验电路 一般采用电流表外接法． 2．实验连线时，应先从电源的正极出发，依次将电源、 开关、电流表、待测金属导线、滑动变阻器连成主干线路(闭合 电路)，然后再把电压表并联在待测金属导线的两端． 3．测量被测金属导线的有效长度，是指测量待测导线接 入电路的两个端点之间的长度，亦即电压表两端点间的待测导 线长度，测量时应将导线拉直，反复测量三次，求其平均值．
某小组同学利用以上器材正确连接好电路，进行实验测 量，记录数据如下：
次数 1 2 3 4 5 6 7 U/V 0.10 0.30 0.70 1.00 1.50 1.70 2.30 I/A 0.020 0.060 0.160 0.220 0.340 0.460 0.520
由 以 上 实 验 数 据 可 知 ， 他 们 测 量 Rx 是 采 用 下 图 中 的 ________图(选填“甲”或“乙”)
3．伏安法测电阻 (1)电流表的内接法和外接法的比较
内接法
外接法
电路图
误差原因 电阻测量值
电流表分压U测＝Ux＋UA
R测＝ U测 I测
＝Rx＋RA>Rx
测量值大于真实值
适用条件 RA≪Rx 适用于测量 大阻值电阻
电压表分流I测＝Ix＋IV
R测＝ UI测测＝RRx＋xRRVV

高考物理一轮总复习实验8测定金属的电阻率课件

高考物理一轮总复习实验8测定金属的电阻率课件
第八页，共44页。
• (4)测金属导线直径一定要选三个不同部位进行测量，求其平均 值．
• (5)闭合开关S之前，一定要使滑动变阻器的滑片处在有效电阻值 最大的位置．
• (6)在用伏安法测电阻时，通过待测导线的电流强度I不宜过大(电 流表用0～0.6 A量程)，通电时间不宜过长，以免金属导线的温度 (wēndù)明显升高，造成其电阻率在实验过程中逐渐增大．
甲
乙
第十五页，共44页。
• 可供使用的器材有： • 电流表：量程0.6 A，内阻约0.2 Ω； • 电压表：量程3 V，内阻约9 kΩ； • 滑动变阻器R1：最大阻值5 Ω； • 滑动变阻器R2：最大阻值20 Ω； • 定值电阻(diànzǔ)：R0＝3 Ω； • 电源：电动势6 V，内阻可不计； • 开关、导线若干．
第十一页，共44页。
• 二、游标卡尺 • 1．构造：主尺、游标尺(主尺和游标尺上各有一个内外测量
爪)、游标尺上还有一个深度尺，尺身上还有一个紧固(jǐn ɡù) 螺钉．
第十二页，共44页。
• 2．用途：测量厚度、长度、深度、内径、外径． • 3．原理：利用主尺的最小分度与游标尺的最小分度的差值制
第十六页，共44页。
• 回答下列问题：
• (1)实验中滑动变阻器应选____________(填“R1”或“R2”)， 闭合开关S前应将滑片移至________端(填“a”或“b”)．
• (2)在图乙所示的实物图中，已正确连接了部分导线，请根据 图甲电路完成剩余部分的连接．
• (3)调节(tiáojié)滑动变阻器，当电流表的读数为0.50 A时，电 压表示数如图丙所示，读数为________V.
第二十六页，共44页。
• (1)有人拟将待测电压表V1和电流表A串联接入电压合适的 测量电路中，测出V1的电压和电流，再计算出RV.该方案实 际上不可行，其最主要的原因是__________________；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
2. 游标卡尺 (1) 构造：主尺、游标尺(主尺和游标尺上各有一个内外测 量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉 (如图所示)．
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
总刻 度格 数n
10
20
50
游标尺
刻度总 长度 (mm)
每小格与 主尺 1 格 (1 mm)相
差
9
0.1
19
0.05
49
0.02
精度 测量长度 L＝N＋kn1(mm)(游标
n1(mm)
尺上第 k 格与主尺上的刻度线 对齐时)
0.1 N(主尺上读的整毫米数)＋110k 0.05 N(主尺上读的整毫米数)＋210k 0.02 N(主尺上读的整毫米数)＋510k
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
③ 实验试探法：按图接好电路，让电压表的一根接线柱P 先后与a、b处接触一下，如果电压表的示数有较大的变化，而 电流表的示数变化不大，则可采用电流表外接法；如果电流表 的示数有较大的变化，而电压表的示数变化不大，则可采用电 流表内接法．
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
3. 伏安法测电阻 (1) 电流表的内接法和外接法的比较.
内接法
外接法
电路图
误差原因
电流表分压 U 测＝Ux＋UA
电压表分流 I 测＝Ix＋IV
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
(3) 读数． 测量时被测物体长度的整毫米数由固定刻度读出，小数部 分由可动刻度读出． 测量值(mm)＝__固__定__刻__度_数___(mm)(注意半毫米刻度线是否 露出)＋__可__动__刻__度__数__(估读一位)×0.01(mm)．
随堂验收
第八章 恒 定 电 流
(Ⅱ) 两种接法的适用条件． ① 限流式接法适合测量阻值小的电阻(跟滑动变阻器的总 电阻相比相差不多或比滑动变阻器的总电阻还小)． ② 分压式接法适合测量阻值较大的电阻(一般比滑动变阻 器的总电阻要大)． ③ 如果R很小，限流式接法中滑动变阻器分得电压较大， 调节范围也比较大．R很大时，分压式接法中R几乎不影响电压 的分配，滑片移动时，电压变化接近线性关系，便于调节．
(2) 用途：测量厚度、长度、深度、内径、外径． (3) 原理：利用主尺的最小分度与游标尺的最小分度的差值 制成． 不管游标尺上有多少个小等分刻度，它的刻度部分的总长 度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的 游标尺上小等分刻度有10个的、20个的、50个的，其读数见下 表：
高考总复习 一轮复习导学案 ·物理
R＋RERab≤U≤E R＋ERab≤I≤ER
b端
0≤U≤E 0≤I≤ER
a端
分压电路调 节范围大 分压电路调 节范围大 都是为了保 护电路元件
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
由上表可以看出：滑动变阻器的分压式接法中，电压和电 流的调节范围大，限流式接法较节能．
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
(2) 两种接法的选择．
(Ⅰ) 选择 不同接法
安全性原则电不 在表超 允、量 许电程 通源过不的接最反大电流以内
的原则 方便性原则便便于于读调数节
经济性原则：损耗能量最小
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
实验六：测定金属的电阻率
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
自主学习
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
考纲解读 1．会使用游标卡尺和螺旋测微器． 2. 学会逻辑推理探究导体的电阻与导体长度、横截面积的 关系． 3. 知道测定金属丝的电阻率的步骤和误差分析． 4. 知道测电阻的一般方法及误差分析．
自主学习Biblioteka 考点突破随堂验收第八章 恒 定 电 流
【实验原理】 1. 螺旋测微器的构造原理及读数 (1) 螺旋测微器的构造． 如图所示是常用的螺旋测微器．它的测砧A和固定刻度B固 定在尺架C上．旋钮D、微调旋钮D′和可动刻度E、测微螺杆F 连在一起，通过精密螺纹套在B上．
高考总复习 一轮复习导学案 ·物理
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
基础梳理
【实验目的】 1. 掌握螺旋测微器及游标卡尺的原理及读数方法． 2. 掌握电流表、电压表和滑动变阻器的使用方法及电流表 和电压表的读数方法． 3. 会用伏安法测电阻，并进一步探究决定导线电阻的因 素．
高考总复习 一轮复习导学案 ·物理
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
4. 滑动变阻器的限流式接法和分压式接法
(1) 两种接法比较.
方式 内容
限流式接法
分压式接法
第八章 恒 定 电 流
对比说明
两种接法电 路图
串、并联关 系不同
负载 R 上电 压调节范围 负载 R 上电 流调节范围 闭合 S 前滑 片 P 位置
电阻 测量值
适用条件 适用于测量
内接法
外接法
R 测＝UI测＝ RA＋Rx>Rx 测量值大于真实值
R 测＝IU测＝RRV＋VRRx x<Rx 测量值小于真实值
RA≪Rx 大阻值电阻
RV≫Rx 小阻值电阻
高考总复习 一轮复习导学案 ·物理
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
(2) 两种电路的选择． ① 阻值比较法：先将待测电阻的估计值与电压表、电流表 内阻进行比较，若 Rx 较小，宜采用电流表外接法；若 Rx 较大， 宜采用电流表内接法，简单概括为“大内小外”． ② 临界值计算法． Rx< RVRA 时，用电流表外接法． Rx> RVRA 时，用电流表内接法．
自主学习
考点突破
随堂验收
第八章 恒 定 电 流
(2) 螺旋测微器的原理． 测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm， 即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的 刻度为50等份，每转动一小格，F前进或后退0.01 mm.即螺旋测 微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因 此，螺旋测微器又叫千分尺．
