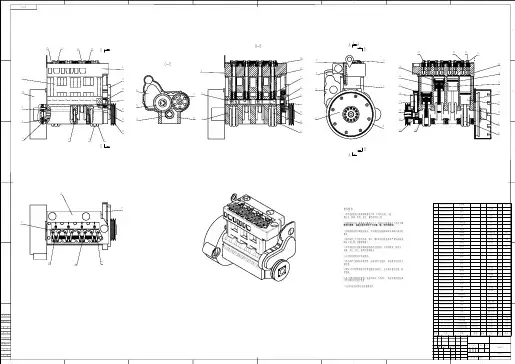

装配体工程图pdf

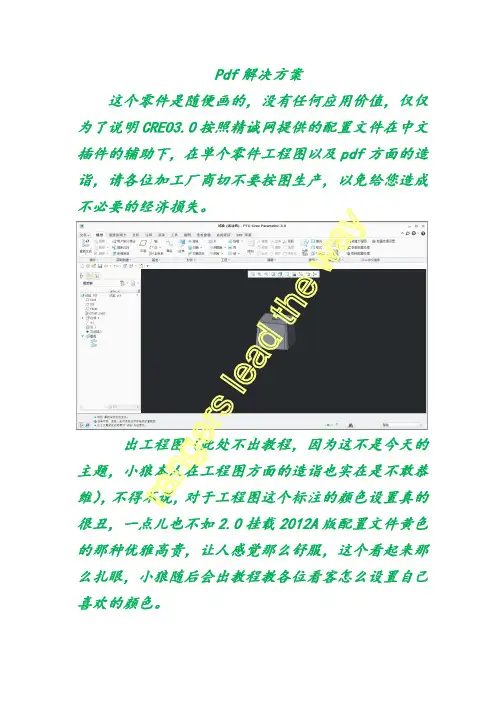

Pdf解决方案这个零件是随便画的，没有任何应用价值，仅仅为了说明CREO3.0按照精诚网提供的配置文件在中文插件的辅助下，在单个零件工程图以及pdf方面的造诣，请各位加工厂商切不要按图生产，以免给您造成不必要的经济损失。

出工程图（此处不出教程，因为这不是今天的主题，小狼本人在工程图方面的造诣也实在是不敢恭维），不得不说，对于工程图这个标注的颜色设置真的很丑，一点儿也不如2.0挂载2012A版配置文件黄色的那种优雅高贵，让人感觉那么舒服，这个看起来那么扎眼，小狼随后会出教程教各位看客怎么设置自己喜欢的颜色。

下面是诸多小狼已知的方式出的pdf，还有小狼未知的，也欢迎各位大神补充指导。

上图是软件自带的直接导出pdf文件功能导出（如何导出可单独提问此处不作为重点讲解），我们可以看到线性合理，粗细分明，中心线也很清楚，但是细心的看客可能已经发现问题所在了：（1），图纸只有上下边框，没有左右边框，（2），所有字体比例已经乱套，且出现干涉别人内政，侵占别人土地的状况，这在正式蓝图里面出现那会让你的小伙伴们惊呆的。

上图 是在精诚网提供的CREO3.0配置文件设置下的快捷键命令，也是小狼找到的最高效的一种出图方式，符合本人对于效率的严格追求，也阐释了本人闪击思想的魅力，看客只需要在图纸绘制好以后输入pdf指令便会快速出图，不过此处对于中文的支持还是略显不足，以至于pdf文件名字出现乱码，当然这不是这一种出图方式的问题，小狼今天提及到所有出图方式都有，在这里希望p tc公司对于中文的支持更加彻底完美，这幅图我们可以发现比上一幅图多了右边框，但是左边框依旧没有出现，字体粗黑（不知道是不是精诚网的工程师们在设置打印图纸时对字体进行了加粗处理），线条分明，安分守己，不随便进入别人领地，但是除了边框还有以下问题：（1），主视图中心线线型变了，变成了细实线，（2），看看尺寸公差的符号，长的比小狼还要难看（大的大，小的小，竖直方向拉长还是水平方向缩短，此处小狼无法判断，总之比例失调），已经严重影响看图者的心情，不论审图或者加工。

目录•CATIAV5软件概述与安装•CATIAV5界面与基本操作•草图设计与建模基础•零件设计与高级建模技术•装配设计与运动仿真•工程图制作与输出•CATIAV5高级功能与应用CATIAV5软件概述与安装CATIAV5软件简介CATIAV5是法国达索公司开发的一款高端CAD/CAE/CAM一体化软件，广泛应用于航空航天、汽车、机械制造等领域。

该软件具有强大的建模、分析和优化功能，支持多平台操作，并提供了丰富的二次开发接口。

全面的CAD/CAE/CAM功能：CATIAV5提供了从产品设计、分析到制造的全方位解决方案。

01CATIAV5软件特点与优势高度集成化：实现了CAD、CAE和CAM之间的无缝集成，提高了设计效率。

02强大的建模能力：支持参数化和非参数化建模，能够满足复杂产品的设计需求。

03丰富的标准件库：内置了大量标准件库，方便用户快速构建产品模型。

04高效的协同设计：支持多人协同设计和并行工程，提高了团队协作效率。

05CATIAV5软件安装步骤获取安装程序安装准备运行安装程序激活软件启动软件从官方网站或授权渠道下载CATIAV5软件的安装程序。

确保计算机满足最低系统要求，并关闭所有正在运行的程序。

双击安装程序，按照提示进行安装。

选择安装路径和相关组件。

根据提示输入序列号或激活码，完成软件的激活操作。

安装完成后，在计算机上找到CATIAV5的快捷方式，双击启动软件。

CATIAV5界面与基本操作标题栏显示当前文档的名称和CATIAV5的版本信息。

菜单栏包含文件、编辑、视图、插入、格式、工具、窗口和帮助等菜单项，用于执行各种命令。

工具栏提供常用命令的快捷方式，如新建、打开、保存、打印等。

绘图区用于显示和编辑三维模型或二维图纸的区域。

特征树显示当前文档中的特征、零件和装配体的层次结构。

属性栏显示选定对象的属性信息，如尺寸、材料、颜色等。

CATIAV5界面介绍0102 03新建文件Ctrl+N，用于创建新的三维模型或二维图纸。

教程一简明教程生成如下所示工程图。

工程图包含多个视图、中心线、中心符号、以及尺寸。

打开：<安装目录>\samples\tutorial\30minute\pressure_plate.sldprt。

一. 生成新工程图（Creating a New Drawing）1.单击标准工具栏上的从零件/装配体制作工程图，然后单击确定。

SolidWorks 生成工程图并开始放置模型视图的过程。

2.单击标准工具栏上的选项。

3.在系统选项标签上，选择工程图、显示样式。

4.在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线，然后单击确定。

5.在PropertyManager 中：•在方向下选择*上视。

•在选项下消除选择自动开始投影视图以阻止投影视图PropertyManager 在您放置正交模型视图时自动开始。

•在显示样式下单击消除隐藏线。

6.将指针移到图形区域，然后单击来放置视图。

7.在PropertyManager 中，单击。

二. 生成剖面视图（Creating a Section View）1.单击工程图工具栏上的剖面视图。

2.将指针移动到压力盘的外边线上，直到中心点出现。

3.将指针移动到盘的中心点上面。

4.单击来开始剖切线。

5.将指针直接移动到盘之下。

6.单击来结束剖切线。

7.将指针移到右面来放置视图并单击来结束。

8.在剖切线下选择反向以反转剖面视图的方向。

9.单击。

三. 生成局部视图（Creating a Detail View）1.单击工程图工具栏上的局部视图。

2.在剖面视图上移动指针然后单击来放置局部圆的中心。

3.移动指针来定义局部圆并单击来结束。

4.移动指针来放置局部视图，然后单击来添加视图。

5.单击标准工具栏上的保存。

6.接受默认文件名称，然后单击保存。

7.如果提示保存参考的模型也保存零件，单击是。

四. 生成等轴测视图（Creating an Isometric View）1.单击工程图工具栏上的模型视图。

1。

常用基本图形：直线、矩形、圆、三点圆弧、样条曲线、中心线等。

第一角投影与第三角投影第三角投影视图第一角投影视图视图操作选择视图 激活视图 移动视图 解除对齐/对齐视图 解除对齐 对齐视图 隐藏/显示视图和边线 隐藏 显示视图和边线 旋转视图习题1 习题模型视图.sldprt 模型视图投影视图生成投影视图步骤： 生成投影视图步骤：1. 在现有视图的边框内部单击，选取要投影的视图。

在现有视图的边框内部单击，选取要投影的视图。

2. 单击投影视图，将指针移动到相应位置。

单击投影视图，将指针移动到相应位置。

3. 当视图位于所需的位置时，单击以放置视图。

当视图位于所需的位置时，单击以放置视图。

分类1. 向视图 2. 斜视图辅助视图类似于投影视图，通常称为向视图， 类似于投影视图，通常称为向视图，是垂直 于现有视图中参考边线的展开视图。

于现有视图中参考边线的展开视图。

参考边线可以是零件的边线、侧影轮廓边线、 参考边线可以是零件的边线、侧影轮廓边线、轴 线或所绘制的直线。

线或所绘制的直线。

边线不能是水平或竖直的 。

生成辅助视图步骤： 生成辅助视图步骤：在工程图窗口中的某一视图上，选取参考边线。

1. 在工程图窗口中的某一视图上，选取参考边线。

2. 单击辅助视图 ，移动光标直到视图到达需要的位 然后单击以放置视图。

置，然后单击以放置视图。

裁剪视图可以裁剪任何工程视图。

可以裁剪任何工程视图。

裁剪视图步骤： 裁剪视图步骤：1.激活现有的视图。

激活现有的视图。

激活现有的视图 2.绘制一闭环轮廓。

绘制一闭环轮廓。

绘制一闭环轮廓 3.单击裁剪视图，轮廓以外的视图消失。

单击裁剪视图， 单击裁剪视图 轮廓以外的视图消失。

习题2 习题1. 2. 向视、辅助、裁剪视图 向视、辅助、裁剪视图.sldprt 斜视图和裁剪视图.sldprt 斜视图和裁剪视图局部视图显示一个视图的某个部分，通常是放大显示。

第8章修饰图形CreoCreo>ECAD8.1 螺纹修饰图形在一个孔或者圆柱表面，可以创建修饰螺纹用来替代工程图中的真实螺纹线，插入修饰螺纹的前提是需要知道相关螺纹的大径以及小径参数等。

在轴圆柱表面创建的修饰螺纹，通过三维设计环境下的Ribbon>模型>工程面板>修饰螺纹创建。

在放置面板的按钮上可以选择“简单螺纹”和“标准螺纹”，“简单螺纹”则需要自定义大径和小径以及深度等，而“标准螺纹”则需要在iso螺纹参数表中选择对应的符号与螺纹参数。

这里以创建简单螺纹作为示例。

选择简单螺纹，展开放置面板，选择一个螺纹曲面为外圆面。

图8-1.创建修饰螺纹曲面选择深度值为“盲孔”或者其他选项，选择一个起始端面作为螺纹起始面，并输入一个目标深度值，点击“勾”按钮完成创建。

图8-2.修饰螺纹的深度大径调整创建之后的简单螺纹的效果如图8-3所示，而在工程图中，则会显示如下图8-3右侧的图形。

图8-3.工程图对应效果而在螺纹创建时，选择标准螺纹，和简单螺纹的区别仅在螺纹系列标准和螺纹尺寸上的选择有差别：图8-4.创建ISO螺纹孔创建完成以后的螺纹成图效果还是相同的。

内孔表面创建修饰螺纹的过程和外圆表面类似，而其差别发生在“深度选项”中，起始曲面选择为螺纹起始的曲面，同时不使用盲孔深度，而选择一个曲面作为螺纹终止面以完成创建。

在几何上面直接打孔时，在Creo中可能需要直接打标准螺纹孔的情况，如下图8-5。

Ribbon>模型>工程>孔，开始创建孔。

单击标准螺纹，选择孔的参照定位之后可以选择创建ISO螺纹，并选择螺纹大小，读者还可以创建锥孔螺纹，即管螺纹。

标准螺纹的深度是已经标准化的，当然也可以填写相应的值。

图8-5.螺纹孔参数设置创建完成的效果如图8-6，其工程图效果如图8-6右侧。

图8-6.效果对比8.2 草图修饰修饰功能的另一个大类，即草图修饰。

草图修饰功能用于在草图环境下创建一些线条，这些线条将被引用到工程图中。

CATIA⾮常详细的⼯程图教程.pdf第五章 CATIA V5创成式⼯程绘图及交互式⼯程绘图⽬录1 产品介绍CATIA V5 CATIA V5的⼯程绘图模块（Drafting）由创成式⼯程绘图(GDR)和交互式⼯程绘图(ID1)组成。

创成式⼯程绘图(GDR)可以很⽅便的从三维零件和装配件⽣成相关联的⼯程图纸，包括各向视图、剖⾯图、剖视图、局部放⼤图、轴测图的⽣成；尺⼨可⾃动标注，也可⼿动标注；剖⾯线的填充；⽣成企业标准的图纸；⽣成装配件材料表等。

交互式⼯程绘图(ID1)以⾼效、直观的⽅式进⾏产品的⼆维设计，可以很⽅便的⽣成DXF 和DWG等其他格式的⽂件。

2 图标功能介绍(基本概念、基本界⾯介绍)CATIA V5的⼯程绘图模块（Drafting）由视图（Views）、绘图（Drawing）、尺⼨（Dimensioning）、⽣成(Generation)、注释（Annotations）、装饰(Dress up)、⼏何元素创⽴（Geometry creation）、⼏何元素修改（Geometry modification）共8组菜单条组成。

2.1 视图（Views）图标视图菜单条提供了多种视图⽣成⽅式，可以⽅便的从三维模型⽣成各种⼆维视图。

Front View 前视图Unfolded View 展开视图View From 3D 从三维模型⽣成视图Projection View 投影视图Auxiliary View 辅助视图Isometric View 轴测图Offset Section View 阶梯剖视图Aligned Section View 转折剖视图Offset Section Cut 阶梯剖⾯图Aligned Section Cut 转折剖⾯图Detail View 圆形局部放⼤视图Detail View Profile 多边形局部放⼤视图Quick Detail View 快速⽣成圆形局部放⼤视图Quick Detail View Profile 快速⽣成多边形局部放⼤视图Clipping View 局部视图Clipping View Profile 多边形局部视图Broken View 断开视图Breakout View 局部剖视图View Creation Wizard 视图创建模板Front, Top and Left 前视图、顶视图和左视图Front, Bottom and Right前视图、底视图和右视图All Views 所有的视图2.2 绘图（Drawing）图标绘图（Drawing）包括新图纸的⽣成、定义新视图等功能。

Pro/E 4.0工程图打印成PDF
Proe工程图可以根据模型的修改而自动更改，而免去了原Auto Cad中每一个视图的更改之不便。

然而在图纸签审，评审中，如果仅仅带一份drw的工程图会造成打开不便，故往往需要转成PDF。

工具/原料
PC\Proe 4.0软件\PDF阅读软件
方法/步骤
1.工程图完成后，点击文件>打印，或Ctrl+P，笔者一般选择快捷键
2.弹出如下窗口中，点击配置按钮
3.弹出打印机配置页面，点击模型标签，在出图标签框中选择>出图>全部出图，
比例设置为0.95，点击确定完成配置。

其余设置默认。

4.回到打印命令，再次点击确定
5.再弹出的打印页面中，选择打印机名称>adobe PDF,再选择右侧属性，在弹
出的Adobe PDF文档属性页面中，选择Adobe PDF设置标签，选择Adobe PDF页面大小，可选择纸张大小A1，A2等。

之后点击确定，回到打印页面再点击确定，选择保存文件夹即可生产PDF文件。

关于如何建立装配体的工程图
明细表中材料与零件材料的链接关系
（该属于sw李老师交与我的一个任务，大家务必掌握）具体步骤如下，以牛头刨床为例（附图）：
The first step---创建零件的配置属性
1、打开机架，给零件添加材质属性，例如设为黄铜
2、添加零件配置属性
文件—属性—配置属性(其中数值/文字表达栏选择材质)
3、其他零件也做相应的处理。

The second step---在工程图中添加明细表1、新建工程图，打开牛头刨床装配体。

2、注解—表格—材料明细表
3、在明细表中插入列，选择该列，点击列属性
4、选择用户定义，点击下拉黑三角，选取material，标题填材质。

然后，再看明细栏，是不是零件的材质自动链接过来了。

The third step---最后的效果图
假设把所有的零件都按step1处理后，再按GB适当的修改明细表表格的大小。

当然，举一反三，我们可以把零件的日期、作者等相关配置属性按相同的方法链接到工程图中。

That is all.。

第五章 CATIA V5创成式工程绘图及交互式工程绘图目录1 产品介绍CATIA V5 CATIA V5的工程绘图模块（Drafting）由创成式工程绘图(GDR)和交互式工程绘图(ID1)组成。

创成式工程绘图(GDR)可以很方便的从三维零件和装配件生成相关联的工程图纸，包括各向视图、剖面图、剖视图、局部放大图、轴测图的生成；尺寸可自动标注，也可手动标注；剖面线的填充；生成企业标准的图纸；生成装配件材料表等。

交互式工程绘图(ID1)以高效、直观的方式进行产品的二维设计，可以很方便的生成DXF 和DWG等其他格式的文件。

2 图标功能介绍(基本概念、基本界面介绍)CATIA V5的工程绘图模块（Drafting）由视图（Views）、绘图（Drawing）、尺寸（Dimensioning）、生成(Generation)、注释（Annotations）、装饰(Dress up)、几何元素创立（Geometry creation）、几何元素修改（Geometry modification）共8组菜单条组成。

2.1 视图（Views）图标视图菜单条提供了多种视图生成方式，可以方便的从三维模型生成各种二维视图。

Front View 前视图Unfolded View 展开视图View From 3D 从三维模型生成视图Projection View 投影视图Auxiliary View 辅助视图Isometric View 轴测图Offset Section View 阶梯剖视图Aligned Section View 转折剖视图Offset Section Cut 阶梯剖面图Aligned Section Cut 转折剖面图Detail View 圆形局部放大视图Detail View Profile 多边形局部放大视图Quick Detail View 快速生成圆形局部放大视图Quick Detail View Profile 快速生成多边形局部放大视图Clipping View 局部视图Clipping View Profile 多边形局部视图Broken View 断开视图Breakout View 局部剖视图View Creation Wizard 视图创建模板Front, Top and Left 前视图、顶视图和左视图Front, Bottom and Right前视图、底视图和右视图All Views 所有的视图2.2 绘图（Drawing）图标绘图（Drawing）包括新图纸的生成、定义新视图等功能。
