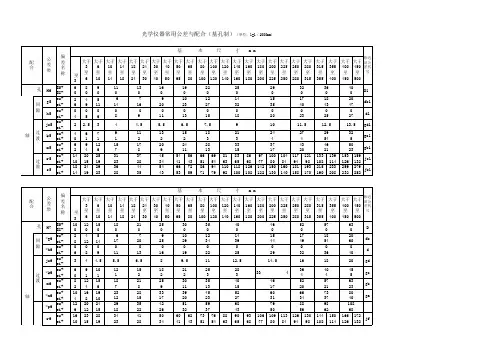

基孔制的配合公差表

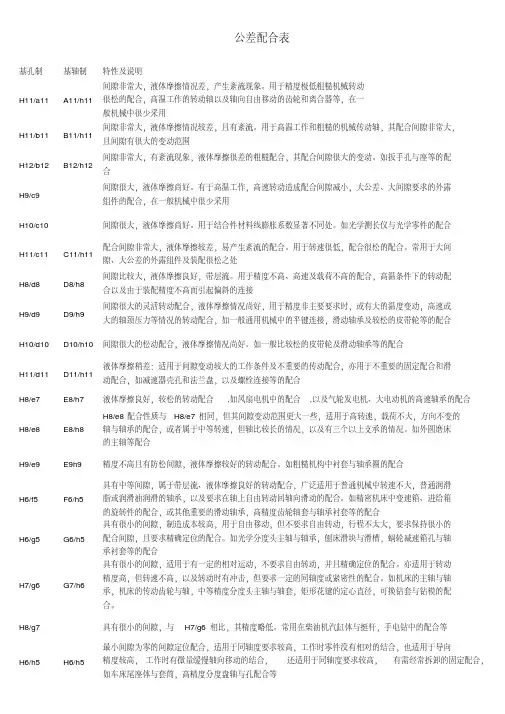

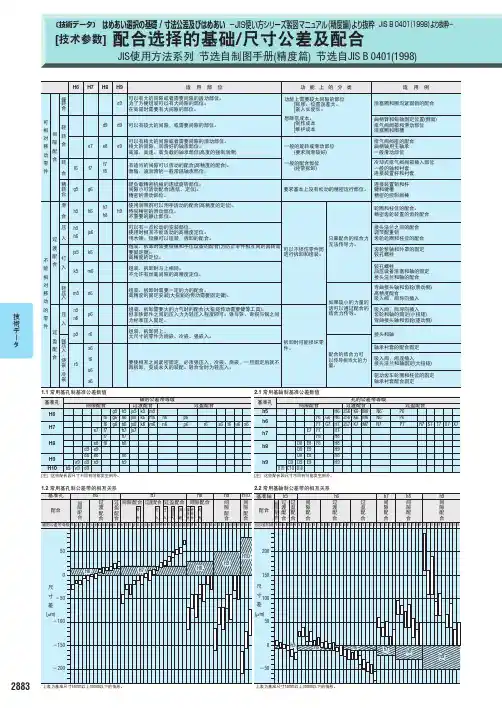

公差配合表基孔制基轴制特性及说明H11/a11A11/h11间隙非常大，液体摩擦情况差，产生紊流现象。

用于精度极低粗糙机械转动很松的配合，高温工作的转动轴以及轴向自由移动的齿轮和离合器等，在一般机械中很少采用H11/b11B11/h11间隙非常大，液体摩擦情况较差，且有紊流。

用于高温工作和粗糙的机械传动轴，其配合间隙非常大，且间隙有很大的变动范围H12/b12B12/h12间隙非常大，有紊流现象，液体摩擦很差的粗糙配合，其配合间隙很大的变动。

如扳手孔与座等的配合H9/c9间隙很大，液体摩擦尚好。

有于高温工作，高速转动造成配合间隙减小，大公差、大间隙要求的外露组件的配合，在一般机械中很少采用H10/c10间隙很大，液体摩擦尚好。

用于结合件材料线膨胀系数显著不同处。

如光学测长仪与光学零件的配合H11/c11C11/h11配合间隙非常大，液体摩擦较差，易产生紊流的配合。

用于转速很低，配合很松的配合。

常用于大间隙、大公差的外露组件及装配很松之处H8/d8D8/h8间隙比较大，液体摩擦良好，带层流。

用于精度不高、高速及载荷不高的配合，高温条件下的转动配合以及由于装配精度不高而引起偏斜的连接H9/d9D9/h9间隙很大的灵活转动配合，液体摩擦情况尚好，用于精度非主要要求时，或有大的温度变动，高速或大的轴颈压力等情况的转动配合，如一般通用机械中的平键连接，滑动轴承及较松的皮带轮等的配合H10/d10D10/h10间隙很大的松动配合，液体摩擦情况尚好。

如一般比较松的皮带轮及滑动轴承等的配合H11/d11D11/h11液体摩擦稍差：适用于间隙变动较大的工作条件及不重要的传动配合，亦用于不重要的固定配合和滑动配合，如减速器壳孔和法兰盘，以及螺栓连接等的配合H8/e7E8/h7液体摩擦良好，较松的转动配合,如风扇电机中的配合,以及气轮发电机、大电动机的高速轴承的配合H8/e8E8/h8H8/e8配合性质与H8/e7相同，但其间隙变动范围更大一些，适用于高转速，载荷不大，方向不变的轴与轴承的配合，或者属于中等转速，但轴比较长的情况，以及有三个以上支承的情况。

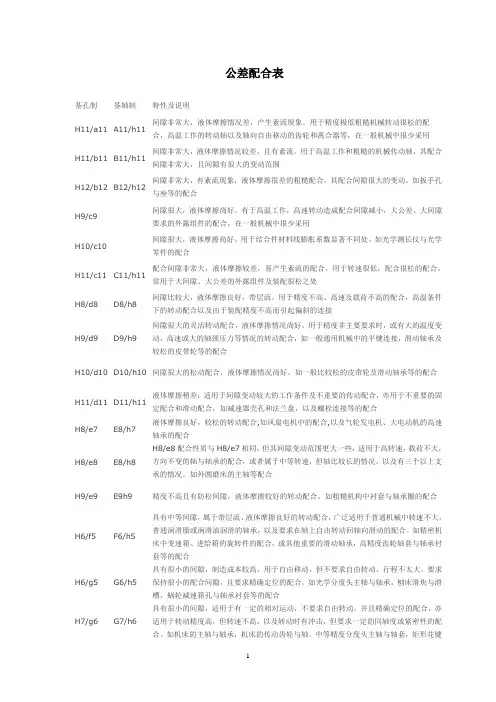

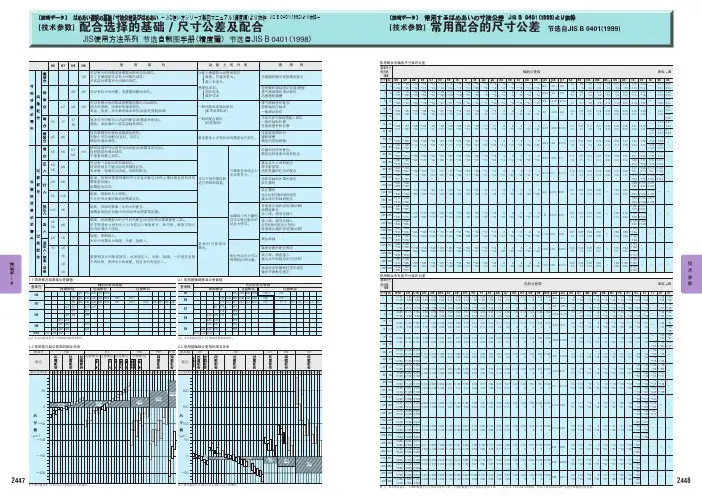

公差配合表基孔制基轴制特性及说明H11/a11A11/h11间隙非常大，液体摩擦情况差，产生紊流现象。

用于精度极低粗糙机械转动很松的配合，高温工作的转动轴以及轴向自由移动的齿轮和离合器等，在一般机械中很少采用H11/b11B11/h11间隙非常大，液体摩擦情况较差，且有紊流。

用于高温工作和粗糙的机械传动轴，其配合间隙非常大，且间隙有很大的变动范围H12/b12 B12/h12间隙非常大，有紊流现象，液体摩擦很差的粗糙配合，其配合间隙很大的变动。

如扳手孔与座等的配合H9/c9间隙很大，液体摩擦尚好。

有于高温工作，高速转动造成配合间隙减小，大公差、大间隙要求的外露组件的配合，在一般机械中很少采用H10/c10间隙很大，液体摩擦尚好。

用于结合件材料线膨胀系数显著不同处。

如光学测长仪与光学零件的配合H11/c11 C11/h11配合间隙非常大，液体摩擦较差，易产生紊流的配合。

用于转速很低，配合很松的配合。

常用于大间隙、大公差的外露组件及装配很松之处H8/d8 D8/h8 间隙比较大，液体摩擦良好，带层流。

用于精度不高、高速及载荷不高的配合，高温条件下的转动配合以及由于装配精度不高而引起偏斜的连接H9/d9间隙很大的灵活转动配合，液体摩擦情况尚好，用于精度非主要要求时，或有大的温度变动，高速或大的轴颈压力等情况的转动配合，如一般通用机械中的平键连接，滑动轴承及较松的皮带轮等的配合H10/d10 D10/h10 间隙很大的松动配合，液体摩擦情况尚好。

如一般比较松的皮带轮及滑动轴承等的配合H11/d11 D11/h11液体摩擦稍差：适用于间隙变动较大的工作条件及不重要的传动配合，亦用于不重要的固定配合和滑动配合，如减速器壳孔和法兰盘，以及螺栓连接等的配合H8/e7 E8/h7 液体摩擦良好，较松的转动配合,如风扇电机中的配合,以及气轮发电机、大电动机的高速轴承的配合H8/e8配合性质与H8/e7相同，但其间隙变动范围更大一些，适用于高转速，载荷不大，方向不变的轴与轴承的配合，或者属于中等转速，但轴比较长的情况，以及有三个以上支承的情况。

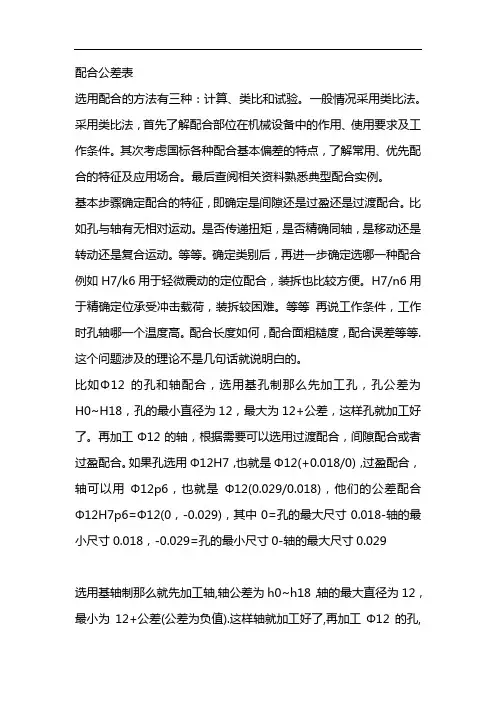

配合公差表选用配合的方法有三种：计算、类比和试验。

一般情况采用类比法。

采用类比法，首先了解配合部位在机械设备中的作用、使用要求及工作条件。

其次考虑国标各种配合基本偏差的特点，了解常用、优先配合的特征及应用场合。

最后查阅相关资料熟悉典型配合实例。

基本步骤确定配合的特征，即确定是间隙还是过盈还是过渡配合。

比如孔与轴有无相对运动。

是否传递扭矩，是否精确同轴，是移动还是转动还是复合运动。

等等。

确定类别后，再进一步确定选哪一种配合例如H7/k6用于轻微震动的定位配合，装拆也比较方便。

H7/n6用于精确定位承受冲击载荷，装拆较困难。

等等再说工作条件，工作时孔轴哪一个温度高。

配合长度如何，配合面粗糙度，配合误差等等. 这个问题涉及的理论不是几句话就说明白的。

比如Φ12的孔和轴配合，选用基孔制那么先加工孔，孔公差为H0~H18，孔的最小直径为12，最大为12+公差，这样孔就加工好了。

再加工Φ12的轴，根据需要可以选用过渡配合，间隙配合或者过盈配合。

如果孔选用Φ12H7，也就是Φ12(+0.018/0)，过盈配合，轴可以用Φ12p6，也就是Φ12(0.029/0.018)，他们的公差配合Φ12H7p6=Φ12(0，-0.029)，其中0=孔的最大尺寸0.018-轴的最小尺寸0.018，-0.029=孔的最小尺寸0-轴的最大尺寸0.029选用基轴制那么就先加工轴,轴公差为h0~h18，轴的最大直径为12，最小为12+公差(公差为负值).这样轴就加工好了,再加工Φ12的孔,根据需要可以选用过渡配合,间隙配合或者过盈配合. 如果轴选用Φ12h6,也就是Φ12(0,-0.011),过盈配合,孔可以用Φ12P7,也就是Φ12(-0.011/-0.029),他们的公差配合Φ12P7h6=Φ12(-0，-0.029),其中-0=孔的最大尺寸-0.011-轴的最小尺寸-0.011，-0.029=孔的最小尺寸-0.029-轴的最大尺寸0可见，对于相同直径Φ12的孔轴配合，相同的配合公差Φ12(-0，-0.029)，选用基孔制和基轴制时，孔和轴的公差是不一样的。

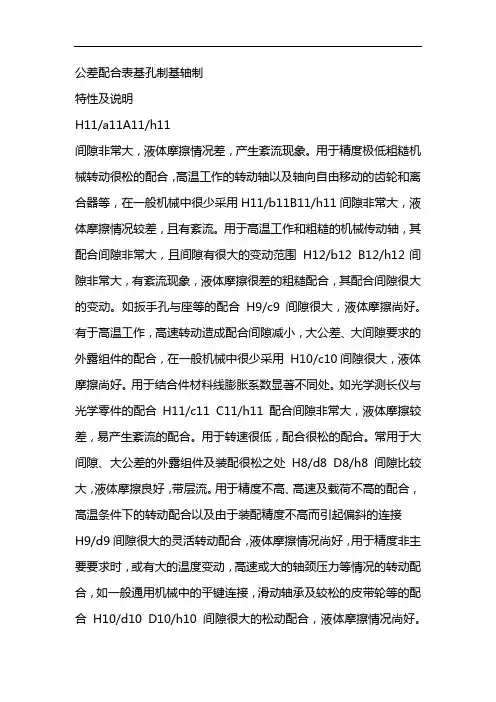

公差配合表基孔制基轴制特性及说明H11/a11 A11/h11 间隙非常大，液体摩擦情况差，产生紊流现象。

用于精度极低粗糙机械转动很松的配合，高温工作的转动轴以及轴向自由移动的齿轮和离合器等，在一般机械中很少采用H11/b11 B11/h11 间隙非常大，液体摩擦情况较差，且有紊流。

用于高温工作和粗糙的机械传动轴，其配合间隙非常大，且间隙有很大的变动范围H12/b12 B12/h12 间隙非常大，有紊流现象，液体摩擦很差的粗糙配合，其配合间隙很大的变动。

如扳手孔与座等的配合H9/c9 间隙很大，液体摩擦尚好。

有于高温工作，高速转动造成配合间隙减小，大公差、大间隙要求的外露组件的配合，在一般机械中很少采用H10/c10 间隙很大，液体摩擦尚好。

用于结合件材料线膨胀系数显著不同处。

如光学测长仪与光学零件的配合H11/c11 C11/h11 配合间隙非常大，液体摩擦较差，易产生紊流的配合。

用于转速很低，配合很松的配合。

常用于大间隙、大公差的外露组件及装配很松之处H8/d8 D8/h8 间隙比较大，液体摩擦良好，带层流。

用于精度不高、高速及载荷不高的配合，高温条件下的转动配合以及由于装配精度不高而引起偏斜的连接H9/d9 D9/h9 间隙很大的灵活转动配合，液体摩擦情况尚好，用于精度非主要要求时，或有大的温度变动，高速或大的轴颈压力等情况的转动配合，如一般通用机械中的平键连接，滑动轴承及较松的皮带轮等的配合H10/d10 D10/h10 间隙很大的松动配合，液体摩擦情况尚好。

如一般比较松的皮带轮及滑动轴承等的配合H11/d11 D11/h11 液体摩擦稍差：适用于间隙变动较大的工作条件及不重要的传动配合，亦用于不重要的固定配合和滑动配合，如减速器壳孔和法兰盘，以及螺栓连接等的配合H8/e7 E8/h7 液体摩擦良好，较松的转动配合,如风扇电机中的配合,以及气轮发电机、大电动机的高速轴承的配合H8/e8 E8/h8 H8/e8配合性质与H8/e7相同，但其间隙变动范围更大一些，适用于高转速，载荷不大，方向不变的轴与轴承的配合，或者属于中等转速，但轴比较长的情况，以及有三个以上支承的情况。

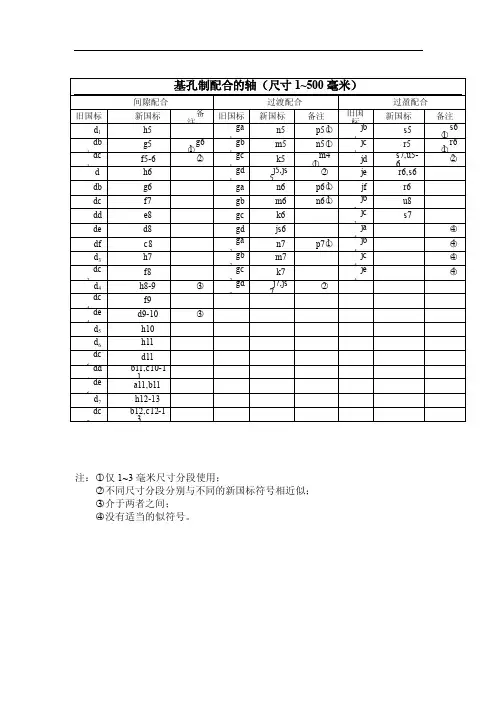

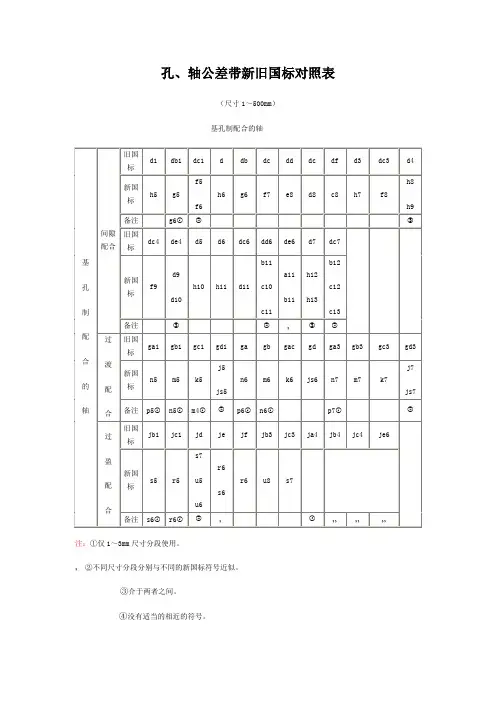

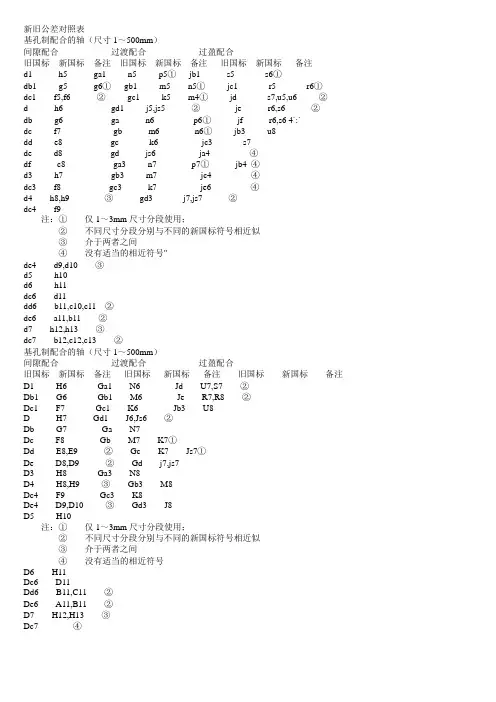

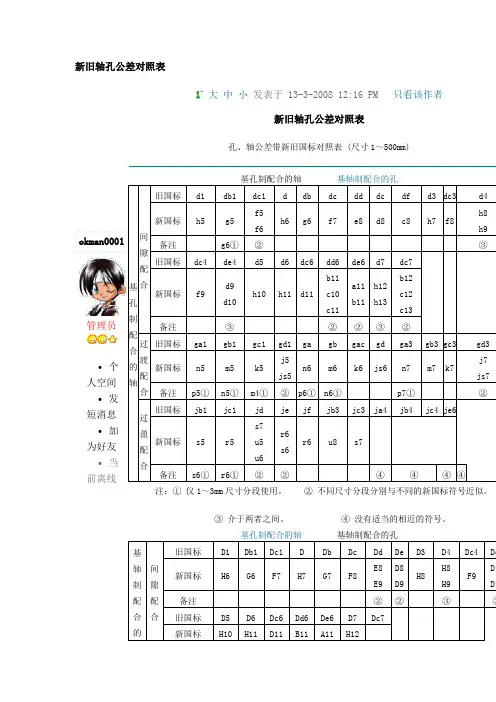

新旧公差对照表基孔制配合的轴（尺寸1～500mm）间隙配合过渡配合过盈配合旧国标新国标备注旧国标新国标备注旧国标新国标备注d1 h5 ga1 n5 p5①jb1 s5 s6①db1 g5 g6①gb1 m5 n5①jc1 r5 r6①dc1 f5,f6 ②gc1 k5 m4①jd s7,u5,u6 ②d h6 gd1 j5,js5 ②je r6,s6 ②db g6 ga n6 p6①jf r6,s6 4`:`dc f7 gb m6 n6①jb3 u8dd e8 gc k6 jc3 s7de d8 gd js6 ja4 ④df c8 ga3 n7 p7①jb4 ④d3 h7 gb3 m7 jc4 ④dc3 f8 gc3 k7 je6 ④d4 h8,h9 ③gd3 j7,js7 ②dc4 f9注：①仅1～3mm尺寸分段使用；②不同尺寸分段分别与不同的新国标符号相近似③介于两者之间④没有适当的相近符号"de4 d9,d10 ③d5 h10d6 h11dc6 d11dd6 b11,c10,c11 ②de6 a11,b11 ②d7 h12,h13 ③dc7 b12,c12,c13 ②基孔制配合的轴（尺寸1～500mm）间隙配合过渡配合过盈配合旧国标新国标备注旧国标新国标备注旧国标新国标备注D1 H6 Ga1 N6 Jd U7,S7 ②Db1 G6 Gb1 M6 Je R7,R8 ②Dc1 F7 Gc1 K6 Jb3 U8D H7 Gd1 J6,Js6 ②Db G7 Ga N7Dc F8 Gb M7 K7①Dd E8,E9 ②Gc K7 Js7①De D8,D9 ②Gd j7,js7D3 H8 Ga3 N8D4 H8,H9 ③Gb3 M8Dc4 F9 Gc3 K8De4 D9,D10 ③Gd3 J8D5 H10注：①仅1～3mm尺寸分段使用；②不同尺寸分段分别与不同的新国标符号相近似③介于两者之间④没有适当的相近符号D6 H11Dc6 D11Dd6 B11,C11 ②De6 A11,B11 ②D7 H12,H13 ③Dc7 ④。

内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的等级。

标准公差分为20级，即IT01，IT0，IT1，…，ITI8。

其尺寸精确程度从IT01到ITI8依次降低。

标准公差的具体数值可查表得到。

2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。

即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。

国家标准对孔和轴均规定了28个不同的基本偏差。

基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。

下图是孔和轴的28个基本偏差系列图。

从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。

孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。

JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。

基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端则是开口的，即公差带的另一端取决于标准公差（IT）的大小。

7-6 极限与配合按零件图要求加工出来的零件，装配时不需要经过选择或修配，就能达到规定的技术要求，这种性质称为互换性。

零件具有互换性，便于装配和维修，有利于组织生产协作，提高经济效益。

建立极限与配合制度是保（GB/T1800、证零件具有互换性的必要条件。
