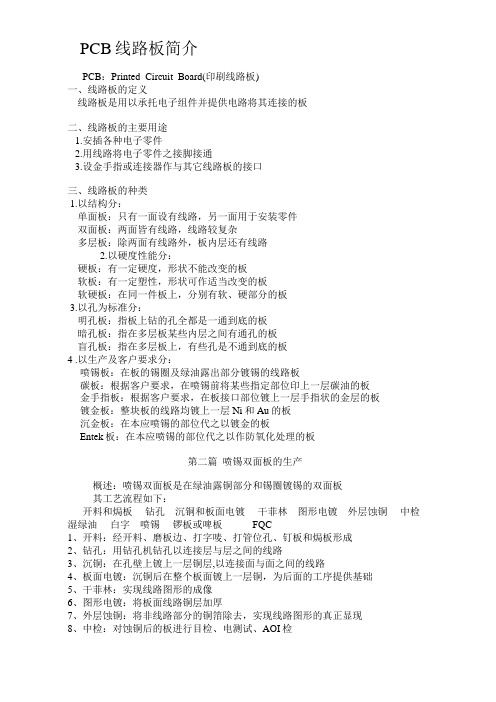

印刷线路板简介

pcb线路板生产工艺PCB（Printed Circuit Board）即印刷线路板，是由一层或多层铜箔通过化学方法镀在绝缘基板上形成导线图形，并经过穿孔、切割、抄板等工艺形成电子元器件的载体。

下面就是PCB线路板生产过程的一般工艺流程。

1. 设计和排版：根据电子元器件的需求，设计师使用计算机辅助设计（CAD）软件进行电路图绘制和排版，将每个元器件的连接关系转化为物理图形。

2. 制作内层板：首先，根据设计图将所需的铜箔铺在导电层上，然后使用光刻技术将电路图形影射到铜箔上，形成导线图案。

接下来使用蚀刻工艺将不需要的铜箔腐蚀掉，形成电路的导电层。

3. 穿孔和插孔：用钻床或激光机根据设计需求在导电层上钻孔，为后续元器件的插入和连接留下位置。

4. 外层处理：将制作好的内层板与特殊树脂层叠压，形成多层板。

然后将铜箔覆盖在多层板的两侧，形成外层的导电层。

5. 图形绘制：根据设计图样使用丝网印刷或沉积技术，在PCB表面覆盖一层保护性的绿漆，并在需要焊接元器件的位置印刷焊接垫带。

6. 固化和剪裁：将PCB放入烘箱中固化绿漆，以保证其质量。

然后使用模切机将大块板材切割成所需要的尺寸。

7. 分析测试：对PCB进行分析测试，检查焊接点和电路的稳定性和可靠性。

8. 表面处理：在需要焊接元器件的位置上使用化学镀金或Hot Air Leveling技术进行表面处理，以提高导电能力和耐腐蚀能力。

9. 测试：将PCB连接到测试设备，进行电气测试、短路测试、绝缘测试等，确保PCB的质量和功能正常。

10. 最终组装：将PCB与其他电子元器件组装在一起，形成完整的电子产品。

以上是PCB线路板生产的一般工艺流程，不同制造商可能会有所不同。

此外，为了提高生产效率和产品质量，对于复杂的PCB线路板，通常会采用自动化设备进行生产，以提高生产效率和降低成本。

PCB（印刷线路板）工艺流程PCB（Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。

由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

1、开料（CUT）开料是把原始的覆铜板切割成能在生产线上制作的板子的过程。

（1）UNIT：UNIT是指PCB设计工程师设计的单元图形。

（2）SET：SET是指工程师为了提高生产效率、方便生产等原因，将多个UNIT拼在一起成为的一个整体的图形。

也就是我们常说的拼板，它包括单元图形、工艺边等等。

（3）PANEL：PANEL是指PCB厂家生产时，为了提高效率、方便生产等原因，将多个SET拼在一起并加上工具板边，组成的一块板子。

2、内层干膜（INNER DRY FILM）内层干膜是将内层线路图形转移到PCB板上的过程。

在PCB制作中我们会提到图形转移这个概念，因为导电图形的制作是PCB制作的根本。

所以图形转移过程对PCB制作来说，有非常重要的意义。

内层干膜包括内层贴膜、曝光显影、内层蚀刻等多道工序。

内层贴膜就是在铜板表面贴上一层特殊的感光膜，就是我们所说的干膜。

这种膜遇光会固化，在板子上形成一道保护膜。

曝光显影是将贴好膜的板进行曝光，透光的部分被固化，没透光的部分还是干膜。

然后经过显影，褪掉没固化的干膜，将贴有固化保护膜的板进行蚀刻。

再经过退膜处理，这时内层的线路图形就被转移到板子上了。

其整个工艺流程如下图。

对于设计人员来说，我们最主要考虑的是布线的最小线宽、间距的控制及布线的均匀性。

因为间距过小会造成夹膜，膜无法褪尽造成短路。

线宽太小，膜的附着力不足，造成线路开路。

所以电路设计时的安全间距（包括线与线、线与焊盘、焊盘与焊盘、线与铜面等），都必须考虑生产时的安全间距。

（1）前处理：磨板磨板的主要作用：基本前处理主要是解决表面清洁度和表面粗糙度的问题。

去除氧化，增加铜面粗糙度，便于菲林附着在铜面上。

PCB印刷电路板的基础知识PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的电路基板。

PCB的主要作用是连接电子元件，使之按照设计布局形成电路，从而实现产品的功能。

PCB作为电路基础，其制作与设计显得尤为重要。

下面将介绍PCB印刷电路板的基础知识。

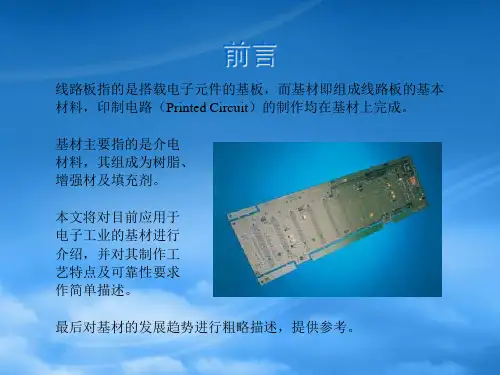

一、PCB的基本组成PCB的主要组成部分包括：1.基板：PCB的主体部分，也是电路制作的基础，通常采用玻璃纤维布层基材（FR-4），也有用聚酰亚胺材料（PI）的情况。

它主要有两面，一面是铜层，其它面或表面（Overcoat）。

2.导线：是PCB的重要组成部分。

铜箔被刻化为所需要的导线形状，连接到设备电子元件上。

3.焊盘：焊接所需的金属制片，主要是连接电子元件和PCB的桥梁。

4.连接板：PCB上稳定焊点，连接线路板和电子元件，为电子元件与PCB的连接以及线路板间连接贡献。

5.印刷油墨层：是特殊化学成分的油墨，覆盖在PCB上，进行标记和保护金属表面，防止不需要照明的PCB被腐蚀化。

在整个PCB制作过程中，以上组成部分协同工作，协同完成电子设备端口和功能点的连接。

二、PCB的板面类型PCB板面有单面板、双面板、多层板，以及带有不同类型电路元器件的特殊板等常见类型。

1.单面板：单面板只有一面铜箔，大大简化了PCB的加工难度。

单面板通常用于一些较为简单的电子元件的制作，如无源电路，它的成本较低，制作简单，运用广泛。

2.双面板：双面板具有两面铜箔，使得元器件更加紧密地集成在一起，从而节省了空间，提高了PCB设备的容量。

通常双面板连接电子元件会更加有序，电路布局更加紧凑，可以恰当降低电路的串扰和干扰。

3.多层板：多层板是一种比单双面板更复杂的电路板，由多个铜箔层依次交替层叠形成。

多层板通常被用于高端电子设备的制作，比如汽车电子仪器、工业机械等领域，它比双面板的容量更大，电路接口更加多样，且性能稳定。

三、PCB板面制作PCB板面制作主要包括光阻覆盖、化学腐蚀、钻孔、镀铜、喷錫等步骤。

PCB的定义、用途、类型、制程简介1．PCB的定义1.1. PCB为Printed Circuit Board的缩写，即为印刷电路板。

1.2. 是利用印刷技术及腐蚀技术制造出来的，可用来将零件互相连接及作为支持零件的东西。

2．PCB的用途2.1. 主要为连接线路，支持零件。

2.2. 英国1903 Hansen 氏公司首创印刷电路板之河，是改变以往利用焊枪，铬铁在金属制底盘维或氧树脂纤维布的覆铜板上。

同时伴随着积集电路（IC）及大型积集电路（ＬＳＩ），和半导体的产生，而使ＰＣＢ的电路（回路）变得高密集化，使整个装配件变得体积小型化，重量轻量化，质量高信赖度；从而为人类科技技术的进行作出了巨大贡献。

2.3. PCB 广泛用于军民工商医各行业如A. 家用电器：电视机，VCD，录像机，立体唱机，收音机，B．工商业：传真机，电话机，电脑，收银机等。

C．军界通讯：航空，航天（人造卫星等）D．医疗界：CT扫描机等。

3．PCB类型3.1. PCB主要分为单面板，双面板，多层板三大类。

3.2. 单面板又分为：A：普通面板。

B：碳油板。

C：假双面板（普通假双面与碳油假双面两种）D：碳油/银油贯孔板。

3.3. 双面板又分为：A：普通面板。

B：铅锡板（T/L板）C：铜板（Cu板）3.4. 各类PCB名词解释。

3.4.1 普通单面板：即只有一面是铜皮线路的板称之。

3.4.2 碳油板：即除了铜皮线路以外，另有碳油附着于板上。

3.4.3 假双面板：指两面都有铜皮线路，但孔内无金属将两面线路连通的板称之。

3.4.4 碳油/银油贯孔板：在假双面板的础上，再将孔内灌满银油或碳油将两面线路连通。

3.4.5 金板：即PCB 完成后最表面的金属为Au（金）的板称之。

3.4.6 铅锡板：即PCB完成后最表面的金属为铅锡的板称之。

3.4.7 铜板：即PCB完成后最表面的金属为Cu的板称之。

4. PCB制程简介4.1. 单面板制程。

4.1.1普通单面板排料开料钻丝印管位孔底油执漏蚀板灯箱绿油白字钻啤管位啤板E-TEST（需要时）V-CUT（需要时）过松香FQC 包装出货4.1.2. 碳油板排料开料钻丝印管位孔底油执漏蚀板灯箱绿油白字印绝缘油（需要时）印碳油印保护油（需要时）钻啤管位孔啤板E-TEST（需要时）V-CUT（需于要时）过松香FQC 包装出货4.1.3 假双面板（普通）排料开料钻丝印管位孔底油(第一面印好后，钻对位孔，再印第二面) 执漏蚀板灯箱绿油白字钻啤板管位啤板E-TEST（需要时）V-CUT（需要时）过松香FQC 包装出货4.1.4. 碳油/银油贯孔板排料开料电脑钻孔底油执漏蚀板灯箱绿油白字碳/银油贯孔印保护油（需要时）啤板E-TEST（需要时）V-CUT（需要时）过松香FQC 包装出货4.2. 双面板制程4.2.1. 金板排料开料（啤角，磨边，烤板）钻孔沉铜线路（底油/干菲林）执漏电镀（Au+电Ni+电Cu）蚀板（先退油墨或干膜洗后蚀板）灯箱绿油（或湿菲林）白字啤板（需要时V-CUT或锣金手指）E-TEST FQC 包装出货4.2.2. 铅锡板排料开料（啤角，磨边，烤板）钻孔沉铜线路（底油/干菲林）执漏电镀（Au+电T/L）蚀板（先洗油墨或干膜洗后蚀板）退铅锡灯箱绿油（或湿菲林）喷锡白字啤板（需要时V-CUT或锣金手指）E-TEST FQC 包装出货4.2.3. 铜板排料开料（啤角，磨边，烤板）钻孔沉铜线路（底油/干菲林）执漏电镀（Cu+电T/L）蚀板（先洗油墨或干膜洗后蚀板）退铅锡灯箱绿油（或湿菲林）喷锡白字啤板（需要时V-CUT）E-TEST FQC 包装出货4.3. 各工序名词解释4.3.1. 单面4.3.1.1. 排料：即是将客户提供的单只（PCS或UNIRT）PCB图形拼成有利于本公司生产的大片（PNL）（1PNL内含数个单只UNIRT）。
