气动隔膜泵型号意义及参数

气动隔膜泵型号意义及技术参数气动隔膜泵是一种利用压缩空气驱动的特殊泵，其工作原理是通过压缩空气对泵体内的弹性隔膜施加力量，从而实现吸入和排放液体的目的。

气动隔膜泵的型号意义和技术参数对用户选型和使用具有重要的指导作用。

下面将详细介绍气动隔膜泵型号意义及技术参数。

1.功能标志：气动隔膜泵的功能标志一般分为A、B、C、D四个级别，分别代表泵的功能特点和适用范围。

例如，A级代表防爆型，B级代表自吸型，C级代表耐高温型，D级代表食品级等。

2.泵口径：气动隔膜泵的口径一般是指进出口的管道直径。

根据不同的使用需求，可以选用不同的口径规格。

常见的口径规格有1/4英寸、1/2英寸、3/4英寸、1英寸、2英寸等。

3. 排量：排量是气动隔膜泵性能的重要参数之一，用于表示单位时间内泵所能排出的流体体积。

排量的大小与泵的尺寸和结构有关，通常用L/min或GPM（Gallon per minute）单位来表示。

4.工作压力：气动隔膜泵的工作压力是指泵在正常工作状态下所能耐受的最高压力。

工作压力的大小与泵的结构、材质以及使用环境等有关。

常见的工作压力范围有0.1MPa-0.8MPa、0.2MPa-1.2MPa等。

5.材质：气动隔膜泵的材质一般分为金属和非金属两种。

金属材质一般包括铝合金、不锈钢等，具有耐腐蚀、耐高温等特点；非金属材质一般包括聚丙烯、聚四氟乙烯等，具有耐腐蚀、耐磨损等特点。

根据泵的具体使用环境和介质特性，选择合适的材质，以提高泵的使用寿命和稳定性。

除了上述型号意义外，气动隔膜泵的技术参数也是用户选型和使用时需要考虑的关键因素。

常见的技术参数包括：1.最大扬程：指气动隔膜泵在最大工作压力下，能够达到的最大扬程高度，单位一般是米（m）。

2.最大吸程：指气动隔膜泵在最大工作压力下，能够达到的最大吸程高度，单位一般是米（m）。

3. 最大颗粒直径：指气动隔膜泵所能通过的最大颗粒的直径大小，单位一般是毫米（mm）。

4.最大介质温度：指气动隔膜泵所能耐受的最高介质温度，单位一般是摄氏度（℃）。

气动隔膜泵型号意义及技术参数一、气动隔膜泵产品概述:气动隔膜泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。

2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、可输送较粘的液体(粘度在1万厘泊以下)：1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。

二、气动隔膜泵产品优点:气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。

2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：4、该泵无旋转部件，没有轴封，隔膜泵|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

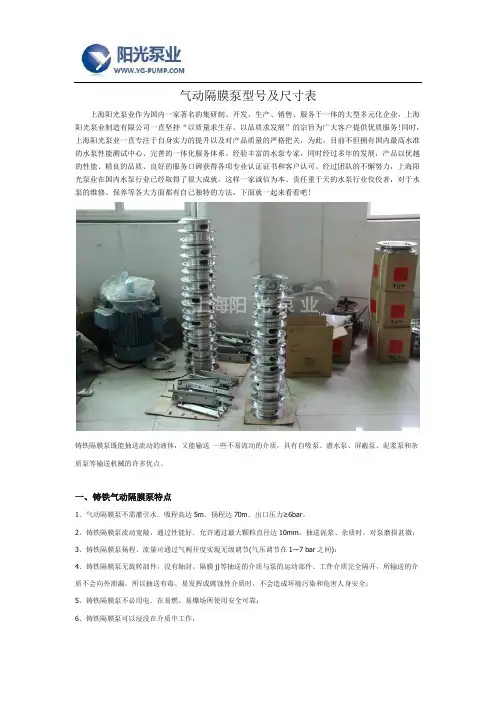

气动隔膜泵型号及尺寸表上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!铸铁隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

一、铸铁气动隔膜泵特点1、气动隔膜泵不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。

2、铸铁隔膜泵流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质时，对泵磨损甚微；3、铸铁隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：4、铸铁隔膜泵无旋转部件，没有轴封，隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、铸铁隔膜泵不必用电．在易燃、易爆场所使用安全可靠；6、铸铁隔膜泵可以浸没在介质中工作：7、铸铁隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、气动双隔膜泵结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、铸铁隔膜泵可输送较粘的液体(粘度在1万厘泊以下)：1 0、铸铁隔膜泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉就为大家讲解一下关于气动泵的一些性能参数方面的问题，好让大家在日后的选型中能够更加的方便，下面就请大家跟着小编一起来看看下面的内容吧。

一、气动隔膜泵概述：气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

二、气动隔膜泵型号意义：qby:气动隔膜泵型号3:第三代40:进料口径p:过流部件材质f：隔膜材质f：阀球f：阀座三、气动隔膜泵的规格详解：上海沈泉隔膜泵厂家目前已经形成一定的生产规模，厂家一共有着十三种规格直径，分别是DN10mm，DN15mm，DN20mm，DN25mm，DN25Amm，DN32mm，DN40mm，DN50mm，DN65mm，DN80mm，DN100mm，DN125mm，DN150mm。

有四种材质，分别是塑料、铝合金、铸铁、不锈钢。

特别适用于高粘度、易燃、剧毒的腐蚀性液体抽送应用于食品、制药、化工工程。

隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。

以满足不同用户的需要。

当然我们也可以根据用户的需求进行定制。

四、气动隔膜泵型号及规格选型表：五、气动隔膜泵结构图纸：好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

若是大家还想了解更多相关泵类知识，可持续关注本站，沈泉将会为大家持续更新更多相关知识内容。

【QBY系列不锈钢气动隔膜泵】产品:【QBY系列不锈钢气动隔膜泵】产品介绍：生产的QBY系列气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。

隔膜泵是一种容积式泵，采用压缩空气为动力源，它集自吸泵、屏蔽泵、杂质泵、潜水泵等多种泵的优点与一身。

对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

本厂目前已形成系列化生产，共有八种规格直径：Φ10mm(3/8'')、Φ15mm(1/2'')、Φ25mm(1'')、Φ40mm(3/2'')、Φ50mm(2'')、Φ65mm(5/2'')、Φ80mm(3'')、Φ100mm(4'')。

三种材质、铝合金、铸铁、不锈钢。

隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。

以满足不同用户的需要。

该泵以被国内石油、化工、电子、陶瓷、纺织系统单位广泛采用，安装在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。

【QBY系列不锈钢气动隔膜泵】型号意义：【QBY系列不锈钢气动隔膜泵】主要特点：1、无轴封、无泄漏、流道宽敞,所以输送含颗粒，高粘度(粘度可达1万厘泊)，易挥发和腐蚀性介质时，不会造成环境污染和危害人身安全。

2、无旋转部件，通过性能好，允许通过最大颗粒直径达10mm。

液体无剪切流动，泵自身部件磨损小。

对输送物损伤小，可输送污泥和生命体如小鱼苗之类。

3、不需灌引水，自吸能力强，吸程高达7m，长时间干呼吸，对泵不损坏。

一旦超负荷，泵便会自动停机，负荷恢复正常时，能自动启动运行，具有自我保护功能（电动泵无此功能）。

4、气动泵扬程达50m，电动泵达30m，出口压力最大可达0.6mpa。

扬程、流量可通过气阀开度实现无级调节，气压调节在1-7kgf/cm2之间。

电动泵无此功能，进口需装调节阀控制。

隔膜泵型号意义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QBY-B型气动隔膜泵产品概述：本单位生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近，QBY气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等瑜送机械的许多优点。

1、不需灌引水，吸程高达7M，扬程达50M，出口压力≥6kgf/cm2。

2、流动宽蔽，通过性能好，允许通过最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。

3、扬程、流量可通过气阀开度实现无级调节。

(气压调节在1-7kg/cm2之间)。

4、该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。

5、不必用电，在易燃、易爆场所使用安全可靠。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

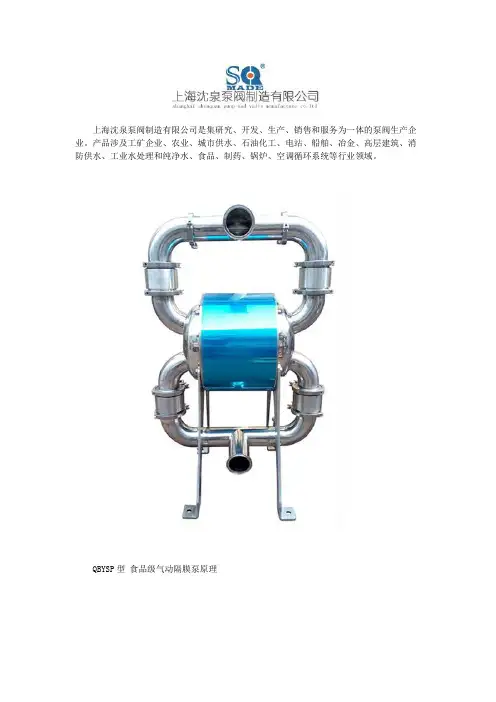

QBYSP型食品级气动隔膜泵原理QBYSP型食品级气动隔膜泵左右各装有一块隔膜，由中心联杆将其连结成一体。

压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。

一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

在压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁;室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。

QBYSP型食品级气动隔膜泵与其他隔膜泵Z明显的不同在于配气阀结构。

QBYSP食品级气动隔膜泵气阀结构取消了传统的“O”形环和柱形阀结构的配气阀。

采用三相先导式，消除了阀死点和泵停机现象。

提供了正确可靠的换向信号来避免停机和更快换向是泵具有更大的流量，提供了输送性能是脉冲更小，流动更稳。

QBYSP食品级气动隔膜泵设计简单、高可靠地空气换向发，能保证不停机而发生安规的停车费用，所有空气阀部件可在不拆开流动部分的情况下惊醒更换。

铝质部件经特殊处理能换低于不洁空气造成腐蚀换向阀中塑料材质的滑块坚固耐。

QBYSP型食品级气动隔膜泵用途1.饮料工业：发酵、槽渣、热果浆、蛇麻子液、糖浆、浓缩物、气液混合、酒、果汁、果酱、玉米浆、牛奶、汽水、可口可乐、冰棍、雪糕、冰激凌;2.制药工业:各类药液、血液制品、生物制品、糖衣、各类软膏、葡萄糖、口服液等、植物萃取液、片状物、药膏、酒精、过滤辅助物、超过滤、血浆、废溶剂。

3.乳制品工业：牛奶、乳酪、凝乳、黄油、水果酸奶、冰淇淋、各种油脂、各种稳定剂等。

气动隔膜泵型号意义及参数气动隔膜泵型号意义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QBK型气动隔膜泵产品概述:QBK气动隔膜泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。

2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。

常见气动隔膜泵的特点与技术参数一、常见气动隔膜泵的特点：1、耐磨，耐腐蚀，清洗方便无死角，使用寿命长的设计。

2、可以空运转，可变流量控制。

3、极少的零配件，减少维修成本和停机时间。

4、自吸（干吸）可达高达5米，坚固，强韧。

5、自润滑，不易污染的气阀组件。

6、无电路设计，使用于防暴场合。

二、常见气动隔膜泵的技术参数：1、气动隔膜泵（RW-50）材质：多种品牌：如迪型号RW50适用范围：石油、化工、水处理、环保、涂料等产品别名2：英寸金属隔膜泵流量34080（m3／h）空气消耗量：4.9m3／min最大供气压力：8.4MPa允许颗粒值：6.3（mm）吸程：5.48（m）出口压力：8.4（Mpa）扬程5.48（m）流体压力可达120psi专利的空气阀，可在线维修，并无需打开内腔环氧涂层可抵御恶劣的工作环境。

2、气动隔膜泵（100E-CTFE）主休结构材质：Boxer100E-CTFE吸入排出口G11/2'压缩空气入口G1/2'最大干吸高度6m最大扬程70m高大流量40|/min最大空气供给压力7bar允许通过最大颗粒直径6mm净重pp21Kg最高温度60℃ECTFE32Kg最高温度90℃主体结构材质不同，会略有差异3、气动隔膜泵（VA40PPPPTFTF）常用型号：VA08～80-PP-PP-TF-TF，VA08～80AL-GE-GE-GE，VA08～80AL-SP-SP-SP，VA08～80-AC-AC-TF-TF特点：1)、无油式气压室，免润滑2)、气压室采陶瓷气阀，耐磨性高3)、低压、慢速运转，绝不卡机4)、中心轴为不锈钢材质，耐腐蚀，膜片寿命长5)、气压室皆有阳极处理及环氧树脂被覆，耐腐蚀性佳，适合高污染场合使用6)、铝合金材质皆有阳极处理7)、零件少、组装容易8)、自吸能力强流量范围：18.9L／min～62.5m3／h材质：聚丙烯（PP）、聚偏氟乙烯、铝合金、SS316L、铸铁、乙缩醛（AC）、尺寸：1／4'、3／8'、1／2'、3／4'、1'、1-1／2'、2'、3'。

气动隔膜泵型号参数及使用
概述
气动隔膜泵的原理其实很简单，就是利用压缩空气或其它介质将实际机械泵的腔体上下密封，从而在气缸上下来回活塞的作用下，上下的腔体被连续的完全通气和封闭，利用工作介质的重力推动，从而实现一次双向流动，从而达到连续、无死角、不变形的泵出液的目的。

气动隔膜泵通常由泵头和驱动部分组成，承受的压力一般为80-10bar，外壳采用不锈钢或其它不锈钢，主要用于高温、高压、有毒有害液体、易燃液体的输送，它的特殊特性可以让液体长期不发生混合、污染、腐蚀等，并且可以大量工作，减少维护和操作成本，使多种介质输送更加安全、稳定、高效。

特性
1、高效率：气动隔膜泵采用先进的流阀，可以有效地提高能量利用率，提高转速，提高系统的效率，有利于节能减排。

2、可维护性：气动隔膜泵可方便的维护，一般只要更换隔膜密封件就可以了，节省了维护成本。

3、体积小：气动隔膜泵采用先进的壳体设计，小巧精致，可以有效的减少外形尺寸，便于安装和运输。

4、耐腐蚀：气动隔膜泵采用ss316不锈钢材质制作，耐腐蚀性能非常优良，使用寿命可达20年以上。

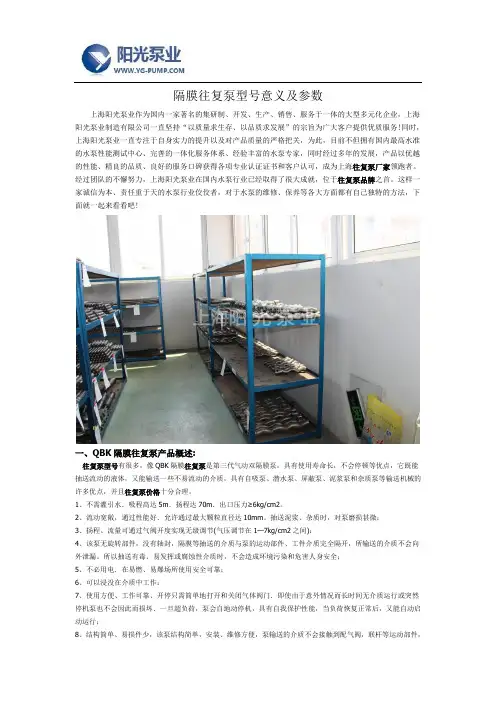

隔膜往复泵型号意义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可，成为上海往复泵厂家领跑者。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就，位于往复泵品牌之首。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QBK隔膜往复泵产品概述:往复泵型号有很多，像QBK隔膜往复泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点，并且往复泵价格十分合理。

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。

2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，9、可输送较粘的液体(粘度在1万厘泊以下)：1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。

几种常用隔膜泵的参数及型号隔膜泵是一种新型的压力泵，其结构简单、使用方便，适用于输送各种腐蚀性、致密性、粘度高的液体，是目前市场上应用最广泛的一种泵。

隔膜泵的型号和参数可以根据其用途来确定，以下是几种常用的隔膜泵型号及参数：1.QBK系列气动隔膜泵QBK系列气动隔膜泵是一种常用的隔膜泵型号，其参数如下：-流量范围：0-50m³/h-扬程范围：0-50m- 最高压力：8bar- 最大颗粒直径：10mm-温度范围：-15℃~120℃2.QBY系列气动隔膜泵QBY系列气动隔膜泵也是一种常用的隔膜泵型号，其参数如下：-流量范围：0-30m³/h-扬程范围：0-50m- 最高压力：8bar- 最大颗粒直径：6mm-温度范围：-15℃~120℃3.AODD系列气动隔膜泵AODD系列气动隔膜泵是一种高压高流量的隔膜泵型号，其参数如下：-流量范围：0-100m³/h-扬程范围：0-100m- 最高压力：16bar- 最大颗粒直径：15mm-温度范围：-15℃~150℃4.TEFEN系列电动隔膜泵TEFEN系列电动隔膜泵是一种电动驱动的隔膜泵型号，其参数如下：-流量范围：0-60m³/h-扬程范围：0-80m- 最高压力：15bar- 最大颗粒直径：8mm-温度范围：-10℃~120℃以上是几种常用的隔膜泵型号及参数，用户可以根据需求选择合适的型号进行购买和应用。

隔膜泵具有多种优点，如输送介质不会泄露、运行稳定、维护方便等，因此在化工、医药、食品等领域得到了广泛的应用。

希望以上信息能对您有所帮助。

气动隔膜泵规格参数表气动隔膜泵是一种广泛用于化学、制药、石油、造纸、纺织、试验室等行业的传输设备，它具有流量大、噪音低、抗腐蚀性能强等特点，满足各种特殊工况要求。

气动隔膜泵又称为充气隔膜泵，它是一种由油气推动的循环式膜片泵，将膜片隔离液体和气体的设备，主要用于送送低至恒温的液体，介质可以是例如水污水稀释物溶剂等，可投用于化学工业、石油、冶金、制药、食品、热能、市政给排水处理和各种污物处理等工况。

气动隔膜泵的主要技术参数如下：1、工作压力：气动隔膜泵的最大工作压力一般不大于2.5MPa；2、流量范围：气动隔膜泵的流量范围在1.2-1100L / min之间；3、压力损失：气动隔膜泵的压力损失一般不大于0.15MPa；4、工作温度：气动隔膜泵的工作温度一般不大于85℃；5、噪音：气动隔膜泵的噪音一般在50-72dB之间；6、电机功率：气动隔膜泵的电机功率一般不大于7.5KW；7、膜片材质：气动隔膜泵的膜片材料有聚四氟乙烯（PTFE）、聚氨酯（PA）、聚耐热烃（PEEK）、碳纤维、复合材料等多种；8、密封：气动隔膜泵的密封的主要有免维护密封和高强度气动密封；9、控制：气动隔膜泵的控制方式可以选择机械式、电子式等，并可以配备过载保护装置，可以防止设备过载损坏；10、外观：气动隔膜泵的外观一般有单机式、柜式、组合式等。

气动隔膜泵具有灵活的安装方式，可以满足多种工况的要求，其安装方式不仅可以提高设备的可靠性，而且能够有效降低用电量，并且它的运行成本也比其他传统设备低得多，非常省钱。

由于气动隔膜泵具有结构紧凑、运行可靠、耐温性佳、噪音低、抗腐蚀性能强等优点，因此它已成为当今化工、石油、造纸、热能、纺织、试验室等行业中被广泛应用的设备。

但是，在使用气动隔膜泵前，要根据实际工况来选择泵的规格参数，才能保证设备的安全、可靠、高效的运行。

综上所述，气动隔膜泵是一种极具商业价值的传输设备，它的使用可以满足各种特殊工况要求，根据工况来选择合适的规格参数是气动隔膜泵正常运行的前提。

气动隔膜泵型号及规格详解
1 隔膜泵
隔膜泵是一种能换压输送液体的设备，由动力源(如电动机)联接
泵头，控制马达，装配隔膜组构成，可以使获得事先所需的增压。

2 气动隔膜泵
气动隔膜泵是由内外壳，叶轮，隔膜组件和气动部件构成。

内外
壳安装了凸台，凹台和松套,隔膜组件可以安装在壳体上，由于隔膜在
气动作用下周期性放松和收紧，换压动作便由此发生。

气动隔膜泵具
有传动装置简单、可以调节介质及压力响应快、泵体温度低、结构紧凑、能输送腐蚀性的介质，以及造价较低，功耗较低等优点。

3 气动隔膜泵型号及规格
根据负责输送介质及承受压力，可以分为低压和中高压两大类。

中高压气动隔膜泵型号和规格有AMD19-85A、AMD19-110A、AMD19-132A、AMD19-160A等型号，输出对应为0.6～2.5MPa；低压气动隔膜泵型号
和规格有TPB20-119A、TPB20-146A、TPB20-173A、TPB20-200A等型号，输出对应为0.09～0.6MPa。

4 总结
气动隔膜泵具有传动装置简单、可以调节介质及压力响应快、泵
体温度低、结构紧凑等特点，系统安装之后即可实现对介质的换压功
能。

根据实际使用需要，气动隔膜泵分为低压系列和中高压系列，细分型号和规格让消费者在使用时可以选择最合适的产品。

气动隔膜泵型号参数及使用气动隔膜泵是一种利用压缩空气驱动的隔膜泵，采用空气驱动器来驱动隔膜泵工作。

它具有结构简单、无泄漏、耐腐蚀、灵活可靠、适用范围广等优点。

在工业生产中，气动隔膜泵常用于输送各种液体、混合物、半固体和高粘度液体。

1.泵体材质：气动隔膜泵的泵体材质通常分为铸铝、不锈钢、聚丙烯等多种材质。

铸铝材质适用于一般工业液体输送，不锈钢材质适用于腐蚀性液体输送，而聚丙烯材质适用于耐腐蚀性强的酸碱液体输送。

2.流量：气动隔膜泵的流量通常以立方米/小时或加仑/分钟等单位来表示。

流量大小取决于泵的尺寸和设计，一般流量范围在0.5-150立方米/小时或1.5-600加仑/分钟左右。

用户在选择时需要根据实际需求来确定所需流量。

3.扬程：气动隔膜泵的扬程通常以米或英尺来表示，它是泵能输送液体的最高高度。

扬程大小与泵的设计有关，一般扬程范围在50米左右。

4.最高温度：气动隔膜泵的最高温度参数指的是泵能够承受的最高工作温度。

这一参数在选择泵的时候尤为重要，因为不同液体的工作温度不同，如果超过泵的最高温度，则会对泵的正常工作产生影响。

5.最大颗粒直径：气动隔膜泵能输送的液体中可能会含有一些颗粒，最大颗粒直径就是指泵能够输送的最大颗粒直径。

这一参数通常为泵的设计参数，用户在选择时需要根据液体中颗粒的大小来确定。

6.进出口接口尺寸：气动隔膜泵的进出口接口尺寸即为连接管路的接口尺寸。

通常采用英寸或毫米来表示，根据用户实际需要选择合适的接口尺寸。

气动隔膜泵的使用方法相对简单，首先需要将泵的进出口与管路连接好。

然后通过控制气源的气压来驱动泵进行工作。

在使用过程中，需要定期检查泵的密封性能和气源系统的工作情况，保持良好的清洁状态，避免杂质进入泵内。

在使用液体有颗粒或高粘度液体时，需要特别注意对泵进行维护和清洗，以免颗粒或粘稠物堵塞泵体。

总结起来，气动隔膜泵的型号参数涵盖了泵体材质、流量、扬程、最高温度、最大颗粒直径和进出口接口尺寸等。

QBY气动隔膜泵型号定义及优点上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、第四代QBY型气动隔膜泵产品特点：本单位生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

二、第四代QBY型气动隔膜泵产品优点：QBY1气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。

2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质日寸，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：4、该泵无旋转部件，没有轴封，隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、可输送较粘的液体(粘度在1万厘泊以下)：10、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。

气动隔膜泵型号范文
常见的气动隔膜泵型号有：
1.AODD-A型气动隔膜泵：该型号气动隔膜泵具有体积小、重量轻、
结构简单、启动压力低、适应性强等特点。

适用于工业泄水、地下室泵站、紧急排水、抽沉积物、清洗水缸等领域。

2.QBY型气动隔膜泵：该型号气动隔膜泵的流量大、压力高、使用寿
命长，采用气驱动，适用于各种介质的输送。

广泛应用于化工、电力、纺织、食品、造纸、电子、环保等行业。

3.DBY型气动隔膜泵：该型号气动隔膜泵采用气动驱动，具有自吸、
隔膜无泄漏等特点，适用于输送各种强腐蚀、高粘度的介质。

常见于化工、石油、电力、食品、医药等行业。

4.NVS型气动隔膜泵：该型号气动隔膜泵采用双离心式隔膜结构，泵
体高剖面设计，气流动态和静态设计合理，性能稳定可靠，适用于输送各
种液体、粘稠液体、有颗粒的浆、化工废水等。

5.NYQ型气动隔膜泵：该型号气动隔膜泵适用于输送各种有机溶剂、
强酸、强碱、高浓度腐蚀性液体以及粘度较高的液体。

广泛应用于石油、
化工、印染、食品、制药等行业。

需要注意的是，在选择气动隔膜泵型号时需根据具体的使用场景和液
体的特性来进行选择，确保泵能够正常且高效地工作。

气动泵型号品牌及技术参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QBY-B型气动隔膜泵产品概述：本单位生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近，QBY气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等瑜送机械的许多优点。

1、不需灌引水，吸程高达7M，扬程达50M，出口压力≥6kgf/cm2。

2、流动宽蔽，通过性能好，允许通过最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。

3、扬程、流量可通过气阀开度实现无级调节。

(气压调节在1-7kg/cm2之间)。

4、该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。

5、不必用电，在易燃、易爆场所使用安全可靠。

不锈钢气动隔膜泵型号及参数一、型号：1.QBY型：QBY型不锈钢气动隔膜泵是一种常用的型号，适用于输送各种腐蚀性液体、高粘度液体、易燃易爆液体等。

该型号的气动隔膜泵具有结构紧凑、体积小、重量轻、运输和安装方便等优点。

2.QBK型：QBK型不锈钢气动隔膜泵是一种高压、大流量的型号，适用于输送大颗粒、高粘度、高温甚至易结晶的介质。

该型号的气动隔膜泵具有自吸能力强、耐腐蚀、耐高温、结构紧凑等特点。

3.QBY3型：QBY3型不锈钢气动隔膜泵是一种液压控制的型号，适用于需要使用液压进行控制的场合，如输送高粘度液体、易结晶液体、强腐蚀液体等。

该型号的气动隔膜泵具有操作方便、可靠性高、泵的结构简单等优点。

二、参数：1.流量范围：不锈钢气动隔膜泵的流量范围通常为0.5-35m³/h，可以根据用户的需求进行调整。

2.扬程范围：不锈钢气动隔膜泵的扬程范围为0-70m，可以根据用户的需求进行调整。

3.进出口直径：不锈钢气动隔膜泵的进出口直径通常为1/4"-4"，可以根据用户的需求进行调整。

4.使用温度：不锈钢气动隔膜泵的使用温度范围通常为-15℃至120℃，可以根据用户的需求进行调整。

5.泵体材质：不锈钢气动隔膜泵的泵体材质通常为不锈钢（304、316、316L），可以根据介质的特点和要求进行选择。

6. 最大颗粒直径：不锈钢气动隔膜泵的最大颗粒直径通常为1-10mm，可以根据用户的需求进行调整。

7.动力源：不锈钢气动隔膜泵的动力源为压缩空气，通常工作压力范围为0.2-0.7MPa，可以根据需要调整。

综上所述，不锈钢气动隔膜泵有多个型号可供选择，每个型号都具有不同的使用范围和参数。

用户可以根据自己的具体需求选择适合的型号和参数。
