中级配电线路工技能题库二版

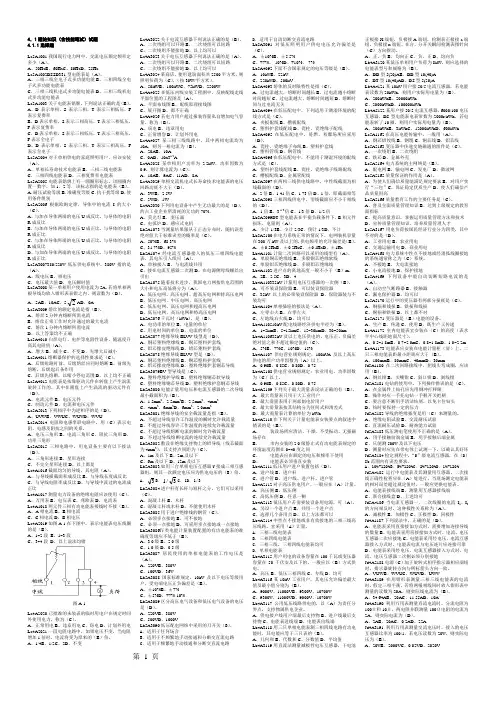

4．1理论知识（含技能笔试）试题4.1.1选择题La5A1001我国现行电力网中，交流电压额定频率定多少（A）。

A、50HzB、60HzC、80HzD、25HzLa5A1002DSSD331型电能表是（A）。

A、三相三线全电子式多功能电能B、三相四线全电子式多功能电能表C、三相三线机电式多功能电能表D、三相三线机电式多功能电能表La5A1003关于电能表铭牌，下列说法正确的是（B）。

A、D表示单相，S表示三相，T表示三相低压，F 表示复费率B、D表示单相，S表示三相高压，T表示三相低压，F表示复费率C、D表示单相，S表示三相低压，T表示三相高压，F表示全电子D、D表示单相，S表示三相，T表示三相高压，F 表示全电子La5A2004对于单相供电的家庭照明用户，应该安装（A）。

A、单相长寿命技术电能表B、三相三线电能表C、三相四线电能表D、三相复费率电能表La5A2005电能表铭牌上有一圆圈形标志，该圆圈内置一数字，如1、2等，该标志指的是电能表（B）。

A．耐压试验等级B．准确度等级C．抗干扰等级D．使用条件组别La5A2006根据欧姆定律，导体中的电流I的大小（C）。

A、与加在导体两端的电压U成反比，与导体的电阻R成反比B、与加在导体两端的电压U成正比，与导体的电阻R成正比C、与加在导体两端的电压U成正比，与导体的电阻R成反比D、与加在导体两端的电压U成反比，与导体的电阻R成正比La5A3007380/220V低压供电系统中，380V指的是（A）。

A、线电压B、相电压C、电压最大值D、电压瞬时值La5A3008某一单相用户使用电流为5A，若将单相两根导线均放入钳形表表钳之内，则读数为（D）。

A、5AB、10AC、52AD、0ALa5A3009熔丝的额定电流是指（B）。

A、熔丝2分钟内熔断所需电流B、熔丝正常工作时允许通过的最大电流C、熔丝1分钟内熔断所需电流D、以上答案均不正确La5A4010白炽电灯、电炉等电阻性设备，随温度升高其电阻值（A）。

配电线路工-中级工试卷满分：100一.单选题（每小题1.0分,共40.0分）1.正弦交流电的平均值等于（）倍最大值。

A.2B.π／2C.2/πD.0.707正确答案：C2.巡线人员发现室内导线断落地面或悬吊空中，应设法使行人靠近断线点（）以内，以免跨步电压伤人。

A.2mB.3mC.4mD.5m；正确答案：C3.交流回路仪表的精确度级应不低于（）级。

A.1.0B.1.5C.2.5D.3.0。

正确答案：C4.0.4kV金属氧化锌避雷器在做交接试验时，当用500V绝缘电阻表测量其绝缘电阻时，其绝缘电阻值不得小于（）MΩ。

A.0.5B.1.5C.2D.3。

正确答案：B5.欧姆定律告诉我们，（）是直流电路的重要元件参数。

A.电压B.电流C.电阻D.电导正确答案：C6.基尔霍夫第二定律（回路电压定律）：在复杂电路的任一闭合回路中，电动势的代数和等于各（）电压降的代数和。

A.电流B.电压C.电阻D.电功率。

正确答案：C7.电流周围产生的磁场方向可用（）确定。

A.安培定则B.左手定则C.楞次定律D.右手定则。

正确答案：A8.双杆式变压器台架适用容量（）及以下变压器的安装。

A.800kVAB.630kVAC.500kVAD.400kVA。

正确答案：D9.1～10kV架空配电线路定期巡视市区一般每月一次，郊区及农村（）。

A.每个月至少一次B.两个月至少一次C.每季至少一次D.每半年至少一次。

正确答案：C10.环形钢筋混凝土电杆制造质量，应符合现行国家标准中的规定：当放置地平面检查时，应无纵向裂缝，横向裂缝的宽度不应超过（）。

A.0.1mmB.0.1cmC.0.2mmD.0.2cm。

正确答案：A11.板桩式地锚，打入地中的方向，可分为垂直锚和斜向锚两种，其受力方向最好与锚桩（），而且拉力的作用点最好靠近地面，这样受力较好。

A.互成45°B.互成60°C.平行D.垂直。

正确答案：D12.架空配电线路的导线在针式绝缘子上固定时，绑扎用的绑线应选用与导线同金属的单股线，其直径不应小于（）。

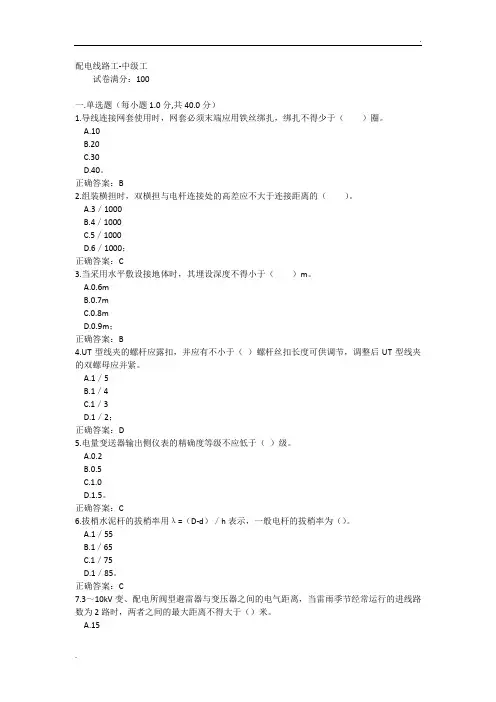

配电线路工-中级工试卷满分：100一.单选题（每小题1.0分,共40.0分）1.导线连接网套使用时，网套必须末端应用铁丝绑扎，绑扎不得少于（）圈。

A.10B.20C.30D.40。

正确答案：B2.组装横担时，双横担与电杆连接处的高差应不大于连接距离的（）。

A.3／1000B.4／1000C.5／1000D.6／1000；正确答案：C3.当采用水平敷设接地体时，其埋设深度不得小于（）m。

A.0.6mB.0.7mC.0.8mD.0.9m；正确答案：B4.UT型线夹的螺杆应露扣，并应有不小于（）螺杆丝扣长度可供调节，调整后UT型线夹的双螺母应并紧。

A.1／5B.1／4C.1／3D.1／2；正确答案：D5.电量变送器输出侧仪表的精确度等级不应低于（）级。

A.0.2B.0.5C.1.0D.1.5。

正确答案：C6.拔梢水泥杆的拔梢率用λ=（D-d）／h表示，一般电杆的拔梢率为（）。

A.1／55B.1／65C.1／75D.1／85。

正确答案：C7.3～10kV变、配电所阀型避雷器与变压器之间的电气距离，当雷雨季节经常运行的进线路数为2路时，两者之间的最大距离不得大于（）米。

A.15B.23C.27D.30。

正确答案：B8.配电网是指（）。

A.从输电网或地区电厂接受电能；B.通过配电设施就地分配给各类客户；C.通过配电设施逐级分配给各类客户的电力网；D.从输电网或地区电厂接受电能，通过配电设施就地或逐级分配给各类客户的电力网。

正确答案：D9.在一个由恒定电压源供电的电路中，负载电阻R增大时，负载电流（）。

A.增大B.减小C.恒定D.基本不变。

正确答案：B10.电流周围产生的磁场方向可用（）确定。

A.安培定则B.左手定则C.楞次定律D.右手定则。

正确答案：A11.以下说法错误的是（）。

A.电路中有感应电流就有感应电势产生B.自感电势的一种C.互感是电磁感应的一种D.电路中有感应电势，必有感应电流。

正确答案：D12.纯电感电路的电压与电流频率相同，电流的相位滞后于外加电压u为（）。

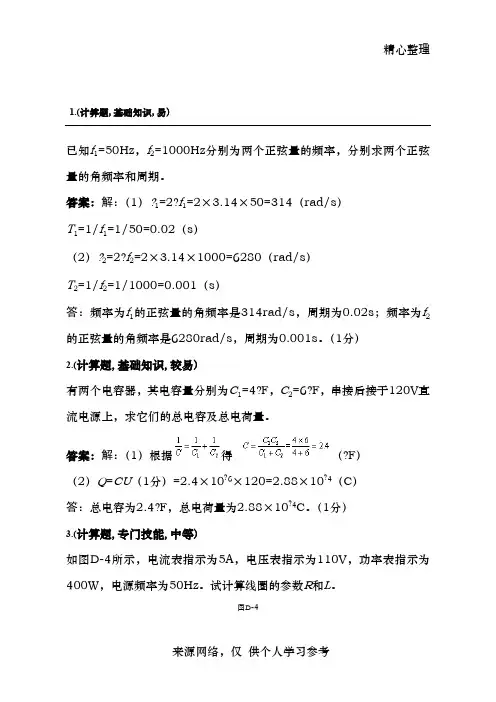

精心整理1.(计算题,基础知识,易)已知f1=50Hz，f2=1000Hz分别为两个正弦量的频率，分别求两个正弦量的角频率和周期。

）根据得3.(计算题,专门技能,中等)如图D-4所示，电流表指示为5A，电压表指示为110V，功率表指示为400W，电源频率为50Hz。

试计算线圈的参数R和L。

图D-4答案：解：（1）（?）（2）（?）（?）：（5.(计算题,专业知识,较易)某35kV线路，耐张杆分别用4片泄漏距离L0=290mm的悬式绝缘子挂装，试求其泄漏比距?。

答案：解：（1）总泄漏距离L=L0m=290×4=1160（mm）（2）泄漏比距?=L/U e=1160/35=33.1（mm/kV）=3.31（cm/kV）答：其泄漏比距?为3.31cm/kV。

（0.5分）6.(计算题,专业知识,易)有一横担拉杆结构如图D-5所示，边导线、绝缘子串、金具总质量G=250kg，横担及斜拉杆重量不计，试说明AC、BC各自受力大小是多，则可点盏数由得8.(计算题,专业知识,较易)某变压器额定容量为100kVA，额定电压U N1=6300V，U N2=400V，Yyn0接法，现将电源由原来的6300V改变成10000V，若保持低压绕组匝数不变，即N2=40匝，求原来的高压绕组是多少匝？新的高压绕组为多少匝？答案：解：（1）原来的高压绕组匝数为（匝）（2）新的高压绕组匝数为（匝）答：原来的高压绕组是630匝，新的高压绕组为1000匝。

功率以及额定效率。

==）额定效率为考虑到材料损耗，砂、石、水泥的材料数量是多少？（材料损耗系数：水泥7%；砂18%；石子15%）答案：解：（1）水泥27.6+27.6×7%=29.53（t）（2）砂70.5+70.5×18%=83.19（t）（3）石子123.75+123.75×15%=142.31（t）答：水泥、砂、石的材料数量分别是29.53、83.19、142.31t。

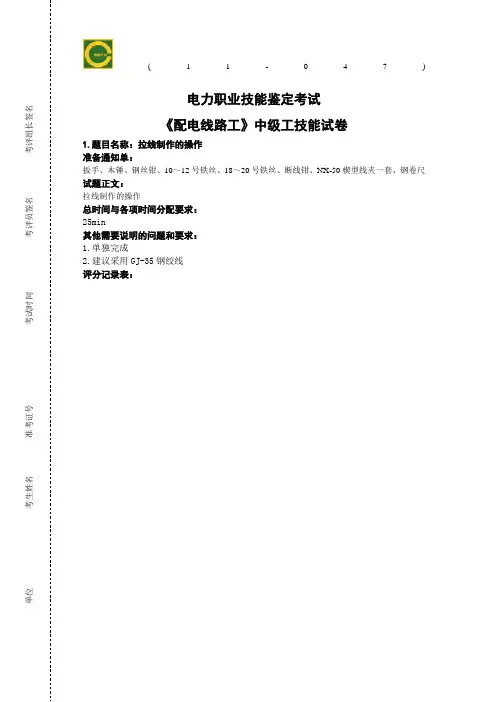

(11-047)电力职业技能鉴定考试 《配电线路工》中级工技能试卷1.题目名称：拉线制作的操作 准备通知单：扳手、木锤、钢丝钳、10～12号铁丝、18～20号铁丝、断线钳、NX-50楔型线夹一套、钢卷尺试题正文：拉线制作的操作总时间与各项时间分配要求： 25min其他需要说明的问题和要求： 1.单独完成2.建议采用GJ-35钢绞线 评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________2.题目名称：承力三联铁桩锚的安装 准备通知单：1试题正文：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名________________承力三联铁桩锚的安装总时间与各项时间分配要求： 40min其他需要说明的问题和要求：1.根据受力方向的要求，独立布置安装2.派人协助扶桩，并听从应试人员的安排 评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________3.题目名称：液压法导线接续的操作 准备通知单：1试题正文：液压法导线接续的操作总时间与各项时间分配要求： 40min其他需要说明的问题和要求： 1.操作者独立完成2.根据题意选择工作所需工器具及材料3.各地可参照实际情况 评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________4.题目名称：配电变压器高低压引线安装 准备通知单：1试题正文：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名________________配电变压器高低压引线安装总时间与各项时间分配要求：35min其他需要说明的问题和要求：1.避雷器、跌落式熔断器、变压器、接地引线、低压横担、绝缘子等均已安装好2.所需材料及设备由操作者根据变压器容量选择3.工作时设专人监护评分记录表：5.题目名称：配电线路耐张杆更换绝缘子（一相）的操作 准备通知单：兆欧表、紧线器、卸扣、专用卡线器、X-3C 绝缘子或XP-4绝缘子2片 个人常用电工工具、吊物绳、登杆工具及安全带（帽）等试题正文：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名________________配电线路耐张杆更换绝缘子（一相）的操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.工作时设专人监护 2.天气良好3.在培训专用线路上进行，线下无电力线及弱电线 评分记录表：位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________6.题目名称：10kV 配电线路导线弧垂调整 准备通知单：绝缘操作棒（3m 长）、绝缘手套、绝缘鞋、验电器（10kV ）、接地线、登杆工具、安全带、安全帽、吊物绳、常用电工工具、卡线器、紧线器、铝包带试题正文：10kV 配电线路导线弧垂调整总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.工作时设专人监护2.雷雨、大雾、大风天气不宜进行工作3.在培训专用线路上进行，架空线下无交叉跨越弱电及电力线 考核以导线LGJ-35为例进行实施 评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________7.题目名称：配电变压器接地装置电阻的测量 准备通知单：ZC-8接地绝缘电阻表一只（包括接地极一套）、锤子、扳手、安全帽试题正文：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名________________配电变压器接地装置电阻的测量总时间与各项时间分配要求： 20min其他需要说明的问题和要求： 告知接地体形式 提供接地形式图纸 评分记录表：8.题目名称：用视距法校核档距的操作准备通知单：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________1试题正文：用视距法校核档距的操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________质 量 要 求目测始端与终端的位置(即档距相邻两杆塔位置)检查测量用经纬仪准备测量用花杆、塔尺、木桩等工具与材料 用视距法测量档距的示意图在3号杆中心桩处安置调平经纬仪对中调好水平在4号桩上立好塔尺将镜头对准目标；使镜头中的十字丝的垂直丝对准塔尺中心轴线重合；锁定水平转盘，开始测量 读取上线、中线、下线在塔尺上的数据 计算公式：l =kn cos 2α 其中n =(a-c )=2(a-b )=2(b-c )l —档距长度(m) k —比例常数，根据经纬仪构造而定，一般经纬仪k ＝100n —望远镜筒内上、下线在塔尺上的卡距(m)a —望远镜筒内上线在塔尺上的读数b —望远镜筒内中线在塔尺上的读数α—垂直角度，不超过5°可忽略尽量将下线对准塔尺上的1m 刻度上，然后读取上线值，这样便于计算 仪器安置必须牢靠、稳定注意不能在测量时碰倒仪器 微动螺丝操作得当工作完毕，仪器装箱方法正确 交还测量仪器及附属工器具等器材9.题目名称：普通结构钢丝绳制作钢丝绳套的操作 准备通知单：1试题正文：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名________________普通结构钢丝绳制作钢丝绳套的操作总时间与各项时间分配要求：30min其他需要说明的问题和要求：1.操作者独立完成2.根据题意选择工器具及材料评分记录表：10.题目名称：10kV 终端耐张杆的备料操作 准备通知单：1试题正文：10kV 终端耐张杆的备料操作单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名________________总时间与各项时间分配要求： 30min其他需要说明的问题和要求：1.由考生在库房任选，选用材料外观检查合格2.如库房内没有或太笨重材料只要说明其名称、规格及数量和质量要求3.各地区可参照执行 评分记录表：11.题目名称：交叉跨越距离的测量方法 准备通知单：选用有交叉线路地方测量单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________光学经纬仪一台、塔尺、钢卷尺各一把试题正文：交叉跨越距离的测量方法总时间与各项时间分配要求：20min其他需要说明的问题和要求： 设一人配合，帮助立塔尺 评分记录表：12.题目名称：避雷器和引下线安装的操作 准备通知单：FS-10避雷器一组或其他型号避雷器、2500V 绝缘电阻表一只、登杆工具、电工工具、吊物绳、安全用具，各种规格连接线、螺栓、垫片等。

配电线路工专业（技能）习题库+答案一、单选题（共50题，每题1分，共50分）1、抱杆的根开根据实际经验应在( )mm范围内。

A、3000~4000B、1000~2000C、2000~3000D、4000~5000正确答案：C2、电力变压器检修策略推荐采用( )和状态检修相结合的检修策略A、计划检修B、临时检修C、工作前检修D、周期性检修正确答案：A3、文字辅助标志的基本型式是( )边框A、矩形B、正三角形C、正方形D、圆形正确答案：A4、12kV环网柜的4/10ms大冲击耐受电流为( )ｋＡA、40B、50C、65D、60正确答案：C5、按GB/T2828正常检查一次抽样方案，取一般检查水平1，合格质量水平APL=( )A、5B、6C、6.5D、7正确答案：C6、配电室一般独立建设。

受条件所限必须进入楼内时，可设置在地下一层，但不宜设置在最底层。

其配电变压器宜选择( )，并采取屏蔽、减震、防潮措施。

A、油浸式B、高频C、干式D、工频正确答案：C7、( )绝缘子应定期带电检测“零值”。

A、棒式B、针式C、悬式D、蝶式正确答案：C8、配电线路下列故障中( )属人为事故。

A、风筝B、大风C、雷击D、误操作正确答案：D9、拼装、固定防火复合板、耐火隔板时，按实际尺寸钻孔,间距不大于( )mm,用膨胀螺栓将防火复合板和耐火隔板分别固定在电缆孔洞的墙体两侧。

A、200B、250C、220D、240正确答案：D10、10kV中性点小电阻接地系统中开关站主体接地网工频电阻值小于( )Ω。

A、4B、0.5C、1D、1.5正确答案：B11、配电变压器诊断性试验项目不包括( )A、绕组直流电阻B、交流耐压试验C、绕组各分接位置电压比D、空载电流及损耗测量正确答案：A12、柱上开关的遮断容量应与( )母线相协调。

A、下级0.4kVB、上级10kVC、所带负荷D、下级10kV正确答案：B13、低压配电网应实行分区供电原则，低压线路应有明确的供电范围，一般( )供电。

( 11-047 )电力职业技能鉴定考试 《配电线路工（第二版）》中级工技能试卷注意事项: 1 答卷前将装订线左边的项目填写清楚。

2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3 本试卷共有6道大题，满分369分，考试时间120分钟。

一、选择题（请将正确答案的代号填入括号内，每题1分，共54题）1. 10kV 直线混凝土电杆立好后应正直，其倾斜不允许超过杆梢直径的（ ）。

(A)1/2； (B)1/3； (C)2/3； (D)1/4。

答案:A2. LGJ-95导线使用压接管接续时，压口数为（ ）。

(A)10个； (B)14个； (C)20个； (D)24个。

答案:C3. 带电作业绝缘工具应定期进行电气试验和机械强度试验，金属工具机械试验（ ）一次。

(A)三年； (B)两年； (C)一年； (D)半年。

答案:B4. 10kV 配电线路的通道宽度应为线路宽度外加（ ）。

(A)5m ； (B)8m ； (C)9m ； (D)10m 。

答案:D5. 用户连续（ ）不用电，也不申请办理暂停用电手续者，供电企业须以销户终止其用电。

(A)1个月； (B)3个月； (C)6个月； (D)1年。

（ ）。

比裸导线线路作业时要高； (C)比裸导线线路作业时要低； (D)不作规定。

答案:A7. （ ）绝缘子应定期带电检测"零值"。

(A)棒式； (B)悬式； (C)针式； (D)蝶式。

答案:B8. 10kV 的验电器试验周期每（ ）个月1次。

(A)3； (B)6； (C)12； (D)18。

答案:C9. 6～10kV 的验电器作交流耐压试验时，施加的试验电压为（ ），试验时间为5min 。

(A)11kV ； (B)22kV ； (C)33kV ； (D)45kV 。

答案:D10. 人力运输的道路应事先清除障碍物，山区抬运笨重物件或钢筋混凝土电杆的道路，其宽度不宜小于1.2m ，坡度不宜大于（ ）。

配电线路工专业（技能）题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、配电线路上装设单极隔离开关时，动触头一般( )打开。

A、向上B、向右C、向下D、向左正确答案：C2、1kV以下配电线路在引入大型建筑物处，如距接地点超过( )，应将零线重复接地。

A、50mB、300mC、100mD、200m正确答案：A3、大跨越段线路应定期进行导、地线振动测试。

新线路投产时测1次，以后每隔( )年测1次；超过4年后测试周期可延长至4～5年。

A、0.5B、2C、3D、1正确答案：B4、变压器出厂及解体大修后需进行密封性试验，经历( )小时应无渗漏和损伤。

A、6B、24C、3D、12正确答案：D5、超过有效期的防火封堵材料( )使用A、不宜B、不得C、试验后D、可以正确答案：A6、中压架空线路绝缘导线截面积选择应考虑标准化，裸导线截面应采用( )m㎡。

A、240B、50C、185D、90正确答案：A7、下列不属于变压器大修项目的是( )。

A、绕组、引线装置的检修B、冷却系统的解体检修C、全部密封胶的更换D、检修测温装置正确答案：D8、两台并列运行的配电变压器容量比不得超过( )。

A、3:1B、5:1C、2:1D、4:1正确答案：A9、变压器吊芯时，芯部暴露在空气中的时间：当空气相对湿度小于65%时，不应超过( )。

A、12hB、10hC、16hD、14h正确答案：C10、用作电气连接的金具，其设计不得降低导线的导电能力，其中电气性能应满足如下要求( )A、导线接续处的温升不应大于被接续处导线的温升B、在安装时不应留有缝隙C、耐张线夹的载流量不应小于被安装导线的载流量D、导线接续处两端点之间的电阻，不应大于同样长度导线的电阻。

正确答案：B11、多台变压器共用一组熔丝时，其熔丝的额定电流按各变压器额定电流之和的( )选用。

A、0.5～1倍B、2.0～2.5倍C、1～1.5倍D、1.5～2.0倍正确答案：C12、钢丝绳使用前，遇有钢丝绳的钢丝磨损及腐蚀深度达到原钢丝绳直径的( )情况时，则不允许使用。

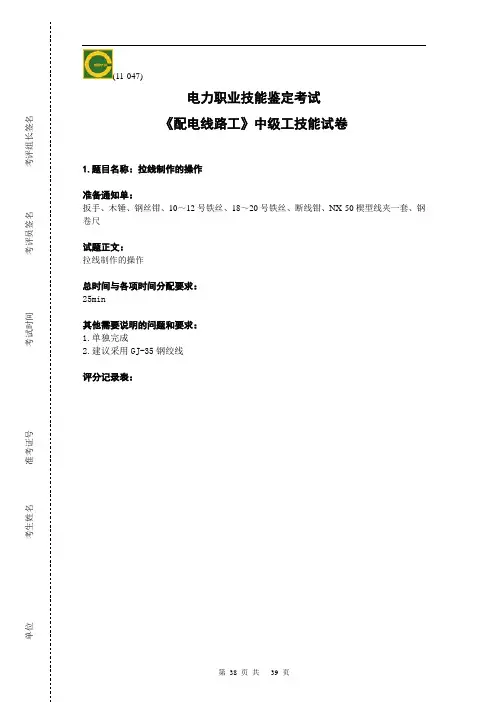

(11-047)电力职业技能鉴定考试 《配电线路工》中级工技能试卷1.题目名称：拉线制作的操作准备通知单：扳手、木锤、钢丝钳、10～12号铁丝、18～20号铁丝、断线钳、NX-50楔型线夹一套、钢卷尺试题正文： 拉线制作的操作总时间与各项时间分配要求： 25min其他需要说明的问题和要求： 1.单独完成2.建议采用GJ-35钢绞线评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________2.题目名称：承力三联铁桩锚的安装单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单： 1试题正文：承力三联铁桩锚的安装总时间与各项时间分配要求： 40min其他需要说明的问题和要求：1.根据受力方向的要求，独立布置安装2.派人协助扶桩，并听从应试人员的安排评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________3.题目名称：液压法导线接续的操作准备通知单： 1单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________试题正文：液压法导线接续的操作总时间与各项时间分配要求： 40min其他需要说明的问题和要求： 1.操作者独立完成2.根据题意选择工作所需工器具及材料3.各地可参照实际情况评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________4.题目名称：配电变压器高低压引线安装单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单： 1试题正文：配电变压器高低压引线安装总时间与各项时间分配要求： 35min其他需要说明的问题和要求：1.避雷器、跌落式熔断器、变压器、接地引线、低压横担、绝缘子等均已安装好2.所需材料及设备由操作者根据变压器容量选择3.工作时设专人监护评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________5.题目名称：配电线路耐张杆更换绝缘子（一相）的操作单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单：兆欧表、紧线器、卸扣、专用卡线器、X-3C 绝缘子或XP-4绝缘子2片 个人常用电工工具、吊物绳、登杆工具及安全带（帽）等试题正文：配电线路耐张杆更换绝缘子（一相）的操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.工作时设专人监护 2.天气良好3.在培训专用线路上进行，线下无电力线及弱电线评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________6.题目名称：10kV 配电线路导线弧垂调整准备通知单：绝缘操作棒（3m 长）、绝缘手套、绝缘鞋、验电器（10kV ）、接地线、登杆工具、安全带、安全帽、吊物绳、常用电工工具、卡线器、紧线器、铝包带单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________试题正文：10kV 配电线路导线弧垂调整总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.工作时设专人监护2.雷雨、大雾、大风天气不宜进行工作3.在培训专用线路上进行，架空线下无交叉跨越弱电及电力线 考核以导线LGJ-35为例进行实施评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________7.题目名称：配电变压器接地装置电阻的测量单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单：ZC-8接地绝缘电阻表一只（包括接地极一套）、锤子、扳手、安全帽试题正文：配电变压器接地装置电阻的测量总时间与各项时间分配要求： 20min其他需要说明的问题和要求： 告知接地体形式 提供接地形式图纸评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________8.题目名称：用视距法校核档距的操作准备通知单： 1试题正文：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________用视距法校核档距的操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求：评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________质 量 要 求目测始端与终端的位置(即档距相邻两杆塔位置)检查测量用经纬仪准备测量用花杆、塔尺、木桩等工具与材料 用视距法测量档距的示意图在3号杆中心桩处安置调平经纬仪对中调好水平在4号桩上立好塔尺将镜头对准目标；使镜头中的十字丝的垂直丝对准塔尺中心轴线重合；锁定水平转盘，开始测量 读取上线、中线、下线在塔尺上的数据 计算公式：l =kn cos 2α 其中n =(a-c )=2(a-b )=2(b-c )l —档距长度(m) k —比例常数，根据经纬仪构造而定，一般经纬仪k ＝100n —望远镜筒内上、下线在塔尺上的卡距(m)a —望远镜筒内上线在塔尺上的读数b —望远镜筒内中线在塔尺上的读数α—垂直角度，不超过5°可忽略尽量将下线对准塔尺上的1m 刻度上，然后读取上线值，这样便于计算 仪器安置必须牢靠、稳定注意不能在测量时碰倒仪器 微动螺丝操作得当工作完毕，仪器装箱方法正确 交还测量仪器及附属工器具等器材9.题目名称：普通结构钢丝绳制作钢丝绳套的操作单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单： 1试题正文：普通结构钢丝绳制作钢丝绳套的操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.操作者独立完成2.根据题意选择工器具及材料评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________10.题目名称：10kV 终端耐张杆的备料操作单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单： 1试题正文：10kV 终端耐张杆的备料操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求：1.由考生在库房任选，选用材料外观检查合格2.如库房内没有或太笨重材料只要说明其名称、规格及数量和质量要求3.各地区可参照执行评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________11.题目名称：交叉跨越距离的测量方法准备通知单：选用有交叉线路地方测量光学经纬仪一台、塔尺、钢卷尺各一把试题正文：交叉跨越距离的测量方法单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________总时间与各项时间分配要求： 20min其他需要说明的问题和要求： 设一人配合，帮助立塔尺评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________12.题目名称：避雷器和引下线安装的操作准备通知单：FS-10避雷器一组或其他型号避雷器、2500V 绝缘电阻表一只、登杆工具、电工工具、吊签名__________物绳、安全用具，各种规格连接线、螺栓、垫片等。

1.(绘图题,基础知识,易)已知图E-21（a）主、俯两视图，画出左视图。

答案：答：如图E-21（b）所示。

图E-212.(绘图题,基础知识,较易)看图E-22说明杆型。

图E-22答案：答：在图E-22中（a）、（b）为不带拉线的门型双杆；（c）为带叉梁门型双杆；（d）、（e）为A字型双杆；（f）带拉线钢筋混凝土单杆。

3.(绘图题,专业知识,易)画出用ZC 8型接地电阻测量仪，测量土壤电阻率的接线布置图。

答案：答：如图E-23所示。

图E-234.(绘图题,专业知识,易)图E-24（a）中是单相电能表的接线图，请判断是否正确，如不正确请你指出并画出正确的接线图。

图E-24答案：答：图E-24中（a）图错误在地线与火线颠倒；（b）图是电源与负载接反。

正确的接线图如图E-24（c）所示。

5.(绘图题,专业知识,中等)画出变电站内桥接线图。

答案：答：举例见图E-25所示。

图E-256.(绘图题,专业知识,较易)图E-26为低压并联电容器装置接线图，请指出QS、TA、FV、FU、L、KM、KA、TV、HL的名称。

图E-26答案：答：QS—隔离开关；TA—电流互感器；FV—避雷器；FU—熔断器；L—限流线圈；KM—交流接触器；KA—热继电器；TV—放电器；HL—指示灯。

7.(绘图题,专业知识,中等)识别图E-27的金具。

图E-27答案：答：图E-27中（a）图为螺栓型耐张线夹及安装形式，（b）图为压缩型耐张线夹。

8.(绘图题,相关知识,较易)识别图E-29的绳结及用途。

图E-29答案：答：如图E-29所示，（a）为十字结，用于绳端打结，系自紧式，容易解开；（b）为水手结，用于较重的荷重，系自紧式，容易解开；（c）为终端搭回结，用于较重的荷重，系自紧式，容易解开；（d）为牛鼻结，用于钢丝绳扣，系自紧式，容易解开；（e）为双套结，用于终端结扣。

9.(绘图题,基本技能,较易)试画出交流电通过电容器的电压、电流波形图。

配电线路工专业（技能）练习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、安全设施所用的颜色应符合GB2893的规定。

( )传递禁止、停止、危险或提示消防设备、设施的信息A、红色B、黄色C、蓝色D、绿色正确答案：A2、安全设施所用的颜色应符合GB2893的规定。

( )传递必须遵守规定的指令性信息A、红色B、黄色C、蓝色D、绿色正确答案：C3、配电自动化主要建设模式不包括( )。

A、集中控制型B、电压时间型C、智能分布式D、就地控制型正确答案：D4、采用拉线柱拉线的安装时，拉线柱应向张力反向侧倾斜( )。

A、30°B、35°C、25°D、10°～20°正确答案：D5、按照发令人的命令顺序，必须先断开工作地段两端的开关，然后再根据“手拉手”情况，恢复工作地段以外的( )供电。

A、用户B、线路C、负荷D、客户正确答案：C6、城市中压配电网应有较大的适应性，主干线截面应按( )一次选定。

A、近期规划B、10年规划C、中期规划D、远期规划正确答案：D7、杆塔施工时双杆立好后其根开误差不应超过( )。

A、±50mmB、±35mmC、±40mmD、±30mm正确答案：D8、对比色时使安全色更加醒目的反衬色，包括( )两种颜色A、黑，黄B、红、黄C、黑、白D、红，白正确答案：C9、当电杆安装处无法打拉线固定，在使用撑杆时，其与主杆之间夹角应满足设计要求，允许偏差为( )。

A、±4°B、±2°C、±5°D、±3°正确答案：C10、10kV跌落式熔断器的水平相间距离不应小于( )。

A、500mmB、800mmC、300mmD、700mm正确答案：A11、12kV环网柜的标称放电电流为( )KAA、1B、2C、3D、5正确答案：D12、等电位作业就是在人体与导体电位相等的情况下进行作业，从理论上说通过人体的电流( )。

精心整理1.(计算题,基础知识,易)已知f i=50Hz , f2 = 1000Hz分别为两个正弦量的频率，分别求两个正弦量的角频率和周期。

答案：解：(1)「=2^=2 X 3.14 X 50=314 (rad/s )T i=1/ f i=1/50=0.02 (s)J： 7 \ 论 A 一「I 7 (2) 2=2 f2=2 X 3.14 X 1000=6280 (rad/s )' I1T2=1/ f2 = 1/1000=0.001 (s)答：频率为f1的正弦量的角频率是314rad/s ，周期为0.02s ;频率为f2 的正弦量的角频率是6280rad/s ，周期为0.001s。

(1分)2. (计算题,基础知识，较易)有两个电容器，其电容量分别为C1=4：F, C2=6F，串接后接于120V直流电源上，求它们的总电容及总电荷量。

2 =丄+丄-輕「坯=筋答案：解：(1)根据.：得 '■ '''' ' ( F)(2) Q=CU (1 分)=2.4 X 1® X 120=2.88 X 104(C)答：总电容为2.4 :F，总电荷量为2.88 X 10七。

(1分)3. (计算题,专门技能，中等)如图D-4所示，电流表指示为5A，电压表指示为110V，功率表指示为400W，电源频率为50Hz。

试计算线圈的参数R和L。

图D-4z(2)-—-：' (H )答：线圈电阻为16 :,电感为0.0481H 。

4. （计算题,专业知识，较易）已知某电杆L =12m ,梢径d =190mm ,根径D =350mm ,壁厚t =50mm , 求电杆的重心距杆根的距离H 。

答案：解:— 空沖 £ 型旦竺口竺解法一■■: J . ■ -I ' ■.(m ) 解法二：拔梢杆重心按经验公式H =0.44 L =0.44 X 12=5.28 ( m )或 H =0.4 L+0.5=0.4 X 12+0.5=5.3(m)答：电杆的重心距杆根的距离为5.28m 。

配电线路工试题库（中级工）目录理论知识试题—中级工试题 (3)一、填空题（共计80题，在相应的空中填出正确答案） (3)二、选择题（共计70题，每题有4个选项，其中1个是正确的，请选出正确答案） (4)三、判断题（共计80题，对的画“√”，错的画“×”） (8)四、简答题（共计30题） (9)五、计算题（共计10题） (10)六、识图题（共计10题） (10)七、事故处理题（共计20题） (12)理论知识试题—中级工试题答案 (13)一、填空题 (13)二、选择题 (13)三、判断题 (13)四、简答题 (14)五、计算题 (15)六、识图题 (17)七、事故处理题 (19)理论知识试题—中级工试题一、填空题（共计80题，在相应的空中填出正确答案）1.6～10kV高压架空线路中，耐张杆、转角杆、终端杆采用高压悬式绝缘子的片数是（）。

2.配电变压器中性点接地属( )接地。

3.电力线路中，用于导线的接续金具是（）。

4.接地装置包括（）。

5.电力线路中，混凝土杆装设的底盘是为了防止（）。

6.用于架空电力线路转角杆上的拉线是（）。

7.电力变压器主要是用来改变交流（）的电气设备。

8.按变压器相数可分为单相变压器和（）。

9.变压器（）是变压器主要的电路部分。

10.电流互感器是一种（）变换装置。

11.高压隔离开关可以接通和断开6～10kV，长度在（）的空载配电线路。

12.高压油开关的油起（）的作用。

13.跌落式高压熔断器由导电部分、（）、绝缘部分、固定部分组成。

14.跌落式高压熔断器是利用（）灭弧。

15.RW3-10型跌落式熔断器，第四位“10”表示（）。

16.采用并联补偿（）可以进行无功补偿。

17.对于居民区6～10kV导线在最大弧垂时对地面的最小距离，应为（）m。

18.6～10kV电力线路与同级、低级、弱电线路交叉跨越的最小垂直距离是（）m。

19.一般15m及以下的电杆，埋设深度最浅不应小于（）m。

配电线路工（第二版）选择题301~400301、为了在达到某一段时间没有任何操作时系统会自动关闭硬盘和显示器，可以使用（）设定这一时间。

(A)屏幕保护程序；(B)系统设置工具；(C)显示设置工具；(D) 电源管理工具。

302、下列说法正确的是（）。

(A)安装就是拷贝，卸载就是删除；(B) 安装不同于拷贝，卸载不同于删除；(C) 安装软件就是把软件直接复制到硬盘；(D)卸载软件就是用删除命令Delete把软件删除掉。

303、要使不正在使用的窗口不出现在桌面上，只保留任务栏上的图标时，要将窗口（）。

(A)最小化；(B)最大化；(C)还原；(D) 关闭304、若从资源管理器中拖出一个10M文件放在桌面上的回收站图标上，将（）。

(A) 不会有任何反应；(B)为文件创建了一个快捷图标；(C) 此文件被删除，但还可以从回收站里恢复；(D) 此文件将被永久删除。

305、选择某个文件，按“Ctrl”键后再按“C”键，此时的操作就将选中的文件（）(A)剪切；(B) 复制；(C)粘贴；(D) 删除306、以下能用Word打开的文件类型是（）。

(A)*.doc；(B) *.exe；(C) *.ppt；(D) *.pdf307、在Word中要插入页眉和页脚，首先要切换到（）视图方式下。

(A) 普通；(B) 页面；(C)大纲；(D) Web版式308、 Excel中设置工作表打印时是否打印表格线，是在“页面设置”对话框的（）选项卡上。

(A)页面；(B) 页边距；(C) 工作表；(D) 页眉/页脚309、 Excel中求D4至D10连续7个单元格数字之和的函数是（）。

(A)＝SUM(D4-D10)；(B) ＝SUM(D4 D10)；(C) ＝SUM(D4+D10)；(D) ＝SUM(D4:D10)310、在PowerPoint演示文稿制作时，用“项目符号和编号”命令可以修改项目符号的（）。

(A) 大小、颜色和位置；(B) 颜色、位置和取消项目符号；(C) 大小、位置和取消项目符号；(D)大小、颜色和取消项目符号311 、以幻灯片放映方式打开的演示文稿是格式为（）的文件。

电力线路工职业技能鉴定（中级工）题库(一)填空题(将正确的答案填在横线空白处)1.某电流表指针满偏电流为g I ,阻g R ，现将其量程扩大到g NI I =，则表头两端并联分流电阻g R N R 11-=。

2．由R1、R2、R3组成的串联电路，已知电源电动势为12 V ，阻0.2Ω，R1=4.8Ω，R3=7Ω，电阻R2为可变，当R2=12时，R2获得最大功率。

3.两根平行导线通以相同方向电流时产生的作用力相互吸引。

4．对于节点数为n ，支路数为b 的电路，用支路电流法时，应列n-1个独立节点的电流方程。

5．任何一个有源二端网络都可以用一个等效电源来代替。

，6．两只50μF 电容并联后与100μF 电容串联，耐压均是50V ，则该电路最大安全工作电压是100V 。

7．已知磁势为WI ，磁阻为Rm ，则磁通RmwI =φ。

8．当电容器电压为10V 时，它的电量为10-3C ，若它的电量变为3X10-3C ，其电容值是100μF 。

9。

用左手定则判定载流直导体在磁场中受力方向时，拇指指向为导体受电方向。

10．已知工频正弦交流电I=-40+j30A ，其瞬时值表达式为i=50sin(314t+126.8º)11.RLC 组成的串联电路，R=4Ω，ωL=9Ω，1/ωC=12Ω，则复阻抗Z=4-j312．RLC 组成的串联电路，调整L 和C 的关系可使电路的阻抗达到最小值为R ．13．已知u=36sin(314t+20º)V ，极坐标表示时，U=36e j20ºV 。

14.电路端电压U=45 V ，电阻R=10Ω，若要流经该电阻的电流为3A ，应串联一个阻值是5的电阻．15.某发电机的极对数p=4，电机频率f=50Hz ，则该发电机转速n=750r ／min 。

16．对称三相星形连接中，线电压为相电压3倍。

17．在三相四线制的对称电路中，每相电流为iu 、iv 、iw 。

1页脚内容(11-047)电力职业技能鉴定考试 《配电线路（第二版）》技师技能试卷 题目名称：用GJ-35型钢绞线及NX-1型楔形线夹制作拉线上把 准备通知单： 钢卷尺、木锤、活动扳手、钢丝钳、铁丝、绑线、断线钳、NX-1型楔形线夹、GJ-35型钢绞线 试题正文： 用GJ-35型钢绞线及NX-1型楔形线夹制作拉线上把 总时间与各项时间分配要求 20min 其他需要说明的问题和要求 1. 要求单独完成、测量钢绞线长度可以由他人配合 2. 建议采用GJ-35型钢绞线 评分记录表： 题目名称：挂设一组10KV 线路接地线 准备通知单： 合格的10KV 专用验电器、绝缘手套、接地线一组、登杆工具及安全帽、吊物绳等 单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________名__________考评组长签名_____________考评组长签名__________2页脚内容试题正文：挂设一组10KV 线路接地线总时间与各项时间分配要求20min其他需要说明的问题和要求1. 确定线路无电压时方可进行工作2. 一人单独操，设专人监护作评分记录表：题目名称：使用兆欧表测量变压器绝缘电阻 准备通知单： 1．变压器1台 2．检修间或检修现场 3．ZC-30型兆欧表，组合电工工具 4．软铜绞织短路导线，清洁布块 试题正文： 使用兆欧表测量变压器绝缘电阻 总时间与各项时间分配要求 20min 证号___________________考试时间_____________考评员签名__________考评组长签名_______________考试时间_____________考评员签名__________考评组长签名__________3页脚内容 其他需要说明的问题和要求1. 严格执行有关规程、规范2. 一人单独操作，辅助工人1人评分记录表：太多毒鸡汤告诉你，你想要的岁月都会给你，可它没告诉你，你想要的，岁月凭什么给你！ ___________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________。
