实验一金相显微镜的构造与使用..

金相显微镜的构造及使用一、实验目的1．了解普通金相显微镜的构造与使用方法。

2．学习利用金相显微镜进行显微组织分析。

二、金相显微镜的放大原理众所周知，放大镜是最简单的一种光学仪器，它实际上是一块会聚透镜（凸透镜），利用它就可以将物体放大。

但金相显微镜不象放大镜那样由单个透镜组成，而是由两组透镜组成.靠近所观察试样的透镜叫做物镜，而靠近眼睛的透镜叫做目镜.借助物镜与目镜的两次放大，就能将物体放大到很高倍数（～1000倍）.图1所示为在显微镜中得到放大物象的光学原理图。

图1 金相显微镜光学原理图金相显微镜总的放大倍数应为物镜与目镜放大倍数的乘积,即:M总=M物ХM目放大倍数用符号“Х"表示，例如物镜放大倍数为25Х，目镜放大倍数为10Х,则显微镜的放大倍数为25Х10=250Х。

显微镜的主要放大倍数通过物镜来保证，物镜的最高放大倍数可达100Х，目镜的放大倍数可达25Х。

放大倍数均分别标注在物镜与目镜上。

在使用显微镜观察试样时，应根据其组织的粗细情况，选择适当的放大倍数。

以细节部分观察得清晰为准。

显微镜的鉴别能力（鉴别率）:显微镜的鉴别能力是显微镜也是物镜最重要的特性,它事指显微镜对于试样上最细微部分所能获得清晰映象的能力.物镜的数值孔径,表示物镜的聚光能力，物镜的数值孔径越大,表明物镜的鉴别能力也就是显微镜的鉴别能力越高。

物镜的数值孔径与放大倍数一起刻在镜头外壳上，例如镜头上刻有25/0。

50，这个050即表示物镜的数值孔径.显微镜质量的好坏，主要取决于：⑴放大倍数；⑵透镜的质量；⑶显微镜的鉴别能力.三、金相显微镜的构造及使用（一）金相显微镜的构造金相显微镜最常见的有台式、立式和卧式三大类.金相显微镜通常由光学系统、照明系统和机械系统三大部分组成。

现以4XI型台式金相显微镜为例加以说明。

光学系统:由光源、反光镜、物镜组、目镜及多组聚光镜组组成。

图2 金相显微镜光路图照明系统:由安装在底座上的低压灯泡、聚光镜、反光镜、孔径光栏和安装在支架上的视场光栏和另一聚光镜组成。

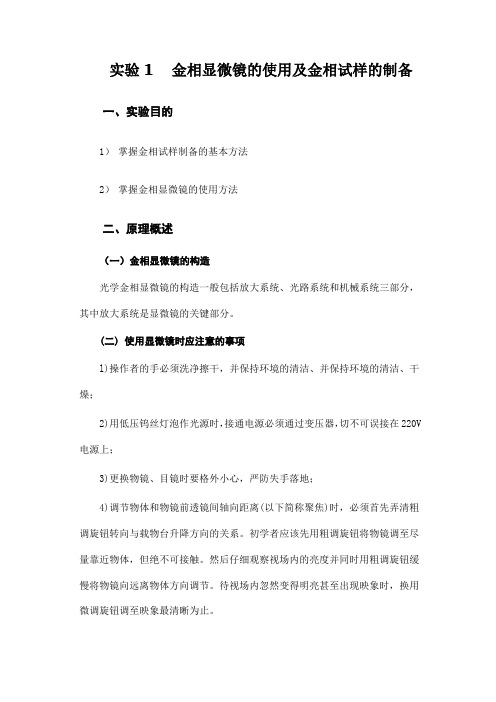

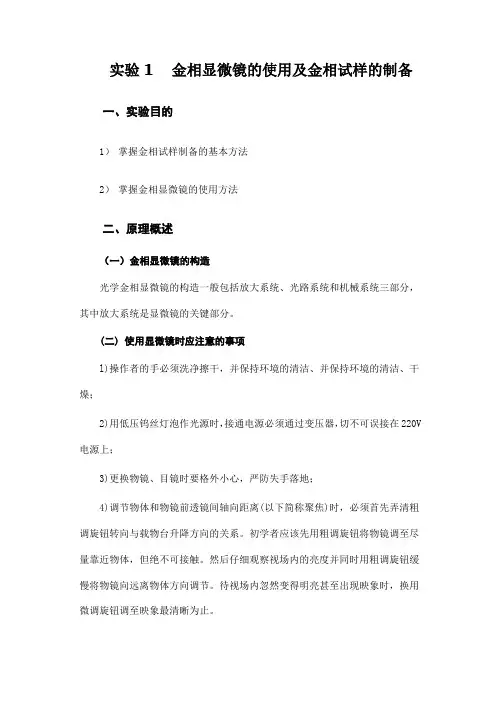

实验1 金相显微镜的使用及金相试样的制备一、实验目的1）掌握金相试样制备的基本方法2）掌握金相显微镜的使用方法二、原理概述（一）金相显微镜的构造光学金相显微镜的构造一般包括放大系统、光路系统和机械系统三部分，其中放大系统是显微镜的关键部分。

(二) 使用显微镜时应注意的事项l)操作者的手必须洗净擦干，并保持环境的清洁、并保持环境的清洁、干燥；2)用低压钨丝灯泡作光源时，接通电源必须通过变压器，切不可误接在220V 电源上；3)更换物镜、目镜时要格外小心，严防失手落地；4)调节物体和物镜前透镜间轴向距离(以下简称聚焦)时，必须首先弄清粗调旋钮转向与载物台升降方向的关系。

初学者应该先用粗调旋钮将物镜调至尽量靠近物体，但绝不可接触。

然后仔细观察视场内的亮度并同时用粗调旋钮缓慢将物镜向远离物体方向调节。

待视场内忽然变得明亮甚至出现映象时，换用微调旋钮调至映象最清晰为止。

6)用油系物镜时，滴油量不宜过多，用完后必须立即用二甲苯洗净、擦干；7)待观察的试样必须完全吹干，用氢氟酸浸蚀过的试样吹干时间要长些，因氢氟酸对镜片有严重腐蚀作用。

（三）金相试样制备随着科学技术的发展，研究金属材料内部组织的手段也在不断增加。

然而光学金相显微分析仍然是最基本的方法。

光学金相显微分析的第一步是制备试样，将待观察的试样表面磨制成光亮无痕的镜面，然后经过浸蚀才能分析组织形态。

如因制备不当，在观察面上出现划痕、凹坑、水迹、变形层或浸蚀过深过浅都会影响正确的分析。

因此制备出高质量的试样对组织分析是很重要的。

金相试样制备过程一般包括：取样、粗磨、细磨、抛光和浸蚀五个步骤。

1.取样从需要检测的金属材料和零件上截取试样称为"取样"。

取样的部位和磨面的选择必须根据分析要求而定。

截取方法有多种，对于软材料可以用锯、车、刨等方法；对于硬材料可以用砂轮切片机或线切割机等切割的方法，对于硬而脆的材料可以用锤击的方法。

无论用哪种方法都应注意，尽量避免和减轻因塑性变形或受热引起的组织失真现象。

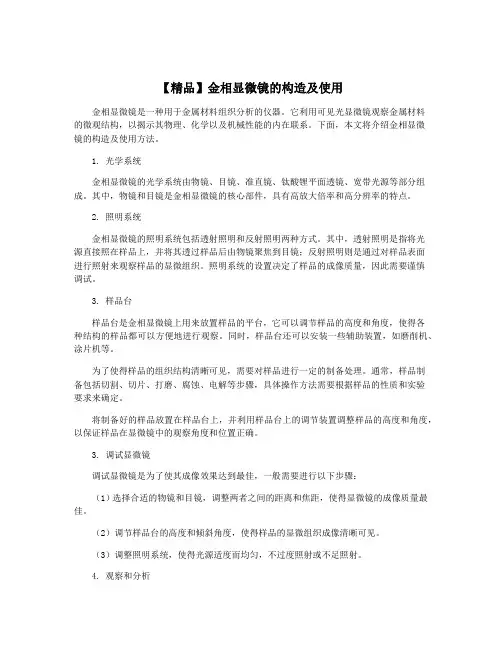

【精品】金相显微镜的构造及使用金相显微镜是一种用于金属材料组织分析的仪器。

它利用可见光显微镜观察金属材料的微观结构，以揭示其物理、化学以及机械性能的内在联系。

下面，本文将介绍金相显微镜的构造及使用方法。

1. 光学系统金相显微镜的光学系统由物镜、目镜、准直镜、钛酸锂平面透镜、宽带光源等部分组成。

其中，物镜和目镜是金相显微镜的核心部件，具有高放大倍率和高分辨率的特点。

2. 照明系统金相显微镜的照明系统包括透射照明和反射照明两种方式。

其中，透射照明是指将光源直接照在样品上，并将其透过样品后由物镜聚焦到目镜；反射照明则是通过对样品表面进行照射来观察样品的显微组织。

照明系统的设置决定了样品的成像质量，因此需要谨慎调试。

3. 样品台样品台是金相显微镜上用来放置样品的平台，它可以调节样品的高度和角度，使得各种结构的样品都可以方便地进行观察。

同时，样品台还可以安装一些辅助装置，如磨削机、涂片机等。

为了使得样品的组织结构清晰可见，需要对样品进行一定的制备处理。

通常，样品制备包括切割、切片、打磨、腐蚀、电解等步骤，具体操作方法需要根据样品的性质和实验要求来确定。

将制备好的样品放置在样品台上，并利用样品台上的调节装置调整样品的高度和角度，以保证样品在显微镜中的观察角度和位置正确。

3. 调试显微镜调试显微镜是为了使其成像效果达到最佳，一般需要进行以下步骤：（1）选择合适的物镜和目镜，调整两者之间的距离和焦距，使得显微镜的成像质量最佳。

（2）调节样品台的高度和倾斜角度，使得样品的显微组织成像清晰可见。

（3）调整照明系统，使得光源适度而均匀，不过度照射或不足照射。

4. 观察和分析当调试显微镜完成后，可以对样品进行观察和分析了。

观察时需要注意样品台的位置是否正确，以及照明是否适当。

分析时需要结合已知样品的性质和实验目的，比较不同结构的异同之处，并进行进一步的解释。

总结：金相显微镜是金属材料研究的常用工具，它可以揭示材料微观结构的内在联系，为材料制备和设计提供重要的参考。

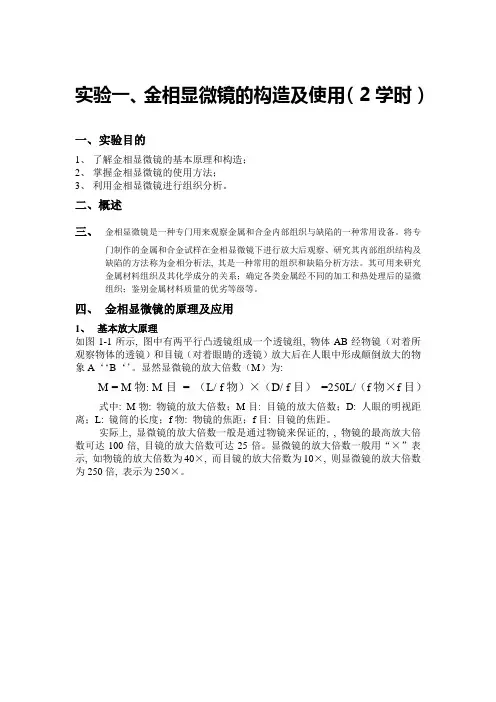

实验一、金相显微镜的构造及使用（2学时）一、实验目的1、了解金相显微镜的基本原理和构造；2、掌握金相显微镜的使用方法；3、利用金相显微镜进行组织分析。

二、概述三、金相显微镜是一种专门用来观察金属和合金内部组织与缺陷的一种常用设备。

将专门制作的金属和合金试样在金相显微镜下进行放大后观察、研究其内部组织结构及缺陷的方法称为金相分析法, 其是一种常用的组织和缺陷分析方法。

其可用来研究金属材料组织及其化学成分的关系；确定各类金属经不同的加工和热处理后的显微组织；鉴别金属材料质量的优劣等级等。

四、金相显微镜的原理及应用1、基本放大原理如图1-1所示, 图中有两平行凸透镜组成一个透镜组, 物体AB经物镜（对着所观察物体的透镜）和目镜（对着眼睛的透镜）放大后在人眼中形成颠倒放大的物象A‘‘B‘’。

显然显微镜的放大倍数（M）为:M = M物: M目= （L/ f物）×（D/ f目）=250L/（f物×f目）式中: M物: 物镜的放大倍数；M目: 目镜的放大倍数；D: 人眼的明视距离；L: 镜筒的长度；f物: 物镜的焦距；f目: 目镜的焦距。

实际上, 显微镜的放大倍数一般是通过物镜来保证的, , 物镜的最高放大倍数可达100倍, 目镜的放大倍数可达25倍。

显微镜的放大倍数一般用“×”表示, 如物镜的放大倍数为40×, 而目镜的放大倍数为10×, 则显微镜的放大倍数为250倍, 表示为250×。

2、显微镜的构造显微镜的种类很多, 但最常见的为台式、立式和卧式三大类型。

不论何中结构, 其基本由光学系统、照明系统和机械系统三大部分组成。

图1-2分别为XJP-3A型显微镜的光学系统和外观结构图。

灯泡发出一束光线, 经聚光透镜组1的会聚及反射镜的反射。

将光线聚集在孔径光栏上, 经聚光镜组2再度将光线聚集在物镜的后焦平面上, 最后通过物镜用平行光使试样表面得到充分均匀的照明, 从试样散射回来的成象光线再经物镜组、辅助透镜、半反射镜、辅助透镜及棱镜等造成一个被观察的倒立的放大物象。

金相显微镜的构造和使用一、金相显微镜的构造1.光源系统：金相显微镜一般采用显微照明机或者透射照明系统作为光源。

显微照明机具有调节亮度的功能，透射照明系统采用一定的聚光系统进行照明。

2.显微镜头系统：显微镜头系统由目镜和物镜组成。

目镜位于显微镜的上方，一般10倍或者20倍。

物镜一般有多个倍率可选，可以通过旋转选择不同的物镜。

3.镜身系统：包括显微镜的固定座、支架、轴承和显微镜本体等组成。

显微镜的固定座主要用于固定显微镜，支架和轴承可以使显微镜在横向和纵向上进行调节，显微镜本体则是显微镜的主要组成部分。

4.变倍双眼显微镜系统：金相显微镜一般采用双眼显微镜设计，可以让观察者通过双眼同时观察样品，增加舒适度和观察效果。

双眼显微镜还可以通过变倍机构来调节观察倍率。

5.成像系统：金相显微镜一般配备数码相机或者CCD相机，用于拍摄样品的显微照片。

相机可以通过软件进行图像处理和测量分析。

二、金相显微镜的使用步骤1.调节照明系统：根据需要选择合适的照明方式，打开照明系统，并调节适当的亮度。

2.安装样品：将待观察的样品安装在显微镜台上，调节样品位置和方向，使之与物镜成垂直关系。

3.调节焦距：通过旋转调节镜筒，调节焦距，使样品清晰可见。

可以先使用较低倍率的物镜进行初步调焦，再使用较高倍率的物镜进行精细调节。

4.观察样品：通过目镜观察样品，并使用显微镜的调焦机构进行调整，使样品的细节清晰可见。

5.拍摄图片：将样品放置在合适的位置上，使用相机进行拍摄。

可以通过相机的软件进行图像处理和测量分析。

6.关闭显微镜：观察完成后，先关闭照明系统，然后将物镜旋转至最低倍率的位置，最后关闭显微镜。

三、注意事项1.使用显微镜时要小心操作，避免碰撞和摔落。

2.调节焦距时要轻轻旋转，避免损坏显微镜的镜筒。

3.需要定期清洁显微镜的物镜和目镜，以保持显微镜的清晰度。

清洁时使用专用的镜头纸或者棉花棒，避免使用化学溶剂。

4.使用显微镜进行观察时要注意避免光线反射或者干扰，以保证观察的准确性。

实验 金相显微镜的构造和使用及金相试样的制备一、实验目的1、了解光学金相显微镜的构造、原理，学会其正确使用；2、掌握光学金相试样的制备方法及技术要点；3、识别制样过程中常见的缺陷。

二、概述（一）光学金相显微镜光学金相显微镜是研究金相试样观察面显微组织的光学仪器。

利用它可将观察面上肉眼看不到的组织及缺陷放大到100倍以上来进行观察。

1863年索拜（Sorby ）第一个将它用于材料研究之中，100多年来，光学金相显微镜在光源和照明方式上已有许多改进。

今天，一台功能完整的光学金相显微镜不仅可进行明场、暗场、偏振光、相衬及干涉相衬观察，还可进行显微硬度测定与显微摄影等。

1、光学金相显微镜的成象原理 光学金相显微镜的成象是依靠两组透镜组合放大而实现的。

与试样接触的第一组透镜称为物镜，与人眼接触的第二组透镜称为目镜。

如图6-1所示，被观察的显微组织WS 置于物镜前焦点F 1外，在物镜后形成一个倒立、放大的实象W 1S 1，且W 1S 1按设计要求正好落在目镜焦点F 2以内，于是人眼可在250mm 明视距离处，看到一个经目镜再次放大的虚象W 2S 2。

因此，显微镜的总放大倍数M 应为物镜放大倍数M 物与目镜放大倍数M 目 与目镜放大倍数M 目的乘积，即目物M M M (1-1)2、光学金相显微镜的结构常见的光学金相显微镜按类型 图1-2 金相显微镜放大原理图 可分为台式、立式及卧室三大类， 如图1-2（a ）（b ）（c ）所示。

各类显微镜的结构大体相似，主要由三个系统组成，即光学系统、照明系统和机械系统。

（1）光学系统光学系统中的主要构件是物镜和目镜（图1-3和图1-4），其作用是将观察面上的显微组织放大呈清晰的图象。

物镜质量的优劣，常用以下特征指标来衡量。

①数值孔径数值孔径（常以NA表示）反映了物镜的聚光能力。

数值孔径大的物镜，聚光能力强，从试样上反射进入物镜的光线就多，因此，组织细节能鉴别得更清楚。

数值孔径与物镜的孔径半角α[图6-5（a）]及物镜与试样间介质折射率n有以下(a)国产XJ-10A型台式金相显微镜；(b)国产XJL-02型立式金相显微镜（c）东德产NEOPHOT21型卧式金相显微镜图6-2 不同类（c）东德产NEOPHOT21型卧式金相显微镜图1-2 不同类型的金相显微镜图1-3 物镜示意图 图1-4 目镜关系：αs i nn NA = （1-2） 式（1-2）表明，当增大α及n 时，数值孔径可提高。
