边坡稳定防护措施方案

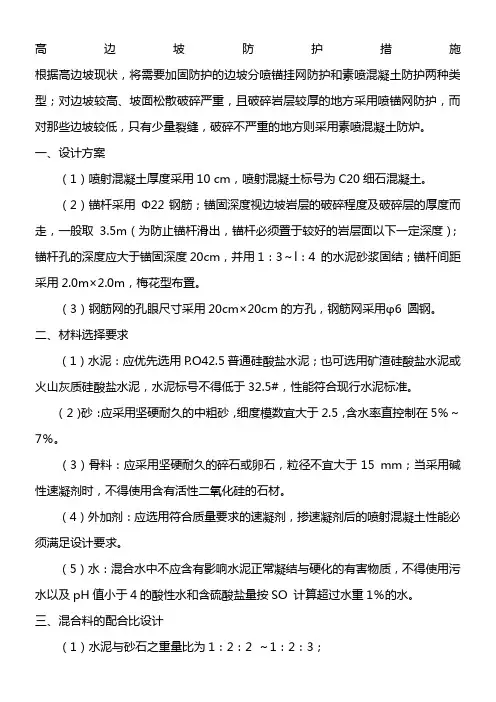

高边坡防护措施

根据高边坡现状，将需要加固防护的边坡分喷锚挂网防护和素喷混凝土防护两种类型；对边坡较高、坡面松散破碎严重，且破碎岩层较厚的地方采用喷锚网防护，而对那些边坡较低，只有少量裂缝，破碎不严重的地方则采用素喷混凝土防炉。

一、设计方案

（1）喷射混凝土厚度采用10 cm，喷射混凝土标号为C20细石混凝土。

（2）锚杆采用 Φ22钢筋；锚固深度视边坡岩层的破碎程度及破碎层的厚度而走，一般取3.5m（为防止锚杆滑出，锚杆必须置于较好的岩层面以下一定深度）；锚杆孔的深度应大于锚固深度20cm，并用1：3～l：4 的水泥砂浆固结；锚杆间距采用2.0m×2.0m，梅花型布置。

（3）钢筋网的孔眼尺寸采用20cm×20cm的方孔，钢筋网采用φ6 圆钢。

二、材料选择要求

（1）水泥：应优先选用P.O42.5普通硅酸盐水泥；也可选用矿渣硅酸盐水泥或火山灰质硅酸盐水泥，水泥标号不得低于32.5#，性能符合现行水泥标准。

（2）砂：应采用坚硬耐久的中粗砂，细度模数宜大于2.5，含水率直控制在5％～7％。

（3）骨料：应采用坚硬耐久的碎石或卵石，粒径不宜大于15 mm；当采用碱性速凝剂时，不得使用含有活性二氧化硅的石材。

（4）外加剂：应选用符合质量要求的速凝剂，掺速凝剂后的喷射混凝土性能必须满足设计要求。

（5）水：混合水中不应含有影响水泥正常凝结与硬化的有害物质，不得使用污水以及pH值小于4的酸性水和含硫酸盐量按SO 计算超过水重1％的水。

三、混合料的配合比设计

（1）水泥与砂石之重量比为1：2：2 ～1：2：3； （2）砂率宜为45％～55％；

（3）水灰比宜为0.4～0.45；

（4）速凝剂掺量应通过试验确定。

四、施工方法及技术措施

喷锚网支护的施工程序是：搭设脚手→整修边坡→制作安装设施排水孔→第一次喷射混凝土→锚杆钻孔、注浆→挂网→第二次喷射混凝土→养护→拆除脚手架。现把各工序的施工方法及技术措施简述如下：

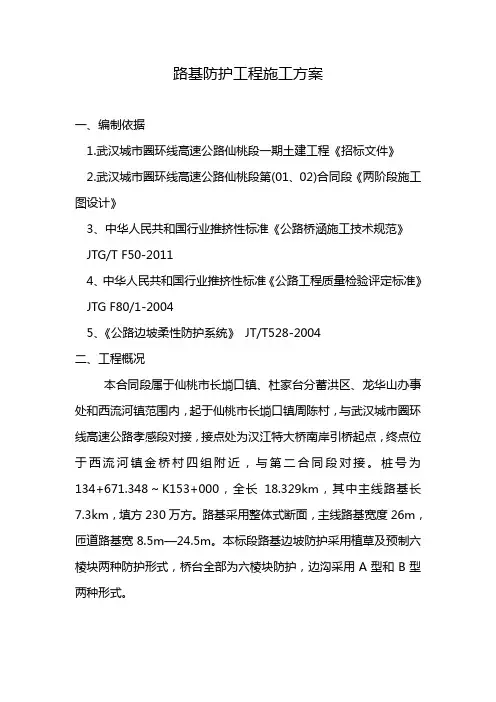

路基防护工程施工方案

一、编制依据

1.武汉城市圈环线高速公路仙桃段一期土建工程《招标文件》

2.武汉城市圈环线高速公路仙桃段第(01、02)合同段《两阶段施工图设计》

3、中华人民共和国行业推挤性标准《公路桥涵施工技术规范》

JTG/T F50-2011

4、中华人民共和国行业推挤性标准《公路工程质量检验评定标准》

JTG F80/1-2004

5、《公路边坡柔性防护系统》 JT/T528-2004

二、工程概况

本合同段属于仙桃市长埫口镇、杜家台分蓄洪区、龙华山办事处和西流河镇范围内，起于仙桃市长埫口镇周陈村，与武汉城市圈环线高速公路孝感段对接，接点处为汉江特大桥南岸引桥起点，终点位于西流河镇金桥村四组附近，与第二合同段对接。桩号为134+671.348～K153+000，全长18.329km，其中主线路基长7.3km，填方230万方。路基采用整体式断面，主线路基宽度26m，匝道路基宽8.5m—24.5m。本标段路基边坡防护采用植草及预制六棱块两种防护形式，桥台全部为六棱块防护，边沟采用A型和B型两种形式。

三、施工组织机构、人员配备

1、组织机构 我项目部按照合同要求组织相关人员、机械、试验仪器已全部进场，并确定其职责、人员分工。

（1）项目经理制定全面的施工方案，并抓好具体落实工作。

（2）总工程师制定施工方案，并对技术、工艺、质量、进度进行把关控制，向技术人员进行交底。

2、施工投入的人员数量表

序号 职务 人数 备注

1 总工 1 技术：封仁博

2 质检部部长 1 质量：刘武强

3 现场技术人员 1 刘晓东

4 作业人员 22

四、施工计划

随着工程的进展，我部拟2014年12月5日开工，预计2015年2月15日完工。

五、（一） 混凝土预制块防护工程

施工工艺流程

测量放样——坡面整修及土方开挖 ——修整基槽、夯实基底——基础浇筑——铺设砂砾垫层、砌筑预制块——坡面清理、养护

边坡稳定防护措施方案

边坡稳定防护措施是指在山坡、岩石高墙等自然或人工边坡中采取的一系列措施，以预防和减轻地质灾害的发生。本文将介绍边坡稳定防护的一些常用方案和措施，旨在向读者展示如何保障山区交通、民生安全。

一、加固植被

植被是边坡稳定的重要保障。通过加强植被的生长和保护，可以有效地增加边坡的抗滑能力和抗冲刷能力。在边坡上合理种植各种草本植物和灌木，如禾草、矮牵牛等，以增加边坡的根系结构，减弱地表水雨水对边坡的冲击力。此外，还可以利用人工修筑护坡，通过铺设枯枝、土壤覆盖、挂篮等方式，形成稳定的植被覆盖层，避免土壤侵蚀和坡面冲刷。

二、排水系统建设

合理的排水系统是边坡稳定的重要保障措施。边坡上的积水是引发边坡滑坡的主要原因之一。因此，在边坡设计中应考虑排水沟、渠道和护坡排水等措施，将积水导流到安全区域。此外，还可以在边坡上设置防渗板和排水管道，以有效降低地下水位，提高边坡的稳定性。

三、防护结构的建设

在一些特殊的边坡区域，如高陡边坡、岩石高墙等，常常需要采取一些防护结构和措施来增加边坡的稳定性。常见的防护结构包括挡土墙、护坡灌浆、护坡网、锚杆等。这些结构能够有效地提高边坡的抗滑、抗冲刷能力，减少地质灾害的发生。在选择和设计防护结构时，应充分考虑边坡的地质条件和工程实际情况，确保结构的稳定性和可靠性。

四、监测和预警系统

监测和预警系统是用来及时掌握边坡变形和稳定性状态的工具。通过安装位移传感器、地下水位监测器等设备，可以实时监测边坡的变形情况和地下水位变化。一旦发现边坡存在变形或其他异常情况，可以通过预警系统及时采取相应的应急措施，以减少地质灾害的损失发生。

总结：

边坡稳定防护措施方案是山区地质灾害防治的重要内容。通过加固植被、建设排水系统、设置防护结构以及安装监测预警系统等措施，可以有效地提高边坡的稳定性，降低地质灾害的风险。在具体实施过程中，应充分考虑当地的地质条件和工程实际情况，选择适合的防护方案。同时，加强对边坡的巡查和维护工作，及时发现和处理潜在的安全隐患，确保山区交通和民生安全。

1 正 昌 花 园

基

坑

边

坡

支

护

安

全

施

工

方

案

编制单位：昆明合力建筑工程有限责任公司

2 编制日期：2009年9月20日

一、工程概况 ：

本工程位于富民县大营镇昆禄公路旁，建筑面积10508.9㎡，结构类型为框架-剪力墙结构（局部地下室一层）。土质类型为三类土，采用机械开挖。地下室部分开挖深度为4.2m。为避免开挖深度超过5米的基坑，根据工程的实际现状，对原高出操场自然地面部分开挖成与操场自然地面在同一平面位置，并对地下室部分基坑周围4～5米范围内采用卸去1.5米高土层（卸土法），从而使基坑的开挖深度整体保证在5米范围内,局部超过5米(超深基坑)。并且对地下室部分基坑开挖，将采取放坡局部钢筋土钉墙支护，在基坑底局部设置排水坑，用水泵把地下水抽出排走来保证基坑施工安全，预防基坑塌方发生

二、支护结构的类型：

(一)、选择基坑的支护结构需考虑下述因素：

1、基坑的平面尺寸、开挖深度和施工要求；

2、各层地基土的物理、力学地、地下水位条件等；

3、邻近建(构)筑物距离基坑的远近、结构型式、基础形式和埋设深度；

4、邻近地下管线及其他设施情况，以及对基坑变形限制的要求；

5、现有材料、设备和施工技术的可能性；

6、工期和造价的优化。

综合考虑上述各种因素，结合施工经验并经过周密地技术经济比较，才能选出较好的支护结构型式。

3 支护结构包括挡墙与支撑(支锚)两部分，要结合具体情况和技术经济比较分别予以选型。

(二)、挡墙结构选型：

支护结构中目前常用的挡墙结构有下列一些型式：

1、钢板桩

钢板桩分简易的槽钢板桩和热扎锁口钢板桩两种。

(1)槽钢钢板桩

这是一种简易的钢板桩支护挡墙，由大规格的槽钢正反扣搭接组成。槽钢长6-8m，需要时可电焊接长，型号由计算确定。由于槽钢的截面高度较小，这种挡墙的抗弯能力较弱，一般只能用于深度不超过4m的基坑，顶部设一道拉锚或支撑。但由于其来源丰富、价格较低，在一些中小型工程中当基坑深度较浅时仍常有应用。
