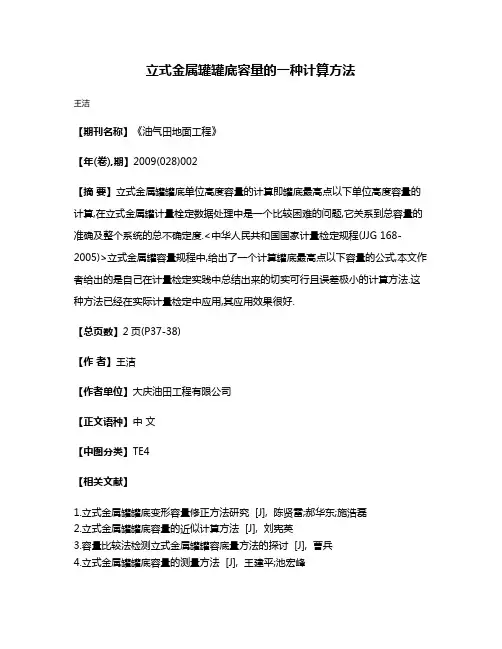

立式金属罐罐底容量的一种计算方法
王洁
【期刊名称】《油气田地面工程》
【年(卷),期】2009(028)002
【摘要】立式金属罐罐底单位高度容量的计算即罐底最高点以下单位高度容量的计算,在立式金属罐计量栓定数据处理中是一个比较困难的问题,它关系到总容量的准确及整个系统的总不确定度.<中华人民共和国国家计量检定规程(JJG 168-2005)>立式金属罐容量规程中,给出了一个计算罐底最高点以下容量的公式,本文作者给出的是自己在计量检定实践中总结出来的切实可行且误差极小的计算方法.这种方法已经在实际计量检定中应用,其应用效果很好.
【总页数】2页(P37-38)
【作者】王洁
【作者单位】大庆油田工程有限公司
【正文语种】中文
【中图分类】TE4
【相关文献】
1.立式金属罐罐底变形容量修正方法研究 [J], 陈贤雷;郝华东;施浩磊
2.立式金属罐罐底容量的近似计算方法 [J], 刘宪英
3.容量比较法检测立式金属罐罐容底量方法的探讨 [J], 曹兵
4.立式金属罐罐底容量的测量方法 [J], 王建平;池宏峰
5.《JJG168-2018立式金属罐检定规程》中几何法罐底底量的计算方法 [J], 王松武
因版权原因，仅展示原文概要，查看原文内容请购买。

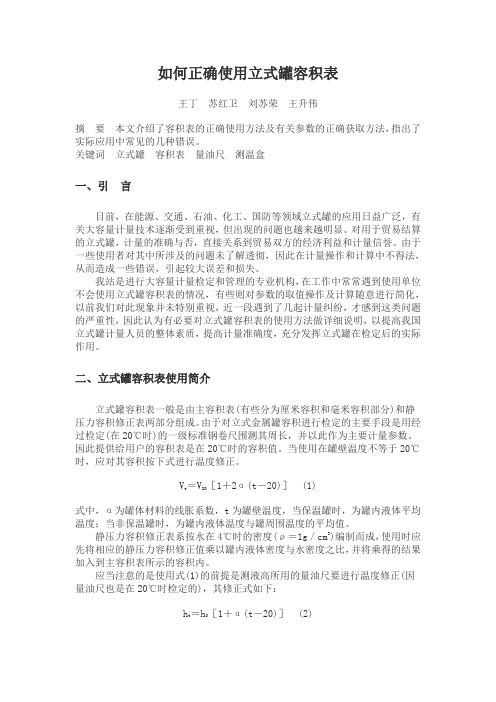

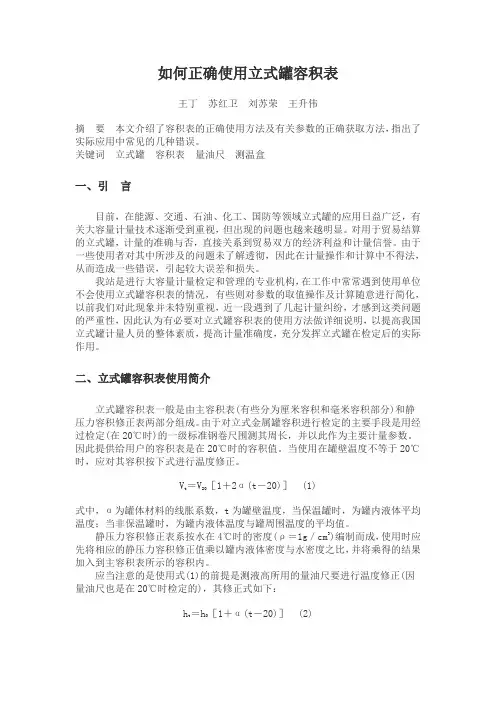

如何正确使用立式罐容积表王丁苏红卫刘苏荣王升伟摘要本文介绍了容积表的正确使用方法及有关参数的正确获取方法，指出了实际应用中常见的几种错误。
关键词立式罐容积表量油尺测温盒一、引言目前，在能源、交通、石油、化工、国防等领域立式罐的应用日益广泛，有关大容量计量技术逐渐受到重视，但出现的问题也越来越明显。
对用于贸易结算的立式罐，计量的准确与否，直接关系到贸易双方的经济利益和计量信誉。
由于一些使用者对其中所涉及的问题未了解透彻，因此在计量操作和计算中不得法，从而造成一些错误，引起较大误差和损失。
我站是进行大容量计量检定和管理的专业机构，在工作中常常遇到使用单位不会使用立式罐容积表的情况，有些则对参数的取值操作及计算随意进行简化，以前我们对此现象并未特别重视，近一段遇到了几起计量纠纷，才感到这类问题的严重性，因此认为有必要对立式罐容积表的使用方法做详细说明，以提高我国立式罐计量人员的整体素质，提高计量准确度，充分发挥立式罐在检定后的实际作用。
二、立式罐容积表使用简介立式罐容积表一般是由主容积表(有些分为厘米容积和毫米容积部分)和静压力容积修正表两部分组成。
由于对立式金属罐容积进行检定的主要手段是用经过检定(在20℃时)的一级标准钢卷尺围测其周长，并以此作为主要计量参数。
因此提供给用户的容积表是在20℃时的容积值。
当使用在罐壁温度不等于20℃时，应对其容积按下式进行温度修正。
V t ＝V20［1＋2α(t－20)］(1)式中，α为罐体材料的线胀系数，t为罐壁温度，当保温罐时，为罐内液体平均温度；当非保温罐时，为罐内液体温度与罐周围温度的平均值。
静压力容积修正表系按水在4℃时的密度(ρ＝1g／cm3)编制而成，使用时应先将相应的静压力容积修正值乘以罐内液体密度与水密度之比，并将乘得的结果加入到主容积表所示的容积内。
应当注意的是使用式(1)的前提是测液高所用的量油尺要进行温度修正(因量油尺也是在20℃时检定的)，其修正式如下：h t ＝h［1＋α(t－20)］(2)式中，α为量油尺材料线胀系数，t为罐内液体平均温度。
立式储罐容积计算公式立式储罐是一种常见的储存液体或气体的设备，它通常用于工业生产和储存过程中。
在设计和使用立式储罐时，了解其容积是非常重要的。
通过容积计算公式，可以准确地计算出储罐的容积，从而为生产和储存提供重要的参考数据。
本文将介绍立式储罐容积计算公式的推导和应用。
首先，我们来看一下立式储罐的基本结构。
立式储罐通常由圆筒形的罐体和圆锥形的底部组成，其容积可以通过圆柱体和圆锥体的容积计算公式来求得。
假设立式储罐的高度为H，底部半径为R，底部圆锥的高度为h，底部圆锥的底部半径为r，那么立式储罐的容积V可以通过以下公式来计算：V = Vc + Vp。
其中Vc表示圆柱体的容积，Vp表示圆锥体的容积。
下面我们分别来推导这两个部分的容积计算公式。
首先是圆柱体的容积计算公式。
圆柱体的容积可以通过以下公式来计算：Vc = π R^2 H。
其中π是圆周率，R是底部圆柱体的半径，H是圆柱体的高度。
通过这个公式，我们可以得到圆柱体的容积。
接下来是圆锥体的容积计算公式。
圆锥体的容积可以通过以下公式来计算：Vp = (1/3) π r^2 h。
其中π是圆周率，r是底部圆锥体的半径，h是圆锥体的高度。
通过这个公式，我们可以得到圆锥体的容积。
将圆柱体和圆锥体的容积计算公式结合起来，就可以得到立式储罐的容积计算公式：V = π R^2 H + (1/3) π r^2 h。
通过这个公式，我们可以准确地计算出立式储罐的容积。
在实际应用中，可以根据具体的储罐参数，将数值代入公式中进行计算，从而得到储罐的容积数据。
在工业生产和储存过程中，了解储罐的容积是非常重要的。
通过容积计算公式，可以帮助工程师和操作人员准确地了解储罐的容积，从而为生产和储存提供重要的数据支持。
同时，容积计算公式也可以用于设计防溢流装置和监测系统，确保储罐的安全运行。
除了上述的基本容积计算公式外，还有一些特殊情况需要考虑。
例如，如果储罐的底部不是圆锥形而是平底，那么容积计算公式会有所不同。
油库立式油罐计量安全操作规程油库立式油罐计量安全操作规程一、概述为了保障油库立式油罐的计量准确性及全面保障人身安全，本规程是为了规范和指导油库立式油罐的计量操作和安全措施而制订的。
二、适用范围本规程适用于油库液体储罐的计量操作及安全措施。
三、定义1. 油罐：指油库中的立式油罐2. 计量：指油罐内液体的量具内体积与液面高度之间的关系。
四、安全操作步骤1. 操作前，必须了解油罐的基本情况，包括油罐的品种、容量、高度、液位高度等信息。
2. 操作前，应对油罐的防雷、防爆、防火设备进行检查，并确认其正常。
3. 操作前应确认秤仪可靠性，并按照规定的方法进行秤量比对。
4. 开始计量操作前，应将油罐内的油位降至所要求的计量液位以下，并关闭进出口阀门和其他活门，按照标准操作程序进行计量操作。
5. 计量完毕，应立即关闭计量管道上的阀门，并将液位回升至计量前的高度，打开进口阀门，将残留物流到管路中，再通过翻倒、洒水等方式清洁油罐内壁，维护油罐的清洁。
6. 计量完毕后，应将计量记录进行登记，并将记录存档。
如计量发生现场异常情况，应在记录中进行详细说明。
7. 作业完毕后，应按照规定的方法对油罐进行门窗封闭，以确保油罐的安全。
五、安全注意事项1. 操作中严禁抽烟、使用明火或其他易燃物品。
2. 操作人员必须穿着防静电鞋、防爆工作服、耳塞、眼镜等相应的劳动防护用品。
3. 操作过程中应注意油罐内氧气含量，切勿因长时间停留造成不必要的风险。
4. 如遇雷雨天气或气温骤降，应暂停计量作业并采取相应的防范措施。
5. 如遇到秤仪故障、管路阻塞或者其他不可抗拒下，应立即停止计量作业，并进行故障排除。
六、结论本文详细介绍了油库立式油罐计量安全操作规程，所有作业人员均应遵守规定。
在操作期间务必注意安全，绝不因计量速度快忽视安全，确保人员和设备完好无损，为保障工作人员安全和加强油库安全管理提供了有力支持。

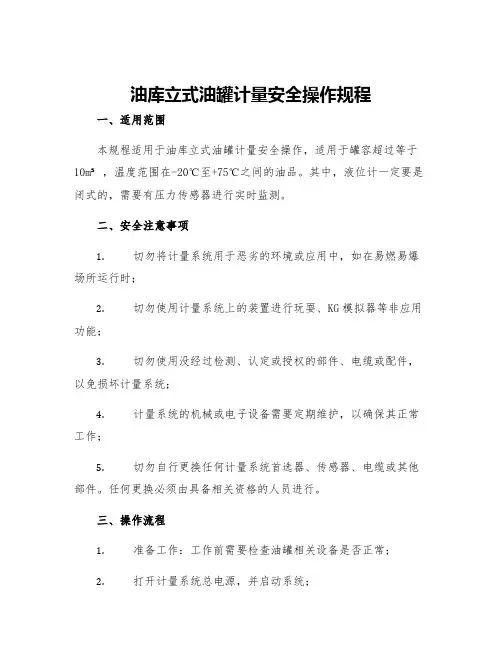

油库立式油罐计量安全操作规程一、适用范围本规程适用于油库立式油罐计量安全操作，适用于罐容超过等于10m³，温度范围在-20℃至+75℃之间的油品。
其中，液位计一定要是闭式的，需要有压力传感器进行实时监测。
二、安全注意事项1.切勿将计量系统用于恶劣的环境或应用中，如在易燃易爆场所运行时；2.切勿使用计量系统上的装置进行玩耍、KG模拟器等非应用功能；3.切勿使用没经过检测、认定或授权的部件、电缆或配件，以免损坏计量系统；4.计量系统的机械或电子设备需要定期维护，以确保其正常工作；5.切勿自行更换任何计量系统首选器、传感器、电缆或其他部件。
任何更换必须由具备相关资格的人员进行。
三、操作流程1.准备工作：工作前需要检查油罐相关设备是否正常；2.打开计量系统总电源，并启动系统；3.点击系统中的“罐体液位”选项卡，打开液位监测画面；4.在液位监测画面中输入油品质量，油品质量一般在10L左右；5.选择计量油流率，并确认相应的密度值；6.打开主控制柜内的减压阀门，并在计量开始之前等待几分钟，确保油品能顺利流进油罐；7.计量时间通常为3-5分钟。
在此期间，检查计量过程中是否出现异常状况；8.计量完成后，请关闭计量系统和罐体减压阀门，并进行记账；四、故障处理1.如果计量系统出现故障，应立即关闭计量系统，并拨打技术支持电话进行故障处理；2.在任何情况下，切勿让未经授权的人员操作计量系统或任何油罐设备；3.如果在计量过程中出现非常规状况，例如油流异常、计量系统出现错误等情况，请考虑取消计量并及时与技术人员联系；4.在油罐安全使用过程中，如发现设备的任何异常状况，应及时进行排查并进行维护保养。
五、使用注意事项1.切勿在计量过程中离开现场，以确保计量过程正常进行；2.计量前请确认油罐、计量系统及其接口管道、阀门等所有设备的无损坏状态；3.冷凝水、油污、水气等应定期进行排除，以确保油罐设备清洁；4.油罐应定期进行维护保养，检查罐壁是否出现渗漏或其它问题；5.计量时应使用符合相关要求的计量设备；6.对于不同种类的油品需要分别计算浮子长度re和渡口长度rb。

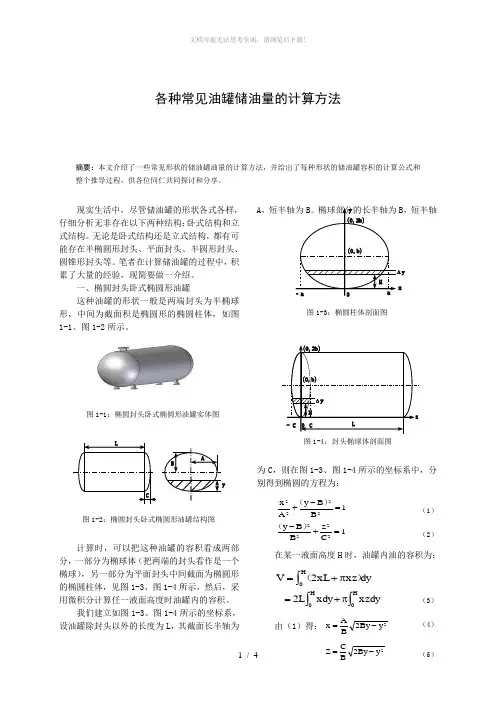

各种常见油罐储油量的计算方法摘要：本文介绍了一些常见形状的储油罐油量的计算方法，并给出了每种形状的储油罐容积的计算公式和整个推导过程，供各位同仁共同探讨和分享。
现实生活中，尽管储油罐的形状各式各样，仔细分析无非存在以下两种结构：卧式结构和立式结构。
无论是卧式结构还是立式结构，都有可能存在半椭圆形封头、平面封头、半圆形封头、圆锥形封头等。
笔者在计算储油罐的过程中，积累了大量的经验，现简要做一介绍。
一、椭圆封头卧式椭圆形油罐这种油罐的形状一般是两端封头为半椭球形，中间为截面积是椭圆形的椭圆柱体，如图1-1、图1-2所示。
计算时，可以把这种油罐的容积看成两部分，一部分为椭球体（把两端的封头看作是一个椭球），另一部分为平面封头中间截面为椭圆形的椭圆柱体，见图1-3、图1-4所示，然后，采用微积分计算任一液面高度时油罐内的容积。
我们建立如图1-3、图1-4所示的坐标系，设油罐除封头以外的长度为L ，其截面长半轴为A ，短半轴为B 。
椭球部分的长半轴为B ，短半轴为C ，则在图1-3、图1-4所示的坐标系中，分别得到椭圆的方程为： 在某一液面高度H 时，油罐内油的容积为：由（1）得： L C BA y图1-2：椭圆封头卧式椭圆形油罐结构图 图1-1：椭圆封头卧式椭圆形油罐实体图 H(0,2b)a Δy - a (0,b) 0x y 图1-3：椭圆柱体剖面图 L H(0,2b)CΔy- C (0,b) 0 z 图1-4：封头椭球体剖面图 dyxz xL 2V H⎰π+=）（2y By 2BAx -=C（3） （4）⎰⎰π+=H 0Hxzdyxdy L 21B B y A x 2222=-+）（（1） （2） 1C z B B y 2222=+-）（由（2）得： 将（4）、（5）代入（3）得：公式（6）即为任意截面高度时油罐中油的容积。
若用余旋计算，还可以得到如下的公式：二、平面封头卧式椭圆形油罐这种油罐的形状一般两端为平面封头，中间截面积为椭圆形的椭圆柱体，如图2-1、图2-2所示。

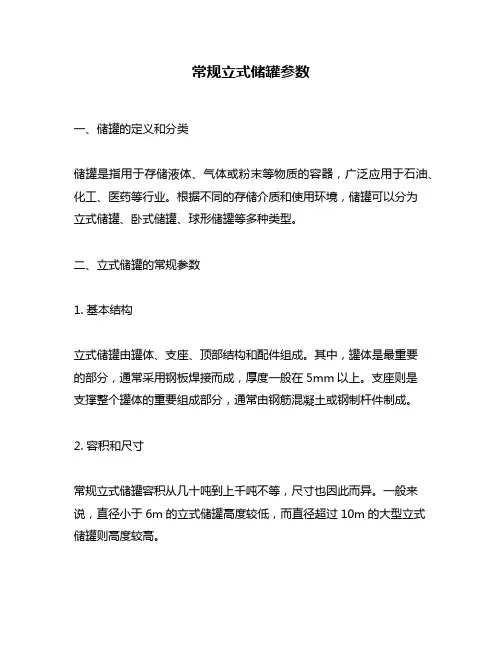

常规立式储罐参数一、储罐的定义和分类储罐是指用于存储液体、气体或粉末等物质的容器，广泛应用于石油、化工、医药等行业。
根据不同的存储介质和使用环境，储罐可以分为立式储罐、卧式储罐、球形储罐等多种类型。
二、立式储罐的常规参数1. 基本结构立式储罐由罐体、支座、顶部结构和配件组成。
其中，罐体是最重要的部分，通常采用钢板焊接而成，厚度一般在5mm以上。
支座则是支撑整个罐体的重要组成部分，通常由钢筋混凝土或钢制杆件制成。
2. 容积和尺寸常规立式储罐容积从几十吨到上千吨不等，尺寸也因此而异。
一般来说，直径小于6m的立式储罐高度较低，而直径超过10m的大型立式储罐则高度较高。
3. 板厚和材质为确保立式储罐具有足够的强度和稳定性，在制造过程中需要选择合适的板厚和材质。
常用的材质包括碳钢、不锈钢、铝合金等，板厚一般在5mm以上。
4. 罐底形式立式储罐的罐底形式有平底、圆锥底和倒圆锥底三种。
其中，平底储罐适用于存储高粘度液体或粉末，圆锥底和倒圆锥底则适用于易于流动的液体。
5. 进出口方式立式储罐通常需要设置进出口，以便进行加料和排放等操作。
进出口方式有多种选择，包括上进下出、上进上出、下进下出等。
6. 防腐措施由于储罐长期处于液体或气体环境中，容易受到腐蚀的影响。
为此，在制造过程中需要采取防腐措施，如喷涂防腐漆、内衬防腐层等。
三、立式储罐的使用注意事项1. 储存介质应符合规定标准，并遵守相关安全操作规程。
2. 定期检查储罐是否存在漏洞或变形等问题，及时修复或更换。
3. 储罐应放置在平坦坚固的基础上，以确保其稳定性。
4. 对于易燃、易爆等危险物品的储存，应采取相应的安全措施，并设置防火设施。
5. 在进行加料、排放等操作时，应严格遵守相关安全操作规程，并确保人员和设备的安全。
总之，立式储罐是工业生产中不可或缺的重要设备之一。
了解其常规参数和使用注意事项，有助于提高其使用效率和安全性。
