matlab 通信仿真案例
在MATLAB中,通信仿真是一个常见的应用领域,可以用于模拟
和分析数字通信系统的性能。
下面我将从多个角度介绍几个常见的
通信仿真案例。
1. OFDM系统仿真,OFDM(正交频分复用)是一种常见的多载
波调制技术,用于高速数据传输。
你可以使用MATLAB来建立一个基
本的OFDM系统仿真模型,包括信道估计、均衡和解调等模块。
通过
仿真可以分析系统在不同信噪比下的误码率性能,优化系统参数以
及算法设计。
2. 无线通信系统仿真,你可以使用MATLAB建立一个简单的无
线通信系统仿真模型,包括传输信道建模、调制解调、信道编码、
多天线技术等。
通过仿真可以评估系统的覆盖范围、传输速率、抗
干扰能力等性能指标。
3. MIMO系统仿真,MIMO(多输入多输出)技术在无线通信中
得到了广泛应用。
你可以使用MATLAB建立一个MIMO系统仿真模型,包括空间多路复用、信道估计、预编码等。
通过仿真可以分析系统
的信道容量、波束赋形技术对系统性能的影响等。
4. LTE系统仿真,LTE(长期演进)是目前移动通信领域的主流技术之一。
你可以使用MATLAB建立一个LTE系统仿真模型,包括物理层信号处理、上下行链路传输、信道编码解码等。
通过仿真可以评估系统的覆盖范围、传输速率、干扰抑制能力等性能指标。
以上是一些常见的通信仿真案例,通过MATLAB你可以方便地建立仿真模型,分析系统性能,并优化系统设计。
希望这些案例能够帮助到你。
基于matlab的数字基带通信系统仿真1.课程设计的目的(1)增加对仿真软件的认识,学会对各种软件的操作和使用方法(2)加深理解数字基带通信系统的概念(3)初步掌握系统的设计方法,培养独立工作能力2.设计方案论证2.1数字基带传输系统在数字传输系统中,其传输的对象通常是二进制数字信号,它可能是来自计算机、电传打字机或其它数字设备的各种数字脉冲,也可能是来自数字终端的脉冲编码调制(PCM)信号。
这些二进制数字信号的频带范围通常从直流和低频开始,直到某一频率m f ,我们称这种信号为数字基带信号。
在某些有线信道中,特别是在传输距离不太远的情况下,数字基带信号可以不经过调制和解调过程在信道中直接传送,这种不使用调制和解调设备而直接传输基带信号的通信系统,我们称它为基带传输系统。
而在另外一些信道,特别是无线信道和光信道中,数字基带信号则必须经过调制过程,将信号频谱搬移到高频处才能在信道中传输,相应地,在接收端必须经过解调过程,才能恢复数字基带信号。
我们把这种包括了调制和解调过程的传输系统称为数字载波传输系统。
数字基带传输系统的模型如图 1所示,它主要包括码型变换器、发送滤波器、信道、接收滤波器、均衡器和取样判决器等部分。
图1 数字基带传输系统模型1.2 数字基带信号1.2.1数字基带信号波形对不同的数字基带传输系统,应根据不同的信道特性及系统指标要求,选择不同的数字脉冲波形。
原则上可选择任意形状的脉冲作为基带信号波形,如矩形脉冲、三角波、高斯脉冲及升余弦脉冲等。
但实际系统常用的数字波形是矩形脉冲,这是由于矩形脉冲纤数字传输系统中的线路传输码型。
此外,CMI 码和曼彻斯特码一样都是将一位二进制码用一组两位二进制码表示,因此称其为1B2B 码。
(5)4B/3T 码4B/3T 码是1B/1T 码的改进型它把4 个二进制码元变换为3个三进制码元。
显然,在相同信息速率的条件下,4B/3T 码的码元传输速率要比1B/1T 码的低,因而提高了系统的传输效率。

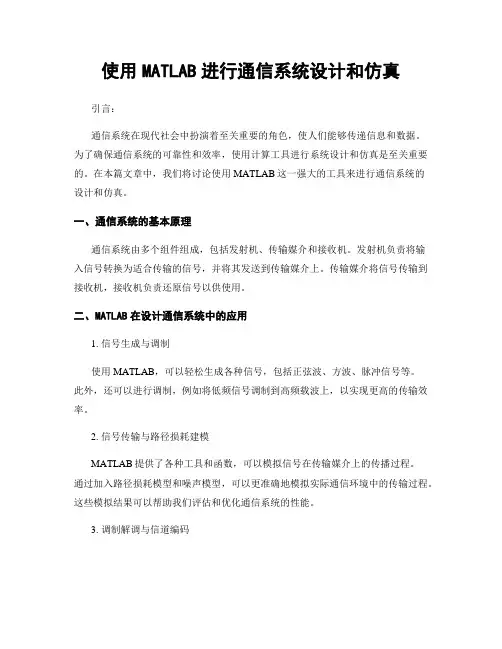

使用MATLAB进行通信系统设计和仿真引言:通信系统在现代社会中扮演着至关重要的角色,使人们能够传递信息和数据。
为了确保通信系统的可靠性和效率,使用计算工具进行系统设计和仿真是至关重要的。
在本篇文章中,我们将讨论使用MATLAB这一强大的工具来进行通信系统的设计和仿真。
一、通信系统的基本原理通信系统由多个组件组成,包括发射机、传输媒介和接收机。
发射机负责将输入信号转换为适合传输的信号,并将其发送到传输媒介上。
传输媒介将信号传输到接收机,接收机负责还原信号以供使用。
二、MATLAB在设计通信系统中的应用1. 信号生成与调制使用MATLAB,可以轻松生成各种信号,包括正弦波、方波、脉冲信号等。
此外,还可以进行调制,例如将低频信号调制到高频载波上,以实现更高的传输效率。
2. 信号传输与路径损耗建模MATLAB提供了各种工具和函数,可以模拟信号在传输媒介上的传播过程。
通过加入路径损耗模型和噪声模型,可以更准确地模拟实际通信环境中的传输过程。
这些模拟结果可以帮助我们评估和优化通信系统的性能。
3. 调制解调与信道编码MATLAB提供了用于调制解调和信道编码的函数和工具箱。
通过选择适当的调制方式和编码方案,可以提高信号传输的可靠性和容错能力。
通过使用MATLAB进行仿真,我们可以评估不同方案的性能,从而选择出最优的设计。
4. 多天线技术与信道建模多天线技术可显著提高通信系统的容量和性能。
MATLAB提供了用于多天线系统仿真的工具箱,其中包括多天线信道建模、空分复用和波束成形等功能。
这些工具可以帮助我们评估多天线系统在不同场景下的性能,并优化系统设计。
5. 频谱分析与功率谱密度估计频谱分析是评估通信系统性能的重要方法之一。
MATLAB提供了各种频谱分析函数和工具,可以对信号进行频谱分析,并计算功率谱密度估计。
这些结果可以帮助我们了解系统的频率分布特性,并进行性能优化。
6. 误码率分析与性能评估对于数字通信系统而言,误码率是一个重要的性能指标。

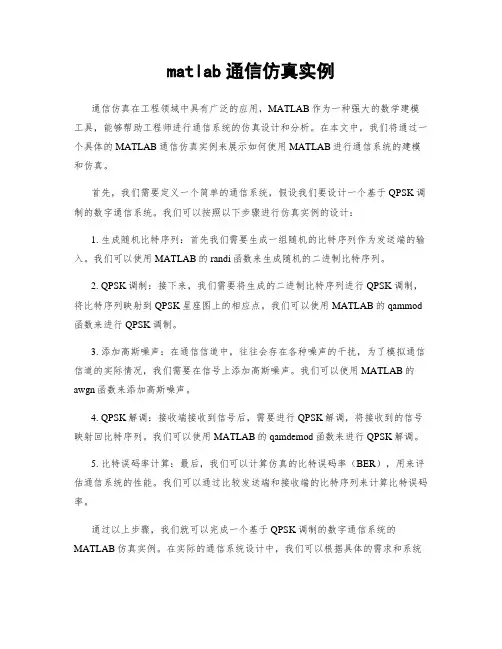

matlab通信仿真实例通信仿真在工程领域中具有广泛的应用,MATLAB作为一种强大的数学建模工具,能够帮助工程师进行通信系统的仿真设计和分析。
在本文中,我们将通过一个具体的MATLAB通信仿真实例来展示如何使用MATLAB进行通信系统的建模和仿真。
首先,我们需要定义一个简单的通信系统,假设我们要设计一个基于QPSK调制的数字通信系统。
我们可以按照以下步骤进行仿真实例的设计:1. 生成随机比特序列:首先我们需要生成一组随机的比特序列作为发送端的输入。
我们可以使用MATLAB的randi函数来生成随机的二进制比特序列。
2. QPSK调制:接下来,我们需要将生成的二进制比特序列进行QPSK调制,将比特序列映射到QPSK星座图上的相应点。
我们可以使用MATLAB的qammod 函数来进行QPSK调制。
3. 添加高斯噪声:在通信信道中,往往会存在各种噪声的干扰,为了模拟通信信道的实际情况,我们需要在信号上添加高斯噪声。
我们可以使用MATLAB的awgn函数来添加高斯噪声。
4. QPSK解调:接收端接收到信号后,需要进行QPSK解调,将接收到的信号映射回比特序列。
我们可以使用MATLAB的qamdemod函数来进行QPSK解调。
5. 比特误码率计算:最后,我们可以计算仿真的比特误码率(BER),用来评估通信系统的性能。
我们可以通过比较发送端和接收端的比特序列来计算比特误码率。
通过以上步骤,我们就可以完成一个基于QPSK调制的数字通信系统的MATLAB仿真实例。
在实际的通信系统设计中,我们可以根据具体的需求和系统参数进行更加复杂的仿真设计,例如考虑信道编码、信道估计等因素,以更加准确地评估通信系统的性能。
MATLAB的强大数学建模和仿真功能,为工程师提供了一个非常有用的工具,可以帮助他们设计和分析各种通信系统。
通过不断的实践和学习,工程师可以更加熟练地运用MATLAB进行通信系统的仿真设计,为通信系统的性能优化提供有力的支持。

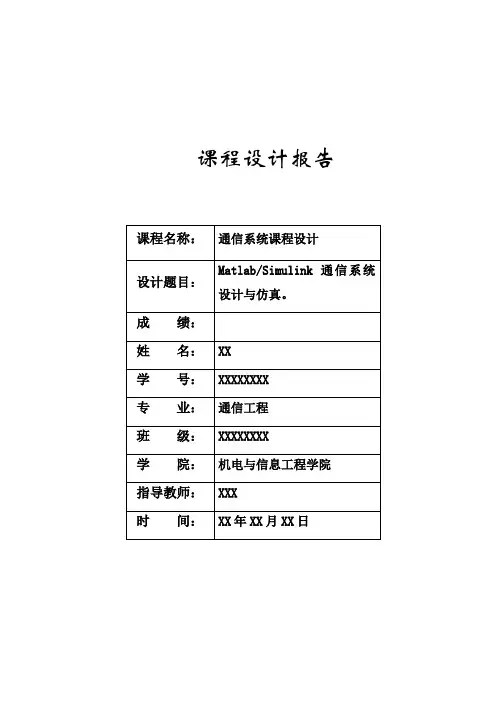

课程设计报告目录一、课程设计内容及要求....................................... 错误!未定义书签。
(一)设计内容............................................. 错误!未定义书签。
(二)设计要求............................................. 错误!未定义书签。
二、系统原理介绍................................................... 错误!未定义书签。
(一)系统组成结构框图............................. 错误!未定义书签。
(二)各模块原理......................................... 错误!未定义书签。
1.信源模块............................................. 错误!未定义书签。
2.信源编码模块..................................... 错误!未定义书签。
3.QPSK调制模块 ................................. 错误!未定义书签。
4.信道模块............................................. 错误!未定义书签。
5.QPSK解调模块 ................................. 错误!未定义书签。
6.误码率模块......................................... 错误!未定义书签。
三、系统方案设计................................................... 错误!未定义书签。
(一)方案论证............................................. 错误!未定义书签。
MATLAB通信系统仿真实验报告实验一、MATLAB的基本使用与数学运算目的:学习MATLAB的基本操作,实现简单的数学运算程序。
内容:1-1 要求在闭区间[0,2π]上产生具有10个等间距采样点的一维数组。
试用两种不同的指令实现。
运行代码:x=[0:2*pi/9:2*pi]运行结果:1-2 用M文件建立大矩阵xx=[ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.91.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.92.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.93.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9]代码:x=[ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.91.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.92.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.93.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9]m_mat运行结果:1-3已知A=[5,6;7,8],B=[9,10;11,12],试用MATLAB分别计算A+B,A*B,A.*B,A^3,A.^3,A/B,A\B.代码:A=[5 6;7 8] B=[9 10;11 12] x1=A+B X2=A-B X3=A*B X4=A.*B X5=A^3 X6=A.^3 X7=A/B X8=A\B运行结果:1-4任意建立矩阵A,然后找出在[10,20]区间的元素位置。
程序代码及运行结果:代码:A=[12 52 22 14 17;11 10 24 03 0;55 23 15 86 5 ] c=A>=10&A<=20运行结果:1-5 总结:实验过程中,因为对软件太过生疏遇到了些许困难,不过最后通过查书与同学交流都解决了。
例如第二题中,将文件保存在了D盘,而导致频频出错,最后发现必须保存在MATLAB文件之下才可以。
• 139•针对通信原理课程的教学特点和传统实验教学存在的问题,讨论了将Matlab软件引入到通信原理课程教学的必要性。
以模拟调制系统为例,利用Matlab的工具箱和Simulink界面对通信系统进行可视化教学,并给出了仿真结果。
实践证明,不仅在课堂教学中以更加直观的方式进行讲解,而且补充和完善传统实验的不足,提高学生学习积极性,教学效果得到较大提升。
随着5G通信的到来,通信技术在人们日常生活中是无处不在,现代通信技术取得了显著进展。
通信原理作为高校通信工程和电子信息等本科专业课程体系中重要的专业基础课,系统阐述了模拟和数字通信系统的基本概念、基本原理和基本分析方法,为学生学习后续课程储备专业素养(王海华,Matlab/Simulink仿真在“通信原理”教学中的应用研究:湖北理工学院学报,2015)。
然而这门课程理论内容丰富,系统模型抽象,数学公式多,推理过程繁琐,学生普遍感到枯燥难懂,抓不住重点,学习吃力,不能顺利学好本课程(基于Matlab_Simulink的通信原理虚拟仿真实验教学方法研究:现代电子技术,2015;邵玉斌,Matlab/Simulink通信系统建模与仿真实例分析:清华大学出版社,2008)。
为此,在教学过程中引入Matlab仿真技术,理论联系实践开展教学工作,通过simulink界面搭建系统模型,调整参数,观察通信系统性能,激发学生的学习积极性,提升教学质量,实现良好的教学模式。
1 Matlab软件介绍Matlab在工程数值运算和系统仿真方面具有强大的功能,主要包括数值分析、仿真建模、系统控制和优化等功能(牛磊,赵正平,郭博,Matlab仿真在通信原理教学中的应用:阜阳师范学院学报,2014)。
在Matlab的Communication Toolbox(通信工具箱)中提供了许多仿真函数和模块,用于对通信系统进行仿真和分析。
Simulink平台是Matlab中一种可视化仿真工具,提供了建立模型方框图的图形用户界面(GUI),可以将图形化的系统模块连接起来,从而建立直观、功能丰富的动态系统模型(黄琳,曹杉杉,熊旭辉.基于Matlab的通信原理实验课程设计:湖北师范大学学报,2017)。
matlab通信仿真设计MATLAB通信仿真设计文档概述:通信系统是现代信息社会的核心,通信系统的性能直接影响着信息的传输质量和传输速度。
通信仿真技术作为其中的一种重要的手段,在通信系统的设计、优化和评估中扮演着重要角色。
MATLAB仿真软件是通信仿真领域中使用最为广泛的工具之一。
通过MATLAB软件,可以快速建立通信系统的仿真模型,并实现对其进行仿真和测试。
本文将详细介绍MATLAB通信仿真设计的相关知识和实现方法。
一、MATLAB通信仿真设计的基础知识MATLAB通信仿真设计主要涉及以下几个方面的知识:1. 信号处理与数字通信基础知识MATLAB通信仿真应用需要掌握一定的信号处理与数字通信的基础知识,如数字信号处理、滤波器设计、数字调制解调技术等。
2.MATLAB基础知识MATLAB仿真软件是MATLAB通信仿真设计的基础平台,需要掌握MATLAB的基本语法、常用命令、图形绘制等。
3.通信系统的仿真知识通信系统的仿真知识包括系统建模、仿真参数的设置、仿真结果的评估等。
二、MATLAB通信仿真设计的常用工具MATLAB通信仿真设计涉及到的常用工具如下:1.MATLAB通信系统工具箱MATLAB通信系统工具箱是MATLAB仿真软件中的一个重要工具,包含了数字信号处理、滤波器设计、卷积码、分组码、调制、解调、信道编码、信道建模、误码性能、符号时钟估计等多个模块,能够快速实现通信系统的仿真。
2.系统建模工具系统建模工具是用来建立通信系统的仿真模型的工具。
MATLAB仿真软件中提供了SIMULINK模块,可以通过模块化的方式快速地建立通信系统的仿真模型,而不需要进行复杂的编程。
3.信号调制与解调工具信号调制与解调工具是用来对数字信号进行调制、解调的工具。
MATLAB仿真软件中提供了多种常用的调制解调技术,如PSK、FSK、QAM等。
4.误码性能评估工具误码性能评估工具是用来评估通信系统误码率性能的工具。
matlab通信仿真实例Matlab通信仿真实例:频移键控(FSK)调制与解调引言:通信系统在现代社会的发展中起着关键作用,其性能的评估和优化是一个重要的研究方向。
Matlab作为通信仿真的强大工具,具有广泛的应用。
本文将以频移键控(FSK)调制与解调为例,介绍如何使用Matlab进行通信仿真实例。
我们将从FSK调制与解调的基本原理开始,逐步介绍Matlab编程实现。
第一节:FSK调制原理频移键控(FSK)是一种基于频率调制的数字调制技术。
在FSK调制中,数字数据被映射到不同的频率,即0和1分别对应不同的载波频率。
调制信号可以表示为:s(t) = Acos(2πf1t) ,当输入为0s(t) = Acos(2πf2t) ,当输入为1其中s(t)为调制信号,A为幅度,f1和f2分别为两个载波频率。
FSK信号的频谱包含这两个载波频率。
下面我们将使用Matlab实现FSK调制。
第二节:Matlab编程实现FSK调制在Matlab中,我们可以使用频率生成器函数freqgen来生成不同频率的信号。
首先,我们需要在Matlab中定义载波频率f1和f2,和待调制的数字数据序列x。
f1 = 1000; 第一个载波频率f2 = 2000; 第二个载波频率x = [0 1 0 1 0]; 待调制的数字数据序列接下来,我们可以根据以上公式,使用正弦函数生成相应的调制信号。
t = 0:0.0001:0.001; 时间间隔s = zeros(size(t)); 初始化调制信号为0for i = 1:length(x)if x(i) == 0s = s + cos(2*pi*f1*t);elses = s + cos(2*pi*f2*t);endend在上述代码中,我们使用for循环遍历输入数据序列的每个元素,根据输入数据的值选择不同的载波频率,并将调制信号叠加在一起。
最后,我们得到了FSK调制信号s。
接下来,我们将介绍FSK解调的原理和Matlab 的实现。
详解matlab simulink 通信系统建模与仿真MATLAB Simulink是一款广泛应用于通信系统建模和仿真的工具。
它提供了一种直观的方式来设计和测试通信系统,使得工程师可以更快地开发出高质量的通信系统。
本文将详细介绍MATLAB Simulink在通信系统建模和仿真方面的应用。
一、MATLAB Simulink的基本概念MATLAB Simulink是一种基于图形化界面的建模和仿真工具。
它可以通过拖拽和连接不同的模块来构建一个完整的系统模型。
每个模块代表了系统中的一个组件,例如滤波器、调制器、解调器等。
用户可以通过设置每个模块的参数来调整系统的性能。
二、通信系统建模在MATLAB Simulink中建立通信系统模型的第一步是选择合适的模块。
通信系统通常包括以下几个部分:1.信源:产生数字信号,例如文本、音频或视频。
2.编码器:将数字信号转换为模拟信号,例如调制信号。
3.信道:模拟信号在信道中传输,可能会受到干扰和噪声的影响。
4.解码器:将接收到的模拟信号转换为数字信号。
5.接收器:接收数字信号并进行后续处理,例如解码、解调、解密等。
在MATLAB Simulink中,每个部分都可以用一个或多个模块来表示。
例如,信源可以使用“信号生成器”模块,编码器可以使用“调制器”模块,解码器可以使用“解调器”模块等。
三、通信系统仿真在建立通信系统模型后,可以使用MATLAB Simulink进行仿真。
仿真可以帮助工程师评估系统的性能,例如误码率、信噪比等。
仿真还可以帮助工程师优化系统的设计,例如调整滤波器的参数、改变编码器的类型等。
在MATLAB Simulink中,可以使用“仿真器”模块来进行仿真。
用户可以设置仿真的时间范围、仿真步长等参数。
仿真器会根据系统模型和参数进行仿真,并输出仿真结果。
用户可以使用MATLAB的绘图工具来可视化仿真结果,例如绘制误码率曲线、信号波形等。
四、MATLAB Simulink的优点MATLAB Simulink具有以下几个优点:1.直观易用:MATLAB Simulink提供了一个直观的图形化界面,使得工程师可以更快地建立和调整系统模型。
创新实践报告报告题目:基于matlab的通信系统仿真学院名称: 信息工程学院姓名:班级学号:指导老师:二O一四年十月十五日一、引言现代社会发展要求通信系统功能越来越强,性能越来越高,构成越来越复杂;另一方面,要求通信系统技术研究和产品开发缩短周期,降低成本,提高水平。
这样尖锐对立的两个方面的要求,只有通过使用强大的计算机辅助分析设计技术和工具才能实现。
在这种迫切的需求之下,MATLAB应运而生。
它使得通信系统仿真的设计和分析过程变得相对直观和便捷,由此也使得通信系统仿真技术得到了更快的发展。
通信系统仿真贯穿着通信系统工程设计的全过程,对通信系统的发展起着举足轻重的作用。
通信系统仿真具有广泛的适应性和极好的灵活性,有助于我们更好地研究通信系统性能。
通信系统仿真的基本步骤如下图所示:二、仿真分析与测试(1)随机信号的生成利用Matlab中自带的函数randsrc来产生0、1等概分布的随机信号.源代码如下所示:global NN=300;global pp=0。
5;source=randsrc(1,N,[1,0;p,1—p]);(2)信道编译码1、卷积码的原理卷积码(convolutional code)是由伊利亚斯(p。
Elias)发明的一种非分组码。
在前向纠错系统中,卷积码在实际应用中的性能优于分组码,并且运算较简单.卷积码在编码时将k比特的信息段编成n个比特的码组,监督码元不仅和当前的k比特信息段有关,而且还同前面m=(N—1)个信息段有关。
通常将N称为编码约束长度,将nN称为编码约束长度。
一般来说,卷积码中k和n的值是比较小的整数.将卷积码记作(n,k,N)。
卷积码的编码流程如下所示。
可以看出:输出的数据位V1,V2和寄存器D0,D1,D2,D3之间的关系。
根据模2加运算特点可以得知奇数个1模2运算后结果仍是1,偶数个1模2运算后结果是0。
2、译码原理卷积码译码方法主要有两类:代数译码和概率译码.代数译码主要根据码本身的代数特性进行译码,而信道的统计特性并没有考虑在内.目前,代数译码的主要代表是大数逻辑解码.该译码方法对于约束长度较短的卷积码有较好的效果,并且设备较简单。
matlab通信系统仿真设计课程设计一、教学目标本课程的教学目标是使学生掌握Matlab在通信系统仿真设计方面的基本理论和实践技能,培养学生运用Matlab进行通信系统仿真的能力。
1.理解通信系统的基本原理和主要技术。
2.掌握Matlab的基本语法和操作。
3.熟悉通信系统仿真的基本方法和流程。
4.能够运用Matlab进行简单的通信系统仿真。
5.能够分析仿真结果,对通信系统进行性能评估。
6.能够根据实际问题,设计并实现通信系统仿真模型。
情感态度价值观目标:1.培养学生的创新意识和团队协作精神。
2.增强学生对通信技术领域的兴趣和好奇心。
3.培养学生关注社会热点,运用所学知识解决实际问题的责任感。
二、教学内容本课程的教学内容主要包括Matlab基本语法与操作、通信系统基本原理、通信系统仿真方法和实践。
1.Matlab基本语法与操作:Matlab简介、基本语法、数据类型、运算符、函数、编程技巧等。
2.通信系统基本原理:模拟通信系统、数字通信系统、信号与系统、信息论基础等。
3.通信系统仿真方法:系统建模、仿真原理、仿真工具等。
4.通信系统仿真实践:模拟通信系统仿真、数字通信系统仿真、信道编码与解码仿真等。
三、教学方法本课程采用讲授法、案例分析法、实验法等多种教学方法,注重理论与实践相结合,激发学生的学习兴趣和主动性。
1.讲授法:通过讲解基本原理、概念和实例,使学生掌握通信系统和Matlab的基本知识。
2.案例分析法:分析实际通信系统案例,引导学生运用Matlab进行仿真分析。
3.实验法:学生进行实验,亲手操作Matlab进行通信系统仿真,提高学生的实践能力。
四、教学资源本课程的教学资源包括教材、多媒体资料、实验设备等。
1.教材:选用国内外优秀教材,如《Matlab通信系统仿真与应用》等。
2.多媒体资料:制作课件、教学视频等,辅助学生理解复杂概念和原理。
3.实验设备:计算机、Matlab软件、通信实验箱等,供学生进行实验和实践。
