PowerManagement-电源管理IC
电源管理IC（Power Management IC，PMIC）是一种用于实现数字系
统的电源管理的系统级集成电路。

它的作用是实现数字系统的电源管理，
例如，监控电源输入和输出电压，控制电源消耗，以及管理电池，等等。

它们是电池驱动的电子设备的重要组件，也是其它系统的核心组件，有助
于电子产品的可靠性，灵活性和性能。

电源管理IC可以转换设备的电源以最佳方式，并且可以保证在极端
条件下设备的功率，从而实现节能和延长电池的使用寿命。

它们可以在外
部电源失效时，为系统提供电源，并且可以在低电门槛以及其它经济性要
求下，实现复杂的电源方案，以改善系统的效率和可靠性。

电源管理IC的主要功能包括：电源转换，电池充电处理，以及管理
电池充电的一系列功能。

它们还可以根据用户设定的电压/电流/时间参数，控制设备的功率使用。

PMIC具有良好的可靠性和高效率，并且可以满足多种应用需求，从
而极大地改善了数字系统的可靠性和功耗。

电源管理IC的应用非常广泛，它们用于智能手机，平板电脑，可穿
戴设备，计算机服务器，医疗设备，家用电器，安全监控以及其它变压器
等诸多工业和消费类应用中。

根据应用要。

半导体产业链解析：电源管理芯片介绍及其应用领域导语：电源管理芯片是所有电子产品和设备的电能供应中枢和纽带，负责所需电能的变换、分配、检测等管控功能，是电子产品和设备不可或缺的关键器件。

几乎所有的电子产品和设备中都有电源管理芯片，因此电源芯片也被称为是电子设备的“心脏”。

它是模拟芯片最大的细分市场。

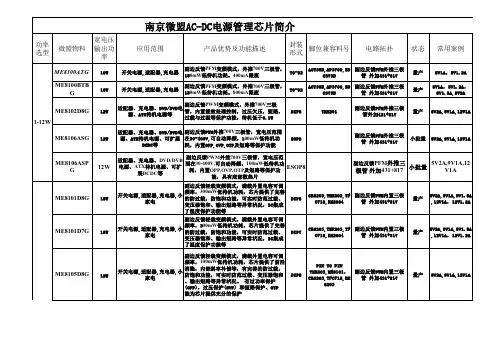

按照输入的电压属性，电源芯片可分为AC-DC(交流转直流)转换芯片和DC-DC(直流转直流)转换芯片两类。

AC-DC 转换通常是把交流市电(220V 或110V)转换为电子设备或产品内部电路供电需要的直流电压;DC-DC 转换通常是指对直流电源的属性或参数指标加以转换，如降压、升压、升降压转换等，以匹配设备或电路模块的供电需求。

电源芯片的常见分类如下：（资料源自上海芯龙半导体招股书）近年来，电源芯片的下游行业蓬勃发展，为电源芯片提供了广阔的市场空间，例如汽车电子、通讯设备、工业控制等领域对电源芯片的需求增长较快，对芯片性能要求更高。

发行人研发、设计和销售的电源芯片属于行业的中高端产品，目前该市场主要被国外巨头如德州仪器、亚德诺、英飞凌等占据，市场集中度较高。

国内外电源芯片发展有何区别?国际市场方面，前瞻产业研究院数据显示，2018 年全球电源芯片的产值为250 亿美元。

近年来，得益于新能源汽车、5G通信等市场的持续成长，全球电源芯片市场发展较快，预计2026 年市场规模将达到565 亿美元，年均复合增长率10.69%。

国内市场方面，中商情报网数据显示，2015 年～2019 年，中国电源芯片市场规模从520 亿元增加至720 亿元，预计在2020 年突破780 亿元，年均复合增长率为8.5%左右。

在消费升级、新技术发展等因素的刺激下，中国各类电子产品的功能呈多样化趋势，更新换代不断加快，对电源芯片的需求持续增加。

此外，半导体进口替代趋势也给国内的诸多芯片公司带来了更多的发展机遇。

（电源新品示意图，仅做参考）作为电子设备不可或缺的器件之一，电源管理芯片的市场需求随着5G通信、智能家居、新能源汽车等下游应用领域持续成长呈现大幅增长之势。

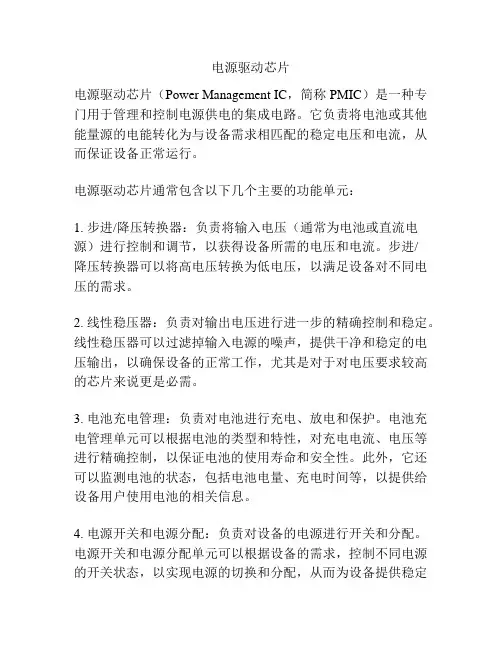

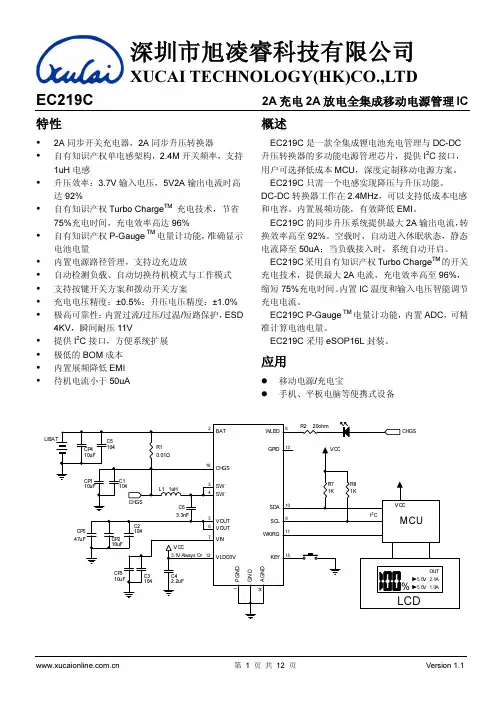

电源驱动芯片电源驱动芯片（Power Management IC，简称PMIC）是一种专门用于管理和控制电源供电的集成电路。

它负责将电池或其他能量源的电能转化为与设备需求相匹配的稳定电压和电流，从而保证设备正常运行。

电源驱动芯片通常包含以下几个主要的功能单元：1. 步进/降压转换器：负责将输入电压（通常为电池或直流电源）进行控制和调节，以获得设备所需的电压和电流。

步进/降压转换器可以将高电压转换为低电压，以满足设备对不同电压的需求。

2. 线性稳压器：负责对输出电压进行进一步的精确控制和稳定。

线性稳压器可以过滤掉输入电源的噪声，提供干净和稳定的电压输出，以确保设备的正常工作，尤其是对于对电压要求较高的芯片来说更是必需。

3. 电池充电管理：负责对电池进行充电、放电和保护。

电池充电管理单元可以根据电池的类型和特性，对充电电流、电压等进行精确控制，以保证电池的使用寿命和安全性。

此外，它还可以监测电池的状态，包括电池电量、充电时间等，以提供给设备用户使用电池的相关信息。

4. 电源开关和电源分配：负责对设备的电源进行开关和分配。

电源开关和电源分配单元可以根据设备的需求，控制不同电源的开关状态，以实现电源的切换和分配，从而为设备提供稳定和可靠的电源供应。

电源驱动芯片的设计和制造需要考虑多方面的因素，包括功耗、效率、稳定性、成本、尺寸等。

为了提高芯片的效率和节能性能，一些先进的技术被引入到电源驱动芯片的设计中，例如功耗管理技术、倍频技术、智能控制技术等。

此外，电源驱动芯片还需要考虑环境温度、湿度等因素对芯片工作的影响，并采取相应的措施来确保芯片在恶劣环境下的可靠性和稳定性。

电源驱动芯片广泛应用于各种电子设备中，例如智能手机、平板电脑、笔记本电脑、数字相机、无线传感器网络等。

它在保持设备正常工作的同时，还可以提供一些额外的功能，例如快速充电、反向充电、无线充电、USB供电等。

总之，电源驱动芯片在电子设备中起着至关重要的作用，它不仅负责提供稳定和可靠的电源供应，还可以进行电池管理、功耗管理等功能，从而为设备的使用提供更多的便利和可靠性。

FSGM0765RWDTUFSL106HR 、FSL106MR 、FSL116LR 、开关电源常用芯片FSCQ1265RTYDTU 、 FSCQ1565RTYDTUFSDL321FSDH321 、FSDL0165RN 、FSDM0265RNB 、FSDH0265RN 、 FSDM0365RNB 、 FSDL0365RN 、 FSDM0465REWDTUFSDM0565REWDTU 、FSDM07652REWDTU FSDM311A 、FSEZ1016AMY 、 FSEZ1317NY 、Fairchild 仙童（飞兆）系列开关电源驱动芯片FAN100MY 、 FAN102MY 、FAN103MY 、 FAN6208 、 FAN6300AMY 、 FAN6754AMRMY 、FAN6862TY 、FAN6921MRMY 、FAN6961SZ 、FAN7346MX 、FAN7384MX 、 FAN7319MX 、FAN7527BMX 、FAN7527BN 、FAN7554N 、 FAN7554DFAN7621 、FAN7621SSJ 、FAN7621B 、FAN7631 、 FAN7930CMX ；FAN6204MYFL103 、FL6300A 即 FAN6300 、 FL6961 、FL7701 、FL7730 、FL7732 、FL7930B 、FLS0116 、FLS3217 、FLS3247 、FLS1600XS 、FLS1800XS 、 FLS2100XSFSFR1600 、 FSFR1600XSL 、 FSFR1700 、FSFR1700XS 、FSFR1700XSL 、FSFR1800 、 FSFR1800XS 、 FSFR1800XSL 、FSFR2100XSL 、FSFR2100FSCQ0565RTYDTU 、FSCQ0765RTYDTU、FSDM311 、FSEZ1317MYFSGM0465RWDTU 、FSGM0565RWDTUSD4569 ）、ME8204 （兼容 SG6848 、OB2263 、OB2273 、 FSQ0565RSWDTUSG6105ADZ 、 SG6859ATZ 、SG5842KA5L0380RYDTU 、 KA5M0365RYDTUKA5M0365RTU 、KA5M0380RYDTU 、 KA3525A 、KA3842AC 、KA3842AE 、KA3842B 、KA3843B 、KA3844B 、 KA7500Con-bright 昂宝系列电源驱动芯片超低待机功耗产 品系列：OB5269、OB5269B 、OB2273、OB2273A 、OB2273B 、 OB2273F 、OB2273N 、OB2276 、OB2276A 原边控制系列产品： OB2520 、OB2520D 、OB2520M 、OB2532 、OB2531 ； OB2535/OB2535E 、OB2536/OB2536E 、OB2538/OB2538E OB2539 、OB2211 、OB2211H 、OB2212 、OB2216 准谐振 模式控制芯片系列： OB2201/T 、 OB2202 、 OB2203PWM 控制芯片系列产品： OB5269 、 OB5269B 、OB2273 、 OB2273A 、OB2273B 、OB2273F 、 OB2273N 、OB2361 、 OB2361P 、OB2262 、OB2263 、OB2268 、OB2269 、OB2279 、OB2287 、OB2288 、OB2298 、OB5222 、OB5225 、 OB2353/L 、OB2354/L 、OB2356/L 、OB2357/L 、OB2358/L 功率因子校正控制芯片： OB6573 、OB6572 、 OB6561P 、 OB6563 、OB6663LED 照明驱动系列： OB3330 、OB3340 、 OB3390/T 、 OB3391 、 OB3394 、OB3396 、OB3380 、 FSL206MRN 、FSL126MR 、FSL136MR 、FSQ100 、FSQ110 、 FSQ321 、FSQ510 、 FSQ0165RN 、 FSQ0170RNA 、 FSQ0265RN 、FSQ0270RNA 、FSQ0365RN 、FSQ0370RNA 、SN03ABCD 系列电源驱动芯片 PSR Controller ：AP3703 、 AP3706 、AP3708N 、AP3760 、AP3765 、AP3766 、AP3768 、AP3769S 、AP3770 、AP3771 、AP3772Voltage Mode PWM Controller ： AZ494A 、 AZ494C 、 AZ7500B 、 AZ7500C 、AZ7500E 、AZ7500FGreen Mode PWM Controller ：AP3101 、AP3105/AP3105V/AP3105L/AP3105R AP3105/AP3105H ； AP3700 、 AP3700A 、AP3700E 、 AP3710Secondary Side Controller ： AP4305 、 AP4306A 、AP4306B 、AP4313 、AP4310A 、 AP4340LED 照明 PFCME8101 （内置 13003 兼容THX203/RM6203/GW6203/CR6203 ）、ME8105 （内置13003 兼容 THX203/RM6203/GW6203/CR6203机功能）、 ME8109A （内置 2N65 兼容 OB2358/AP8022 ）、 ME8109B （内置 2N60 兼容 OB2358/AP8022 ）、 ME8119 AP3102/AP3102V/AP3102L 、 AP3103 、、 AP3106 、 controller ： AP1661/AP1661E AP1661A 、 AP1662 ； PSRcontroller ： AP1681 （可调光）、 AP1682 、 AP1686microne 南京微盟系列开关电源驱动芯片 ME8100（ 兼容 ATC30B ） 、，具有防炸（内置4N60 ）、ME8110 （内置2N65 兼容OB2358 ）、ME8200兼容SG6848 、OB2263 、LD7535 、GR8835 、SD456 ）、ME8202 （兼容SG5841 、OB2269 、LD7552 、GR8841 、SD4569 ）、ME8204 （兼容SG6848 、OB2263 、OB2273 、RM3261S 、 RM3261D 、RM3262D ； PFM 控制芯片系列： RM3252T 、 RM3260T 、RM3260DQR 控制芯片系列： RM6401S 、 RM6401D ；PFC+QR+PWM 控制芯片系列： RM6901S 、 RM6901Dchiplink-semi 南京芯联系列开关电源 驱动芯片 AC/DC PSR ： CL1132 、CL1128 、 CL1101 、 LD7535 、 GR8835 、SD456 ）、ME8300 （兼容 AP3708 ）、 ME8302 （兼容 AP3768 ）、ME8304 （兼容 AP3765 , AP3706 SOP8） ）、ME8305 （内置 13003 兼容 AP3765 ，AP3706 SOP8) )、ME8315chiprail 成都启达系列开关电源驱动芯 片绿色节能 PWM/PFC 控制器： CR6848 、CR6850D 、 CR6853 、CR6842 、CR6845 、CR6855 、CR6232C 、CR6233 、CR5201 、CR6562 绿色节能 PWM 功率开关： CR5336 、CR5337 、CR5202 、CR5223 、CR5224 、CR5228 、 CR5229reactor-micro 陕西亚成微系列开关电源驱动芯片 RM3253S 、RM3253D 、RM3263S 、 RM3263D 、RM3261S 、RM3261D 、RM3262D 、RM3260T 、 RM3260D 、RM6203 、RM6204 、RM6221S 、 RM6221D 、 RM6222D 、RM6220T 、RM6401S 、RM6401S 、RM337X （1/2/3） 、RM3370T 、RM6901SPWM 功率开关芯片 RM6203D 、RM6204D 、RM6221S 、RM6221D 、 RM6222D ；PWM 控制芯片系列： RM6220TPFM 功率开关 RM3253S 、RM3253D 、RM3263S 、RM3263D 、 CR5335、 LED 照明驱动系列： 系列： 芯片系列：CL1100 ；PSR+MOS:CL1129 、CL1112 、CL1107 、CL1103PFC ：CL6562 ；Flyback with MOSFET ：CL1152 ；Flyback ：CL1156 、CL1160 、CL1158Lighting LED Driver ：CL0122 、CL0119A 、CL0118 、CL0116A 、CL0117 、CL6563A 、CL1158 、CL1112 、CL1129 、CL1128 、CL1101 、CL1100 、CL6809 、CL6808 、CL6807 、CL6804 ；Back Light Driver ：CL6201sifirsttech 南海赛威系列开关电源驱动芯片AC/DC PWM Controller ：SF1530 、SF1530U 、SF1531 、SF1531S 、SF1560 、SF1563 、SF1565 、SF1580 、SF1585 、SF1590 、SF1595 、SF5580 ；超低待机功耗AC/DC PWM 控制器IC ：SF5533 、SF5534 、SF5545B 、SF5545 、SF5547AC/DC PWM Power Switch ：SF1532 、SF1533 、SF1536 、SF1537 、SF1538 、SF1539 、SF1539HT 、SF1548 、SF1549 、SF5582H 、SF5582 、SF5590 ；原边反馈控制器/功率开关IC ：SFL628 、SFL629 、SFL900 、SF5920S 、SF5920 、SF5922 、SF5922T 、西安民展微系列开关电源驱动芯片绿色节能PWM 功率转化、SF5922SV 、SF5926SV 、SF5926 、SF5928SV 、SF5922SSF5928S 、SF5928 、SF6010L 、SF6010F 、SF6018、SF6040 、SF6070 、SF6072 、SF6771 、SF6772 、SF6778 、SF6781 、SF6782 、SF6788 功率因子校正器IC ：SFL320 、SF6562 、SFL500 、SF6563 、SF6566 ；LED 照明驱动IC ：SFL330 、SFL520 、S FL668 、SFL669 、SFL678 、SF6010power-railSDC4569si-power 无锡硅动力系列开关电源驱动芯片SDC4569si-power 无锡硅动力系列开关电源驱动芯片PR6239 、CR6235S 、CR6236T 、 CR6238T 绿色节能 PWM 功率转化器系列 (PWM 控制芯片 + 600V MOSFET) 反激式 PR8224 、 PR8224H 、 CR6221T 、 CR6224S 、CR6224T 、CR6228T 、CR6229T 、 PR8612 绿 色节能 PWM 控制器系列 Primary Side Regulation 初级端 调节 PR6234 、CR6232PR6863 、PR9853 、 CR6850C 、 PR8278 、PR8278B 、PR8275 、PR6599 、PR6562 、CR6561 、CR6563 、PR8910 、PR3845Bbpsemi 上海晶丰明源系列开 关电源驱动芯片高功率因数高效率隔离恒流驱动芯片：BP2802 、 BP2808B 、BP2818 、 BP2812 、BP2822 高精度 BP3105 、BP3102 、 BP3122 、 BP3123 、BP3115 、BP3125 、 BP3108BP2309 、BP5118 、 BP1360 、BP1361 、BP1601maxictech 驱动芯片 MT7933 、MT7930 、MT7952 、MT7953 、MT7955 、 MT7950 、MT7801 、MT7838 、MT7200 、MT7201 、MT7261 、 MT7281 、MT7004Bsdc-semi 绍兴光大系列开关电源驱动芯 片 SDC602 、 SDC603 、SDC606 、SDC608 、SDC3842 、 SDC3843 、SDC3844 、SDC3845 、SDC4108 、SDC4108L 、 SDC4109 、 SDC4109L 、 SDC4563 、 SDC4565 、器系列 (PWM 控制芯片 + 600V MOSFET) 初级端调 节 :PR6237 、BP3309 、B P3308 高效率非隔离恒流驱动芯片： BP2808 、 高效率隔离恒流驱动芯片： 美芯晟系列开关电源SP5629P 、SP5619P 、SP5876P 、SP5876F 、SP5875P 、SP5875F 、SP5518F 、SP5808F 、5508F 、SP5506 、SP5505SP5615/6/8 可以代替OB2535/6/8 用于低功耗AC/DC 适配器的详细描述：SP5615 是一颗高精度离线式开关电源电路，应用于低功耗AC/DC 充电器与适配器。

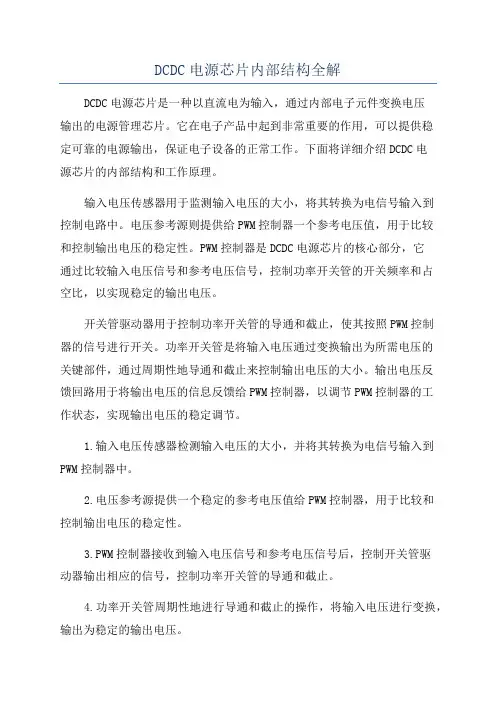

DCDC电源芯片内部结构全解DCDC电源芯片是一种以直流电为输入，通过内部电子元件变换电压输出的电源管理芯片。

它在电子产品中起到非常重要的作用，可以提供稳定可靠的电源输出，保证电子设备的正常工作。

下面将详细介绍DCDC电源芯片的内部结构和工作原理。

输入电压传感器用于监测输入电压的大小，将其转换为电信号输入到控制电路中。

电压参考源则提供给PWM控制器一个参考电压值，用于比较和控制输出电压的稳定性。

PWM控制器是DCDC电源芯片的核心部分，它通过比较输入电压信号和参考电压信号，控制功率开关管的开关频率和占空比，以实现稳定的输出电压。

开关管驱动器用于控制功率开关管的导通和截止，使其按照PWM控制器的信号进行开关。

功率开关管是将输入电压通过变换输出为所需电压的关键部件，通过周期性地导通和截止来控制输出电压的大小。

输出电压反馈回路用于将输出电压的信息反馈给PWM控制器，以调节PWM控制器的工作状态，实现输出电压的稳定调节。

1.输入电压传感器检测输入电压的大小，并将其转换为电信号输入到PWM控制器中。

2.电压参考源提供一个稳定的参考电压值给PWM控制器，用于比较和控制输出电压的稳定性。

3.PWM控制器接收到输入电压信号和参考电压信号后，控制开关管驱动器输出相应的信号，控制功率开关管的导通和截止。

4.功率开关管周期性地进行导通和截止的操作，将输入电压进行变换，输出为稳定的输出电压。

5.输出电压反馈回路将输出电压的信息反馈给PWM控制器，根据反馈信号实时调整PWM控制器的输出信号，实现对输出电压的稳定调节。

通过以上工作原理和内部结构的介绍，可以看出DCDC电源芯片在电子产品中的重要性和作用。

它可以实现对输出电压的稳定调节，保证电子设备的正常工作和运行。

同时，DCDC电源芯片还具有高效能、小体积、低损耗等优点，是电子产品中不可或缺的一部分。

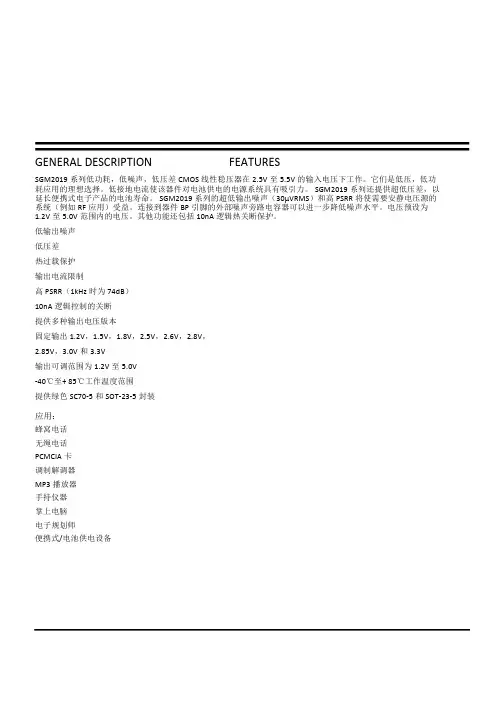

GENERAL DESCRIPTION FEATURESSGM2019系列低功耗，低噪声，低压差CMOS线性稳压器在2.5V至5.5V的输入电压下工作。

它们是低压，低功耗应用的理想选择。

低接地电流使该器件对电池供电的电源系统具有吸引力。

SGM2019系列还提供超低压差，以延长便携式电子产品的电池寿命。

SGM2019系列的超低输出噪声（30µVRMS）和高PSRR将使需要安静电压源的系统（例如RF应用）受益。

连接到器件BP引脚的外部噪声旁路电容器可以进一步降低噪声水平。

电压预设为1.2V至5.0V范围内的电压。

其他功能还包括10nA逻辑热关断保护。

低输出噪声低压差热过载保护输出电流限制高PSRR（1kHz时为74dB）10nA逻辑控制的关断提供多种输出电压版本固定输出1.2V，1.5V，1.8V，2.5V，2.6V，2.8V，2.85V，3.0V和3.3V输出可调范围为1.2V至5.0V-40℃至+ 85℃工作温度范围提供绿色SC70-5和SOT-23-5封装应用：蜂窝电话无绳电话PCMCIA卡调制解调器MP3播放器手持仪器掌上电脑电子规划师便携式/电池供电设备PIN CONFIGURATIONS (TOP VIEW) ABSOLUTE MAXIMUM RATINGSIN GND 125 OUTIN to GND................................................................. -0.3V to 6VOutput Short-Circuit Duration ..........................................InfiniteEN to GND............................................................... -0.3V to V INO UT, BP/FB to GND................................... -0.3V to (V IN + 0.3V)Power Dissipation, P D @ T A = 25℃SOT-23-5.............................................................................0.4W 3 4EN BP/FBSOT-23-5/SC70-5 SC70-5 ...............................................................................0.3W Package Thermal ResistanceSOT-23-5, θJA................................................................260℃/W SC70-5, θJA....................................................................330℃/WNOTES: Operating Temperature Range............................-40℃ to +85℃1. The location of pin 1 on the YJxx is determined by orienting the package marking as shown.2. “xx”is the output voltage code. (For Example: when the output voltage is 1.8V, it is expressed as 18.) Junction Temperature........................................................ 150℃Storage Temperature Range..............................-65℃ to +150℃Lead Temperature (Soldering, 10s)...................................260℃ESD SusceptibilityCAUTION HBM (4000V)MM (400V)如果您不注意ESD保护，则该集成电路可能会被ESD损坏。

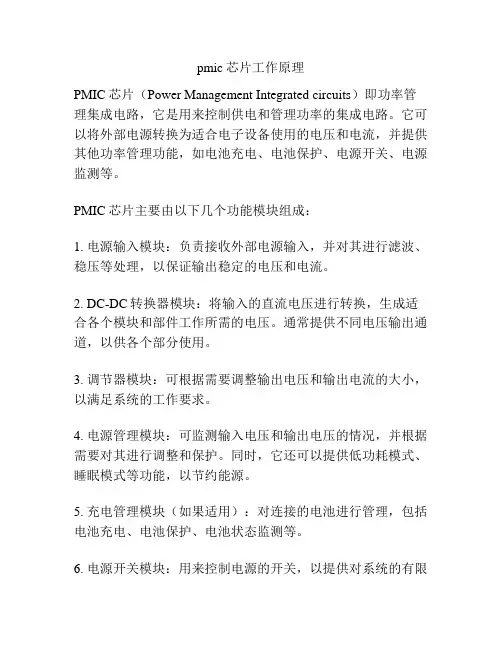

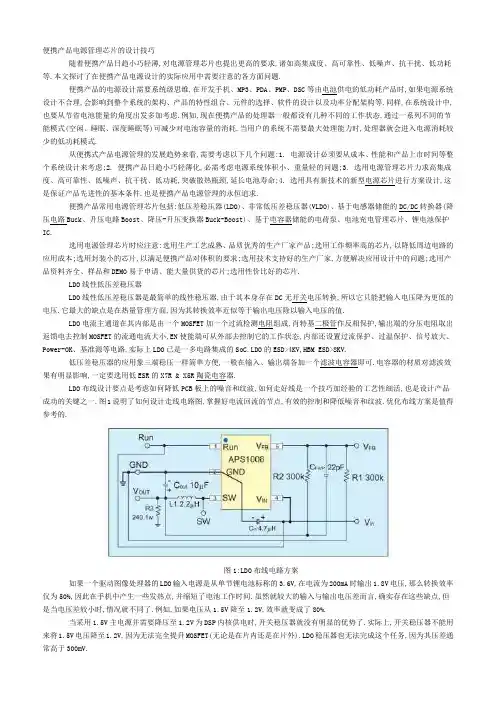

pmic芯片工作原理
PMIC芯片（Power Management Integrated circuits）即功率管理集成电路，它是用来控制供电和管理功率的集成电路。

它可以将外部电源转换为适合电子设备使用的电压和电流，并提供其他功率管理功能，如电池充电、电池保护、电源开关、电源监测等。

PMIC芯片主要由以下几个功能模块组成：
1. 电源输入模块：负责接收外部电源输入，并对其进行滤波、稳压等处理，以保证输出稳定的电压和电流。

2. DC-DC转换器模块：将输入的直流电压进行转换，生成适合各个模块和部件工作所需的电压。

通常提供不同电压输出通道，以供各个部分使用。

3. 调节器模块：可根据需要调整输出电压和输出电流的大小，以满足系统的工作要求。

4. 电源管理模块：可监测输入电压和输出电压的情况，并根据需要对其进行调整和保护。

同时，它还可以提供低功耗模式、睡眠模式等功能，以节约能源。

5. 充电管理模块（如果适用）：对连接的电池进行管理，包括电池充电、电池保护、电池状态监测等。

6. 电源开关模块：用来控制电源的开关，以提供对系统的有限
供电或断电。

这在维护系统稳定性、节约能源或对系统进行故障保护时非常有用。

总的来说，PMIC芯片通过各个模块的工作协调和控制，将输入的电源转换为适合电子设备使用的稳定电压和电流，并根据系统需求对其进行调整和保护，从而实现对功率的管理。

作为一名电源研发工程师，自然经常与各种芯片打交道，可能有的工程师对芯片的内部并不是很了解，不少同学在应用新的芯片时直接翻到Datasheet 的应用页面，按照推荐设计搭建外围完事。

如此一来即使应用没有问题，却也忽略了更多的技术细节，对于自身的技术成长并没有积累到更好的经验。

今天以一颗DC/DC 降压电源芯片LM2675 为例，尽量详细讲解下一颗芯片的内部设计原理和结构，IC 行业的同学随便看看就好，欢迎指教！LM2675-5.0 的典型应用电路打开LM2675 的DataSheet，首先看看框图这个图包含了电源芯片的内部全部单元模块，BUCK 结构我们已经很理解了，这个芯片的主要功能是实现对MOS 管的驱动，并通过FB 脚检测输出状态来形成环路控制PWM 驱动功率MOS 管，实现稳压或者恒流输出。

这是一个非同步模式电源，即续流器件为外部二极管，而不是内部MOS 管。

下面咱们一起来分析各个功能是怎么实现的一、基准电压类似于板级电路设计的基准电源，芯片内部基准电压为芯片其他电路提供稳定的参考电压。

这个基准电压要求高精度、稳定性好、温漂小。

芯片内部的参考电压又被称为带隙基准电压，因为这个电压值和硅的带隙电压相近，因此被称为带隙基准。

这个值为1.2V 左右，如下图的一种结构：这里要回到课本讲公式，PN 结的电流和电压公式：可以看出是指数关系，Is 是反向饱和漏电流（即PN 结因为少子漂移造成的漏电流）。

这个电流和PN 结的面积成正比！即Is-》S。

如此就可以推导出Vbe=VT*ln（Ic/Is）！回到上图，由运放分析VX=VY，那么就是I1*R1+Vbe1=Vbe2，这样可得：I1=△Vbe/R1，而且因为M3 和M4 的栅极电压相同，因此电流I1=I2，所以推导出公式：I1=I2=VT*ln（N/R1）N 是Q1 Q2 的PN 结面积之比！回到上图，由运放分析VX=VY，那么就是I1*R1+Vbe1=Vbe2，这样可得：I1=△Vbe/R1，而且因为M3 和M4 的栅极电压相同，因此电流I1=I2，所以推导出公式：I1=I2=VT*ln（N/R1）N 是Q1 Q2 的PN 结面积之比！这样我们最后得到基准Vref=I2*R2+Vbe2，关键点：I1 是正温度系数的，而Vbe 是负温度系数的，再通过N 值调节一下，可是实现很好的温度补偿！得到稳定的基准电压。
